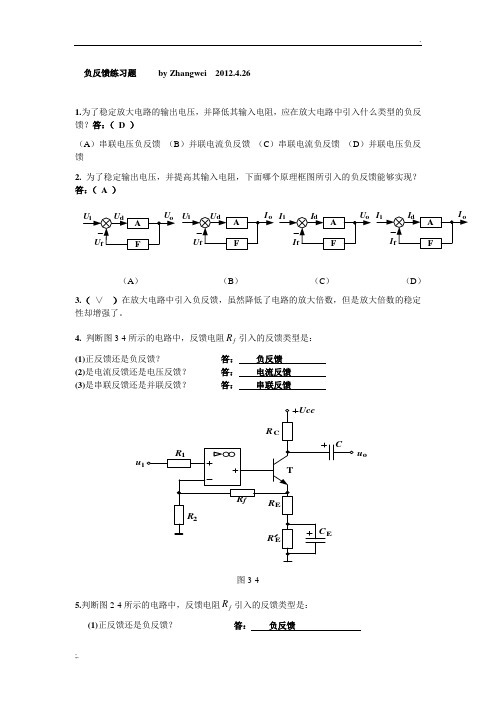

负反馈练习题by Zhangwei 2012.4.26
1.为了稳定放大电路的输出电压，并降低其输入电阻，应在放大电路中引入什么类型的负反馈？答：（ D ）
（A）串联电压负反馈（B）并联电流负反馈（C）串联电流负反馈（D）并联电压负反馈
2. 为了稳定输出电压，并提高其输入电阻，下面哪个原理框图所引入的负反馈能够实现？答：（A ）
（A）（B）（C）（D）
3.（∨）在放大电路中引入负反馈，虽然降低了电路的放大倍数，但是放大倍数的稳定性却增强了。
4.判断图3-4所示的电路中，反馈电阻
f
R引入的反馈类型是：
(1)正反馈还是负反馈？答：负反馈
(2)是电流反馈还是电压反馈？答：电流反馈
(3)是串联反馈还是并联反馈？答：串联反馈
u i
u o
图3-4
5.判断图2-4所示的电路中，反馈电阻
f
R引入的反馈类型是：
(1)正反馈还是负反馈？答：负反馈
(2)是电流反馈还是电压反馈？答：电流反馈
(3)是串联反馈还是并联反馈？答：并联反馈
u o E
图2-4
R引入的反馈类型是：
6.判断图3-3所示的电路中，反馈电阻
f
(1)正反馈还是负反馈？答：负反馈
(2)是电流反馈还是电压反馈？答：电流反馈
(3)是串联反馈还是并联反馈？答：并联反馈
u i
图3-3
R引入的反馈类型是：
7.判断图3-2所示的电路中，反馈电阻
f
(1)正反馈还是负反馈？答：负反馈
(2)是电流反馈还是电压反馈？答：电流反馈
(3)是串联反馈还是并联反馈？答：串联反馈
R
u
o
图3-2。
第三章负反馈放大电路一、填空题1、两级放大电路第一级电压放大倍数为100，第二极电压放大倍数为60，则总的电压放大倍数为 6000 。
2、多级放大电路常用的耦和方式有容抗、直接和变压器三种形式。
3、阻容耦合的缺点是不适合传送频率很的或变换缓慢的信号。
4、在多级放大电路里，前级是后级的输出端后级是前级的负载。
5、反馈放大电路是由放大电路和反馈电路两部分组成。
反馈电路是跨接在输入端和输出端之间。
6、负反馈对放大电路有下列几方面的影响：使放大倍数降低，放大倍数的稳定性___提高_______，输出波形的非线性失真改善，通频带宽度加宽，并且改变了输入电阻和输出电阻。
7、对共射极电路来说，反馈信号引入到输入端三极管发射极上，与输入信号串联起来，称为串联反馈；若反馈信号引入到输入端三极管的集极上，与输入信号并联起来，称为并联反馈。
8、射极输出器的特性归纳为：电压放大倍数约1 ，电压跟随性好，输入阻抗___大________，输出阻抗小，而且具有一定的电流放大能力和功率放大能力。
9、设三级放大电路，各级电压增益分别：20dB，20dB，20dB。
输入信号电压为u i=3mV，求输出电压u O= 。
10、使放大电路净输入信号减小的反馈称为负反馈；使净输入信号增加的反馈称为正反馈。
11、判别反馈极性的方法是瞬时极性法。
12、放大电路中，引入直流负反馈，可以稳定静态工作点；引入交流负反馈，可以稳定电压放大倍数。
13、为了提高电路的输入电阻，可以引入串联负反馈；为了在负载变化时，稳定输出电流，可以引入电流负反馈；为了在负载变化时，稳定输出电压，可以引入电压负反馈。
14、射极输出器的集电极为输入回路和输出回路的公共端，所以它是一种共集放大电路。
15、射极输出器无电压放大作用，但有电流放大和功率放大作用。
16、为了放大缓慢变化的非周期信号或直流信号,放大器之间应采用( C )A.阻容耦合电路B.变压器耦合电路C.直接耦合电路D.二极管耦合电路17、两级放大器中各级的电压增益分别是20dB和40dB时，总的电压增益应为( A )。
选择填空1．并联反馈的反馈量以（ b ）形式馈入输入回路，和输入（ b ）相比较而产生净输入量。
a:电压b:电流c:电压或电流2．正弦波振荡器的振荡频率由（ c ）而定。
a:基本放大器b:反馈网络c:选频网络3．电压负反馈可稳定输出（ a ），串联负反馈可使（ c ）提高。
a：电压 b：电流 c：输入电阻 d：输出电阻4．稳压管构成的稳压电路，其接法是（ b ）。
a:稳压二极管与负载电阻串联 b:稳压二极管与负载电阻并联。
c:限流电阻与稳压二极管串联后，负载电阻再与稳压二极管并联5．欲稳定放大电路的静态工作点应引入 B ；若欲提高放大倍数稳定性应引入D ；欲提高输入电阻应引入 E ；欲减小输出电阻应引入G 。
A. 直流正反馈B. 直流负反馈C.交流正反馈D. 交流负反馈E. 串联负反馈F. 并联负反馈G. 电压负反馈H. 电流负反馈6、深度串联电流负反馈放大器，相当于一个 CA. 压控电压源B。
流控电压源 C 压控电流源 D 流控电流源7、利用负反馈可以使反馈环内引起的非线性失真 DA 不能减小B 彻底消失C 逐渐增大D 减小8、并联电流负反馈放大器的特点有 B C D EA 稳定输入电流B 减小输入电阻C 增大输出电阻D 稳定输出电流E 稳定闭环电流增益9、在放大器中引入并联电压负反馈不能 A B CA 稳定电流增益B 稳定电压增益C 增大输入电阻D 减小输出电阻E 抑制反馈环内的噪声10、负反馈所能抑制的干扰和噪声是 BA. 输入信号所包含的干扰和噪声B. 反馈环内的干扰和噪声C。
反馈环外的干扰和噪声11、放大电路引入负反馈后，对其性能的影响有A.放大倍数增大B.非线性失真减小C.通频带展宽D.放大倍数的稳定性提高E.输出电阻保持不变12、对以下要求，分别填入a.)串联电流负反馈b)并联电流负反馈c)串联电压负反馈d)并联电压负反馈⑴要求输入电阻r i大,输出电流稳定,应选用 d⑵某传感器产生的是电压信号(几乎不能提供电流),经放大后要求输出电压与输入信号电压成正比,该放大电路应选用 a⑶希望获得一个电流控制的电流源,应选用 d⑷需要一个电流控制的电压源, 应选用 b⑸需要一个阻抗变换电路，要求r i大，r o小，应选用 a⑹需要一个输入电阻r i小，输出电阻r o大的阻抗变换电路，应选用 d13、放大电路引入负反馈后，对其性能的影响有 B C DA.放大倍数增大B.非线性失真减小C.通频带展宽D.放大倍数的稳定性提高E.输出电阻保持不变填空题：1．输入信号与反馈信号在输入回路中以电压的形式相加减称串联反馈，输入信号与反馈信号在输入回路中以电流的形式相加减称并联反馈，反馈信号取自于输出电压称电压反馈，反馈信号取自于输出电流称电流反馈。
习题5-1 交流负反馈可以改善电路哪些性能？ 解：提高了放大倍数的稳定性、减小非线性失真、展宽频带、变输入和输出电阻 5-2 分析图5-14电路中的反馈： （1）反馈元件是什么？ （2）正反馈还是负反馈？ （3）直流、交流还是交直流反馈？ （4）本级反馈还是极间反馈？ 解：a R 1构成反馈网络、负反馈、直流反馈、本级反馈。
b R E 构成反馈网络、负反馈、直流反馈、本级反馈。
c R 3构成反馈网络、负反馈、交直流反馈、本级反馈。
R 6构成反馈网络、负反馈、交直流反馈、本级反馈。
R 7、C 构成反馈网络、负反馈、交流反馈、极间反馈。
5-3 试判断图5-15的反馈类型和极性。
解：a 电流并联负反馈。
b 电流串联正反馈。
au iR 1u oCb ＋V CCu 图5-14 习题5-2图u iu oc5-4 由集成运放组成的反馈电路如图5-16所示，试判断反馈类型和极性。
解：图5-15 习题5-3图CCu u oabL CC＋ －u o cCC＋ －u u o d＋V CCu u o u io R 2bu iu ocu iu o＋ －图5-16 习题5-4图c 电流并联负反馈。
5-5 图5-17中，要达到以下效果，反馈电阻R f 在电路中应如何连接？ （1）希望稳定输出电压； （2）希望稳定输出电流； （3）希望增大输入电阻； （4）希望减小输出电阻。
解：（1）如图，引入R f1。
（2）如图，引入R f2。
（3）如图，引入R f1。
（4）如图，引入R f1。
5-6 如图5-18中，希望稳定输出电流、减小输入电阻，试在图中接入相应的反馈。
解： 如图。
图5-17 习题5-5图RL ＋ －u u o 图5-18 习题5-6图2u iRL ＋ －u u o 2u i5-7 有一电压串联负反馈放大电路，放大倍数A =1000，反馈系数F =0.1，求闭环放大倍数，如果放大倍数A 下降了20%，则此时的闭环放大倍数又为多少？解：9.91.010*******1f ≈⨯+=+=AF A AA 下降20%时，闭环放大倍数的相对变化量为A dA AF A dA ⋅+=11f f =%10120%)20(1011-=-⋅ 94.79.9%)101201()1(f f f f ≈⨯-=+='A A dA A 5-8 有一负反馈放大电路，其开环增益A =100，反馈系数F =0.01，求反馈深度和闭环增益各为多少？解： D =1+AF=25001.010011001f =⨯+=+=AF A A5-9 有一负反馈放大电路，当输入电压为0.01V 时，输出电压为2V ，而在开环时，输入电压为0.01V ，输出为4V 。
反馈及负反馈放大电路-习题解答负反馈典型例题6.4如图T6.4所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法(①和③、①和④、②和③、②和④相连)。
试判断这4种接法各为何种组态的反馈？是正反馈还是负反馈？设各电容可视为交流短路6.5已知一个负反馈放大电路的A 105， F 2 103。
求：(1) A f = ？(2)若A的相对变化率为20%，则A f的相对变化率为多少？6.6电路如图T6.6所示。
试问：若以稳压管的稳定电压U Z作为输入电压，则当R2的滑动端位置变化时，输出电压U。
的调节范围是多少？+V cc-U O 图T 6.6 图角军T 6.6 (a) 图解T 6.6 (b)VD z2龙U z=6V□ RU I -----------R2R1R2+A出+R36.7在图P6.2的各电路中，说明有无反馈，由哪些元器件组成反馈网络，是直流反馈还是父流反馈?（f）有R5、R3: 级间反R5、R3 :交流反馈；反馈馈;R3: 本级反馈R3 :交直流反馈6.8在图P6.8的各电路中，说明有无反馈，由那些元器件组成反馈网络，是直流反馈还是交流反馈？图P 6.8°+V CC(b)R3R2(a)R L++(c)R3I(e)【解6.4】简答①和③相连：电压并联组态，负反馈；①和④相连：电流并联组态，正反馈；②和③相连：电压串联组态，正反馈；②和④相连：电流串联组态，负反馈。
详解：（a）①和③相连：如图解T 6.4（a）,用瞬时极性法分析可知，从输入端来看：i id i i i f，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。
总之，①和③相连为电压并联负反馈。
（b）①和④相连：如图解T 6.4 （b），用瞬时极性法分析可知，输入端i id i i i f，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。
模拟电子电路例题负反馈放大电路例题(共17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--模拟电子电路例题_负反馈放大电路例题:1. 1.电流并联负反馈可稳定放大器的输出____,这种负反馈放大器的输入电阻____，输出电阻____。
答案：电流，低，高2.要求多级放大器输入电阻低，输出电阻也低，应该在多级放大器间引入____负反馈。
答案：电压并联3.要求多级放大器输入电阻高，输出电压稳定，应该在多级放大器中引入____负反馈。
答案：电压串联4.直流负反馈只能影响放大器的____，交流负反馈只影响放大器的交流____。
答案：静态工作点，性能5.将放大电路的____的一部分或全部通过某种方式反送到____称作反馈。
答案：输出信号，输入端6.负反馈使放大电路____降低，但使____得以提高，改善了输出波形的____,展宽了放大电路的____。
答案：放大倍数，闭环放大倍数的稳定性，非线性失真，通频带7.串联负反馈使输入电阻____，而并联负反馈使输入电阻____。
答案：提高，降低8.电压负反馈使输出电阻____，而电流负反馈使输出电阻____。
答案：降低，提高9.反馈深度用____来表示，它体现了反馈量的大小。
答案：2. 电路如图示，试分别说明（1）为了使从引到T2基极的反馈为负反馈，图中运放的正反馈应如何标示。
（2）接成负反馈情况下，若,欲使，则R F=(3）在上述情况下，若运放A的A vo或电路中的RC值变化5％，问值也变化5％吗解：（1）电路按瞬时极性法可判断，若A上端标示为（＋）极时为电压串联负反馈，否则为正反馈。
可见上（＋）下（－）标示才正确。
（2）若为电压串联负反馈，因为，则成立。
由，可得（３）由于只决定于R F和R b2两个电阻的值，因而基本不变，所以值不会改变。
3. 下列电路中，判别哪些电路是负反馈放大电路属于何种负反馈类型那些属于直流反馈，起何作用答案：a:C2--R F1--R E1,交直流负反馈。
反馈放大电路习题一、选择判断题：1、对于放大电路，所谓开环是指_________。
A. 无负载B. 无信号源C. 无反馈通路D. 无电源2、所谓闭环是指_________。
A. 接入负载B. 接入信号源C. 有反馈通路D. 接入电源3、构成反馈通路的元件_________。
A. 只能是电阻B. 只能是晶体管、集成运放等有源器件C. 只能是无源器件器件D. 可以是无源元件，也可以是有源器件4、在反馈放大电路中，基本放大电路的输入信号称为_________信号，它不但决定于_________信号，还与反馈信号有关。
而反馈网络的输出信号称为_________信号，它仅仅由_________信号决定。
（请按顺序选择）（1） A. 输入 B. 净输入 C. 反馈 D. 输出（2） A. 输入 B. 净输入 C. 反馈 D. 输出（3） A. 输入 B. 净输入 C. 反馈 D. 输出（4） A. 输入 B. 净输入 C. 反馈 D. 输出5、直流负反馈是指_________。
A. 只存在于直接耦合电路中的负反馈B. 直流通路中的负反馈C. 放大直流信号时才有的负反馈D. 只存在于阻容耦合电路中的负反馈6、交流负反馈是指_________。
A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C. 放大正弦信号时才有的负反馈D. 变压器耦合电路中的反馈7、在放大电路中，为了稳定静态工作点，可以引入_________。
A. 交流负反馈和直流负反馈B. 直流负反馈C. 交流负反馈D. 交流正反馈8、在放大电路的输入量保持不变的情况下，若引入反馈后_________，则说明引入的反馈是负反馈。
A. 输出量增大B. 净输入量增大C. 净输入量减小D. 反馈量增加9、在反馈放大电路中，如果反馈信号和输出电压成正比，称为_________反馈。
A. 电流B. 串联C. 电压D. 并联10、在反馈放大电路中，如果反馈信号和输出电流成正比，称为_________反馈。
