负反馈放大电路试题及答案
第三章负反馈放大电路一、填空题1、两级放大电路第一级电压放大倍数为100，第二极电压放大倍数为60，则总的电压放大倍数为 6000 。
2、多级放大电路常用的耦和方式有容抗、直接和变压器三种形式。
3、阻容耦合的缺点是不适合传送频率很的或变换缓慢的信号。
4、在多级放大电路里，前级是后级的输出端后级是前级的负载。
5、反馈放大电路是由放大电路和反馈电路两部分组成。
反馈电路是跨接在输入端和输出端之间。
6、负反馈对放大电路有下列几方面的影响：使放大倍数降低，放大倍数的稳定性___提高_______，输出波形的非线性失真改善，通频带宽度加宽，并且改变了输入电阻和输出电阻。
7、对共射极电路来说，反馈信号引入到输入端三极管发射极上，与输入信号串联起来，称为串联反馈；若反馈信号引入到输入端三极管的集极上，与输入信号并联起来，称为并联反馈。
8、射极输出器的特性归纳为：电压放大倍数约1 ，电压跟随性好，输入阻抗___大________，输出阻抗小，而且具有一定的电流放大能力和功率放大能力。
9、设三级放大电路，各级电压增益分别：20dB，20dB，20dB。
输入信号电压为u i=3mV，求输出电压u O= 。
10、使放大电路净输入信号减小的反馈称为负反馈；使净输入信号增加的反馈称为正反馈。
11、判别反馈极性的方法是瞬时极性法。
12、放大电路中，引入直流负反馈，可以稳定静态工作点；引入交流负反馈，可以稳定电压放大倍数。
13、为了提高电路的输入电阻，可以引入串联负反馈；为了在负载变化时，稳定输出电流，可以引入电流负反馈；为了在负载变化时，稳定输出电压，可以引入电压负反馈。
14、射极输出器的集电极为输入回路和输出回路的公共端，所以它是一种共集放大电路。
15、射极输出器无电压放大作用，但有电流放大和功率放大作用。
16、为了放大缓慢变化的非周期信号或直流信号,放大器之间应采用( C )A.阻容耦合电路B.变压器耦合电路C.直接耦合电路D.二极管耦合电路17、两级放大器中各级的电压增益分别是20dB和40dB时，总的电压增益应为( A )。
放大电路中的反馈 习题及解答
放大电路中的反馈习题6.1选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指。
A．无信号源B．无反馈通路C．无电源D．无负载而所谓闭环是指。
A．考虑信号源内阻B．存在反馈通路C．接入电源D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在直流通路中的负反馈（4）交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了实现下列目的，应引入A．直流负反馈B．交流负反馈①为了稳定静态工作点，应引入；②为了稳定放大倍数，应引入；③为了改变输入电阻和输出电阻，应引入；④为了抑制温漂，应引入；⑤为了展宽频带，应引入。
解：（1）B B （2）D （3）C （4）C（5）A B B A B6.2 选择合适答案填入空内。
A．电压B．电流C．串联D．并联（1）为了稳定放大电路的输出电压，应引入负反馈；（2）为了稳定放大电路的输出电流，应引入负反馈；（3）为了增大放大电路的输入电阻，应引入负反馈；（4）为了减小放大电路的输入电阻，应引入负反馈；（5）为了增大放大电路的输出电阻，应引入负反馈；（6）为了减小放大电路的输出电阻，应引入负反馈。
解：（1）A （2）B （3）C （4）D （5）B （6）A6.3判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。
（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。
（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
（）（3）反馈量仅仅决定于输出量。
（）（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。
（）解：（1）×（2）×（3）√（4）×6.4判断图P6.4所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。
2012年模拟电子技术第四章 负反馈放大电路练习题(含答案)
第四章负反馈放大电路【教学要求】本章主要介绍了反馈的基本概念；负反馈放大电路的四种基本类型及其判断方法以及各类负反馈对放大电路性能的影响；并强调了深度负反馈放大电路的计算。
教学内容、要求和重点如表4.1。
表4.1 教学内容、要求和重点【例题分析与解答】【例题4-1】试判断例题4-1图所示电路的反馈是正反馈还是负反馈。
解：首先进行有无反馈的判断。
若电路的输出回路与输入回路有由电阻、电容等元器件构成的通路，则说明电路中引入了反馈，否则无反馈。
在图4-1电路中，电阻R F和电容C F将电路的输出回路和输入回路“联系”起来，构成反馈通路，使输出电压影响电路的输入电压，故引入了反馈。
图 4-1再进行正、负反馈的判断。
假设电路输入端信号的极性为上“＋”下“－”，即T 1基极为“＋”，集电极则为“－”，T 2基极为“－”，集电极则为“＋”。
T 2集电极的输出信号通过电阻R F 和电容C F 反馈至R E1得到反馈信号f V ，其极性为上“＋”下“－”，导致T 1的净输入信号be i f V V V =-减小，可判断该反馈为负反馈。
【例题4-2】电路如图4-1所示。
求深度负反馈下的电压放大倍数vf A 。
解：首先判断该电路中引入了电压串联负反馈，且o V 作用于反馈网络，在R E1上的压降即为反馈电压，故E1f o E1FR V V R R =+根据式if V V ≈有o o F vf i f E11V V R A V V R =≈=+ 【例题4-3】电路如图4-3所示。
求深度负反馈下的电压放大倍数vsf A 。
oV +sV I fI图4-3解：首先判断该电路中引入了电流并联负反馈，且o I 作用于反馈网络所得反馈电流为E2f o E2FR I I R R =+注意，在深度电流并联负反馈中，i 0I '≈，即电路输入电阻上的压降为零，亦即T 1基极电位为零，电阻R F 和R E2为并联关系，故有上式成立。
模拟电子技术课后习题答案第五章负反馈放大电路答案
习题5-1 交流负反馈可以改善电路哪些性能？ 解：提高了放大倍数的稳定性、减小非线性失真、展宽频带、变输入和输出电阻 5-2 分析图5-14电路中的反馈： （1）反馈元件是什么？ （2）正反馈还是负反馈？ （3）直流、交流还是交直流反馈？ （4）本级反馈还是极间反馈？ 解：a R 1构成反馈网络、负反馈、直流反馈、本级反馈。
b R E 构成反馈网络、负反馈、直流反馈、本级反馈。
c R 3构成反馈网络、负反馈、交直流反馈、本级反馈。
R 6构成反馈网络、负反馈、交直流反馈、本级反馈。
R 7、C 构成反馈网络、负反馈、交流反馈、极间反馈。
5-3 试判断图5-15的反馈类型和极性。
解：a 电流并联负反馈。
b 电流串联正反馈。
au iR 1u oCb ＋V CCu 图5-14 习题5-2图u iu oc5-4 由集成运放组成的反馈电路如图5-16所示，试判断反馈类型和极性。
解：图5-15 习题5-3图CCu u oabL CC＋ －u o cCC＋ －u u o d＋V CCu u o u io R 2bu iu ocu iu o＋ －图5-16 习题5-4图c 电流并联负反馈。
5-5 图5-17中，要达到以下效果，反馈电阻R f 在电路中应如何连接？ （1）希望稳定输出电压； （2）希望稳定输出电流； （3）希望增大输入电阻； （4）希望减小输出电阻。
解：（1）如图，引入R f1。
（2）如图，引入R f2。
（3）如图，引入R f1。
（4）如图，引入R f1。
5-6 如图5-18中，希望稳定输出电流、减小输入电阻，试在图中接入相应的反馈。
解： 如图。
图5-17 习题5-5图RL ＋ －u u o 图5-18 习题5-6图2u iRL ＋ －u u o 2u i5-7 有一电压串联负反馈放大电路，放大倍数A =1000，反馈系数F =0.1，求闭环放大倍数，如果放大倍数A 下降了20%，则此时的闭环放大倍数又为多少？解：9.91.010*******1f ≈⨯+=+=AF A AA 下降20%时，闭环放大倍数的相对变化量为A dA AF A dA ⋅+=11f f =%10120%)20(1011-=-⋅ 94.79.9%)101201()1(f f f f ≈⨯-=+='A A dA A 5-8 有一负反馈放大电路，其开环增益A =100，反馈系数F =0.01，求反馈深度和闭环增益各为多少？解： D =1+AF=25001.010011001f =⨯+=+=AF A A5-9 有一负反馈放大电路，当输入电压为0.01V 时，输出电压为2V ，而在开环时，输入电压为0.01V ，输出为4V 。
负反馈放大电路例题解析
第6章 负反馈放大电路例题解析例 6. 1 试判断图6.1电路的反馈组态。
解：设运放A 1反相输入端电压i V 的瞬时极性为(+)，则A 1输出电压1o V 为（-），A 2输出电压o V 为 (+)，通过R 1和R 4分压反馈电压f V 的瞬时极性为(+)，fV 与i V 反相串联在A 1输入端，使净输入电压dV 减小，为负反馈；反馈信号从运放的同相输入端接入，输入信号从反相输入端接入，因此为串联反馈；反馈电压fV 与输出电压o V 成正比，比例系数为R 1/( R 1+ R 4)，A 1A 2+ - i V • 1o V •1R 3R 4R 5R 2R oV •（+）（-）（+） （+）+ -f V • + - d V • 图 6.1R 1R 2R 3R 4R fR 5+V CCT 1T 2oV •iV •+--+iI •f I •1b I •（+） （-）（+）（-）oI •图 6.2若 o V 为零，则fV 也为零，因此为电压反馈；综上所述该电路为电压串联负反馈电路。
例 6.2. 双管直接耦合电路如图6.2.所示，试判断该电路的反馈组态。
解：在图6.2电路中，反馈电阻R f 从输出级的射极将部分输出信号反馈到输入级的基极，因反馈信号和输入信号都从T 1的基极接入，所以为并联反馈。
设输入信号在T 1基极的瞬时极性为（+），则放大后T 1集电极为（-），T 2集电极为（+），T 2发射极为（-），因此通过R f 反馈到T 1基极的反馈信号瞬时极性为（-），与输入信号的极性相反，所以为负反馈。
又因为并联反馈电路的输入电阻很小，T 1基极可视为“虚地”，则反馈电流：若将输出端短路，使输出电压o V ＝0, 但o I ≠0 ，fI ≠0，因此为电流反馈。
由此可见，图6.2电路为电流并联负反馈电路。
例6．3 分析图6.3中的四个放大电路中的反馈电路,并判断：(1)每个电路存在几个反馈?(2)反馈的极性是正反馈，还是负反馈?(3)各个反馈电路在输出端的连接方式是电压反馈还是电流反馈? (4)各个反馈电路在输入端的连接方式是串联反馈还是并联反馈?解 反馈由本级的输出信号产生的，称为局部反馈；输出信号跨越一个以上的放大级向输入端传送的称为环路反馈。
第6章 反馈及负反馈放大电路 习题解答
门子)，相应的反馈系数 Fu 、 Fi 、 Fg 及 Fr 的量纲也各不相同，但环路增益 AF 总是无量纲的。
表 6-2 负反馈放大电路中各种信号量的含义
信号量或信号传递比
电压串联
反馈类型
电流并联
电压并联
电流串联
xo
xi 、 xf 、 xid
电压 电压
电流 电流
电压 电流
电流 电压
A x o / x id
3
负反馈类型 电压串联 电压并联 电流串联 电流并联
输入信号
ui ii ui ii
输出信号
uo uo io io
表 6-3 负反馈对放大电路性能的影响
能够稳定的增益
电压增益 Auf 互阻增益 Arf 互导增益 Agf 电流增益 Aif
反馈环内的输入电阻 Rif
Rif (1 Au Fu )Ri 增大 Rif Ri /(1 Ar Fg ) 减小 Rif (1 AgFr )Ri 增大 Rif Ri /(1 Ai Fi ) 减小
络存在于放大电路的直流通路中，则反馈为直流反馈；若反馈网络存在于放大电路的交流通路
中，则反馈为交流反馈。
用瞬时极性法判断反馈是正反馈还是负反馈：若反馈回来的信号 xf 起到削弱原输入信号 xi 的作用，使净输入信号 xid 减小，即 xid xi xf ，则反馈极性为负；若反馈回来的信号加强了原 输入信号 xi 的作用，使净输入信号增加，即 xid xi xf ，则反馈极性为正。
65656565直流电压并联负反馈直流电压并联负反馈直流电压并联负反馈稳定输出直流电压稳定输出直流电压稳定输出直流电压电流并联负反馈电流并联负反馈电流并联负反馈稳定输出电流稳定输出电流稳定输出电流减小输入电阻减小输入电阻减小输入电阻提高输出电阻提高输出电阻提高输出电阻电压串联负反馈电压串联负反馈电压串联负反馈稳定输出电压稳定输出电压稳定输出电压提高输入电阻提高输入电阻提高输入电阻减小输出电阻减小输出电阻减小输出电阻电压并联负反馈电压并联负反馈电压并联负反馈稳定输出电压稳定输出电压稳定输出电压减小输入电阻减小输入电阻减小输入电阻减小输出电阻减小输出电阻减小输出电阻电压并联负反馈电压并联负反馈电压并联负反馈稳定输出电压稳定输出电压稳定输出电压提高输入电阻提高输入电阻提高输入电阻减小输出电阻减小输出电阻减小输出电阻66666666判断图判断图判断图p66p66p66级间交流反馈的极性和组态级间交流反馈的极性和组态级间交流反馈的极性和组态如是负反馈如是负反馈如是负反馈则计算在深度负反馈条件下的反馈系数和闭环则计算在深度负反馈条件下的反馈系数和闭环则计算在深度负反馈条件下的反馈系数和闭环电压放大倍数电压放大倍数电压放大倍数iiufufufuu设各三极管的参数设各三极管的参数设各三极管的参数为已知电容足够大为已知电容足够大为已知电容足够大
表 6-2 负反馈放大电路中各种信号量的含义
信号量或信号传递比
电压串联
反馈类型
电流并联
电压并联
电流串联
xo
xi 、 xf 、 xid
电压 电压
电流 电流
电压 电流
电流 电压
A x o / x id
3
负反馈类型 电压串联 电压并联 电流串联 电流并联
输入信号
ui ii ui ii
输出信号
uo uo io io
表 6-3 负反馈对放大电路性能的影响
能够稳定的增益
电压增益 Auf 互阻增益 Arf 互导增益 Agf 电流增益 Aif
反馈环内的输入电阻 Rif
Rif (1 Au Fu )Ri 增大 Rif Ri /(1 Ar Fg ) 减小 Rif (1 AgFr )Ri 增大 Rif Ri /(1 Ai Fi ) 减小
络存在于放大电路的直流通路中，则反馈为直流反馈；若反馈网络存在于放大电路的交流通路
中，则反馈为交流反馈。
用瞬时极性法判断反馈是正反馈还是负反馈：若反馈回来的信号 xf 起到削弱原输入信号 xi 的作用，使净输入信号 xid 减小，即 xid xi xf ，则反馈极性为负；若反馈回来的信号加强了原 输入信号 xi 的作用，使净输入信号增加，即 xid xi xf ，则反馈极性为正。
65656565直流电压并联负反馈直流电压并联负反馈直流电压并联负反馈稳定输出直流电压稳定输出直流电压稳定输出直流电压电流并联负反馈电流并联负反馈电流并联负反馈稳定输出电流稳定输出电流稳定输出电流减小输入电阻减小输入电阻减小输入电阻提高输出电阻提高输出电阻提高输出电阻电压串联负反馈电压串联负反馈电压串联负反馈稳定输出电压稳定输出电压稳定输出电压提高输入电阻提高输入电阻提高输入电阻减小输出电阻减小输出电阻减小输出电阻电压并联负反馈电压并联负反馈电压并联负反馈稳定输出电压稳定输出电压稳定输出电压减小输入电阻减小输入电阻减小输入电阻减小输出电阻减小输出电阻减小输出电阻电压并联负反馈电压并联负反馈电压并联负反馈稳定输出电压稳定输出电压稳定输出电压提高输入电阻提高输入电阻提高输入电阻减小输出电阻减小输出电阻减小输出电阻66666666判断图判断图判断图p66p66p66级间交流反馈的极性和组态级间交流反馈的极性和组态级间交流反馈的极性和组态如是负反馈如是负反馈如是负反馈则计算在深度负反馈条件下的反馈系数和闭环则计算在深度负反馈条件下的反馈系数和闭环则计算在深度负反馈条件下的反馈系数和闭环电压放大倍数电压放大倍数电压放大倍数iiufufufuu设各三极管的参数设各三极管的参数设各三极管的参数为已知电容足够大为已知电容足够大为已知电容足够大
第三章 负反馈放大电路习题及答案

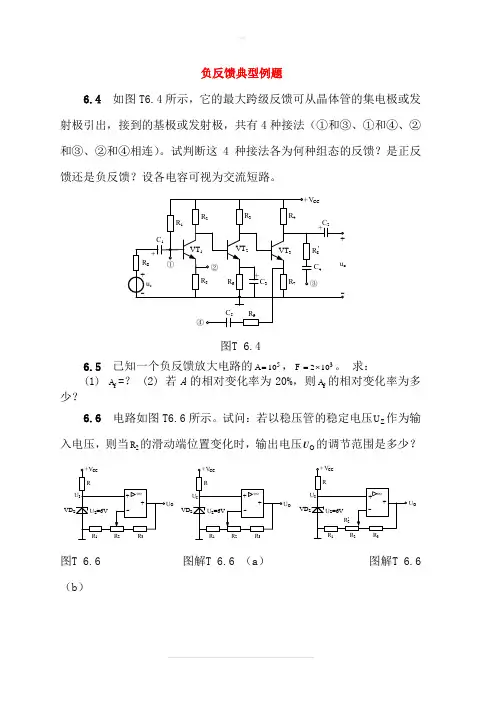

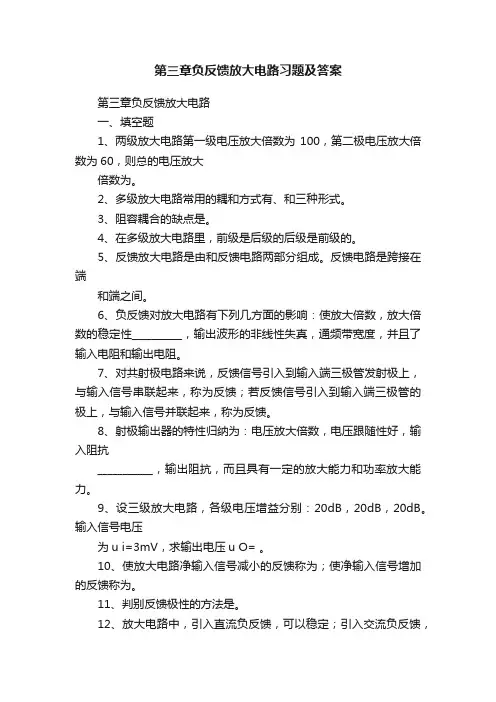

第三章负反馈放大电路一、填空题1、两级放大电路第一级电压放大倍数为100，第二极电压放大倍数为60，则总的电压放大倍数为。
2、多级放大电路常用的耦和方式有、和三种形式。
3、阻容耦合的缺点是。
4、在多级放大电路里，前级是后级的后级是前级的。
5、反馈放大电路是由和反馈电路两部分组成。
反馈电路是跨接在端和端之间。
6、负反馈对放大电路有下列几方面的影响：使放大倍数，放大倍数的稳定性__________，输出波形的非线性失真，通频带宽度，并且了输入电阻和输出电阻。
7、对共射极电路来说，反馈信号引入到输入端三极管发射极上，与输入信号串联起来，称为反馈；若反馈信号引入到输入端三极管的极上，与输入信号并联起来，称为反馈。
8、射极输出器的特性归纳为：电压放大倍数，电压跟随性好，输入阻抗___________，输出阻抗，而且具有一定的放大能力和功率放大能力。
9、设三级放大电路，各级电压增益分别：20dB，20dB，20dB。
输入信号电压为u i=3mV，求输出电压u O= 。
10、使放大电路净输入信号减小的反馈称为；使净输入信号增加的反馈称为。
11、判别反馈极性的方法是。
12、放大电路中，引入直流负反馈，可以稳定；引入交流负反馈，可以稳定。
13、为了提高电路的输入电阻，可以引入；为了在负载变化时，稳定输出电流，可以引入；为了在负载变化时，稳定输出电压，可以引入。
14、射极输出器的极为输入回路和输出回路的公共端，所以它是一种放大电路。
15、射极输出器无放大作用，但有放大和放大作用。
16、为了放大缓慢变化的非周期信号或直流信号,放大器之间应采用( )A.阻容耦合电路B.变压器耦合电路C.直接耦合电路D.二极管耦合电路17、两级放大器中各级的电压增益分别是20dB和40dB时，总的电压增益应为( )。
A.60dBB.80dBC.800dBD.20dB18、如果输入信号的频率很低，最好采用( )放大器。
A.变压器耦合B.直接耦合C.阻容耦合D.电感耦合19、在阻容耦合放大器中，耦合电容的作用是( )。
第三章负反馈放大电路习题及答案
第三章负反馈放大电路习题及答案第三章负反馈放大电路一、填空题1、两级放大电路第一级电压放大倍数为100，第二极电压放大倍数为60，则总的电压放大倍数为。
2、多级放大电路常用的耦和方式有、和三种形式。
3、阻容耦合的缺点是。
4、在多级放大电路里，前级是后级的后级是前级的。
5、反馈放大电路是由和反馈电路两部分组成。
反馈电路是跨接在端和端之间。
6、负反馈对放大电路有下列几方面的影响：使放大倍数，放大倍数的稳定性__________，输出波形的非线性失真，通频带宽度，并且了输入电阻和输出电阻。
7、对共射极电路来说，反馈信号引入到输入端三极管发射极上，与输入信号串联起来，称为反馈；若反馈信号引入到输入端三极管的极上，与输入信号并联起来，称为反馈。
8、射极输出器的特性归纳为：电压放大倍数，电压跟随性好，输入阻抗___________，输出阻抗，而且具有一定的放大能力和功率放大能力。
9、设三级放大电路，各级电压增益分别：20dB，20dB，20dB。
输入信号电压为u i=3mV，求输出电压u O= 。
10、使放大电路净输入信号减小的反馈称为；使净输入信号增加的反馈称为。
11、判别反馈极性的方法是。
12、放大电路中，引入直流负反馈，可以稳定；引入交流负反馈，可以稳定。
13、为了提高电路的输入电阻，可以引入；为了在负载变化时，稳定输出电流，可以引入；为了在负载变化时，稳定输出电压，可以引入。
14、射极输出器的极为输入回路和输出回路的公共端，所以它是一种放大电路。
15、射极输出器无放大作用，但有放大和放大作用。
16、为了放大缓慢变化的非周期信号或直流信号,放大器之间应采用( )A.阻容耦合电路B.变压器耦合电路C.直接耦合电路D.二极管耦合电路17、两级放大器中各级的电压增益分别是20dB和40dB时，总的电压增益应为( )。
A.60dBB.80dBC.800dBD.20dB18、如果输入信号的频率很低，最好采用( )放大器。
(完整版)第四章负反馈放大电路习题

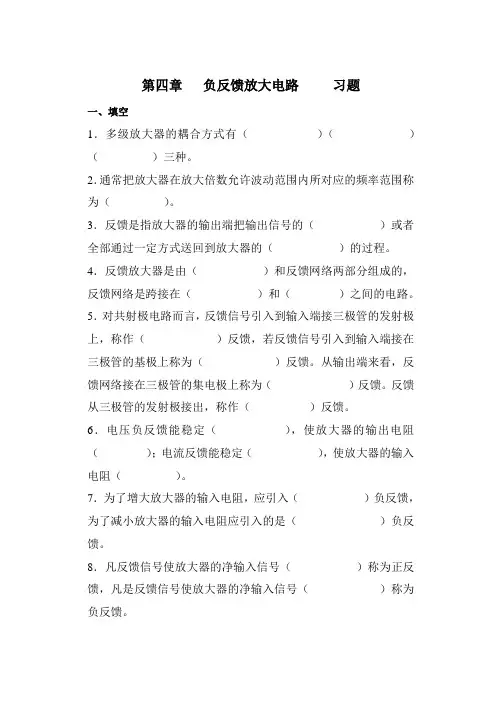

第四章负反馈放大电路习题一、填空1．多级放大器的耦合方式有（）（）（）三种。
2．通常把放大器在放大倍数允许波动范围内所对应的频率范围称为（）。
3．反馈是指放大器的输出端把输出信号的（）或者全部通过一定方式送回到放大器的（）的过程。
4．反馈放大器是由（）和反馈网络两部分组成的，反馈网络是跨接在（）和（）之间的电路。
5．对共射极电路而言，反馈信号引入到输入端接三极管的发射极上，称作（）反馈，若反馈信号引入到输入端接在三极管的基极上称为（）反馈。
从输出端来看，反馈网络接在三极管的集电极上称为（）反馈。
反馈从三极管的发射极接出，称作（）反馈。
6．电压负反馈能稳定（），使放大器的输出电阻（）；电流反馈能稳定（），使放大器的输入电阻（）。
7．为了增大放大器的输入电阻，应引入（）负反馈，为了减小放大器的输入电阻应引入的是（）负反馈。
8．凡反馈信号使放大器的净输入信号（）称为正反馈，凡是反馈信号使放大器的净输入信号（）称为负反馈。
9．反馈放大电路的放大倍数只与（）有关，而与三极管的（）无关。
10．直流负反馈只能稳定放大器的（），交流负反馈才能（）放大器的性能。
11．射极输出器的特性归纳为：（1）电压放大倍数（）；（2）输出电压相位与输入电压相位（）；（3）输入电阻（）；（4）输出电阻（）；（5）具有一定（）放大能力和（）放大能力。
12.射极输出器作为输入级，是利用（）大的特性，放在输出级是利用它的（）小的特性。
二．判断1．多级放大器的通频带比组成它的每级放大器的通频带都窄。
（）2．共集电极电路它具有很高的输入电阻和很低的输出电阻。
（）3．两个单独使用的放大器，电压放大倍数分别为50、60，将这两个放大器组成一个两级放大器后总的电压放大倍数为3000。
（）4．多级放大电路常采用负反馈来提高放大器的电压放大倍数。
（）5．为了提高放大器的输入电阻，可采用电流反馈。
（）6．为了稳定放大器的输出电压，可以采用电压反馈。
（）7．多级放大电路无论采用哪种耦合方式，静态工作点都不会受到影响。
放大电路中的反馈 习题及解答
放大电路中的反馈习题6.1选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指。
A．无信号源B．无反馈通路C．无电源D．无负载而所谓闭环是指。
A．考虑信号源内阻B．存在反馈通路C．接入电源D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在直流通路中的负反馈（4）交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了实现下列目的，应引入A．直流负反馈B．交流负反馈①为了稳定静态工作点，应引入；②为了稳定放大倍数，应引入；③为了改变输入电阻和输出电阻，应引入；④为了抑制温漂，应引入；⑤为了展宽频带，应引入。
解：（1）B B （2）D （3）C （4）C（5）A B B A B6.2 选择合适答案填入空内。
A．电压B．电流C．串联D．并联（1）为了稳定放大电路的输出电压，应引入负反馈；（2）为了稳定放大电路的输出电流，应引入负反馈；（3）为了增大放大电路的输入电阻，应引入负反馈；（4）为了减小放大电路的输入电阻，应引入负反馈；（5）为了增大放大电路的输出电阻，应引入负反馈；（6）为了减小放大电路的输出电阻，应引入负反馈。
解：（1）A （2）B （3）C （4）D （5）B （6）A6.3判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。
（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。
（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
（）（3）反馈量仅仅决定于输出量。
（）（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。
（）解：（1）×（2）×（3）√（4）×6.4判断图P6.4所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(华成英，傅晓林，陈大钦，自编)7-1 选择填空1．当反馈量与放大电路的输入量的极性_______，因而使________减小的反馈称为________。
a.相同b.相反c.净输入量d.负反馈e.正反馈2．为了稳定静态工作点，应该引入_______。
为了改善放大器性能，应该引入_______。
为了稳定输出电压，应该引入_______。
为了稳定输出电流，应该引入_______。
a.直流负反馈b. 交流负反馈c.电压负反馈d.电流负反馈e.串联负反馈f.并联负反馈3．为了减小输入电阻，应该引入_______。
为了增大输入电阻，应该引入_______。
为了减小输出电阻，应该引入_______。
为了增大输出电阻，应该引入_______。
a.电压负反馈b.电流负反馈c.串联负反馈d.并联负反馈4．负反馈所能够抑制的干扰和噪声是__________。
a.外界对输入信号的干扰和噪声b.外界对输出信号的干扰和噪声c.反馈环内的干扰和噪声d.反馈环外的干扰和噪声5．为了得到一个由电流控制的电压源，应选择_______负反馈放大电路。
为了得到一个由电压控制的电流源，应选择_______负反馈放大电路。
a.电压串联负反馈b.电压并联负反馈c.电流串联负反馈d.电流并联负反馈6．为了得到一个由电流控制的电流源，应选择_______负反馈放大电路。
a.电压串联负反馈b.电压并联负反馈c.电流串联负反馈d.电流并联负反馈7．为了增大从电流源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。
为了减小从电压源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。
a.电压串联负反馈b.电压并联负反馈c.电流串联负反馈d.电流并联负反馈8．负反馈放大电路产生自激的条件是_______。
a.AB=1b.AB=-1c.AB=0d.AB=∞9．单管共射放大电路如果通过电阻引入负反馈，则__________。
如果单管共集放大电路如果通过电阻引入负反馈，则__________。
a.一定会产生高频自激b.一定不会产生高频自激c.一般不会产生高频自激d.可能产生高频自激10．多级负反馈放大电路容易引起自激振荡的原因是____________。
a.电路增益A f 过大b. 反馈系数B 过大c.反馈深度F 过大d.各级放大电路的参数分散 答：1．bcd 2.a b c d 3.d c a b 4. c 5. b c 6. d 7.b a 8.b 9.b d 10 d7-2 判断题7-2图中各放大电路是否引入了反馈。
如果引入，判断是直流反馈、交流反馈、交直流反馈？是正反馈还是负反馈？假设所有电容对交流信号均可视为短路。
题7-2图（a ）（b ）u ou o（c ）u ou o分析：判断电路有无反馈的方法：观察放大电路的输入回路和输出回路之间是否有起联系作用的反馈网络。
如果有，则有反馈；如果没有，则无反馈。
解答：(a)引入了直流负反馈。
（b）引入了交直流负反馈。
（c）没有引入反馈。
（d）引入了交直流负反馈。
（李金平教材，5-1，P235）（李金平教材，5-2，P236）7-3在题7-3图所示各电路中，试指明反馈网络是由那些元件组成的，并判断所引入的反馈类型（正或负反馈、直流或交流反馈、电压或电流反馈、串联或并联反馈）+u o-（a)(b)(c)（d)(e)u u i2（f ）CC+V CC(g)u u o（h)u -+u o -+u -+u o -（i)CC+u o -+u -（j)题7-3图分析：1．反馈网络（元器件）判断方法：与输入回路有关，又与输出回路有关的网络。
2．直流或交流反馈判断方法—电容观察法：（1）反馈通路如存在隔直电容，则为交流反馈。
（2）反馈通路如存在旁路电容，则为直流反馈。
（3）反馈通路不存在电容，则为交直流混合反馈。
3．正或负反馈判断方法—瞬时极性法：在放大电路的输入端，假设输入信号的电压极性，可用“＋”、“－”表示，信号瞬时极性按如下传输方向变化：基本放大器输入®基本放大器输出®反馈网络®放大器输入，判断出反馈信号的瞬时电压极性。
如果反馈信号的瞬时极性使净输入减小，则为负反馈；反之为正反馈。
需要注意的是：CE组态输出与输入反相，即反极性，CB、CC 组态输出与输入同极性。
信号经过耦合电容、电阻等元件传递信号时，一般只产生衰减而瞬时极性不变。
4．电压或电流反馈判断方法：判断方法1（输出电压短路法）：将输出电压‘短路’，若反馈信号为零，则为电压反馈；若反馈信号仍然存在，则为电流反馈。
判断方法2（电流电压比例法）：反馈信号与输出电压成比例，则为电压反馈，与电流成比例，则为电流反馈。
5．并联或串联反馈判断方法：反馈信号与输入信号加在放大电路输入回路的同一个电极，则为并联反馈；反之，加在放大电路输入回路的两个不同的电极，则为串联反馈。
本题目利用定义法判断电路(a)、（c）的正负反馈，利用瞬时极性法判断其他电路。
解：（a）R E构成电流串联负反馈；（b）R f、R E1构成电压串联负反馈。
（c）R3、R2构成电压串联负反馈。
（d）R5、R3构成电压串联负反馈。
（e）R EE构成电流串联负反馈。
（f）R5、R2构成电压串联负反馈。
（g）R3、R5、R6、VT3构成电流串联负反馈。
（说明：可以把该题目差分电路的双端输入等效为单端输入。
尽管该电路是电流串联反馈，但是输出端的反馈信号是通过R6上得到的电压改变VT3的电流，改变反馈引入到输入端电压的大小的。
而R6上电压的大小与R5没有直接关系，但是有间接关系。
）（h）R6、R3构成电流并联负反馈。
（i）R f构成电压并联负反馈。
（j）R f、R E2构成电流并联负反馈。
（李金平教材，5-3，P235）7-4 某半导体收音机的输入级如题7-4图所示。
试判断该电路中是否有反馈？如果有反馈，属于何种反馈组态？题7-4图+u o-L解：1． R f1、R E1构成电压串联负反馈；是交直流反馈； 2． R f2、R 3构成电流并联负反馈，是直流反馈。
（陈大钦习题解答，6.3.1，P254）7-5 说明在深负反馈条件下估算增益的方法。
解答：负反馈放大电路框图如题7-5图所示。
题7-5图反馈条件下，电路总增益（闭环增益）为ABAX X A o +==1i f 在深度负反馈条件下，有|1+AB|>>1，此时有1+AB ≈AB 。
BX X X X A o o 1f i f =≈=∴对深度负反馈放大器的增益估算方法通常有两种： 方法一：利用B A 1f ≈直接计算四种组态的增益。
方法二：利用ffX X A o ≈计算增益。
串联反馈时，X f =u f ≈ u i ；并联反馈时，X f =i f ≈ i i 。
（华成英习题解答，7-10，P60，陈大钦，6.3.2(a)，P256） 7-6放大电路如题7-6图所示。
试判断电路中是否有反馈？如果有反馈，属于何种反馈组态？并给出反馈电路的反馈系数和电压放大倍数的表达式。
题7-6图(a)(b)+u -(c)R +u -R +V L(d)解答：图（a ）放大电路引入了电压并联负反馈。
反馈系数fo f G 1R u i B -==对于深度负反馈，f fo G i o Rf 1R i u B i u A -==≈= 闭环电压放大倍数为()ii r R R r R i u u u A +-=+≈=B fB i o i o Uf 当考虑深负反馈有i B r R >>时，有BfUfR R A -≈ 图（b ）放大电路引入了电流串联负反馈。
R E 两端电压为u f ，反馈网络由R E1、R E2、R f 组成。
反馈系数：()()3E f 1E 3E 1E o1E o 3E f 1E 3E ofR R R R R R i R i R R R R i u B ++⋅-=⨯⎪⎪⎭⎫ ⎝⎛⨯++-==对于深度负反馈，f fo R i o Gf 1R u i B u i A -==≈= 闭环电压放大倍数为()()[]()3E 1E L C33E f 1E fL C3o ioUf R R R //R R R R u R //R i u uA ⋅⋅++--≈≈= 图（c ）放大电路引入了电流并联负反馈。
反馈系数f2E 2E o f I R R R i i B +==对于深度负反馈，fo I i o If 1i i B i i A =≈= 电压放大倍数为()()()()⎪⎪⎭⎫⎝⎛+⋅⎪⎪⎭⎫ ⎝⎛+=+≈+≈=2E f2E i s LC2i s f L C2o i s i L C2o s o Usf RR R r R R //R r R i R //R i r R i R //R i u u A 当考虑深负反馈时，有i s r R >>()()2E s f 2E L C2s o Usf R R R R R //R u uA +⋅≈=∴ 图（d ）放大电路引入了电压并联负反馈。
反馈系数：fo f G 1R u i B -==对于深度负反馈，f o G i o Rf 1i u B i u A =≈= 电压放大倍数为()()()i s fi s f o i s i o s o Usf r R R r R i u r R i u u u A +-=+≈+≈= 当考虑深负反馈时，有i s r R >>sf s o Usf R Ru u A -≈==（李金平教材，5-10，P235）7-7 在题7-7图所示电路中，引入适当的负反馈，以满足提高输入电阻和带负载能力的要求。
引入该反馈后，当R B =1k Ω时，40io Uf ==u uA ，试计算反馈电阻R f 的值。
CCEE+u S-题7-7图分析：输入端引入串联反馈可以提高输入电阻。
带载能力强说明电路的输出电阻小，输出端应引入电压反馈以减小输出电阻。
因此电路应该引入电压串联负反馈。
解：为了满足题目要求，需要采用电压串联负反馈。
加反馈后的放大电路如题7-7图a 所示。
k Ω39k Ω1401401f B f B B U Ui o U ===+==≈=R R R R R B B u u A 解得已知CCEE+u S-题7-7图a（李金平教材，5-12，P235）7-8 一个多级放大电路如题7-8图所示。
试说明为了实现以下要求，应该分别引入什么反馈组态？分别画出加入反馈后的电路图。
1．要求进一步稳定各直流工作点。
2．要求负载电阻R L 变动时，输出电压u O 基本不变，而且输入级向信号源索取的电流较小。
3．要求负载电阻R L 变动时，输出电流Io 基本不变。
题7-8图CC分析：1． 直流电流负反馈可以稳定直流工作点。
