互换性与测量技术-表面粗糙度

互换性与技术测量（基础知识）1.互换性的基本要求：满足装配互换和功能互换2.机械加工误差的分类：尺寸误差：零件加工后的实际尺寸和理想尺寸的偏离程度。

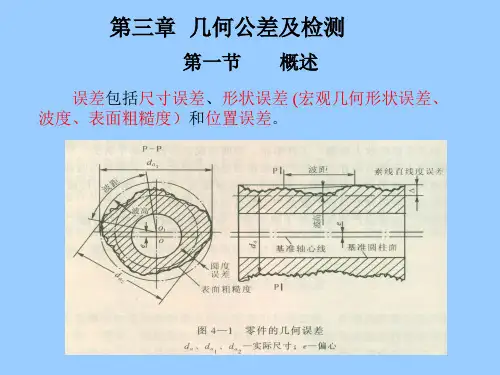

形状误差: 加工后零件的实际表面形状对于其理想形状的差异（如直线度和圆度）位置误差：相互位置对于其理想位置的偏差。

（如同轴度、位置度）表面微观不平度：加工后的零件表面上由较小间距和峰谷所组成的微观几何形状误差。

3.互换性的种类：完全互换和不完全互换完全互换：零件加工完之后不需要任何辅助处理直接可以装配。

不完全互换：零件加工完之后需要进行挑选、分组、调整、修配等辅助处理。

4.尺寸：以特定单位表示线性尺寸的数值。

5.公称尺寸：由图样规范确定的理想形状要素。

公称尺寸D孔的上、下极限尺寸D max和D min轴的上、下极限尺寸d max和d min公称尺寸+上极限偏差=上极限尺寸公称尺寸-下极限偏差=下极限尺寸6.偏差：某一尺寸减去其公称尺寸所得的代数差实际偏差：实际尺寸-公称尺寸孔Ea 轴ea极限偏差：极限尺寸-公称尺寸孔EI 轴ei基本偏差：公差带相对零线位置的那个极限偏差7.尺寸公差：上极限尺寸-下极限尺寸或者上极限偏差-下极限偏差8.配合：间隙配合：孔的公差带在轴的公差带之上。

过盈配合：孔的公差带在轴的公差带之下。

过渡配合：孔的公差带和轴的公差带相重合。

9.配合制：基轴制配合：基本偏差为一定的轴的公差带。

基孔制配合：基本偏差为一定的孔的公差带。

10.几何公差的项目、符号及分类11.几何公差带的4个要素：形状、大小、方向和位置12.按结构特征、要素分为组成要素：由一个或几个表面形成的要素称为组成要素。

导出要素：对称要素的中心点、线、面或回转表面的轴线13.独立原则：是指给定的尺寸公差与几何公差相互独立14.最大实体状态（MMC)：孔或轴在尺寸极限范围内，具有材料最多时的那个状态，称为最大实体状态。

在此状态下的尺寸，称为最大实体尺寸。

◆对于孔：是最小极限尺寸D min◆对于轴：是最大极限尺寸D max15.最小实体状态（LMC）：孔或轴在尺寸极限范围内，具有材料最少时的那个状态，称为最小实体状态。

第一章:尺寸偏差：实际偏差=实际尺寸-公称尺寸极限偏差：上极限偏差（es、ES）=上极限尺寸-公称尺寸;下极限偏差（ei、EI）=下极限尺寸-公称尺寸；尺寸公差：（公差）公差=上极限尺寸-下极限尺寸=上极限偏差-下极限偏差；零线：在极限配合图中表示公称尺寸的那一条线。

公差带：由公差在图纸上确定的一个区域。

基本偏差：公差带中接近零线的那个偏差。

间隙：孔的尺寸-轴的尺寸>0;过盈：孔的尺寸-轴的尺寸<0;基孔制：基准孔代号为H时；基轴制：基准轴代号为h时；间隙配合:孔的公差带在轴的公差带之上，保证具有间隙的配合包括最小间隙为0的配合，称为间隙配合。

( 间隙----符号：X)配合公差：T f=Xmax+Xmin=T H+Ts (孔的公差+轴的公差)过盈配合：孔的公差带位于轴的公差带之下，保证具有过盈的配合包括最小间隙为0的配合称为过盈配合。

(过盈符号---Y)配合公差：T f=Ymax+Ymin=T H+Ts (孔的公差+轴的公差)过渡配合：在孔与轴的配合中，孔与轴两者的公差带相互交叠，配合时既有可能是过盈也有可能是间隙的配合-----称为过渡配合。

配合公差：T f=|Xmax-Ymax|=T H-Ts(孔的公差+轴的公差)重点：孔轴配合公差带图除了孔轴的公差带大小不要标以外其余的尺寸都要标出。

标准公差：国家标准规定的用以确定公差带大小的任一公差值。

注：Js与js的基本偏差，上偏差+IT/2，下偏差-IT/2；轴的基本偏差：轴的基本偏差是在基孔制的基础上制定的。

轴的极限偏差：上极限偏差es=ei+IT；下极限偏差ei=es-IT；孔的基本偏差：由公式计算得出；孔的极限偏差：上极限偏差ES=EI+IT；下极限偏差EI=ES-IT；注：上面规则除外的规则：书P21重点：在较高的公差等级中，孔比同级轴的加工要困难，所以生产中孔的精度等级通常采用比轴的低一级来相配。

并要求按基轴制与基孔制形成配合,具有相同的极限间隙或过盈。

互换性与技术测量实验指导书目录实验一通用量具应用及量块组合选择（选用)实验二用比较仪检测工件尺寸误差实验三表面粗糙度的测量实验四直线度误差的测量实验1 通用量具应用及量块组合选择（孔轴测量）（选做）一、实验目的：1.了解量块、千分尺、游标卡尺的构造和工作原理。

2．掌握量块尺寸组合、千分尺、游标卡尺测量尺寸的方法3．掌握由测得数据进行数据处理的一般方法，并分析产生误差的原因及误差类型。

二、实验所需仪器千分尺、游标卡尺 83块一套的量块三、实验步骤1．利用游标卡尺测量工件直径尺寸，共测量十组数据，将测量结果填入实验报告，并对测量数据进行数据处理。

2．利用千分尺测量工件长度尺寸，共测量十组数据，将测量结果填入实验报告，并对测量数据进行数据处理。

3．用83块一套的量块对千分尺测量的数据处理以后的数据进行尺寸组合。

四、测量数据1.用游标卡尺测量直径尺寸2.用千分尺测量的数据3．用83块一套的量块对千分尺测量的数据数据处理以后的数据进行组合的量块尺寸尺寸：第一块量块：第二块量块：第三块量块：第四块量块：六、思考题1：测量误差一般分为几类型，一般各怎么进行数据处理？实验2 用比较仪测量工件尺寸误差1.实验目的1.1 立式光学比较仪工作原理及使用方法。

1.2 熟悉轴的直径误差的测量方法。

1.3 学会基本的测量误差处理方法。

2.设备与器材立式光学比较仪、被测轴和相同尺寸量块3.实验原理与方案立式光学比较仪主要用于作长度比较测量。

要先用量块将标尺和指针调到零位，被测尺寸对量块的偏差可从仪器标尺上读得。

并可对某轴的固定部位进行多次重复测量，计算测量误差。

立式光学计主要组成见外形图2-2。

由底座1、立柱2、支臂3、直角光管4和工作台11等几部分组成。

立式光学计的光学系统图2-3所示。

光线由进光反射镜6进入光学计管中，由通光棱镜7将光线转折90度，照亮了分划板4上的刻度尺9。

刻度尺上有±100 格的刻线，此处刻线作为目标，位于物镜2的焦平面上。

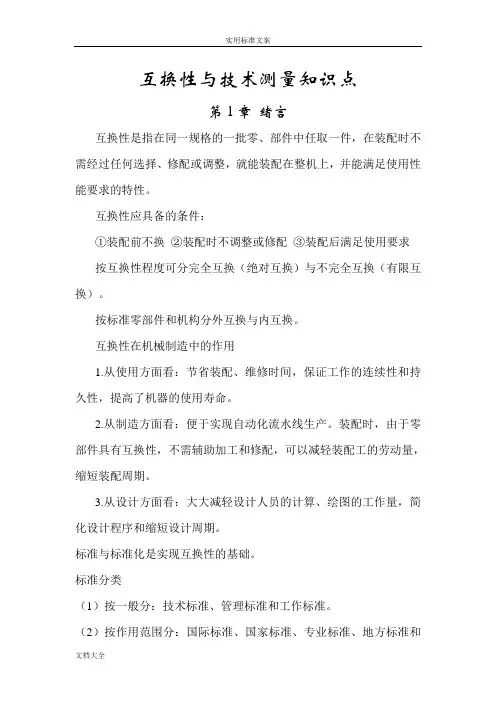

互换性与技术测量知识点第1章绪言互换性是指在同一规格的一批零、部件中任取一件，在装配时不需经过任何选择、修配或调整，就能装配在整机上，并能满足使用性能要求的特性。

互换性应具备的条件：①装配前不换②装配时不调整或修配③装配后满足使用要求按互换性程度可分完全互换（绝对互换）与不完全互换（有限互换）。

按标准零部件和机构分外互换与内互换。

互换性在机械制造中的作用1.从使用方面看：节省装配、维修时间，保证工作的连续性和持久性，提高了机器的使用寿命。

2.从制造方面看：便于实现自动化流水线生产。

装配时，由于零部件具有互换性，不需辅助加工和修配，可以减轻装配工的劳动量，缩短装配周期。

3.从设计方面看：大大减轻设计人员的计算、绘图的工作量，简化设计程序和缩短设计周期。

标准与标准化是实现互换性的基础。

标准分类（1）按一般分：技术标准、管理标准和工作标准。

（2）按作用范围分：国际标准、国家标准、专业标准、地方标准和企业标准。

（3）按标准的法律属性分：强制性标准和推荐性标准。

国家强制性标准用代号“GB”表示。

国家推荐性标准用代号“GB/T”表示。

优先数系的种类（1）基本系列R5、R10、R20、R40（2）补充系列R80（3）派生系列选用优先数系的原则按“先疏后密”的顺序。

第2章测量技术基础测量过程的四要素：测量对象、计量单位、测量方法和测量精度。

测量仪器和测量工具统称为计量器具。

计量器具分类按其原理、结构和用途分为:（1）基准量具(2) 通用计量器具（3）极限量规类（4）检验夹具按测量值获得方式的的不同，测量方法可分为：1.绝对测量和相对(比较)测量法2.直接测量和间接测量法测量误差：测得值与被测量真值之差。

基本尺寸相同用∆评定比较测量精度高低基本尺寸不相同用ε评定（1）绝对误差Δ——测得值与被测量真值之差。

0x x -=∆（2）相对误差ε——测量的绝对误差的绝对值与被测量真值之比。

%100||||||000⨯∆≈∆=-=xx x x x ε （3）极限误差——测量的绝对误差的变化范围。

第一章什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。

1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。

（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。

而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。

b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。

（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。

1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。

（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。

（3）标准化是反映制定、贯彻标准的全过程。

（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。

1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。

1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。

（2）优先数是指优先数系中的每个数。

1-7．下面两列数据属于哪种系列？公比为多少？机床主轴转速为200，250，315，400，500，630，、、、单位r/min（2）表面粗糙度R的基本系列为0.012,0.025,0.050,0.100,0.20,、、、，单位为um。

互换性与技术测量实验指导书《互换性与技术测量》实验指导书卢桂萍编写机械与车辆学院二0一0年三月目录实验一孔轴配合的认识及基本技术测量实验二用立式光学计测量轴径实验三用合象水平仪测量直线度误差实验四表面粗糙度测量实验五齿轮测量实验一孔轴配合的认识及基本技术测量一、实验目的1．掌握技术测量的基本概念、基本知识；2．加深对光滑圆柱体结合的公差与配合的认识；3．学会选择并组合量块；4．认识和学会使用几种常用的机械式量仪；5．了解随机误差的处理。

二、实验内容1．观察减速箱中孔轴配合的类型；2．测量方法分类、测量工具介绍；2．量块的选择及组合；4．量仪的使用及测量。

三、测量原理及计量器具说明第一节技术测量的基本知识一、测量的一般概念技术测量主要是研究对零件的几何参数进行测量和检验的一门技术。

所谓“测量”就是将一个待确定的物理量，与一个作为测量单位的标准量进行比较的过程。

他包括四个方面的因素，即：测量对象、测量方法、测量单位和测量精度。

“检验”具有比测量更广泛的含义。

例如表面疵病的检验，金属内部缺陷的检验，在这些情况下，就不能采用测量的概念。

二、长度单位基准及尺寸传递系统为了保证测量的准确度，首先需要建立统一可靠的测量单位。

公制的基本长度单位为米(m)，机械制造中常用的公制单位为毫米（mm）,精密测量时，多用微米（μm）为单位，它们之间的换算关系为：1m=1000mm1mm=1000μm使用光速作为长度基准，虽然可以达到足够的准确，但却不便于直接应用在生产中的尺寸测量。

为保证长度基准量值能够准确地传递到生产中去，在组织上和技术上都必须建立一套系统，这就是尺寸传递系统。

如表1-1为我国尺寸传递图表，它体现了我国尺寸传递的全过程。

表1-1 尺寸传递系统三、测量工具的分类测量工具可按其测量原理、结构特点及用途分以下四类：1．基准量具：①定值基准量具；②变值量具。

2．通用量具和量仪：它可以用来测量一定范围内的任意值。

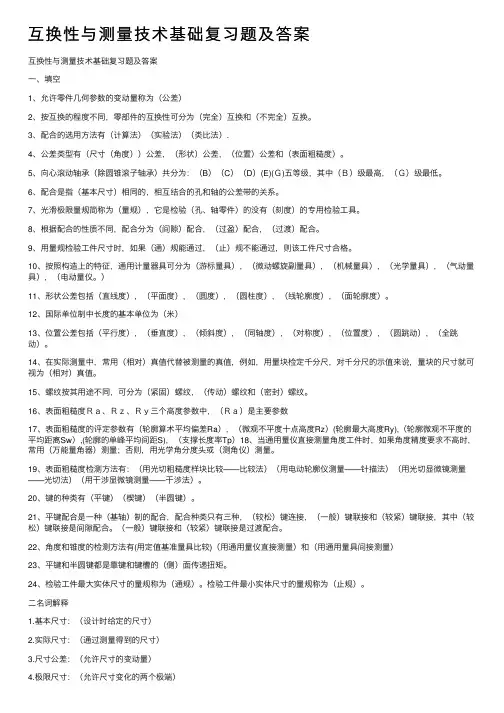

互换性与测量技术基础复习题及答案互换性与测量技术基础复习题及答案⼀、填空1、允许零件⼏何参数的变动量称为（公差）2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。

3、配合的选⽤⽅法有（计算法）（实验法）（类⽐法）.4、公差类型有（尺⼨（⾓度））公差，（形状）公差，（位置）公差和（表⾯粗糙度）。

5、向⼼滚动轴承（除圆锥滚⼦轴承）共分为：（B）（C）（D）(E)(Ｇ)五等级，其中（Ｂ）级最⾼，（Ｇ）级最低。

6、配合是指（基本尺⼨）相同的，相互结合的孔和轴的公差带的关系。

7、光滑极限量规简称为（量规），它是检验（孔、轴零件）的没有（刻度）的专⽤检验⼯具。

8、根据配合的性质不同，配合分为（间隙）配合，（过盈）配合，（过渡）配合。

9、⽤量规检验⼯件尺⼨时，如果（通）规能通过，（⽌）规不能通过，则该⼯件尺⼨合格。

10、按照构造上的特征，通⽤计量器具可分为（游标量具），（微动螺旋副量具），（机械量具），（光学量具），（⽓动量具），（电动量仪。

）11、形状公差包括（直线度），（平⾯度），（圆度），（圆柱度），（线轮廓度），（⾯轮廓度）。

12、国际单位制中长度的基本单位为（⽶）13、位置公差包括（平⾏度），（垂直度），（倾斜度），（同轴度），（对称度），（位置度），（圆跳动），（全跳动）。

14、在实际测量中，常⽤（相对）真值代替被测量的真值，例如，⽤量块检定千分尺，对千分尺的⽰值来说，量块的尺⼨就可视为（相对）真值。

15、螺纹按其⽤途不同，可分为（紧固）螺纹，（传动）螺纹和（密封）螺纹。

16、表⾯粗糙度Ｒａ、Ｒｚ、Ｒｙ三个⾼度参数中，（Ｒａ）是主要参数17、表⾯粗糙度的评定参数有（轮廓算术平均偏差Ra），（微观不平度⼗点⾼度Rz）(轮廓最⼤⾼度Ry),（轮廓微观不平度的平均距离Sw）,(轮廓的单峰平均间距S)，（⽀撑长度率Tp）18、当通⽤量仪直接测量⾓度⼯件时，如果⾓度精度要求不⾼时，常⽤（万能量⾓器）测量；否则，⽤光学⾓分度头或（测⾓仪）测量。

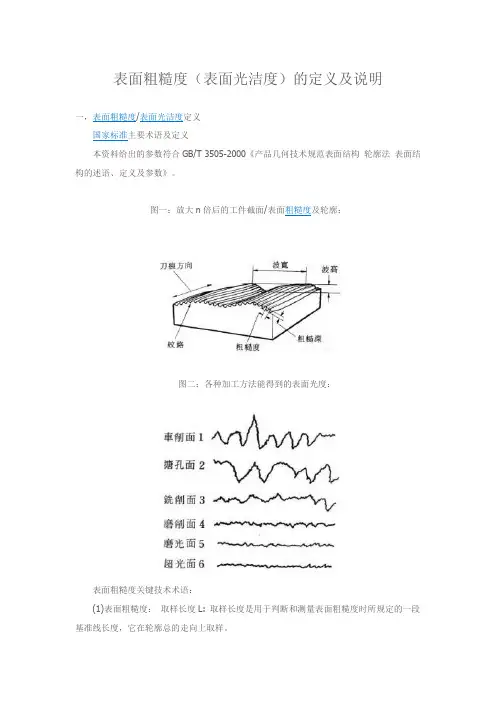

表面粗糙度（表面光洁度）的定义及说明一，表面粗糙度/表面光洁度定义国家标准主要术语及定义本资料给出的参数符合GB/T 3505-2000《产品几何技术规范表面结构轮廓法表面结构的述语、定义及参数》。

图一：放大n倍后的工件截面/表面粗糙度及轮廓：图二：各种加工方法能得到的表面光度：表面粗糙度关键技术术语：(1)表面粗糙度：取样长度L: 取样长度是用于判断和测量表面粗糙度时所规定的一段基准线长度，它在轮廓总的走向上取样。

(2)表面粗糙度：评定长度Ln:由于加工表面有着不同程度的不均匀性，为了充分合理地反映某一表面的粗糙度特性，规定在评定时所必须的一段表面长度，它包括一个或数个取样长度，称为评定长度Ln。

(3)表面粗糙度：轮廓中线（也有叫曲线平均线）M轮廓中线M是评定表面粗糙度数值的基准线。

评定参数及数值:国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。

表面粗糙度高度参数共有三个:(1)轮廓算术平均偏差Ra ：在取样长度l内，轮廓偏距绝对值的算术平均值。

(2)微观不平度十点高度Rz在取样长度内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。

(3)轮廓最大高度Ry在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

表面粗糙度间距参数共有两个：(4)轮廓单峰平均间距S 两相邻轮廓单峰的最高点在中线上的投影长度Si，称为轮廓单峰间距，在取样长度内，轮廓单峰间距的平均值，就是轮廓单峰平均间距。

(5)轮廓微观不平度的平均间距Sm,含有一个轮廓峰和相邻轮廓谷的一段中线长度Smi，称轮廓微观不平间距。

表面粗糙度综合参数：(6)轮廓支承长度率tp 轮廓支承长度率就是轮廓支承长度np与取样长度L之比。

另附：表面光洁度与粗糙度Ｒａ、Ｒｚ数值换算表(单位：μｍ)表面粗糙度符号表面粗糙度surface roughness加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。

它是互换性研究的问题之一。

表面粗糙度一般是由所采用的加工方法和其他因素所形成的，例如加工过程中刀具与零件表面间的摩擦、切屑分离时表面层金属的塑性变形以及工艺系统中的高频振动等。

互换性与测量技术基础案例教程-马惠萍-第3章1. 引言本章将介绍互换性与测量技术基础方面的案例教程。

互换性是指一组具有相同特性的零件或组件之间的互相替代性。

测量技术是指用于测量和校准物体尺寸、形状、表面粗糙度、力等性能参数的技术。

本文将以实际案例来说明互换性和测量技术的基础知识与应用技巧。

2. 案例教程2.1 案例1：互换性的概念与应用在现代工程设计中，互换性是非常重要的概念。

如果一组零件或组件之间具有良好的互换性，可以极大地提高生产效率和产品质量。

该案例将以一个实际的机械设备零件来说明互换性的概念与应用。

2.1.1 案例背景某公司需要生产一批机械设备，其中的某个关键零件是一个直径为10mm的螺栓。

为了实现互换性，公司决定采购相同规格的螺栓，并要求供应商提供相应的尺寸和质量保证。

2.1.2 测量技术与方法为了保证螺栓的尺寸符合要求，公司需要使用合适的测量技术和方法。

常用的测量方法有直接测量和间接测量两种。

直接测量是指直接将测量仪器与被测量对象接触并进行测量。

间接测量是指通过其他物理量来间接推断被测量对象的尺寸。

在本案例中，公司选择了直接测量的方法。

他们使用了千分尺测量仪来测量螺栓的直径。

千分尺是一种常用的精密测量工具，可以达到亚毫米级的精度。

2.1.3 测量结果与分析通过测量，公司发现他们采购的螺栓直径平均值为10.01mm，标准差为0.005mm。

根据质量控制的要求，螺栓的直径应在10±0.01mm的范围内。

因此，所有的螺栓都符合互换性的要求。

2.2 案例2：测量技术的基础知识与应用在现代工程中，测量技术是一个非常重要的领域。

准确的测量可以帮助工程师了解和控制物体的尺寸、形状、表面粗糙度等性能参数。

本案例将以一个实际的产品测量为例，介绍测量技术的基础知识与应用。

2.2.1 案例背景某公司设计并生产了一款手机外壳。

为了确保产品质量，公司需要对手机外壳进行尺寸和形状的测量。

2.2.2 测量技术与方法为了测量手机外壳的尺寸和形状，公司选用了三坐标测量仪进行测量。

实验一量块的使用一、实验目的1、能正确进行量块组合，并掌握量块的正确使用方法；2、加深对量值传递系统的理解；3、进一步理解不同等级量块的区别；二、实验仪器设备量块；百分表；测量平板；被测件。

三、实验原理量块的测量平面十分光洁和平整，当用力推合两块量块使它们的测量平面互相紧密接触时，两块量块便能粘合在一起，量块的这种特性称为研合性。

利用量块的研合性，就可以把各种尺寸不同的量块组合成量块组。

四、实验内容与步骤（一）实验内容采用合理的量块组合，测量被测零件尺寸高度。

（二）实验步骤1.用游标卡尺测量被测件2.据所需要的测量尺寸，自量块盒中挑选出最少块数的量块。

（每一个尺寸所拼凑的量块数目不得超过 4块，因为量块本身也具有一定程度的误差，量块的块数越多，便会积累成较大的误差。

）3.量块使用时应研合，将量块沿着它的测量面的长度反向，先将端缘部分测量面接触，使初步产生粘合力，然后将任一量块沿着另一个量块的测量面按平行方向推滑前进，最后达到两测量面彼此全部研合在一起。

4.将研合后的量块与被测件同时放到测量平板上，在测量平板上移动指示表的测量架，使指示表的测头与量块上工作表面相接触，转动指示表的刻度盘，调整指示表示值零位。

5.抬起指示表测头，将被测件放在指示表测头下，取下量块，记录下指示表的读数。

6.量块的尺寸与指示表的读数之和就是被测件的尺寸。

7. 记录数据；五、思考题量块按“等”测量与按“级”测量哪个精度比较高？实验二常用量具的使用一、实验目的1、正确掌握千分尺、内径百分表、游标卡尺的正确使用方法；2、掌握对测量数据的处理方法；3、对比不同量具之间测量精度的区别。

二、实验仪器设备外径千分尺；内径百分表；游标卡尺；轴承等。

三、实验原理分度值的大小反映仪器的精密程度。

一般来说，分度值越小，仪器越精密，仪器本身的“允许误差”（尺寸偏差）相应也越小。

学习使用这些仪器，要注意掌握它们的构造特点、规格性能、读数原理、使用方法以及维护知识等，并注意要以后的实验中恰当地选择使用。

绪论1.互换性的定义机械产品中同一规格的一批零件或部件中，任取其一，不需任何挑选调整或附加修配（如钳工修理）就能进行装配，并能保证满足机械产品的使用性能要求的一种特性。

2.互换性的种类1)就程度而言·，可分为完全互换与不完全互换。

2)对于标准部件或机构来说，互换性又分为外互换与内互换。

3.互换性的作用1)从使用上来看，零件可以以旧换新，从而提高了机器的利用率并延长机器的使用寿命。

2)从制造上看，互换性是组织协调的重要基础，而专业生产有利于采用高科技和高生产率的先进工艺和装备，从而提高生产率，提高产品质量，减低生产成本。

3)从设计上来看，可以简化制图、计算工作，缩短设计周期，并便于采用计算机辅助设计，这对发展系列产品十分重要。

4.何谓公差他包含哪些内容1)公差是指允许的，最大极限尺寸减最小极限尺寸之差的绝对值的大小，或允许的上偏差减下偏差之差大小。

2)尺寸公差、形状公差、位置公差等。

5.何谓检测它的用途1)检测包含检验和测量。

检验是指确定零件的几何参数是否在规定的极限范围内，并判断其是否合格；测量是将被测量与作为计量单位的标准量进行比较，以确定被测量的具体数值的过程。

2)用于评定产品质量，分析产生不合格品的原因，及时调整生产，监督工艺过程，预防废品产生。

6.何谓标准和标准化1)标准为在一定范围内活动最佳秩序，对活动或其结果规定共同的和重复使用的规则、导则或特性文件。

2)标准化是指在经济、技术、科学和管理等社会实践中，对重复性的事物和概念，通过制订、发布和实施标准达到统一，以获得最佳秩序和社会效益。

7.何谓优先数系优先数系，就是对各种技术参数的数值进行协调、简化和统一的科学数值制度第一章极限与配合1. 极限与配合的概念对于相互结合的零件，其被要求的合理尺寸既要保证相互结合的尺寸之间形成一定的关系，以满足不同的使用要求，又要在制造的基础上是经济合理的。

2. 尺寸的定义基本尺寸、实际尺寸、极限尺寸、作用尺寸的定义尺寸是用特定单位表示线性尺寸值的数值；基本尺寸是由样图规范确定的理想形状要素的尺寸；极限尺寸是指要素允许的尺寸的两个极端；在配合面的全长上，与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想尺寸称为轴的作用尺寸。

《互换性与技术测量》(第六版)习题参考答案绪言1题：写出R10中从250～3150的优先数。

解：公比q10= ，由R10逐个取数，优先数系如下：250，315，400，500，630，800，1000，1250，1600，2000，2500，3150 2题：写出R10/3中从0.012～100的优先数系的派生数系。

解：公比q10/3= 3；由R10中的每逢3个取一个数，优先数系如下：0.012， 0.025， 0.050， 0.100， 0.200， 0.400， 0.800，1.600， 3.150， 6.300， 12.50， 25.00， 50.00， 100.00。

3题：写出R10/5中从0.08～25的优先数系的派生数系。

解：公比q10/5=5；由R10中的每逢5个取一个数，优先数系如下：0.80， 0.25， 0.80， 2.50， 8.00， 25.0第一章圆柱公差与配合1题 1.2题（1）为间隙配合，孔与轴配合的公差带代号为：φ2088d H（3）为过盈配合，孔与轴配合的公差带代号为：φ5567r H 3题 （1）为基孔制的间隙配合（2）为基轴制的过渡配合φ+ 0 - H8最大间隙：Xmax=+0.131㎜ 最小间隙：Xmin=+0.065㎜配合公差为：f T =0.066㎜r 6φ+ 0 - H7 +0.060+0.041最大过盈：Ymax=-0.060㎜ 最小过盈：Ymin=-0.011㎜ 配合公差为：f T =0.049㎜φ+ 0 - H8孔、轴公差：h T =0.039㎜,s T =0.025㎜； 配合的极限：Xmax=+0.089㎜，Xmin=+0.025㎜配合的公差：f T =0.064㎜+ 0 - K7孔、轴公差：h T =0.021㎜, s T =0.013㎜； 配合的极限：Xmax=+0.019㎜，Ymax=-0.015㎜（5）为基孔制的过盈配合 4题（1）φ600.1740.10000.01996D h ++- （2）φ50018.0002.0025.0067+++k H （5）φ800.0910.12100.01976U h --- 5题 （1）Ф2588f H 或Ф2588h F （2） Ф4067u H 或Ф4067h U （3） Ф6078k H 或Ф4078h K 6题孔与轴的线胀大系数之差：△6105.11=⨯=α/℃, 降温-70℃导致的间隙减少量：△X = -0.040 mm设计结果：①Ф5078e H （基孔制）；②Ф5078f F (非基准制，X m ax 和 X m in 相同)。

《互换性与测量技术》练习题—、选择题1.保证互换性生产的基础是____________________ OA.规定公差B.标准化C.测量技术D.上述三项的结合2.__________________________ 表面粗糙度是误差。

A.宏观几何形状B.微观几何形状C.微观相互位置D.宏观相互位置3.______________________________________________________ 查表并计算。

30〃的上下偏差，其标注形式为________________________________________________________ oA. 030〃（孺）B. ©30〃（撷）C.例〃（撷）D.她〃（㈱）4.____________________________________________________ 用游标卡尺测量轴的直径，其测量方法属于__________________________________________________________ oA.直接、绝对测量法B.间接、绝对测量法C.直接、相对测量法D.间接、相对测量法5.（D40H7/f6配合为___________________ oA.间隙配合B.过渡配合C .可能是间隙配合也可能是过渡配合 D.过盈配合6.（）公差的公差带形状是唯一的。

A.直线度B.同轴度C.垂直度D.平面度7.在标注形位公差时，当基准要素是中心要素时，指引线箭头应（）尺寸线。

A.对准B.错开C,对准或错开 D.与基准有关8.下列因素中可引起系统误差的是（）。

A.光学比较仪的示值误差B.测量过程中的温度波动C.测量人员的视差9.公差原则是指（）。

A.确定公差值大小的原则B.制定公差与配合标准的原则C.形状公差与位置公差的关系D.尺寸公差与形位公差的关系10.035117/e6 配合为（）。

A.间隙配合B.过渡配合C.可能是间隙配合也可能是过渡配合D.过盈配合二、判断题1.表面粗糙度的取样长度一般即为评定长度。
