数字逻辑电路基础

数电基本逻辑电路数电基本逻辑电路是数字电子技术的基础，广泛应用于计算机、通信、控制等领域。

通过组合不同的逻辑门，可以实现各种数字逻辑功能。

本文将介绍几种常见的基本逻辑电路，包括与门、或门、非门、异或门和与非门，希望能够对读者理解数电基础知识起到指导作用。

首先，我们来介绍与门。

与门是最基本的逻辑门之一，它有两个或多个输入信号和一个输出信号。

只有当所有的输入信号都为高电平时，输出信号才为高电平；否则，输出信号为低电平。

与门的逻辑符号为“∧”，逻辑公式为Y=A∧B（其中Y为输出信号，A和B为输入信号）。

接下来是或门。

或门也是常用的逻辑门，它也有两个或多个输入信号和一个输出信号。

只要有任何一个输入信号为高电平，输出信号就为高电平；只有所有输入信号都为低电平时，输出信号才为低电平。

或门的逻辑符号为“∨”，逻辑公式为Y=A∨B。

再来是非门。

非门只有一个输入信号和一个输出信号，它将输入信号取反作为输出信号。

当输入信号为高电平时，输出信号为低电平；当输入信号为低电平时，输出信号为高电平。

非门的逻辑符号为“¬”，逻辑公式为Y=¬A。

异或门是一种常用的逻辑门，它有两个输入信号和一个输出信号。

当输入信号相同时，输出信号为低电平；当输入信号不同时，输出信号为高电平。

异或门的逻辑符号为“⊕”，逻辑公式为Y=A⊕B。

最后是与非门。

与非门是一种特殊的逻辑门，它先进行与运算，然后再进行非运算。

它有两个输入信号和一个输出信号。

当两个输入信号都为高电平时，输出信号为低电平；否则，输出信号为高电平。

与非门的逻辑符号为“⇥”，逻辑公式为Y=(A⋅B)⇥。

以上是数电基本逻辑电路的介绍。

通过组合不同的逻辑门，我们能够实现各种数字逻辑功能，如加法器、减法器、译码器、编码器等。

这些逻辑电路对于计算机的运算和控制起着重要的作用。

在应用中，我们可以通过电路设计软件进行逻辑电路的模拟和验证。

同时，我们还可以根据逻辑功能的需求选择适当的逻辑门进行组合，实现所需的数字逻辑功能。

《数字逻辑电路》笔记（1-10章）第一章：引言1.1 数字系统的基本概念数字信号与模拟信号的区别在电子系统中，信号主要分为数字信号和模拟信号两大类。

数字信号是离散的，只取有限个数值，通常表示为二进制形式（ 0和1）；而模拟信号则是连续的，可以取任意值，如电压、电流等连续变化的物理量。

数字信号因其抗干扰能力强、易于存储和处理等特点，在现代电子系统中占据主导地位。

数字系统的优势数字系统相较于模拟系统具有显著优势：•准确性：数字信号不易受噪声干扰，能够保持较高的准确性。

•可靠性：数字电路中的元件具有明确的开关状态，减少了因元件老化或环境变化引起的故障。

•灵活性：数字系统易于通过编程或重新配置来改变功能，适应性强。

•集成度高：随着半导体技术的发展，数字电路可以高度集成，减小体积和功耗。

1.2 数制与编码二进制、八进制、十六进制及其转换在计算机科学中，常用的数制有二进制 Base（2）、八进制 Base（8）、十六进制 Base（16）。

二进制是计算机内部信息处理的基础，每位只能表示0或1；八进制和十六进制则用于简化二进制数的表示和计算。

•二进制到十进制的转换：通过将二进制数中的每一位乘以对应的权值 2的幂次方），然后求和得到十进制数。

•十进制到二进制的转换：通过不断除以2，取余数，从下往上排列余数得到二进制数。

•二进制与八进制、十六进制的转换：每三位二进制数对应一位八进制数，每四位二进制数对应一位十六进制数。

BCD码、格雷码等常用编码•BCD码 Binary-Coded（Decimal）：一种将十进制数的每一位用四位二进制数表示的编码方式，便于数字显示和计算。

•格雷码（ Gray（Code）：一种相邻两个数之间只有一位不同的二进制编码方式，常用于减少数字变化时的误差。

1.3 数字逻辑电路的应用领域计算机硬件数字逻辑电路是计算机硬件的基础，包括CPU、内存、I/O接口等部件。

通过逻辑门电路的组合，实现数据的存储、处理和传输。

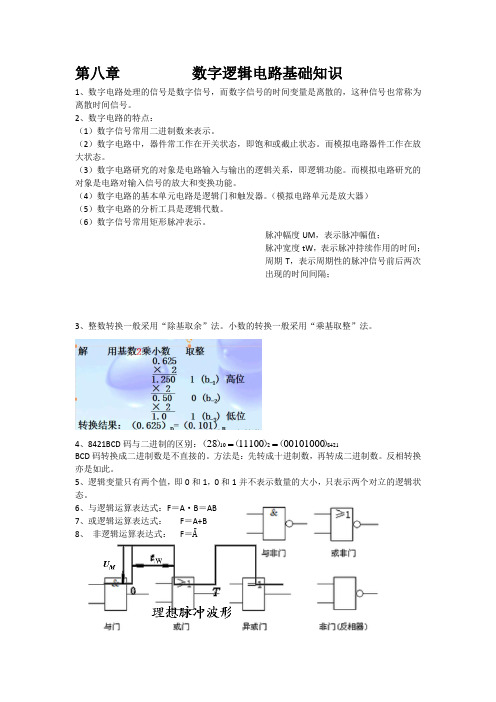

第八章 数字逻辑电路基础知识1、数字电路处理的信号是数字信号，而数字信号的时间变量是离散的，这种信号也常称为离散时间信号。

2、数字电路的特点：（1）数字信号常用二进制数来表示。

（2）数字电路中，器件常工作在开关状态，即饱和或截止状态。

而模拟电路器件工作在放大状态。

（3）数字电路研究的对象是电路输入与输出的逻辑关系，即逻辑功能。

而模拟电路研究的对象是电路对输入信号的放大和变换功能。

（4）数字电路的基本单元电路是逻辑门和触发器。

（模拟电路单元是放大器）（5）数字电路的分析工具是逻辑代数。

（6）数字信号常用矩形脉冲表示。

脉冲幅度UM ，表示脉冲幅值；脉冲宽度tW ，表示脉冲持续作用的时间；周期T ，表示周期性的脉冲信号前后两次出现的时间间隔；3、整数转换一般采用“除基取余”法。

小数的转换一般采用“乘基取整”法。

4、8421BCD 码与二进制的区别：8421210001010001110028）（）（）（== BCD 码转换成二进制数是不直接的。

方法是：先转成十进制数，再转成二进制数。

反相转换亦是如此。

5、逻辑变量只有两个值，即0和1，0和1并不表示数量的大小，只表示两个对立的逻辑状态。

6、与逻辑运算表达式：F ＝A ·B ＝AB7、或逻辑运算表达式： F ＝A+B8、 非逻辑运算表达式： F ＝Ā9、数字信号常用二进制数来表示。

在数字电路中，常用数字1和0表示电平的高和低。

10、当输入A 、B 均为高电平时，输出低电平当A 、B 中至少有一个。

11、TTL 是晶体管——晶体管逻辑电路的简称。

输入和输出部分的开关元件均采用三极管(也称双极型晶体管)，因此得名TTL 数字集成电路。

12、TTL 与非门的技术参数 ：1.电压传输特性 AB 段截止区 BC 段线性区 CD 段转折区（开门电压ON U ） DE 段饱和区 大于ON U ：保证输出低电平。

13、（1）输出高电平UOH ：指逻辑门电路输出处于截止时的输出电平。

数字逻辑知识点总结数字逻辑有着相当丰富的知识点，包括逻辑门的基本原理、布尔代数、数字信号的传输与处理、数字电路的设计原理等。

在这篇文章中，我将对数字逻辑的一些重要知识点进行总结，希望能够为初学者提供一些帮助。

1. 逻辑门逻辑门是数字电路中的基本单元，它可以完成各种逻辑运算，并将输入信号转换为输出信号。

常见的逻辑门包括与门、或门、非门、与非门、或非门、异或门等。

每种逻辑门都有其特定的逻辑功能，通过不同的组合可以完成各种逻辑运算。

在数字电路设计中，逻辑门是构建各种复杂逻辑电路的基础。

2. 布尔代数布尔代数是表示逻辑运算的一种代数系统，它将逻辑运算符号化，并进行了各项逻辑规则的代数化处理。

布尔代数是数字逻辑的基础，通过布尔代数可以很方便地表达和推导各种逻辑运算，对于理解数字电路的工作原理非常有帮助。

3. 二进制与十进制的转换在数字逻辑中，我们经常需要进行二进制与十进制的转换。

二进制是计算机中常用的数字表示方法，而十进制则是我们日常生活中常用的数字表示方法。

通过掌握二进制与十进制之间的转换规则，可以方便我们在数字逻辑中进行各种数字运算。

4. 组合逻辑与时序逻辑数字电路可以分为组合逻辑电路与时序逻辑电路。

组合逻辑电路的输出只取决于输入信号的瞬时状态，而时序逻辑电路的输出还受到时钟信号的控制。

理解组合逻辑与时序逻辑的差异对于理解数字电路的工作原理至关重要。

5. 有限状态机有限状态机是数字逻辑中一个重要的概念，它是一种认知和控制系统，具有有限的状态和能够在不同状态之间转移的能力。

有限状态机在数字系统中有着广泛的应用，可以用来设计各种具有状态转移行为的电路或系统。

6. 计数器与寄存器计数器与寄存器是数字逻辑中常用的两种逻辑电路。

计数器用于对计数进行处理，而寄存器则用于存储数据。

理解计数器与寄存器的工作原理和使用方法，对于数字系统的设计和应用具有非常重要的意义。

7. 逻辑电路的设计与分析数字逻辑的一大重点是逻辑电路的设计与分析。

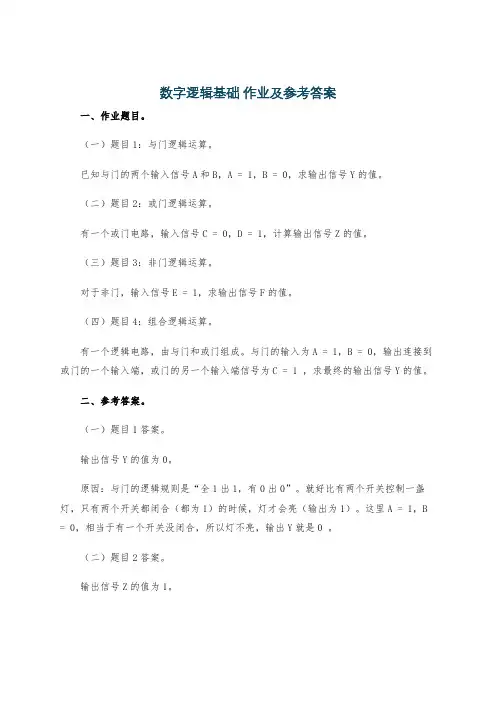

数字逻辑基础作业及参考答案一、作业题目。

（一）题目1：与门逻辑运算。

已知与门的两个输入信号A和B，A = 1，B = 0，求输出信号Y的值。

（二）题目2：或门逻辑运算。

有一个或门电路，输入信号C = 0，D = 1，计算输出信号Z的值。

（三）题目3：非门逻辑运算。

对于非门，输入信号E = 1，求输出信号F的值。

（四）题目4：组合逻辑运算。

有一个逻辑电路，由与门和或门组成。

与门的输入为A = 1，B = 0，输出连接到或门的一个输入端，或门的另一个输入端信号为C = 1 ，求最终的输出信号Y的值。

二、参考答案。

（一）题目1答案。

输出信号Y的值为0。

原因：与门的逻辑规则是“全1出1，有0出0”。

就好比有两个开关控制一盏灯，只有两个开关都闭合（都为1）的时候，灯才会亮（输出为1）。

这里A = 1，B = 0，相当于有一个开关没闭合，所以灯不亮，输出Y就是0 。

（二）题目2答案。

输出信号Z的值为1。

原因：或门的逻辑规则是“有1出1，全0出0”。

想象成还是两个开关控制一盏灯，只要有一个开关闭合（为1），灯就会亮（输出为1）。

这里C = 0，D = 1，有一个开关闭合了，所以灯亮，输出Z就是1。

（三）题目3答案。

输出信号F的值为0。

原因：非门的逻辑很简单，就是输入和输出相反。

好比一个开关，按下去（输入为1），灯就灭（输出为0）；不按（输入为0），灯就亮（输出为1）。

这里输入E = 1，所以输出F就是0。

（四）题目4答案。

最终输出信号Y的值为1。

原因：首先计算与门的输出。

根据与门“全1出1，有0出0”的规则，A = 1，B = 0，与门的输出为0。

这个0作为或门的一个输入，或门另一个输入C = 1。

再根据或门“有1出1，全0出0”的规则，有一个输入为1，所以或门的输出，也就是最终的输出信号Y的值为1。

三、总结。

通过这些作业题目和参考答案，我们对常见的逻辑门电路的运算规则有了更清楚的了解。

在实际的数字电路设计中，这些逻辑门就像是搭建房子的积木一样，通过不同的组合可以实现各种各样复杂的功能。

数字逻辑知识点总结大全数字逻辑是一门研究数字电路的科学，是计算机工程和电子工程的基础。

数字逻辑通过对数字信号的处理和处理，来实现各种功能。

数字逻辑的知识点包括布尔代数，逻辑门，编码器，译码器，寄存器，计数器等等。

本文将对数字逻辑的知识点进行系统总结，以便读者更好地理解和掌握数字逻辑的知识。

1. 布尔代数布尔代数是数字逻辑的基础，它用于描述逻辑信号的运算和表示。

布尔代数包括与运算、或运算、非运算、异或运算等逻辑运算规则。

布尔代数中的符号有"∧"、"∨"、"¬"、"⊕"表示与、或、非、异或运算。

布尔代数可以用于构建逻辑方程、化简逻辑表达式、设计逻辑电路等。

2. 逻辑门逻辑门是数字电路的基本组成单元，实现了布尔代数的逻辑运算。

常见的逻辑门包括与门、或门、非门、异或门等，它们分别实现了逻辑与、逻辑或、逻辑非、逻辑异或运算。

逻辑门通过组合和连接可以实现各种复杂的逻辑功能，是数字逻辑电路的基础。

3. 编码器和译码器编码器和译码器是数字逻辑中的重要元件，用于实现数据的编码和解码。

编码器将多个输入信号编码成少量的输出信号，译码器则反之。

常见的编码器包括二进制编码器、BCD编码器等，常见的译码器包括二进制译码器、BCD译码器等。

4. 寄存器寄存器是数字逻辑中的重要存储单元，用于存储二进制数据。

寄存器可以实现数据的暂存、延时、并行传输等功能。

常见的寄存器包括移位寄存器、并行寄存器、串行寄存器等，它们按照不同的存储方式和结构实现了不同的功能。

5. 计数器计数器是数字逻辑中的重要计数单元，用于实现计数功能。

计数器可以按照不同的计数方式实现不同的计数功能，常见的计数器包括二进制计数器、BCD计数器、模数计数器等。

6. 时序逻辑时序逻辑是数字逻辑中的重要内容，它描述数字电路在不同时间点的状态和行为。

时序逻辑包括触发器、时钟信号、同步电路、异步电路等，它们用于描述数字电路的时序关系并实现相关功能。
