数字逻辑电路基础和计算机中的逻辑部件

数字逻辑电路基础知识整理数字逻辑电路是电子数字系统中的基础组成部分，用于处理和操作数字信号。

它由基本的逻辑门和各种组合和顺序逻辑电路组成，可以实现各种功能，例如加法、减法、乘法、除法、逻辑运算等。

下面是数字逻辑电路的一些基础知识整理：1. 逻辑门：逻辑门是数字逻辑电路的基本组成单元，它根据输入信号的逻辑值进行逻辑运算，并生成输出信号。

常见的逻辑门包括与门、或门、非门、异或门等。

2. 真值表：真值表是描述逻辑门输出信号与输入信号之间关系的表格，它列出了逻辑门的所有输入和输出可能的组合，以及对应的逻辑值。

3. 逻辑函数：逻辑函数是描述逻辑门输入和输出信号之间关系的数学表达式，可以用来表示逻辑门的操作规则。

常见的逻辑函数有与函数、或函数、非函数、异或函数等。

4. 组合逻辑电路：组合逻辑电路由多个逻辑门组合而成，其输出信号仅取决于当前的输入信号。

通过适当的连接和布线，可以实现各种逻辑操作，如加法器、多路选择器、比较器等。

5. 顺序逻辑电路：顺序逻辑电路由组合逻辑电路和触发器组成，其输出信号不仅取决于当前的输入信号，还取决于之前的输入信号和系统状态。

顺序逻辑电路可用于存储和处理信息，并实现更复杂的功能，如计数器、移位寄存器、有限状态机等。

6. 编码器和解码器：编码器将多个输入信号转换成对应的二进制编码输出信号，解码器则将二进制编码输入信号转换成对应的输出信号。

编码器和解码器可用于信号编码和解码，数据传输和控制等应用。

7. 数字信号表示：数字信号可以用二进制表示，其中0和1分别表示低电平和高电平。

数字信号可以是一个比特（bit），表示一个二进制位；也可以是一个字（word），表示多个二进制位。

8. 布尔代数：布尔代数是逻辑电路设计的数学基础，它通过符号和运算规则描述了逻辑门的操作。

布尔代数包括与、或、非、异或等基本运算，以及与运算律、或运算律、分配律等运算规则。

总的来说，数字逻辑电路是由逻辑门和各种组合和顺序逻辑电路组成的，它可以实现各种基本逻辑运算和数字信号处理。

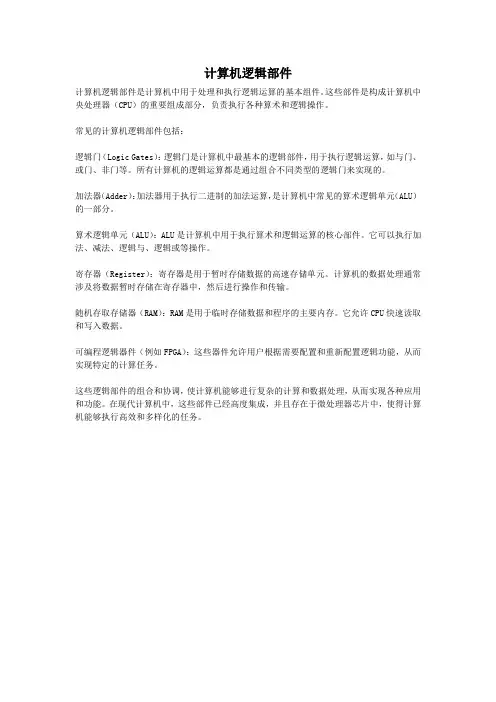

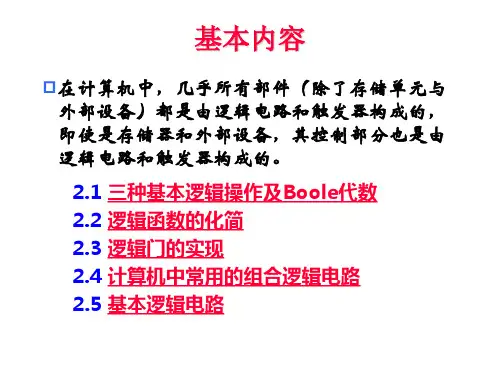

计算机逻辑部件
计算机逻辑部件是计算机中用于处理和执行逻辑运算的基本组件。

这些部件是构成计算机中央处理器（CPU）的重要组成部分，负责执行各种算术和逻辑操作。

常见的计算机逻辑部件包括：
逻辑门（Logic Gates）：逻辑门是计算机中最基本的逻辑部件，用于执行逻辑运算，如与门、或门、非门等。

所有计算机的逻辑运算都是通过组合不同类型的逻辑门来实现的。

加法器（Adder）：加法器用于执行二进制的加法运算，是计算机中常见的算术逻辑单元（ALU）的一部分。

算术逻辑单元（ALU）：ALU是计算机中用于执行算术和逻辑运算的核心部件。

它可以执行加法、减法、逻辑与、逻辑或等操作。

寄存器（Register）：寄存器是用于暂时存储数据的高速存储单元。

计算机的数据处理通常涉及将数据暂时存储在寄存器中，然后进行操作和传输。

随机存取存储器（RAM）：RAM是用于临时存储数据和程序的主要内存。

它允许CPU快速读取和写入数据。

可编程逻辑器件（例如FPGA）：这些器件允许用户根据需要配置和重新配置逻辑功能，从而实现特定的计算任务。

这些逻辑部件的组合和协调，使计算机能够进行复杂的计算和数据处理，从而实现各种应用和功能。

在现代计算机中，这些部件已经高度集成，并且存在于微处理器芯片中，使得计算机能够执行高效和多样化的任务。

数字逻辑电路1. 概述数字逻辑电路是计算机科学和电子工程领域中的一种重要组成部分。

它是由逻辑门和触发器等基本组件组成的电路，用于处理和运算数字信号。

数字逻辑电路广泛应用于计算机、通信设备、数字仪表、自动控制系统等领域。

数字逻辑电路根据具体应用的需要，可以实现不同的功能，如加法器、多路选择器、译码器、寄存器等。

这些电路通过将逻辑门和触发器连接在一起，以实现特定的功能。

2. 逻辑门逻辑门是数字逻辑电路的基本组件，它根据输入的信号值产生相应的输出信号值。

常见的逻辑门有与门、或门、非门、异或门等。

•与门（AND Gate）：当所有输入信号都为高电平时，输出为高电平；否则，输出为低电平。

•或门（OR Gate）：当任意输入信号为高电平时，输出为高电平；否则，输出为低电平。

•非门（NOT Gate）：当输入信号为高电平时，输出为低电平；否则，输出为高电平。

•异或门（XOR Gate）：当输入信号的数量为奇数时，输出为高电平；否则，输出为低电平。

逻辑门可以通过不同的组合方式实现复杂的逻辑运算，如与非门（NAND Gate）和异或门（XOR Gate）等。

3. 触发器触发器是数字逻辑电路的另一种常见组件，它可以存储和处理电平变化。

触发器有很多种类，如RS触发器、JK触发器、D触发器等。

•RS触发器：RS触发器有两个输入信号（R和S）和两个输出信号（Q和Q’）。

当R=0、S=1时，Q=0、Q’=1；当R=1、S=0时，Q=1、Q’=0；当R=1、S=1时，根据之前的状态决定Q和Q’的值。

•JK触发器：JK触发器类似于RS触发器，但是它引入了一个时钟输入。

当J=1、K=0时，下降沿时，触发器的状态发生变化；当J=0、K=1时，上升沿时，触发器的状态发生变化；当J=1、K=1时，翻转触发器的状态。

•D触发器：D触发器只有一个输入信号D和两个输出信号（Q和Q’）。

当时钟信号为上升沿时，Q的值等于D的值；当时钟信号为下降沿时，Q的值保持不变。

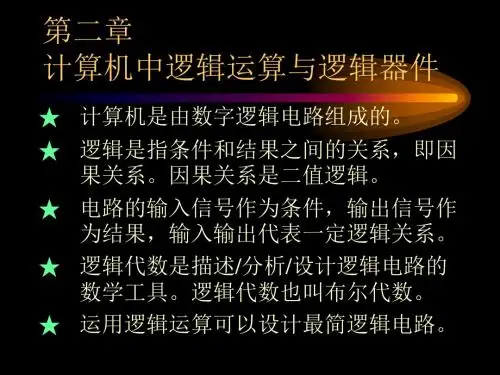

数字逻辑与计算机组成原理数字逻辑和计算机组成原理是计算机科学中非常重要的两个学科，它们涉及到计算机硬件的设计、逻辑电路的实现以及计算机的组成和工作原理。

数字逻辑主要关注数字信号的处理和逻辑运算，而计算机组成原理则着眼于计算机内部各个部件的组成和相互协作。

一、数字逻辑1.1 逻辑门逻辑门是数字逻辑中的最基本组成部分，它通过将输入信号按照逻辑运算规则进行处理，生成输出信号。

常见的逻辑门包括与门、或门、非门、异或门等。

这些逻辑门可以通过晶体管、集成电路等电子器件来实现。

1.2 组合逻辑电路组合逻辑电路由多个逻辑门组成，用于实现特定的逻辑功能。

在组合逻辑电路中，输入信号即时产生输出信号，不受过去输入组合的影响。

常见的组合逻辑电路有译码器、编码器、多路选择器等。

1.3 时序逻辑电路时序逻辑电路是基于组合逻辑电路的基础上加入了时钟信号的逻辑电路。

它不仅根据输入信号产生输出信号，还受到时钟信号的控制。

时序逻辑电路常用于存储器、寄存器、时序器等的设计。

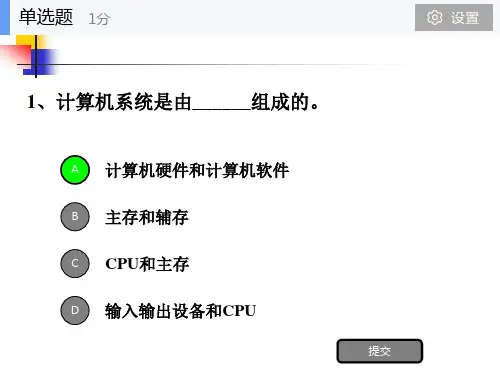

二、计算机组成原理2.1 计算机的基本组成计算机由中央处理器（CPU）、存储器（内存）、输入设备、输出设备以及各种外部设备组成。

中央处理器是计算机的核心，负责进行各种运算和控制操作。

存储器用于存储程序和数据，可以分为主存储器和辅助存储器。

2.2 指令执行过程计算机的指令执行过程包括取指令、译码指令、执行指令和写回结果四个阶段。

取指令阶段从主存储器中读取指令，并将其送入指令寄存器。

译码指令阶段对指令进行译码，确定其操作类型和操作数。

执行指令阶段根据指令的操作类型进行相应的运算。

最后，在写回结果阶段将运算结果写入存储器或寄存器。

2.3 数据通路与控制器计算机的数据通路用于传输和处理数据，包括算术逻辑单元（ALU）、寄存器、数据总线等部件。

控制器负责控制数据通路和各个部件的工作，根据指令的要求生成控制信号。

三、数字逻辑与计算机组成原理的关系数字逻辑和计算机组成原理密切相关，二者相互依存。

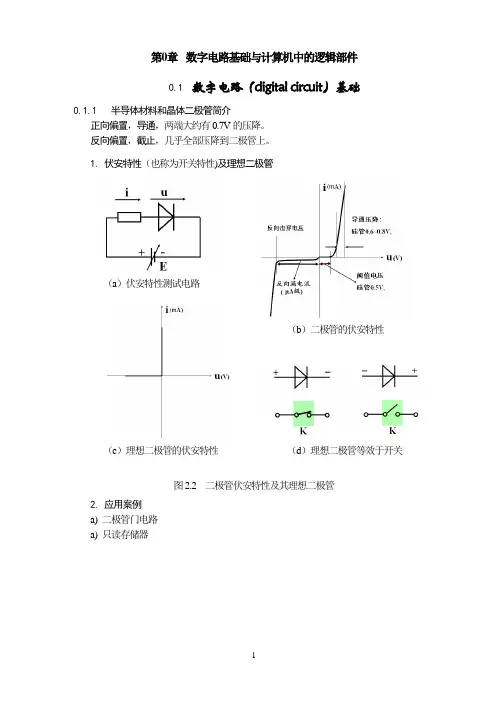

第0章 数字电路基础与计算机中的逻辑部件0.1数字电路（digital circuit ）基础0.1.1 半导体材料和晶体二极管简介正向偏置，导通，两端大约有0.7V 的压降。

反向偏置，截止，几乎全部压降到二极管上。

1. 伏安特性（也称为开关特性)及理想二极管2. 应用案例 a) 二极管门电路 a) 只读存储器图2.2 二极管伏安特性及其理想二极管（a ）伏安特性测试电路（b ）二极管的伏安特性 （c ）理想二极管的伏安特性（d ）理想二极管等效于开关0.1.2 双极型三极管的结构及其伏安特性1．双极型三极管（也称为晶体管transistor)的结构 两个PN 结（发射结、集电结），包括NPN 型和PNP 型两种 三个电极：发射极e 、基极b 和集电极c 。

结构特点：发射区掺杂浓度高（有利于发射），基区薄、掺杂低（有利于传输），集电区面积大（有利于收集）2．输出伏安特性工作状态有：饱和、截止和放大三种 数字电路常用两种，即工作在开关状态图2.3 二极管门电路图2.4 二极管只读存储器 图2.5 双极型三极管（a ）NPN 型 （b ）PNP 型 图2.7 反相器、可控开关（a ） （b ）3. 应用案例 a) 三极管反相器 b) 三极管存储单元0.1.3 MOS 管的结构和它的伏安特性1. 结构与符号增强型MOS 管：用电场控制输出电流 分为N 沟道(NMOS)、P 沟道(PMOS) 电极：源极（Source)、栅极（Gate ）、漏极（Drain ），衬底与源极连，多数源漏可互换2. 输出伏安特性截止与深度饱和状态下GS 间相当于一个几pF 的电容。

NMOS 反相器，理想MOS 管是一个可控开关。

3. 应用案例a) CMOS 反相器CMOS （Complementary 互补）：同时使用NMOS 和PMOS 管 功耗极小的CMOS 反相器。

图2.8 三极管只读存储器图2.9 增强型MOS 管的结构及其符号图2.11 NMOS 反相器、理想MOS 管（a ） （b ）b)单管动态存储器一位单管动态存储器基本电路，T为NMOS管字线为高：T导通（注意：源漏可互换），通过位线对它进行读写EPROM、EEPROM和flashMemory的都是基于MOS管的工作原理。

数字逻辑电路基础知识整理数字逻辑电路是由离散的数字信号构成的电子电路系统，主要用于处理和操作数字信息。

它是计算机和其他数字系统的基础。

以下是一些数字逻辑电路的基础知识的整理：1. 逻辑门：逻辑门是数字电路的基本构建单元。

它们根据输入信号的逻辑关系生成输出信号。

常见的逻辑门有与门、或门、非门、异或门等。

其中，与门输出仅当所有输入都为1时才为1；或门输出仅当至少一个输入为1时才为1；非门将输入信号取反；异或门输出仅当输入中的1的数量为奇数时才为1。

2. 逻辑运算：逻辑运算是对逻辑门的扩展，用于实现更复杂的逻辑功能。

常见的逻辑运算包括与运算、或运算、非运算、异或运算等。

与运算将多个输入信号进行AND操作，返回结果；或运算将多个输入信号进行OR操作，返回结果；非运算对输入信号进行取反操作；异或运算将多个输入信号进行异或操作，返回结果。

3. 编码器和解码器：编码器将多个输入信号转换为较少数量的输出信号，用于压缩信息；解码器则将较少数量的输入信号转换为较多数量的输出信号，用于还原信息。

常用的编码器有优先编码器和BCD编码器，常用的解码器有二进制-十进制解码器和译码器。

4. 多路选择器：多路选择器根据选择输入信号从多个输入信号中选择一个信号输出。

它通常有一个或多个选择输入信号和多个数据输入信号。

选择输入信号决定了从哪个数据输入信号中输出。

多路选择器可用于实现多路复用、数据选择和信号路由等功能。

5. 触发器和寄存器：触发器是存储单元，用于存储和传输信号。

常见的触发器有弗洛普触发器、D触发器、JK触发器等。

寄存器由多个触发器组成，用于存储和传输多个比特的数据。

6. 计数器和时序电路：计数器用于计数和生成递增或递减的序列。

它通过触发器和逻辑门组成。

时序电路在不同的时钟脉冲或控制信号下执行特定的操作。

常见的时序电路有时钟发生器、定时器和计数器。

7. 存储器：存储器用于存储和读取数据。

常见的存储器包括随机存取存储器（RAM）和只读存储器（ROM）。
