真空吸盘真空发生器选型说明

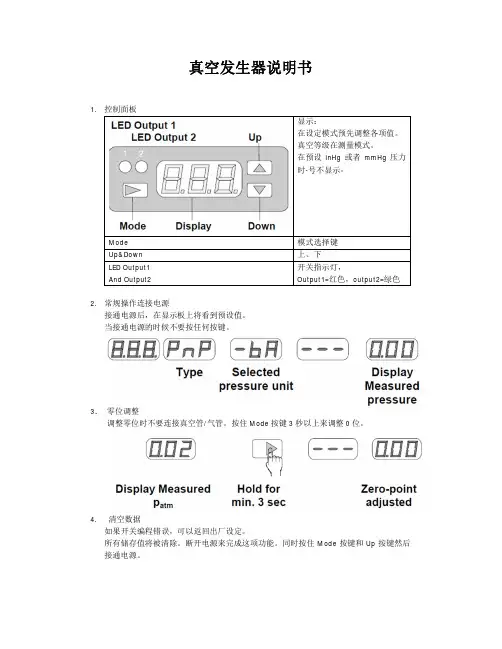

真空发生器说明书1.控制面板显示：在设定模式预先调整各项值。

真空等级在测量模式。

在预设inHg 或者mmHg 压力时-号不显示。

Mode 模式选择键Up&Down 上、下LED Output1And Output2开关指示灯，Output1=红色，output2=绿色2.常规操作连接电源接通电源后，在显示板上将看到预设值。

当接通电源的时候不要按任何按键。

3．零位调整调整零位时不要连接真空管/气管。

按住Mode 按键3秒以上来调整0位。

4.清空数据如果开关编程错误，可以返回出厂设定。

所有储存值将被清除。

断开电源来完成这项功能。

同时按住Mode 按键和Up 按键然后接通电源。

接通电源后，会显示CLA。

当松开按键后会分别显示-bA，bA。

当按Mode一次时，选择的压力将会被确认及储存。

要调整另外一种压力时见6.35.出厂设定真空开关各项出厂值如下单位输出1输出2Bar HYS,N.O.HYS,N.O.这些设定是可更改的（可被编辑）下列章节将介绍如何编辑。

内置了一个最少可保存10年的电可擦只读存储器。

数据最少可在写入10000次。

N.O=常开，N.C.=常闭，HYS=操作模式“迟滞模式”；工作模式的初始值表格见第8节。

6.设定输出配置（常开或常闭）和压力单位（如：bar）要设定输出模式及压力单位，按住并保持Mode键，然后按Up键。

显示屏将在’’ou 1’’和’’n.o’’交替变换显示。

6.1为Output1选择 N.O.或者N.C.按Up或者Down来更改设定。

按Mode键储存。

接下来开关将显示Output2的设定选择。

将会在’’ou 2’’和’’n.o’’交替变换显示。

6.2为Output2选择 N.O.或者N.C.按Up或者Down来更改设定。

按Mode键储存。

接下来将显示压力单位的选择。

6.3调整压力单位按Up或者Down来更改设定。

按Mode键储存。

型号VS-V-D可能的单位为型号VS-P10-D可能的单位为7.调整工作模式7.1调整output1例如：开关VS-V-D，output1有“迟滞模式”开关点：-0,6 bar迟滞：0,15bar更多信息参考第8节。

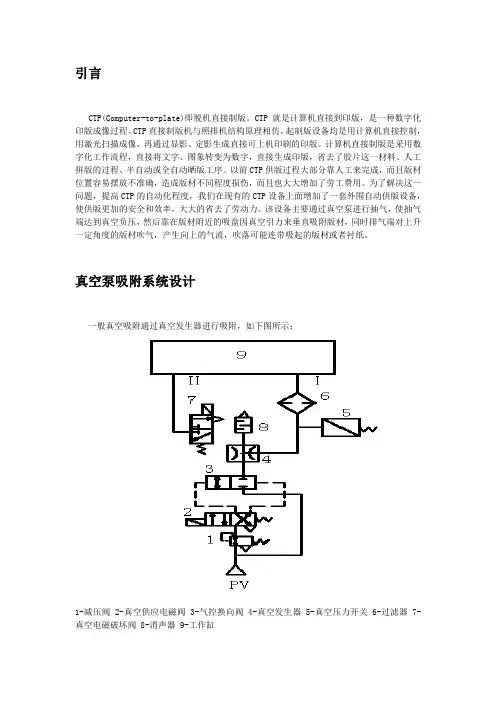

引言CTP(Computer-to-plate)即脱机直接制版。

CTP就是计算机直接到印版，是一种数字化印版成像过程。

CTP直接制版机与照排机结构原理相仿。

起制版设备均是用计算机直接控制，用激光扫描成像，再通过显影、定影生成直接可上机印刷的印版。

计算机直接制版是采用数字化工作流程，直接将文字、图象转变为数字，直接生成印版，省去了胶片这一材料、人工拼版的过程、半自动或全自动晒版工序。

以前CTP供版过程大部分靠人工来完成，而且版材位置容易摆放不准确，造成版材不同程度损伤，而且也大大增加了劳工费用。

为了解决这一问题，提高CTP的自动化程度，我们在现有的CTP设备上面增加了一套外围自动供版设备，使供版更加的安全和效率，大大的省去了劳动力。

该设备主要通过真空泵进行抽气，使抽气端达到真空负压，然后靠在版材附近的吸盘因真空引力来垂直吸附版材，同时排气端对上升一定角度的版材吹气，产生向上的气流，吹落可能连带吸起的版材或者衬纸。

真空泵吸附系统设计一般真空吸附通过真空发生器进行吸附，如下图所示：1-减压阀 2-真空供应电磁阀 3-气控换向阀 4-真空发生器 5-真空压力开关 6-过滤器 7-真空电磁破坏阀 8-消声器 9-工作缸真空发生器系统原理图如图所示, 图中的PV 为供压口，真空供应电磁阀2 通电后，气控换向阀3 左端进气，压缩空气通过气控换向阀3 和真空发生器4 喷射，使真空吸取口Ⅰ产生负压吸住工件。

当吸稳工件，真空度达到真空压力开关 5 所设定的压力时，则发出电信号，进行工作。

当真空破坏电磁阀7 通电后（真空供应电磁阀2 同时断电），空气经真空破坏电磁阀7、密闭腔Ⅱ处进入真空吸附夹具密封腔，消除真空，释放工件。

但是由于我们要求是用真空泵来产生真空负压，并需要排气端对版材进行吹气，所以真空发生器无法满足要求。

一般真空泵吸附物体的整个系统需要有过滤器，电磁阀，消声器等气动元件组成，为了满足真空泵抽气端吸气产生真空负压，排气端吹气产生正压，设计了2套不同气压回路，如图所示：图1图1这套回路主要有1-喷嘴、2-气泵、3-两位三通电磁阀、4-过滤器、5-气源、6-减压阀、7-压力表、8-单向阀、9-消音器、10-两位三通电磁阀、11-过滤器、12-吸盘组合、13-版材或者衬纸。

真空吸盘电磁阀选型例题真空吸盘电磁阀是用来控制真空吸盘的装置。

在工业生产过程中，真空吸盘广泛应用于各种物料的搬运、固定、定位等工作中。

而真空吸盘电磁阀作为控制真空吸盘的重要组成部分，其选型对于整个系统的稳定性和效率至关重要。

本文将以真空吸盘电磁阀选型为例，详细介绍选型的思路、方法和注意事项。

一、选型思路1. 了解工况参数: 在选型之前，首先需要了解工况参数，如吸盘的尺寸、负载力大小、工作环境温度等。

这些参数将直接影响到选型的结果，因此必须详细了解。

2. 确定功能需求: 根据实际需求确定所需的真空吸盘电磁阀的功能，例如对吸盘的吸力控制、释放时间的控制等。

不同的功能需求将对选型产生影响，需要根据实际情况进行合理的选择。

3. 选择适用类型: 根据实际需求和工况参数，选择适用于该工况的真空吸盘电磁阀类型。

常见的有单向电磁阀、双向电磁阀、电磁阀组合等多种类型，需要根据实际的工作要求进行选择。

4. 确定规格参数: 根据前面的选型结果，进一步确定真空吸盘电磁阀的规格参数，如公称直径、工作电压、启闭时间等。

这些参数将直接决定真空吸盘电磁阀的性能和使用寿命，因此需要认真选择。

二、选型方法在进行真空吸盘电磁阀选型时，可以采用以下方法进行：1. 市场调研方法: 通过市场调研的方式，了解市场上常见的真空吸盘电磁阀品牌、型号和性能参数。

通过对比不同品牌和型号的优缺点，确定适用于自己工况的产品。

2. 参考同类应用案例: 可以参考与自己工况相似的应用案例，了解其选用的真空吸盘电磁阀型号和性能参数。

如果条件允许，还可以亲自去参观这些案例现场，了解真空吸盘电磁阀的实际应用情况。

3. 咨询专业品牌: 可以咨询专业的真空吸盘电磁阀品牌厂家，向他们了解产品的性能参数和选型建议。

专业的品牌厂家会根据实际需求，提供最合适的产品方案。

4. 进行实验验证: 可以选购几款符合自己需求的真空吸盘电磁阀进行实验验证，通过实际测试来确定最合适的产品。

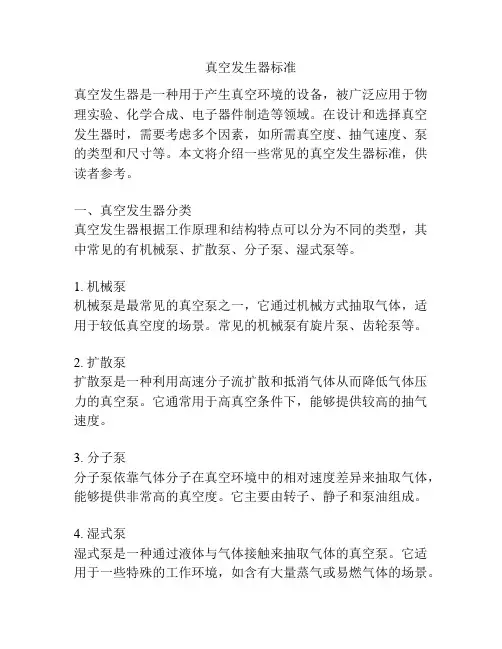

真空发生器标准真空发生器是一种用于产生真空环境的设备，被广泛应用于物理实验、化学合成、电子器件制造等领域。

在设计和选择真空发生器时，需要考虑多个因素，如所需真空度、抽气速度、泵的类型和尺寸等。

本文将介绍一些常见的真空发生器标准，供读者参考。

一、真空发生器分类真空发生器根据工作原理和结构特点可以分为不同的类型，其中常见的有机械泵、扩散泵、分子泵、湿式泵等。

1. 机械泵机械泵是最常见的真空泵之一，它通过机械方式抽取气体，适用于较低真空度的场景。

常见的机械泵有旋片泵、齿轮泵等。

2. 扩散泵扩散泵是一种利用高速分子流扩散和抵消气体从而降低气体压力的真空泵。

它通常用于高真空条件下，能够提供较高的抽气速度。

3. 分子泵分子泵依靠气体分子在真空环境中的相对速度差异来抽取气体，能够提供非常高的真空度。

它主要由转子、静子和泵油组成。

4. 湿式泵湿式泵是一种通过液体与气体接触来抽取气体的真空泵。

它适用于一些特殊的工作环境，如含有大量蒸气或易燃气体的场景。

二、参考标准在选择和应用真空发生器时，可以参考以下的一些标准：1. GB/T 6073-2010 真空技术术语该标准规定了与真空技术相关的术语和定义，如真空度、抽气速率、泵速等概念，能够帮助用户理解和选择真空发生器。

2. GB/T 17854-1999 真空泵术语该标准定义了真空泵的术语和定义，包括机械泵、扩散泵、分子泵、涡轮分子泵等多种类型的泵。

3. GB/T 6073.9-2008 真空技术.真空计量.静态压力计该标准详细描述了真空压力计的分类、基本原理、构造和使用方法，可用于选择与真空发生器配套的静态压力计。

4. ISO 21240:2019 真空技术.泵.污染物转移该标准规定了在真空系统中使用的泵的要求和测试方法，包括泵的材料、密封性能、泵油和润滑剂的使用等内容。

5. DIN 28400-2 机械泵用油该标准规定了机械泵所使用的油的要求和测试方法，包括油的挥发性、分子量和蒸汽压等指标。

SMC款ZP系列真空吸盘大小:吸盘直径Φ2Φ4Φ6Φ8Φ10Φ13Φ16Φ20Φ25Φ32Φ40Φ50平形（U）可选可选可选可选可选可选可选可选可选可选可选可选平形带肋（C）可选可选可选可选可选可选可选可选风琴形（B）可选可选可选可选可选可选可选可选可选可选TWSA品牌SMC款ZP系列真空吸盘材质：吸盘材料丁晴橡胶（黑色）硅橡胶（白色）导电硅胶无痕纳米胶（N）(S) (SE) (NM)SMC款ZP系列真空吸盘水平提升提表：吸盘直径Φ2Φ4Φ6Φ8Φ10Φ13Φ16Φ20Φ25Φ32Φ40Φ50吸盘面积（CM²）0.031 0.126 0.283 0.503 0.785 1.33 2.01 3.14 4.91 8.04 12.6 19.6真空压力（MMHG）-650 0.28 1.11 2.5 4.44 6.94 11.7 17.7 27.8 43.4 71.1 111 173 -600 0.26 1.02 2.31 4.1 6.41 10.8 16.4 25.6 40.0 65.6 102 160.1 -550 0.23 0.94 2.11 3.76 5.87 9.9 15 23.4 36.7 60.1 93.5 147 -500 0.22 0.85 1.92 3.42 5.34 9.0 13.7 21.3 33.4 54.7 85.4 133 -450 0.19 0.77 1.73 3.07 4.83 8.1 12.3 19.2 30 49.2 76.9 120 -400 0.17 0.68 1.54 2.73 4.27 7.2 10.9 17.1 26.7 43.7 68.3 107 -350 1.15 0.6 1.35 2.39 3.74 6.3 9.6 15 23.3 38.3 60.0 93.4 -300 0.13 0.51 1.15 2.05 3.2 5.4 8.2 12.8 20.0 31.8 51.2 80.1型号ΦAΦBΦCΦD E F Y ZP02UO 2 2.6 12 7 - 12 0.8 ZP04UO 4 4.8 26 7 - 12 0.8 ZP06UO 6 7 2.5 7 - 12 0.8ZP08UO 8 9 2.5 7 - 12 1 ZP10UO 10 12 4 13 7.7 12 3 ZP13UO 13 15 4 13 7.7 12 3 ZP16UO 16 18 4 13 8.2 12.5 3.5 ZP20UO 20 23 4 15 9.5 14 4 ZP25UO 25 28 4 15 9.5 14 4 ZP32UO 32 35 4 15 10 14.5 4.5 ZP40UO 40 43 7 18 13.7 18.5 6.5 ZP50UO 50 53 7 18 14.7 19.5 7.5型号ΦAΦBΦCΦD E F Y ZP10CO 10 12 4 13 7.7 12 1.7 ZP13CO 13 15 4 13 7.7 12 1.8 ZP16CO 16 18 4 13 8.2 12.5 1.2 ZP20CO 20 23 4 15 9.5 14 1.7 ZP25CO 25 28 4 15 9.5 14 1.8 ZP32CO 32 35 4 15 10 14.5 2.3 ZP40CO 40 43 7 18 13.7 18.5 3.3 ZP50CO 50 53 7 18 14.7 19.5 3.8 型号ΦAΦBΦC D ΦKΦL Y ZP06BO 6 7 2.5 13 3.3 9.1 4 ZP08BO 8 9 2.5 13 4.7 10.1 4 ZP10BO 10 12 2.5 16 5.5 13.8 5.5 ZP13BO 13 15 2.5 18.5 8.7 19 7.5 ZP16BO 16 18 2.5 20 9.9 21 8.5 ZP20BO 20 22 3.5 23.5 12.4 25 10.5 ZP25BO 25 27 3.5 24 15.6 28 10.5 ZP32BO 32 34 3.5 29 18.9 37 14 ZP40BO 40 43 4.5 34 24.4 48 16 ZP50BO 50 53 4.5 38 32.4 57 19接管方式外螺纹内螺纹真空口方向垂直方向安装连接方式利用安装连接螺纹ZPT系列不带缓冲垂直接管式真空吸盘的选型：连接记号螺纹直径Φ2-Φ8Φ10-Φ16Φ20-Φ32Φ40-Φ50 A5 M5*0.8 可选可选A6 M6*1 可选可选可选可选A8 M8*1 可选可选内螺纹B4 M4*0.7 可选B5 M5*0.8 可选可选可选B6 M6*1 可选可选可选B8 M8*1.25 可选可选B01 Rc1/8 可选可选可选型号ΦAΦBΦCΦD E F Y ZP02UO 2 2.6 12 7 - 12 0.8 ZP04UO 4 4.8 26 7 - 12 0.8 ZP06UO 6 7 2.5 7 - 12 0.8 ZP08UO 8 9 2.5 7 - 12 1 ZP10UO 10 12 4 13 7.7 12 3 ZP13UO 13 15 4 13 7.7 12 3 ZP16UO 16 18 4 13 8.2 12.5 3.5 ZP20UO 20 23 4 15 9.5 14 4 ZP25UO 25 28 4 15 9.5 14 4 ZP32UO 32 35 4 15 10 14.5 4.5 ZP40UO 40 43 7 18 13.7 18.5 6.5 ZP50UO 50 53 7 18 14.7 19.5 7.5 型号ΦAΦBΦCΦD E F Y ZP10CO 10 12 4 13 7.7 12 1.7 ZP13CO 13 15 4 13 7.7 12 1.8 ZP16CO 16 18 4 13 8.2 12.5 1.2 ZP20CO 20 23 4 15 9.5 14 1.7 ZP25CO 25 28 4 15 9.5 14 1.8 ZP32CO 32 35 4 15 10 14.5 2.3 ZP40CO 40 43 7 18 13.7 18.5 3.3 ZP50CO 50 53 7 18 14.7 19.5 3.8 型号ΦAΦBΦC D ΦKΦL Y ZP06BO 6 7 2.5 13 3.3 9.1 4 ZP08BO 8 9 2.5 13 4.7 10.1 4ZP10BO 10 12 2.5 16 5.5 13.8 5.5 ZP13BO 13 15 2.5 18.5 8.7 19 7.5 ZP16BO 16 18 2.5 20 9.9 21 8.5 ZP20BO 20 22 3.5 23.5 12.4 25 10.5 ZP25BO 25 27 3.5 24 15.6 28 10.5 ZP32BO 32 34 3.5 29 18.9 37 14 ZP40BO 40 43 4.5 34 24.4 48 16 ZP50BO 50 53 4.5 38 32.4 57 19接管方式内螺纹、倒钩接头、快换接头真空方式垂直方向安装连接方式利用缓冲本体外螺纹SMC款ZPT系列带缓冲垂直接管式真空吸盘订购代码：①②③请参照ZP系列真空吸盘④缓冲形式J：可回转型K：不可回转型⑤缓冲行程缓冲行程适合吸盘直径6 Φ2~Φ810 Φ2~Φ5015 Φ2~Φ820 Φ10~Φ5025 Φ2~Φ830 Φ10~Φ5040 Φ10~Φ3250 Φ10~Φ50⑥真空口连接(见下表）⑦安装连接方式（见下表）连接记号螺纹直径Φ2~Φ8Φ10~Φ32Φ40~Φ50真空口连接内螺纹B3 M3*0.5 可选- -B5 M5*0.8 可选可选可选B01 Rc1/8 - - - 倒钩接头N4 Φ4尼龙管可选- -N6 Φ6尼龙管- 可选可选U4 Φ4PU软管可选- -U6 Φ6PU软管- 可选可选快换接头4 Φ4管子可选可选-6 Φ6管子可选可选可选8 Φ8管子- - 可选安装连接方式外螺纹A8 M8*1 可选- - A10 M10*1 - 可选- A14 M14*1 - - 可选接管方式快换接头真空方式水平方向安装连接方式外螺纹SMC款ZPR系列不带缓冲水平真空口接管吸盘订购码：①②③请参照ZP系列真空吸盘④真空口连接（见下表）⑤安装连接方式（见下表）连接记号软管/外螺纹Φ2~Φ8Φ10~Φ16Φ20~Φ32Φ40~Φ50真空口连接快换接头04 Φ4软管可选可选可选-06 Φ6软管可选可选可选可选08 Φ8软管- - 可选可选安装连接方式外螺纹A5 M5*0.8 可选可选- -A6 M6*1 可选可选可选可选A8 M8*1 - - 可选可选内螺纹B4 M4*0.7 可选- - -B5 M5*0.8 可选可选可选-B6 M6*1 - 可选可选可选B8 M8*1.25 - - 可选可选接管方式快换接头真空方式水平方向安装连接方式利用缓冲本体外螺纹SMC款ZPR系列带缓冲水平真空口接管吸盘订购码：①②③请参照ZP系列真空吸盘④缓冲形式J：可回转型K：不可回转型⑤缓冲行程（mm）缓冲行程适合吸盘直径6 Φ2~Φ810 Φ2~Φ5015 Φ2~Φ820 Φ10~Φ5025 Φ2~Φ830 Φ10~Φ5040 Φ10~Φ3250 Φ10~Φ50⑥真空口连接（见下表）⑦安装连接方式（见下表）连接记号软管/外螺纹Φ2~Φ8Φ10~Φ16Φ20~Φ32Φ40~Φ50真空口连接快换接头04 Φ4软管可选可选可选-06 Φ6软管可选可选可选可选08 Φ8软管- - 可选可选安装连接方式外螺纹A8 M8*1 可选- - -A10 M10*1 可选可选-A14 M14*1 - - - 可选。

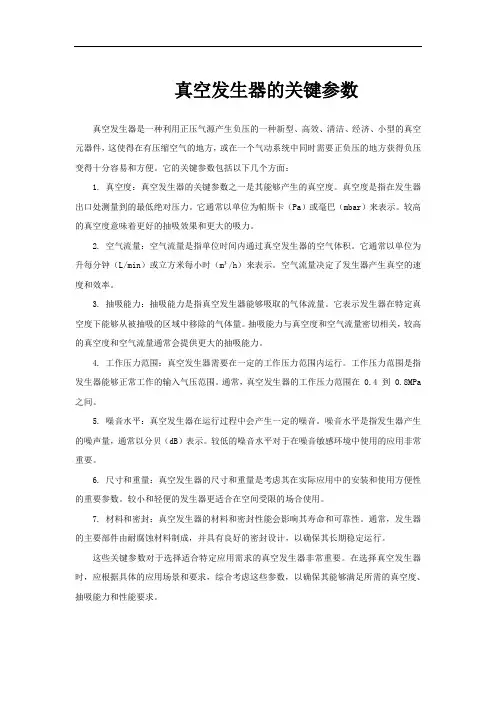

真空发生器的关键参数真空发生器是一种利用正压气源产生负压的一种新型、高效、清洁、经济、小型的真空元器件，这使得在有压缩空气的地方，或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。

它的关键参数包括以下几个方面：1. 真空度：真空发生器的关键参数之一是其能够产生的真空度。

真空度是指在发生器出口处测量到的最低绝对压力。

它通常以单位为帕斯卡（Pa）或毫巴（mbar）来表示。

较高的真空度意味着更好的抽吸效果和更大的吸力。

2. 空气流量：空气流量是指单位时间内通过真空发生器的空气体积。

它通常以单位为升每分钟（L/min）或立方米每小时（m³/h）来表示。

空气流量决定了发生器产生真空的速度和效率。

3. 抽吸能力：抽吸能力是指真空发生器能够吸取的气体流量。

它表示发生器在特定真空度下能够从被抽吸的区域中移除的气体量。

抽吸能力与真空度和空气流量密切相关，较高的真空度和空气流量通常会提供更大的抽吸能力。

4. 工作压力范围：真空发生器需要在一定的工作压力范围内运行。

工作压力范围是指发生器能够正常工作的输入气压范围。

通常，真空发生器的工作压力范围在 0.4 到 0.8MPa 之间。

5. 噪音水平：真空发生器在运行过程中会产生一定的噪音。

噪音水平是指发生器产生的噪声量，通常以分贝（dB）表示。

较低的噪音水平对于在噪音敏感环境中使用的应用非常重要。

6. 尺寸和重量：真空发生器的尺寸和重量是考虑其在实际应用中的安装和使用方便性的重要参数。

较小和轻便的发生器更适合在空间受限的场合使用。

7. 材料和密封：真空发生器的材料和密封性能会影响其寿命和可靠性。

通常，发生器的主要部件由耐腐蚀材料制成，并具有良好的密封设计，以确保其长期稳定运行。

这些关键参数对于选择适合特定应用需求的真空发生器非常重要。

在选择真空发生器时，应根据具体的应用场景和要求，综合考虑这些参数，以确保其能够满足所需的真空度、抽吸能力和性能要求。

选型1.吸附物的探讨请探讨下列事项。

①吸附物的特性表面状态，有无通气性，厌静电，厌铜离子，形状是否变化（纸张，塑料）。

②吸附物的形状吸附面的大小，平坦度（曲面的状态），形状（正方体，球体，圆筒状）③吸附物的重量④吸附物的起吊方向：水平起吊，垂直起吊2.选择吸盘1)设定真空压力设定时根据真空源的规格留出余量。

空霸睦（喷射式真空发生器）时，大致定为-66.6Kpa。

但如果吸附物有通气性，表面状态粗糙时，真空压力不会上升，则需要另行试验，请事先与本公司协商。

2）计算吸盘的直径吸盘形状为圆形时，按照下列公式计算吸盘的直径D：需要的吸盘直径（mm）M：吸附物的重量（kg）S:：安全系数水平起吊：S＝4垂直起吊：S＝8n：吸盘的个数P：真空压力（-KPa）注：重量（M）乘以9.8N即为所需要的吸附力。

考虑到吸附物的可吸附尺寸（面），所选的吸盘直径应设定为大于根据目录所得出的所需吸盘直径（D）因吸盘在吸附时会变形，吸盘的外径将增加10%左右，所以选择时，请考虑到此点，不要使吸盘从吸附物的边缘露出。

求出的吸盘直径如超出产品目录上数值时，请按照2个以上计算。

如果吸盘不是圆形的，请另行与本司协商。

计算例：水平起吊计算圆形吸盘的直径。

安全系数：因是水平起吊，所以S＝4吸附物重量：M＝0.5kg真空压力：P＝-0.7kPa吸盘个数：n=1个吸盘直径应该选择￠20因为真空压力会使吸盘变形，所以吸附面积要比吸盘直径小。

变形度根据吸盘的材质，形状，橡胶的硬度而有区别，因此，在计算得出吸盘直径时需留出余量。

安全系数中包括变形部分。

吸附面积根据吸盘直径计算吸附面积。

A:吸附面积（cm2）D:吸盘直径（mm）有效吸附面积吸盘直径虽表示吸盘的外径，但利用真空压力吸附物体时，因真空压会使橡胶变形，吸附面积也会随之缩小。

缩小后的面积即称为有效吸附面积，此时的吸盘直径即称为有效吸盘直径。

根据真空压力，吸盘橡胶的厚度以及与吸附物的摩擦系数等不同，有效吸盘直径也会有差异，一般情况可预估会缩小10%。

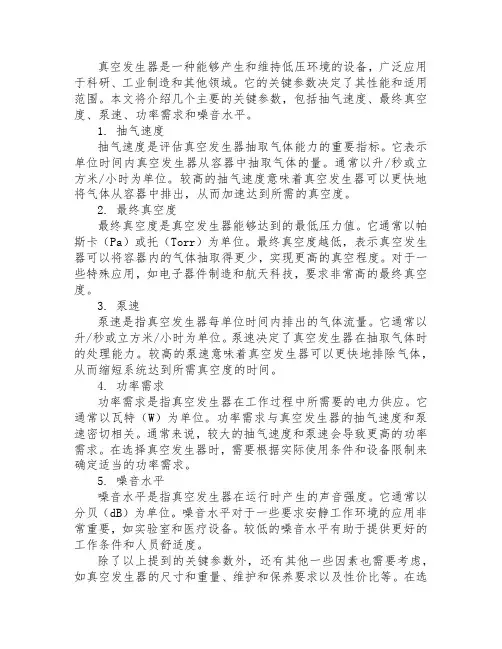

真空发生器是一种能够产生和维持低压环境的设备，广泛应用于科研、工业制造和其他领域。

它的关键参数决定了其性能和适用范围。

本文将介绍几个主要的关键参数，包括抽气速度、最终真空度、泵速、功率需求和噪音水平。

1. 抽气速度抽气速度是评估真空发生器抽取气体能力的重要指标。

它表示单位时间内真空发生器从容器中抽取气体的量。

通常以升/秒或立方米/小时为单位。

较高的抽气速度意味着真空发生器可以更快地将气体从容器中排出，从而加速达到所需的真空度。

2. 最终真空度最终真空度是真空发生器能够达到的最低压力值。

它通常以帕斯卡（Pa）或托（Torr）为单位。

最终真空度越低，表示真空发生器可以将容器内的气体抽取得更少，实现更高的真空程度。

对于一些特殊应用，如电子器件制造和航天科技，要求非常高的最终真空度。

3. 泵速泵速是指真空发生器每单位时间内排出的气体流量。

它通常以升/秒或立方米/小时为单位。

泵速决定了真空发生器在抽取气体时的处理能力。

较高的泵速意味着真空发生器可以更快地排除气体，从而缩短系统达到所需真空度的时间。

4. 功率需求功率需求是指真空发生器在工作过程中所需要的电力供应。

它通常以瓦特（W）为单位。

功率需求与真空发生器的抽气速度和泵速密切相关。

通常来说，较大的抽气速度和泵速会导致更高的功率需求。

在选择真空发生器时，需要根据实际使用条件和设备限制来确定适当的功率需求。

5. 噪音水平噪音水平是指真空发生器在运行时产生的声音强度。

它通常以分贝（dB）为单位。

噪音水平对于一些要求安静工作环境的应用非常重要，如实验室和医疗设备。

较低的噪音水平有助于提供更好的工作条件和人员舒适度。

除了以上提到的关键参数外，还有其他一些因素也需要考虑，如真空发生器的尺寸和重量、维护和保养要求以及性价比等。

在选择真空发生器时，需要根据具体应用需求综合考虑这些参数，并与供应商进行沟通以获取更详细的技术规格和选型建议。

总之，真空发生器的关键参数涵盖了抽气速度、最终真空度、泵速、功率需求和噪音水平等方面。

真空吸盘在自动化设备中的简单应用及选型发表时间：2018-08-09T11:36:14.877Z 来源：《基层建设》2018年第17期作者：吴帅韩文斌[导读] 摘要：随着工业自动化的普及，真空设备在拾取、传送等领域被广泛使用。

沈阳明匠智能科技研发有限公司辽宁沈阳 110000 摘要：随着工业自动化的普及，真空设备在拾取、传送等领域被广泛使用。

本文是笔者结合自身工作中所遇到的实例，向大家分享一下如何选择真空吸盘及真空发生器。

关键词：真空吸盘真空发生器流量真空设备属于气动元件，因此，一套完整的真空设备也需要包括气源、空气处理元件（空气过滤器、气动三联件等）、气动控制元件（压力控制阀等、电磁阀等）、气动辅助元件（消音器、气管接头等）以及真空系统（真空产生设备、真空发生器、真空过滤器等）。

下面笔者结合某厂的一台上料设备中所应用到的真空元件选型过程，向大家介绍一下在日常中遇到真空元件改如何计算选型。

某厂的一台上料设备长2100mm、宽800mm、高1200mm，物料为长1500-3000mm、宽12-50mm、厚4-40mm的木板，木板密度为1.2g/cm3。

那么，通过公式质量=密度×体积得出：长度为3000mm宽度为50mm厚度为40mm的木板的质量为7.2kg。

知道了物料的质量，下面我们开始选择真空吸盘，真空吸盘的形状有以下几种：1. 平直型：适合吸吊表面平整的物料；2. 平直带肋型：适合吸吊易变性的物料；3. 深凹型：适合吸吊表面为曲面的物料；4. 风琴型：适用于没有安装缓冲的空间或者物料吸吊面倾斜的场合。

本案例中的物料为木板，表面平整且不易变形，放置的平台足够平整、空间充足，因此选择吸盘时选择平直型即可。

按照设备的设计布局，初步选定真空吸盘的数量为6个，吸吊方式为水平吸吊，由以下公式得出D≥26.4mm。

因此在使用时选择的真空吸盘直径大于等于26.4mm即可满足使用要求，由于吸盘为平直型，在选择金具的时候我们就要选择带有缓冲的金具进行搭配，以避免真空吸盘在运动的过程中与物料发生碰撞导致吸盘金具变形甚至折断。
