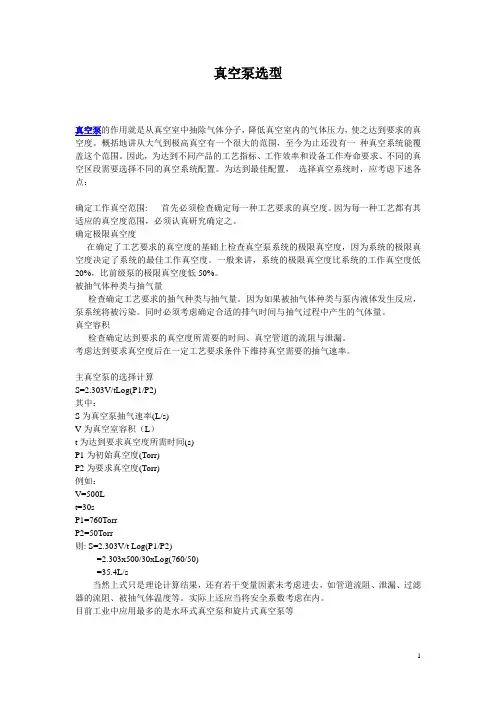

真空泵选型真空泵的作用就是从真空室中抽除气体分子,降低真空室内的气体压力,使之达到要求的真空度。
概括地讲从大气到极高真空有一个很大的范围,至今为止还没有一种真空系统能覆盖这个范围。
因此,为达到不同产品的工艺指标、工作效率和设备工作寿命要求、不同的真空区段需要选择不同的真空系统配置。
为达到最佳配置,选择真空系统时,应考虑下述各点:确定工作真空范围: ----首先必须检查确定每一种工艺要求的真空度。
因为每一种工艺都有其适应的真空度范围,必须认真研究确定之。
确定极限真空度----在确定了工艺要求的真空度的基础上检查真空泵系统的极限真空度,因为系统的极限真空度决定了系统的最佳工作真空度。
一般来讲,系统的极限真空度比系统的工作真空度低20%,比前级泵的极限真空度低50%。
被抽气体种类与抽气量检查确定工艺要求的抽气种类与抽气量。
因为如果被抽气体种类与泵内液体发生反应,泵系统将被污染。
同时必须考虑确定合适的排气时间与抽气过程中产生的气体量。
真空容积检查确定达到要求的真空度所需要的时间、真空管道的流阻与泄漏。
考虑达到要求真空度后在一定工艺要求条件下维持真空需要的抽气速率。
主真空泵的选择计算S=2.303V/tLog(P1/P2)其中:S为真空泵抽气速率(L/s)V为真空室容积(L)t为达到要求真空度所需时间(s)P1为初始真空度(Torr)P2为要求真空度(Torr)例如:V=500Lt=30sP1=760TorrP2=50Torr则: S=2.303V/t Log(P1/P2)=2.303x500/30xLog(760/50)=35.4L/s当然上式只是理论计算结果,还有若干变量因素未考虑进去,如管道流阻、泄漏、过滤器的流阻、被抽气体温度等。
实际上还应当将安全系数考虑在内。
目前工业中应用最多的是水环式真空泵和旋片式真空泵等一般的要求是:1、真空度、真空容积、主要介质、温度、主要容积类设备。
2、真空流入介质及流量、压力、温度、规律。
CTP(Computer-to-plate) 即脱机直接制版。
CTP 就是计算机直接到印版,是一种数字化印版成像过程。
CTP直接制版机与照排机结构原理相仿。
起制版设备均是用计算机直接控制,用激光扫描成像,再通过显影、定影生成直接可上机印刷的印版。
计算机直接制版是采用数字化工作流程,直接将文字、图象转变为数字,直接生成印版,省去了胶片这一材料、人工拼版的过程、半自动或全自动晒版工序。
以前CTP供版过程大部分靠人工来完成,而且版材位置容易摆放不准确,造成版材不同程度损伤,而且也大大增加了劳工费用。
为了解决这一问题,提高CTP的自动化程度,我们在现有的CTP设备上面增加了一套外围自动供版设备,使供版更加的安全和效率,大大的省去了劳动力。
该设备主要通过真空泵进行抽气,使抽气端达到真空负压,然后靠在版材附近的吸盘因真空引力来垂直吸附版材,同时排气端对上升一定角度的版材吹气,产生向上的气流,吹落可能连带吸起的版材或者衬纸。

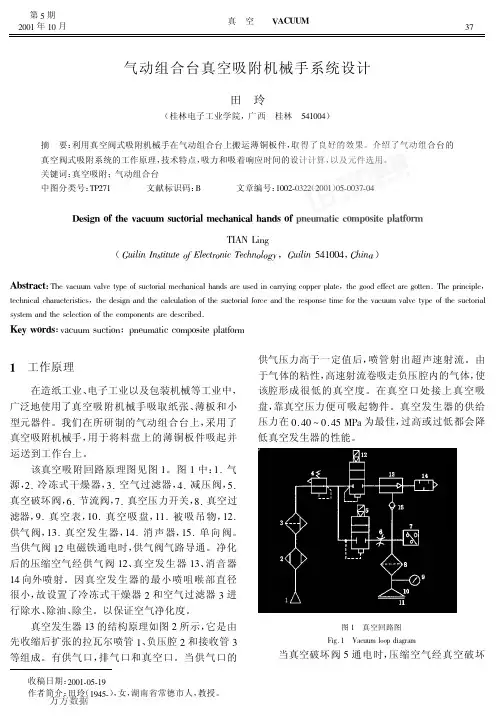

真空泵吸附系统设计1- 减压阀2- 真空供应电磁阀3- 气控换向阀4- 真空发生器5- 真空压力开关6- 过滤器7-真空电磁破坏阀8- 消声器9- 工作缸真空发生器系统原理图如图所示, 图中的PV 为供压口,真空供应电磁阀 2 通电后,气控换向阀3 左端进气,压缩空气通过气控换向阀 3 和真空发生器4 喷射,使真空吸取口Ⅰ产生负压吸住工件。
当吸稳工件,真空度达到真空压力开关 5 所设定的压力时,则发出电信号,进行工作。
当真空破坏电磁阀7 通电后(真空供应电磁阀 2 同时断电),空气经真空破坏电磁阀7、密闭腔Ⅱ处进入真空吸附夹具密封腔,消除真空,释放工件。
但是由于我们要求是用真空泵来产生真空负压,并需要排气端对版材进行吹气,所以真空发生器无法满足要求。
一般真空泵吸附物体的整个系统需要有过滤器,电磁阀,消声器等气动元件组成,为了满足真空泵抽气端吸气产生真空负压,排气端吹气产生正压,设计了2套不同气压回路,如图所示:图1图1 这套回路主要有1- 喷嘴、2- 气泵、3- 两位三通电磁阀、4- 过滤器、5- 气源、6- 减压阀、7-压力表、8-单向阀、9-消音器、10-两位三通电磁阀、11-过滤器、12-吸盘组合、13-版材或者衬纸。
空压气动元件原理选型及应用细节简述 1空压机机型选择排气量是空压机的主要参数之一,选择空压机的气量要和所需的排气量相匹配,如果用气量大而空压机排气量小,风动工具一开动,会造成空压机排气压力的大大降低,而不能驱动风动工具。
当然盲目追求大排气量也是错误的,因为排气量越大压缩机配的电机越大,不但价格高,而且浪费购置资金,使用时也会浪费电力能源。
另外,在选排气量时还要考虑高峰用量和通常用量及低谷用量。
如果低谷用量较大,而通常用量和高峰用量都不大,国外通常的办法是以较小排气量的空压机并联取得较大的排气量,随着用气量增大而逐一开机,这样不但对电网有好处,而且能节约能源。
一般工厂用平均消耗量和为依据求设计容量q2的计算方法q2=σq0k (1+φ1+φ2+φ3)m3/hq2─设计容量m3/hσq0─用气设备或车间平均消耗量总和m3/hk─消耗量不平等系数1.2~1.4φ1─管道漏损系数.当管道全长小于1km时取0.1;小于1.5km时,取0.15;大于2 km时取0.2φ2─用气设备磨损增耗量系数0.15~0.2φ3─未预见的消耗量系数为0.1机械工厂常采用这种计算方法来确定压缩空气站设计容量。
当然以上为参考计算方法,各行业应根据行业的自身特点、传统习惯和经验进行选用。
当净化系统中采用有热或无热再生吸附干燥器时,其设计容量还需分别增加8%~10%或15%~20%再生自耗气量。
1、一般工厂都采用平均消耗量和为依据求设计容量q 2的计算方法2、活塞机淘汰可以根据铭牌气量或者电机的功率并留有15%的余量。
2排气压力的确定因为对风动工具而言其压力余量太小,输气距离稍远一些就不能使用,首先保证使用的最高压力的基础上要充分考虑到气体在管内流动时,在直线管段产生摩擦阻力;在阀门、三通、弯头、变径管等处产生局部阻力,从而导致气体压力损耗。
一段管路长度内的压力降可从表中查取计算得到根据经验总的压力损失在管路长100米内应不超过0.4kg/cm2为宜,如果超过上述数据,就必须增加设计压力2真空阀的分类及标准真空阀是其工作压力低于标准大气压应用于真空系统的阀门。

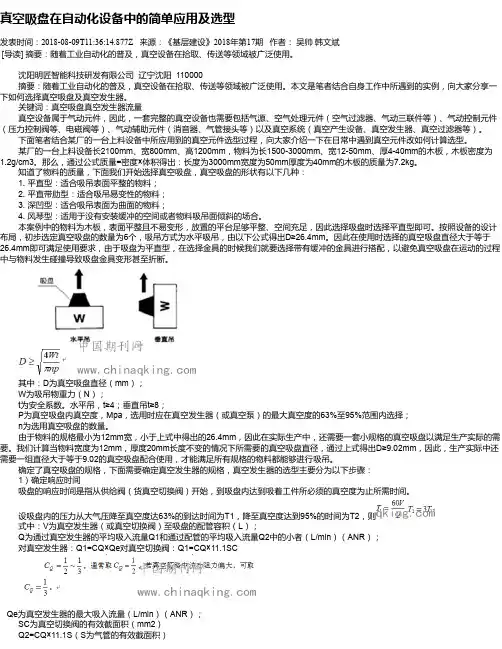

真空吸盘在自动化设备中的简单应用及选型发表时间:2018-08-09T11:36:14.877Z 来源:《基层建设》2018年第17期作者:吴帅韩文斌[导读] 摘要:随着工业自动化的普及,真空设备在拾取、传送等领域被广泛使用。
沈阳明匠智能科技研发有限公司辽宁沈阳 110000 摘要:随着工业自动化的普及,真空设备在拾取、传送等领域被广泛使用。
本文是笔者结合自身工作中所遇到的实例,向大家分享一下如何选择真空吸盘及真空发生器。

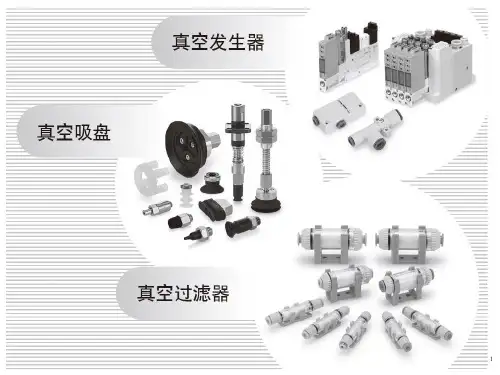

关键词:真空吸盘真空发生器流量真空设备属于气动元件,因此,一套完整的真空设备也需要包括气源、空气处理元件(空气过滤器、气动三联件等)、气动控制元件(压力控制阀等、电磁阀等)、气动辅助元件(消音器、气管接头等)以及真空系统(真空产生设备、真空发生器、真空过滤器等)。
下面笔者结合某厂的一台上料设备中所应用到的真空元件选型过程,向大家介绍一下在日常中遇到真空元件改如何计算选型。
某厂的一台上料设备长2100mm、宽800mm、高1200mm,物料为长1500-3000mm、宽12-50mm、厚4-40mm的木板,木板密度为1.2g/cm3。
那么,通过公式质量=密度×体积得出:长度为3000mm宽度为50mm厚度为40mm的木板的质量为7.2kg。

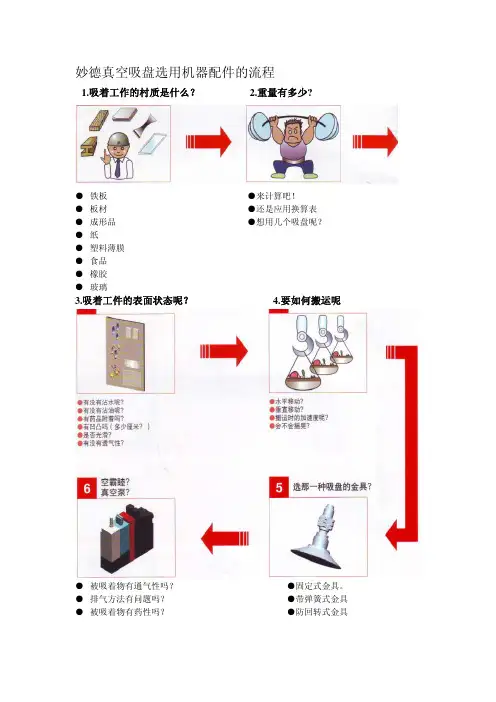

知道了物料的质量,下面我们开始选择真空吸盘,真空吸盘的形状有以下几种:1. 平直型:适合吸吊表面平整的物料;2. 平直带肋型:适合吸吊易变性的物料;3. 深凹型:适合吸吊表面为曲面的物料;4. 风琴型:适用于没有安装缓冲的空间或者物料吸吊面倾斜的场合。
本案例中的物料为木板,表面平整且不易变形,放置的平台足够平整、空间充足,因此选择吸盘时选择平直型即可。
按照设备的设计布局,初步选定真空吸盘的数量为6个,吸吊方式为水平吸吊,由以下公式得出D≥26.4mm。
因此在使用时选择的真空吸盘直径大于等于26.4mm即可满足使用要求,由于吸盘为平直型,在选择金具的时候我们就要选择带有缓冲的金具进行搭配,以避免真空吸盘在运动的过程中与物料发生碰撞导致吸盘金具变形甚至折断。

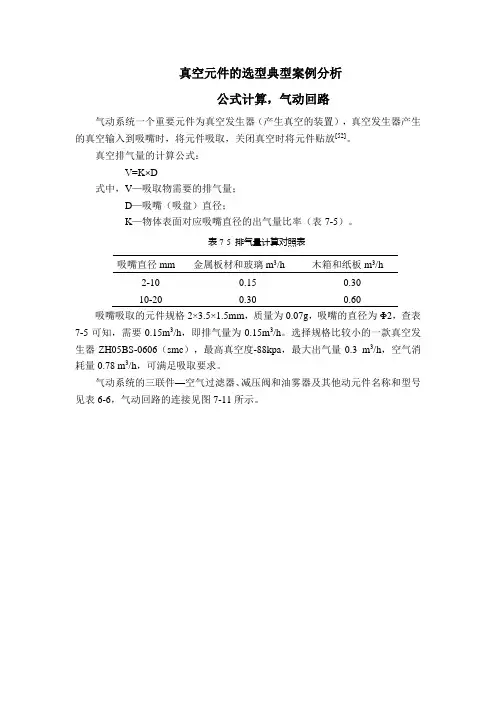

真空元件的选型典型案例分析公式计算,气动回路气动系统一个重要元件为真空发生器(产生真空的装置),真空发生器产生的真空输入到吸嘴时,将元件吸取,关闭真空时将元件贴放[52]。
