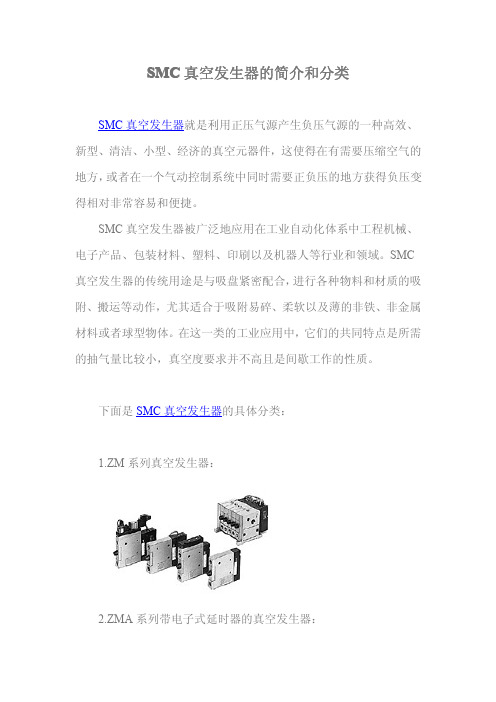

SMC真空发生器

真空发生器就是利用正压气源产生负压的一种新型，高效，清洁，经济，小型的真空元器件，这使得在有压缩空气的地方，或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。

真空发生器广泛应用在工业自动化中机械，电子，包装，印刷，塑料及机器人等领域.真空发生器的传统用途是真空吸盘配合，进行各种物料的吸附，搬运，尤其适合于吸附易碎，柔软，薄的非铁，非金属材料或球型物体.在这类应用中，一个共同特点是所需的抽气量小，真空度要求不高且为间歇工作。

笔者认为对真空发生器的抽吸机理和影响其工作性能因素的分析研究，对正负压气路的设计和选用有着不可忽视的实际意义。

1、真空发生器的工作原理真空发生器的工作原理是利用喷管高速喷射压缩空气，在喷管出口形成射流，产生卷吸流动.在卷吸作用下，使得喷管出口周围的空气不断地被抽吸走，使吸附腔内的压力降至大气压以下，形成一定真空度。

如图1所示。

图1 真空发生器工作原理示意图由流体力学可知，对于不可压缩空气气体(气体在低速进，可近似认为是不可压缩空气)的连续性方程A1v1= A2v2式中A1，A2----管道的截面面积，m2v1，v2----气流流速，m/s由上式可知，截面增大，流速减小；截面减小，流速增大。

对于水平管路，按不可压缩空气的伯努里理想能量方程为P1+1/2ρv12=P2+1/2ρv22式中P1，P2----截面A1，A2处相应的压力，Pav1，v2----截面A1，A2处相应的流速，m/sρ----空气的密度，kg/m2由上式可知，流速增大，压力降低，当v2>>v1时，P1>>P2。

当v2增加到一定值，P2将小于一个大气压务，即产生负压.故可用增大流速来获得负压，产生吸力。

按喷管出口马赫数M1(出口流速与当地声速之比)分类，真空发生器可分为亚声速器管型(M1<1)，声速喷管型(M1=1)和超声速喷管型(M1>1).亚声速喷管和声速喷管都是收缩喷管，而超声速喷管型必须是先收缩后扩张形喷管(即Laval喷嘴).为了得到最大吸入流量或最高吸入口处压力，真空发生器都设计成超声速喷管型。

机 种 名 称小型真空单元 真空发生器/真空泵系统系 列ZB系列使用说明书目录安全注意事项 2 型号表示・型号体系 9 产品各部分名称 12 安装・设置 13 空气源 15 使用供给压力 16 配管 16 V通口Ass’y品的使用 17 关于电磁阀 21 构造图・零件构成 25 维护・保养 26 滤芯更换要领 28 吸音材更换要领 28 电磁阀（供给阀・破坏阀）更换要领 29 关于集装式产品 30 关于过滤罩 30 关于破坏流量调整针阀 31 关于真空发生器的排气 31 规格 32 回路图 35 重量 37 真空发生器的排气特性・流量特性 38 真空泵系统流量特性 39 关于流量特性表 40 关于压力传感器Ass’y品 40 关于真空用压力开关Ass’y品 41 故障一览表 42安全注意事项此处所示的注意事项是为了能安全正确的使用本产品，预先防止对您和他人造成危害或损失而定。

为了表示这些事项的危险程度，将注意事项分成「注意」「警告」和「危险」三个等级。

不论哪个等级，都是与安全相关的重要内容，除了必须遵守国际规格(ISO/IEC)、日本工业规格(JIS)※1)以及其他安全规则※2以外，这些内容也请务必遵守。

*1) ISO 4414: Pneumatic fluid power -- General rules relating to systems.ISO 4413: Hydraulic fluid power -- General rules relating to systems.IEC 60204-1: Safety of machinery --Electrical equipment of machines. (Part1: General requirements)ISO 10218-1992: Manipulating industrial robots -Safety.JIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性-机械的电气装置((第1部:一般要求事项)JIS B 8433-1993: 键控工业机器人－安全性等*2) 劳动安全卫生法 等注意: 误使用时，有可能对人和物品造成损害。

真空发生器的工作原理一、概述真空发生器是一种能够将封闭空间内的气体抽取出来，形成低压甚至真空环境的设备。

它在许多领域中都有广泛的应用，如科学研究、工业生产、医疗设备等。

本文将详细介绍真空发生器的工作原理及其应用。

二、工作原理真空发生器的工作原理主要涉及到气体压力差、气体分子运动和气体抽取等方面。

1. 气体压力差真空发生器通过机械或物理手段，将封闭空间内的气体抽取出来，从而形成低压或真空环境。

在封闭空间内，气体分子不断碰撞并产生压力。

当真空发生器开始工作时，它会降低封闭空间内的气体压力，使其低于大气压。

这样，气体分子将会从高压区域向低压区域扩散，从而形成气体流动。

2. 气体分子运动气体分子在空间中以高速无规则运动，并不断与容器壁或其他气体分子碰撞。

当真空发生器开始工作时，它会利用机械或物理手段增加气体分子的平均自由路径，使其碰撞次数减少，从而减小气体压力。

常见的机械手段包括旋转叶片、螺杆、活塞等，而物理手段则包括分子筛、冷凝器等。

3. 气体抽取真空发生器通过抽取封闭空间内的气体，将其排出系统外部。

常见的气体抽取方式包括机械泵、扩散泵、吸附泵等。

机械泵通过机械运动抽取气体，扩散泵则利用气体分子的扩散效应，吸附泵则利用吸附材料吸附气体。

三、应用领域真空发生器在许多领域中有着广泛的应用。

1. 科学研究在科学研究领域，真空发生器被用于实验室中的各种实验，如材料表征、电子显微镜、质谱仪等。

通过形成低压或真空环境，科学家可以研究材料的物理性质、气体的分子结构等。

2. 工业生产在工业生产中，真空发生器被广泛应用于各种工艺过程中。

例如，真空发生器可以用于真空干燥、真空蒸馏、真空冷冻等。

通过形成低压或真空环境，可以提高工艺过程的效率和质量。

3. 医疗设备在医疗设备中，真空发生器被用于各种医疗设备的工作原理。

例如，在血液透析机中，真空发生器用于抽取血液中的废液和杂质。

在负压吸引设备中，真空发生器用于吸引伤口中的血液和分泌物。

!"#$
ZL112 ＊采用3级扩压管，吸入流量可
＊＊AC的场合，用整流器防止过电压的 发生，故无“S”。

真
空
压
力
吸入流量增加250%
吸入流量1
级
性
能
2级性
能
2级性能
ZL112
通口排气
ZL112P
带真空压力表
ZL112-G
带真空用接头
ZL112-GN
带数字式真空压力开关
ZL112-E
2-ø5.4
带供给阀、破坏阀
ZL112-K1□L□□-E25(L)-M带供给阀
!
通口排气
ZL212P
带真空压力表
ZL212-G
带真空接头
ZL212-GN
带真空用数字式压力开关
ZL212-E
标准型
带真空压力表
带真空用数字式压力开关
带真空接头
通口排气
＊采用上下重叠两个3级扩压管，
节省流量和吸入流量都是
ZL112的2倍
＊可带真空压力表或压力开关
＊可内置消声器
＊可两个方向安装(底、侧)
型号表示方法
＊无记号、真空用接头(GN)、带真空压
(G)的场合无此项。

外形尺寸图(毫米)
!"#$
ZL212。

真空发生器的工作原理一、引言真空发生器是一种常见的工业设备，用于在封闭空间中创造低压或真空环境。

它在许多领域中都有广泛的应用，如半导体制造、化学实验室、医疗设备等。

本文将详细介绍真空发生器的工作原理，包括真空发生器的组成部分、工作原理和应用。

二、真空发生器的组成部分1. 泵体：真空发生器的核心部分是泵体，它负责将气体从封闭空间中抽取出来，从而形成真空环境。

泵体通常由一个或多个泵组成，常见的泵包括旋片泵、涡旋泵、分子泵等。

2. 驱动装置：驱动装置是用于提供能量给泵体，使其能够正常运转。

常见的驱动装置包括电动机、气动驱动装置等。

3. 控制系统：控制系统用于监测和控制真空发生器的工作状态。

它通常包括压力传感器、温度传感器、电子控制器等。

4. 进气口和排气口：进气口用于将气体引入真空发生器，排气口用于将抽取出的气体排出。

三、真空发生器的工作原理真空发生器的工作原理可以简单概括为以下几个步骤：1. 泵体启动：当真空发生器启动时，驱动装置将提供能量给泵体，使其开始工作。

2. 气体抽取：泵体通过进气口将封闭空间中的气体抽取出来。

泵体内部的旋转装置或分子运动会产生负压，从而将气体吸入泵体内部。

3. 压力控制：控制系统会监测泵体内的压力，并根据预设的参数进行调节。

当压力达到设定值时，控制系统会停止泵体的工作，以保持稳定的真空环境。

4. 气体排放：当需要排放气体时，控制系统会打开排气口，将抽取出的气体排出真空发生器。

四、真空发生器的应用真空发生器在许多领域中都有广泛的应用，以下是一些常见的应用场景：1. 半导体制造：在半导体制造过程中，需要在特定的环境下进行加工和清洁。

真空发生器可以提供所需的低压或真空环境，以确保半导体器件的质量和性能。

2. 化学实验室：在化学实验室中，需要在无氧或低气压环境下进行某些实验。

真空发生器可以创造这样的环境，以满足实验的需求。

3. 医疗设备：在某些医疗设备中，需要使用真空发生器来创造负压环境，如吸引器和负压伤口护理设备等。

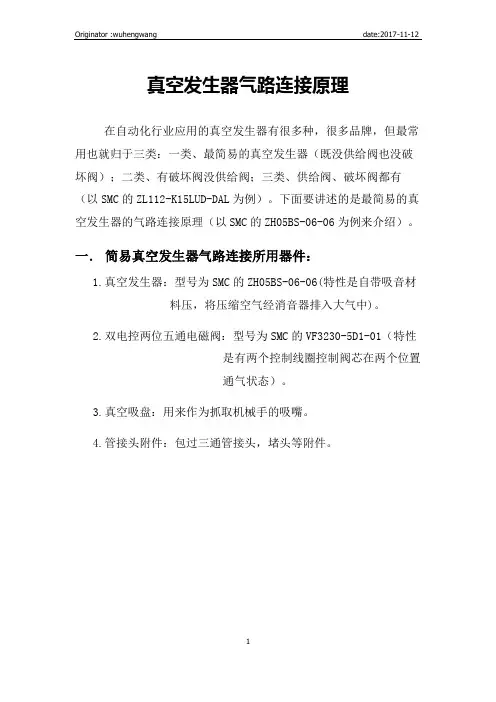

真空发生器气路连接原理在自动化行业应用的真空发生器有很多种，很多品牌，但最常用也就归于三类：一类、最简易的真空发生器（既没供给阀也没破坏阀）；二类、有破坏阀没供给阀；三类、供给阀、破坏阀都有（以SMC的ZL112-K15LUD-DAL为例）。

下面要讲述的是最简易的真空发生器的气路连接原理（以SMC的ZH05BS-06-06为例来介绍）。

一．简易真空发生器气路连接所用器件：1.真空发生器：型号为SMC的ZH05BS-06-06(特性是自带吸音材料压，将压缩空气经消音器排入大气中)。

2.双电控两位五通电磁阀：型号为SMC的VF3230-5D1-01（特性是有两个控制线圈控制阀芯在两个位置通气状态）。

3.真空吸盘：用来作为抓取机械手的吸嘴。

4.管接头附件：包过三通管接头，堵头等附件。

二．简易真空发生器气路连接原理图：2.1、下图是简易真空发生器应用的气路原理图：图中仅示意气路元件的连接方式2.2、气路原理介绍：真空发生器的产生原理就利用压缩空气的射流特点将真空进气口的气压抽掉，直至到最大限度的真空。

下面介绍产生真空和破坏真空的原理产生真空：当两位五通电磁阀阀芯在左位置P-A接通，压缩空气由真空发生器的入口进去并使得真空发生器产生真空，接到真空口的吸盘就能把要抓取的工件吸起。

破坏真空：当需要把工件掉落时只需让两位五通电磁阀右线圈得电，电磁阀的阀芯就会移到右位置（P-B接通），压缩空气就可以由B口进入三通管接头破坏吸盘接口处的真空，从而达到释放真空的目的。

三、简易真空发生器气路连接需注意的问题：3.1、电磁阀安装位置：控制真空发生器的电磁阀安装位置不宜离真空发生器太远。

原因是电磁阀与真空发生器的连接管路不能太长，尤其是连破坏真空的管路不能太长（太长会储存的压缩空气会影响真空产生的效果和及时性）3.2、电磁的EA、EB口：该场合的电磁阀不同控制执行元件（控制执行元件的压缩空气终将从电磁阀的EA、EB口经消音器释放到大气中）。

真空发生器的工作原理一、概述真空发生器是一种用于产生高度真空环境的设备，常用于科研实验、工业生产和医疗领域。

它通过一系列的工作原理和技术手段，将容器内的气体抽取出来，使容器内部的压力低于大气压，从而实现真空状态。

二、真空发生器的工作原理1. 抽气原理真空发生器的核心原理是通过抽气将容器内的气体抽取出来，从而形成真空。

常见的抽气原理有以下几种：(1) 机械泵抽气：机械泵是一种通过机械运动将气体抽取出来的设备。

它通常由旋转叶片或活塞组成，通过不断变化的容积来抽取气体。

(2) 分子泵抽气：分子泵是一种利用分子碰撞的原理将气体抽取出来的设备。

它通过高速旋转的转子将气体分子抛出真空室，从而形成真空。

(3) 涡旋泵抽气：涡旋泵是一种通过离心力将气体抽取出来的设备。

它通过旋转叶片产生离心力，将气体抛出真空室。

(4) 喷气泵抽气：喷气泵是一种通过喷射高速气流将气体抽取出来的设备。

它通过喷射高速气流产生抽气效果。

2. 密封原理真空发生器在抽气过程中需要保持容器的密封性，以防止外界空气进入容器内。

常见的密封原理有以下几种：(1) 橡胶密封：通过橡胶密封圈或橡胶垫片等材料，将容器与抽气设备连接，形成密封。

(2) 磁力密封：通过磁力将容器与抽气设备连接，形成密封。

磁力密封通常用于高温或有腐蚀性气体的真空设备。

(3) 金属密封：通过金属密封垫片或金属焊接等方式，将容器与抽气设备连接，形成密封。

金属密封通常用于高真空设备。

3. 气体排放原理在真空发生器工作过程中，会产生一些气体，需要及时排放出去，以保持设备的正常工作。

常见的气体排放原理有以下几种：(1) 机械排气：通过机械泵或涡旋泵等设备将抽取出的气体排放到大气中。

(2) 冷凝排气：通过冷凝器将气体冷凝成液体，然后排放到大气中。

(3) 吸附排气：通过吸附剂将气体吸附住，然后排放到大气中。

(4) 燃烧排气：通过燃烧将气体转化为二氧化碳和水蒸气等无害物质，然后排放到大气中。

三、真空发生器的应用领域真空发生器广泛应用于科研实验、工业生产和医疗领域。
