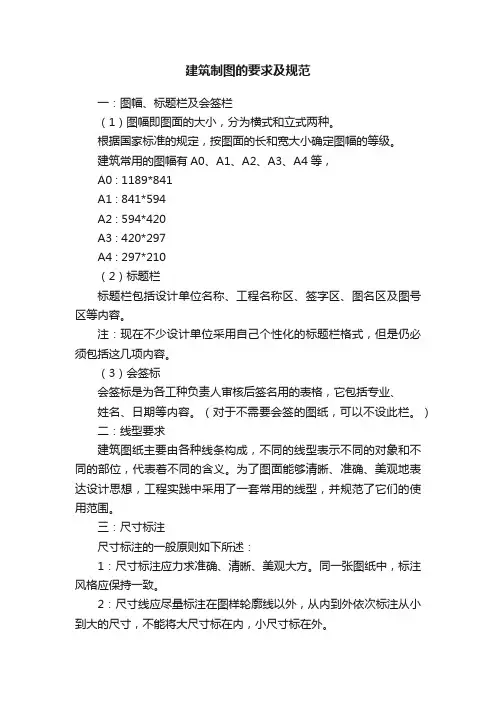

建筑制图的要求及规范
一：图幅、标题栏及会签栏
（1）图幅即图面的大小，分为横式和立式两种。
根据国家标准的规定，按图面的长和宽大小确定图幅的等级。
建筑常用的图幅有A0、A1、A2、A3、A4等，
A0 : 1189*841
A1 : 841*594
A2 : 594*420
A3 : 420*297
A4 : 297*210
（2）标题栏
标题栏包括设计单位名称、工程名称区、签字区、图名区及图号区等内容。
注：现在不少设计单位采用自己个性化的标题栏格式，但是仍必须包括这几项内容。
（3）会签标
会签标是为各工种负责人审核后签名用的表格，它包括专业、
姓名、日期等内容。（对于不需要会签的图纸，可以不设此栏。）
二：线型要求
建筑图纸主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表着不同的含义。为了图面能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规范了它们的使用范围。
三：尺寸标注
尺寸标注的一般原则如下所述：
1：尺寸标注应力求准确、清晰、美观大方。同一张图纸中，标注风格应保持一致。
2：尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内，小尺寸标在外。 3：最大的尺寸线与图样轮廓线之间的距离不应小于10mm，两条尺寸线之间的距离一般为7—10mm.
4: 尺寸界线朝向图样的端头距图样轮廓之间的距离应大于或等于2mm,不易直接与之相连。
5：在图线拥挤的地方，应合理安排尺寸线的位置，但不易与图线、文字及符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为
尺寸线。
6：室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。
四：文字说明
在一幅完整的图纸中用图线方式表现的不充分或无法用图线表
示的地方，就需要进行文字的说明。文字说明是图纸内容的重要组成
一、成品房的装修围：
厨房墙顶地饰面、橱柜及厨房电器〔不含冰箱〕安装到位
洗手间墙顶地饰面、包含洁具及五金挂件安装到位
阳台地面
厅房墙面、天花抹平并饰面乳胶漆
厅房地面玻化砖或者强化木地板铺地
成品房模压门及门套、门锁五金安装
所有窗户安装石材窗台板
厅房及厨卫、阳台灯具的安装
所有水、电路线安装到位
二、单元户施工图图纸目录
1. 封面
2. 设计说明
3. 图纸目录
4. 户型平面布置图
5. 户型天花布置图
6. 户型电路图
7. 阳台地面铺砖图
8. 阳台给排水布置图
9. 厨房放大平面图
10. 厨房地面铺砖图
11. 厨房天花灯位图
12. 厨房 A.B.C.D 立面图
13. 厨房 A.B.C.D 立面铺砖图
14. 厨房电路图
15. 厨房给排水布置图
16. 洗手间放大平面图
17. 洗手间地面铺砖图
18. 洗手间天花灯位图
19. 洗手间 A.B.C.D 立面图
20. 洗手间 A.B.C.D 立面铺砖图
21. 洗手间电路图
22. 洗手间给排水布置图
23. 窗台板大样
24. 房门及门套安装大样图
25. 门坎石或者挡水石施工大样图
三、图纸深度要求：
1. 设计说明：
整套图纸的概括说明及设计原则的阐述；
. z.
整个室材料部品的阐述；
对于没有具体图纸的部位发展统一的注释〔如厅房的立面做法、工艺要求等〕；
设计说明中可包括电气和水系统局部的说明；
2. 总平面图：
家具按 1:1 比例合理摆放，并加以注释；
标明每一个功能区域及地面材质；
户型轴线尺寸清晰；
立面索引明确清晰；
3. 天花平面：
标明吊顶材料及做法；
灯具注释，或者用图例说明；
灯具的定位尺寸及灯具大小、型号注释；
4. 厨卫立面图：
墙面的铺砖方式或者铺砖原则的注释；
开关插座的定位尺寸及定位原则说明；
住房和城乡建设部公告第749号－－关于发布国家标准《总图制图标准》的公告
文章属性
• 【制定机关】住房和城乡建设部
• 【公布日期】2010.08.18
• 【文 号】住房和城乡建设部公告第749号
• 【施行日期】2011.03.01
• 【效力等级】部门规范性文件
• 【时效性】现行有效
• 【主题分类】标准定额
正文
住房和城乡建设部公告
（第749号）
关于发布国家标准《总图制图标准》的公告
现批准《总图制图标准》为国家标准，编号为GB/T50103-2010，自2011年3月1日起实施。原《总图制图标准》GB/T50103-2001同时废止。
本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。
二○一○年八月十八日
机械制图规范设计、图纸归档、从业要求
如何规范设计。
1）系统的机械图要分总图、部件图、零件图。各件号在总图明细表上要标清楚，部件号用罗马数字表示，其他件号用阿拉伯数字表示。部件图、零件图及标准件各件号之间要留3-4行空格。
图号划分：①部件号：相当于1个大零件，在总图里能成一个独立系统的部分；②零件号：单独装在总图上的各独立零件；③标准件号：各部件间相互联接的标准件、总图里各独立零件间相互连接的标准件及单独运行的各标准外购件。
图号原则：只允许两级序号，不要多拖序号。例:总图号是ABC-0(ABC为假设的设备代号)，总图里的独立零件号就是ABC-0-1；部件图号是ABC-1，部件里面的零件就是ABC-1-1，ABC-1-1后面不要再拖序号;如发现需要超出两级序号的就应作为部件分出来，安部件图号进行编辑。各图号后面的数字尽量与件号数字相一致。
各部件里的零件及标准件均在部件图里体现，部件图里的零件不能直接在总图里标注成零件图，它要根据部件的要求进行组合加工，如该零件直接加工到成品可能就报废了。
装配图需要标注三道尺寸：①设备总外形尺寸；②各部件间的定位尺寸；③装配尺寸。
总图:各部件图号、零件图号要和总图明显表相一致，不允许出现一个零件图不知道是干什么用的，在总图或部件图的明细表上看不到。部件、零件图号标注在一条水平线上；标准件可以标注在高出部件、零件标注线的水平线上面自成一排线号。总图上要写清楚各部件之间的装配技术要求及各处的细节技术要求。
