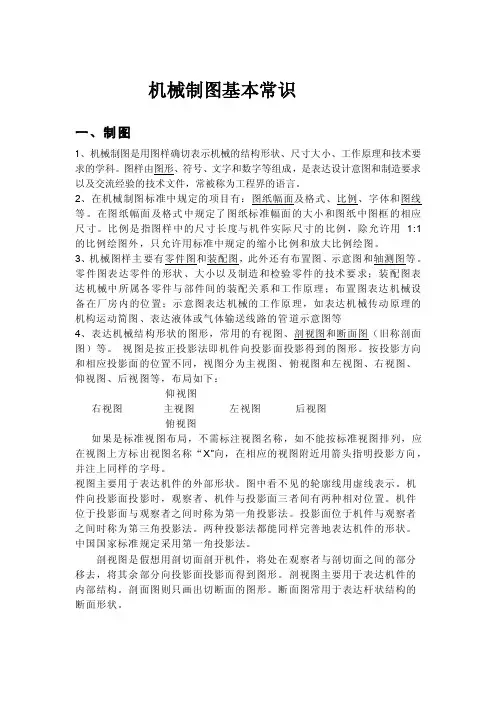

机械制图基本常识一、制图1、机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。

2、在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。

在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。

比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。

3、机械图样主要有零件图和装配图，此外还有布置图、示意图和轴测图等。

零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；布置图表达机械设备在厂房内的位置；示意图表达机械的工作原理，如表达机械传动原理的机构运动简图、表达液体或气体输送线路的管道示意图等4、表达机械结构形状的图形，常用的有视图、剖视图和断面图（旧称剖面图）等。

视图是按正投影法即机件向投影面投影得到的图形。

按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图、右视图、仰视图、后视图等，布局如下：仰视图右视图主视图左视图后视图俯视图如果是标准视图布局，不需标注视图名称，如不能按标准视图排列，应在视图上方标出视图名称“X”向，在相应的视图附近用箭头指明投影方向，并注上同样的字母。

视图主要用于表达机件的外部形状。

图中看不见的轮廓线用虚线表示。

机件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。

机件位于投影面与观察者之间时称为第一角投影法。

投影面位于机件与观察者之间时称为第三角投影法。

两种投影法都能同样完善地表达机件的形状。

中国国家标准规定采用第一角投影法。

剖视图是假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，将其余部分向投影面投影而得到图形。

剖视图主要用于表达机件的内部结构。

剖面图则只画出切断面的图形。

《机械制图基础知识综合性概述》一、引言机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

它是机械设计与制造过程中的重要环节，被誉为“工程语言”。

从古老的手工绘图到现代的计算机辅助设计，机械制图经历了漫长的发展历程，为人类的工业进步做出了巨大贡献。

本文将全面介绍机械制图的基础知识，包括基本概念、核心理论、发展历程、重要实践以及未来趋势。

二、基本概念1. 图样图样是根据投影原理、标准或有关规定表示工程对象，并有必要的技术说明的图。

它是机械制图的核心成果，主要包括零件图和装配图。

零件图用于表达单个零件的形状、尺寸和技术要求；装配图则展示了多个零件组成的部件或机器的结构和装配关系。

2. 投影法投影法是机械制图的基础原理之一。

它通过将三维物体投射到二维平面上，形成图形。

常见的投影法有中心投影法和平行投影法。

中心投影法具有立体感强的特点，但图形的大小和形状会随物体与投影面的距离而变化。

平行投影法又分为正投影法和斜投影法，其中正投影法能够准确地表达物体的形状和尺寸，是机械制图中最常用的投影方法。

3. 视图视图是根据投影法绘制的物体在不同投影面上的图形。

主要有主视图、俯视图、左视图等六个基本视图。

主视图是从物体的正面进行投影得到的视图，反映了物体的主要形状和特征；俯视图是从物体的上方进行投影得到的视图，与主视图配合可以确定物体的长度和宽度；左视图是从物体的左侧进行投影得到的视图，与主视图和俯视图配合可以确定物体的高度。

4. 尺寸标注尺寸标注是机械制图中用于表示物体大小的重要手段。

它包括尺寸线、尺寸界线、尺寸数字等要素。

尺寸线用于表示尺寸的度量范围；尺寸界线用于限定尺寸线的位置；尺寸数字则表示物体的实际尺寸大小。

在标注尺寸时，需要遵循一定的标准和规范，确保尺寸的准确性和清晰度。

三、核心理论1. 三视图投影规律主视图、俯视图和左视图之间存在着“长对正、高平齐、宽相等”的投影规律。

即主视图与俯视图的长度相等；主视图与左视图的高度相等；俯视图与左视图的宽度相等。

《机械制图》课程标准一、课程性质与任务《机械制图》课程是高职装备大类（46）的一门专业基础课程。

本课程开设在第一学期，同步课程有《公差配合与测量技术》，后续课程有《机械设计》、《机械产品数字化设计》、《数控加工工艺及编程》、《机电设备故障诊断与维修》等。

本课程培养学生严格按照规范国家制图标准，运用正投影法的基础理论及其应用（点线面、基本体、切割体、相贯体、组合体的投影），机件形状的常用表达方法，能够进行标准件的绘制，中等复杂程度的零部件的图样绘制，为今后从事机械产品设计、数控编程、工艺编制、夹具设计、设备维修及技术改造奠定基础。

二、课程目标与要求1.素质目标（1）养成爱岗敬业的劳动态度；（2）养成严谨踏实、精益求精的工匠精神；（3）养成安全第一、注重规范的职业习惯和素养；（4）增强学生勇于探索的创新精神；（5）养成自主学习、协作探究、分析问题和解决问题的能力。

2.知识目标（1）了解国家制图标准和投影法的一些基本概念；（2）掌握正投影法的基础理论及其应用；（3）掌握点线面、基本体、切割体、相贯体、组合体的投影绘制方法；（4）掌握机件形状的常用表达方法；（5）掌握标准件的绘制；（6）掌握绘制（含零部件测绘）和阅读机械图样方法，学会标注尺寸，确定技术要求，初步具备中等复杂程度零部件的绘图能力。

3.能力目标（1）培养学生掌握基本的制图知识；（2）培养学生能够熟练的看懂基本的三视图，分析空间构型；（3）培养学生识读机械图样的能力；（4）培养学生绘制机械图样的能力；（5）培养学生严格遵守国家标准的意识，及运用和贯彻国家标准的初步能力；（6）培养学生的综合能力：观察事物、发现问题、分析问题、解决问题的能力。

三、课程结构与内容（一）教学载体针对“机械产品图样识读和绘制”的学习任务，课题组共同研究后确认以一级圆柱齿轮减速器为载体，以典型零件、数控加工零件和模具作为辅助。

该载体的零部件具有典型性，普遍性的特点。

（二）课程内容本课程程划分为7个项目，共64学时。

机械制图配合公差全套的机械制图教案第一章：机械制图基础1.1 制图国家标准学习国家制图标准的基本规定，包括图幅、比例、字体、线型等。

1.2 绘图工具及材料介绍绘图板、丁字尺、三角板、铅笔、橡皮等绘图工具的使用方法。

1.3 基本绘图方法学习点、线、面的绘制方法，掌握基本图形的绘制技巧。

1.4 标注方法学习尺寸标注、符号标注、文字标注的方法和规则。

第二章：机械制图的基本技能2.1 视图的绘制学习三视图的绘制方法，掌握视图之间的投影关系。

2.2 剖视图与断面图学习剖视图、断面图的绘制方法和规则。

2.3 标注尺寸学习尺寸标注的顺序、方法和规则，掌握尺寸公差的表示方法。

2.4 绘制机械零件图学习机械零件图的绘制方法，掌握常见机械零件的图形表示。

第三章：公差与配合3.1 公差与配合的基本概念学习公差、配合、间隙、过盈等基本概念。

3.2 公差与配合的表示方法学习公差带、配合间隙、过盈配合的表示方法。

3.3 配合的选择学习根据设计要求选择适当的配合，掌握配合的分类和应用。

3.4 公差与配合在制图中的应用学习如何在机械制图中正确表示公差与配合。

第四章：机械制图的绘制与阅读4.1 绘制机械图样的方法与步骤学习机械图样的绘制方法，掌握绘制步骤和技巧。

4.2 机械图样的阅读方法学习阅读机械图样的方法，掌握图样中的信息提取和理解。

4.3 机械图样的常见问题分析分析机械图样中常见的问题，提高制图质量和准确性。

4.4 机械图样的修改与完善学习修改和完善机械图样的方法，提高图样的合理性和准确性。

第五章：机械制图实例解析5.1 轴类零件图的绘制分析轴类零件的特点，学习绘制轴类零件图的方法。

5.2 齿轮类零件图的绘制分析齿轮类零件的特点，学习绘制齿轮类零件图的方法。

5.3 箱体类零件图的绘制分析箱体类零件的特点，学习绘制箱体类零件图的方法。

5.4 装配图的绘制学习装配图的绘制方法，掌握装配图的表示方法和规则。

第六章：计算机辅助设计（CAD）基础6.1 CAD系统介绍学习CAD系统的概念、功能和应用领域。

机械制图配合公差全套的机械制图教案第一章：机械制图基础1.1 机械制图概述介绍机械制图的定义、作用和重要性解释机械制图的基本要求和方法1.2 机械制图标准讲解国家标准的制定和应用介绍图纸的格式、比例、栏等基本要素1.3 绘图工具和仪器介绍绘图板、丁字尺、三角板、曲线板等基本工具的使用方法讲解绘图仪器的调节和操作技巧第二章：机械图样的表示方法2.1 视图的绘制讲解主视图、俯视图、左视图的绘制方法和规则解释斜视图、全视图、透视图等特殊视图的绘制方法2.2 尺寸标注介绍尺寸的分类和标注方法讲解线性尺寸、角度尺寸、径向尺寸等标注规则2.3 符号和标注讲解机械制图中常用的符号和标注介绍标准件、常用件的符号表示和标注方法第三章：机械制图的绘制技巧3.1 绘制直线和曲线讲解直线的绘制方法和规则介绍曲线的绘制方法和技巧3.2 绘制多边形和圆讲解多边形的绘制方法和规则介绍圆的绘制方法和技巧3.3 绘制机械零件讲解机械零件的绘制方法和技巧介绍常见的机械零件图样的绘制实例第四章：公差与配合4.1 公差的概念与分类解释公差的定义和分类介绍公差带和公差等级的表示方法4.2 配合的概念与分类解释配合的定义和分类介绍间隙配合、过盈配合和过渡配合的表示方法4.3 公差与配合的选用讲解公差与配合的选用原则和方法介绍常用公差与配合的选用实例第五章：机械制图的审核与修改5.1 机械制图的审核讲解机械制图审核的目的和重要性介绍审核的内容和方法5.2 机械制图的修改讲解机械制图修改的原则和方法介绍常见的修改符号和修改技巧第六章：机械制图中常见的绘制错误与纠正6.1 常见绘制错误分析分析机械制图中常见的线条错误、尺寸标注错误、符号使用错误等解释错误产生的原因及可能造成的后果6.2 错误纠正方法讲解机械制图中错误纠正的方法和技巧介绍如何进行修改、删除和重绘等操作6.3 预防绘制错误的方法讲解如何预防机械制图中的常见错误第七章：机械制图的打印与输出7.1 打印设置讲解打印参数的设置，包括纸张大小、打印质量、分辨率等介绍如何调整打印比例和边距等7.2 输出设备的选择介绍不同类型打印机的特点和适用场景讲解如何选择合适的输出设备7.3 打印与输出注意事项讲解打印与输出过程中需要注意的问题强调保证打印质量、避免纸张浪费等第八章：机械制图的计算机辅助设计（CAD）8.1 CAD软件介绍介绍常用的机械制图CAD软件，如AutoCAD、SolidWorks等讲解CAD软件的功能和操作界面8.2 CAD绘制基本技巧讲解CAD软件中绘制直线、曲线、多边形等基本图形的方法介绍CAD软件中的绘图快捷键和命令8.3 CAD绘制实例讲解利用CAD软件绘制机械零件图样的方法和步骤提供机械制图CAD绘制实例供学生练习第九章：机械制图在工程实践中的应用9.1 机械制图在设计中的应用讲解机械制图在产品设计、结构设计等方面的应用介绍机械制图在设计过程中与其他学科的关联9.2 机械制图在生产过程中的应用讲解机械制图在生产制造、加工工艺等方面的应用强调机械制图在保证产品质量、提高生产效率等方面的重要性9.3 机械制图在其他领域的应用介绍机械制图在其他领域，如建筑、汽车等行业的应用强调机械制图在不同领域中的通用性和重要性第十章：机械制图的创新发展10.1 机械制图的新技术介绍计算机辅助设计（CAD）、三维建模等新技术在机械制图中的应用讲解新技术的发展趋势和应用前景10.2 机械制图的教育与培训讲解机械制图教育与培训的重要性介绍机械制图教育与培训的方法和途径10.3 机械制图的未来发展展望机械制图在未来发展中的角色和地位强调机械制图人员应具备的素质和能力重点和难点解析重点环节1：机械制图标准机械制图国家标准的制定和应用是机械制图的基础，学生需要掌握相关标准，理解图纸的格式、比例、栏等基本要素。

《机械制图与公差配合》课程思政教育案例一、摘要2016年12月，习近平在全国高校思想政治工作会议上强调，要坚持把立德树人作为中心环节，把思想政治工作贯穿教育教学全过程，实现全程育人、全方位育人，努力开创我国高等教育事业发展新局面。

《机械制图与公差配合》是高职高专机械类专业的一门专业基础课，该课程属于实践性较强的专业基础课，传统教学中主要注重实际应用和技能的培养，较少涉及思政教育方面的内容。

为了更好的实现三全育人目标，更好地发挥专业课程育人功能，现就《机械制图与公差配合》这一课程，运用OBE成果导向教育理念，结合惠州十四五规划纲要关于重点发展高端装备制造工程的区域经济需求，根据现代制造企业对机械类学生的需求分析，确定《机械制图与公差配合》课程的教学大纲、课程目标；抓住课堂教学主渠道，做好融入思政元素的教学设计，开展线上线下混合式精品课程建设，积极拓展第二课堂，实现全过程课程思政育人目标；制定一套切实可行的课程教学考核机制，开展《机械制图与公差配合》课程思政改革与实践的工作。

二、解决的问题1.课程思政理念认识不足，思政改革目标不明确由于对课程思政相关理论知识缺少学习，对课程思政理念认识不足，导致专业教师不能把思政育人和专业教学统一起来，找不到课程思政改革的目标和方向，课程思政改革存在阻力。

2.缺乏思政育人渠道和手段，“三全育人”氛围不够目前高职课程教学主要是在课堂线下教学，专业教师只能局限在课堂时间内传授知识,这与“三全育人”理念相差较远。

传统教学过程，较少借助信息化教学方法开展，没有将线上和线下教学有机结合，没有引入有效的考核机制，没有完成全员、全方位、全过程的三全育人目标。

3.课程思政意识淡漠，参与改革积极性低目前高职教学过程中，部分老师只是从专业课中挖掘几个“课程思政”的元素，在授课过程中提出来，就算是“课程思政”了；部分老师在教学过程中，由于教学任务较多，对“课程思政”理念认识不足，故教学过程根本不知道如何实施“课程思政”，教学模式还是照旧，没有实现“课程思政”和课程教学的有机结合，总之目前“课程思政”在课堂教学过程中效果不好。

公差与配合试题及答案导语：公差与配合是工程制图和工程测量中重要的概念和技术要求。

掌握公差与配合的知识对于工程设计和生产具有重要的意义。

下面是一些关于公差与配合的试题，以及它们的详细答案和解析，希望对大家理解和掌握该知识有所帮助。

一、选择题1. 在工程制图中，下列哪项属于公差的作用？A. 保证零件的尺寸精度B. 保证零件的形位精度C. 保证零件的外观质量D. 保证零件的材质质量答案：A2. 下列关于配合公差的说法中，正确的是：A. 工作配合公差是由设计要求所确定的B. 工作配合公差是由加工设备的精度所决定的C. 工作配合公差是由零件的材质所决定的D. 工作配合公差是由制造工艺所限制的答案：A3. 下图是一个轴和孔的配合示意图，根据图中的尺寸数据，该配合的公差等级（H7-p6）应为：（图片）A. IT7-IT6B. H6-H7C. H7-p6D. P6-H7答案：C二、判断题1. 公差是指零件工作时所容许的尺寸偏差和形位偏差。

正确/错误答案：正确2. 配合是指两个或两个以上零件之间由于尺寸和形位精度关系而相互制约的关系。

正确/错误答案：正确3. 公差是由设计师根据零件用途和要求来确定的。

正确/错误答案：正确三、计算题1. 对于一对轴和孔的配合，已知轴的基本尺寸为20mm，孔的基本尺寸为20.05mm，要求该配合的过盈量为0.025mm，那么轴的最大尺寸和孔的最小尺寸分别应为多少？答案：轴的最大尺寸为（20 + 0.025）mm = 20.025mm，孔的最小尺寸为（20.05 - 0.025）mm = 20.025mm2. 对于一对轴和孔的配合，已知轴的基本尺寸为50mm，孔的基本尺寸为50.3mm，要求该配合的过盈量为0.1mm，那么轴的最大尺寸和孔的最小尺寸分别应为多少？答案：轴的最大尺寸为（50 + 0.1）mm = 50.1mm，孔的最小尺寸为（50.3 - 0.1）mm = 50.2mm解析：配合的过盈量是指轴的最大尺寸与孔的最小尺寸之间的差值。

公差配合与测量技术课程标准课程代码：课程性质：必修课课程类型：B类课（一）课程目标总体目标：通过本课程的学习，使学生建立互换性、公差与高质量产品的概念；能正确识读、标注模具图纸上公差、配合及表面粗糙度要求，并能熟练查用相关国家标准；能正确选择和使用生产现场的常用量具对一般的几何量进行综合检测。

能力目标：通过完成一套模具装配图及主要零件图的识读及误差的检测和一套冲压模具的测绘训练后，学生能运用所学知识正确识读模具图上相关的公差及表面粗糙度要求；能根据要求选择合适的量具对模具零件进行检测并能判断其合格性；能正确选择和标注模具设计图样上的公差及表面粗糙度要求；能熟练使用国家标准手册。

知识目标：掌握国家标准规定的尺寸公差、形位公差、表面粗糙度等方面的知识，理解图纸的技术要求，掌握常用量具的测量原理和使用方法。

素质目标：养成严谨的学习态度和精益求精、一丝不苟的工作作风，加强与人沟通和团队协作的能力。

（二）课程内容与要求2、课程要求掌握公差配合与技术测量的基础知识，应会用有关的公差配合标准，具有选用公差配合的初步能力，能正确选用量具量仪，会进行一般的技术测量工作，会设计常用量规，并为今后的学习与工作打下良好的基础。

（三）课程实施和项目设计1、课程实施本课程将课程内容进行分解、组合，通过典型实例，采用项目导向、任务驱动的方法来解决工程中的每一个知识模块。

本课程是将公差配合和计量学有机地结合在一起,从互换性角度出发，围绕误差与公差这两个概念来研究如何解决使用要求与制造要求的矛盾，而这一矛盾的解决是合理确定公差配合和采用适当的技术测量手段。

本课程讲授之前，学生应已修完如下课程：《机械制图》、《工程力学》、《机械工程材料及热处理》等。

本课程是一门专业基础课，需要对以上的专业基础进行综合运用2、项目设计将《公差配合与测量技术》课本中传统内容进行分解、组合，通过典型实例，采用项目导向、任务驱动的方法来解决实际工作中的问题。
