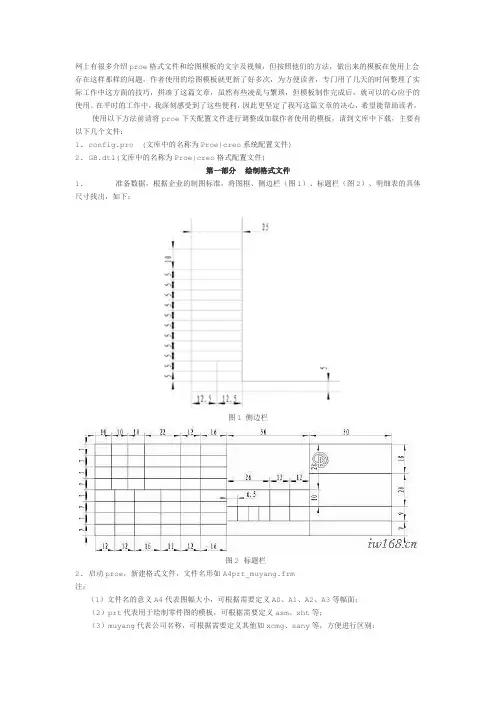

creo完整制作工程图模板
网上有很多介绍proe格式文件和绘图模板的文字及视频，但按照他们的方法，做出来的模板在使用上会存在这样那样的问题，作者使用的绘图模板就更新了好多次，为方便读者，专门用了几天的时间整理了实际工作中这方面的技巧，拼凑了这篇文章，虽然有些凌乱与繁琐，但模板制作完成后，就可以的心应手的使用。
在平时的工作中，我深刻感受到了这些便利，因此更坚定了我写这篇文章的决心，希望能帮助读者。
使用以下方法前请将proe下关配置文件进行调整或加载作者使用的模板，请到文库中下载，主要有以下几个文件：1. config.pro (文库中的名称为Proe|creo系统配置文件)2. GB.dtl(文库中的名称为Proe|creo格式配置文件)第一部分绘制格式文件1. 准备数据，根据企业的制图标准，将图框、侧边栏（图1）、标题栏（图2）、明细表的具体尺寸找出，如下：图1 侧边栏图2 标题栏2. 启动proe，新建格式文件，文件名形如A4prt_muyang.frm注：（1）文件名的意义A4代表图幅大小，可根据需要定义A0、A1、A2、A3等幅面；（2）prt代表用于绘制零件图的模板，可根据需要定义asm、sht等；（3）muyang代表公司名称，可根据需要定义其他如xcmg、sany等，方便进行区别；（4）用此法进行定义有利于今后模板的系列化。
有初学的读者会问为什么定义格式（frm）而不定义绘图（drw）呢？这里为读者答疑，在proe里绘图中有个功能就是可以替换图框，利用这个功能我们很容易实现对图框的替换，而不用重新绘制，所以建议读者先创建frm，在今后的使用中会感到得心应手，这也是个小技巧，呵呵。
点确定，进入新格式的绘制制定模板选择“空”，方向选择“纵向”，幅面选择“A4”，点确定，进入绘制界面，如下图2.绘图区边框绘制，输入绝对坐标25，5确定，点右键输入绝对坐标25，292依次输入绝对坐标（205，292）（205，5）（25，5）完成绘图区边框绘制。

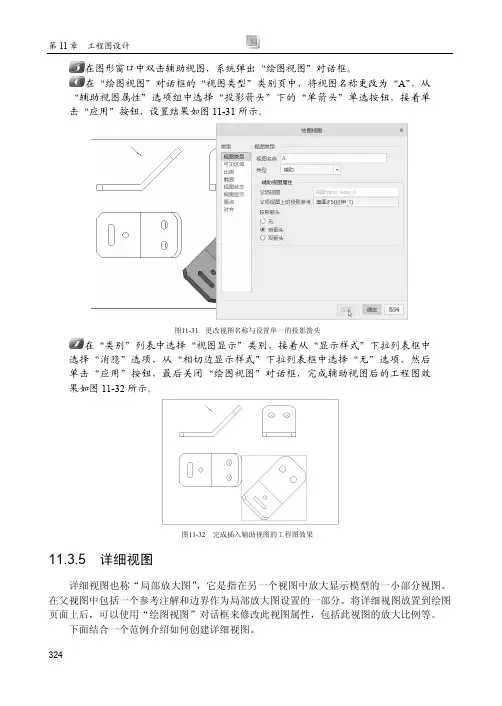

详细视图_Creo 4.0中文版基础教程_[共3页]
![详细视图_Creo 4.0中文版基础教程_[共3页]](https://img.taocdn.com/s1/m/25d646e85727a5e9846a6174.png)
第11章工程图设计
324
在图形窗口中双击辅助视图，系统弹出“绘图视图”对话框。
在“绘图视图”对话框的“视图类型”类别页中，将视图名称更改为“A”，从“辅助视图属性”选项组中选择“投影箭头”下的“单箭头”单选按钮，接着单击“应用”按钮，设置结果如图11-31所示。
图11-31 更改视图名称与设置单一的投影箭头
在“类别”列表中选择“视图显示”类别，接着从“显示样式”下拉列表框中选择“消隐”选项，从“相切边显示样式”下拉列表框中选择“无”选项，然后单击“应用”按钮，最后关闭“绘图视图”对话框，完成辅助视图后的工程图效果如图11-32所示。
图11-32 完成插入辅助视图的工程图效果
11.3.5 详细视图
详细视图也称“局部放大图”，它是指在另一个视图中放大显示模型的一小部分视图。
在父视图中包括一个参考注解和边界作为局部放大图设置的一部分。
将详细视图放置到绘图页面上后，可以使用“绘图视图”对话框来修改此视图属性，包括此视图的放大比例等。
下面结合一个范例介绍如何创建详细视图。
Pro-ENGINEER中文野火版4.0标注和细化模型
图6-39 公共参照尺寸的标注示例
标注和细化模型
1.插入尺寸
3)插入纵坐标尺寸 插入纵坐标尺寸是以纵坐标基线为基准测量出的线性距离尺寸。 插入纵坐标尺寸的方法为在菜单栏中选择“插入”→“尺寸”→“纵 坐标”，系统弹出菜单管理器。在绘图窗口中单击轴线为纵坐标基线， 单击点A 并单击鼠标中键以确定第一个纵坐标尺寸，单击点B 并单击 鼠标中键以确定第二个纵坐标尺寸，单击点C 并单击鼠标中键以确定 第三个纵坐标尺寸。
标注和细化模型
1.3 整理尺寸和细节显示
为使所绘制的工程图符合工业标准且易于读取模型细节，整理绘 图尺寸是必不可少的步骤。调整尺寸位置的方法包括:在绘图页面上将 尺寸手工移到所需位置，将选定尺寸与指定尺寸对齐，通过设置尺寸 放置和修饰属性的控件(如反转箭头方向)自动安排选定尺寸的显示;也 可通过将尺寸移动到其他视图、切换文本引线样式、修改尺寸界线等 方式调整尺寸的显示。
Pro/ENGINEER 中文野火版4.0
谢谢观看！
Pro/ENGINEER 中文野火版4.0
Pro/ENGINEER中 文野火版4.0标注和
细化模型
标注和细化模型
1.1 创建驱动尺寸
在菜单栏中选择“视图”→“显示及拭除”，或在工具栏中单击 “显示及拭除”按钮 ，系统均会弹出“显示/拭除”对话框，如 图6-33所示。
图6-33 “显示/拭除”对话框
标注和细化模型
1.2 插入从动尺寸
从动尺寸由用户创建，此类型尺寸根据创建尺寸时所选的参照来 记录尺寸值。因为从动尺寸的值是从其参照位置衍生而来的，因此， 不能像使用驱动尺寸那样，使用从动尺寸可将值传递回模型。
标注和细化模型
1.插入尺寸
1)插入新参照尺寸 插入新参照尺寸是指根据一个或两个选定参照来创建尺寸。视参照而 定结果可能是线性、角度、半径或直径尺寸。在菜单栏中选择“插 入”→“尺寸”→“新参照”，或在工具栏中单击“新参照”按 钮 ，系统均会弹出菜单管理器，如图6-35所示。
标注和细化模型
1.插入尺寸
3)插入纵坐标尺寸 插入纵坐标尺寸是以纵坐标基线为基准测量出的线性距离尺寸。 插入纵坐标尺寸的方法为在菜单栏中选择“插入”→“尺寸”→“纵 坐标”，系统弹出菜单管理器。在绘图窗口中单击轴线为纵坐标基线， 单击点A 并单击鼠标中键以确定第一个纵坐标尺寸，单击点B 并单击 鼠标中键以确定第二个纵坐标尺寸，单击点C 并单击鼠标中键以确定 第三个纵坐标尺寸。
标注和细化模型
1.3 整理尺寸和细节显示
为使所绘制的工程图符合工业标准且易于读取模型细节，整理绘 图尺寸是必不可少的步骤。调整尺寸位置的方法包括:在绘图页面上将 尺寸手工移到所需位置，将选定尺寸与指定尺寸对齐，通过设置尺寸 放置和修饰属性的控件(如反转箭头方向)自动安排选定尺寸的显示;也 可通过将尺寸移动到其他视图、切换文本引线样式、修改尺寸界线等 方式调整尺寸的显示。
Pro/ENGINEER 中文野火版4.0
谢谢观看！
Pro/ENGINEER 中文野火版4.0
Pro/ENGINEER中 文野火版4.0标注和
细化模型
标注和细化模型
1.1 创建驱动尺寸
在菜单栏中选择“视图”→“显示及拭除”，或在工具栏中单击 “显示及拭除”按钮 ，系统均会弹出“显示/拭除”对话框，如 图6-33所示。
图6-33 “显示/拭除”对话框
标注和细化模型
1.2 插入从动尺寸
从动尺寸由用户创建，此类型尺寸根据创建尺寸时所选的参照来 记录尺寸值。因为从动尺寸的值是从其参照位置衍生而来的，因此， 不能像使用驱动尺寸那样，使用从动尺寸可将值传递回模型。
标注和细化模型
1.插入尺寸
1)插入新参照尺寸 插入新参照尺寸是指根据一个或两个选定参照来创建尺寸。视参照而 定结果可能是线性、角度、半径或直径尺寸。在菜单栏中选择“插 入”→“尺寸”→“新参照”，或在工具栏中单击“新参照”按 钮 ，系统均会弹出菜单管理器，如图6-35所示。
《画法几何及工程制图》(第4版)课程资源 7-零件图
尺寸注法立体三视图的画法点线面的投影平面立体回转体换面法组合体的视图和尺寸组合体读图截交线相贯线轴测图机件形状的表示方法-1机件形状的表示方法-2零件图紧固件与常用件零件图7-7(2)7-3(1)7-3(2)7-4(1)7-4(2)7-57-67-7(1)7-27-1尺寸注法立体三视图的画法点线面的投影平面立体回转体换面法组合体的视图和尺寸组合体读图截交线相贯线轴测图机件形状的表示方法-1机件形状的表示方法-2零件图紧固件与常用件7-1 在下列各图中，标注普通螺纹和梯形螺纹，以及英寸制管螺纹的标记。
螺纹大径= 螺纹小径= 螺距=（1）粗牙普通螺纹，大径10，螺距1.5，右旋，中径和顶径公差带代号为5g、6g，中等旋合长度。
（2）梯形螺纹，大径12，螺距3,双线，左旋，中径公差带代号为7e,中等旋合长度。
（3）细牙普通螺纹，大径8，螺距1，左旋，中径和顶径的公差带代号相同，外螺纹为6f，内螺纹为7H。
（4）英寸制管螺纹，尺寸代号为3/4英寸，右旋。
查出它的大径，小径和螺距，并填入指定位置。
尺寸注法立体三视图的画法点线面的投影平面立体回转体换面法组合体的视图和尺寸组合体读图截交线相贯线轴测图机件形状的表示方法-1机件形状的表示方法-2零件图紧固件与常用件7-1 在下列各图中，标注管螺纹和梯形螺纹，以及英寸制管螺纹的标记。
螺纹大径= 螺纹小径= 螺距=（1）粗牙普通螺纹，大径10，螺距1.5，右旋，中径和顶径公差带代号为5g、6g，中等旋合长度。
（2）梯形螺纹，大径12，螺距3,双线，左旋，中径公差带代号为7e,中等旋合长度。
（3）细牙普通螺纹，大径8，螺距1，左旋，中径和顶径的公差带代号相同，外螺纹为6f，内螺纹为7H。
（4）英寸制管螺纹，尺寸代号为3/4英寸，右旋。
查出它的大径，小径和螺距，并填入指定位置。
26.441 24.117 1.814尺寸注法立体三视图的画法点线面的投影平面立体回转体换面法组合体的视图和尺寸组合体读图截交线相贯线轴测图机件形状的表示方法-1机件形状的表示方法-2零件图紧固件与常用件7-1 在下列各图中，标注管螺纹和梯形螺纹，以及英寸制管螺纹的标记。
工程图学基础教程(第四版)课件：工程制图基本知识
2、用丁字尺与三角板配合， 过水平直径（或垂直直 径）与圆的交点作两条 60°斜线；
3、掉换三角板的方向，再 分别过两交点各作一条 60°斜线；
4、用丁字尺画出上下两条 水平线即可。
3. 正三角形和正四边形
(1)正三角形
(2)正四边形
1.3.2 椭圆的画法
“四心圆弧法”画椭圆的方法
K E1 O1
1.1 制图基本规定 1.2 尺规绘图 1.3 几何作图 1.4 平面图形的尺寸和作图 1.5 尺规绘图的一般方法和步骤 1.6 徒手绘图的一般方法和步骤
1.1 制图基本规定
工程图样是工程技术人员表达设计思想、进行 技术交流的工具，同时也是指导生产的重要技术资 料，是工程界表达和交流技术思想的共同语言，具 有严格的规范性。
数值一般写在尺寸线的上 方或中断处。
尺寸数值也可按左图填写
圆的尺寸注法
常见图形的尺寸注法
圆的直径应按图例标注，直径数值前加写“φ”
圆作为尺寸界线，尺寸线 通过圆心，箭头与圆接触。
圆的大小超过半圆，尺寸线应超 过圆心，画单边箭头，仍注直径。
尺寸线超过圆心
常见图形的尺寸注法
圆弧应标注半径，并在尺寸数值前加写“R”；
圆
尺寸线过圆心或其延长线通过圆心。
弧
的
标
注
在图纸范围内无法标出圆心位置时： 不需标出圆心位置时：
大 圆 弧 的 标 注
SR 表示球的半径，球的 直径用Sφ表示
常见图形的尺寸注法
小尺寸的注法
5
1
4 313
3
3
2
5
φ10
φ5
φ5
φ5
常见图形的尺寸注法
球面
弦长和弧长
3、掉换三角板的方向，再 分别过两交点各作一条 60°斜线；
4、用丁字尺画出上下两条 水平线即可。
3. 正三角形和正四边形
(1)正三角形
(2)正四边形
1.3.2 椭圆的画法
“四心圆弧法”画椭圆的方法
K E1 O1
1.1 制图基本规定 1.2 尺规绘图 1.3 几何作图 1.4 平面图形的尺寸和作图 1.5 尺规绘图的一般方法和步骤 1.6 徒手绘图的一般方法和步骤
1.1 制图基本规定
工程图样是工程技术人员表达设计思想、进行 技术交流的工具，同时也是指导生产的重要技术资 料，是工程界表达和交流技术思想的共同语言，具 有严格的规范性。
数值一般写在尺寸线的上 方或中断处。
尺寸数值也可按左图填写
圆的尺寸注法
常见图形的尺寸注法
圆的直径应按图例标注，直径数值前加写“φ”
圆作为尺寸界线，尺寸线 通过圆心，箭头与圆接触。
圆的大小超过半圆，尺寸线应超 过圆心，画单边箭头，仍注直径。
尺寸线超过圆心
常见图形的尺寸注法
圆弧应标注半径，并在尺寸数值前加写“R”；
圆
尺寸线过圆心或其延长线通过圆心。
弧
的
标
注
在图纸范围内无法标出圆心位置时： 不需标出圆心位置时：
大 圆 弧 的 标 注
SR 表示球的半径，球的 直径用Sφ表示
常见图形的尺寸注法
小尺寸的注法
5
1
4 313
3
3
2
5
φ10
φ5
φ5
φ5
常见图形的尺寸注法
球面
弦长和弧长

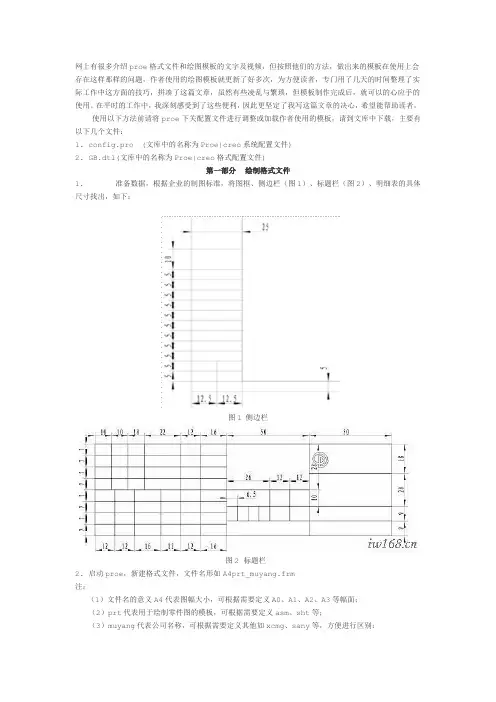

creo完整制作工程图模板
网上有很多介绍proe格式文件和绘图模板的文字及视频，但按照他们的方法，做出来的模板在使用上会存在这样那样的问题，作者使用的绘图模板就更新了好多次，为方便读者，专门用了几天的时间整理了实际工作中这方面的技巧，拼凑了这篇文章，虽然有些凌乱与繁琐，但模板制作完成后，就可以的心应手的使用。
在平时的工作中，我深刻感受到了这些便利，因此更坚定了我写这篇文章的决心，希望能帮助读者。
使用以下方法前请将proe下关配置文件进行调整或加载作者使用的模板，请到文库中下载，主要有以下几个文件：1. config.pro (文库中的名称为Proe|creo系统配置文件)2. GB.dtl(文库中的名称为Proe|creo格式配置文件)第一部分绘制格式文件1. 准备数据，根据企业的制图标准，将图框、侧边栏（图1）、标题栏（图2）、明细表的具体尺寸找出，如下：图1 侧边栏图2 标题栏2. 启动proe，新建格式文件，文件名形如A4prt_muyang.frm注：（1）文件名的意义A4代表图幅大小，可根据需要定义A0、A1、A2、A3等幅面；（2）prt代表用于绘制零件图的模板，可根据需要定义asm、sht等；（3）muyang代表公司名称，可根据需要定义其他如xcmg、sany等，方便进行区别；（4）用此法进行定义有利于今后模板的系列化。
有初学的读者会问为什么定义格式（frm）而不定义绘图（drw）呢？这里为读者答疑，在proe里绘图中有个功能就是可以替换图框，利用这个功能我们很容易实现对图框的替换，而不用重新绘制，所以建议读者先创建frm，在今后的使用中会感到得心应手，这也是个小技巧，呵呵。
点确定，进入新格式的绘制制定模板选择“空”，方向选择“纵向”，幅面选择“A4”，点确定，进入绘制界面，如下图2.绘图区边框绘制，输入绝对坐标25，5确定，点右键输入绝对坐标25，292依次输入绝对坐标（205，292）（205，5）（25，5）完成绘图区边框绘制。

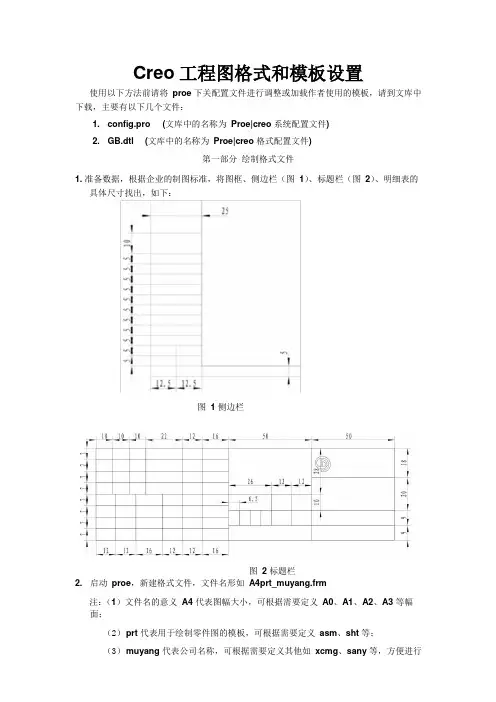

Creo工程图格式和模板设置教程
Creo工程图格式和模板设置使用以下方法前请将proe 下关配置文件进行调整或加载作者使用的模板，请到文库中下载，主要有以下几个文件：1. config.pro (文库中的名称为Proe|creo 系统配置文件)2. GB.dtl (文库中的名称为Proe|creo 格式配置文件)第一部分绘制格式文件1. 准备数据，根据企业的制图标准，将图框、侧边栏（图1）、标题栏（图2）、明细表的具体尺寸找出，如下：图 1 侧边栏图 2 标题栏2. 启动proe，新建格式文件，文件名形如A4prt_muyang.frm注：（1）文件名的意义A4 代表图幅大小，可根据需要定义A0、A1、A2、A3 等幅面；（2）prt 代表用于绘制零件图的模板，可根据需要定义asm、sht 等；（3）muyang 代表公司名称，可根据需要定义其他如xcmg、sany 等，方便进行区别；（4）用此法进行定义有利于今后模板的系列化。
有初学的读者会问为什么定义格式（frm）而不定义绘图（drw）呢？这里为读者答疑，在proe 里绘图中有个功能就是可以替换图框，利用这个功能我们很容易实现对图框的替换，而不用重新绘制，所以建议读者先创建frm，在今后的使用中会感到得心应手，这也是个小技巧，呵呵。
点确定，进入新格式的绘制制定模板选择“空”，方向选择“纵向”，幅面选择“A4”，点确定，进入绘制界面，如下图2.绘图区边框绘制，输入绝对坐标25，5确定，点右键输入绝对坐标25，292 依次输入绝对坐标（205，292）（205，5）（25，5）完成绘图区边框绘制。
3. 图框侧、标题栏、上部名称表格绘制1）侧边栏绘制（1）表→表→插入表，进入插入表对话框，如下图（2）按下图数据填写，点确定（提示方向选向右且向上）（3）出现下面的提示，点绝对坐标并输入（0,5），点确定(4)合并单元格(5)双击单元格填写相应文字(6)用同样的方法绘制标题栏表格，注意由于标题栏表格较复杂可分开进行绘制，如(7)然后用特殊移动将表摆放到位4.用AutoCAD 绘制企业标志如图，保存成dxf 格式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C r e o工程图面绘制标准第四版The latest revision on November 22, 2020C r e o工程图面绘制标准溢泰（南京）环保科技有限公司水处理工程部2017年2月第四版目录一、图纸标准1.1图纸幅面与图框幅面：工程图纸优先选用A2、A3、A4幅面，图面左侧留装订边。
图框：Kemflo工程图优先选用图框：——零件图：采用A4竖式图框、A3图框、A2图框，共3种；——装配图：采用A3装配图框、A2装配图框，共2种。
标题栏标题栏：Kemflo工程图采用统一格式标题栏，位于图框右下角靠边对齐。
1.2标题栏材料：填写材料信息：零件：材料名称材料牌号（例：ABS PA717C）；组件：外销：SEE TABLE；内销：参见明细表。
表面处理：填写表面处理工艺，无表面处理填写 N/A。
如日后有新的工艺，由课长通知负责人加入到标准中。
（例：外销：ZINC PLATING；内销：镀锌）常用表面处理工艺镀锌ZINC PLATING喷粉POWDER COATING镀铬CHROME PLATING喷漆PAINTING镀镍NICKEL PLATING喷砂SAND BLASTING丝网印SCREEN PRINTING喷丸SHOT BLASTING移印PAD PRINTING高光HIGH GLOSS零件料号：填写零件/组件料号，料号与BOM表一致。
（例：572-380000-0300N-Z ）零件名：填写零件/组件名称，使用中/英文名称，英文字符大写，单词之间使用空格隔开。
（例：中心骨架/CENTER CORE ）公司LOGO：填写Kemflo LOGO图案：插入已定义完成的Kemflo LOGO符号，符号高度；未注公差标准：填写图面未标注公差尺寸的参照公差标准。
塑胶件：DIN16742-TG xx（xx为所选用的公差组）五金机加工件：GB/T 1804-m钣金冲压、成形件：GB/T 13914-ST7&FT7橡胶件：GB/T包装箱：GB/T 6543组件及其它：使用Kemflo通用未注公差标准绘图比例：填写图面尺寸比例。
绘图比例采用A/B方式表示，优先使用:原值比例：1/1放大比例：3/2、2/1、3/1、4/1、5/1、8/1、(10n)/1缩小比例：4/5、3/5、1/2、2/5、3/10、1/5、1/(10n)单位：填写图纸尺寸单位，优先使用小写毫米单位：mm图幅：填写图纸幅面规格，如要求优先使用A2、A3、A4幅面。
密度：填写零件密度值，默认以g/cm3为单位，组件及其它填写N/A。
体积：填写零件体积值，默认以cm3为单位，组件及其它填写N/A。
质量：填写零件体积值，默认以g为单位，组件及其它填写N/A。
设计签名：填写设计工程师签名，电子档、纸质档都需填写。
电子档：外销：填写工程师英文名，无英文名填写汉语拼音全拼，若字符过长，可适当调整字号以适应框格；内销：填写工程师中文名。
（例：外销：George；内销：余长志)纸质档：填写工程师中文名，手动书写字体工整可辨。
绘图日期：填写绘图完成日期，只需填写电子档。
电子档：使用“年-月-日”格式填写；(例：2015-08-15)审核签名：填写工程课长审核签名，电子档留空不填，纸质档需要填写。
电子档：留空不填；纸质档：填写工程课长中文/英文名，手动书写字体工整可辨。
审核日期：填写工程课长审核完成时间。
电子档：留空不填；纸质档：手动书写字体工整可辨。
核发签名：填写工程经理核发签名，电子档留空不填，纸质档需要填写。
电子档：留空不填；纸质档：填写工程经理中文/英文名，手动书写字体工整可辨。
核发日期：填写工程经理核发完成时间。
电子档：留空不填；纸质档：手动书写字体工整可辨。
视角：填写试图视角，统一使用第三投影视角。
插入已定义完成的视角符号，第三视角符号：成品品号：填写零/组件所属产品的品号，品号与BOM中品号一致。
（例：CT-H3000）版本号：填写图纸版本号，版本号使用两位数格式，00-99版。
正式发行图面版本为00，从00开始，ECN每变更一次版本号依次加1；版本号按01,02,03,…,99依次更新；版本号与ECN变更符号内数字序号一致。
页面：填写图纸的页面序号。
采用 A OF B 格式，A为当前页面序号，B为总页面数；（例：1 OF 1、1 OF 2、2 OF 3）1.3变更栏变更栏：Kemflo工程图采用统一格式变更栏，位于图框右上角靠边对齐。
变更位置：填写变更尺寸的大概位置，按照图面坐标系，纵坐标在前，横坐标在后。
（例：E7、B3、D6）ECN号：填写当次变更的ECN编码，旧图纸变更记录丢失的填写 N/A。
ECN编码为10位数字串，由Windchill系统在完成ECR后建立ECN时产生。
（例： 0000005000 、 0000005645 ）变更版本号：填写当次变更的版本号：插入已定义完成的Kemflo变更符号，符号内序号与标题栏版本号一致；Kemflo变更符号：（#为变更序号，从1-99依次增加）变更内容：填写变更的具体内容描述，使用中/英文字体，文字居左对齐。
变更：CHANGE THE DIMENSION FROM A TO B .(A为变更前尺寸值， B为变更后尺寸值)增加：ADD C: ADD THE DIMENSION D .（C为增加特征的描述，D为新增特征的尺寸值）移除：REMOVE E: REMOVE THE DIMENSION F .（E为移除特征的描述，F为移除特征的尺寸值）（例：外销：CHANGE THE DIMENSION FROM TO .；内销：尺寸由变更为。
）变更日期：填写变更完成日期，使用“年-月-日”格式填写。
(例：2015-08-26)变更人员：填写设计工程师签名，电子档、纸质档都需填写。
电子档：外销：填写工程师英文名，无英文名填写汉语拼音全拼,若字符过长，可适当调整字号以适应框格；内销：填写工程师中文名。
（例：外销：George或 Changzhi Yu；内销：余长志)纸质档：填写工程师中文名，手动书写字体工整可辨。
核发签名：填写工程经理核发签名。
电子档：留空不填；纸质档：填写工程经理中文/英文名，手动书写字体工整可辨。
特殊地：1、变更栏最多只允许保留三次变更信息。
当产生第4次变更时，删除第1次变更信息，填写第4次变更信息；第5次变更时覆盖第2次信息，以此类推。
2、当一次变更内容较多一行填写不下时，按如下规则分多行填写。
1.4明细栏明细栏：Kemflo工程采用统一格式明细栏，位于图框右下角标题栏上方。
元件序号：填写组成元件的序号，使用阿拉伯数字，序号与爆炸图上球标序号一致。
元件料号：填写元件对应料号。
料号与SAP中BOM料号一致，字母使用大写。
元件名称：填写元件对应名称。
填写英文名称，字母全部大写，单词之间空格间隔。
(例：BODY LINK、INNER COVER，特殊地，O型圈使用：O-RING)元件数量：填写元件对应数量，使用阿拉伯数字，默认单位为PCS。
元件材质：填写元件对应材质。
填写英文名称，字母全部大写。
零件：材质牌号；(例：ABS PA717C、POM FM090、PP 6733、SUS304)组件：外销： VARIETY；内销：多种材质.备注：填写备注信息。
此处填写涉水信息。
涉水件：外销：WETTED PART ；内销：涉水件;非涉水件：填写 N/A。
二、比例、字体与线型1.1图形比例优先选用下表推荐比例；标注尺寸为物体实际尺寸，与比例无关；主要视图使用相同比例，辅助视图与主要视图比例不同时需在图型下方注出。
优先选用比例系列原值比例1/1放大比例3/2 2/1 3/1 4/1 5/1 8/1 (10n)/1缩小比例4/5 3/5 1/2 2/5 3/10 1/5 1/(10n)注：n为正整数。
1.2字体与字高Kemflo 工程图外销使用英文标注，内销使用中文标注；中/英文版本统一使用微软雅黑字体；字体高度默认，特殊可使用、字高。
1.3图面线形Kemflo 工程图允许使用的图线类型如下：Arraypen_table.pnt 统一加载配置好的文件。
特殊地，1、较小的图形中，细点画线可用细实线代替；2、两种图线重合时，只需画出其中一种，优先顺序为：可见轮廓线、不可见轮廓线、对称中心线、尺寸界线。
外销：内销：1.4视图类型Kemflo图面主要包含基本视图、向视图、局部视图、详细视图和轴测图。
基本视图：包括主视图、左视图、右视图、俯视图、仰视图、后视图，使用第三投影视角以主视图向上下左右展开，采用表达特征最少的视图。
向视图：当不便于按照基本视图摆图时，可以采用向视图。
局部视图：需要表达视图中某一局部特征时，可以采用局部视图。
详细视图：需要将视图中某一细节特征结构放大时，采用详细视图。
1.5视图类型与实例1.6视图布局Kemflo图面视图按如下要求布局：1.7装配图装配图分多页，第1页表达零组件信息，第2页表达装配关系及规格信息，后续页面表达关键装配位置与功能、检查项目等关于产品的信息。
装配体关键装配位置与功能、检查项目等关于产品的信息。
爆炸图：爆炸图能基本反映装配顺序，需要设有适当的装配辅助线，球标采用短箭头方式靠近所标注零件。
轴测图：放置与爆炸图相同视角未爆炸开的轴测视图，空间不够可省略。
装配关系剖视图：从最能反映产品装配关系的角度进行剖视，使用45°和135°斜线表示零件剖面，相邻零件剖面线角度尽量错开，无法错开时使用不同的剖面间距以作区分。
重要配合部位详细视图：同详细视图，需标注配合尺寸及公差。
三、尺寸标注及注释1.8单位Kemflo图面默认以mm为单位，不需要标注单位符号或名称，如采用其它单位需注明相应单位符号。
1.9尺寸界线尺寸界线采用细实线，由图形轮廓线、轴线或对称中心线引出。
尺寸界线一般与尺寸线垂直，必要时才允许倾斜。
尺寸界线在标注角度时沿径向引出，标注弦长时平行于弦的垂直平分线，标注弧长时平行于弧所对圆心角的角平分线。
1.10尺寸线尺寸线采用细实线，尺寸线终端使用实心箭头。
尺寸线在标注线性尺寸时，与所标注线段平行。
对称结构只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处边界，在尺寸线的另一端画出双箭头。
没有足够位置画箭头或注写数字时，允许用实心圆点代替箭头。
1.11尺寸数字线性尺寸的数字写在尺寸线上方，按照如下方向标注；角度数字一律写成水平方向，写在尺寸线中断处；尺寸数字不可被任何图线通过，否则该图线应断开。
1.12标注尺寸的符号及缩写标注尺寸的符号及缩写按如下要求：1.13常见特征标注斜度、锥度的标注方法；45°和非45°倒角标注方法；一般孔的标注方法；螺纹的标注方法。
