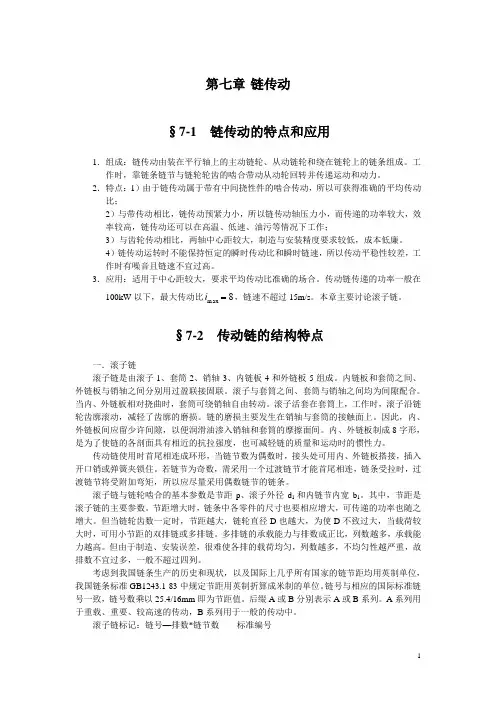

1 第七章 链传动

§7-1 链传动的特点和应用

1．组成：链传动由装在平行轴上的主动链轮、从动链轮和绕在链轮上的链条组成。工作时，靠链条链节与链轮轮齿的啮合带动从动轮回转并传递运动和动力。

2．特点：1）由于链传动属于带有中间挠性件的啮合传动，所以可获得准确的平均传动比；

2）与带传动相比，链传动预紧力小，所以链传动轴压力小，而传递的功率较大，效率较高，链传动还可以在高温、低速、油污等情况下工作；

3）与齿轮传动相比，两轴中心距较大，制造与安装精度要求较低，成本低廉。

4）链传动运转时不能保持恒定的瞬时传动比和瞬时链速，所以传动平稳性较差，工作时有噪音且链速不宜过高。

3．应用：适用于中心距较大，要求平均传动比准确的场合。传动链传递的功率一般在100kW以下，最大传动比8maxi，链速不超过15m/s。本章主要讨论滚子链。

§7-2 传动链的结构特点

一．滚子链

滚子链是由滚子1、套筒2、销轴3、内链板4和外链板5组成。内链板和套筒之间、外链板与销轴之间分别用过盈联接固联。滚子与套筒之间、套筒与销轴之间均为间隙配合。当内、外链板相对挠曲时，套筒可绕销轴自由转动。滚子活套在套筒上，工作时，滚子沿链轮齿廓滚动，减轻了齿廓的磨损。链的磨损主要发生在销轴与套筒的接触面上。因此，内、外链板间应留少许间隙，以便润滑油渗入销轴和套筒的摩擦面间。内、外链板制成8字形，是为了使链的各剖面具有相近的抗拉强度，也可减轻链的质量和运动时的惯性力。

传动链使用时首尾相连成环形，当链节数为偶数时，接头处可用内、外链板搭接，插入开口销或弹簧夹锁住。若链节为奇数，需采用一个过渡链节才能首尾相连，链条受拉时，过渡链节将受附加弯矩，所以应尽量采用偶数链节的链条。

滚子链与链轮啮合的基本参数是节距p、滚子外径d1和内链节内宽b1。其中，节距是滚子链的主要参数。节距增大时，链条中各零件的尺寸也要相应增大，可传递的功率也随之增大。但当链轮齿数一定时，节距越大，链轮直径D也越大，为使D不致过大，当载荷较大时，可用小节距的双排链或多排链。多排链的承载能力与排数成正比，列数越多，承载能力越高。但由于制造、安装误差，很难使各排的载荷均匀，列数越多，不均匀性越严重，故排数不宜过多，一般不超过四列。

链轮齿数Z

节距p

滚子外径dr

排距pt

内链板高度h

排数m

内链节内宽b1

分度圆直径d

damax

damin

齿根圆直径df

分度圆弦齿高hamax

hamin

奇数齿Lx

偶数齿Lx

齿侧凸缘（或排间槽）直径dg

单排p≤12.7

单排p＞12.7

双排、三排p≤12.7

双排、三排p＞12.7

081、083、084、085规格

其余A或B系列链轮

齿侧半径rx

齿全宽bfm

remax

remin

rimax

rimin

amax

amin

偶数齿滚子定位角最大和最小齿槽形状

MR若为三圆弧一直线齿形

最大齿根距滚子链轮基本尺寸计算

滚子链轮尺寸齿顶圆直径da

若为三圆弧一直线齿形配用链条尺寸需输入的基本参数

轴向齿廓及尺寸

齿侧圆弧半径

滚子定位圆弧半径bf1齿宽

齿侧倒角ba奇数齿

量棒直径dR

链轮孔和根圆直径之间的径向圆跳动量

轴孔到链轮齿侧平直部分的端面圆跳动量MR量柱测量距

公差值

10

12.7

7.77

9.91

1

6.25

41.09806331

49.20306331

43.99606331

48.57999521

33.32806331（0，-0.25）

5.0685

2.465

3.429

32.82207796

33.32806331

28.02018092

5.8125

5.9375

5.6875

5.8125

0.762

1.651

12.7

(m-1)*pt+bf1（自己计算）

17.4048

11.1888

4.06051462

3.92385

2.28638132131

1.93731547111

48.86806331角度值48.36207796

7.77(+0.01，0)

0.106662451

0.109995257最大到1.14mm（或0.15mm）最大到0.76mm

未知驱动探索，专注成就专业

1

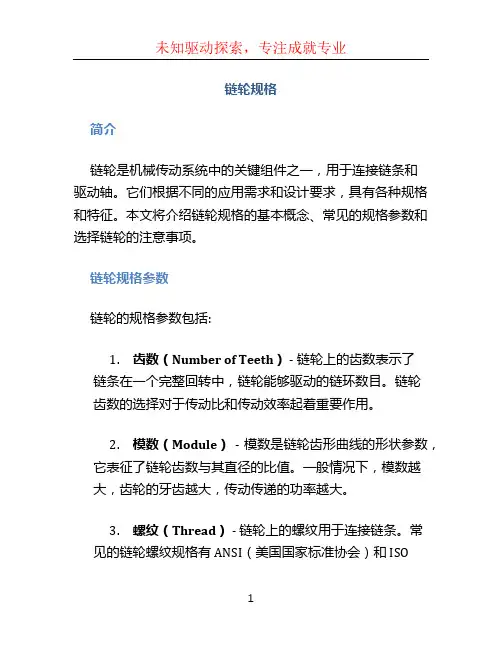

链轮规格

简介

链轮是机械传动系统中的关键组件之一，用于连接链条和驱动轴。它们根据不同的应用需求和设计要求，具有各种规格和特征。本文将介绍链轮规格的基本概念、常见的规格参数和选择链轮的注意事项。

链轮规格参数

链轮的规格参数包括:

1. 齿数（Number of Teeth） - 链轮上的齿数表示了链条在一个完整回转中，链轮能够驱动的链环数目。链轮齿数的选择对于传动比和传动效率起着重要作用。

2. 模数（Module） - 模数是链轮齿形曲线的形状参数，它表征了链轮齿数与其直径的比值。一般情况下，模数越大，齿轮的牙齿越大，传动传递的功率越大。

3. 螺纹（Thread） - 链轮上的螺纹用于连接链条。常见的链轮螺纹规格有ANSI（美国国家标准协会）和ISO未知驱动探索，专注成就专业

2

（国际标准化组织）两种。选择适合的链轮螺纹规格可以确保链条与链轮之间的牢固连接。

4. 孔径（Bore Size） - 孔径是链轮中心孔的直径，用于固定链轮到驱动轴上。链轮的孔径尺寸应与驱动轴的直径相匹配，以确保链轮能够正确地安装和旋转。

5. 材料（Material） - 链轮通常由金属材料制成，如钢或铸铁。选择适当的材料可以提高链轮的强度和耐久性。

链轮选择要点

在选择链轮时，需要注意以下几个要点：

1. 传动比（Gear Ratio） - 选择合适的链轮齿数可以实现所需的传动比。传动比的计算公式为：传动比 = 驱动链轮齿数 / 被驱动链轮齿数。根据所需的传动比，选择合适的链轮规格。

2. 负载和转速（Load and Speed） - 负载和转速是选择链轮规格的重要考虑因素。根据所需传动的负载和转速范围，选择适合的链轮材料和牙数，以确保链轮的可靠性和寿命。 未知驱动探索，专注成就专业

3

3. 环境条件（Environmental Conditions） - 考虑链轮所处的环境条件，如温度、湿度和腐蚀性等因素。选择具有抗腐蚀和抗磨损性能的链轮材料，以确保链轮在恶劣环境下的正常运行。

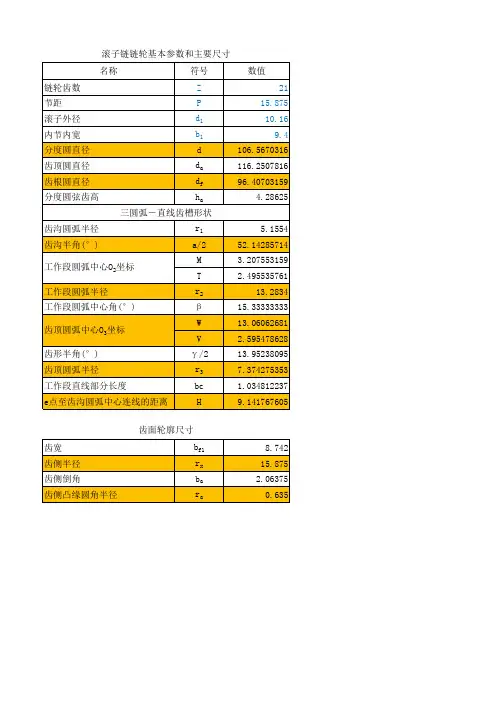

名称符号数值链轮齿数Z21节距P15.875滚子外径d110.16内节内宽b19.4分度圆直径d106.5670316齿顶圆直径da116.2507816齿根圆直径df96.40703159分度圆弦齿高ha4.28625齿沟圆弧半径r15.1554齿沟半角(°)a/252.14285714M3.207553159T2.495535761工作段圆弧半径r213.2834工作段圆弧中心角(°)β15.33333333W13.06062681V2.595478628齿形半角(°)γ/213.95238095齿顶圆弧半径r37.374275353工作段直线部分长度bc1.034812237e点至齿沟圆弧中心连线的距离H9.141767605齿宽bf18.742齿侧半径rx15.875齿侧倒角ba2.06375齿侧凸缘圆角半径ra0.635滚子链链轮基本参数和主要尺寸
