链轮的基本参数及主要尺寸

链轮标准尺寸参数链轮是一种常见的传动装置，它由链条和链轮两部分组成，广泛应用于各种机械设备中。

链轮的尺寸参数对于传动系统的正常运行至关重要，因此了解链轮的标准尺寸参数是十分必要的。

首先，我们来看一下链轮的基本结构。

链轮通常由齿轮、齿面、轴孔等部分组成。

其中，齿轮是链条与链轮之间传递动力的部分，齿面则是链条与链轮之间发生啮合的部分，而轴孔则是链轮安装在轴上的部分。

这些部分的尺寸参数将直接影响链轮的使用效果。

其次，我们需要了解链轮的尺寸参数包括哪些内容。

链轮的尺寸参数通常包括齿数、模数、齿宽、轴孔直径等。

其中，齿数是指链轮上齿的数量，它直接影响着链轮的传动比。

模数是指链轮齿轮的尺寸参数，它与齿数、齿宽等参数有着密切的关系。

齿宽是指链轮齿面的宽度，它影响着链条与链轮之间的啮合效果。

轴孔直径则是指链轮安装在轴上的孔的直径，它决定了链轮与轴之间的配合情况。

再次，我们需要了解不同类型的链轮的尺寸参数可能会有所不同。

常见的链轮类型包括双排链轮、三角形链轮、弯齿链轮等。

不同类型的链轮在结构上可能会有所差异，因此它们的尺寸参数也会有所不同。

在选择链轮时，我们需要根据具体的传动需求来确定合适的链轮类型及其尺寸参数。

最后，我们需要注意链轮的尺寸参数对于传动系统的影响。

合理选择链轮的尺寸参数可以有效地提高传动效率，减小传动间隙，延长传动系统的使用寿命。

而不合理的尺寸参数选择则可能导致传动系统的故障，甚至损坏传动装置。

因此，在选择链轮时，我们需要充分考虑传动功率、传动速度、传动方式等因素，以确定合适的尺寸参数。

综上所述，了解链轮的标准尺寸参数对于传动系统的正常运行至关重要。

通过了解链轮的基本结构、尺寸参数内容、不同类型的链轮及其影响，我们可以更好地选择合适的链轮，提高传动系统的使用效果。

希望本文对您了解链轮的标准尺寸参数有所帮助。

名称符号链条型号16A 滚子节距P 滚子外径d r 排局P t 链轮齿数z 链轮分度圆直径d 齿顶园直径d a 齿根园直径d f 分度圆弦齿高h a 齿侧凸缘（或排间槽）直径d g 内链板高度h名称符号齿沟圆弧半径r 1齿沟半角（°）α/2M T 工作段圆弧半径r 2工作段圆弧中心角（°）βW V 齿形半角γ/2齿顶圆弧半径r 3工作段直线部分长度b c e点至齿沟圆弧中心连线的距离H p 0滚子链链轮的基三圆弧一直工作段圆弧中心O 2的坐标齿顶圆弧中心O 3的坐标最大齿根距离Lx齿侧倒角ba 齿宽b f1内节宽度b 1齿侧半径r x名称符号链条型号10A 滚子节距P 滚子外径d r 排局P t 链轮齿数z 链轮分度圆直径d 齿顶园直径d a 齿根园直径d f 分度圆弦齿高h a 齿侧凸缘（或排间槽）直径d g 内链板高度h名称符号齿沟圆弧半径r 1齿沟半角（°）α/2M T 工作段圆弧半径r 2工作段圆弧中心角（°）βW V 齿形半角γ/2齿顶圆弧半径r 3工作段直线部分长度b c工作段圆弧中心O 2的坐标齿顶圆弧中心O 3的坐标滚子链链轮的基最大齿根距离Lx 三圆弧一直e点至齿沟圆弧中心连线的距离Hp0齿侧倒角ba 齿宽b f1内节宽度b1齿侧半径r x计算公式数值选择型号查表25.4查表15.88查表29.29给定15d=P/sin180°/z 122.167d a =P(0.54+cot180°/z）133.214d f =d-d r 106.287h a =0.27*P6.858奇数齿Lx=d*cos90°/z-d r 105.618偶数齿Lx = d f = d-d r106.287dg<p*cot180°/z-1.04h-0.76h——内链板高度，查表。

93.642查表24.13计算公式r 1=0.5025*d r +0.058.030α/2＝55°－60°/z 51.000M=0.8*d r *sinα/29.873T=0.8*d r *cosα/27.995r 2=1.3025*d r +0.0520.734β＝18°－56°/z 14.267W=1.3*d r *cos180°/z20.193V=1.3*d r *sin180°/z 4.292γ/2＝17°－64°/z12.733r 3=d r (1.3*cosγ/2＋0.8*cosβ－1.3025）－0.0511.715b c =d r (1.3*sinγ/2－0.8*sinβ） 1.420H=√r 32-(1.3*dr-p 0/2)2p 0=p[1+(2r 1-d r )/d]25.437轮的基本参数和主要尺寸弧一直线齿槽形状尺寸ba=0.13P3.302b f1=0.95b 1 b 1为内节宽度，查表11.942查表12.570r x =P25.400计算公式数值选择型号查表15.875查表10.16查表18.11给定19d=P/sin180°/z96.449d a =P(0.54+cot180°/z）103.706d f =d-d r 86.289h a =0.27*P4.286奇数齿Lx=d*cos90°/z-d r 85.95968偶数齿Lx = d f = d-d r86.289dg<p*cot180°/z-1.04h-0.76h——内链板高度，查表。

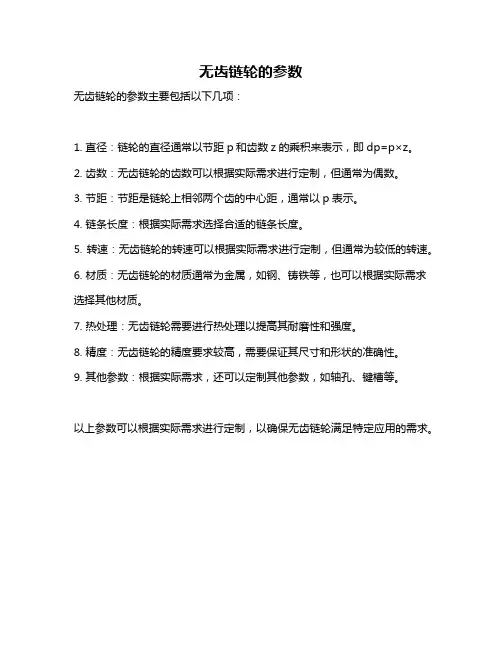

无齿链轮的参数
无齿链轮的参数主要包括以下几项：
1. 直径：链轮的直径通常以节距p和齿数z的乘积来表示，即dp=p×z。

2. 齿数：无齿链轮的齿数可以根据实际需求进行定制，但通常为偶数。

3. 节距：节距是链轮上相邻两个齿的中心距，通常以p表示。

4. 链条长度：根据实际需求选择合适的链条长度。

5. 转速：无齿链轮的转速可以根据实际需求进行定制，但通常为较低的转速。

6. 材质：无齿链轮的材质通常为金属，如钢、铸铁等，也可以根据实际需求选择其他材质。

7. 热处理：无齿链轮需要进行热处理以提高其耐磨性和强度。

8. 精度：无齿链轮的精度要求较高，需要保证其尺寸和形状的准确性。

9. 其他参数：根据实际需求，还可以定制其他参数，如轴孔、键槽等。

以上参数可以根据实际需求进行定制，以确保无齿链轮满足特定应用的需求。

链轮参数链轮是一种常见的传动装置，广泛应用于机械设备中。

了解链轮的参数对于正确选择和使用链轮至关重要。

本文将介绍链轮的几个重要参数，包括齿数、模数、齿距和中心距。

1. 齿数链轮的齿数是指链轮周围的齿的数量。

齿数决定了链轮的直径和传动比。

链轮通常具有偶数齿数，以便与链条的连接更加稳固。

要选择合适的齿数，需要考虑传动装置所需的传动比和所能容纳的链轮直径。

2. 模数链轮的模数是指链轮齿的尺寸标准。

模数可以用来计算链轮的齿距和齿厚。

在选择链轮时，需要确保链条的模数与链轮的模数匹配，以保证传动的正常运行。

3. 齿距链轮的齿距是指相邻两齿之间的距离。

齿距决定了链条的尺寸和链轮之间的咬合程度。

齿距的大小直接影响链轮的传动效率和传动能力。

一般来说，齿距越大，链轮的传动效率越高，但携带能力较低。

4. 中心距中心距是指两个相邻链轮中心之间的距离。

中心距的选择取决于传动所需的传动比和链条的长度。

根据链条的长度和传动比，可以计算出合适的中心距，以确保链条可以正常运转并且具有合适的张紧。

5. 其他因素除了上述参数外，还有一些其他因素需要考虑：•链轮的材料：链轮可以由钢、铝、塑料等不同材料制成，选择合适的材料可以提高链轮的耐磨性和耐腐蚀性。

•链轮的加工精度：链轮的精度直接影响其传动效率和噪音水平，通常要求较高的加工精度。

总结链轮的参数包括齿数、模数、齿距和中心距等。

通过了解这些参数，我们可以正确选择和使用链轮，以实现所需的传动效果。

同时，还需要考虑链轮的材料和加工精度等其他因素，以确保链轮的耐用性和传动效率。

以上是对链轮参数的介绍，希望对您有所帮助！。

链轮的基本参数链轮的基本参数链轮是链传动中的重要零件，链轮齿形、节距等与链条相关尺寸加工是否正确，将直接关系到链条的使用寿命。

因此，必须给于足够的重视。

一、链轮材料的选择对于不需要热处理的片式链轮，可采用Q235、Q345(16Mn)、或10、20钢制造。

一般硬度在HBI40以下，适于中速、中等功率、较大的链轮加工。

要求热处理的链轮一般选用45钢、45钢锻造、45铸钢或4OCr钢加工，适用于受力较大重要场合与高强度链条配套的主、从动链轮的加工。

铸铁链轮主要应用在精度要求不高或外形复杂的链轮，如环链轮等。

二、链轮的基本参数I、Z-齿数，2、P-链条节距，3、d-滚子直径，4、d分一分度圆直径，5、d顶一顶圆直径，6、d根一齿根圆直径，7、一节距角8 Q一压力角，R一齿沟圆弧半径。

前三个参数为用户提供的重要数据，后序参数为链轮设计参数可参照有关标准计算。

三、常见链轮的形状与结构通常，链轮是由齿圈、轮毅和轮幅三部分组成。

常见链轮形状有1. 单片式单双排链轮。

2. 单凸缘式单双排链轮。

3. 双凸缘式单双排链轮链轮的结构大致有1•整体结构。

一般应用在标准链条P=38.1以下的单、双排，单、双凸缘链轮的加工。

2•焊接结构。

主要应用在中、大规格单、双凸缘链轮的加工。

加工时，凸缘部分采用棒料车成凸形。

齿圈部分可采用板材切割后加工外径与轴孔，孔一端车出焊接坡口套入凸缘部分进行焊接。

焊接时要两端焊，采用低氢焊条如T506焊条等。

3. 铸造链轮。

主要应用在大型链轮的加工，加工时只加工齿圈、凸缘两端面、外径和内径及键槽，然后再加工齿形。

环链轮都是铸造的。

铸造链轮的材料一般有两种，铸铁和铸钢如HTI50、HT2O0和ZG310-570(ZG45)。

4. 锻造链轮。

主要应用在受力较大的中、大规格链轮的生产上。

锻造时，不管是单凸缘式或双凸缘式，一般都锻成凸形，轴孔留出足够的加工余量，材料利用率较低，成本高。

四、链轮齿形的几何形状与设计原则1. 链轮齿形的几何形状：常见链轮的几何形状有三圆弧一直线形、两圆弧一直线形、两圆弧凸齿形、一圆弧一直线形、齿槽中心有偏移的直线齿形和直线齿形。

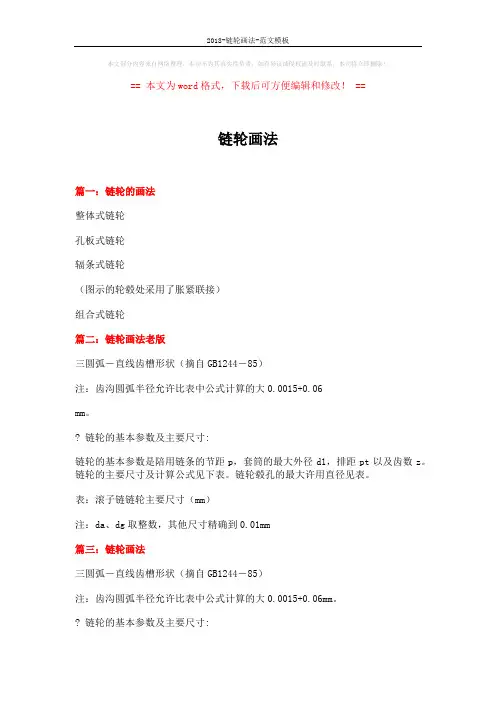

2018-链轮画法-范文模板
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==
链轮画法
篇一：链轮的画法
整体式链轮
孔板式链轮
辐条式链轮
（图示的轮毂处采用了胀紧联接）
组合式链轮
篇二：链轮画法老版
三圆弧－直线齿槽形状（摘自GB1244－85）
注：齿沟圆弧半径允许比表中公式计算的大0.0015+0.06
mm。

? 链轮的基本参数及主要尺寸:
链轮的基本参数是陪用链条的节距p，套筒的最大外径d1，排距pt以及齿数z。

链轮的主要尺寸及计算公式见下表。

链轮毂孔的最大许用直径见表。

表：滚子链链轮主要尺寸（mm）
注：da、dg取整数，其他尺寸精确到0.01mm
篇三：链轮画法
三圆弧－直线齿槽形状（摘自GB1244－85）
注：齿沟圆弧半径允许比表中公式计算的大0.0015+0.06mm。

? 链轮的基本参数及主要尺寸:。

滚子链链轮制造技术要求1.常用材料及热处理2.链轮的主要尺寸3.链轮齿形4.链轮精度要求5.链轮的结构6.链传动的安装要求7.链传动的润滑8.链轮的技术要求9.链轮的检验1.常用材料及热处理材料应保证轮齿具有足够的耐磨性和强度。

小链轮采用比大链轮好的材料，克服齿啮合次数多、冲击比大链轮严重的现象。

一般为中碳钢淬火处理；高速重载用低碳钢渗碳淬火处理；低速时也可用铸铁等温淬火处理；小链轮对材料的要求比大链轮高（当大链轮用铸铁时，小链轮用钢）。

对端面有相对运动工况工作的链轮，建议增加零件端面表面硬度，提高零件耐磨性能。

推荐材料和热处理工艺如下：①.45#钢：调质硬度28HRC＋齿面、端面表面淬火硬度45~48HRC。

②.40Cr：正火硬度220HB＋多功能炉整体淬火硬度45~48HRC。

提高零件表面硬度，增加耐磨性能。

推荐常用材料如下：2.链轮的基本参数和主要尺寸GB/T1243—2006国家标准规定了链轮的主要参数和主要尺寸。

见图1。

图1 链轮尺寸示意图 主要参数和主要尺寸见表所列。

注： 齿顶圆d a 、d g取整数，其它尺寸精确到0.01mm。

3.链轮齿形链轮的齿形保证链条能顺利的进入和退出与轮齿的啮合，使其不易脱链。

3.1.端面齿形GB/T1243—2006国家标准的规定链轮齿形, 链轮端面的齿形:二圆弧齿形、三圆弧-直线齿形，见图2。

推荐采用“三圆弧一直线” 的齿形。

齿廓上aa、ab、cd为三段圆弧，半径依次r1 、r2 、r3；bc为直线段。

见图3。

图2 齿槽形状图3 三圆弧一直线齿槽形状3.2.剖面齿廓GB/T1243—2006国家标准的规定链轮剖面齿廓：圆弧+直线。

见图4。

图4 剖面齿廓4.链轮精度要求5.链轮的结构链轮的结构见图5。

小直径链轮可做成整体式； 中等直径链轮多用孔板式；大直径链轮可制成焊接、螺纹连接组合式, 齿圈与轮心可用不同材料制造。

图5 链轮的结构焊接式大链轮在焊接时，推荐采用对接焊缝结构见图6。

名称符号链条型号12A 滚子节距P 滚子外径d r 排局P t 链轮齿数z 链轮分度圆直径d 齿顶园直径d a 齿根园直径d f 分度圆弦齿高h a 齿侧凸缘（或排间槽）直径d g 内链板高度h名称符号齿沟圆弧半径r 1齿沟半角（°）α/2M T 工作段圆弧半径r 2工作段圆弧中心角（°）βW V 齿形半角γ/2齿顶圆弧半径r 3工作段直线部分长度b c e点至齿沟圆弧中心连线的距离H p 0齿侧倒角ba 齿宽b f1内节宽度b 1滚子链链轮的基三圆弧一直工作段圆弧中心O 2的坐标齿顶圆弧中心O 3的坐标最大齿根距离Lx齿侧半径r x名称符号链条型号10A 滚子节距P 滚子外径d r 排局P t 链轮齿数z 链轮分度圆直径d 齿顶园直径d a 齿根园直径d f 分度圆弦齿高h a 齿侧凸缘（或排间槽）直径d g 内链板高度h名称符号齿沟圆弧半径r 1齿沟半角（°）α/2M T 工作段圆弧半径r 2工作段圆弧中心角（°）βW V 齿形半角γ/2齿顶圆弧半径r 3工作段直线部分长度b c e点至齿沟圆弧中心连线的距离H p 0齿侧倒角ba工作段圆弧中心O 2的坐标齿顶圆弧中心O 3的坐标滚子链链轮的基最大齿根距离Lx 三圆弧一直齿宽b f1内节宽度b1齿侧半径r x计算公式数值选择型号查表19.05查表11.91查表22.78给定18d=P/sin180°/z109.705d a =P(0.54+cot180°/z）118.325d f =d-d r 97.795h a =0.27*P5.144奇数齿Lx=d*cos90°/z-d r 97.377偶数齿Lx = d f = d-d r97.795dg<p*cot180°/z-1.04h-0.76h——内链板高度，查表。

88.475查表18.08计算公式r 1=0.5025*d r +0.05 6.035α/2＝55°－60°/z 51.667M=0.8*d r *sinα/27.474T=0.8*d r *cosα/2 5.910r 2=1.3025*d r +0.0515.563β＝18°－56°/z 14.889W=1.3*d r *cos180°/z15.248V=1.3*d r *sin180°/z 2.689γ/2＝17°－64°/z13.444r 3=d r (1.3*cosγ/2＋0.8*cosβ－1.3025）－0.058.704b c =d r (1.3*sinγ/2－0.8*sinβ） 1.152H=√r 32-(1.3*dr-p 0/2)2p 0=p[1+(2r 1-d r )/d]19.078ba=0.13P2.477b f1=0.95b 1 b 1为内节宽度，查表11.942查表12.570轮的基本参数和主要尺寸弧一直线齿槽形状尺寸r x =P 19.050计算公式数值选择型号查表15.875查表10.16查表18.11给定19d=P/sin180°/z96.449d a =P(0.54+cot180°/z）103.706d f =d-d r 86.289h a =0.27*P4.286奇数齿Lx=d*cos90°/z-d r 85.95968偶数齿Lx = d f = d-d r86.289dg<p*cot180°/z-1.04h-0.76h——内链板高度，查表。

链轮：链轮是一种带嵌齿式扣链齿的轮子，用以与节链环或缆索上节距准确的块体相啮合。

链轮被广泛应用于化工、纺织机械、自动扶梯，木材加工，立体停车库，农业机械，食品加工、仪表仪器、石油等行业的机械传动等。

结构设计：链轮的齿形链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。

常用的链轮端面齿形见图1。

它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。

齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明"齿形按3RGB1244-85规定制造"即可，但应绘制链轮的轴面齿形，其尺寸参阅有关设计手册。

刮板输送机：磨损分析刮板输送机链轮磨损分析：刮板输送机是一种借助于运动着的刮板链条来输送散状物料的连续运输设备。

SGB-520/22刮板输送机主要用于中低厚煤层经济普采工作面运输。

本产品具有结构紧凑、简单，传动平稳，安装维护方便，工作可靠，工艺布置灵活等特点；它不但能水平输送，也能倾斜输送；既可单机使用，也可多台联合使用。

链轮是刮板输送机的重要部件之一，它的特性对刮板输送机的使用寿命有直接影响。

链轮磨损分析所用链轮传动为普通曳引链轮，在啮合处有比较大的滑动运动，工作条件恶劣，会产生较严重的磨损。

磨损原因引起链轮链窝严重磨损的原因如下：（1）黏着磨损载荷越大，表面温度越高，黏着现象也越严重。

对于一定硬度的金属材料，在不同压强下进行磨损试验得到了磨损率与压强关系曲线图，当压强达到材料硬度的1/3以上时，将发生严重磨损。

根据应力分布图，可知最大应力接触点即为最大压强处，其值为884.4 MPa。

因链窝处淬火硬度为HRC48~52，其对应的硬度值为4800MPa。

因此，压强远远小于材料硬度的1/3，所以黏着磨损并不是链轮磨损的主要形式。

（2）接触疲劳磨损链轮与链条摩擦副是交变接触应力，在其摩擦表面上容易形成疲劳点蚀。
