16B链轮规格

常用链条规格A系常用：*03C-1链号：*15 一分极限拉力：1.80KN*04C-1链号：*25 两分极限拉力：3.50KN*06C-1链号：*35 三分极限拉力：7.90KN08A-1链号：40 四分极限拉力：14.10KN10A-1链号：50 五分极限拉力：22.20KN12A-1链号：60 六分极限拉力：31.80KN16A-1链号：80 八分极限拉力：56.70KN20A-1链号：100 一寸极限拉力：88.50KN24A-1链号：120 十二分极限拉力：127.80KN 28A-1链号：140 十四分极限拉力：172.40KN 32A-1链号：160 十六分极限拉力：226.40KN 36A-1链号：180 十八分极限拉力：1.80KN B系链条参数：*03B-1链号：*15 一分*04B-1链号：*25 两分极限拉力：3.00KN*05B-1链号：*35 三分极限拉力：5.00KN 08B-1链号：40 四分极限拉力：18.10KN10B-1链号：50 五分极限拉力：22.40KN12B-1链号：60 六分极限拉力：29.00KN16B-1链号：80 八分极限拉力：60.70KN20B-1链号：100 一寸极限拉力：95.50KN24B-1链号：120 十二分极限拉力：160.00KN28B-1链号：140 十四分极限拉力：200.00KN32B-1链号：160 十六分极限拉力：250.40KN常用链条型号1、带有前缀的链号（1）RS系列直板滚子链 R—Roller S—Straight例如：RS40即08A滚子链（2）RO系列弯板滚子链 R—Roller O—Offset例如：R O60即12A弯板链（3）RF系列直边滚子链 R—Roller F—Fair例如：RF80即16A直边滚子链（4）SC系列齿形链（无声链）S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。

常用的链轮型号有大全、普通链轮型号尺寸表、规格从04B到32B，参数包括节距、滚子直径、齿尺寸、排距和链的内宽，以及链轮的一些计算方法。

有关参数和计算方法的更多信息，请参阅机械设计手册第3卷链传动。

将表中的链数乘以25.4/16mm，得到间距值。

链号的后缀a代表a系列，相当于国际标准iso606-82中的a系列滚子链，相当于美国标准ANSI b29.1-75的滚子链；B系列相当于iso606-82的B系列，相当于英国滚子链标准bs228-84。

在中国，A系列主要用于设计和出口，而B系列主要用于维修和出口。

普通链轮型号尺寸表如下：注：单列为单列链轮，多排为多排链轮。

链轮尺寸链条型号、节距滚子直径、齿厚（单列）、齿厚（多排）、排距和链条内宽04C 6.35 3.3 2.7 2.5 6.4 3.1804B 6 4 2.3 2.805B 8 5 2.6 2.4 5.64 306C 9.525 5.08 4.2 4 10.13 4.7706B 9.525 6.35 5.2 5 10.24 5.7208A 12.7.95 7.2 6.9 14.38 7.8508B 12.7 8.51 7.1 6.8 13.92 7.7510A 15.875 10.16 8.7 8.4 18.11 9.410B 15.875 10.16 8.9 8.6 16.59 9.65 12A 19.05 11.91 11.7 11.3 22.78 12.57 12B 19.05 12.07 10.8 10.5 19.46 11.68 16A 25.4 15.88 14.6 14.1 29.29 15.75 16B 25.4 15.88 15.9 15.4 31.88 17.02 20A 31.75 19.05 17.6 17 35.76 18.9 20B 31.75 19.05 18.3 17.7 36.45 19.5624A 38.1 22.23 23.5 22.7 45.44 25.2224B 38.1 25.4 23.7 22.9 48.36 25.428A 44.45 25.4 24.5 22.7 48.87 25.2228B 44.45 27.94 30.3 28.5 59.56 30.9932A 50.8 28.58 29.4 28.4 58.55 31.5532B 50.8 29.21 28.9 27.9 58.55 30.99链标签示例：链条编号为08A，单链和链条长度为87的滚子链可标记为：08A-1x87 gb1243.1-83。

常用链条规格A系常用：*03C-1链号：*15 一分极限拉力：1.80KN*04C-1链号：*25 两分极限拉力：3.50KN*06C-1链号：*35 三分极限拉力：7.90KN08A-1链号：40 四分极限拉力：14.10KN10A-1链号：50 五分极限拉力：22.20KN12A-1链号：60 六分极限拉力：31.80KN16A-1链号：80 八分极限拉力：56.70KN20A-1链号：100 一寸极限拉力：88.50KN24A-1链号：120 十二分极限拉力：127.80KN 28A-1链号：140 十四分极限拉力：172.40KN 32A-1链号：160 十六分极限拉力：226.40KN 36A-1链号：180 十八分极限拉力：1.80KN B系链条参数：*03B-1链号：*15 一分*04B-1链号：*25 两分极限拉力：3.00KN*05B-1链号：*35 三分极限拉力：5.00KN 08B-1链号：40 四分极限拉力：18.10KN10B-1链号：50 五分极限拉力：22.40KN12B-1链号：60 六分极限拉力：29.00KN16B-1链号：80 八分极限拉力：60.70KN20B-1链号：100 一寸极限拉力：95.50KN24B-1链号：120 十二分极限拉力：160.00KN28B-1链号：140 十四分极限拉力：200.00KN32B-1链号：160 十六分极限拉力：250.40KN常用链条型号1、带有前缀的链号（1）RS系列直板滚子链 R—Roller S—Straight例如：RS40即08A滚子链（2）RO系列弯板滚子链 R—Roller O—Offset例如：R O60即12A弯板链（3）RF系列直边滚子链 R—Roller F—Fair例如：RF80即16A直边滚子链（4）SC系列齿形链（无声链）S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。

各种规格链轮选型参数表
一、小规格链轮
1. 齿数：612齿
2. 齿距：9.525mm
3. 齿高：5.625mm
4. 内孔直径：58mm
5. 材质：45钢
6. 表面处理：发黑
7. 应用场景：小型机械设备、家用电器等
二、中规格链轮
1. 齿数：1220齿
2. 齿距：12.7mm
3. 齿高：7.938mm
4. 内孔直径：812mm
5. 材质：45钢
6. 表面处理：发黑
7. 应用场景：中型机械设备、工业自动化等
三、大规格链轮
1. 齿数：2030齿
2. 齿距：15.875mm
3. 齿高：10.16mm
4. 内孔直径：1220mm
5. 材质：45钢
6. 表面处理：发黑
7. 应用场景：大型机械设备、矿山设备等
四、特殊规格链轮
1. 齿数：定制
2. 齿距：定制
3. 齿高：定制
4. 内孔直径：定制
5. 材质：定制
6. 表面处理：定制
7. 应用场景：特殊用途机械设备、非标设备等。

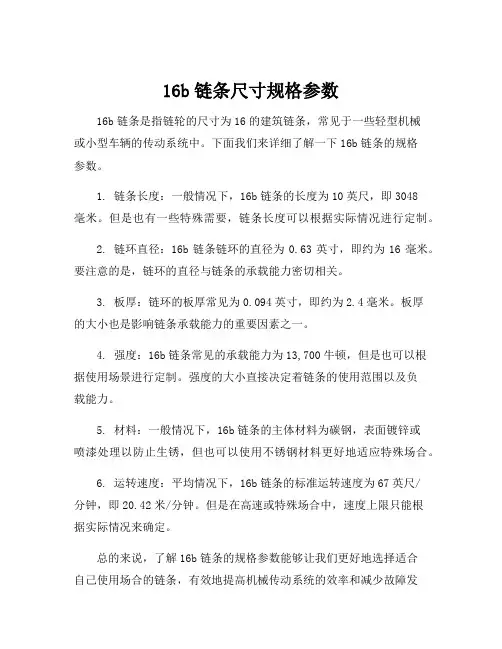

16b链条尺寸规格参数
16b链条是指链轮的尺寸为16的建筑链条，常见于一些轻型机械
或小型车辆的传动系统中。

下面我们来详细了解一下16b链条的规格
参数。

1. 链条长度：一般情况下，16b链条的长度为10英尺，即3048
毫米。

但是也有一些特殊需要，链条长度可以根据实际情况进行定制。

2. 链环直径：16b链条链环的直径为0.63英寸，即约为16毫米。

要注意的是，链环的直径与链条的承载能力密切相关。

3. 板厚：链环的板厚常见为0.094英寸，即约为2.4毫米。

板厚
的大小也是影响链条承载能力的重要因素之一。

4. 强度：16b链条常见的承载能力为13,700牛顿，但是也可以根据使用场景进行定制。

强度的大小直接决定着链条的使用范围以及负
载能力。

5. 材料：一般情况下，16b链条的主体材料为碳钢，表面镀锌或
喷漆处理以防止生锈，但也可以使用不锈钢材料更好地适应特殊场合。

6. 运转速度：平均情况下，16b链条的标准运转速度为67英尺/
分钟，即20.42米/分钟。

但是在高速或特殊场合中，速度上限只能根
据实际情况来确定。

总的来说，了解16b链条的规格参数能够让我们更好地选择适合
自己使用场合的链条，有效地提高机械传动系统的效率和减少故障发
生的可能性。

在使用时，我们需要根据实际情况选择合适的维护方式和保养周期，以保证16b链条的长期稳定运转。

链轮齿数和直径对照表链轮：链轮是一种带嵌齿式扣链齿的轮子，用以与节链环或缆索上节距准确的块体相啮合。

链轮被广泛应用于化工、纺织机械、自动扶梯，木材加工，立体停车库，农业机械，食品加工、仪表仪器、石油等行业的机械传动等。

传动链轮：传动链轮又称滚子链轮。

主要尺寸及基本参数配用链条的常用P=12.7 15.875 19.05 25.4 dr=7.92 10.16 11.91 15.88链轮齿数Z 节距P 滚子外径dr 排距pt 分度圆直径d，d=p/sin180°/z齿顶圆直径da，da=d+1.25p－dr或da=p(0.54+cot180°/z)齿根圆直径df，df=d－dr链传动实例：例6-1 设计一拖动某带式运输机的滚子链传动。

已知条件为：电动机型号Y160M-6(额定功率P =7.5kW，转速n1=970r/min)，从动轮转速n2=300r/min，载荷平稳，链传动中心距不应小于550mm，要求中心距可调整。

解：1、选择链轮齿数链传动速比：由表6-5选小链轮齿数z1=25。

大链轮齿数z2=iz1=3.23×25=81，z2<120，合适。

2、确定计算功率已知链传动工作平稳，电动机拖动，由表6-2选KA =1.3，计算功率为Pc=KAP=1.3×7.5kW=9.75kW3、初定中心距a0，取定链节数Lp初定中心距a0=(30~50)p，取a0=40p。

取Lp =136节(取偶数)。

4、确定链节距p首先确定系数KZ，KL，KP。

由表6-3查得小链轮齿数系数KZ =1.34；由表6-9查得KL =1.09。

选单排链，由表6-4查得KP=1.0。

所需传递的额定功率为由表6-7选择滚子链型号为10A，链节距p=15.875mm。

基础知识：链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上；从动链轮装在摩托车驱动轮上，通过链条将动力传递给驱动轮，一般主动链轮比从动链轮要小，可起到降速增扭的效果。

1.标准链轮的尺寸参数是多少带前缀的链号以RS系列直板滚子链R滚子S直为例-RS40是08A滚子链Ro系列弯曲滚子链r滚子o偏移量-R o60是12a弯曲链RF系列直边滚子链r-roller f-fair，例如-RF80是16A直边滚子链SC系列齿形链（静音链）s-静音C链来自ANSI b29.2m标准，用于齿形链轮和链轮。
