球阀名称编制方法

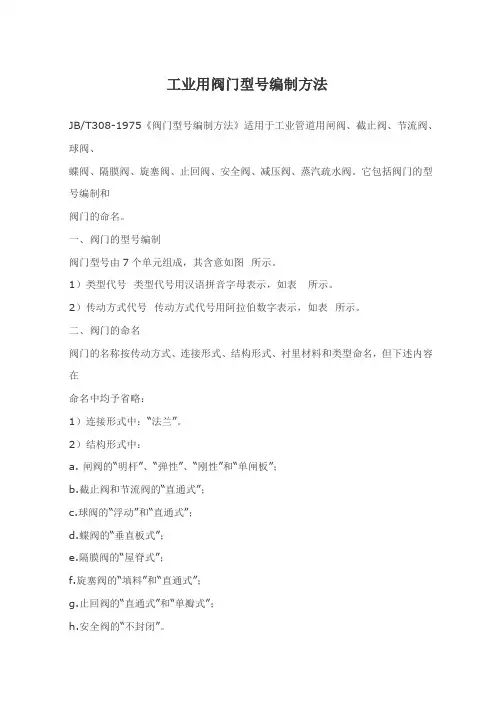

工业用阀门型号编制方法JB/T308-1975《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。

它包括阀门的型号编制和阀门的命名。

一、阀门的型号编制阀门型号由7个单元组成，其含意如图所示。

1）类型代号类型代号用汉语拼音字母表示，如表所示。

2）传动方式代号传动方式代号用阿拉伯数字表示，如表所示。

二、阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名，但下述内容在命名中均予省略：1）连接形式中：“法兰”。

2）结构形式中：a. 闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b.截止阀和节流阀的“直通式”；c.球阀的“浮动”和“直通式”；d.蝶阀的“垂直板式”；e.隔膜阀的“屋脊式”；f.旋塞阀的“填料”和“直通式”；g.止回阀的“直通式”和“单瓣式”；h.安全阀的“不封闭”。

3）阀座密封面材料中的材料名称。

三、阀门型号和名称编制方法示例例1 电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN=0.1MPA，阀体材料为灰铸铁的闸阀：Z942W-1 电动楔式双闸板闸阀例2 手动、外螺纹连接、浮动球、直通式、阀座密封面材料为氟塑料、公称压力PN=4.0MPA、阀体材料为1Cr18Ni9Ti 的球阀：Q21F-40P 外螺纹球阀例3 气动常开式、法兰连接、屋脊式，衬里材料为衬胶，公称压力PN=0.6MPA、阀体材料为灰铸铁的隔膜阀：G6K41J-6 气动常开式衬胶隔膜阀例4 液动、法兰连接、垂直板式、阀座密封面材料为铸铁、阀瓣密封面材料为橡胶、公称压力PN=0.25MPA，阀体材料为灰铸铁的蝶阀：D741X-2.5 液动蝶阀例5 电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540℃下的工作压力为17MPA，阀体材料铬钼钒钢的截止阀：J961Y-P54 170V 电动焊接截止阀。

北京阀门总厂（集团）有限公司企业标准QB/BVMC 0102-2012球阀型号的编制规定2012-3-27 日发布2012-4-1 日实施北京市阀门总厂（集团）有限公司发布球阀型号的编制规定1 主题内容 本规范规定了球阀产品的型号名称的编制方法。

2 适用范围 2.1 本规范适用于各种额定压力等级和公称通径的球阀，包括法兰端、螺纹端和焊接端产品。

2.2 对于订货合同有特殊要求的结构形式可作为同一型号名称的临时性图纸发放。

文件上必须标明使用有 效期，公司的技术资料库不做保存。

3 引用标准 JB/T 308 4 定义 球阀：通过阀门零件球体的旋转位置改变达到开启、关闭或交换流向功能的阀门。

5 球阀产品的型号编制 XXXX 1 5.1 球阀产品规格： NPS（公称管径） NPS 1/2 3/4 1 1-1/4 1-1/2 2 3 4 6 8 代码 0015 0020 0025 0032 0040 0050 0080 0100 0150 0200 图纸型号中标注为： A1/2、A3/4、A1、A2、A3、…..A40、A42、A48。

NPS 10 12 14 16 18 20 22 24 26 28 代码 0250 0300 0350 0400 0450 0500 0550 0600 0650 0700 NPS 30 32 34 36 38 40 42 48 代码 0750 0800 0850 0900 0950 1000 1050 1200 Q 2 X 3 X 4 X 5 X 6 X 7 ---- XX ---8 XXXX 9 XX 10 《阀门 型号编制方法》DN（公称尺寸） DN 15 20 25 32 40 50 65 80 100 125图纸型号中标注为：15、20、25、32、40、50……1000、1050、1200。

代码 0015 0020 0025 0032 0040 0050 0065 0080 0100 0125 DN 150 200 250 300 350 400 450 500 550 600 代码 0150 0200 0250 0300 0350 0400 0450 0500 0550 0600 DN 650 700 750 800 850 900 950 1000 1050 1200 代码 0650 0700 0750 0800 0850 0900 0950 1000 1050 1200* 缩颈规格尺寸标注为： 法兰规格尺寸×通径尺寸 5.2 产品的类型： Q -- 球阀 5.3 球阀的制作类型： d z 锻造阀体（浮动球阀） 铸造阀体（固定球阀） B s 保温夹套 整体上装式 H J 全焊接 加长杆 E 加长颈5.4 球阀的传动方式： 2 3 6 5.5 球阀的连接形式： 1 2 3 内螺纹连接 外螺纹连接 二端不同连接 4 5 6 焊接端连接 法兰连接 7 8 9 对夹连接 电液联动装置 蜗轮传动装置 气动装置 8 9 --(省略) 气液联动装置 电动装置 手动5.6 球阀的结构形式： 球阀结构形式 二片直通式 浮动球 球阀 一片直通式 三片直通式 L 型三通 T 型三通 代号 1 2 3 4 5 固定球 球阀 球阀结构形式 二片直通式 三片直通式 L 型三通 T 型三通 上装直通式 代号 6 7 8 9 05.7 球阀的阀座密封面代号： F M N G P 5.8 法兰标准： CL—ASME B16.5，GB—GB/T 9113，HG—HG20596, HG20618， JB—JB/T 79 JS—JIS 2213~2216， 5.9 球阀的压力等级： 公制系列： 标注 公称压力 16 1.6Mpa 25 2.5Mpa 40 4.0Mpa 63 6.3Mpa 100 10Mpa 160 16Mpa 320 32Mpa DN—DIN 2531~2551， BS—BS 4504 PTFE RPTFE Nylon POM（聚甲醛） PPL（对位聚苯） D K Y X T Devlon（旦勿龙） PEEK (聚醚醚酮) 硬质合金 橡胶 铜合金美制系列： 标注 Class 级 150 150 300 300 600 600 900 900 1500 1500 M — 凸面， 2500 25005.10 球阀法兰形式：RF — 突面， FF — 全平面， T — 榫面， G — 槽面，F — 凹面， RJ — 环连接面，SW — 承插焊， BW— 对接焊，Th --- 内螺纹连接（外螺纹加前缀 Ex） 5.11 球阀阀体材料： （略） 标注 材料 C WCB P 18-8 R MO2Ti V 12CrMoV5.12 球阀内件（阀杆/球体）材料： （略） 5.13 紧固件材料： （略） 5.14 技术图纸原则上省略材料代码（5.11~5.13） 5.15 改进型产品允许在型号最后处后缀 a,b,c,d ……。

阀门型号编制方法、命名、代码说明2011-7-15 22:21:00 来源：冈野集团有限公司1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密 封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、电站阀门、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力 3 型号编制和代号表示方法 3.1 阀门的型号编制方法 3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号 或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称 压力代号或工作温度下的工作压力代号、阀体材料。

JB/T 308—2004 3.2 阀门类型代号 3.2.1 阀门类型代号用汉语拼音字母表示，按表 l 的规定表示。

表 1 阀门类型代号阀门类型代号阀门类型弹簧载荷安全阀A排污阀蝶阀D球阀隔膜阀G蒸汽疏水阀杠杆式安全阀GA柱塞阀止回阀和底阀H旋塞阀截止阀J减压阀节流阀L闸阀3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字 母，按表 2 的规定。

表 2 具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称代号第二功能作用名称保温型B排渣型低温型Da快速型防火型F（阀杆密封）波纹管型缓闭型H—a 低温型指允许使用温度低于—46℃以下的阀门。

本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。

1．阀门的型号编制方法2．类型代号用汉语拼音字母表示，表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示。

表3连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 65．结构形式代号用阿拉伯数字表示，表4闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板双闸板 12平行式单闸板双闸板 34暗杆楔式单闸板双闸板 56暗杆平行式双闸板8例如:Z941T-16 表示电动闸阀；明杆法兰连接，铜合金密封面，公称压力1.6MPa,灰铸铁（Z省略）阀体材质表5截止阀和节流阀的结构开式代号直通式 1角式 4直流式（Y型） 5平衡直通 6角式7例如:J41H-25C 表示手动(手轮传动省略本代号)截止阀；法兰连接，直通式，合金钢密封面，公称压力2.5MPa,WCB (铸钢)阀体材质表6球阀结构形式代号浮动直通式 1L形三通式 4T形 5四通式 6固定直通式7例如:Q641F-40P 表示气动球阀；法兰连接，直通式，氟塑料密封面，公称压力4.0MPa,1Cr18Ni9Ti (不锈钢，相当于304)阀体材质表7蝶阀结构形式代号杠杆式0垂直板式 1斜板式（我公司为三偏心式）3注：垂直板三杆式用Is表示例如:D371X-10Q 表示蜗轮传动蝶阀；对夹连接，垂直板式，橡胶密封面，公称压力1.0MPa,球墨铸铁阀体材质。
