阀门型号编制方法+种类原理图片+释义

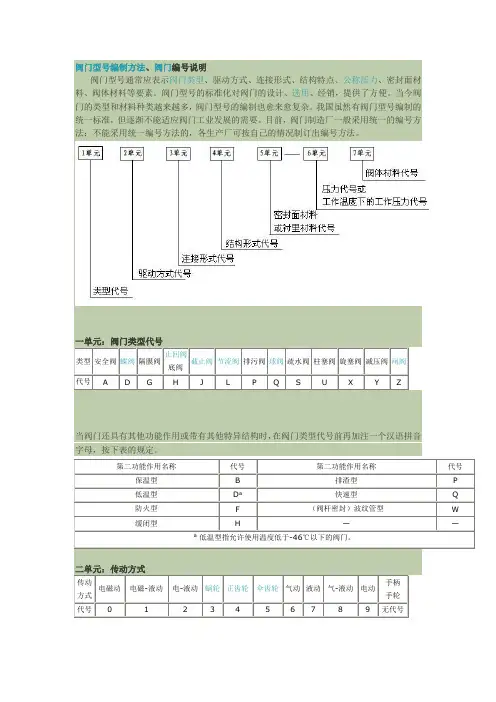

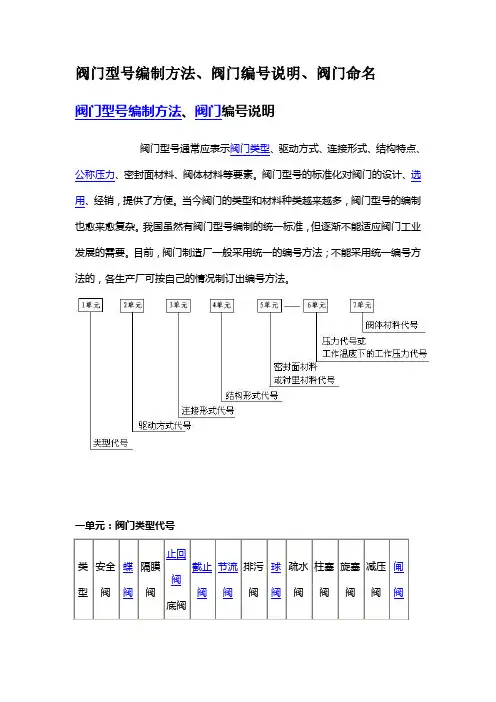

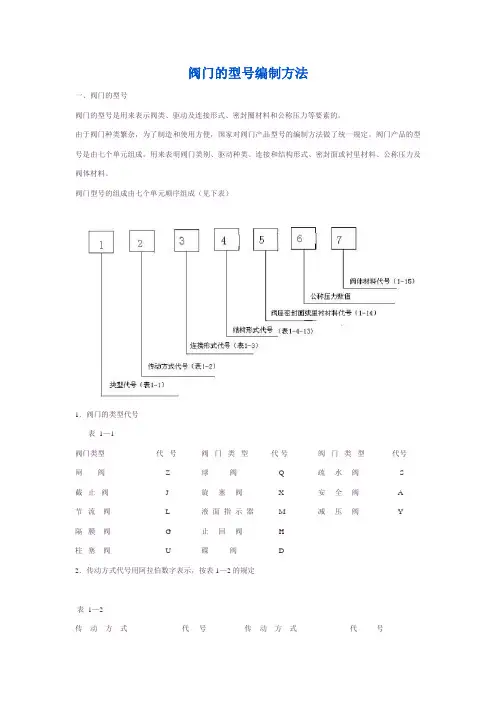

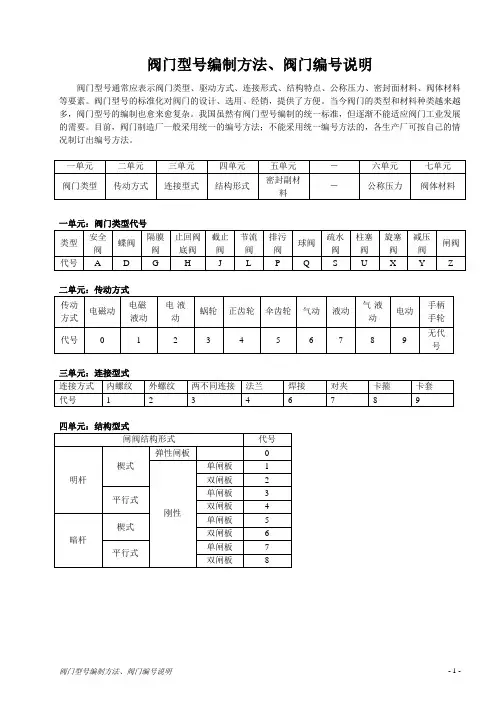

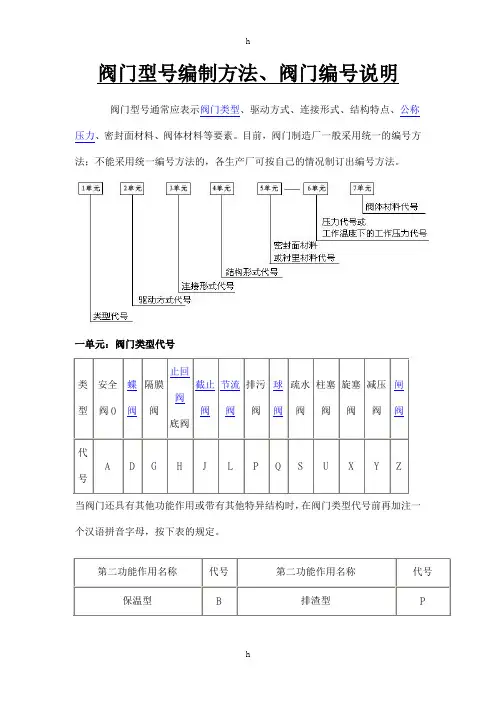

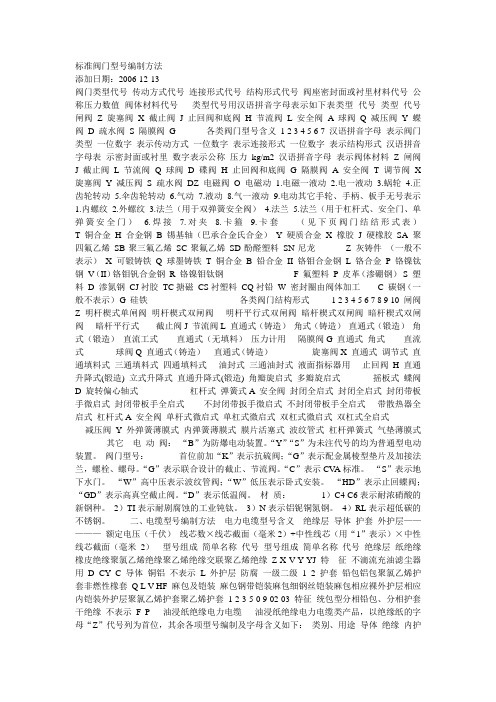

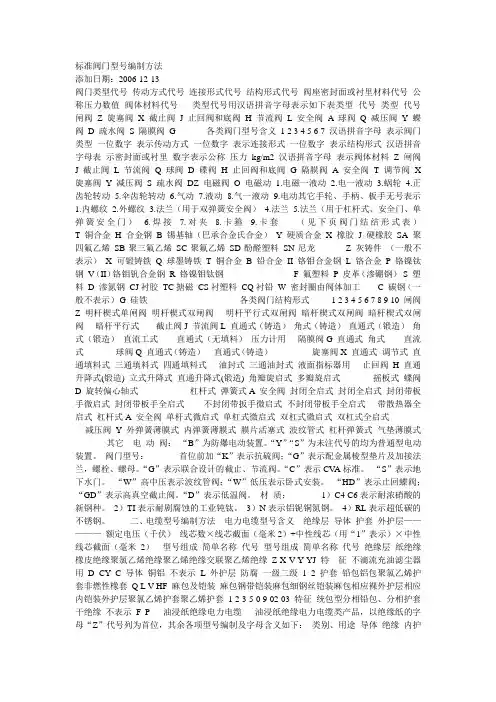

一、阀门型号编制方法、阀门编号说明

阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P

低温型D a快速型Q

防火型 F （阀杆密封）波纹管型W

缓闭型H ——

a 低温型指允许使用温度低于-46℃以下的阀门。

对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；

防爆电动装置的阀门用9B表示。

三单元：连接型式

类

型

安全

阀

蝶

阀

隔膜

阀

止回

阀

底阀

截止

阀

节流

阀

排污

阀

球

阀

疏水阀

柱塞

阀

旋塞

阀

减压

阀

闸

阀

代

号

A D G H J L P Q S U X Y Z

传动

方式

电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动

手柄

手轮

代号0 1 2 3 4 5 6 7 8 9 无代号

四单元：结构型式

阀门结构形式用阿拉伯数字表示，按下表规定。闸阀结构形式代号

截止阀、节流阀和柱塞阀结构形式代号

球阀结构形式代号

蝶阀结构形式代号

隔膜阀结构形式代号

旋塞阀结构形式代号

止回阀结构形式代号

安全阀结构形式代号

减压阀结构形式代号

蒸汽疏水阀结构形式代号

排污阀结构形式代号

五单元：密封副材料

六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍

举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢

阀门的命名

阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略：

(1) 连接形式中：“法兰”。

(2) 结构形式中：

a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；

b：截止阀和节流阀的“直通式”；

c：球阀的“浮动”和“直通式”；

d：蝶阀的“垂直板式”；

e：隔膜阀的“屋脊式”；

f：旋塞阀的“填料”和“直通式”；

g：止回阀的“直通式”和“单瓣式”；

h：安全阀的“不封闭”。

(3) 阀座密封面材料中的材料名称。

二、本文转自：阀门网.com

本文地址：/valves/valve-type-number.html Tags: 阀门手册

1. 闸阀

闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。按闸板构造分, 也分两类, 一是平行, 二是模式。

2. 截止阀

截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3. 蝶阀

蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小,

操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀

球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

5. 旋塞阀

旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。它的作用是切断、分田和改变介质流向。结构简单, 外形尺寸小, 操作时只须旋转90度, 流体阻力也不大。其缺点是开关费力, 密封面容易磨损, 高温时容易卡住, 不适宜于调节流量。

旋塞阀, 也叫旋塞、考克、转心门。它的种类很多, 有直通式、三通式和四通式。
