标准阀门型号编制方法及示例

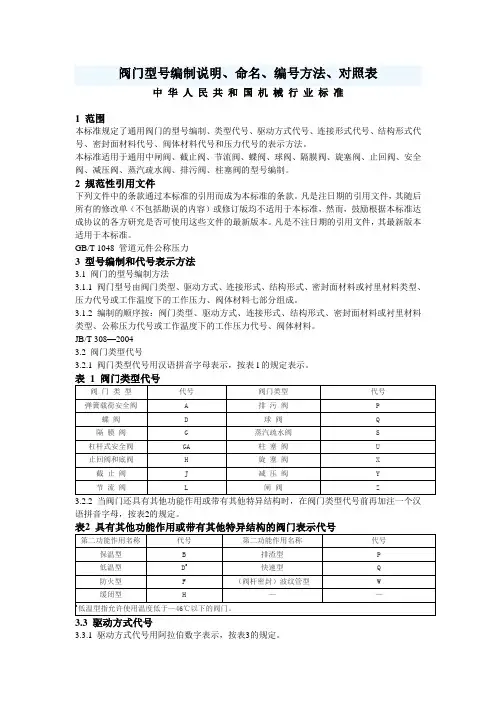

阀门型号编制说明、命名、编号方法、对照表中华人民共和国机械行业标准1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力3 型号编制和代号表示方法3.1 阀门的型号编制方法3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

JB/T 308—20043.2 阀门类型代号3.2.1 阀门类型代号用汉语拼音字母表示，按表l的规定表示。

表 1 阀门类型代号阀门类型代号阀门类型代号弹簧载荷安全阀 A 排污阀P 蝶阀 D 球阀Q隔膜阀G 蒸汽疏水阀S 杠杆式安全阀GA 柱塞阀U止回阀和底阀H 旋塞阀X 截止阀J 减压阀Y节流阀L 闸阀Z3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。

表2 具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a低温型指允许使用温度低于—46℃以下的阀门。

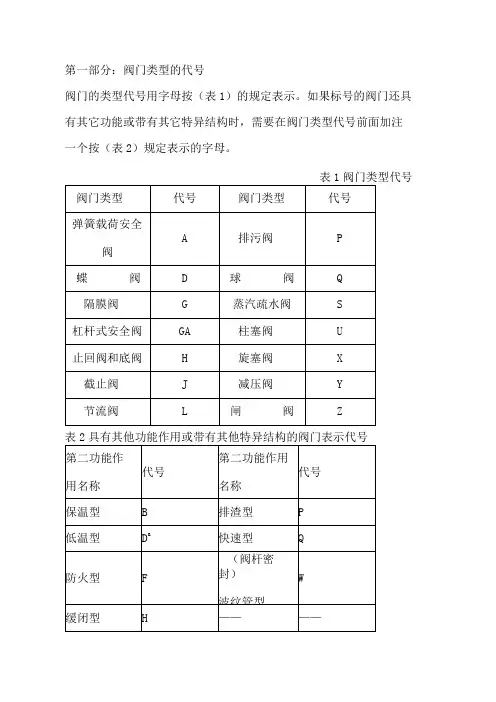

第一部分：阀门类型的代号阀门的类型代号用字母按（表1）的规定表示。

如果标号的阀门还具有其它功能或带有其它特异结构时，需要在阀门类型代号前面加注一个按（表2）规定表示的字母。

a低温型指允许使用温度低于一46C以下的阀门。

举个例子，我们从表1可以看到普通止回阀的型号H,如果将此阀门特殊化，比如防火止回阀由于具有特殊功能，所以结合表1和表2就该表示为FH o第二部分：驱动方式代号驱动方式用阿拉伯数字按（表3）的规定来表示。

注：L安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门（如手动蝶阀、手动闸阀、球阀等），阀门驱动方式代号省略，不表示。

2.只有当两种动力源同时对其作用才能控制其启闭时，此时我们用电磁一液动、电一液动、气一液动表示。

3.气动常开阀门用6K表示，气动常闭阀门用6B表示，液动常开阀门用7K表示，液动常闭阀门用7B表示。

4.防爆电动阀门用9B表示。

第三部分连接形式代号阀门的连接形式用数字按（表4）规定的表示。

注：阀门的连接形式用代号表示即可，具体的标准、结构等应在产品图样、说明书或订货合同等文件中予以详细说明。

第四部分结构形式代号阀门的结构形式用用阿拉伯数字按（表5-表15）规定的表示。

道这一部分没有特别要说明的，只要依据阀门的类型、结构形式找到相对应的形式代号就可以。

第五部分：密封面或衬里材料代号阀座密封面或衬里材料代号按（表16）规定的字母表示。

表16密封面或衬里材料代号注：1•除隔膜阀外，阀门的密封面材料不同时哪种材料硬度低即用其表示。

2,密封材料与阀门的本体材质相同时，密封面材料代号用W表示。

第六部分：压力代号L阀门的压力代号用以兆帕为单位的公称压力的值的十倍单位。

比如说某阀门的公称压力为L6MPa,则该阀门的压力代号为16。

2.压力等级采用磅级(Ib)或K级单位的阀门，在型号编制时.，应在压力代号栏后有Ib或K的单位符号。

第七部分：阀体材料代号阀体材料代号用字母按（表17）的规定表示。

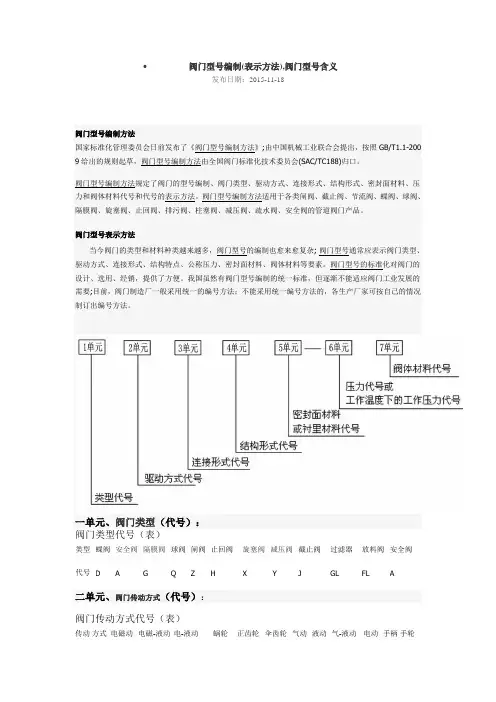

•阀门型号编制(表示方法),阀门型号含义
发布日期：2015-11-18

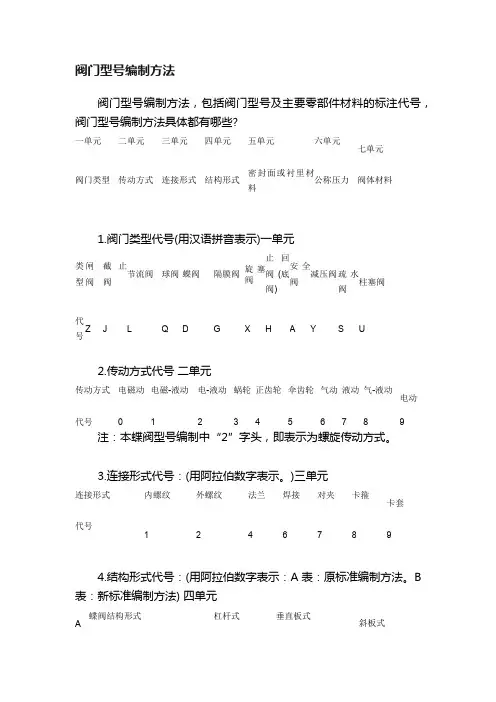

阀门型号编制方法
国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-200 9给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

一单元、阀门类型（代号）：
类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀
代号D A G Q Z H X Y J GL FL A
二单元、阀门传动方式（代号）：
阀门传动方式代号（表）
传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮
阀门连接方式代号（表）
闸阀结构形式代号（表）。

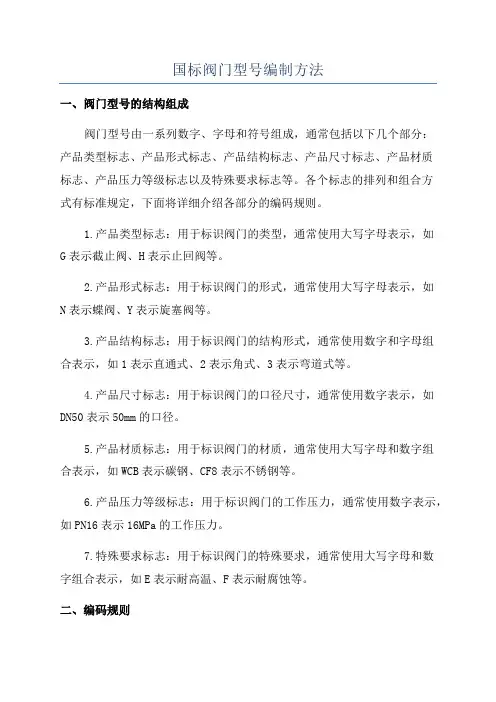

国标阀门型号编制方法一、阀门型号的结构组成阀门型号由一系列数字、字母和符号组成，通常包括以下几个部分：产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志以及特殊要求标志等。

各个标志的排列和组合方式有标准规定，下面将详细介绍各部分的编码规则。

1.产品类型标志：用于标识阀门的类型，通常使用大写字母表示，如G表示截止阀、H表示止回阀等。

2.产品形式标志：用于标识阀门的形式，通常使用大写字母表示，如N表示蝶阀、Y表示旋塞阀等。

3.产品结构标志：用于标识阀门的结构形式，通常使用数字和字母组合表示，如1表示直通式、2表示角式、3表示弯道式等。

4.产品尺寸标志：用于标识阀门的口径尺寸，通常使用数字表示，如DN50表示50mm的口径。

5.产品材质标志：用于标识阀门的材质，通常使用大写字母和数字组合表示，如WCB表示碳钢、CF8表示不锈钢等。

6.产品压力等级标志：用于标识阀门的工作压力，通常使用数字表示，如PN16表示16MPa的工作压力。

7.特殊要求标志：用于标识阀门的特殊要求，通常使用大写字母和数字组合表示，如E表示耐高温、F表示耐腐蚀等。

二、编码规则1.编码顺序：阀门型号的编码顺序一般按照产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志和特殊要求标志的顺序进行排列。

2.编码分隔符：各部分之间的编码可以使用特定的分隔符进行分隔，常用的分隔符有"-"、"/"和空格等。

3.编码长度：阀门型号的编码长度没有规定限制，但通常为了方便标识和辨认，长度不会太长。

三、编码方法阀门型号的编码方法是将各个标志的编码按照规定的顺序组合起来。

例如，一个DN50剪刀式截止阀，材质为WCB，工作压力为PN16的阀门的型号可以编写为G-1-1-DN50-WCB-PN16、这个编码表示了该阀门的类型、形式、结构、尺寸、材质和压力等级等信息。

阀门型号编制方法、阀门编号说明
阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；
对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式
四单元：结构型式
阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五单元：密封副材料
六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍
举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力 1.6MPa，阀体材料为碳钢。

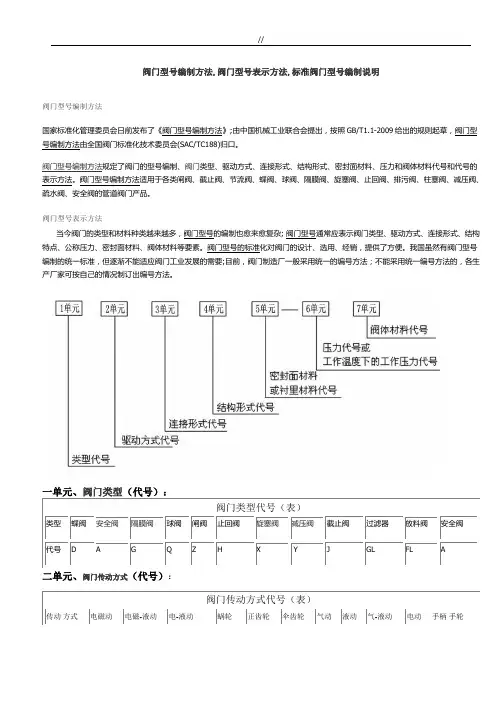

阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

阀门类型代号（表）类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀代号D A G Q Z H X Y J GL FL A二单元、阀门传动方式（代号）：阀门传动方式代号（表）传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮四单元、阀门结构形式（代号）：⑤截止阀、节流阀和柱塞阀结构形式代号⑥隔膜阀结构形式代号⑦旋塞阀结构形式代号⑧安全阀结构形式代号⑨减压阀结构形式代号⑩疏水阀结构形式代号排污阀结构形式代号五单元、阀门密封材质（代号）：六单元、阀门公称压力数值用阿拉伯数字直接表示（MPa）它是MPa的10倍。

注：Pg≤16k g f/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号注：1、由阀体直接加工的阀座密封材料代号用“W”表示。

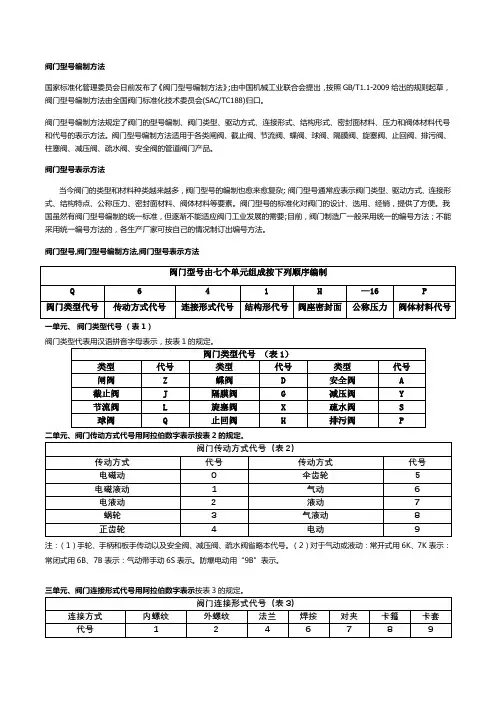

阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

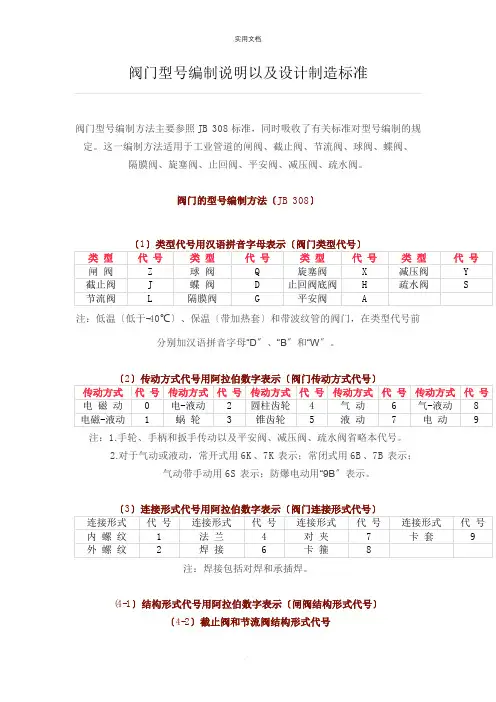

阀门型号,阀门型号编制方法,阀门型号表示方法一单元、阀门类型代号（表1）注：（1）手轮、手柄和板手传动以及安全阀、减压阀、疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示：常闭式用6B、7B表示：气动带手动6S表示。

防爆电动用“9B”表示。

五单元.阀门阀座密封面材料代号六单元.阀门公称压力数值，PN1.6-25mpa，磅级150LB-2500LB、日级5K-63K按JB74-1994“管路附件公称压力，试验压力和工作压力”的规定。

用于电站工业的阀门，当介质最高温度超过 530℃时按JB74-1994第5条的规定，标注工作压力。

七单元.阀门阀体材料代号用汉语拼音表示。

注：低温〔低于-40℃〕、保温〔带加热套〕和带波纹管的阀门，在类型代号前注：1.手轮、手柄和扳手传动以及平安阀、减压阀、疏水阀省略本代号。

2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；注：焊接包括对焊和承插焊。

(4-1〕结构形式代号用阿拉伯数字表示〔闸阀结构形式代号〕〔4-2〕截止阀和节流阀结构形式代号1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。

2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。

我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。

3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。

〔参见JB/T5300?通用阀门材料?标准〕。

注：Ⅰ由于公称压力和磅级的温度标准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。

Ⅱ表中“K〞级是日本标准中的一种压力等级。

5.连接形式一般采用法兰、焊接〔对焊、承插焊〕和螺纹连接等方式。

连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定。

对国标阀门说明如下：1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79 、JB78等有关标准选定。

如与本样本所选标准或尺寸不符时，那么须在订货合同中注明。

注：①除法兰和对焊端外，承插焊连接尺寸采用JB/T1751，内、外螺纹连接的尺寸分别采用GB/7306、GB7307。

②JB/T79-94机械行业标准中，系列1法兰连接尺寸与国际GB9113-88互换，系列2尺寸与原机标JB/79-59互换。

阀门的编制方法B308-75<阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。

它包括阀门的型号编制和阀门的命名。

1．阀门的型号编制阀门型号由7个单元组成，其含义如下所示．1)类型代号：类型代号用汉语拼音字母表示，如表1—39所示。

2)传动方式代号：传动方式代号，按表l—40的规定，用阿拉伯数字表示。

3)连接形式代号：阀门的连接形式代号，按表1—41的规定。

用阿拉伯数字表示。

4)结构形式代号：阀fl的结构形式代号用阿拉伯数字表示。

闸阀结构形式代号按表1-42的规定：截止阀、柱塞阀和节流阀结构形式代号按表1～43的规定；球阀结构形式代号按表1-44的规定；蝶阀结构形式代号按表1-45的规定；隔膜阀结构形式代号按表1-46的规定；旋塞阀结构行式代号按表1-47的规定；止回阀结构形式代号按表1-48的规定；安全阀结构形式代号按表1-49的规定；减压阀结构形式代号按表1-50的规定；蒸汽疏水阀结构形式代号按表1-51的规定；排污阀结构形式代号按表1-52的规定。

表1-39阀门的类型代号注。

低温(低于-40℃)、保温(带加热套)和带波纹管的阀门，抗硫的阈门，在类型代号前分别加汉语拼音字母D、B、W和K。

表1-40阀门的传动方式代号注：1．手轮、手柄和扳手传动的，以及安全阀、减压阀、蒸汽疏水阀可省略本代号。

2．对于气动或液动，常开式用6K、7K表示，常闭式用68、78表示；气动带手动，用6s表示；防爆电动，用98表示；蜗杆-T型螺母，用3T表示。

3．代号2及代号8是用在阀门启闭需由两种动力源同时对阀门进行动作的执行机构。

表1-41阀门的连接形式代号注：焊接包括对焊和承插焊。

表1-42闸阀结构形式代号表1-43截止阀、柱塞阀和节流阀结构形式代号表1-44球阀结构形式代号表1-45蝶阀结构形式代号表1-46隔膜阀结构形式代号表1-47旋塞阀结构形式代号表1-48止回阀结构形式代号表1-49安全阀结构形式代号表1-50减压阀结构形式代号表1-51蒸汽疏水阀结构形式代号表1-52排污阀结构形式代号5)阀座密封面或衬里材料代号：阌座密封面或衬里材料代号用汉语拼音字母表示，按表1—53的规定。

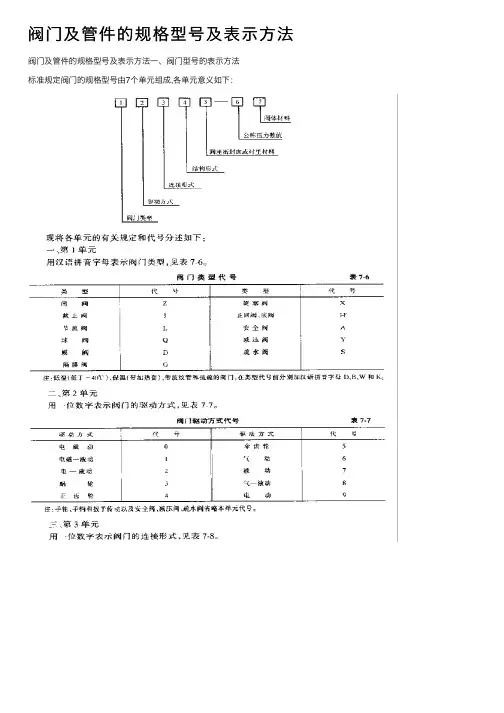

阀门及管件的规格型号及表⽰⽅法阀门及管件的规格型号及表⽰⽅法⼀、阀门型号的表⽰⽅法
标准规定阀门的规格型号由7个单元组成,各单元意义如下：
如：D343X-16C-200 表⽰阀门是蝶阀、传动型式是蜗轮传动、连接形式法兰连接、内部结构斜板式、密封⾯为橡胶、公称压⼒1.6MPa、阀体材料为碳钢、公称通径200mm。

⼆、管件的种类和代号
三、管件的壁厚分级表单位：mm
如90E（L）DN150 Sch40 304表⽰90度长半径弯头、公称通径150、壁厚7.11材料304的不锈钢弯头四、法兰的规程型号及表⽰⽅法1法兰类型及密封⾯
2、类型及代号
3、法兰密封⾯
法兰密封⾯包括突⾯、凹⾯/凸⾯、榫⾯/槽⾯、全平⾯、环连接⾯
4、法兰的标记及⽰例
代号4、公称尺⼨DN、公称压⼒PN 5、材料牌号。
