JB_T308-2004阀门型号编制方法

常用阀门型号选择在实际工作中，有时会碰到一些阀门需要用型号表示。

在查阅阀门型号的标准《阀门型号编制方法（JB-T308-2004）》过程中却发现，对照的标准我们为什么看不懂？别着急，下面由小编带你解读《阀门型号编制方法是（JB-T308-2004）》。

阀门型号是按阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料等分类，然后再把这七部分按顺序排列出来。

下面给大家介绍一下这七部分的编制方法。

第一部分：阀门类型的代号阀门的类型代号用字母按（表1）的规定表示。

如果标号的阀门还具有其它功能或带有其它特异结构时，需要在阀门类型代号前面加注一个按（表2）规定表示的字母。

第二部分：驱动方式代号驱动方式用阿拉伯数字按（表3）的规定来表示。

表3 阀门驱动方式代号注：1.安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门（如手动蝶阀、手动闸阀、球阀等），阀门驱动方式代号省略，不表示。

2.只有当两种动力源同时对其作用才能控制其启闭时，此时我们用电磁—液动、电—液动、气—液动表示。

3.气动常开阀门用6K 表示，气动常闭阀门用6B表示，液动常开阀门用7K表示，液动常闭阀门用7B表示。

4.防爆电动阀门用9B表示。

第三部分连接形式代号阀门的连接形式用数字按（表4）规定的表示。

第四部分结构形式代号阀门的结构形式用用阿拉伯数字按（表5-表15）规定的表示。

表10 旋塞阀结构形式代号表13 减压阀结构形式代号第五部分：密封面或衬里材料代号阀座密封面或衬里材料代号按（表16）规定的字母表示。

注：1.除隔膜阀外，阀门的密封面材料不同时哪种材料硬度低即用其表示。

2.密封材料与阀门的本体材质相同时，密封面材料代号用W表示。

第六部分：压力代号1.阀门的压力代号用以兆帕为单位的公称压力的值的十倍单位。

比如说某阀门的公称压力为1.6MPa，则该阀门的压力代号为16。

2.压力等级采用磅级（1b）或K级单位的阀门，在型号编制时，应在压力代号栏后有lb或K的单位符号。

阀门型号编制方法当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；凡不能采用标准编号的新型阀门，各阀门制造厂可按自己的情况编制出编号方法。

阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料等七个要素。

阀门型号的标准化对阀门的设计、选用、经销提供了方便。

在中华人民共和国机械行业标准JB/T308-2004《阀门型号编制方法》标准中，规定了适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、柱塞阀等阀门的型号编制方法和阀门的命名。

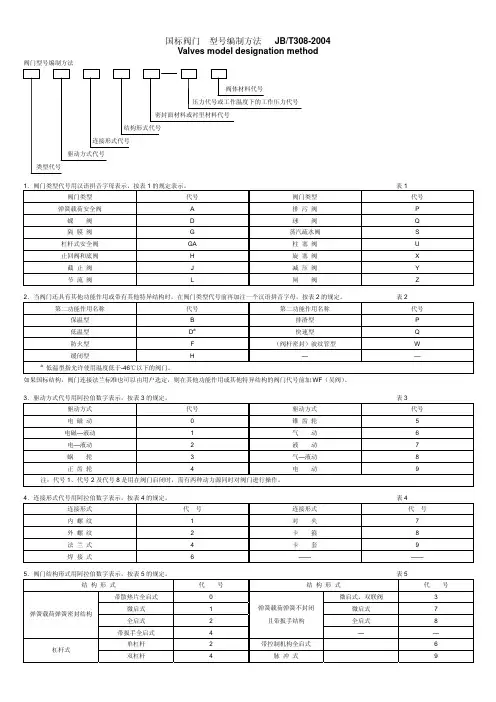

一、阀门的型号编制阀门型号由7个单元组成，其含义如下图所示。

（1）类型代号：类型代号用汉语拼音字母表示，如表1所示。

（2）驱动方式代号：驱动方式代号，按表2的规定，用阿拉伯数字表示。

（3）连接形式代号：阀门的连接形式代号，按表3的规定，用阿拉伯数字表示。

（4）结构形式代号：阀门的结构形式代号用阿拉伯数字表示。

闸阀结构形式代号按表4的规定；截止阀、柱塞阀和节流阀结构代号按表5的规定；球阀结构形式代号按表6的规定；蝶阀结构形式代号按表7的规定；隔膜阀结构形式代号按表8的规定；旋塞阀结构形式代号按表9的规定；止回阀的结构形式代号按表10的规定；安全阀结构形式代号按表11的规定；减压阀结构形式代号按表12的规定；蒸汽疏水阀结构形式代号按表13的规定；排污阀结构形式代号按表14的规定。

表1 阀门的类型代号阀门类型代号阀门类型代号弹簧载荷安全阀 A 排污阀P蝶阀 D 球阀Q隔膜阀G 蒸汽疏水阀S杠杆式安全阀GA 柱塞阀U止回阀和底阀H 旋塞阀X截止阀J 减压阀Y节流阀L 闸阀Z当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，如下表所示表1-1 具有其他功能作用或带有其他特异结构阀门表示代号第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型 D 快速型Q防火型 F (阀杆密封)波纹管型W缓闭型H - -注：低温型指允许使用温度低于-46℃以下的阀门。

阀门型号编制方法Valves model designation method2004-10-20发布 2005-04-01实施中华人民共和国国家发展和改革委员会发布目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 型号编制和代号表示方法 (1)3.1 阀门的型号编制方法 (1)3.2 阀门类型代号 (1)3.3 驱动方式代号 (2)3.4 连接形式代号 (2)3.5 阀门结构形式代号 (3)3.6 密封面或衬里材料代号 (5)3.7 压力代号 (5)3.8 阀体材料代号 (5)3.9 命名 (6)3.10 型号和名称编制方法示例 (6)表1 阀门类型代号 (2)表2 具有其他功能作用或带有其他特异结构的阀门表示代号 (2)表3 阀门驱动方式代号 (2)表4 阀门连接端连接形式代号 (3)表5 闸阀结构形式代号 (3)表6 截止阀、节流阀和柱塞阀结构形式代号 (3)表7 球阀结构形式代号 (3)表8 蝶阀结构形式代号 (3)表9 隔膜阀结构形式代号 (4)表10 旋塞阀结构形式代号 (4)表11 上回阀结构形式代号 (4)表12 安全阀结构形式代号 (4)表13 减压阀结构形式代号 (4)表14 蒸汽疏水阀结构形式代号 (4)表15 排污阀结构形式代号 (5)表16 密封面或衬里材料代号 (5)表17 阀体材料代号 (5)阀门型号编制方法1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、上回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力3 型号编制和代号表示方法3.1 阀门的型号编制方法3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

2004–10–20 发布2005–04–01实施中华人民共和国国家发展和改革委员会发布1JB/T 308—20043.2 阀门类型代号3.2.1 阀门类型代号用汉语拼音字母表示，按表l的规定表示。

3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。

表2 具有其他功能作用或带有其他特异结构的阀门表示代号3.3 驱动方式代号3.3.1 驱动方式代号用阿拉伯数字表示，按表3的规定。

3.3.2 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

3.3.3 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；3.3.4 防爆电动装置的阀门用9B表示；3.4 连接形式代号3.4.1 连接形式代号用阿拉伯数字表示，按表4规定的。

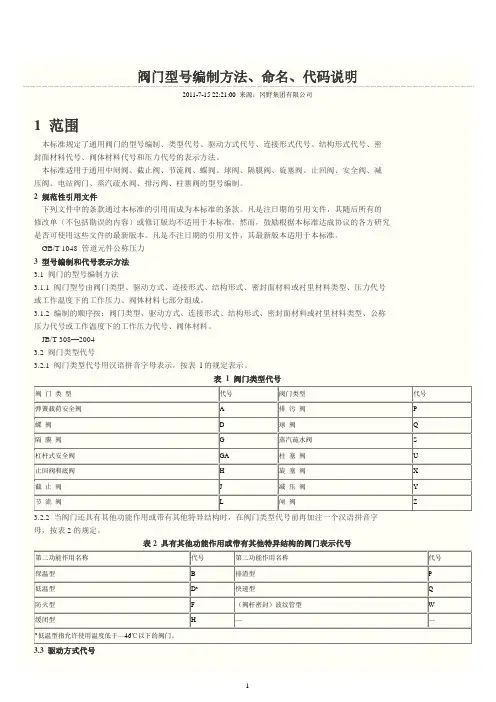

阀门型号编制方法、命名、 阀门型号编制方法、命名、代码说明2011-7-15 22:21:00 来源：冈野集团有限公司1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密 封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减 压阀、电站阀门、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力 3 型号编制和代号表示方法 3.1 阀门的型号编制方法 3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号 或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称 压力代号或工作温度下的工作压力代号、阀体材料。

JB/T 308—2004 3.2 阀门类型代号 3.2.1 阀门类型代号用汉语拼音字母表示，按表 l 的规定表示。

表 1 阀门类型代号阀 门 类 型 弹簧载荷安全阀 蝶 阀 隔 膜 阀 杠杆式安全阀 止回阀和底阀 截 止 阀 节 流 阀 代号 A D G GA H J L 阀门类型 排 污 阀 球 阀 蒸汽疏水阀 柱 塞 阀 旋 塞 阀 减 压 阀 闸 阀 代号 P Q S U X Y Z3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字 母，按表 2 的规定。

表 2 具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称 保温型 低温型 防火型 缓闭型a代号 B Da F H第二功能作用名称 排渣型 快速型 （阀杆密封）波纹管型 —代号 P Q W —低温型指允许使用温度低于—46℃以下的阀门。

阀门型号编制方法Valves model designation method2004-10-20发布2005-04-01实施中华人民共和国国家发展和改革委员会发布目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 型号编制和代号表示方法 (1)3.1 阀门的型号编制方法 (1)3.2 阀门类型代号 (1)3.3 驱动方式代号 (2)3.4 连接形式代号 (2)3.5 阀门结构形式代号 (3)3.6 密封面或衬里材料代号 (5)3.7 压力代号 (5)3.8 阀体材料代号 (5)3.9 命名 (6)3.10 型号和名称编制方法示例 (6)表1 阀门类型代号 (2)表2 具有其他功能作用或带有其他特异结构的阀门表示代号 (2)表3 阀门驱动方式代号 (2)表4 阀门连接端连接形式代号 (3)表5 闸阀结构形式代号 (3)表6 截止阀、节流阀和柱塞阀结构形式代号 (3)表7 球阀结构形式代号 (3)表8 蝶阀结构形式代号 (3)表9 隔膜阀结构形式代号 (4)表10 旋塞阀结构形式代号 (4)表11 上回阀结构形式代号 (4)表12 安全阀结构形式代号 (4)表13 减压阀结构形式代号 (4)表14 蒸汽疏水阀结构形式代号 (4)表15 排污阀结构形式代号 (5)表16 密封面或衬里材料代号 (5)表17 阀体材料代号 (5)阀门型号编制方法1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、上回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

JB-T308-2004阀门-型号编制方法前言阀门在各种工业领域中都有着广泛的应用，它们负责控制流体的流动，通过它们的开闭来控制整个工艺系统的运行。

为了便于生产、管理和交流，各个国家、地区针对阀门的型号和命名规则进行了系统的规定。

本文将介绍国家标准 JB-T308-2004 中关于阀门型号编制方法的规范。

一、阀门型号的组成阀门型号通常由几个部分组成，包括阀门类型、连接方式、材质、公称压力和公称通径等关键信息。

下面将逐一进行说明。

1. 阀门类型阀门类型是指阀门所具备的控制方式，包括截止阀、调节阀、止回阀、安全阀、排气阀等。

在阀门型号编制时，应根据阀门的控制方式，在型号中注明阀门类型。

2. 连接方式连接方式是指阀门与管路之间的连接方式，包括法兰、螺纹、对夹、焊接等。

在阀门型号编制时，应注明阀门与管路之间的连接方式。

3. 材质阀门材质通常包括阀体、阀盖、阀门芯、阀座等。

不同工作条件下对阀门材质的要求不同，在阀门型号编制时应明确阀门各组成部分的材质，以便更好地选择合适的阀门进行使用和维修。

4. 公称压力和公称通径公称压力是指阀门公称规格下所能承受的最高压力；公称通径是指阀门流体通过的管子大小，通常用英寸或毫米表示。

在阀门型号中，应标明阀门的公称压力和公称通径，以便确认阀门的适用范围和安装尺寸。

二、阀门型号编制规定根据国家标准 JB-T308-2004 的规定，阀门型号编制应符合以下格式：GZJ-[F]-[L]-[M]-[N]-[P]（Q）其中，每个字母或文字表示不同的阀门要素，具体说明如下：•GZJ：表示阀门产品的名称•F：表示阀门类型，包括如下类型：–Z：截止阀–K：闸阀–J：球阀–L：蝶阀–C：止回阀–R：调节阀–Y：安全阀•L：表示阀门连接方式，包括如下连接方式：–F：法兰连接–J：对夹连接–G：内螺纹连接–W：焊接连接•M：表示阀门使用温度•N：表示阀门公称通径，单位为毫米•P：表示阀门公称压力，单位为Mpa•Q：表示额定流量系数三、阀门型号编制举例下面以一种法兰截止阀为例进行说明：1. 阀门型号说明•阀门类型：截止阀•连接方式：法兰连接•使用温度：室温•公称通径：80mm•公称压力：1.6Mpa•额定流量系数：502. 阀门型号编制根据阀门型号编制规定的格式，该阀门的型号可以表示为：GZJ-Z-F-M80-1.6(50)四、阀门型号编制是阀门制造、使用、维护等方面的基础，是阀门企业实现规范化、标准化生产的必要手段。

阀门型号编制办法一、阀门类型代号表1 阀门类型代号(JB/T308-2004)1.1 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。

1.2 具有其他功能作用或带有其他特异结构的阀门表示代号表2 具有其他功能作用或带有其他特异结构的阀门表示代号二、驱动方式代号2.1 驱动方式代号用阿拉伯数字表示，按下表的规定。

表3 阀门驱动方式代号2.2 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式阀门，本代号省略不表示。

2.3 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；2.4 防爆电动装置的阀门用9B表示；三、连接形式代号3.1 连接形式代号用阿拉伯数字表示，按表4规定的。

3.2 各种连接形式的具体结构、采用标准或方式(如：法兰面形式及密封方式、焊接形式、螺纹形式及标准等)，不在连接代号后加符号表示，应在产品的图样、说明书或订货合同等文件中予以详细说明。

表4 阀门连接端连接形式代号四、阀门结构形式代号4.1 阀门结构形式用阿拉伯数字表示，按表5～15规定。

表5 闸阀结构形式代号表6 截止阀、节流阀和柱塞阀结构形式代号表7 球阀结构形式代号表8 蝶阀结构形式代号表9 隔膜阀结构形式代号表10 旋塞阀结构形式代号表11 止回阀结构形式代号表12 安全阀结构形式代号表13 减压阀结构形式代号表14 蒸汽疏水阀结构形式代号表15 排污阀结构形式代号五、密封面或衬里材料代号表16 密封面或衬里材料代号5.1隔膜阀以阀体表面材料代号表示。

5.2 阀门密封副材料均为阀门的本体材料时，密封面材料代号用“W”表示。

六、压力代号6.1 阀门使用的压力级符合GB/T l048的规定时，采用GB/T 1048标准10倍的兆帕单位(MPa)数值表示。

6.2 当介质最高温度超过425℃时，标注最高工作温度下的工作压力代号。

6.3 压力等级采用磅级(1b)或K级单位的阀门，在型号编制时，应在压力代号栏后有lb或K 的单位符号。

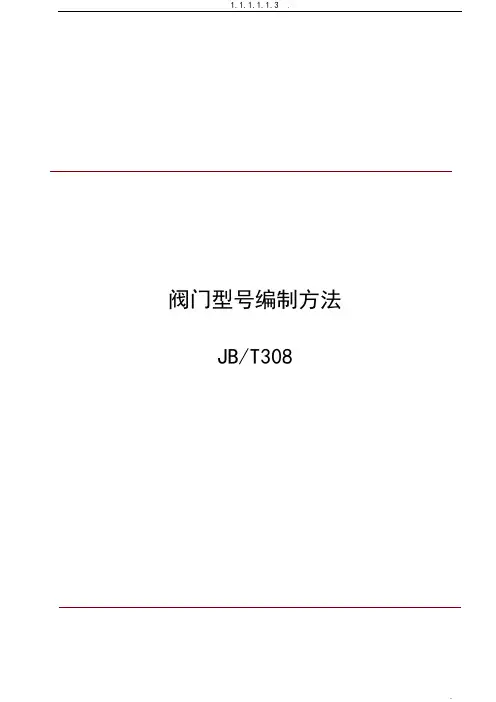

1.1.1.1.1.3 .阀门型号编制方法JB/T3081.1.1.1.1.2 .前言本标准修改采用《阀门型号编制方法 JB/T308-2004》本标准归口单位：本标准起草单位：本标准主要起草人：本标准批准人：阀门型号编制方法1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力3 型号编制和代号表示方法3.1 阀门的型号编制方法3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

3.2 阀门类型代号3.2.1 阀门类型代号用汉语拼音字母表示，按表l的规定表示。

3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。

表2 具有其他功能作用或带有其他特异结构的阀门表示代号3.3 驱动方式代号3.3.1 驱动方式代号用阿拉伯数字表示，按表3的规定。

3.3.2 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

3.3.3 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；3.3.4 防爆电动装置的阀门用9B表示；3.4 连接形式代号3.4.1 连接形式代号用阿拉伯数字表示，按表4规定的。

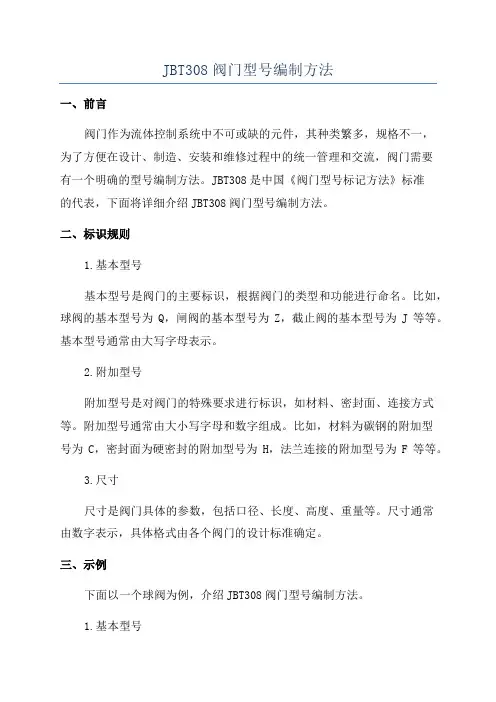

JBT308阀门型号编制方法一、前言阀门作为流体控制系统中不可或缺的元件，其种类繁多，规格不一，为了方便在设计、制造、安装和维修过程中的统一管理和交流，阀门需要有一个明确的型号编制方法。

JBT308是中国《阀门型号标记方法》标准的代表，下面将详细介绍JBT308阀门型号编制方法。

二、标识规则1.基本型号基本型号是阀门的主要标识，根据阀门的类型和功能进行命名。

比如，球阀的基本型号为Q，闸阀的基本型号为Z，截止阀的基本型号为J等等。

基本型号通常由大写字母表示。

2.附加型号附加型号是对阀门的特殊要求进行标识，如材料、密封面、连接方式等。

附加型号通常由大小写字母和数字组成。

比如，材料为碳钢的附加型号为C，密封面为硬密封的附加型号为H，法兰连接的附加型号为F等等。

3.尺寸尺寸是阀门具体的参数，包括口径、长度、高度、重量等。

尺寸通常由数字表示，具体格式由各个阀门的设计标准确定。

三、示例下面以一个球阀为例，介绍JBT308阀门型号编制方法。

1.基本型号球阀的基本型号为Q。

2.附加型号假设球阀的材料为不锈钢，附加型号为S；球阀的密封面为软密封，附加型号为R；球阀采用法兰连接，附加型号为F。

3.尺寸四、注意事项在编制阀门型号时，需要注意以下几点：1.遵循标准：JBT308是中国阀门型号标记方法的标准，需要按照该标准进行编制。

如果有特殊要求，可以根据需要进行调整。

2.清晰明确：阀门型号需要能够清晰明确的表示阀门的类型、功能、特殊要求和尺寸等信息，以便在设计、制造、安装和维修过程中使用。

3.标准化管理：阀门型号的标准化管理有助于提高生产效率、减少错误和交流困难，因此需要在企业内部建立统一的阀门型号编制规则，并进行培训和宣传。

总结：JBT308阀门型号编制方法是根据中国《阀门型号标记方法》标准进行的，通过基本型号、附加型号和尺寸的组合，能够清晰明确的表示阀门的类型、功能、特殊要求和尺寸等信息。

编制阀门型号有助于统一管理和交流，提高生产效率和减少错误。

注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

? ? ? ? 2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；(4-3)球阀结构形式代号(4-4)蝶阀结构形式代号(4-5)隔膜阀结构形式代号(4-10)安全阀结构形式代号1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。

2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。

我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。

3.阀门材料4.公称压力（压力等级）公称压力系指阀门在指定温度下允许的工作压力，用PN表示。

按GB1048或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定。

国际阀门采用的计量单位为MPa （兆帕），与常用的计量单位换算如下：=1bar(巴)=cm2与磅级阀注：Ⅰ由于公称压力和磅级的温度标准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。

Ⅱ表中“K”级是日本标准中的一种压力等级。

5.连接形式一般采用法兰、焊接（对焊、承插焊）和螺纹连接等方式。

连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定。

对国标阀门说明如下：1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79、JB78等有关标准选定。

如与本样本所选标准或尺寸不符时，则须在订货合同中注明。

2.对焊端连接按GB12224的规定。

3.承插焊端连接按JB/T1751的规定。

4.内螺纹连接按GB7306圆锥管螺纹的规定。

5.外螺纹连接按GB7307管螺纹或GB196、GB197普通螺纹的规定。

对通径DN大于50mm对焊端电站阀门，应根据接管尺寸（外径X壁厚）确定孔径及坡口型式、尺寸。

阀门型号编制方法JB-T308-2004 ICS23.060J16中华人民共和国机械行业标准JB/T308-2004代替JB/C308-1975阀门型号编制方法Valvesmodeldesignationmethod2004-10-20发布2005-04-01实施中华人民共和国国家发展和改革委员会发布JB/T308-2004目次之龙月巧巧一一一一一月U舀t..-..-......................……，，..…，.…‘......‘..···.-.....……1范围......................-..-.……，........................……2规范性引用文件........……‘.价…‘二‘....一，..-..-....-…3型号编制和代号表示方法..........-.-..…‘...一“........一3.1阀门的型号编制方法.....……，......……，.-..…‘……，.，，.…3.2阀门类型代号…‘........一“..........……‘..…，.一3.3驱动方式代号二，......-.-..-.........……、.，.....……，......-..-....…3.4连接形式代号.‘.二‘..-....…‘...……，....-..-……‘.……，..-.......……3.5阀门结构形式代号.-.....-..-...................-..-....................-…3.6密封面或衬里材料代号........一t.-.--..............--.-...-...-....……3.7压力代号............-.....-..-...……‘...........一‘...……‘.....……3.8阀体材料代号................……，.-...-..-.....二‘.…‘..........……3.9命名...........……‘..‘...-..-...................……‘...-.....-..-...一t..-...二3.10型号和名称编制方法示例..二‘......……，二，.，.-.-..…，......-...……表1阀门类型代号二价..........……，二，…‘...............……表2具有其他功能作用或带有其他特异结构的阀门表示代号…，……，..-..…表3阀门驱动方式代号..-……“.............一，一，.一，..-....表4阀门连接端连接形式代号.‘二‘........……，二，..…，.-.…表5闸阀结构形式代号..-..一‘…‘二‘.................……，二，二，.‘...表6截止阀、节流阀和柱塞阀结构形式代号.……，，，..-....-........-...-..-..-.....…表夕球阀结构形式代号........……，.......……‘二‘.‘.…‘........一表8蝶阀结构形式代号.....-..-..................................……表9隔膜阀结构形式代号............……，，一，...-.……，……，.……‘.二表10旋塞阀结构形式代号.....................一，...一，……，..，...........一表11止回阀结构形式代号…‘................................……表12安全阀结构形式代号..................……，，.，.‘.一，...................……表13减压阀结构形式代号........一，..................-......-...-...一，.........表14蒸汽疏水阀结构形式代号......-一‘..-.....-..-....-.-..-.....-...-一‘.一‘...表15排污阀结构形式代号........一‘.....-.......……‘........……表16密封面或衬里材料代号.....................................一表17阀体材料代号.-.-...-..-...............……‘.‘二‘...........一-一4‘.一4 (4)..‘ (4) (4)‘.....‘二4...- (5) (5)- (5)JB/T308-200491J吕本标准是对JB/T308-1975((阀门型号编制方法》进行的修订。

安全阀最实用的选型知识一、了解安全阀的型号编制方法：根据JB/T308-2004《阀门型号编制方法》的标准规定：安全阀一般用A作为阀门类型代号，连接方式与其他阀门一样有法兰连接4、螺纹连接2、焊接连接6等，法兰连接最为普遍。

结构形式按下表（选自JB/T308-2004《阀门型号编制方法》）从上表可以知道：A44H为法兰连接的杠杆式安全阀;A49H为法兰连接的脉冲式安全阀;结构形式看(0-8除5.6外)都为弹簧式安全阀:封闭式0.1.2.4，不封闭式3.7.8；1.3.7微启式，0.2.4.8全启式，带扳手的3.7.8.4.A41为法兰连接的弹簧封闭微启式安全阀;A42为法兰连接的弹簧封闭全启式安全阀；A47为法兰连接的弹簧不封闭带板手微启式安全阀;A48为法兰连接的弹簧不封闭带板手全启式安全阀。

二、了解安全阀形式的选择：安全阀形式选择的依据HG/T20570-95《工艺系统工程设计技术规定》的标准：三、安全阀选型时，必须明确的参数：因为安全阀的选用：由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，由使用介质决定安全阀的材质和结构型式，由安全阀泄放量计算出安全阀的喉径。

所以在安全阀选型时必须明确以下条件：1、安全阀使用的工况：介质的种类、实际工作压力、温度；2、安全阀的开启压力（整定压力）、排放压力、回座压力，以便厂家按用户需要整定；或排放量和阀门开启高度。

四、明确的进行安全阀的选型：1、水等液体不可压缩介质一般用封闭微启式安全阀，通常以A41H型为代表，或用安全泄放阀，如株洲南方AX742X型安全泄压阀，YF742X型水击预防阀，上海冠龙500X型泄压持压阀，506X型水击泄放阀。

2、气体等可压缩性介质一般用封闭全启式安全阀，如储气罐、气体管道等。

通常以A42Y型为代表3、蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。

通常以A48Y型为代表；4、热水锅炉一般用不封闭带扳手微启式安全阀。

注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前
注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；
注：焊接包括对焊和承插焊。

(4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）
（4-2）截止阀和节流阀结构形式代号
1.阀门类型
根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核
对阀门的设计制造标准。

2.传动方式
根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。

我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。

3.阀门材料
注：Ⅰ由于公称压力和磅级的温度标准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。

Ⅱ表中“K”级是日本标准中的一种压力等
级。

5.连接形式
一般采用法兰、焊接（对焊、承插焊）和螺纹连接等方式。

连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定。

对国标阀门说明如下：
注：①除法兰和对焊端外，承插焊连接尺寸采用JB/T1751，内、外螺纹连接的
尺寸分别采用GB/7306、GB7307。

②JB/T79-94机械行业标准中，系列1法兰连接尺寸与国际GB9113-88互换，
系列2尺寸与原机标JB/79-59互换。
