阀门型号编制办法(JB308-75)1. 阀门产品型号由七个单元组成按下列顺序编制。
类型代号传动方式连接形式代号结构形代号阀座密封面或实衬里材料代号公称压力数值阀体材料代号2.类型代号用汉语拼音字母表示,按表 1 的规定。
表 13.传动方式代号用阿拉伯数字表示,按表 2 的规定。
表 2注: (1)手轮、手柄和板手传动以及安全阀、减压阀、疏水阀省略本代号。
(2)对于气动或液动:常开式用 6K 、 7K 表示:常闭式用 6B 、 7B 表示:气动带手动 6S 表示。
防爆电动用“9B ”表示。
(3) 连接形式代号用阿拉伯数字表示,按表 3 的规定。
表 34 .结构形式代号用阿拉伯数字表示,按表 4 - 13 的规定 表 4表 5表 6表 78表表 9表 10表 11注:杠杆式安全阀在类型代号前加“ G ”汉语拼音字母表 136.座密封面或衬里材料代号用汉语拼音字母表示,按表 14 规定表 14注:由阀体直接加工的阀座密封面材料代号“ W ”表示:当阀座和阀瓣(闸板)密封面材料不同时,用低硬度材料代号表示(隔膜阀除外)7.公称压力,按 JB74 -59 “管路附件公称压力,试验压力和工作压力”的规定。
用于电站工业的阀门,当介质最高温度超过530 ℃ 时,按 JB74 - 59 第 5 条规定,标注工作压力 8.阀体材料代号用汉语拼音表示,按表 15 规定.表 15注:P N ≦ 16kgf/cm 2 的灰铸铁阀体和P N ≧ 25kgf/cm 2 的碳素钢阀体,省略本单元。
3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。
(参见JB/T5300-91 《通用阀门材料》标准)。
附:各种材料阀门的适用范围4.公称压力(压力等级)公称压力系指阀门在指定温度下允许的工作压力,用 PN 表示。
按 GB1048 或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定。
标准阀门型号编制方法及示例1.标准阀门型号编制方法如下:2.类型代号用汉语拼音字母表示,按表1的规定。
表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U 注:低温(低于零下40摄氏度)、保温(带加热层)和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。
3.传动方式代号用阿拉伯数字表示,按表2的规定。
表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9 注:(1)手轮、手枘和板手传动以及安全阀,减压阀,疏水阀省略本代号。
(2)对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表示,防爆电动用“9B”表示。
蜗杆-T形螺母用3T表示。
4.连接形式代号用阿拉伯数字代号表示,按表3的规定。
表35.结构形式代号用阿拉伯数字表示,按表4~13的规定。
表4表5表6表7表8表9表10表11表12表136.阀座密封面或衬里材料代号用汉语拼音字母表示,按表14的规定。
表147.公称压力数值,按JB74-59《管路附件公称压力,试验压力和工作压力》的规定。
用于电站工业的阀门,当介质最高温度超过530摄氏度时,按JB74-59第5条的规定标注工作压力。
8.阀体材料代号用汉语拼音字母表示,按表15的规定。
表15注:PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
9.示例:例1:电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀:Z942W-1 直动楔式双闸板闸阀例2:手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀:Q21F-40P 外螺纹球阀例3:气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀:G6k41J-6 气动常开式衬胶隔膜阀例4:液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀:D741X-2.5 液动蝶阀例5:电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540℃下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀:J961Y-P54170 电动焊接截止阀。
阀门型号编制说明、命名、编号方法、对照表中华人民共和国机械行业标准1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。
本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1048 管道元件公称压力3 型号编制和代号表示方法3.1 阀门的型号编制方法3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。
3.1.2 编制的顺序按:阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。
JB/T 308—20043.2 阀门类型代号3.2.1 阀门类型代号用汉语拼音字母表示,按表l的规定表示。
3.2.2 当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按表2的规定。
3.3 驱动方式代号3.3.1 驱动方式代号用阿拉伯数字表示,按表3的规定。
3.3.2 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示。
3.3.3 对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;3.3.4 防爆电动装置的阀门用9B表示;3.4 连接形式代号3.4.1 连接形式代号用阿拉伯数字表示,按表4规定的。
3.4.2 各种连接形式的具体结构、采用标准或方式(如:法兰面形式及密封方式、焊接形式、螺纹形式及标准等),不在连接代号后加符号表示,应在产品的图样、说明书或订货合同等文件中予以详细说明。
1.阀门的型号编制方法如下:
2.类型代号用汉语拼音字母表示,按表1的规定。
3.传动方式代号用阿拉伯数字表示,按表2的规定。
4.连接形式代号用阿拉伯数字代号表示,按表3的规定。
5.结构形式代号用阿拉伯数字表示,按表4~13的规定
6.阀座密封面或衬里材料代号用汉语拼音字母表示,按表14的规定。
7.公称压力数值,按JB74-59《管路附件公称压力,试验压力和工作压力》的规定。
用于电站工业的阀门,当介质最高温度超过530摄氏度时,按JB74-59第5条的规定标注工作压力。
8.阀体材料代号用汉语拼音字母表示,按表15的规定。

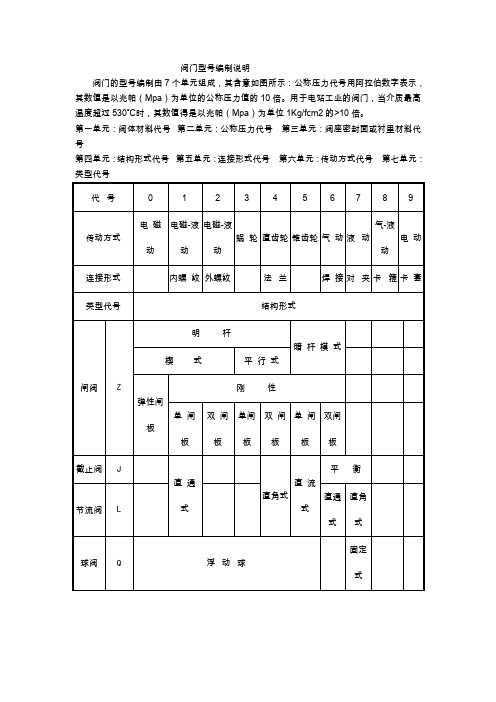

阀门型号编制说明
阀门的型号编制由7个单元组成,其含意如图所示:公称压力代号用阿拉伯数字表示,其数值是以兆帕(Mpa)为单位的公称压力值的10倍。
用于电站工业的阀门,当介质最高温度超过530℃时,其数值得是以兆帕(Mpa)为单位1Kg/fcm2的>10倍。
第一单元:阀体材料代号第二单元:公称压力代号第三单元:阀座密封面或衬里材料代号
第四单元:结构形式代号第五单元:连接形式代号第六单元:传动方式代号第七单元:类型代号
1、本方法适用于通用阀门产品,特殊或非标产品的型号编制方法按企业标准编制。
对于手轮、手柄和扳手驱动的阀门,弹簧安全阀、则省去第二单元。
蝶阀软密封材料选用及适用温度说明:(温度℃)
订货须知:
联络方式:
辽宁省铁岭高压阀门厂
厂址:辽宁省铁岭市工人街邮编:112000
电话:0410 - 4845162 4603601 4836791传真: 0410 - 4845168 4845169 E-mail:valve@
开户行:辽宁省铁岭市工商银行银州支行帐号: 0712002009245075389
阀门参考价格:
闸阀1
闸阀2
截止阀1
止回阀1仪表阀1煤气阀1
蝶阀1
蝶阀2
蝶阀3
球阀1
安全阀1疏水阀1调节阀1
旋塞阀1过滤器1排气阀1
给排水阀门群:浮球阀减压阀水泵控制阀防污隔断阀比例式减压阀静音式止回阀弹性座闸阀。
适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀及柱塞阀的型号编制。
1、阀门的型号编制方法1)阀门的型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力及阀体材料七部分组成。
2)编制的顺序如下:阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。
2、阀门类型代号1)阀门类型代号用汉语拼音字母表示,具体规定见表1.表1 阀门类型代号2)当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,具体规定见表2.表2 具有其他功能作用或带有其他特异结构的阀门表示代号*低温型指允许使用温度低于-46℃的阀门3、驱动方式代号1)驱动方式代号用阿拉伯数字表示,具体规定见表3.表3 阀门驱动方式代号*代号1、代号2及代号8是用在阀门启闭时,需有两种动力源同时对阀门进行操作。
2)安全阀、减压阀、疏水阀及手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示。
3)对于气动或液动机构操作的阀门:常开式用6K、7K表示,常闭式用6B、7B表示。
4)防爆电动装置的阀门用9B表示。
4.连接形式代号1)连接形式代号用阿拉伯数字表示,具体规定见表4。
表4 阀门连接端连接形式代号2)各种连接形式的具体结构、采用标准或方式(如法兰面形式及密封方式、焊接形式、螺纹形式及标准等),不在连接代号后加符号表示,应在产品的图样、说明书或订货合同等文件中予以详细说明。
5.阀门结构形式代号阀门结构形式用阿拉伯数字表示,具体规定见表5~表15。
表5 闸阀结构形式代号表6 截止阀、节流阀和柱塞阀结构形式代号表7 球阀结构形式代号表8 蝶阀结构形式代号表9 隔膜阀结构形式代号表10 旋塞阀结构形式代号表11 止回阀结构形式代号表12 安全阀结构形式代号表13 减压阀结构形式代号表14 蒸汽疏水阀结构形式代号表15 排污阀结构形式代号6.密封面或衬里材料代号1)除隔膜阀外,当密封副的密封面材料不同时,以硬度低的材料表示。

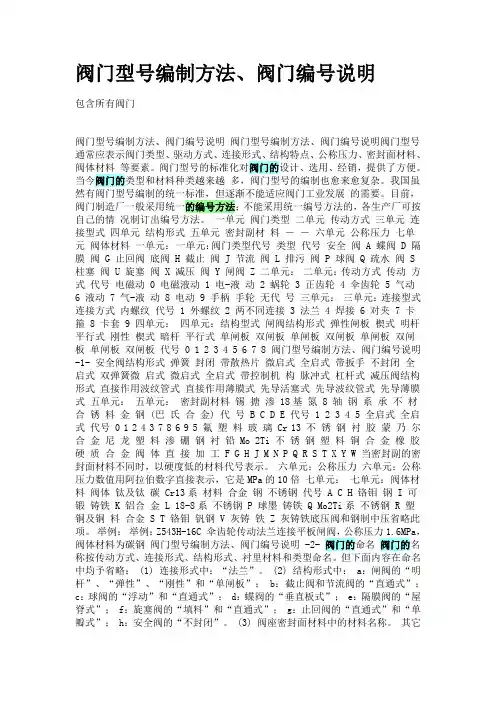

阀门型号编制方法、阀门编号说明包含所有阀门阀门型号编制方法、阀门编号说明阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。
目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
一单元阀门类型二单元传动方式三单元连接型式四单元结构形式五单元密封副材料--六单元公称压力七单元阀体材料一单元:一单元:阀门类型代号类型代号安全阀 A 蝶阀 D 隔膜阀 G 止回阀底阀 H 截止阀 J 节流阀 L 排污阀 P 球阀 Q 疏水阀 S 柱塞阀 U 旋塞阀 X 减压阀 Y 闸阀 Z 二单元:二单元:传动方式传动方式代号电磁动 0 电磁液动 1 电-液动 2 蜗轮 3 正齿轮 4 伞齿轮 5 气动6 液动7 气-液动8 电动9 手柄手轮无代号三单元:三单元:连接型式连接方式内螺纹代号 1 外螺纹 2 两不同连接 3 法兰 4 焊接 6 对夹 7 卡箍 8 卡套 9 四单元:四单元:结构型式闸阀结构形式弹性闸板楔式明杆平行式刚性楔式暗杆平行式单闸板双闸板单闸板双闸板单闸板双闸板单闸板双闸板代号 0 1 2 3 4 5 6 7 8 阀门型号编制方法、阀门编号说明-1- 安全阀结构形式弹簧封闭带散热片微启式全启式带扳手不封闭全启式双弹簧微启式微启式全启式带控制机构脉冲式杠杆式减压阀结构形式直接作用波纹管式直接作用薄膜式先导活塞式先导波纹管式先导薄膜式五单元:五单元:密封副材料锡搪渗 18基氮 8 轴钢系承不材合锈料金钢 (巴氏合金) 代号 B C D E 代号 1 2 3 4 5 全启式全启式代号 0 1 2 4 3 7 8 6 9 5 氟塑料玻璃 Cr 13 不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅 Mo 2Ti 不锈钢塑料铜合金橡胶硬质合金阀体直接加工 F G H J M N P Q R S T X Y W 当密封副的密封面材料不同时,以硬度低的材料代号表示。
注:低温〔低于-40℃〕、保温〔带加热套〕和带波纹管的阀门,在类型代号前注:1.手轮、手柄和扳手传动以及平安阀、减压阀、疏水阀省略本代号。
2.对于气动或液动,常开式用6K、7K表示;常闭式用6B、7B表示;注:焊接包括对焊和承插焊。
(4-1〕结构形式代号用阿拉伯数字表示〔闸阀结构形式代号〕〔4-2〕截止阀和节流阀结构形式代号1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类,并应核对阀门的设计制造标准。
2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。
我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。
3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。
〔参见JB/T5300?通用阀门材料?标准〕。
注:Ⅰ由于公称压力和磅级的温度标准不同,因此两者没有严格的对应关系,上表只是大致可参照的对应关系。
Ⅱ表中“K〞级是日本标准中的一种压力等级。
5.连接形式一般采用法兰、焊接〔对焊、承插焊〕和螺纹连接等方式。
连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定。
对国标阀门说明如下:1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79 、JB78等有关标准选定。
如与本样本所选标准或尺寸不符时,那么须在订货合同中注明。
注:①除法兰和对焊端外,承插焊连接尺寸采用JB/T1751,内、外螺纹连接的尺寸分别采用GB/7306、GB7307。
②JB/T79-94机械行业标准中,系列1法兰连接尺寸与国际GB9113-88互换,系列2尺寸与原机标JB/79-59互换。

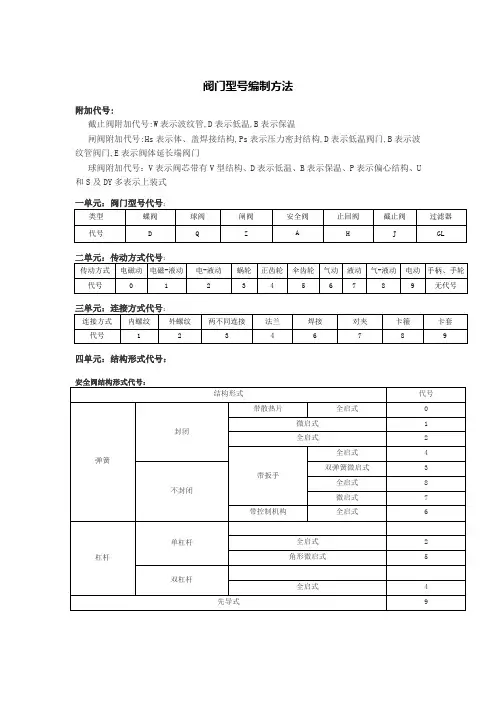

阀门的编制方法B308-75<阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。
它包括阀门的型号编制和阀门的命名。
1.阀门的型号编制阀门型号由7个单元组成,其含义如下所示.1)类型代号:类型代号用汉语拼音字母表示,如表1—39所示。
2)传动方式代号:传动方式代号,按表l—40的规定,用阿拉伯数字表示。
3)连接形式代号:阀门的连接形式代号,按表1—41的规定。
用阿拉伯数字表示。
4)结构形式代号:阀fl的结构形式代号用阿拉伯数字表示。
闸阀结构形式代号按表1-42的规定:截止阀、柱塞阀和节流阀结构形式代号按表1~43的规定;球阀结构形式代号按表1-44的规定;蝶阀结构形式代号按表1-45的规定;隔膜阀结构形式代号按表1-46的规定;旋塞阀结构行式代号按表1-47的规定;止回阀结构形式代号按表1-48的规定;安全阀结构形式代号按表1-49的规定;减压阀结构形式代号按表1-50的规定;蒸汽疏水阀结构形式代号按表1-51的规定;排污阀结构形式代号按表1-52的规定。
表1-39阀门的类型代号注。
低温(低于-40℃)、保温(带加热套)和带波纹管的阀门,抗硫的阈门,在类型代号前分别加汉语拼音字母D、B、W和K。
表1-40阀门的传动方式代号注:1.手轮、手柄和扳手传动的,以及安全阀、减压阀、蒸汽疏水阀可省略本代号。
2.对于气动或液动,常开式用6K、7K表示,常闭式用68、78表示;气动带手动,用6s表示;防爆电动,用98表示;蜗杆-T型螺母,用3T表示。
3.代号2及代号8是用在阀门启闭需由两种动力源同时对阀门进行动作的执行机构。
表1-41阀门的连接形式代号注:焊接包括对焊和承插焊。
表1-42闸阀结构形式代号表1-43截止阀、柱塞阀和节流阀结构形式代号表1-44球阀结构形式代号表1-45蝶阀结构形式代号表1-46隔膜阀结构形式代号表1-47旋塞阀结构形式代号表1-48止回阀结构形式代号表1-49安全阀结构形式代号表1-50减压阀结构形式代号表1-51蒸汽疏水阀结构形式代号表1-52排污阀结构形式代号5)阀座密封面或衬里材料代号:阌座密封面或衬里材料代号用汉语拼音字母表示,按表1—53的规定。

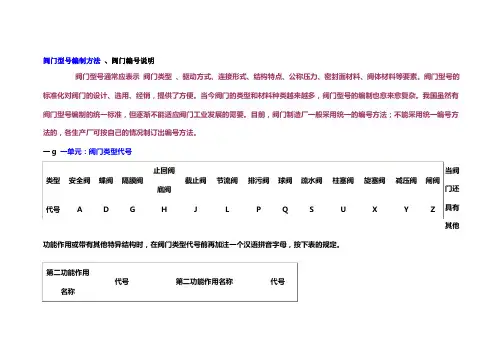

阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。
目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
一g 一单元:阀门类型代号门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。
二单元:传动方式对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。
三单元:连接型式四单元:结构型式阀门结构形式用阿拉伯数字表示,按下表规定。
闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元:密封副材料六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍举例: Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略:(1) 连接形式中:“法兰”。
(2) 结构形式中:a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”;b:截止阀和节流阀的“直通式”;c:球阀的“浮动”和“直通式”;d:蝶阀的“垂直板式”;e:隔膜阀的“屋脊式”;f:旋塞阀的“填料”和“直通式”;g:止回阀的“直通式”和“单瓣式”;h:安全阀的“不封闭”。
(3) 阀座密封面材料中的材料名称。
2017阀门型号编制最新版

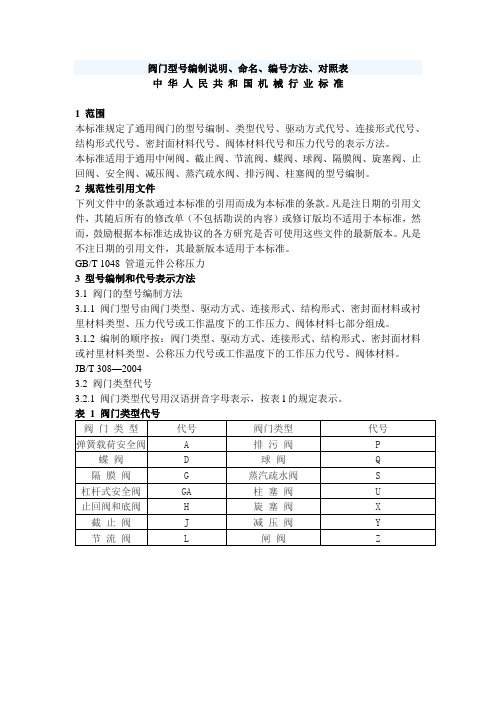

阀门型号编制说明、命名、编号方法、对照表
中华人民共和国机械行业标准
1 范围
本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。
本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1048 管道元件公称压力
3 型号编制和代号表示方法
3.1 阀门的型号编制方法
3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。
3.1.2 编制的顺序按:阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。
JB/T 308—2004
3.2 阀门类型代号
3.2.1 阀门类型代号用汉语拼音字母表示,按表l的规定表示。
阀门类型代号阀门类型代号
弹簧载荷安全阀 A 排污阀P 蝶阀 D 球阀Q
隔膜阀G 蒸汽疏水阀S
杠杆式安全阀GA 柱塞阀U
止回阀和底阀H 旋塞阀X
截止阀J 减压阀Y
节流阀L 闸阀Z
3.2.2 当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再
加注一个汉语拼音字母,按表2的规定。
第二功能作用名
代号第二功能作用名称代号称
保温型 B 排渣型P
低温型D a快速型Q
防火型 F (阀杆密封)波纹管型W
缓闭型H ——
a低温型指允许使用温度低于—46℃以下的阀门。
3.3 驱动方式代号
3.3.1 驱动方式代号用阿拉伯数字表示,按表3的规定。
驱动方式代号驱动方式代号
电磁动0 锥齿轮 5
电磁—液动 1 气动 6
电—液动 2 液动7
蜗轮 3 气—液动8
正齿轮 4 电动9
注:代号1、代号2及代号8是用在阀门启闭时,需有两种动力源同时对阀门进行操作。
3.3.2 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代
号省略,不表示。
3.3.3 对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、
7B表示;3.3.4 防爆电动装置的阀门用9B表示;
3.4 连接形式代号
3.4.1 连接形式代号用阿拉伯数字表示,按表4规定的。
3.4.2 各种连接形式的具体结构、采用标准或方式(如:法兰面形式及密封方式、焊接形式、螺纹形式及标准等),不在连接代号后加符号表示,应在产品的图样、说明书或订货合同等文件中予以详细说明。
连接形式代号连接形式代号
内螺纹 1 对夹7
外螺纹 2 卡箍8
法兰式 4 卡套9
焊接式 6
3.5 阀门结构形式代号
阀门结构形式用阿拉伯数字表示,按表5~15规定。
结构形式代号阀杆
升降式(明杆)
楔式闸板
弹性闸板0
刚
性
闸
板
单闸板 1
双闸板 2 平行式闸板
单闸板 3
双闸板 4
阀杆非升降式(暗杆)
楔式闸板
单闸板 5
双闸板 6 平行式闸板
单闸板7
双闸板8
结构形式代号结构形式代号
阀瓣非平衡
式
直通流
道
1
阀
瓣
平
衡
式
直通流道 6 Z形流道 2 角式流道7 三通流
道
3 ——角式流
道
4 ——直流流
道
5 ——
结构形式代号结构形式代号
浮动球
直通流道 1
固定球
直通流道7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道8 T形三通流道 5 L形三通流道9 ——半球直通0
结构形式
代
号
结构形式代号
密封
单偏心0
非密封型
单偏心 5 中心垂直板 1 中心垂直板 6
型双偏心 2 双偏心7 三偏心 3 三偏心8 连杆机构 4 连杆机构9
结构形式代号结构形式代号
屋脊流道 1 直通流道 6
直流流道 5 Y形角式流道8
结构形式代号结构形式代号
填料密封
直通流道 3
油密封
直通流道7
T形三通流道 4 T形三通流道8
四通流道 5 ——
结构形式代号结构形式代号
升降式阀瓣直通流道 1
旋启式阀瓣
单瓣结构 4 立式结构 2 多瓣结构 5 角式流道 3 双瓣结构 6
———蝶形止回式7 结构形式代号结构形式代号
弹簧载荷弹簧
密封
结构带散热片全启式0 弹簧载荷弹簧
不封
闭且带扳手结
构
微启式、双
联阀
3 微启式 1 微启式7 全启式 2 全启式8 带扳手全启式
4 ——
杠杆式单杠杆 2
带控制机构全
启式
6 双杠杆 4 脉冲式9
结构形式代号结构形式代号薄膜式 1 波纹管式 4 弹簧薄膜式 2 杠杆式 5
活塞式 3 ——
结构形式代号结构形式代号浮球式 1 蒸汽压力式或膜盒式 6
浮桶式 3 双金属片式7
液体或固体膨胀
式
4 脉冲式8
钟形浮子式 5 圆盘热动力式9
结构形式代号结构形式代号
液面连接排放截止型直通式 1
液底间断排放
截止型直流式 5 截止型角式 2 截止型直通式 6 ——截止型角式7 ——浮动闸板型直通式8
3.6 密封面或衬里材料代号
3.6.1 除隔膜阀外,当密封副的密封面材料不同时,以硬度低的材料表示。
阀座密封面或衬里材料代号按表16规定的字母表示。
密封面或衬里材料代号密封面或衬里材料代号锡基轴承合金(巴氏合金) B 尼龙塑料N 搪瓷 C 渗硼钢P
渗氮钢 D 衬铅Q
氟塑料 F 奥氏体不锈钢R
陶瓷G 塑料S Cr13系不锈钢H 铜合金T 衬胶J 橡胶X 蒙乃尔合金M 硬质合金Y 3.6.2 隔膜阀以阀体表面材料代号表示。
3.6.3 阀门密封副材料均为阀门的本体材料时,密封面材料代号用“W”表示。
3.7 压力代号
3.7.1 阀门使用的压力级符合GB/T l048的规定时,采用GB/T 1048标准10倍的兆帕单位(MPa)数值表示。
3.7.2 当介质最高温度超过425℃时,标注最高工作温度下的工作压力代号。
3.7.3 压力等级采用磅级(1b)或K 级单位的阀门,在型号编制时,应在压力代号栏后有lb或K的单位符号。
3.7.4 公称压力小于等于1.6MPa 的灰铸铁阀门的阀体材料代号在型号编制时予以省略。
3.7.5 公称压力大于等于2.5MPa 的碳素钢阀门的阀体材料代号在型号编制时予以省略。
3.8 阀体材料代号
阀体材料代号用表17的规定字母表示。
阀体材料代号阀体材料代号
碳钢 C 铬镍钼系不锈钢T Cr13系不锈钢H 塑料S 铬钼系钢I 铜及铜合金T
可锻铸铁K 钛及钛合金Ti
铝合金L 铬钼钒钢V 铬镍系不锈钢P 灰铸铁Z 球墨铸铁Q ——
注:CF3、CF8、CF3M、CF8M等材料牌号可直接标在阀体上。
3.9 命名
对于连接形式为“法兰”、结构形式为:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”,截止阀、节流阀的“直通式”,球阀的“浮动球”、“固定球”和“直通式”,蝶阀的“垂直板式”,隔膜阀的“屋脊式”,旋塞阀的“填料”和“直通式”,止回阀的“直通式”和“单瓣式”,安全阀的“不封闭式”、“阀座密封面材料”在命名中均予省略。
3.10 型号和名称编制方法示例
a)电动、法兰连接、明杆楔式双闸板,阀座密封面材料由阀体直接加工,公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀:Z942W-1电动楔式双闸板闸阀。
b)手动、外螺纹连接、浮动直通式阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Crl8Ni9Ti的球阀:Q21F-40P外螺纹球阀。
c)气动常开式、法兰连接、屋脊式结构并衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀:G6K41J-6 气动常开式衬胶隔膜阀。
d)液动、法兰连接、垂直板式、阀座密封材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀:D741X-2.5液动蝶阀。
e)电动驱动对接焊连接、直通式、阀座密封面材料为堆焊硬质合金、工作温度540℃时工作压力17.0MPa、阀体材料铬钼钒钢的截止阀:J961Y-P54170V电动焊接截止阀。
