如何使用焊缝检验尺

焊缝检查尺的使用1.首先，确保焊缝检查尺是完整的，表面光滑无任何划痕或损坏。

使用前要清洁，并检查刻度是否清晰可读。

2.根据需要，选择合适的尺寸和形状的检查尺，以便测量焊缝的各种参数。

常用的焊缝检查尺有直角尺、牙形尺、V型尺、U型尺等。

3.将焊缝检查尺对准待测的焊缝，确保其与焊缝平行或垂直。

4.使用检查尺的边缘或刻度直接与焊缝接触，确保测量的准确性和可重复性。

检查尺的刻度应与焊缝的位置对准，以便测量结果的准确性。

5.注意检查尺的稳定性，尽量避免移动或晃动，以免影响测量结果的准确性。

6.根据需要，可以使用检查尺的刻度测量焊缝的宽度、高度、间隙、凸度、厚度等参数。

7.对于焊缝的直线度、平面度等检测，可以使用检查尺的直角边来进行。

将直角边对准与焊缝平行或垂直的两个线段，比较焊缝与直角边的垂直程度或平行度。

8.使用检查尺测量后，可以根据测量结果来评估焊缝的质量，并据此进行相应的调整和改进。

1.确保焊缝检查尺的精度和准确性，定期进行校验和维护，以确保测量结果的准确性。

2.在使用时要保持焊缝检查尺的平稳和稳定，避免因晃动和移动而影响测量结果。

可以使用辅助固定夹具等工具来增加测量的稳定性。

3.注意安全操作，避免尺刃或刻度损坏，并避免尺刃伤到手指。

4.必要时，可以使用放大镜或显微镜来观察检查尺和焊缝的接触情况，以提高测量的准确性。

总结起来，焊缝检查尺是一种重要的焊接质量检验工具，能够帮助焊工和质检人员准确评估焊接工艺和操作，并据此进行相应调整和改进。

在使用时需要注意检查尺的精度、稳定性和安全操作，以确保测量结果的准确性和可靠性。

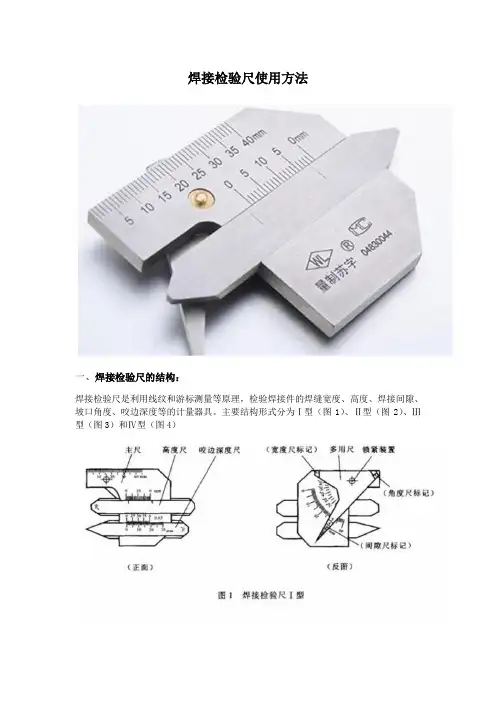

焊接检验尺使用方法一、焊接检验尺的结构：焊接检验尺是利用线纹和游标测量等原理，检验焊接件的焊缝宽度、高度、焊接间隙、坡口角度、咬边深度等的计量器具。

主要结构形式分为Ⅰ型（图1）、Ⅱ型（图2）、Ⅲ型（图3）和Ⅳ型（图4）二、焊接检验尺的计量性能要求1、高度尺、咬边深度尺和多用尺指标线棱边至主尺标记面的距离不大于0.3mm。

2、标尺标记的宽度和宽度差：标尺标记的宽度应为（0.15±0.05）mm，宽度差0.05mm。

3、测量面的表面粗糙度：不大于Ra0.8 μm。

4、测量面的平面度：不大于0.02mm。

在宽度尺测量面距短边0.2mm内及其他测量面距短边1mm内允许塌边。

5、角度样板的偏差和测角度尺的示值误差：最大允许误差不超过±30′。

6、主尺边缘线性标尺的示值误差：最大允许误差见表1。

7、高度尺的零值误差和示值误差、咬边深度尺的零值误差和示值误差、宽度尺的示值误差及间隙尺的示值误差均见表1。

三、焊接检验尺的使用方法1、测量平面焊缝高度首先把咬边尺对准零，并紧固螺丝，然后滑动高度尺与焊点接触，高度尺的所指示值，即为焊缝高度。

2、测量角焊高度用该尺的工作面靠紧焊件和焊缝，并滑动高度尺与焊件的另一边接触，看高度尺的指示线，指示值即为焊缝高度。

3、测量角焊缝在45°时的焊点为角焊缝厚度。

首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为焊缝高度。

4、测量焊缝咬边深度首先把高度尺对准零位，并紧固螺丝，然后使用咬边尺测量咬边深度，看咬边尺指示值，即为咬边深度。

5、测量焊缝宽度先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

6、测量焊件坡口角度根据焊件所需要的坡口角度，用主尺与多用尺配合。

看主尺工作面与多用尺工作面形成的角度，多用尺指示线所指示值为坡口角度。

7、测量焊缝宽度先用主体测量角紧靠焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

焊接检验尺检定规程一、引言焊接是一种常见的金属加工方法，广泛应用于各个领域。

然而，焊接质量的好坏直接影响着焊接件的使用寿命和安全性。

因此，对焊接件进行检验是非常必要的。

而焊接检验尺则是焊接检验中不可或缺的工具之一。

为了确保焊接检验尺的准确性，需要对其进行检定。

本文将介绍焊接检验尺检定规程。

二、焊接检验尺的分类焊接检验尺按照其形状和用途可以分为多种类型，如角度尺、高度尺、间隙尺等。

这些尺具有不同的测量范围和精度要求，因此需要分别进行检定。

三、焊接检验尺的检定方法1. 角度尺的检定角度尺是用来测量焊缝的角度的工具。

其检定方法如下：（1）准备标准角度尺和待检角度尺。

（2）将标准角度尺放置在水平面上，使其与水平面成指定角度。

（3）将待检角度尺放置在标准角度尺上，比较两者的读数。

（4）根据比较结果进行调整或更换待检角度尺。

2. 高度尺的检定高度尺是用来测量焊缝高度的工具。

其检定方法如下：（1）准备标准高度尺和待检高度尺。

（2）将标准高度尺放置在水平面上，使其与水平面成垂直。

（3）将待检高度尺放置在标准高度尺上，比较两者的读数。

（4）根据比较结果进行调整或更换待检高度尺。

3. 间隙尺的检定间隙尺是用来测量焊缝间隙的工具。

其检定方法如下：（1）准备标准间隙尺和待检间隙尺。

（2）将标准间隙尺放置在两块平板之间，使其与平板成垂直。

（3）将待检间隙尺放置在标准间隙尺上，比较两者的读数。

（4）根据比较结果进行调整或更换待检间隙尺。

四、检定结果的记录和报告对于每一次检定，都需要记录检定结果和检定日期，并填写检定报告。

检定报告应包括待检尺的名称、型号、编号、检定结果、检定人员签名等信息。

五、结论焊接检验尺是焊接检验中不可或缺的工具之一，其准确性直接影响着焊接件的质量和安全性。

因此，对焊接检验尺进行检定是非常必要的。

本文介绍了焊接检验尺的分类和检定方法，希望能对读者有所帮助。

焊缝检验尺的使用方法在工作中焊缝卡尺一般用在对焊接外观质量的检验中使用,一般按照GB/--或ISO9000质量控制要求焊接焊缝应高于母材,在对焊接质量控制时按照设计要求进行测试使用焊缝卡尺,焊缝卡尺测量精度与游标卡尺一样,只是在使用上构造不同,焊缝卡尺主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成。

是一种焊接检验尺，用来检测焊件的各种坡口角度、高度、宽度、间隙和咬边深度。

适用于锅炉、桥梁、造船、压力容器和油田管道的测检。

也适用于测量焊接质量要求较高的零部件。

本产品采用不锈钢材料制造，结构合理、外型美观、使用方便、测量范围广。

一、焊接检验尺的用途、测量范围、技术参数见下表测量项目范围示值允差高度平面高度角焊缝高度角焊缝厚度宽度焊缝咬边深度焊件坡口角度间隙尺寸焊接检验尺说明书前言40型焊接检验尺是我厂首家研制开发的新型焊接检测产品。

它是在国外检测焊缝工具及我厂生产的30型焊接检验尺基础上，经过改型而成。

它比30型焊接检验尺，增加了测量功能，扩大了测量范围。

可作检测焊接工程的加工和焊缝外形的一种多功能工具。

该尺选用优质钢材，精心加工而成，结构紧凑、小巧灵珑、使用方便。

一、主要特点：此尺能一尺多用。

可作一般钢尺使用；可测量型钢、板衬及管道错口；坡口角度；间隙尺寸；对接组焊缝X型坡口角度；垂直焊缝高度（对接、角接）；角焊缝高度；焊缝宽度；坡口错位；焊缝咬肉深度等用途。

二、主要技术参数：测量名称测量范围读数值示值误差作钢尺用0-40mm 1mm ±0.1mm错口〈20mm 1mm ±0.20mm或〈30mm 0.05mm ±0.10mm坡口角度〈160° 5° ±30'间隙尺寸1-5mm 0.5mm ±0.20mm对接组焊缝X型坡口角角度60°；70° 60°；70° ±30'垂直焊缝高度(对接、角接) 〈20mm 1mm ±0.20mm角焊缝高度〈20mm 1mm ±0.20mm焊缝宽度0-40mm 1mm ±0.20mm坡口错位〈20mm 1mm ±0.20mm或〈30mm 0.05mm ±0.10mm焊缝咬肉深度〈30mm 0.05mm ±0.10mm三、注意事项：使用时应避免磕碰、划伤、特别要注意保护好各测量面，应注意防锈和保存。
