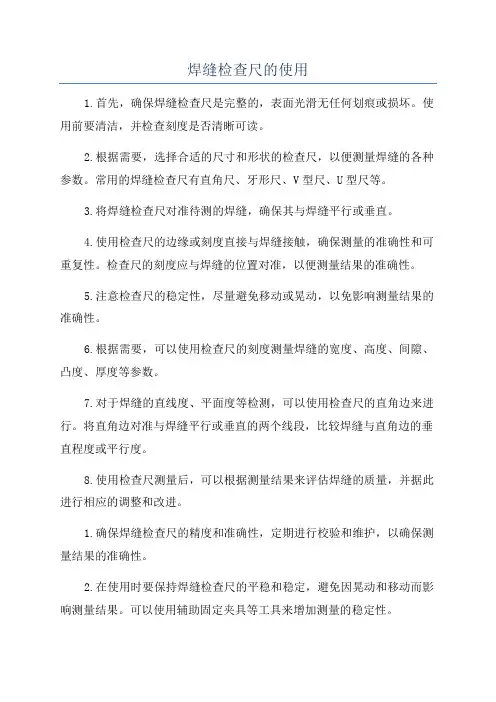

焊缝检查尺的使用

焊缝检查尺的使用1.首先，确保焊缝检查尺是完整的，表面光滑无任何划痕或损坏。

使用前要清洁，并检查刻度是否清晰可读。

2.根据需要，选择合适的尺寸和形状的检查尺，以便测量焊缝的各种参数。

常用的焊缝检查尺有直角尺、牙形尺、V型尺、U型尺等。

3.将焊缝检查尺对准待测的焊缝，确保其与焊缝平行或垂直。

4.使用检查尺的边缘或刻度直接与焊缝接触，确保测量的准确性和可重复性。

检查尺的刻度应与焊缝的位置对准，以便测量结果的准确性。

5.注意检查尺的稳定性，尽量避免移动或晃动，以免影响测量结果的准确性。

6.根据需要，可以使用检查尺的刻度测量焊缝的宽度、高度、间隙、凸度、厚度等参数。

7.对于焊缝的直线度、平面度等检测，可以使用检查尺的直角边来进行。

将直角边对准与焊缝平行或垂直的两个线段，比较焊缝与直角边的垂直程度或平行度。

8.使用检查尺测量后，可以根据测量结果来评估焊缝的质量，并据此进行相应的调整和改进。

1.确保焊缝检查尺的精度和准确性，定期进行校验和维护，以确保测量结果的准确性。

2.在使用时要保持焊缝检查尺的平稳和稳定，避免因晃动和移动而影响测量结果。

可以使用辅助固定夹具等工具来增加测量的稳定性。

3.注意安全操作，避免尺刃或刻度损坏，并避免尺刃伤到手指。

4.必要时，可以使用放大镜或显微镜来观察检查尺和焊缝的接触情况，以提高测量的准确性。

总结起来，焊缝检查尺是一种重要的焊接质量检验工具，能够帮助焊工和质检人员准确评估焊接工艺和操作，并据此进行相应调整和改进。

在使用时需要注意检查尺的精度、稳定性和安全操作，以确保测量结果的准确性和可靠性。

焊缝检验尺的使用方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]焊缝检验尺的使用方法在工作中焊缝卡尺一般用在对焊接外观质量的检验中使用,一般按照GB/--或ISO9000质量控制要求焊接焊缝应高于母材,在对焊接质量控制时按照设计要求进行测试使用焊缝卡尺,焊缝卡尺测量精度与游标卡尺一样,只是在使用上构造不同,焊缝卡尺主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成。

是一种焊接检验尺，用来检测焊件的各种坡口角度、高度、宽度、间隙和咬边深度。

适用于锅炉、桥梁、造船、压力容器和油田管道的测检。

也适用于测量焊接质量要求较高的零部件。

本产品采用不锈钢材料制造，结构合理、外型美观、使用方便、测量范围广。

一、焊接检验尺的用途、测量范围、技术参数见下表测量项目范围示值允差高度平面高度角焊缝高度角焊缝厚度宽度焊缝咬边深度焊件坡口角度间隙尺寸焊接检验尺说明书前言40型焊接检验尺是我厂首家研制开发的新型焊接检测产品。

它是在国外检测焊缝工具及我厂生产的30型焊接检验尺基础上，经过改型而成。

它比30型焊接检验尺，增加了测量功能，扩大了测量范围。

可作检测焊接工程的加工和焊缝外形的一种多功能工具。

该尺选用优质钢材，精心加工而成，结构紧凑、小巧灵珑、使用方便。

一、主要特点：此尺能一尺多用。

可作一般钢尺使用；可测量型钢、板衬及管道错口；坡口角度；间隙尺寸；对接组焊缝X型坡口角度；垂直焊缝高度（对接、角接）；角焊缝高度；焊缝宽度；坡口错位；焊缝咬肉深度等用途。

二、主要技术参数：测量名称测量范围读数值示值误差作钢尺用 0-40mm 1mm ±0.1mm错口〈20mm 1mm ±0.20mm或〈30mm 0.05mm ±0.10mm坡口角度〈160° 5° ±30'间隙尺寸 1-5mm 0.5mm ±0.20mm对接组焊缝X型坡口角角度60°；70° 60°；70° ±30'垂直焊缝高度(对接、角接) 〈20mm 1mm ±0.20mm角焊缝高度〈20mm 1mm ±0.20mm焊缝宽度 0-40mm 1mm ±0.20mm坡口错位〈20mm 1mm ±0.20mm或〈30mm 0.05mm ±0.10mm焊缝咬肉深度〈30mm 0.05mm ±0.10mm三、注意事项：使用时应避免磕碰、划伤、特别要注意保护好各测量面，应注意防锈和保存。

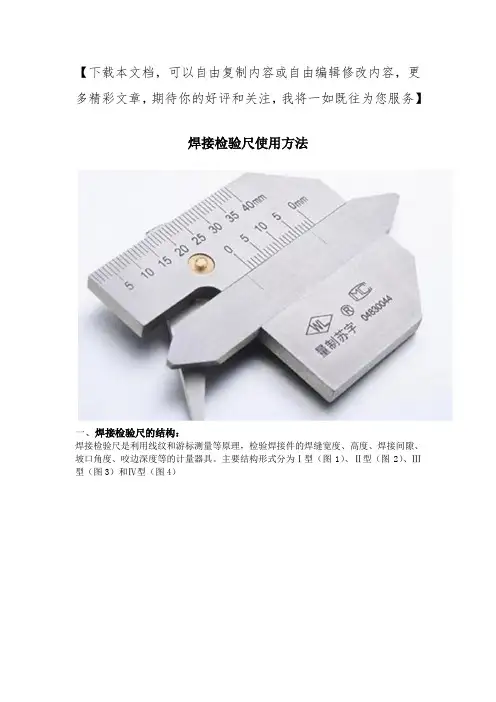

【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】焊接检验尺使用方法一、焊接检验尺的结构：焊接检验尺是利用线纹和游标测量等原理，检验焊接件的焊缝宽度、高度、焊接间隙、坡口角度、咬边深度等的计量器具。

主要结构形式分为Ⅰ型（图1）、Ⅱ型（图2）、Ⅲ型（图3）和Ⅳ型（图4）二、焊接检验尺的计量性能要求1、高度尺、咬边深度尺和多用尺指标线棱边至主尺标记面的距离不大于0.3mm。

2、标尺标记的宽度和宽度差：标尺标记的宽度应为（0.15±0.05）mm，宽度差0.05mm。

3、测量面的表面粗糙度：不大于Ra0.8 μm。

4、测量面的平面度：不大于0.02mm。

在宽度尺测量面距短边0.2mm内及其他测量面距短边1mm内允许塌边。

5、角度样板的偏差和测角度尺的示值误差：最大允许误差不超过±30′。

6、主尺边缘线性标尺的示值误差：最大允许误差见表1。

7、高度尺的零值误差和示值误差、咬边深度尺的零值误差和示值误差、宽度尺的示值误差及间隙尺的示值误差均见表1。

三、焊接检验尺的使用方法1、测量平面焊缝高度首先把咬边尺对准零，并紧固螺丝，然后滑动高度尺与焊点接触，高度尺的所指示值，即为焊缝高度。

2、测量角焊高度用该尺的工作面靠紧焊件和焊缝，并滑动高度尺与焊件的另一边接触，看高度尺的指示线，指示值即为焊缝高度。

3、测量角焊缝在45°时的焊点为角焊缝厚度。

首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为焊缝高度。

4、测量焊缝咬边深度首先把高度尺对准零位，并紧固螺丝，然后使用咬边尺测量咬边深度，看咬边尺指示值，即为咬边深度。

5、测量焊缝宽度先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

6、测量焊件坡口角度根据焊件所需要的坡口角度，用主尺与多用尺配合。

看主尺工作面与多用尺工作面形成的角度，多用尺指示线所指示值为坡口角度。

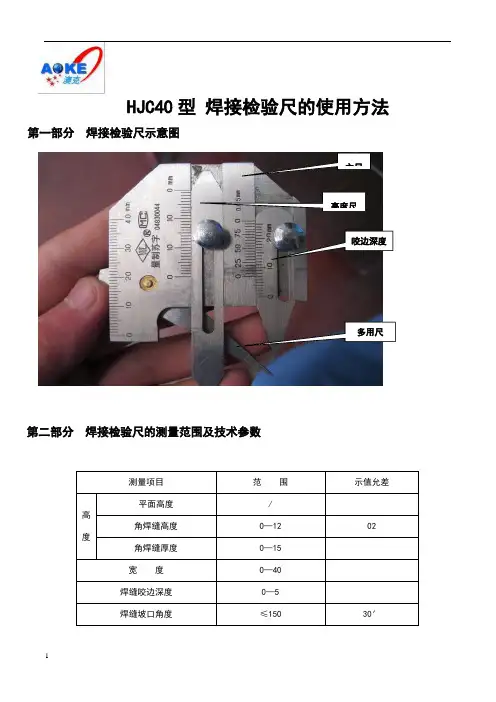

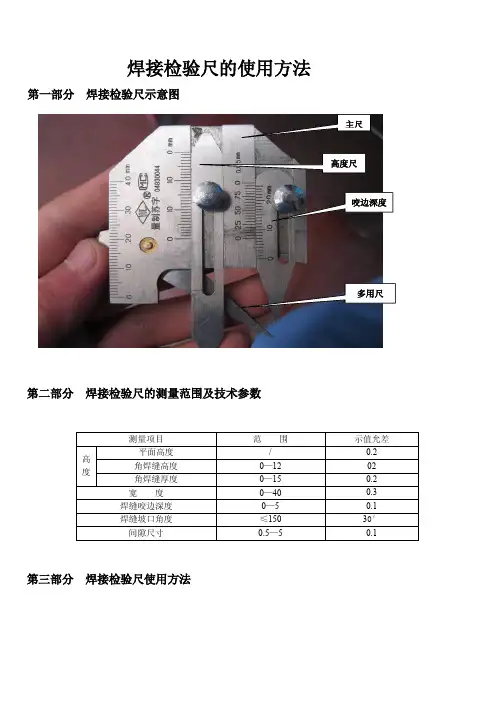

HJC40型焊接检验尺的使用方法第一部分焊接检验尺示意图第二部分焊接检验尺的测量范围及技术参数测量项目范围示值允差高度平面高度/角焊缝高度0—1202角焊缝厚度0—15宽度0—40焊缝咬边深度0—5焊缝坡口角度≤15030′主尺高度尺咬边深度多用尺间隙尺寸 —5第三部分 焊接检验尺使用方法测量平面焊缝高度：首先把咬边尺对准零，并紧固螺丝，然后滑动高度尺与焊点接触，高度尺的所指示值，即为焊缝高度测量角焊高度，用该尺的工作面靠紧焊件和焊缝，并滑动高度尺与焊件的另一边接触，看高度尺的指示线，指示值即为焊缝高度。

21 11测量角焊缝：在45°时的焊点为角焊缝厚度。

首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为焊缝厚度。

测量焊缝咬边深度：首先把高度尺对准零位，并紧固螺丝，然后使用咬边尺测量咬边深度，看咬边尺指示值，即为咬边深度。

111此处测测量焊缝宽度：先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

第四部分 焊接检验尺的保养此处测测量焊件坡口角度：根据焊件所需要的坡口角度，用主尺与多用尺配合。

看主尺工作面与多用尺工作形成的角度，多用尺指示线所指示值为坡口角度。

测量焊缝宽度：先用主体测量角紧靠焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

测量装配间隙：用多用尺插入两焊件之间，看多用尺上间隙尺所指值，即为间隙值。

1、焊接检验尺不能与其它工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。

1品保部。

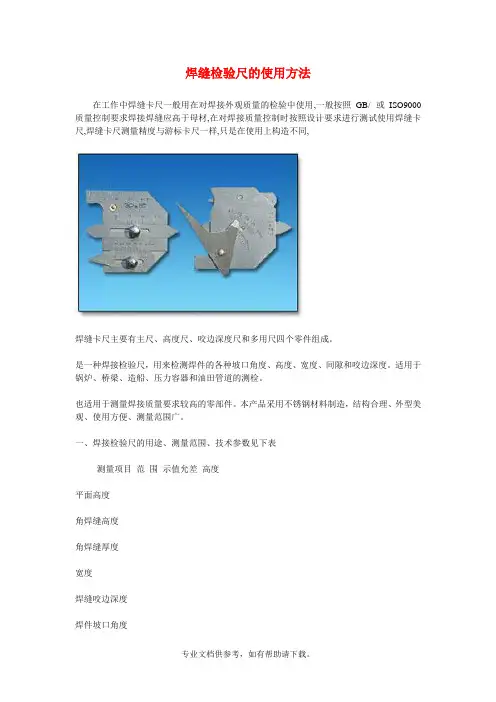

焊缝检验尺的使用方法在工作中焊缝卡尺一般用在对焊接外观质量的检验中使用,一般按照GB/--或ISO9000质量控制要求焊接焊缝应高于母材,在对焊接质量控制时按照设计要求进行测试使用焊缝卡尺,焊缝卡尺测量精度与游标卡尺一样,只是在使用上构造不同,焊缝卡尺主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成。

是一种焊接检验尺，用来检测焊件的各种坡口角度、高度、宽度、间隙和咬边深度。

适用于锅炉、桥梁、造船、压力容器和油田管道的测检。

也适用于测量焊接质量要求较高的零部件。

本产品采用不锈钢材料制造，结构合理、外型美观、使用方便、测量范围广。

一、焊接检验尺的用途、测量范围、技术参数见下表测量项目范围示值允差高度平面高度角焊缝高度角焊缝厚度宽度焊缝咬边深度焊件坡口角度间隙尺寸焊接检验尺说明书前言40型焊接检验尺是我厂首家研制开发的新型焊接检测产品。

它是在国外检测焊缝工具及我厂生产的30型焊接检验尺基础上，经过改型而成。

它比30型焊接检验尺，增加了测量功能，扩大了测量范围。

可作检测焊接工程的加工和焊缝外形的一种多功能工具。

该尺选用优质钢材，精心加工而成，结构紧凑、小巧灵珑、使用方便。

一、主要特点：此尺能一尺多用。

可作一般钢尺使用；可测量型钢、板衬及管道错口；坡口角度；间隙尺寸；对接组焊缝X型坡口角度；垂直焊缝高度（对接、角接）；角焊缝高度；焊缝宽度；坡口错位；焊缝咬肉深度等用途。

二、主要技术参数：测量名称测量范围读数值示值误差作钢尺用0-40mm 1mm ±0.1mm错口〈20mm 1mm ±0.20mm或〈30mm 0.05mm ±0.10mm坡口角度〈160° 5° ±30'间隙尺寸1-5mm 0.5mm ±0.20mm对接组焊缝X型坡口角角度60°；70° 60°；70° ±30'垂直焊缝高度(对接、角接) 〈20mm 1mm ±0.20mm角焊缝高度〈20mm 1mm ±0.20mm焊缝宽度0-40mm 1mm ±0.20mm坡口错位〈20mm 1mm ±0.20mm或〈30mm 0.05mm ±0.10mm焊缝咬肉深度〈30mm 0.05mm ±0.10mm三、注意事项：使用时应避免磕碰、划伤、特别要注意保护好各测量面，应注意防锈和保存。

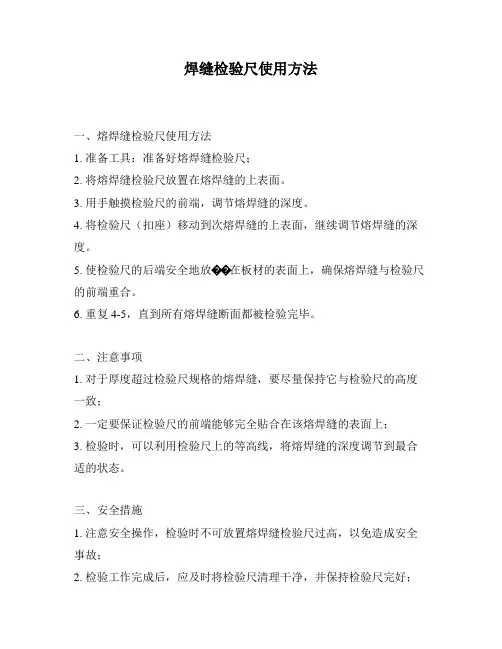

焊缝检验尺使用方法
一、熔焊缝检验尺使用方法
1. 准备工具：准备好熔焊缝检验尺；
2. 将熔焊缝检验尺放置在熔焊缝的上表面。

3. 用手触摸检验尺的前端，调节熔焊缝的深度。

4. 将检验尺（扣座）移动到次熔焊缝的上表面，继续调节熔焊缝的深度。

5. 使检验尺的后端安全地放��在板材的表面上，确保熔焊缝与检验尺的前端重合。

6. 重复4-5，直到所有熔焊缝断面都被检验完毕。

二、注意事项
1. 对于厚度超过检验尺规格的熔焊缝，要尽量保持它与检验尺的高度一致；
2. 一定要保证检验尺的前端能够完全贴合在该熔焊缝的表面上；
3. 检验时，可以利用检验尺上的等高线，将熔焊缝的深度调节到最合适的状态。

三、安全措施
1. 注意安全操作，检验时不可放置熔焊缝检验尺过高，以免造成安全事故；
2. 检验工作完成后，应及时将检验尺清理干净，并保持检验尺完好；
3. 检验过程中，必须要戴上护目镜，以避免操作过程中生锈、腐蚀以及污染等情况的发生。

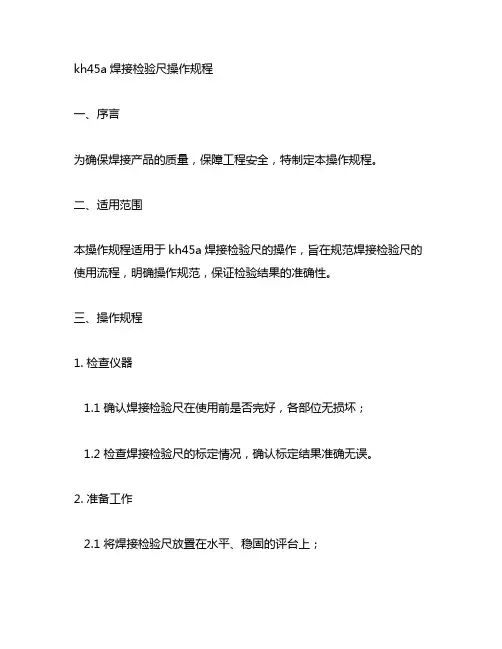

kh45a焊接检验尺操作规程一、序言为确保焊接产品的质量，保障工程安全，特制定本操作规程。

二、适用范围本操作规程适用于kh45a焊接检验尺的操作，旨在规范焊接检验尺的使用流程，明确操作规范，保证检验结果的准确性。

三、操作规程1. 检查仪器1.1 确认焊接检验尺在使用前是否完好，各部位无损坏；1.2 检查焊接检验尺的标定情况，确认标定结果准确无误。

2. 准备工作2.1 将焊接检验尺放置在水平、稳固的评台上；2.2 确保检验尺的表面清洁，无杂物、油污。

3. 操作步骤3.1 调整焊接检验尺的位置，将其与焊接产品表面接触紧密；3.2 打开焊接检验尺的电源开关，进行零点校准；3.3 将焊接检验尺的探头轻轻放置在焊缝表面，记录读数；3.4 移动焊接检验尺，依次记录不同位置的读数，直至完成全部焊缝的检测；3.5 将检测结果进行整理，对比标准要求。

4. 检验报告4.1 将焊接检验尺的检测结果编制成检验报告；4.2 按照规定流程提交检验报告，进行验收。

四、注意事项1. 在操作焊接检验尺时，操作人员应穿戴防护用具，确保人身安全；2. 操作人员应具备一定的焊接检验尺操作和维护知识，严格按照操作规程进行操作；3. 在使用过程中，如发现异常情况及时停止使用并报告维修人员处理。

五、结束语本操作规程经过审核通过，自颁布之日起执行，违反规程者将受到相应处罚。

以上即为kh45a焊接检验尺的操作规程，希望操作人员严格遵守，确保焊接产品的质量，保障工程安全。

标题：kh45a焊接检验尺操作规程及维护保养六、维护保养1. 日常维护1.1 检查焊接检验尺的外观是否完好，如有损坏及时修理；1.2 定期清洁焊接检验尺的探头和表面，防止杂物影响检测结果；1.3 检查电源线、控制面板等部件是否存在磨损和老化现象，如有问题及时更换。

2. 定期维护2.1 对焊接检验尺进行定期标定，确保其测量准确性；2.2 对焊接检验尺的各个部件进行定期润滑，以保持其灵活性和稳定性；2.3 定期对焊接检验尺的电池进行更换或充电，以确保其正常使用。

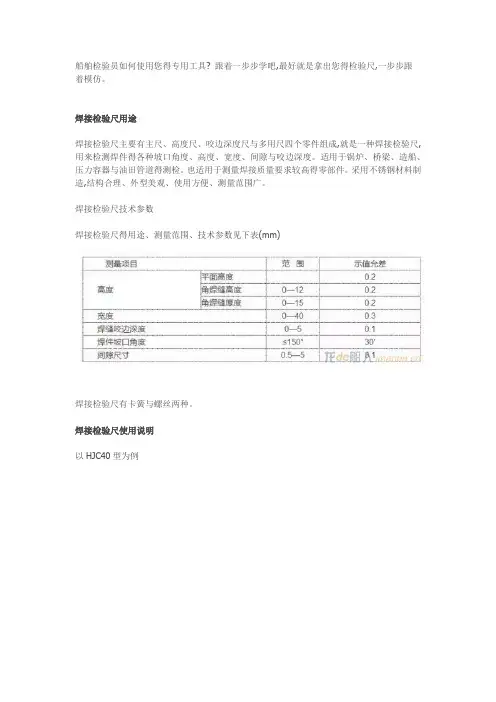

船舶检验员如何使用您得专用工具? 跟着一步步学吧,最好就是拿出您得检验尺,一步步跟着模仿。

焊接检验尺用途焊接检验尺主要有主尺、高度尺、咬边深度尺与多用尺四个零件组成,就是一种焊接检验尺,用来检测焊件得各种坡口角度、高度、宽度、间隙与咬边深度。

适用于锅炉、桥梁、造船、压力容器与油田管道得测检。

也适用于测量焊接质量要求较高得零部件。

采用不锈钢材料制造,结构合理、外型美观、使用方便、测量范围广。

焊接检验尺技术参数焊接检验尺得用途、测量范围、技术参数见下表(mm)焊接检验尺有卡簧与螺丝两种。

焊接检验尺使用说明以HJC40型为例焊缝检验尺示意图测量平面焊缝高度首先把咬边深度尺对准零,并紧固螺丝。

然后滑动高度尺与焊点接触,高度尺得示值,即为焊缝高度(余高)。

如下图:测量角焊缝高度用该尺得工作面紧靠焊件与焊缝,并滑动高度尺与焊件另一边接触瞧高度尺指示线,指示值为焊缝高度。

如下图:测量角焊缝在45度时得焊点为角焊缝厚度。

首先把主体得工作面与焊件靠紧,并滑动高度尺与焊点接触,高度尺所指示值为焊缝厚度。

如下图:测量焊缝咬边深度首先把高度尺对准零位,并紧螺丝,然后使用咬边尺测量咬边深度,瞧咬边尺示值,即为咬边深度。

如下图:测量焊件坡口角度根据焊件所需要得坡口角度,用主尺与多用尺配合。

瞧主尺工桌面与多用尺工作形成得角度,多用尺指示线所指示值为坡口角度。

如下图:测量焊缝宽度先用主体测量角靠紧焊缝得一边,然后旋转多用尺得测量角靠紧焊缝得另一边,然后瞧多用尺上得指示值,即为焊缝宽度。

如下图:测量装配间隙用多用尺插入两焊件之间,瞧多用尺上间隙尺所指值,即为间隙值。

如下图:保养方法1、焊接检验尺不能与其她工具堆放在一起,以免变形造成划伤,刻线模糊,影响精度。

2、不允许用香蕉水擦洗刻度部位3、多用尺上得间隙尺,不能当工具用。

焊缝检验尺的使用方法在工作中焊缝卡尺一般用在对焊接外观质量的检验中使用,一般按照GB/--或ISO9000质量控制要求焊接焊缝应高于母材,在对焊接质量控制时按照设计要求进行测试使用焊缝卡尺,焊缝卡尺测量精度与游标卡尺一样,只是在使用上构造不同,焊缝卡尺主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成。

是一种焊接检验尺，用来检测焊件的各种坡口角度、高度、宽度、间隙和咬边深度。

适用于锅炉、桥梁、造船、压力容器和油田管道的测检。

也适用于测量焊接质量要求较高的零部件。

本产品采用不锈钢材料制造，结构合理、外型美观、使用方便、测量范围广。

一、焊接检验尺的用途、测量范围、技术参数见下表测量项目范围示值允差高度平面高度角焊缝高度角焊缝厚度宽度焊缝咬边深度焊件坡口角度间隙尺寸焊接检验尺说明书前言40型焊接检验尺是我厂首家研制开发的新型焊接检测产品。

它是在国外检测焊缝工具及我厂生产的30型焊接检验尺基础上，经过改型而成。

它比30型焊接检验尺，增加了测量功能，扩大了测量范围。

可作检测焊接工程的加工和焊缝外形的一种多功能工具。

该尺选用优质钢材，精心加工而成，结构紧凑、小巧灵珑、使用方便。

一、主要特点：此尺能一尺多用。

可作一般钢尺使用；可测量型钢、板衬及管道错口；坡口角度；间隙尺寸；对接组焊缝X型坡口角度；垂直焊缝高度（对接、角接）；角焊缝高度；焊缝宽度；坡口错位；焊缝咬肉深度等用途。

二、主要技术参数：测量名称测量范围读数值示值误差作钢尺用0-40mm 1mm ±0.1mm错口〈20mm 1mm ±0.20mm或〈30mm 0.05mm ±0.10mm坡口角度〈160° 5° ±30'间隙尺寸1-5mm 0.5mm ±0.20mm对接组焊缝X型坡口角角度60°；70° 60°；70° ±30'垂直焊缝高度(对接、角接) 〈20mm 1mm ±0.20mm角焊缝高度〈20mm 1mm ±0.20mm焊缝宽度0-40mm 1mm ±0.20mm坡口错位〈20mm 1mm ±0.20mm或〈30mm 0.05mm ±0.10mm焊缝咬肉深度〈30mm 0.05mm ±0.10mm三、注意事项：使用时应避免磕碰、划伤、特别要注意保护好各测量面，应注意防锈和保存。

焊接检验尺使用方法焊接是一种常见的金属加工方法，但是焊接后的质量如何，需要通过检验来确定。

而焊接检验尺就是焊接检验中必不可少的工具之一。

那么，如何正确使用焊接检验尺呢？下面将为大家详细介绍。

一、焊接检验尺的种类焊接检验尺有很多种，常见的有“V”型、“U”型、角度型、深度型、高度型等。

不同种类的焊接检验尺适用于不同类型的焊接工艺和不同的检验要求。

二、焊接检验尺的使用方法1.测量焊缝高度焊缝高度是焊接工艺中一个重要的指标，需要通过焊接检验尺来测量。

使用高度型焊接检验尺时，将其放置在焊缝上，调整尺子的高度，使其与焊缝高度相等。

然后读取尺子上的数字，即为焊缝的高度。

2.测量焊缝深度焊缝深度也是焊接工艺中一个重要的指标，需要通过焊接检验尺来测量。

使用深度型焊接检验尺时，将其放置在焊缝上，调整尺子的深度，使其与焊缝深度相等。

然后读取尺子上的数字，即为焊缝的深度。

3.测量焊缝角度焊缝角度是焊接工艺中一个重要的指标，需要通过焊接检验尺来测量。

使用角度型焊接检验尺时，将其放置在焊缝上，调整尺子的角度，使其与焊缝角度相等。

然后读取尺子上的数字，即为焊缝的角度。

4.测量焊缝宽度焊缝宽度是焊接工艺中一个重要的指标，需要通过焊接检验尺来测量。

使用“V”型或“U”型焊接检验尺时，将其放置在焊缝上，调整尺子的宽度，使其与焊缝宽度相等。

然后读取尺子上的数字，即为焊缝的宽度。

三、注意事项1.使用前要检查焊接检验尺的精度和准确性，避免因尺子失准而导致误差。

2.使用时要根据不同的焊接工艺和检验要求，选择合适的焊接检验尺。

3.使用时要注意安全，避免尺子滑动或掉落，造成伤害或损失。

4.使用后要及时清洁和保养，以保证其长期的使用寿命和准确性。

总之，焊接检验尺是焊接检验中不可或缺的工具之一，正确使用它可以提高焊接质量和效率，减少不必要的损失和事故。

希望大家在焊接工作中能够认真使用焊接检验尺，避免不必要的麻烦和风险。

焊缝检验尺的使用方法在工作中焊缝卡尺一般用在对焊接外观质量的检验中使用,一般按照GB/--或ISO9000质量控制要求焊接焊缝应高于母材,在对焊接质量控制时按照设计要求进行测试使用焊缝卡尺,焊缝卡尺测量精度与游标卡尺一样,只是在使用上构造不同,焊缝卡尺主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成。

是一种焊接检验尺，用来检测焊件的各种坡口角度、高度、宽度、间隙和咬边深度。

适用于锅炉、桥梁、造船、压力容器和油田管道的测检。

也适用于测量焊接质量要求较高的零部件。

本产品采用不锈钢材料制造，结构合理、外型美观、使用方便、测量范围广。

一、焊接检验尺的用途、测量范围、技术参数见下表测量项目范围示值允差高度平面高度角焊缝高度角焊缝厚度宽度焊缝咬边深度焊件坡口角度间隙尺寸焊接检验尺说明书前言40型焊接检验尺是我厂首家研制开发的新型焊接检测产品。

它是在国外检测焊缝工具及我厂生产的30型焊接检验尺基础上，经过改型而成。

它比30型焊接检验尺，增加了测量功能，扩大了测量范围。

可作检测焊接工程的加工和焊缝外形的一种多功能工具。

该尺选用优质钢材，精心加工而成，结构紧凑、小巧灵珑、使用方便。

一、主要特点：此尺能一尺多用。

可作一般钢尺使用；可测量型钢、板衬及管道错口；坡口角度；间隙尺寸；对接组焊缝X型坡口角度；垂直焊缝高度（对接、角接）；角焊缝高度；焊缝宽度；坡口错位；焊缝咬肉深度等用途。

二、主要技术参数：测量名称测量范围读数值示值误差作钢尺用0-40mm 1mm ±0.1mm错口〈20mm 1mm ±0.20mm或〈30mm 0.05mm ±0.10mm坡口角度〈160° 5° ±30'间隙尺寸1-5mm 0.5mm ±0.20mm对接组焊缝X型坡口角角度60°；70° 60°；70° ±30'垂直焊缝高度(对接、角接) 〈20mm 1mm ±0.20mm角焊缝高度〈20mm 1mm ±0.20mm焊缝宽度0-40mm 1mm ±0.20mm坡口错位〈20mm 1mm ±0.20mm或〈30mm 0.05mm ±0.10mm焊缝咬肉深度〈30mm 0.05mm ±0.10mm三、注意事项：使用时应避免磕碰、划伤、特别要注意保护好各测量面，应注意防锈和保存。

焊规尺的使用方法今天来说说焊规尺这玩意儿咋用。

焊规尺可是个挺实用的小工具，在焊接的时候能帮上大忙呢。

咱得认识一下焊规尺长啥样。

它一般是个长条形状的，上面有各种刻度和标记。

有的焊规尺还带有一些小附件，比如可调节的指针啥的。

这就跟咱平时用的尺子有点像，不过它是专门用来测量焊接相关尺寸的。

在使用焊规尺之前呢，咱得先检查一下它是不是完好无损。

看看刻度是不是清晰，有没有磨损的地方。

要是刻度都看不清楚了，那可就没法准确测量了。

就好比你要去买菜，得先看看秤准不准一样。

好了，检查完焊规尺没问题了，咱就可以开始用它来测量了。

比如说，咱要测量焊缝的宽度。

这时候，就把焊规尺平放在焊缝上，让它的一边紧紧靠着焊缝的一边。

然后，看看焊规尺上对应的刻度是多少。

如果焊缝比较宽，可能还得用到焊规尺上的可调节指针，把指针调到焊缝的另一边，这样就能更准确地读出焊缝的宽度了。

再比如说，咱要测量焊缝的高度。

这时候，可以把焊规尺竖起来，让它的一边靠着焊件的表面，然后看看焊缝高出焊件表面多少。

同样，如果高度不好直接看出来，可以用指针来辅助测量。

除了测量焊缝的宽度和高度，焊规尺还能用来检查焊缝的形状是不是规则。

把焊规尺沿着焊缝走一圈，看看焊缝是不是平滑，有没有凸起或者凹陷的地方。

如果有，那就说明焊接质量可能不太好，需要进行整改。

在使用焊规尺的时候，一定要小心操作。

别把焊规尺给弄坏了，也别把自己给弄伤了。

特别是在测量高温的焊缝时，要注意别被烫伤。

可以等焊缝稍微冷却一下再进行测量。

还有啊，使用焊规尺的时候要尽量保持稳定。

别手抖，一抖的话测量结果就不准确了。

就像你拍照的时候，如果手抖了，照片就会模糊一样。

不同类型的焊规尺可能使用方法会有点不一样。

所以，在使用之前，最好先看看说明书，了解一下具体的使用方法。

要是没有说明书，也可以问问有经验的师傅。

焊规尺是个很实用的工具，只要掌握了正确的使用方法，就能在焊接的时候发挥很大的作用。

希望大家都能学会用焊规尺，让自己的焊接工作做得更漂亮。
