焊接检验尺的使用方法

焊缝检查尺的使用1.首先，确保焊缝检查尺是完整的，表面光滑无任何划痕或损坏。

使用前要清洁，并检查刻度是否清晰可读。

2.根据需要，选择合适的尺寸和形状的检查尺，以便测量焊缝的各种参数。

常用的焊缝检查尺有直角尺、牙形尺、V型尺、U型尺等。

3.将焊缝检查尺对准待测的焊缝，确保其与焊缝平行或垂直。

4.使用检查尺的边缘或刻度直接与焊缝接触，确保测量的准确性和可重复性。

检查尺的刻度应与焊缝的位置对准，以便测量结果的准确性。

5.注意检查尺的稳定性，尽量避免移动或晃动，以免影响测量结果的准确性。

6.根据需要，可以使用检查尺的刻度测量焊缝的宽度、高度、间隙、凸度、厚度等参数。

7.对于焊缝的直线度、平面度等检测，可以使用检查尺的直角边来进行。

将直角边对准与焊缝平行或垂直的两个线段，比较焊缝与直角边的垂直程度或平行度。

8.使用检查尺测量后，可以根据测量结果来评估焊缝的质量，并据此进行相应的调整和改进。

1.确保焊缝检查尺的精度和准确性，定期进行校验和维护，以确保测量结果的准确性。

2.在使用时要保持焊缝检查尺的平稳和稳定，避免因晃动和移动而影响测量结果。

可以使用辅助固定夹具等工具来增加测量的稳定性。

3.注意安全操作，避免尺刃或刻度损坏，并避免尺刃伤到手指。

4.必要时，可以使用放大镜或显微镜来观察检查尺和焊缝的接触情况，以提高测量的准确性。

总结起来，焊缝检查尺是一种重要的焊接质量检验工具，能够帮助焊工和质检人员准确评估焊接工艺和操作，并据此进行相应调整和改进。

在使用时需要注意检查尺的精度、稳定性和安全操作，以确保测量结果的准确性和可靠性。

焊接检验尺的使用方法
1 焊接检验尺示意图
焊接检查尺主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成。

2 焊接检验尺的用途、测量范围及技术参数
测量项目范围mm示值允差mm
高度
平面高度/ 0.2 角焊缝高度0～12 02 角焊缝厚度0～15 0.2 宽度0～40 0.3 焊缝咬边深度0～5 0.1 焊缝坡口角度≤150 30′间隙尺寸0.5～5 0.1
3 焊接检验尺的使用方法
测量平面焊缝高度：首先把咬边尺对准零，并紧固螺丝，然后滑动高度尺与焊点接触，高度尺的所指示值，即为焊缝高度。

测量角焊高度：用该尺的工作面靠紧焊件和焊缝，并滑动高度尺与焊件的另一边接触，看高度尺的指示线，指示值即为焊缝高度。

测量角焊缝：在45°时的焊点为角焊缝厚度。

首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为焊缝厚度。

测量焊缝咬边深度：首先把高度尺对准零位，并紧固螺丝，然后使用咬边尺测量咬边深度，看咬边尺指示值，即为咬边深度。

测量焊件坡口角度：根据焊件所需要的坡口角度，用主尺与多用尺配合。

看主尺工作面与多用尺工作形成的角度，多用尺指示线所指示值为坡口角度。

测量焊缝宽度：先用主体测量角紧靠焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

测量装配间隙：用多用尺插入两焊件之间，看多用尺上间隙尺所指值，即为间隙值。

4 焊接检验尺的保养方法
1.焊接检验尺不能与其它工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。

2.不允许用香蕉水擦洗刻度部位。

3.多用尺上的间隙尺，不能当工具用。

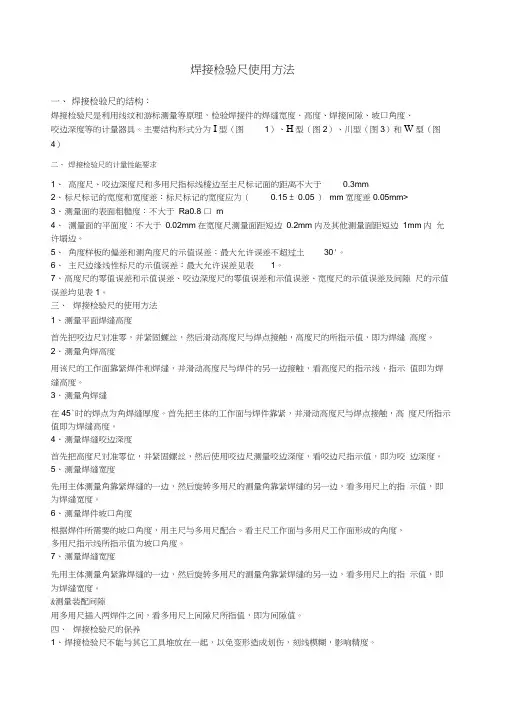

焊接检验尺使用方法一、焊接检验尺的结构：焊接检验尺是利用线纹和游标测量等原理，检验焊接件的焊缝宽度、高度、焊接间隙、坡口角度、咬边深度等的计量器具。

主要结构形式分为I型（图1）、H型（图2）、川型（图3）和W型（图4）二、焊接检验尺的计量性能要求1、高度尺、咬边深度尺和多用尺指标线棱边至主尺标记面的距离不大于0.3mm2、标尺标记的宽度和宽度差：标尺标记的宽度应为（0.15 ± 0.05 ）mm宽度差0.05mm>3、测量面的表面粗糙度：不大于Ra0.8 口m4、测量面的平面度：不大于0.02mm在宽度尺测量面距短边0.2mm内及其他测量面距短边1mm内允许塌边。

5、角度样板的偏差和测角度尺的示值误差：最大允许误差不超过土30'。

6、主尺边缘线性标尺的示值误差：最大允许误差见表1。

7、高度尺的零值误差和示值误差、咬边深度尺的零值误差和示值误差、宽度尺的示值误差及间隙尺的示值误差均见表1。

三、焊接检验尺的使用方法1、测量平面焊缝高度首先把咬边尺对准零，并紧固螺丝，然后滑动高度尺与焊点接触，高度尺的所指示值，即为焊缝高度。

2、测量角焊高度用该尺的工作面靠紧焊件和焊缝，并滑动高度尺与焊件的另一边接触，看高度尺的指示线，指示值即为焊缝高度。

3、测量角焊缝在45°时的焊点为角焊缝厚度。

首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为焊缝高度。

4、测量焊缝咬边深度首先把高度尺对准零位，并紧固螺丝，然后使用咬边尺测量咬边深度，看咬边尺指示值，即为咬边深度。

5、测量焊缝宽度先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

6、测量焊件坡口角度根据焊件所需要的坡口角度，用主尺与多用尺配合。

看主尺工作面与多用尺工作面形成的角度，多用尺指示线所指示值为坡口角度。

7、测量焊缝宽度先用主体测量角紧靠焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

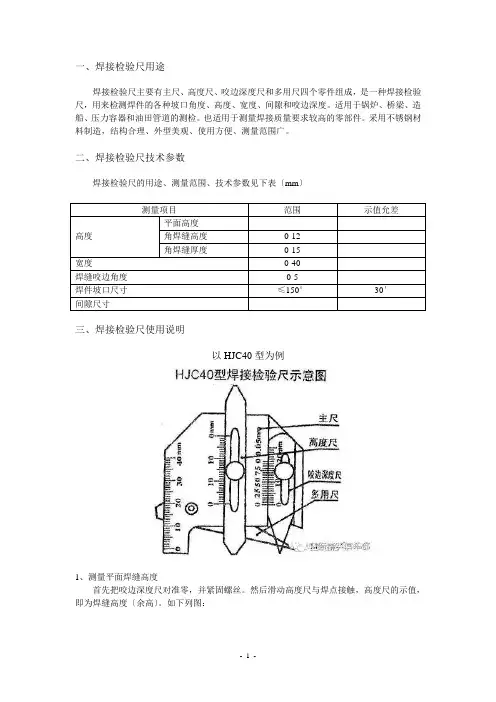

一、焊接检验尺用途焊接检验尺主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成，是一种焊接检验尺，用来检测焊件的各种坡口角度、高度、宽度、间隙和咬边深度。

适用于锅炉、桥梁、造船、压力容器和油田管道的测检。

也适用于测量焊接质量要求较高的零部件。

采用不锈钢材料制造，结构合理、外型美观、使用方便、测量范围广。

二、焊接检验尺技术参数焊接检验尺的用途、测量范围、技术参数见下表〔mm〕测量项目范围示值允差高度平面高度角焊缝高度0-12 角焊缝厚度0-15宽度0-40焊缝咬边角度0-5焊件坡口尺寸≤150°30′间隙尺寸三、焊接检验尺使用说明以HJC40型为例1、测量平面焊缝高度首先把咬边深度尺对准零，并紧固螺丝。

然后滑动高度尺与焊点接触，高度尺的示值，即为焊缝高度〔余高〕。

如下列图：2、测量角焊缝高度用该尺的工作面紧靠焊件和焊缝，并滑动高度尺与焊件另一边接触看高度尺指示线，指示值为焊缝高度。

如下列图：3、测量角焊缝在45度时的焊点为角焊缝厚度。

首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值为焊缝厚度。

如下列图：4、测量焊缝咬边深度首先把高度尺对准零位，并紧螺丝，然后使用咬边尺测量咬边深度，看咬边尺示值，即为咬边深度。

如下列图：5、测量焊件坡口角度根据焊件所需要的坡口角度，用主尺与多用尺配合。

看主尺工桌面与多用尺工作形成的角度，多用尺指示线所指示值为坡口角度。

如下列图：6、测量焊缝宽度先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，然后看多用尺上的指示值，即为焊缝宽度。

如下列图：7、测量装配间隙用多用尺插入两焊件之间，看多用尺上间隙尺所指值，即为间隙值。

如下列图：四、保养方法：1.焊接检验尺不能与其他工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。

3.多用尺上的间隙尺，不能当工具用。

焊缝检验尺使用方法
焊缝检验尺是一种用于检验焊接工件（尤其是对于焊缝）尺寸和形状的工具，以下是一些使用方法：
1. 准备工作：选择合适的焊缝检验尺，通常根据需要测量的尺寸大小和深度来选择合适的尺寸；并选择适当的光源（如手电筒）来照亮工件表面。

2. 操作方法：将焊缝检验尺放置于焊缝上，使其与焊缝垂直，并将其平放在焊接表面上。

3. 观察测量：通过光源照射，观察焊缝的形状和尺寸，可以从检验尺上读取并记录相应的尺寸和深度值。

4. 记录比较：将测量数据记录下来，与所需的尺寸对比，以便确定焊缝是否符合要求。

5. 保养方法：在使用后，应对焊缝检验尺进行清洁，以确保其表面完整和清洁。

同时，要注意防止刮伤检验尺的尺面，以免影响下一次的使用。

一、焊接检验尺的结构焊接检验尺是利用线纹和游标测量等原理，检验焊接件的焊缝宽度、高度、焊接间隙、坡口角度、咬边深度等的计量器具。

主要结构形式分为Ⅰ型（图1）、Ⅱ型（图2）、Ⅲ型（图3）和Ⅳ型（图4）。

二、焊接检验尺的计量性能要求1、高度尺、咬边深度尺和多用尺指标线棱边至主尺标记面的距离不大于0.3mm。

2、标尺标记的宽度和宽度差：标尺标记的宽度应为（0.15±0.05）mm，宽度差0.05mm。

3、测量面的表面粗糙度：不大于Ra0.8 μm。

4、测量面的平面度：不大于0.02mm。

在宽度尺测量面距短边0.2mm内及其他测量面距短边1mm内允许塌边。

5、角度样板的偏差和测角度尺的示值误差：最大允许误差不超过±30′。

6、主尺边缘线性标尺的示值误差：最大允许误差见表1。

7、高度尺的零值误差和示值误差、咬边深度尺的零值误差和示值误差、宽度尺的示值误差及间隙尺的示值误差均见表1。

三、焊接检验尺的使用方法1、测量平面焊缝高度首先把咬边尺对准零，并紧固螺丝，然后滑动高度尺与焊点接触，高度尺的所指示值，即为焊缝高度。

2、测量角焊高度用该尺的工作面靠紧焊件和焊缝，并滑动高度尺与焊件的另一边接触，看高度尺的指示线，指示值即为焊缝高度。

3、测量角焊缝在45°时的焊点为角焊缝厚度。

首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为焊缝高度。

4、测量焊缝咬边深度首先把高度尺对准零位，并紧固螺丝，然后使用咬边尺测量咬边深度，看咬边尺指示值，即为咬边深度。

5、测量焊缝宽度先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

6、测量焊件坡口角度根据焊件所需要的坡口角度，用主尺与多用尺配合。

看主尺工作面与多用尺工作面形成的角度，多用尺指示线所指示值为坡口角度。

7、测量焊缝宽度先用主体测量角紧靠焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

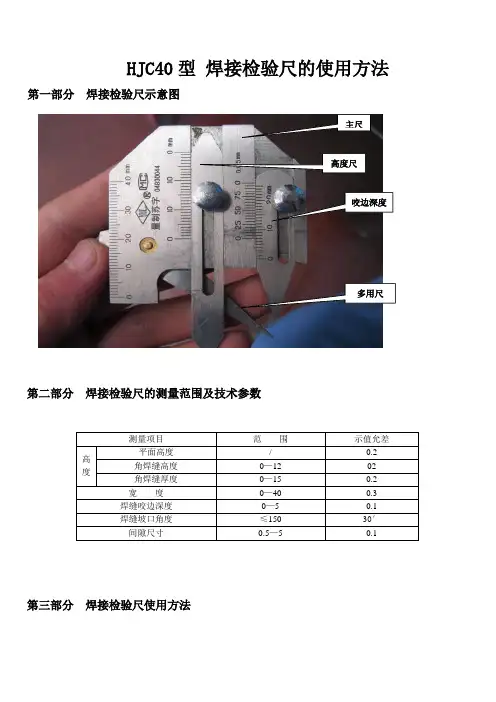

HJC40型焊接检验尺的使用方法第一部分焊接检验尺示意图
第二部分
第三部分焊接检验尺使用方法
1
1
1
1
第四部分 焊接检验尺的保养
品 保 部
测量焊件坡口角度：根据焊件所需要的坡口角度，用主尺与多用尺配合。

看主尺工作面与多用尺工作形成的角度，多用尺指示线所指示值为坡口角度。

测量焊缝宽度：先用主体测量角紧靠焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

测量装配间隙：用多用尺插入两焊件
之间，看多用尺上间隙尺所指值，即
为间隙值。

1、焊接检验尺不能与其它工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。

2、不允许用香蕉水擦洗刻度部位。

3、多用尺上的间隙尺，不能当工具用。

1
测量焊缝宽度：先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

HJC40型焊接检验尺的使用方法第一部分焊接检验尺示意图第二部分焊接检验尺的测量范围及技术参数测量项目范围示值允差高度平面高度/ 0.2 角焊缝高度0—12 02 角焊缝厚度0—15 0.2 宽度0—40 0.3 焊缝咬边深度0—5 0.1 焊缝坡口角度≤150 30′间隙尺寸0.5—5 0.1第三部分焊接检验尺使用方法主尺高度尺咬边深度多用尺测量平面焊缝高度：首先把咬边尺对准零，并紧固螺丝，然后滑动高度尺与焊点接触，高度尺的所指示值，即为焊缝高度测量角焊高度，用该尺的工作面靠紧焊件和焊缝，并滑动高度尺与焊件的另一边接触，看高度尺的指示线，指示值即为焊缝高度。

测量角焊缝：在45°时的焊点为角焊缝厚度。

首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为焊缝厚度。

21 111测量焊缝咬边深度：首先把高度尺对准零位，并紧固螺丝，然后使用咬边尺测量咬边深度，看咬边尺指示值，即为咬边深度。

此处测量角度测量焊件坡口角度：根据焊件所需要的坡口角度，用主尺与多用尺配合。

看主尺工作面与多用尺工作形成的角度，多用尺指示线所指示值为坡口角度。

11此处测量宽度测量焊缝宽度：先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

第四部分焊接检验尺的保养测量焊缝宽度：先用主体测量角紧靠焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

测量装配间隙：用多用尺插入两焊件之间，看多用尺上间隙尺所指值，即为间隙值。

1、焊接检验尺不能与其它工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。

2、不允许用香蕉水擦洗刻度部位。

3、多用尺上的间隙尺，不能当工具用。

1。

焊接检验尺使用方法焊接是一种常见的金属加工方法，但是焊接后的质量如何，需要通过检验来确定。

而焊接检验尺就是焊接检验中必不可少的工具之一。

那么，如何正确使用焊接检验尺呢？下面将为大家详细介绍。

一、焊接检验尺的种类焊接检验尺有很多种，常见的有“V”型、“U”型、角度型、深度型、高度型等。

不同种类的焊接检验尺适用于不同类型的焊接工艺和不同的检验要求。

二、焊接检验尺的使用方法1.测量焊缝高度焊缝高度是焊接工艺中一个重要的指标，需要通过焊接检验尺来测量。

使用高度型焊接检验尺时，将其放置在焊缝上，调整尺子的高度，使其与焊缝高度相等。

然后读取尺子上的数字，即为焊缝的高度。

2.测量焊缝深度焊缝深度也是焊接工艺中一个重要的指标，需要通过焊接检验尺来测量。

使用深度型焊接检验尺时，将其放置在焊缝上，调整尺子的深度，使其与焊缝深度相等。

然后读取尺子上的数字，即为焊缝的深度。

3.测量焊缝角度焊缝角度是焊接工艺中一个重要的指标，需要通过焊接检验尺来测量。

使用角度型焊接检验尺时，将其放置在焊缝上，调整尺子的角度，使其与焊缝角度相等。

然后读取尺子上的数字，即为焊缝的角度。

4.测量焊缝宽度焊缝宽度是焊接工艺中一个重要的指标，需要通过焊接检验尺来测量。

使用“V”型或“U”型焊接检验尺时，将其放置在焊缝上，调整尺子的宽度，使其与焊缝宽度相等。

然后读取尺子上的数字，即为焊缝的宽度。

三、注意事项1.使用前要检查焊接检验尺的精度和准确性，避免因尺子失准而导致误差。

2.使用时要根据不同的焊接工艺和检验要求，选择合适的焊接检验尺。

3.使用时要注意安全，避免尺子滑动或掉落，造成伤害或损失。

4.使用后要及时清洁和保养，以保证其长期的使用寿命和准确性。

总之，焊接检验尺是焊接检验中不可或缺的工具之一，正确使用它可以提高焊接质量和效率，减少不必要的损失和事故。

希望大家在焊接工作中能够认真使用焊接检验尺，避免不必要的麻烦和风险。

kh45b型焊接检验尺的使用方法
KH45B型焊接检验尺是一种用于焊接工作中对焊接工件进行尺寸测量和检验的工具。

下面是它的使用方法：
1. 准备工作：将焊接工件放置在水平的工作表面上。

2. 调整刻度尺：将KH45B型焊接检验尺的两个可动刻度尺分别对准焊缝的两侧边缘，并将两个刻度尺的零刻线与焊缝的起点对齐。

3. 进行测量：移动KH45B型焊接检验尺，在焊缝上沿着工件的长度方向滑动，并记录每一个关键点的测量结果。

4. 检查尺寸：使用KH45B型焊接检验尺的刻度标记，可以方便地检查焊缝的宽度和高度，以及其他关键的尺寸。

5. 分析结果：将测量结果与焊接标准进行比较，以确定焊接工艺是否符合规定要求。

6. 调整焊接工艺：根据测量结果，如有需要，可以对焊接工艺进行调整，以保证焊缝的质量。

7. 整理和保养：使用完KH45B型焊接检验尺后，应将其清洁干燥，并妥善存放，
以防止损坏或丢失。

需要注意的是，使用KH45B型焊接检验尺时，应严格按照操作规程和相关安全要求进行操作，以确保人员的安全。
