板钢筋翻样及加工ppt课件

板钢筋翻样及加工ppt课件
• （1）板带支座原位标注的内容
• 以一端与板带同向的中粗实线段代表板带支座上部非 贯通纵筋；对柱上板带：实线段贯穿柱上区域绘制； 对跨中板带：实线段横贯柱网轴绘制。在线段上注写 钢筋编号（如①、②等）、配筋值及在线段的下方注 写自支座中线向两侧跨内的延伸长度。
学习交流PPT
36
8.1 板平法施工图识读
• 当板带支座非贯通纵筋自支座中线向两侧对称延伸时， 其延伸长度可以在一侧标注；当配置在有悬挑的边柱 上时，该筋延伸到悬挑尽端，设计不注；当支座上部 非贯通纵筋呈放射分布时，设计者应注明配筋间距的 度量位置。
• 不同位置板带支座上部非贯通纵筋相同者，可仅在一 个部位注写，其余则在代表非贯通纵筋的线段上注写 编号。
21
8.1 板平法施工图识读
图8.5
学习交流PPT
22
8.1 板平法施工图识读
图8.6 悬挑板上部受力钢筋的原位标注
学习交流PPT
23
8.1 板平法施工图识读
• （2）“隔一布一”配筋方式
• 当板的上部已配置有贯通纵筋，但需要增配板支座上 部非贯通纵筋时，应结合已配置的同向贯通纵筋的直 径与间距采取“隔一布一”方式配筋。
采用平面注写的表达方式。 • 板平面注写主要有板带集中标注和板带支座原位标注
两部分内容。
学习交流PPT
29
8.1 板平法施工图识读
• 2.板带集中标注
• 集中标注应在板带贯通纵筋配置相同跨的第一跨（X 向为左端跨，Y向为下端跨）注写。相同编号的板带 可择其一集中标注，其他仅注写板带编号（注在圆圈 内）。
• （4）板的平法标注与传统标注比较
• 从图8.7和图8.8可以看出板的平法标注与传统标注的 不同之处。

钢筋翻样基础知识讲解ppt课件

钢筋翻样基础知识讲解ppt课件
度－＋量钢度筋差弯(钢技钩筋增术弯加曲长调度整＋值弯)＋起图钢信中筋已念弯经起注部明分的的搭增接加长长度度
钢筋直径每米重量：
7.85103 d 2 106 1 0.00617d 2 (kg / m)
4 式 中 ：d的 单 位 为mm。
6
钢筋翻样计算规则
根据上式，可列出如下常用表格： 钢筋直径每米重量表：
受人为或自然的侵蚀性物质影响的环境
13
钢筋的连接
钢筋接头形式：
绑扎搭接
机械连接（直螺纹连接、锥螺纹连接）
焊接（对焊、单面焊、双面焊、电渣压力焊）;
技术
信念
接头长度：绑扎：LlE或Ll；

单面焊： 10d 双面焊：5d
14
搭接长度
技术 信念 工厂生产出来的钢筋均按一定规格(如9米和12米)的定长尺寸制作的。而
钢筋翻样
钢筋翻样：简单的说，就是计算一个工程项目的钢筋总重 量，得出的结果一般是多少吨。而钢筋的重量等于钢筋的 长度乘以钢筋的比重，因此，钢筋抽样其实也就是计算钢
筋的总长度，不技同术直径的钢筋的总长信度念乘以相应的比重就
是钢筋的总重量。 钢筋的重量=钢筋的长度*钢筋的比重
8
我们在计算钢筋工程量时，其最终原理就是就算
23
柱编号 1、框架柱：在框架结构中主要承受竖向压力；将来自框架梁的荷载向下传输， 是框架结构中承力最大构件。框架柱承受荷载主要有：自身荷载、上部构件 荷载、活荷载（设备、家具等位置移动）、流动荷载（人员流动）、外力荷 载（风、地震、雨雪等）等。 2、框支柱：出现在框架结构向剪力墙结构转换层，柱的上层变为剪力墙时该 柱定义为框支柱。 技术 信念 3、芯柱：它不是一根独立的柱子，在建筑外表是看不到的，隐藏在柱内。当 柱截面较大时，由设计人员计算柱的承力情况，当外侧一圈钢筋不能满足承 力要求时，在柱中再设置一圈纵筋。由柱内内侧钢筋围成的柱称之为芯柱。 4、梁上柱：柱的生根不再基础而在梁上的柱称之为梁上柱。主要出现在建筑 物上下结构或建筑布局发生变化时。 5、墙上柱：柱的生根不再基础而在墙上的柱称之为墙上柱。同样，主要还是 出现在建筑物上下结构或建筑布局发生变化时。

《oz钢筋翻样教程》课件

《oz钢筋翻样教程》课件

合理性
在翻样过程中，应确保钢 筋的布置和数量符合实际 情况和规范要求。
REPORT
THANKS
感谢观看
CATALOG
DATE
ANALYSIS
SUMMAR Y
REPORT
《Oz钢筋翻样教程 》PPT课件
CATALOG
DATE
ANALYSIS
SUMMARY
目录
CONTENTS
• 钢筋翻样简介 • 钢筋翻样的基础知识 • 钢筋翻样的操作流程 • 钢筋翻样的实例演示 • 钢筋翻样的注意事项和技巧
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
钢筋连接方式不当
根据设计要求选择合适的钢筋 连接方式，确保连接牢固、稳
定。
钢筋布置不合理
在布置钢筋时，应充分考虑受 力情况，合理安排钢筋的位置
和间距。
提高钢筋翻样效率的方法和技巧
使用专业软件
利用专业的钢筋翻样软 件，可以大大提高翻样
效率和准确性。
熟悉图纸和规范
在翻样前，应充分熟悉 图纸和相关规范，避免
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
05
钢筋翻样的注意事项和 技巧
钢筋翻样的常见问题及解决方案
01
02
03
04
钢筋数量不准确
在翻样过程中，应仔细核对钢 筋数量，确保与图纸相符，避
免出现误差。
钢筋规格错误
在选择钢筋规格时，应仔细核 对图纸要求，确保规格正确，
避免使用错误的规格。
钢筋翻样的基本原则
01
02
03
准确性

交流钢筋翻样心得PPT课件

交流钢筋翻样心得PPT课件

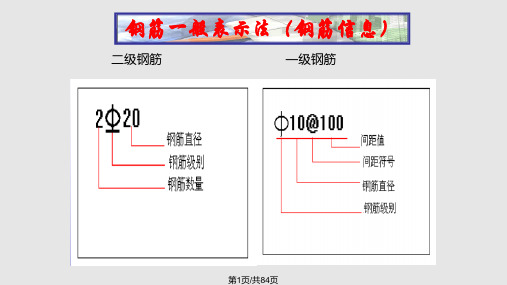

>=Lae >=0.5Hc+5d
3600
>=Lae >=0.5Hc+5d
2800
说明： 1. Lae：纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm)
Ln： 梁净跨;
Hc： 柱截面沿框架方向的高度
2. 一级抗震加密区>=2Hb，二至四级>=1.5Hb
第47页/共84页
上部通长筋2b22:
L=各跨长之和+悬梁跨长+左支座左半宽-2*BHC+max(Lae-支座宽
第57页/共84页
箍筋（根数）：
【L(净跨)-50*2】/箍 筋间距 + 1
第58页/共84页
下面结合实例来交流柱配筋的计算：
注:KZ1为边柱，C25砼, 三级抗震,采用焊接连接，主筋在基础内水平弯折为200，基 础箍筋2根，主筋的交错位置、箍筋的加密位置及长度按03G101-1规范”计算。
第59页/共84页
+BHC)
=3600-2*200+400-25+35*18+ 15*18
=4205+270
270
第二跨下部纵筋4b18：
L=Ln+max(Lae,0.5Hc+5d)*2
=(5800-200*2)+2*35*18
=6660
6660
第50页/共84页
第三跨下部纵筋3b18： L= Ln+max(Lae,0.5Hc+5d)*2
=(5800-200*2)/4+400+(5800-200*2)/4
=3100
3100
第49页/共84页
支座4两端上部一排筋2b22：

钢筋翻样基础知识讲解ppt课件

钢筋翻样基础知识讲解ppt课件
也就是计算技钢术筋的总长度，不信同直念径的钢筋的总长度
乘以相应的比重就是钢筋的总重量。 钢筋的重量=钢筋的长度*钢筋的比重
精品课件
8
我们在计算钢筋工程量时，其最终原理就
是就算钢筋的长度。
如 （图1）
技术
信念
精品课件
9
混凝土保护层
受拉钢筋的混凝土保护层的最小厚度（mm）
11G101-1 P54
环境类别
钢筋翻样
精品课件
1
主要内容
一、基本概念
二、结构构件平法标注原则及识图
三、结构构件钢筋量计算分析
技术
信念
精品课件
2
图形分层
技术
信念
精品课件
3
钢筋种类
钢筋砼结构配筋按直径大小分钢筋和钢丝两类，直径 在6mm以上者称钢筋，5mm以内者称钢丝。
常用钢筋： HPB300 (一级钢筋)
HRB335技H术RBF335（二级钢信筋念）
长度
钢筋直径每米重量：
7.8 5 130 d21 0 610.00d 62(k 1g /7 m )
4
式 中 d的： 单 m位样计算规则
根据上式，可列出如下常用表格： 钢筋直径每米重量表：
钢筋直径（㎜） 6 6.5 8
10 12 14 16
技术
信念
每米重量(㎏/ｍ) 0.222 0.261 0.395 0.617 0.888 1.209 1.58
钢筋搭接长度就是指：钢筋在连接时，其相互重叠部分的长度。采用不同 的连接方式、不同的钢筋级别和砼标号及是否抗震等，规范都对钢筋的搭 接长度有相应的要求，但不能小于300mm。 当直径不同时钢筋搭接时，按直径较小的钢筋计算。
精品课件

钢筋翻样教程新版PPT课件

钢筋翻样教程新版PPT课件
7
第7页/共79页
顶层中柱主筋长度
中柱纵筋长度＝顶层 层高-顶层非连接区-梁 高+（梁高-保护层） +12d
非连接区＝max（1/6Hn、 500、Hc）
注意：现场应实际量取高、矮钢筋的甩槎长度(钢筋 的定尺长度、下料、绑扎都有误差。） 此处12d应分情况而定：当满足LaE的情况下直锚 且伸到板顶减保护层，第当8页不/共7能9页满足LaE时为12d。 8
板面筋长度
负筋长度＝锚入长度＋板内净尺寸＋弯折长度
锚固长度La+弯勾
按标注计算 板厚-保护层
注意：端部锚固，当直段长度≥la时可不弯 折。当直锚长度不够时到外侧梁角筋内侧 弯钩15d
51
第51页/共79页
板面筋
52
第52页/共79页
板面筋
53
第53页/共79页
板面筋根数
布筋范围＝净跨－ 1/2板筋间距*2
受拉钢筋基本锚固长度
65
第65页/共79页
保护层厚度要求
66
第66页/共79页
保护层厚度要求
67
第67页/共79页
保护层厚度要求
68
第68页/共79页
钢筋搭接长度
69
第69页/共79页
梁吊筋设置
70
第70页/共79页
附加吊筋
吊筋长度=上平直段*2+斜长*2+梁宽+100
斜长=（梁高-2*梁筋保护层）/sin 45°
面筋钢筋根数＝（净跨-1/2板筋间距*2）÷板筋
间距+1
54
第54页/共79页
板分布筋长
3、分布筋长度＝布筋范围长度+弯勾×2
55
第55页/共79页

钢筋翻样及加工PPT课件 单元9剪力墙钢筋翻样及加工

14
9.1 剪力墙平法施工图识读 4．剪力墙梁表的内容 （1）注写墙梁编号。 （2）注写墙梁所在楼层号。 （3）注写墙梁顶面标高高差（指相对于墙梁所 在结构层楼面标高的高差值），高于结构层楼面 标高时为正值，低于结构层楼面标高时为负值， 无高差时不注。 （4）注写墙梁截面尺寸b×h，以及上部纵筋、 下部纵筋和箍筋的具体数值。
7
9.1 剪力墙平法施工图识读 （2）墙身编号 墙身编号由墙身代号、序号以及墙身所配置的水 平与竖向分布钢筋的排数组成，其中排数注写在 括号内。表达形式为：Q××（×排）。
8
9.1 剪力墙平法施工图识读 （3）墙梁编号 墙梁编号由墙梁类型、代号和序号组成，如表 9.2所示。 表9.2 墙梁编号
墙梁类型 连梁 连梁（对角暗撑配筋） 连梁（交叉斜筋配筋） 连梁（集中对角斜筋配筋） 暗 梁 边框梁 代号 LL LL(JC) LL(JX) LL(DX) AL BKL 序号 XX XX XX XX XX XX
16
9.1 剪力墙平法施工图识读 施工时应注意： 设置在墙顶部的连梁，其箍筋构造和斜向交叉暗 撑、斜向交叉钢筋构造与非顶部的连梁有所不同， 应按各自相应的构造详图施工。 墙梁侧面纵筋的配置，当墙身水平分布钢筋满足 连梁、暗梁及边框梁的梁侧面纵向构造钢筋要求 时，该构造钢筋的配置同墙身水平分布钢筋，表 中不注；当不满足时，应在表中注明梁侧面纵筋 的具体数值。 列表注写方式表达的剪力墙梁、墙身、墙柱平法 施工图示例如图9.1所示。（见课本168～169页）
6序号组成，如表9.1 所示。 表9.1 墙柱编号
墙柱类型 约束边缘构件 构造边缘构件 非边缘暗柱 扶 壁 柱 代号 YBZ GBZ AZ FBZ 序号 XX XX XX XX
注：约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙四种。 构造边缘构件包括构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙四种。

钢筋翻样及加工PPT课件-单元1钢筋材料

26
1.3 钢筋验收 验收时应检查以下内容： （1）能够代表该批待验收钢筋质量情况的产品 质量证明书。钢筋进场时，“产品质量证明书” 必须随钢筋同时进场，且能代表该批钢筋质量。 钢筋包装、标志和“产品质量证明书”等应符合 《型钢验收、包装、标志及质量证明书的一般规 定》（GB 2101—89）等国家标准中的相关要求； 否则，钢筋不得进入施工现场。
10
1.1 钢筋品种与规格
1.1.4 按钢筋的生产工艺分类
1.普通热轧钢筋 普通热轧钢筋是经热轧成型并经自然冷却后得到 的，这类钢筋主要用做钢筋混凝土结构中的钢筋 和预应力混凝土结构中的非预应力钢筋。 热轧钢筋的出厂产品有圆盘钢筋和直条钢筋之分。 圆盘钢筋（又称盘条）以圆盘形式供给，直径通 常在12mm以下，每盘即一条。直条钢筋通常直 径大于或等于12mm，长度一般在6～12m之间。
钢筋翻样及加工
GANGJIN FANYANG JI JIAGONG
单元1 钢筋材料
1
目录 单元1 钢筋材料
1.1 钢筋品种与规格 1.2 钢筋性能 1.3 钢筋验收
2
单元1 钢筋材料
1．掌握钢筋按外形、生产工艺的分类和常用的 规格；
2．掌握按生产工艺分类的钢筋牌号的表示方 法；
3．掌握各类钢筋的验收和保管方法。
图1.2 月牙肋钢筋
7
1.1 钢筋品种与规格 3.钢丝 钢丝是指直径在5mm以下的钢筋。图1.3所示为 预应力钢丝外形。 4.钢绞线 钢绞线是由多根钢丝绞绕而成的钢丝束。
8
1.1 钢筋品种与规格
图1.3 预应力钢丝外形
（a）螺旋肋钢丝；（b）刻痕钢丝
9
1.1 钢筋品种与规格
1.1.3 按钢筋的化学成分分类

钢筋翻样基础知识讲解讲解88页PPT

异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
钢筋翻样基础知识讲解讲解
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按照上下加密区的实际长度来计算“非加 密区的长度”的长度。
非加密区的长度=4700-1500-1600=1600mm 除以间距：1600/200=8。所以。中间非加
密区的箍筋根数=8根。 （5）本楼层KZL箍筋根数的计算： 本楼层KZL箍筋根数=15+16+8=39根。
试进行框架柱KZ的纵筋计算。为了简化计算，我 们假设柱纵筋为22ф25，混凝土强度等级C30.二 级抗震等级。
地下室的抗震框架柱KZL的截面尺寸为750×700， 柱纵筋为22ф25，混凝土强度等级C30，二级抗震 等级，地下室顶板的框架梁截面尺寸为300×700。 地下室上一层的层高为4.50m，地下室上一层的框 架梁截面尺寸为300×700。
筏形基础的基础梁高900mm，基础板
厚500mm。
筏形基础以上的地下室层高为 4.50m，抗震框架柱KZL的截面尺寸为 750×700，箍筋标注为ф10＠100/200，地 下室顶板的框架梁截面尺寸为300×700。
求该地下室的框架柱箍筋根数。
（图见下页）
Key：
（1）基本数据计算： 框架柱的柱根就是基础主梁的顶面。
因此，要计算框架柱净高度，还要减去基础梁顶 面与筏板顶面的高差。 本楼层的柱净高Hn=4500－700－（900－500）=3400mm 框架柱截面长边尺寸hc=750mm Ｈn／hc=3400/750=4.53>4,所以该框架柱不是“短柱”。 “三选一”的数值 max(Hn/6,hc,500)=max(3400/6,750,500)=750mm
(4)“顶层”的柱纵筋计算：
本题的顶层纵筋计算略。 (5)“第5层”和“第10层”的柱纵筋计算：
这两层都属于“变截面”楼层。此处略。
地下室层高为4.50m，地下室下面是“正筏板”基 础，基础主梁的截面尺寸为700×900，下部纵筋 为9ф25。筏板的厚度为500，筏板的纵向钢筋都 是ф18＠200。
（3）下部加密区箍筋根数的计算： 加密区的长度=Hn/3=3400/3=1133mm
除以间距：1133/100=11.3根据“有小数则进1”取定为12。 所以，下部加密区的箍筋根数=12根。
按照这个箍筋重新计算 “下部加密区的实际长度”=100×12=1200mm。
（4）中间非加密区箍筋根数的计算：
钢筋翻样实战习题
——柱篇
钢筋 翻样 实战
基础 柱
梁
墙
板 楼梯
当KZ纵筋采用绑扎连接时均按≤
及
≤
的间距加密箍筋，若采用纵向钢
筋搭接接头面积百分率为50％的情况搭接，
则需加密箍筋的搭接范围长度
为
。
山西建筑职业技术学院
Key：
当KZ纵筋采用绑扎连接时均按 ≤5d 及≤100 的间距加密箍筋，若采 用纵向钢筋搭接接头面积百分率为50％ 的情况搭接，则需加密箍筋的搭接范围 长度为 2.3LLE 。
框架柱的柱根就是基础主梁的顶面。
框架柱的净高就是从基础梁顶面算至一层框+1800-700-
900=4700mm
框架柱截面长边尺寸=750mm
Hn/hc=4700/750=6.3>4,所以该框架柱不是“短柱”。
“三选一”的数值 max(Hn/6,hc,500)=max(4700/6,750,500)=780mm
(2) 上部加密区箍筋根数的计算： 加密区的长度= max(Hn/6,hc,500)+框架梁高度 =750+700=1450
除以间距：1450/100=14.5 根据“有小数则进1”取定为15。 所以，上部加密区的箍筋根数=15根。
按照这个箍筋根数重新计算“上部加密区的实际长 度”=100×15=1500mm。
Key：
（1）“基础”的柱纵筋计算： 同前面的分析和计算过程。
（2）“地下室”的柱纵筋计算： 我们在前面计算了“地下室”柱
纵筋的计算原理，本题的地下室柱纵筋计 算略。
（3）“第1层”、“第2层”和“标准层”的柱纵 筋计算：
这些楼层的柱纵筋长度分别等于本楼层的高度， 即分别等于4.00、4.00m和3.00m.
条形基础以上无地下室，一层层高为4.50 （从±0.00算起），抗震框架柱KZL的截面 尺寸为750╳700，箍筋标注为ф10＠ 100/200，一层顶板的框架梁假面尺寸为 300╳700。
求一层的框架柱箍筋根数。（见下图）。
（1）基本数据计算：
地下室的层高是筏板顶面到地下室顶板上表面的距 离。
（3）下部加密区箍筋根数的计算： 加密区的长度=Hn/3=4700/3=1566mm 除以间距：1566/100=15.7，根据“有小数
则进1”取定为16。 所以，下部加密区箍筋根数=16根
按照这个箍筋根数重新计算“下部加密区 的实际长度”=100×16=1600mm
（4）中间非加密区箍筋根数的计算：
按照上下加密区的实际长度来计算“非加 密区的长度”的长度。
非加密区的长度=4500-1500-1200-（900500）=1400mm
除以间距：1400/200=7根。 所以，中间非加密区的箍筋根数=7根。
（5）本楼层KZL箍筋根数的计算： 本楼层KZL箍筋根数=15+12+7=34根。
条形基础的基础梁高900mm。基础板厚 500mm，板底标高-1.800m.
（2）上部加密区箍筋根数的计算：
加密区的长度= max(Hn/6,hc,500)+框架梁 高度=780+700=1480mm
除以间距：1480/100=14.3 根据“有小数 则进1”取定为15。
所以，上部加密区的箍筋根数=15根。
按照这个箍筋根数重新计算“上部加密区 的实际长度”=100×15=1500mm
框架柱KZ的柱截面变化是03G101-1图集第10页的 柱表。
本题补充一点“±0.000以下”的构造：地下室一 层，地下室层高4.50m.地下室是下面是“正筏板” 基础（即“低板位”的有梁式筏板基础，基础梁 底和基础板底一平）。地下室顶板的框架梁任然 采用KZ（300×700）。基础主梁的截面尺寸为 700×900，下部纵筋为9ф25。筏板的厚度为500， 筏板的纵向钢筋都是ф18＠200。
