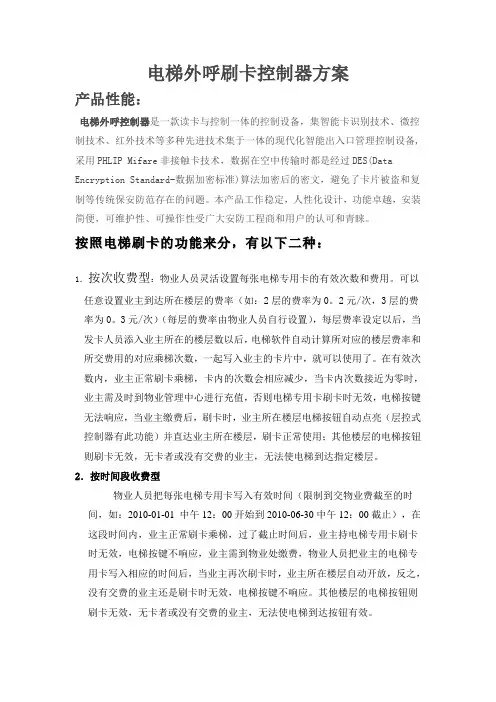

电梯外呼刷卡控制器方案产品性能：电梯外呼控制器是一款读卡与控制一体的控制设备，集智能卡识别技术、微控制技术、红外技术等多种先进技术集于一体的现代化智能出入口管理控制设备,采用PHLIP Mifare非接触卡技术，数据在空中传输时都是经过DES(Data Encryption Standard-数据加密标准)算法加密后的密文，避免了卡片被盗和复制等传统保安防范存在的问题。

本产品工作稳定，人性化设计，功能卓越，安装简便，可维护性、可操作性受广大安防工程商和用户的认可和青睐。

按照电梯刷卡的功能来分，有以下二种：1．按次收费型：物业人员灵活设置每张电梯专用卡的有效次数和费用。

可以任意设置业主到达所在楼层的费率（如：2层的费率为0。

2元/次，3层的费率为0。

3元/次）（每层的费率由物业人员自行设置），每层费率设定以后，当发卡人员添入业主所在的楼层数以后，电梯软件自动计算所对应的楼层费率和所交费用的对应乘梯次数，一起写入业主的卡片中，就可以使用了。

在有效次数内，业主正常刷卡乘梯，卡内的次数会相应减少，当卡内次数接近为零时，业主需及时到物业管理中心进行充值，否则电梯专用卡刷卡时无效，电梯按键无法响应，当业主缴费后，刷卡时，业主所在楼层电梯按钮自动点亮（层控式控制器有此功能）并直达业主所在楼层，刷卡正常使用；其他楼层的电梯按钮则刷卡无效，无卡者或没有交费的业主，无法使电梯到达指定楼层。

2．按时间段收费型物业人员把每张电梯专用卡写入有效时间（限制到交物业费截至的时间，如：2010-01-01 中午12：00开始到2010-06-30中午12：00截止），在这段时间内，业主正常刷卡乘梯，过了截止时间后，业主持电梯专用卡刷卡时无效，电梯按键不响应，业主需到物业处缴费，物业人员把业主的电梯专用卡写入相应的时间后，当业主再次刷卡时，业主所在楼层自动开放，反之，没有交费的业主还是刷卡时无效，电梯按键不响应。

其他楼层的电梯按钮则刷卡无效，无卡者或没有交费的业主，无法使电梯到达按钮有效。

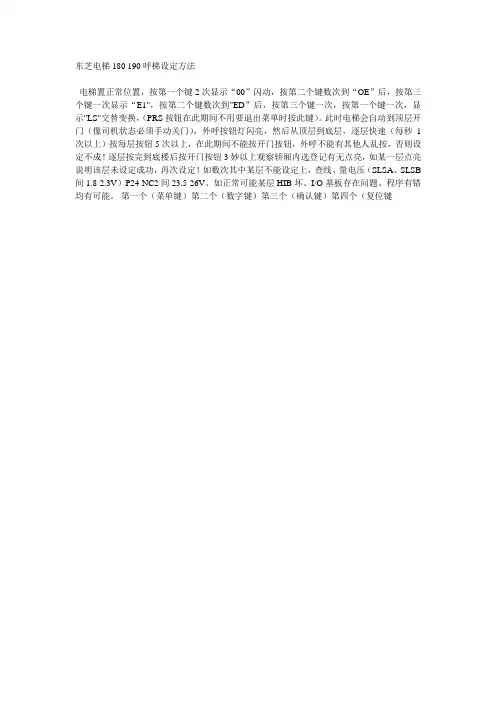

东芝电梯180 190呼梯设定方法
电梯置正常位置，按第一个键2次显示“00”闪动，按第二个键数次到“OE”后，按第三个键一次显示“E1"，按第二个键数次到"ED”后，按第三个键一次，按第一个键一次，显示"LS"交替变换，（PRS按钮在此期间不用要退出菜单时按此键）。

此时电梯会自动到顶层开门（像司机状态必须手动关门），外呼按钮灯闪亮，然后从顶层到底层，逐层快速（每秒1次以上）按每层按钮5次以上，在此期间不能按开门按钮，外呼不能有其他人乱按，否则设定不成！逐层按完到底楼后按开门按钮3妙以上观察轿厢内选登记有无点亮，如某一层点亮说明该层未设定成功，再次设定！如数次其中某层不能设定上，查线、量电压（SLSA、SLSB 间1.8-2.3V）P24-NC2间23.5-26V、如正常可能某层HIB坏、I/O基板存在问题、程序有错均有可能。

第一个（菜单键）第二个（数字键）第三个（确认键）第四个（复位键。

控制状态/ 故障代码 轿箱位置
062001_2
*
1.32
轿箱离最近楼层的 平层距离
LON/BIO 节点状态 服务模式 速度
3
诊断-EBBIO
亮: EBBIO 与 GCIOB的通讯
062001_2
亮: EBBIO 与 BIO 节点的通讯
4
诊断-BIOPCSE
当更换此块印板时，必须 记住原先的设定，以便在 新印板上照原样设定。
062001_2
设置入口侧
7
设置E-Fixtures
用内选将轿箱移动到控制柜所在楼层 Login Commands Teachin on OK
进入 “Teachin” 模式
轿门会始终保持打开
8 062001_2
设置E-Fixtures
通过内选将轿箱运行到待配置楼层(可从最低层开始)
当轿箱移动到目标楼层并且门完全打开,按住 “上行外呼按钮” 大约3-5秒 钟，观察楼层显示面板有闪烁后放手
用于选择不同的消防模式 (JBF,JNFF)
5 062001_2
诊断-BIOPCSE
CFG2 CFG1 CN7
CFG4 CFG3 CN8
0
0
JBF0Βιβλιοθήκη 0JNFF0
1
JBF-H1 0
1
JNFF-H1
1
0
JBF-H2 1
0
JNFF-H2
1
1
NONE 1
1
NONE
6 062001_2
故障诊断
LONIBV
(此按钮必须在门完全打开后的12秒内按下) 在松开按钮后,上下运行方向灯都点亮并且COP内的蜂鸣器会响。
在轿箱运行到另一个楼层后，此楼层的所有功能都可正常使用

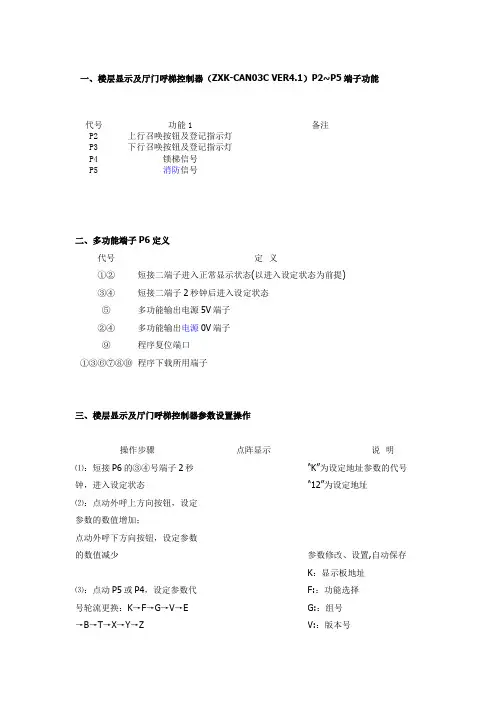

电梯外呼设置一、楼层显示及厅门呼梯控制器（ZXK-CAN03C VER4.1）P2~P5端子功能代号功能1 备注P2 上行召唤按钮及登记指示灯P3 下行召唤按钮及登记指示灯P4 锁梯信号P5 消防信号二、多功能端子P6定义代号定义①②短接二端子进入正常显示状态(以进入设定状态为前提)③④短接二端子2秒钟后进入设定状态⑤多功能输出电源5V端子②④多功能输出电源0V端子⑨程序复位端口①③⑥⑦⑧⑩程序下载所用端子三、楼层显示及厅门呼梯控制器参数设置操作操作步骤点阵显示说明⑴：短接P6的③④号端子2秒钟，进入设定状态“K”为设定地址参数的代号“12”为设定地址⑵：点动外呼上方向按钮，设定参数的数值增加；点动外呼下方向按钮，设定参数的数值减少参数修改、设置,自动保存⑶：点动P5或P4，设定参数代号轮流更换：K→F→G→V→E→B→T→X→Y→Z K：显示板地址F:：功能选择G:：组号V:：版本号E：特殊功能B：设置波特率T：设置到站铃响的时间X：设定背光模块BGL1的显示功能Y：设定背光模块BGL2的显示功能Z：设定背光模块BGL3的显示功能⑷：短接P6的①②号端子进入正常运行,然后撤掉短接片，设置操作完毕正常运行显示四、楼层显示及厅门呼梯控制器参数表代号定义出厂数值Ｋ显示板地址,范围：0~64 . 0Ｆ功能选择：锁梯使能、消防使能、箭头样式选择等0x00Ｇ群控组号0Ｖ版本号，只读，无须设置V1.1E 特殊功能0x11B 设置波特率(备用) 0T 设置到站铃响的时间0X 设定背光模块BGL1的显示功能 1Y 设定背光模块BGL2的显示功能 2Z 设定背光模块BGL3的显示功能 3五、厅外显示板地址设置当ZXK-CAN03作为厅外显示板时，应正确设置显示地址参数‘Ｋ’，地址值对应相应楼层号，即最底层为‘１’，以后逐层递增，直至最高层，最大显示地址不超过６４。

当带有前后门双操纵箱独立按钮控制时，后门ZXK-CAN03板地址K=33开始，依次类推最大显示地址不超过64。

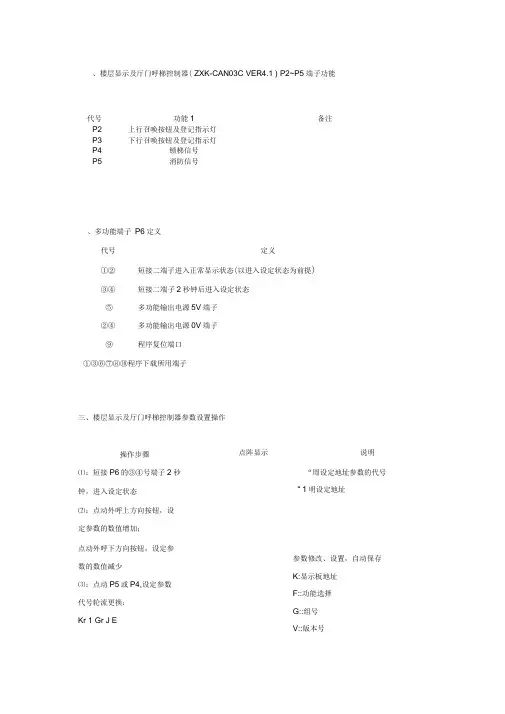

、楼层显示及厅门呼梯控制器( ZXK-CAN03C VER4.1 ) P2~P5端子功能代号功能1 备注P2 上行召唤按钮及登记指示灯P3 下行召唤按钮及登记指示灯P4 锁梯信号P5 消防信号、多功能端子P6定义代号定义①②短接二端子进入正常显示状态(以进入设定状态为前提)③④短接二端子2秒钟后进入设定状态⑤多功能输出电源5V端子②④多功能输出电源0V端子⑨程序复位端口①③⑥⑦⑧⑩程序下载所用端子三、楼层显示及厅门呼梯控制器参数设置操作操作步骤⑴：短接P6的③④号端子2秒钟，进入设定状态⑵：点动外呼上方向按钮，设定参数的数值增加；点动外呼下方向按钮，设定参数的数值减少⑶：点动P5或P4,设定参数代号轮流更换：Kr 1 Gr J E 点阵显示说明“周设定地址参数的代号“ 1明设定地址参数修改、设置，自动保存K:显示板地址F::功能选择G::组号V::版本号r B r T r X r Y— ZE:特殊功能B:设置波特率T:设置到站铃响的时间显示板地址，范围：0~64 .大显示地址不超过64。

X:设定背光模块BGL1的显示功能Y:设定背光模块BGL2的显示功能Z:设定背光模块BGL3的显示功能⑷：短接P6的①②号端子进入正常运行，然后撤掉短接片，设置操作完毕正常运行显示四、楼层显示及厅门呼梯控制器参数表代号出厂数值功能选择：锁梯使能、消防使能、箭头样式选择等0x00群控组号版本号，只读，无须设置V1.1特殊功能0x11设置波特率（备用）设置到站铃响的时间设定背光模块BGL1的显示功能设定背光模块BGL2的显示功能设定背光模块BGL3的显示功能五、厅外显示板地址设置当ZXK-CAN03作为厅外显示板时，应正确设置显示地址参数上'，地址值对应相应楼层号，即最底层为i 以后逐层递增，直至最高层，最大显示地址不超过6 4。

当带有前后门双操纵箱独立按钮控制时，后门ZXK-CAN03板地址K=33开始，依次类推最。

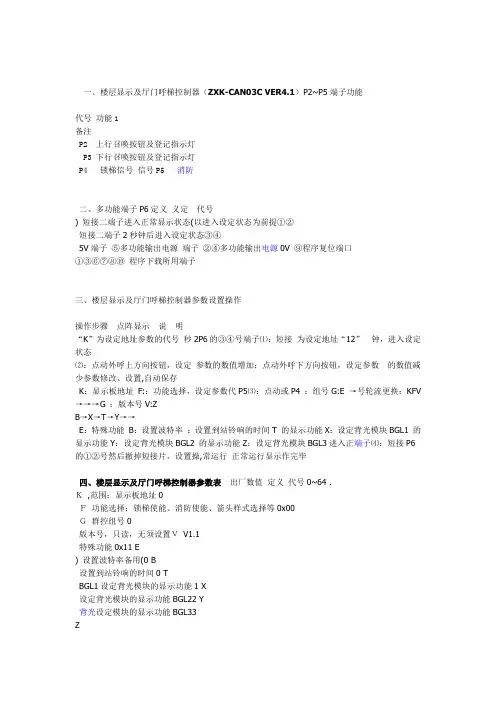

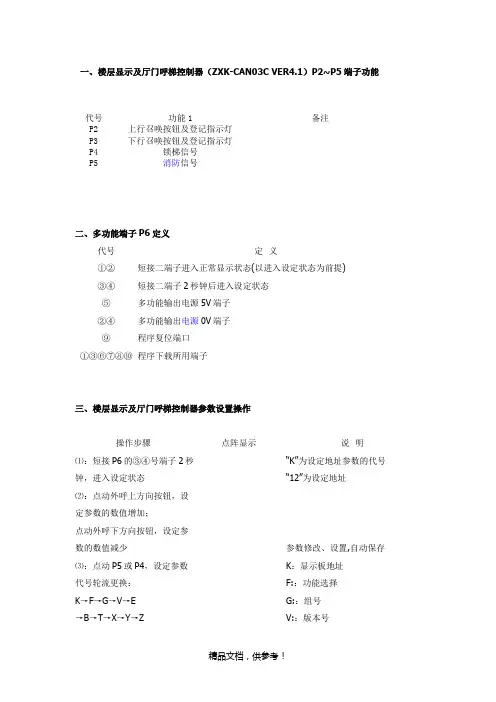

一、楼层显示及厅门呼梯控制器（ZXK-CAN03C VER4.1）P2~P5端子功能代号功能1备注P2 上行召唤按钮及登记指示灯P3 下行召唤按钮及登记指示灯P4 锁梯信号信号P5 消防二、多功能端子P6定义义定代号) 短接二端子进入正常显示状态(以进入设定状态为前提①②短接二端子2秒钟后进入设定状态③④5V端子⑤多功能输出电源端子②④多功能输出电源0V ⑨程序复位端口①③⑥⑦⑧⑩程序下载所用端子三、楼层显示及厅门呼梯控制器参数设置操作操作步骤点阵显示说明“K”为设定地址参数的代号秒2P6的③④号端子⑴：短接为设定地址“12”钟，进入设定状态⑵：点动外呼上方向按钮，设定参数的数值增加；点动外呼下方向按钮，设定参数的数值减少参数修改、设置,自动保存K：显示板地址F:：功能选择，设定参数代P5⑶：点动或P4 ：组号G:E →号轮流更换：KFV →→→G ：版本号V:ZB→X→T→Y→→E：特殊功能B：设置波特率：设置到站铃响的时间T 的显示功能X：设定背光模块BGL1 的显示功能Y：设定背光模块BGL2 的显示功能Z：设定背光模块BGL3进入正端子⑷：短接P6的①②号然后撤掉短接片，设置操,常运行正常运行显示作完毕四、楼层显示及厅门呼梯控制器参数表出厂数值定义代号0~64 .Ｋ,范围：显示板地址0Ｆ功能选择：锁梯使能、消防使能、箭头样式选择等0x00Ｇ群控组号0版本号，只读，无须设置ＶV1.1特殊功能0x11 E) 设置波特率备用(0 B设置到站铃响的时间0 TBGL1设定背光模块的显示功能1 X设定背光模块的显示功能BGL22 Y背光设定模块的显示功能BGL33Z五、厅外显示板地址设置，地址值对应相应楼层‘ZXK-CAN03当作为厅外显示板时，应正确设置显示地址参数'Ｋ‘号，即最底层为，以后逐层递增，直至最高层，最大显示地址不超过６４。

１'开始，依次类推最当带有前后门双操纵箱独立按钮控制时，后门板地址ZXK-CAN03K=33 64大显示地址不超过。

电梯外呼楼层调试流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!电梯外呼楼层调试流程：①断电操作：首先安全断开电梯主电源，避免调试过程中意外启动。

②外呼板连接：将外呼控制板正确接入电梯控制系统，确保物理连接牢固。

③进入调试模式：根据电梯品牌与型号，使用特定组合键（如控制面板上的设置按钮或短接特定端子）进入调试菜单。

④楼层设置：在调试菜单中选择楼层信息设置选项，输入或调整各楼层的编号与位置信息。

⑤外呼号码配置：若适用，对外呼面板上的每个楼层按钮配置对应的楼层数或服务代码。

⑥地址码设定：对于网络化电梯，需为外呼板设定唯一地址码，确保与电梯控制系统正确通信。

⑦功能测试：设置完毕后，恢复电梯主电源，通过上行、下行按钮测试外呼功能，确认响应正确无误。

⑧保护设置：检查并设置消防、锁梯等特殊模式下的外呼响应逻辑，确保紧急情况下的安全操作。

⑨参数校验：利用电梯自带的诊断工具或外接仪器验证设置参数，调整至最佳状态。

⑩保存退出：确认所有设置无误后，保存参数并退出调试模式，电梯恢复正常运行状态，最后进行全面功能测试以验证调试效果。

代号功能1 备注P2 上行召唤按钮及登记指示灯P3 下行召唤按钮及登记指示灯P4 锁梯信号P5 消防信号二、多功能端子P6定义代号定义①②短接二端子进入正常显示状态(以进入设定状态为前提)③④短接二端子2秒钟后进入设定状态⑤多功能输出电源5V端子②④多功能输出电源0V端子⑨程序复位端口①③⑥⑦⑧⑩程序下载所用端子三、楼层显示及厅门呼梯控制器参数设置操作操作步骤点阵显示说明⑴：短接P6的③④号端子2秒钟，进入设定状态“K”为设定地址参数的代号“12”为设定地址⑵：点动外呼上方向按钮，设定参数的数值增加；点动外呼下方向按钮，设定参数的数值减少参数修改、设置,自动保存⑶：点动P5或P4，设定参数代号轮流更换：K→F→G→V→E →B→T→X→Y→Z K：显示板地址F:：功能选择G:：组号V:：版本号E：特殊功能B：设置波特率T：设置到站铃响的时间X：设定背光模块BGL1的显示功能Y：设定背光模块BGL2的显示功能Z：设定背光模块BGL3的显示功能⑷：短接P6的①②号端子进入正常运行,然后撤掉短接片，设置操作完毕正常运行显示四、楼层显示及厅门呼梯控制器参数表代号定义出厂数值Ｋ显示板地址,范围：0~64 . 0Ｆ功能选择：锁梯使能、消防使能、箭头样式选择等0x00Ｇ群控组号0Ｖ版本号，只读，无须设置V1.1E 特殊功能0x11B 设置波特率(备用) 0T 设置到站铃响的时间0X 设定背光模块BGL1的显示功能 1Y 设定背光模块BGL2的显示功能 2Z 设定背光模块BGL3的显示功能 3五、厅外显示板地址设置当ZXK-CAN03作为厅外显示板时，应正确设置显示地址参数‘Ｋ’，地址值对应相应楼层号，即最底层为‘１’，以后逐层递增，直至最高层，最大显示地址不超过６４。

当带有前后门双操纵箱独立按钮控制时，后门ZXK-CAN03板地址K=33开始，依次类推最大显示地址不超过64。

一、楼层显示及厅门呼梯控制器（ZXK-CAN03C VER4.1）P2~P5端子功能代号功能1 备注P2 上行召唤按钮及登记指示灯P3 下行召唤按钮及登记指示灯P4 锁梯信号P5 消防信号二、多功能端子P6定义代号定义①②短接二端子进入正常显示状态(以进入设定状态为前提)③④短接二端子2秒钟后进入设定状态⑤多功能输出电源5V端子②④多功能输出电源0V端子⑨程序复位端口①③⑥⑦⑧⑩程序下载所用端子三、楼层显示及厅门呼梯控制器参数设置操作操作步骤点阵显示说明⑴：短接P6的③④号端子2秒钟，进入设定状态“K”为设定地址参数的代号“12”为设定地址⑵：点动外呼上方向按钮，设定参数的数值增加；点动外呼下方向按钮，设定参数的数值减少参数修改、设置,自动保存⑶：点动P5或P4，设定参数代号轮流更换：K→F→G→V→E→B→T→X→Y→Z K：显示板地址F:：功能选择G:：组号V:：版本号E：特殊功能B：设置波特率T：设置到站铃响的时间X：设定背光模块BGL1的显示功能Y：设定背光模块BGL2的显示功能Z：设定背光模块BGL3的显示功能⑷：短接P6的①②号端子进入正常运行,然后撤掉短接片，设置操作完毕正常运行显示四、楼层显示及厅门呼梯控制器参数表代号定义出厂数值Ｋ显示板地址,范围：0~64 . 0Ｆ功能选择：锁梯使能、消防使能、箭头样式选择等0x00Ｇ群控组号0Ｖ版本号，只读，无须设置V1.1E 特殊功能0x11B 设置波特率(备用) 0T 设置到站铃响的时间0X 设定背光模块BGL1的显示功能 1Y 设定背光模块BGL2的显示功能 2Z 设定背光模块BGL3的显示功能 3五、厅外显示板地址设置当ZXK-CAN03作为厅外显示板时，应正确设置显示地址参数‘Ｋ’，地址值对应相应楼层号，即最底层为‘１’，以后逐层递增，直至最高层，最大显示地址不超过６４。

当带有前后门双操纵箱独立按钮控制时，后门ZXK-CAN03板地址K=33开始，依次类推最大显示地址不超过64。

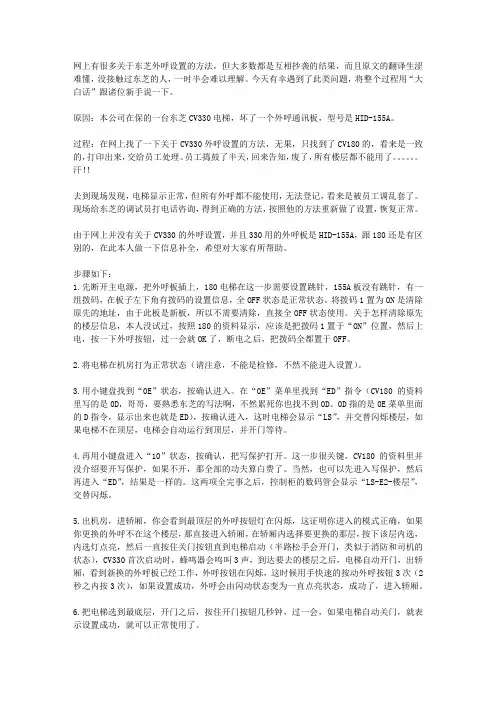

网上有很多关于东芝外呼设置的方法，但大多数都是互相抄袭的结果，而且原文的翻译生涩难懂，没接触过东芝的人，一时半会难以理解。

今天有幸遇到了此类问题，将整个过程用“大白话”跟诸位新手说一下。

原因：本公司在保的一台东芝CV330电梯，坏了一个外呼通讯板，型号是HID-155A。

过程：在网上找了一下关于CV330外呼设置的方法，无果，只找到了CV180的，看来是一致的，打印出来，交给员工处理。

员工捣鼓了半天，回来告知，废了，所有楼层都不能用了。

汗！！去到现场发现，电梯显示正常，但所有外呼都不能使用，无法登记，看来是被员工调乱套了。

现场给东芝的调试员打电话咨询，得到正确的方法，按照他的方法重新做了设置，恢复正常。

由于网上并没有关于CV330的外呼设置，并且330用的外呼板是HID-155A，跟180还是有区别的，在此本人做一下信息补全，希望对大家有所帮助。

步骤如下：1.先断开主电源，把外呼板插上，180电梯在这一步需要设置跳针，155A板没有跳针，有一组拨码，在板子左下角有拨码的设置信息，全OFF状态是正常状态。

将拨码1置为ON是清除原先的地址，由于此板是新板，所以不需要清除，直接全OFF状态使用。

关于怎样清除原先的楼层信息，本人没试过，按照180的资料显示，应该是把拨码1置于“ON”位置，然后上电，按一下外呼按钮，过一会就OK了，断电之后，把拨码全都置于OFF。

2.将电梯在机房打为正常状态（请注意，不能是检修，不然不能进入设置）。

3.用小键盘找到“0E”状态，按确认进入。

在“0E”菜单里找到“ED”指令（CV180的资料里写的是0D，哥哥，要熟悉东芝的写法啊，不然累死你也找不到0D。

0D指的是0E菜单里面的D指令，显示出来也就是ED），按确认进入，这时电梯会显示“LS”，并交替闪烁楼层，如果电梯不在顶层，电梯会自动运行到顶层，并开门等待。

4.再用小键盘进入“10”状态，按确认，把写保护打开。

这一步很关键，CV180的资料里并没介绍要开写保护，如果不开，那全部的功夫算白费了。

3300电梯外呼学习
重庆分公司
3300电梯外呼学习
• 每个LOP（外呼）都必须进行配置（电 梯控制需要知道哪个LOP出现在哪个楼 层），LOP（外呼）配置包括二个步骤。
• 第一步：LOP寻址
• 第二步：LOP计数
•
第一步：LOP寻址［LE --］
chong qing
3300电梯外呼学习
• 具体操作步骤说明： • 1 进入配置模式菜单40。
轿内操作盘）显示LE。现在可以按 COP内的按钮选择需要配置的楼层
chong qing
3300电梯外呼学习
• 6 COP则会显示出需要配置的楼层。按 “DT-O”开门按钮确认选择。
• 7 根据轿厢位置，轿厢将运行到LOP要 被配置的楼层（COP显示实际楼层）
chong qing
3300电梯外呼学习
• 10 等待至倒计时结束，这由另一次短 促的蜂鸣声指示。COP显示“Ac”。
• 11 按DT-O确认刚调试的LOP配置正确， 系统将以一个短促的蜂鸣声应答，COP 显示下一个楼层“LE”。
chong qing
3300电梯外呼学习
• 对于所有其余的楼层重复5至11
chong qing
3300电梯外呼学习
• 在门打开后，COP蜂鸣一声并显示 “Cd” “12”。这指示12秒倒计时已经开 始。
• 9 在这12秒内，按（轿厢外面）LOP上 的DE-U按钮并持续按到你可听到短促蜂 鸣声。（长的蜂鸣声将指示故障“Er”， 在此情况下，按DT-O两次确认故障并再 一次开始倒计时）
chong qing
3300电梯外呼学习
• 2 选择CF 00 并用“OK”键确认。HMI显 示［LE --］
chong qing

对于电梯外呼线路的接法，以下是一种常见的方式：
1.主控板连接：主控板是电梯系统的核心部件之一。

在主控板上，通常有专门的接口用于
连接电梯外呼线路。

2.外呼按钮连接：电梯外呼按钮位于楼层厅里或者其他需要呼叫电梯的位置。

每个外呼按
钮都需要通过导线进行连接，并与主控板上相应的接口相连。

3.电梯终端机连接：电梯终端机通常安装在电梯内部，用于显示当前楼层以及提供呼叫和
操作功能。

终端机也需要通过导线与主控板上的接口相连。

4.地址编码器连接（可选）：某些电梯系统可能使用地址编码器来管理电梯的楼层信息。

地址编码器通过与主控板相连，并通过独立的导线与外呼按钮和终端机进行连接。

需要注意的是，电梯外呼线路的接法可能因不同的电梯系统而有所差异。

为确保正确接线，建议参考电梯制造商提供的具体接线图和说明书。

此外，为了确保安全和符合相关法规，最好由专业的电梯维保人员或电梯技术人员进行接线和调试工作。

电梯外呼按钮工作原理宝子们，今天咱们来唠唠电梯外呼按钮这个小玩意儿的工作原理，可有趣啦！咱先说说这个外呼按钮长啥样。

你看，它就那么安安静静地待在电梯口的墙上，小小的一个，有的是那种亮亮的塑料壳子，上面可能还有个小箭头，朝上或者朝下，特别醒目。

你每次等电梯的时候，是不是就会毫不犹豫地按它呀？那这个小按钮按下去之后是怎么告诉电梯“我在这儿等你呢”的呢？这里面可藏着不少小秘密哦。

其实啊，当你按下外呼按钮的时候，就像是你给电梯发了一个小信号。

这个按钮是和电梯的控制系统连着的呢。

就好比你和电梯之间有一条看不见的小绳子，你一拉这绳子（按下按钮），那头的电梯就知道你在召唤它啦。

这个信号是怎么传递的呢？这里面有电路在起作用。

你按下去的时候，按钮里面的小电路就接通了。

就像打开了一个小开关，电流就开始沿着特定的线路跑起来啦。

这电流就像是一个小信使，带着你的召唤信息，一路飞奔到电梯的控制系统那里。

这个控制系统就像是电梯的大脑，它一直在等着各个外呼按钮传来的消息呢。

那电梯大脑收到这个消息之后会怎么做呢？它会根据自己当前的状态来安排。

如果电梯正在往上走，而你按的是向上的外呼按钮，那它可能就会想“哟，这个楼层也有人要往上，等我到了这层停一下”。

要是电梯正在往下走，那它可能就得先把下面的乘客送到目的地，然后再回来接你这个向上的请求。

而且啊，这个外呼按钮还有个小本事，就是它能显示自己的状态。

你看有的按钮按下去之后会亮起来，这就是在告诉你“你的召唤我已经发出去啦，你就安心等着吧”。

就像它在给你一个小承诺一样。

等电梯到了这层，这个按钮可能就会灭掉，就好像在说“好啦，我完成任务啦，你可以进电梯啦”。

你可能会想，要是好多人同时按外呼按钮呢？这也难不倒电梯的控制系统哦。

它会根据一定的规则来安排先后顺序。

比如说先到先得的原则，或者是根据电梯运行的方向和当前的负载情况来综合判断。

就像一个很聪明的小管家，把一切都安排得井井有条。

再说说这个外呼按钮的维护吧。

一、楼层显示及厅门呼梯控制器〔ZXK-CAN03C VER4.1〕P2~P5端子功能代号功能1 备注P2 上行召唤按钮及登记指示灯P3 下行召唤按钮及登记指示灯P4 锁梯信号P5 消防信号二、多功能端子P6定义代号定义①②短接二端子进入正常显示状态(以进入设定状态为前提)③④短接二端子2秒钟后进入设定状态⑤多功能输出电源5V端子②④多功能输出电源0V端子⑨程序复位端口①③⑥⑦⑧⑩程序下载所用端子三、楼层显示及厅门呼梯控制器参数设置操作操作步骤点阵显示说明⑴：短接P6的③④号端子2秒钟，进入设定状态“K〞为设定地址参数的代号“12〞为设定地址⑵：点动外呼上方向按钮，设定参数的数值增加；点动外呼下方向按钮，设定参数的数值减少参数修改、设置,自动保存⑶：点动P5或P4，设定参数代号轮流更换：K→F→G→V→E→B→T→X→Y→Z K：显示板地址F:：功能选择G:：组号V:：版本号E：特殊功能B：设置波特率T：设置到站铃响的时间X：设定背光模块BGL1的显示功能Y：设定背光模块BGL2的显示功能Z：设定背光模块BGL3的显示功能⑷：短接P6的①②号端子进入正常运行,然后撤掉短接片，设置操作完毕正常运行显示四、楼层显示及厅门呼梯控制器参数表代号定义出厂数值Ｋ显示板地址,范围：0~64 . 0Ｆ功能选择：锁梯使能、消防使能、箭头样式选择等0x00Ｇ群控组号0Ｖ版本号，只读，无须设置V1.1E 特殊功能0x11B 设置波特率(备用) 0T 设置到站铃响的时间0X 设定背光模块BGL1的显示功能 1Y 设定背光模块BGL2的显示功能 2Z 设定背光模块BGL3的显示功能 3五、厅外显示板地址设置当ZXK-CAN03作为厅外显示板时，应正确设置显示地址参数‘Ｋ’，地址值对应相应楼层号，即最底层为‘１’，以后逐层递增，直至最高层，最大显示地址不超过６４。

当带有前后门双操纵箱独立按钮控制时，后门ZXK-CAN03板地址K=33开始，依次类推最大显示地址不超过64。

LOPM5BDD;LOPM5B2DU;LOPM5B2D 55503736-55503738
LOPM5DD;LOPM5UD;LOPM52D 55503727C-55503729C
Preliminary Checks
For sensitive LOP ’s: if no operation or sensitivity not OK: modify the LOP sensitivity In case the LOP cannot be configured or the configuration was lost, perform the action on the right and then configure every LOP according to the instruction on next page (Only Simplex: Duplex see section on K608208)
无法进行第一次配置配置不断丢失无法登记可登记但按钮灯灭无法显示灵敏度不正常开关类附件无法正常使用机械受损印板氧化有不明液体其他其他loplinlcux每层用一块双窗lop的并联梯检查
Checklist LOP5
Help us to improve the quality of our products and processes! In case one of the products listed in the next section has to be replaced due to functional problems, proceed as follows: 1. Fill-in all the fields of the checklist 2. Scan and attach the checklist in PDF format to section 11 of the GCM claim or Fax the checklist with the GCM claim id. Reference to +0512 62514725 IMPORTANT: if the checklist is not completely filled-in and communicated, the GCM claim class will be changed.

通力电梯外呼箭头参数通力电梯外呼箭头参数是指通力电梯在进行销售外呼过程中，所采用的一种箭头标识体系。

它通过不同方向的箭头图标，指示着通力电梯外呼员工在需要向客户进行沟通时，所需要采用的沟通策略和方式。

下面就来详细介绍一下通力电梯外呼箭头参数。

首先是通力电梯外呼箭头参数中的“客户心理状态”箭头。

这种箭头主要用于客户在接听电话时的不同心理状态，比如说，有些客户可能会因为工作繁忙而没有太多时间听讲述产品的细节，这时候，外呼员可以通过“节约客户时间”箭头，采用极简短的方式简要介绍产品，从而快速吸引客户的注意力。

其次是通力电梯外呼箭头参数中的“情感共鸣”箭头。

针对不同问题的解决方案，外呼员可以通过这种箭头来展开相应的情感交流。

比如说，某个客户可能会由于曾经安装过低品质电梯而对新产品抱有疑虑，这时候外呼员可以选择“理解客户需求”箭头，进而通过一些宣传公司的产品质量的措辞和情感调动，来使客户消除疑虑，从而接受新产品。

再次是通力电梯外呼箭头参数中的“推销技巧”箭头。

在顾客面对繁琐的监管和细节问题时，外呼员可以通过不同的推销技巧来解决问题。

比如针对客户提出的一些疑问和困扰，外呼员会使用“控制疑虑”箭头向客户传达重要细节信息和解决方案。

通过掌握正确的推销技巧，外呼员可以给客户展示产品的优势，同时也可以增加顾客对产品的信任和好感度，从而达到销售目标。

最后是通力电梯外呼箭头参数中的“沟通宗旨”箭头。

在外呼过程中，外呼员需要以积极的姿态对待每一位客户，以达到良好的沟通效果。

对于不同类型的客户，外呼员的沟通宗旨也会有所不同。

比如说，针对一些关注生活品质的客户，外呼员可以使用“提升您的品质”箭头，向客户宣传产品的舒适性和高品质，从而吸引客户的购买兴趣。

综上所述，通力电梯外呼箭头参数是一种非常重要的营销手段，在销售过程中可以帮助销售人员更好的与客户进行沟通和交流，从而取得更好的销售效果。

因此，通力电梯外呼箭头参数的规划和使用，对于企业的销售业绩和品牌形象有着不可低估的作用。
