高压加热器泄漏的处理

第３４卷第６期　２０１２年６月　华电技术　

Ｈｕａｄｉａｎ　Ｔｅｃｈｎｏｌｏｇｙ　Ｖｏ１．３４　Ｎｏ．６　Ｊｕｎ．２０１２　

６００　ＭＷ机组高压加热器泄漏原因分析　

及防范措施　

管继荣　

（广东粤电靖海发电有限公司，广东惠来５１０６３０）　

摘要：介绍了广东粤电靖海发电有限公司　１机组　２高压加热器运行中首次泄漏的情况，分析了泄漏的原因，制订了　相应的防范措施，指出了处理过程中需要注意的问题，供电厂高压加热器运行、检修时参考。　关键词：６００ＭＷ机组；高压加热器；泄漏；检修；防范措施　中图分类号：ＴＫ　２２３．３　文献标志码：Ｂ　文章编号：１６７４—１９５１（２０１２）０６—００１１—０２　

０　引言　

广东粤电靖海发电有限公司２台６００　ＭＷ机组　

于２００７年相继投产，采用东方汽轮机厂生产的　Ｎ６００—２４．２／５６６／５６６型汽轮机，３台高压加热器均　

为卧式Ｕ形管板式结构，水侧设大旁路，汽侧疏水　逐级自流。此次高压加热器泄漏为投产后首次泄　

漏，本文对泄漏原因进行分析并给出相应的防范　措施。　

１　高压加热器泄漏及处理过程　

１．１事件前有关设备的运行方式与工况　２０１１—０７—２３　Ｔ　２１：４５：００，　１机组自动发电控　

制（ＡＧＣ）方式带５１０　ＭＷ负荷运行，锅炉主给水流　量为１　４４０　ｔ／ｈ（　１机组Ａ汽动给水泵给水流量为　

８３０　ｔ／ｈ，Ｂ汽动给水泵给水流量为８４４　ｔ／ｈ），凝结水　流量为１　１９５　ｔ／ｈ。３台高压加热器正常方式运行：　

１高压加热器水位为一１７　Ｉｌｌｎ＇ｌ，正常疏水调节阀投　自动，开度５５％；　２高压加热器水位为一１６　ｍｍ，正　

常疏水调节阀投自动，开度８５％；　３高压加热器水　

位为一２００ｍｍ，正常疏水调节阀手动，开度１００％；３　台高压加热器危急疏水调节阀全部投自动关闭。　１．２　２高压加热器泄漏及处理过程　

２０１１—０７—２３　Ｔ　２１：５０：００，　１机组ＡＧＣ往５５０　ＭＷ升负荷；２１：５５：００，有功功率为５５０　ＭＷ，给水流　量为１　５８５　ｔ／ｈ（２台汽动给水泵出力分别为９８７和　

第３２卷第６期　２０ｌ０年６月　华电技术　

Ｈｕａｄｉａｎ　Ｔｅｃｈｎｏｌｏｇｙ　Ｖｏ１．３２　Ｎｏ．６　

Ｊｕｎ．２０１０　

高压加热器泄漏原因分析及对策　

陈涛，魏胜娈　

（四川华电攀枝花三维发电有限责任公司，四川攀枝花６１７０６５）　

摘要：四川华电攀枝花三维发电有限责任公司２×１５０ＭＷ汽轮机组２００５年投入商业运行以来，　２高压加热器在运行　中频繁泄漏，截至２００７年８月，　１１、　１２机组堵管率分别达８％和９％，严重影响机组的安全性和经济性。根据　２高压　加热器制造、安装、调试、实际运行情况，对　２高压加热器泄漏的原因进行了分析，提出了相应的解决措施。通过有效的　治理，使　１　１、　１２机组高压加热器的投人率由先前的７９．６２％和８１．９８％提高到现在的９９．３２％和９８．４３％，提高了机组　

运行的安全性和经济性。　关键词：１５０ＭＷ汽轮机组；高压加热器；泄漏；投入率　中图分类号：ＴＫ　２２３．３　文献标志码：Ｂ　文章编号：１６７４—１９５１（２０１０）０６—００４７—０３　

０　引言　

四川华电攀枝花三维发电有限责任公司（以下　

简称三维公司）２　Ｘ　１５０　ＭＷ汽轮机采用青岛青力锅　

炉辅机有限公司生产的高压加热器，其结构特点是　

顺置立式布置、大旁路系统、ｕ形传热管、大开口并　

具有自密封结构的双流程水室，每台高压加热器设　

有过热蒸汽冷却段和蒸汽凝结段和疏水冷却段３个　

传热区段。来自汽轮机的抽汽先经过过热蒸汽冷却　

段冷却，再进入蒸汽冷凝段凝结成疏水，然后进入疏　

水冷却段，疏水经疏水调节阀控制，由压力较高的高　

压加热器（以下简称高加）排入压力较低的高加，而　压力较低的高加疏水也经调节阀控制排至低压加热　

器（以下简称低加）或除氧器。　

１　高加泄漏的现象　

（１）高加水位高信号报警。　

（２）由于高加泄漏，给水大量漏人汽侧，导致给　

水泵液力偶合器开度增加，给水泵转速增加，电流增　

大，给水泵入口流量增大。　

（３）高加泄漏后由于传热恶化造成给水温度偏　

火电厂汽机高加泄漏原因分析及处理 田诚军

摘要：高加是火力发电厂回热系统中的重要设备，它是利用汽轮机的抽汽来加热锅炉给水，从而提高电厂的热效率并保证机组出力。良好的疏水调节系统和合理水位定值的确定，使疏水冷却段很好地建立水封，降低运行端差，汽水两相流动平稳，减小管束的冲蚀，延长高加使用寿命。应严格控制检修质量，重视堵管工艺，保证堵管质量，是减少频繁泄漏的关键。高加启停时，应限制蒸汽参数变化速度，严格控制高加出口给水温升率、温降率。运行中发现水位异常升高，有泄漏迹象时，应及时隔离处理，减小管束二次损伤。

关键词：火电厂；汽机高加；泄露

1 汽轮机系统

阐述汽轮机一般情况下都是利用回热加热系统来提升机组运行的经济性，而回热加热系统的日常运行，需要有可靠的运行凹凸作为支撑，并且会直接影响到机组的正常运行。加热器投进率属于当下经济指标中比较关键的一个考核项目，且随着火力发电机组开始朝着年夜容量高参数发展，各种高加所需要承受的给水压力以及需要承受的温度都明显提升。如果项目机组在运行过程中出现机组负荷突变或者出现旁路切换等问题，会影响到压力与温度，导致压力与温度在短时间内发生变化，给高加带来负面影响。所以不仅要在设计环节与制造环节保证其质量，同时也要做好后期维护工作，让高加可以持续且平缓的运行。

2高加泄漏现象及检测方法

2.1运行中管子泄漏的确定

（1）疏水调节阀开度增大。（2）高加水位上升。（3）产生振动和声音异常。（4）给水压力下降（在发生低给水流量时）。（5）给水流量变化（对比除氧器出口与锅炉入口之间的给水流量）。（6）高加端差增大，给水温度降低。

2.2检测高加管系泄漏的方法

（1）壳侧放净疏水，利用给水对高加作通水试验，根据高加水侧的压力变化情况与放水阀的排水情况，可判断高加有无泄漏，并估计泄漏程度。一般漏水量大的是管子本身泄漏，漏水量少的是管端处的焊接接头泄漏。（2）在确认高加有泄漏后，通过管程的放水口放掉内部积水，用专用的拆卸工具将水室人孔盖拿出，拆下水室上分程盖板，并拆除防冲蚀装置，由壳侧通以0.5~0.8MPa的压缩空气，在管端涂以肥皂水，对管板表面焊接接头作细微观察，如果气流从该管径内射出则为管子本身泄漏，如有微量气流冲破焊接接头处肥皂水膜而逸出，则为管端焊接接头泄漏并可确定泄漏位置。

３８　冶　金　动　力　ＭＥＴＡＬＬＵＲＧＩＣＡＬ　ＰＯＷＥＲ　２０１１年第５期　总第１４７期　

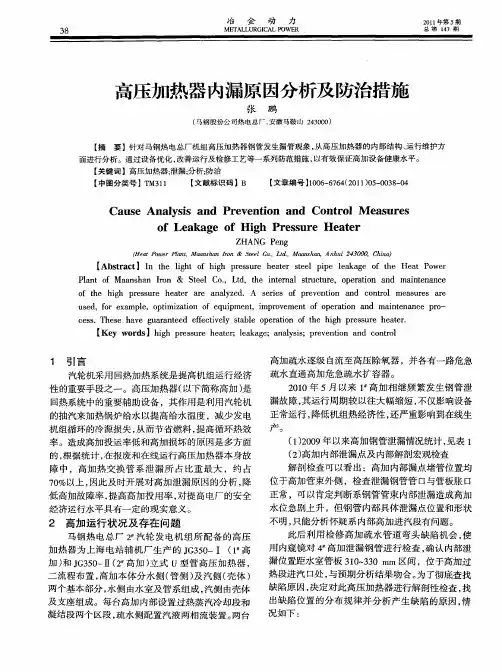

高压加热器内漏原因分析及防治措施　

张鹏　

（马钢股份公司热电总厂，安徽马鞍山２４３０００）　

【摘要】针对马钢热电总厂机组高压加热器钢管发生漏管现象，从高压加热器的内部结构、运行维护方　面进行分析。通过设备优化，改善运行及检修工艺等一系列防范措施，以有效保证高加设备健康水平。　【关键词】高压加热器；泄漏；分析；防治　【中图分类号】ＴＭ３１１　【文献标识码】Ｂ　【文章编号】１００６—６７６４（２０１１）０５—００３８—０４　

Ｃａｕｓｅ　Ａｎａｌｙｓｉｓ　ａｎｄ　Ｐｒｅｖｅｎｔｉｏｎ　ａｎｄ　Ｃｏｎｔｒｏｌ　Ｍｅａｓｕｒｅｓ　

ｏｆ　Ｌｅａｋａｇｅ　ｏｆ　Ｈｉｇｈ　Ｐｒｅｓｓｕｒｅ　Ｈｅａｔｅｒ　

ＺＨＡＮＧ　Ｐｅｎｇ　（Ｈｅａｔ　Ｐｏｗｅｒ　Ｐｌａｎｔ，Ｍｏａ￣ｈａｎ　Ｉｒｏｎ出Ｓｔｅｅｌ　Ｃｏ．，Ｌｔｄ．，ｇｔｌｚｌｇ￣ｈａｌｚ，Ａｎｈｕｉ　２４３０００，Ｃｈ　【Ａｂｓｔｒａｃｔ】Ｉｎ　ｔｈｅ　ｌｉｇｈｔ　ｏｆ　ｈｉｇｈ　ｐｒｅｓｓｕｒｅ　ｈｅａｔｅｒ　ｓｔｅｅｌ　ｐｉｐｅ　ｌｅａｋａｇｅ　ｏｆ　ｔｈｅ　Ｈｅａｔ　Ｐｏｗｅｒ　

Ｐｌａｎｔ　ｏｆ　Ｍａａｎｓｈａｎ　Ｉｒｏｎ＆Ｓｔｅｅｌ　Ｃｏ．，Ｌｔｄ，ｔｈｅ　ｉｎｔｅｒｎａｌ　ｓｔｒｕｃｔｕｒｅ，ｏｐｅｒａｔｉｏｎ　ａｎｄ　ｍａｉｎｔｅｎａｎｃｅ　

ｏｆ　ｔｈｅ　ｈｉｇｈ　ｐｒｅｓｓｕｒｅ　ｈｅａｔｅｒ　ａｒｅ　ａｎａｌｙｚｅｄ．Ａ　ｓｅｒｉｅｓ　ｏｆ　ｐｒｅｖｅｎｔｉｏｎ　ａｎｄ　ｃｏｎｔｒｏｌ　ｍｅａｓｕｒｅｓ　ａｒｅ　

ｕｓｅｄ，ｆｏｒ　ｅｘａｍｐｌｅ，ｏｐｔｉｍｉｚａｔｉｏｎ　ｏｆ　ｅｑｕｉｐｍｅｎｔ，ｉｍｐｒｏｖｅｍｅｎｔ　ｏｆ　ｏｐｅｒａｔｉｏｎ　ａｎｄ　ｍａｉｎｔｅｎａｎｃｅ　ｐｒｏ—　

ｃｅｓｓ．Ｔｈｅｓｅ　ｈａｖｅ　ｇｕａｒａｎｔｅｅｄ　ｅｆｆｅｃｔｉｖｅｌｙ　ｓｔａｂｌｅ　ｏｐｅｒａｔｉｏｎ　ｏｆ　ｔｈｅ　ｈｉｇｈ　ｐｒｅｓｓｕｒｅ　ｈｅａｔｅｒ．　【Ｋｅｙ　ｗｏｒｄｓ】ｈｉｇｈ　ｐｒｅｓｓｕｒｅ　ｈｅａｔｅｒ；ｌｅａｋａｇｅ；ａｎａｌｙｓｉｓ；ｐｒｅｖｅｎｔｉｏｎ　ａｎｄ　ｃｏｎｔｒｏｌ
