ASCO双电源自动转换开关操作手册(中文)

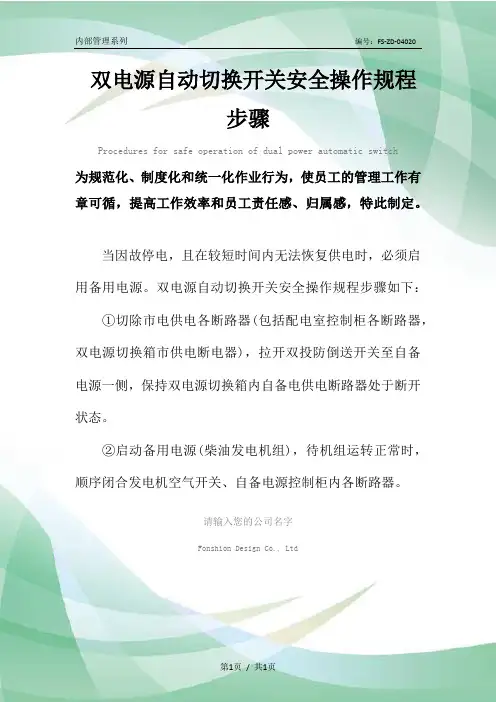

内部管理系列编号：FS-ZD-04020双电源自动切换开关安全操作规程
步骤
Procedures for safe operation of dual power automatic switch
为规范化、制度化和统一化作业行为，使员工的管理工作有章可循，提高工作效率和员工责任感、归属感，特此制定。

当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。

双电源自动切换开关安全操作规程步骤如下：
①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。

②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。

请输入您的公司名字
Fonshion Design Co., Ltd
第1页/ 共1页。

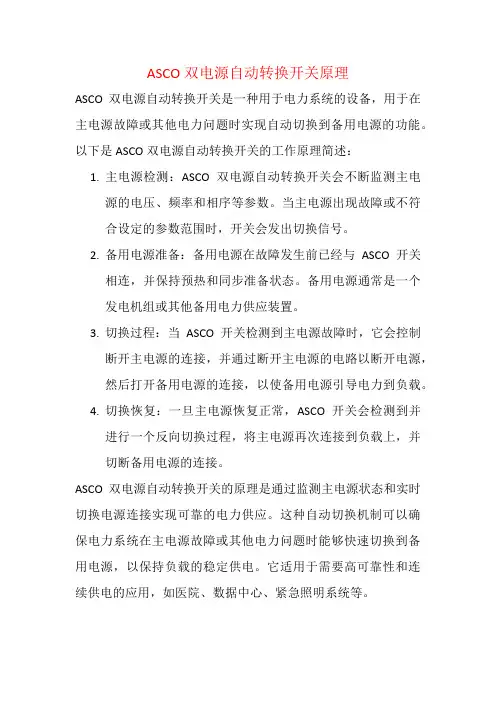

ASCO双电源自动转换开关原理
ASCO双电源自动转换开关是一种用于电力系统的设备，用于在主电源故障或其他电力问题时实现自动切换到备用电源的功能。

以下是ASCO双电源自动转换开关的工作原理简述：
1.主电源检测：ASCO双电源自动转换开关会不断监测主电
源的电压、频率和相序等参数。

当主电源出现故障或不符
合设定的参数范围时，开关会发出切换信号。

2.备用电源准备：备用电源在故障发生前已经与ASCO开关
相连，并保持预热和同步准备状态。

备用电源通常是一个
发电机组或其他备用电力供应装置。

3.切换过程：当ASCO开关检测到主电源故障时，它会控制
断开主电源的连接，并通过断开主电源的电路以断开电源，然后打开备用电源的连接，以使备用电源引导电力到负载。

4.切换恢复：一旦主电源恢复正常，ASCO开关会检测到并
进行一个反向切换过程，将主电源再次连接到负载上，并
切断备用电源的连接。

ASCO双电源自动转换开关的原理是通过监测主电源状态和实时切换电源连接实现可靠的电力供应。

这种自动切换机制可以确保电力系统在主电源故障或其他电力问题时能够快速切换到备用电源，以保持负载的稳定供电。

它适用于需要高可靠性和连续供电的应用，如医院、数据中心、紧急照明系统等。

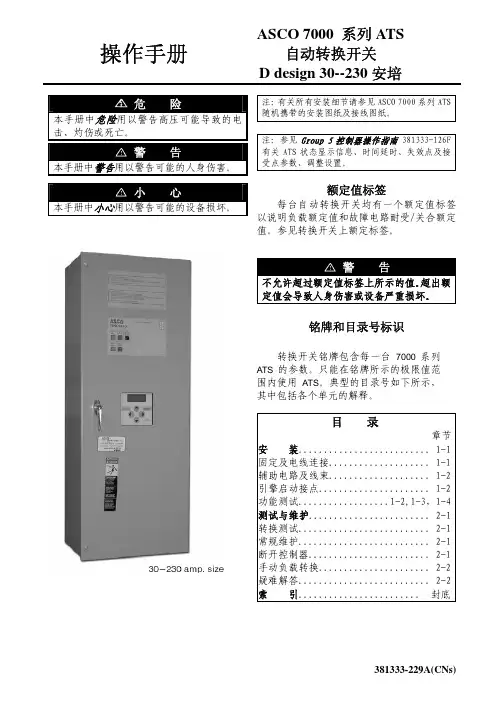

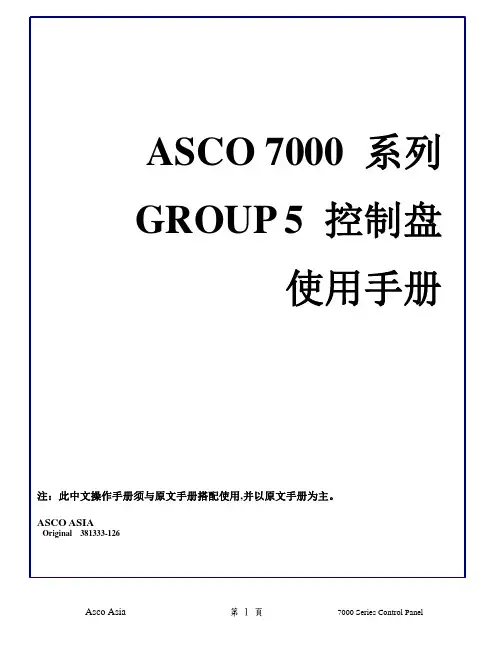

叙述ASCO 7000系列自动切换开关使用Group 5 控制盘以行使感测、计时及控制等功能.此种最新式之控制盘以微处理器为基础，含有内建按键板和4行LCD液晶显示。

所有监督及控制功能可由面板上直接设定及更改而不需开启门板，使用更加方便。

此外，藉由系统表单可改变电压设定及延时设定。

6个按键可以进行所有监督及设定功能。

可用于2种层级之屏幕画面.”状态层"提供关于自动切换开关之信息，而”设定层”则含有控制盘之结构.在进行设定时也许需要输入密码（如果控制板只设定为专人使用的话，详见第5页及附录部份.)4行之液晶显示控制板显示和按键板 左右箭头左 与右 箭头指示键（Menu Scroll)可操作屏幕画面。

输入及储存设定Enter/Save Settings 键由状态层移动至设定层画面，也可用来做新的设定。

上下箭头上 与 下 箭头指示键 (Increase Value and Decrease Value ） 可在设定层画面上更改设定。

跳脱键ESC 键可跳过所做更动并回到状态层 (设定参数）.上2行显示作动之状态。

下2行显示切换顺序之状态.按键 （如下)控制盘设定可由控制面板来显示和更改。

有些设定可能需要输入密码。

(如果控制板已设定为专人使用)在ATS状态显示列上显示”NORMAL OK”时，按下Enter/Save settings可到窗体之设定层.您可以按右箭头钮去看8种参数的资料设定显示（如下所示),每种设定的概述表列如下。

详细的窗体列在后续页中。

电压及频率设定见第6页时间延时设定见第8页附加功能设定见第10页一般设定见第12页引擎定时运转设定见第14页事件纪录见第16页服务数值/自我诊断功能及原厂设定值见第17，18页如何更改设定更改控制盘之设定1.到您要更动设定之屏幕画面，见第12页。

2.按下按钮以激活第一个闪光区,如果控制盘需输入密码，请看下面。

3.按上 及下 箭头指示键改变闪光数字或文字，并按下Enter/Save Settings按钮切换至下一个画面(由左至右)。

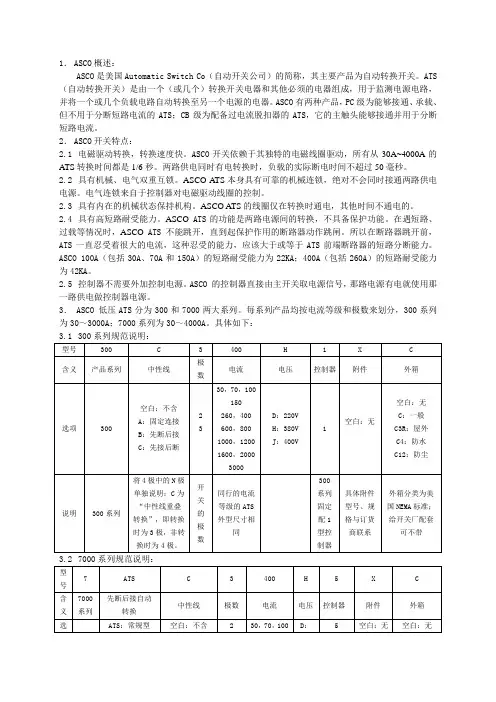

1．ASCO概述：ASCO是美国Automatic Switch Co（自动开关公司）的简称，其主要产品为自动转换开关。

ATS （自动转换开关）是由一个（或几个）转换开关电器和其他必须的电器组成，用于监测电源电路，并将一个或几个负载电路自动转换至另一个电源的电器。

ASCO有两种产品，PC级为能够接通、承载、但不用于分断短路电流的ATS；CB级为配备过电流脱扣器的ATS，它的主触头能够接通并用于分断短路电流。

2．ASCO开关特点：2.1电磁驱动转换，转换速度快。

ASCO开关依赖于其独特的电磁线圈驱动，所有从30A~4000A的ATS转换时间都是1/6秒。

两路供电同时有电转换时，负载的实际断电时间不超过50毫秒。

2.2具有机械、电气双重互锁。

ASCO A TS本身具有可靠的机械连锁，绝对不会同时接通两路供电电源。

电气连锁来自于控制器对电磁驱动线圈的控制。

2.3具有内在的机械状态保持机构。

ASCO ATS的线圈仅在转换时通电，其他时间不通电的。

2.4具有高短路耐受能力。

ASCO ATS的功能是两路电源间的转换，不具备保护功能。

在遇短路、过载等情况时，ASCO ATS不能跳开，直到起保护作用的断路器动作跳闸。

所以在断路器跳开前，ATS一直忍受着很大的电流，这种忍受的能力，应该大于或等于ATS前端断路器的短路分断能力。

ASCO 100A（包括30A、70A和150A）的短路耐受能力为22KA；400A（包括260A）的短路耐受能力为42KA。

2.5控制器不需要外加控制电源。

ASCO 的控制器直接由主开关取电源信号，那路电源有电就使用那一路供电做控制器电源。

3．ASCO 低压ATS分为300和7000两大系列。

每系列产品均按电流等级和极数来划分，300系列为30～3000A；7000系列为30～4000A。

具体如下：3.27000系列规范说明：4.1ASCO开关有自动切换和手动切换两种方式，在两路电源均送电的情况下，严禁进行手动切换。

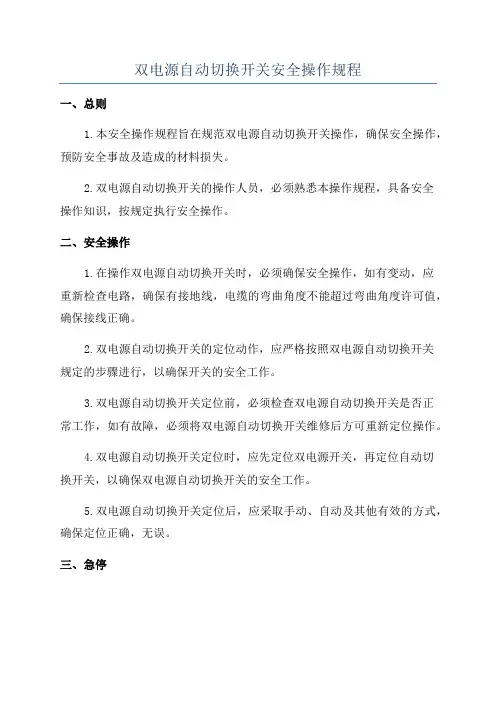

双电源自动切换开关安全操作规程
一、总则
1.本安全操作规程旨在规范双电源自动切换开关操作，确保安全操作，预防安全事故及造成的材料损失。

2.双电源自动切换开关的操作人员，必须熟悉本操作规程，具备安全
操作知识，按规定执行安全操作。

二、安全操作
1.在操作双电源自动切换开关时，必须确保安全操作，如有变动，应
重新检查电路，确保有接地线，电缆的弯曲角度不能超过弯曲角度许可值，确保接线正确。

2.双电源自动切换开关的定位动作，应严格按照双电源自动切换开关
规定的步骤进行，以确保开关的安全工作。

3.双电源自动切换开关定位前，必须检查双电源自动切换开关是否正
常工作，如有故障，必须将双电源自动切换开关维修后方可重新定位操作。

4.双电源自动切换开关定位时，应先定位双电源开关，再定位自动切
换开关，以确保双电源自动切换开关的安全工作。

5.双电源自动切换开关定位后，应采取手动、自动及其他有效的方式，确保定位正确，无误。

三、急停
1.双电源自动切换开关的急停操作，一般安装在操作台的外围，以便操作人员及时有效的停止电源，包括在紧急情况下手动接触急停按钮，以避免不必要的危险及损失。

2.急停按。

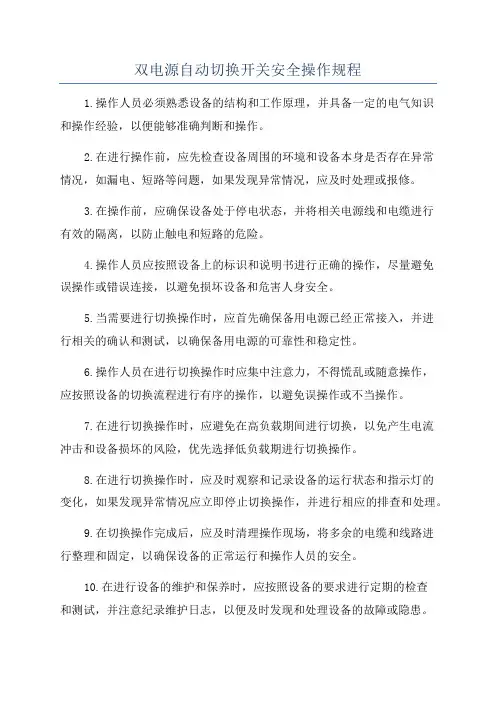

双电源自动切换开关安全操作规程1.操作人员必须熟悉设备的结构和工作原理，并具备一定的电气知识和操作经验，以便能够准确判断和操作。

2.在进行操作前，应先检查设备周围的环境和设备本身是否存在异常情况，如漏电、短路等问题，如果发现异常情况，应及时处理或报修。

3.在操作前，应确保设备处于停电状态，并将相关电源线和电缆进行有效的隔离，以防止触电和短路的危险。

4.操作人员应按照设备上的标识和说明书进行正确的操作，尽量避免误操作或错误连接，以避免损坏设备和危害人身安全。

5.当需要进行切换操作时，应首先确保备用电源已经正常接入，并进行相关的确认和测试，以确保备用电源的可靠性和稳定性。

6.操作人员在进行切换操作时应集中注意力，不得慌乱或随意操作，应按照设备的切换流程进行有序的操作，以避免误操作或不当操作。

7.在进行切换操作时，应避免在高负载期间进行切换，以免产生电流冲击和设备损坏的风险，优先选择低负载期进行切换操作。

8.在进行切换操作时，应及时观察和记录设备的运行状态和指示灯的变化，如果发现异常情况应立即停止切换操作，并进行相应的排查和处理。

9.在切换操作完成后，应及时清理操作现场，将多余的电缆和线路进行整理和固定，以确保设备的正常运行和操作人员的安全。

10.在进行设备的维护和保养时，应按照设备的要求进行定期的检查和测试，并注意纪录维护日志，以便及时发现和处理设备的故障或隐患。

通过遵守上述规程，能够提高双电源自动切换开关设备的安全性和稳定性，保障操作人员的安全，降低电力事故的发生率，延长设备的使用寿命。

同时，定期的维护和保养也能及时发现潜在故障，减少设备故障带来的影响和损失。

因此，严格遵守安全操作规程对于设备的正常运行和人员的安全至关重要。

亚派科技双电源转换开关说明书
亚派科技双电源转换开关是一种用于在两个电源之间切换的设备。

本说明书详细介绍了该产品的使用方法，包括安装、使用和维护。

1. 安装
1.1 本产品适用于安装在标准19英寸网络机柜中。

1.2 在安装之前，请确认机柜内电源电压和电源类型，以及双电源转换开关的电压和电源类型是否一致。

1.3 将双电源转换开关放置在机柜的合适位置，使用螺丝将其固定在机柜中。

1.4 连接电源线，并确认两个电源的电缆正确地插入到转换开关的两个插槽中。

1.5 在转换开关的正面，设有两个按键，分别是“ON”和“OFF”，用于开关电源。

2. 使用
2.1 开启双电源转换开关前，先将两个电源均关闭。

2.2 将需要使用的电源电缆插入组件。

2.3 按下“ON”键，开启所需电源。

2.4 利用“OFF”键，关闭组件。

2.5 为确保组件安全，请按规定时间关闭电源。

3. 维护
3.1 定期检查双电源转换开关的连接线是否松动或受到损坏。

3.2 定期检查连接的电源线或插头是否损坏。

3.3 每年至少清洁一次设备，使用干布将设备表面擦拭干净。

3.4 维护之前，务必先关闭设备并断开电源。

以上是亚派科技双电源转换开关的相关说明，为提供更好的使用体验，建议用户详细阅读并遵守上述说明。

如果在使用过程中发现任何问题，请联系生产商，以获得进一步的支持和帮助。

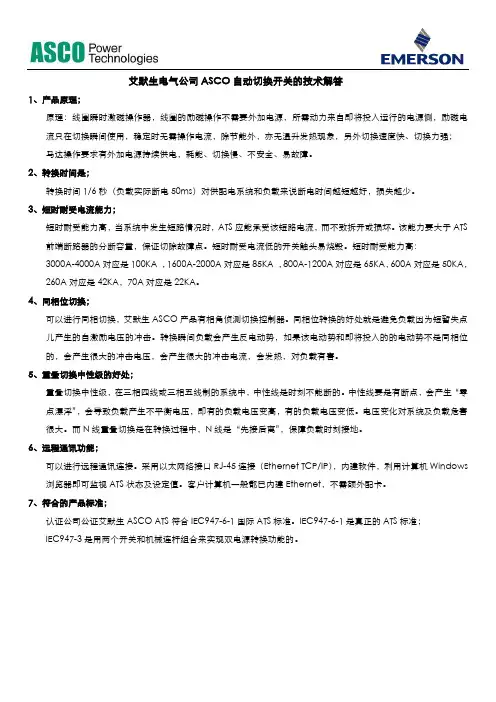

艾默生电气公司ASCO自动切换开关的技术解答1、产品原理；原理：线圈瞬时激磁操作器，线圈的励磁操作不需要外加电源，所需动力来自即将投入运行的电源侧，励磁电流只在切换瞬间使用，稳定时无需操作电流，除节能外，亦无温升发热现象，另外切换速度快、切换力强；马达操作要求有外加电源持续供电，耗能、切换慢、不安全、易故障。

2、转换时间是；转换时间1/6秒（负载实际断电50ms）对供配电系统和负载来说断电时间越短越好，损失越少。

3、短时耐受电流能力；短时耐受能力高，当系统中发生短路情况时，ATS应能承受该短路电流，而不致拆开或损坏。

该能力要大于ATS 前端断路器的分断容量，保证切除故障点。

短时耐受电流低的开关触头易烧毁。

短时耐受能力高：3000A-4000A对应是100KA ，1600A-2000A对应是85KA ，800A-1200A对应是65KA，600A对应是50KA，260A对应是42KA，70A对应是22KA。

4、同相位切换；可以进行同相切换，艾默生ASCO产品有相角侦测切换控制器。

同相位转换的好处就是避免负载因为短暂失点儿产生的自激励电压的冲击。

转换瞬间负载会产生反电动势，如果该电动势和即将投入的的电动势不是同相位的，会产生很大的冲击电压，会产生很大的冲击电流，会发热，对负载有害。

5、重叠切换中性级的好处；重叠切换中性级，在三相四线或三相五线制的系统中，中性线是时刻不能断的。

中性线要是有断点，会产生“零点漂浮”，会导致负载产生不平衡电压，即有的负载电压变高，有的负载电压变低。

电压变化对系统及负载危害很大。

而N线重叠切换是在转换过程中，N线是“先接后离”，保障负载时刻接地。

6、远程通讯功能；可以进行远程通讯连接。

采用以太网络接口RJ-45连接（Ethernet TCP/IP），内建软件，利用计算机Windows 浏览器即可监视ATS状态及设定值。

客户计算机一般都已内建Ethernet，不需额外配卡。

7、符合的产品标准；认证公司公证艾默生ASCO ATS符合IEC947-6-1国际ATS标准。

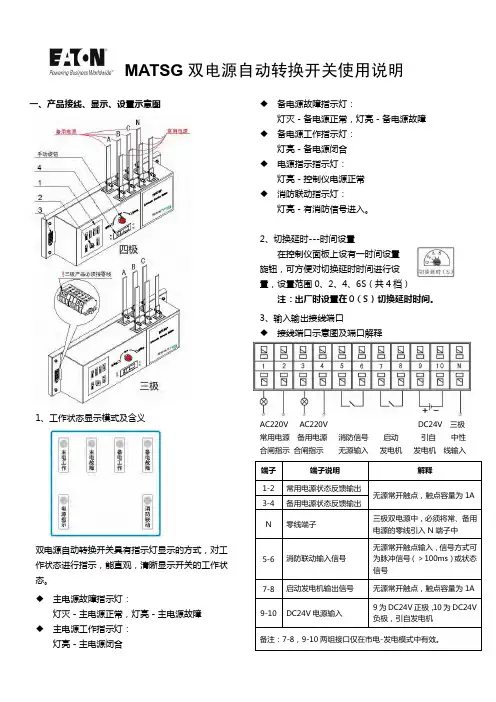

MATSG双电源自动转换开关使用说明一、产品接线、显示、设置示意图1、工作状态显示模式及含义双电源自动转换开关具有指示灯显示的方式，对工作状态进行指示，能直观，清晰显示开关的工作状态。

◆主电源故障指示灯：灯灭－主电源正常，灯亮－主电源故障◆主电源工作指示灯：灯亮－主电源闭合◆备电源故障指示灯：灯灭－备电源正常，灯亮－备电源故障◆备电源工作指示灯：灯亮－备电源闭合◆电源指示指示灯：灯亮－控制仪电源正常◆消防联动指示灯：灯亮－有消防信号进入。

2、切换延时---时间设置在控制仪面板上设有一时间设置旋钮，可方便对切换延时时间进行设置，设置范围0、2、4、6S（共4档）注：出厂时设置在0（S）切换延时时间。

3、输入输出接线端口◆接线端口示意图及端口解释端子端子说明解释1-2常用电源状态反馈输出无源常开触点，触点容量为1A 3-4备用电源状态反馈输出N零线端子三极双电源中，必须将常、备用电源的零线引入N端子中5-6消防联动输入信号无源常开触点输入，信号方式可为脉冲信号（＞100ms）或状态信号7-8启动发电机输出信号无源常开触点，触点容量为1A 9-10DC24V电源输入9为DC24V正极，10为DC24V负极，引自发电机备注：7-8，9-10两组接口仅在市电-发电模式中有效。

AC220V AC220V DC24V三极常用电源备用电源消防信号启动引自中性合闸指示合闸指示无源输入发电机发电机线输入4、手动-自动模式切换设置设置手动或自动；当设置为手动状态时，控制仪不工作，利用手动旋钮，手动操作常用电源合分闸，备用电源合分闸及双分；当设置为自动状态时，由控制仪自动检测常用电源和备用电源的状态，并根据检测的状态自动进行自投自复（或自投不自复）的切换，消防联动及报警等工作。

二、报警中线性位置接错，则发生峰鸣器报警；主电故障、备电故障指示灯发生闪烁。

双电源不进入工作程序，此时应立刻断电并纠错，否则会烧坏控制器三、注意事项1、中性线（零线）引入，对于四极转换开关引入到开关相应的N 极，对三极转换开关将零线引入 N 端子。

双电源自动转换开关使用方法
双电源自动转换开关用于在主电源故障或停电时自动切换到备
用电源，保障电力供应的连续性。

使用双电源自动转换开关需要注意以下事项：
1. 确认主备电源的相位、电压和频率一致，否则会对电器设备造成损坏。

2. 安装时需要按照说明书的要求进行接线，必须保证接线正确，否则会导致设备故障甚至危险。

3. 开关在切换时会有电弧和电压波动，因此需要选择适合的开关容量和质量，以保证安全和可靠性。

4. 定期对双电源自动转换开关进行检测和维护，确保其正常工作。

5. 在使用过程中，要及时处理故障和异常情况，以保障电力供应的连续性和稳定性。

总之，使用双电源自动转换开关需要谨慎，需要严格按照说明操作，并定期检测和维护，以确保其正常工作和安全使用。

- 1 -。

电力转换解决方案-ASCO 美国ASCO200系列自动转换开关200系列自动转换开关特点标准控制功能z经典设计，操作简便z600V及以下，特别适用于电流30-230安培的负载类型z真正的双投式自动转换开关,内部机械互锁构造z电力驱动，机械保持。

单线圈操作机构z可由正面维护检修，方便快捷z PC级自动转换开关z UL1008、IEC-947-6-1 认证合格产品，符合CE标准,通过CCC强制认证z标准型开关长期备有库存z提供含外箱开关及不含外箱开关z提供多种可选择附件，以适应不同情况需求200系列230安培自动转换开关配NEMA1型外箱（标准）z同相位侦测器－用于转换过程中保持电动机运转，避免因不同步切换造成上游断路器无故跳脱，严重时损坏设备z发电机定时启动测试器－每周/二周定时启动发电机进行测试。

可设带载或空载测试z控制盘面－包含开关位置指示灯号、电源状态指示灯号、测试开关按键以及延时取消按键远程控制功能提供端子设备用于连接：z远程测试开关或远程接点。

此功能有多种应用，削峰应用就是其中一种。

可远程控制开关于某一固定时刻强制切换至紧急电源，当紧急电源掉电时，系统则自动切回市电侧（正常侧）z禁止切换至紧急侧z远程延时取消功能标准控制接点z开关位置指示接点，一为正常电源位置，一为紧急电源位置电压、频率侦测z正常侧各相电压的检测z电压复归值可调节至95％，电压跳脱值70-90％可调z高/低电压设定。

允许用户调整电压以适应不同情况z紧急侧电压、频率侦测z单相或3相操作z频率调节开关。

可选择50Hz或60Hz200系列控制及显示面板包含如下：开关位置指示灯号电源状态指示灯号 测试开关按键 发电机定时启动器及状态指示灯号延时取消按键可选购附件附件11BG （右图）可编程的发电机定时启动测试器，可每周或每两周启动测试一次发电机。

该附件包含一个正常电源状态接点（C 型接点）以及一个紧急电源状态接点（接点额定2安培，30V 直流或0.5安培，125V 交流）。

云南楚雄天利药业有限公司
双电源切换操作规程
—、双电源平面示意图
二、当前用I回线，发生停电需变换线路为H回线时：
1 •断开高压柜总出路开关；
2•断开室外I回线断路器；
3 •断开高压柜I回线开关并接通地刀；
4•确认前3步I回线断路操作有效、到位后，进行H回线接入操作如下；
5•断开高压H回线地刀（且开关处于断开位置）；
6. 室外H回线计量柜断路器合闸；
7. 高压柜H回线开关合闸；
8. 高压柜总出路开关合闸；
9. 锁好地刀锁、配电室门锁，供电线路切换完成。

10. 低压柜开关合闸。

注：每个程序操作完毕进行下步操作时，应确认合闸或分闸有效、到位, 合闸后无异常响声。

否则，重新操作确认后方可进入下步操作。

三、当前用H回线，发生停电需变换线路为I回线时：
1 •断开高压柜总出路开关；
2•断开室外H回线计量柜断路器；
3•断开高压柜H回线开关并接通地刀；
4•确认前3步H回线断路操作有效' 到位后，进行I回线接入操作如下；5•断开高压柜I回线地刀（且开关处于断开位置）；
6. 室外I回线断路器合闸；
7. 高压柜I回线开关合闸；
8. 高压柜总出路开关合闸；
9. 锁好地刀锁、配电室门锁，供电线路切换完成。

10. 低压柜开关合闸。

注：每个程序操作完毕进行下步操作时，应确认合闸或分闸有效、到位, 合闸后无异常响声。

否则，重新操作确认后方可进入下步操作。

［此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好］。

Manuals+— User Manuals Simplified.ASCO 300 Series Transfer Switches Instruction Manual Home » ASCO » ASCO 300 Series Transfer Switches Instruction ManualContents1 ASCO 300 Series TransferSwitches2 GENERAL INFORMATION3 NOTES4 CONTROLLER5 CIRCUIT6 PHYSICAL DIAGRAM7 WIRE RUN LISTING8 Documents / Resources9 Related PostsASCO 300 Series Transfer SwitchesRESISTIVE AT 30 VDC MAXIMUM, 100 mA AT 5 VDC MINIMUM.REFER TO USER’S GUIDE, ASCO GROUP G CONTROLLER FOR AUTOMATIC & NON-AUTOMATIC TRANSFER SWITCHES, PART NUMBER 381333-400 FOR SETTING INFORMATION.LOAD DISCONNECT FEATUREFEATURE 31: INCLUDES SUB-FEATURES 31 F, 31 G, 31 M, 31 NA SET OF FORM C CONTACTS ARE PROVIDED ON THE GROUP G CONTROLLER AS “OP1 “. WHEN THE FEATURE SETTING OF “OP1” IS SET TO OPERATE THE CONTACTS AS “FEATURE 31 “, THE TIME DELAY SETTINGS OF THE SUB-FEATURES ARE AVAILABLE. “OP1” CAN BE SET TO OPERATE TO PROVIDE THE FOLLOWING FUNCTIONS USING THE TIME DELAY SETTINGS ASSOCIATED WITH EACH SUB-FEATURE;31 F – NORMAL TO EMERGENCY PRE-TRANSFER SIGNAL31 G – EMERGENCY TO NORMAL PRE-TRANSFER SIGNAL31 M – NORMAL TO EMERGENCY POST-TRANSFER SIGNAL31 N – EMERGENCY TO NORMAL POST-TRANSFER SIGNALTHE “OP1” OUTPUT CONTACTS CHANGE POSITION FOLLOWING EACH OF THE ABOVE TIME DELAYS.ADDITIONAL LOAD DISCONNECT CONTACTS, “FEATURE 31” ARE AVAILABLE WHEN THE OPTIONAL ACCESSORY 18RX (RELAY EXPANSION MODULE) IS INCLUDED IN THE TRANSFER SWITCH ASSEMBLY. OUTPUT CONTACTS “OP2 AND/OR “OP3” WILL PROVIDE LOAD DISCONNECT FUNCTIONS WHEN THE FEATURE SETTING OF EACH IS SET TO OPERATE AS “FEATURE 31 “. ALL OUTPUT CONTACTS (“OP1 “,“OP2”, “OP3”) SET TO OPERATE AS “FEATURE 31 “, SHARE THE COMMON TIME DELAY SETTINGS OF SUB-FEATURES 31 F, 31 G, 31 M, AND 31 N. CONTACTS ARE RATED 5 AMPS RESISTIVE AT 30 VDC MAXIMUM, 100 mA AT 5 VDC MINIMUM. REFER TO USER’S GUIDE, ASCO GROUP G CONTROLLER FOR AUTOMATIC & NON-AUTOMATIC TRANSFER SWITCHES, PART NUMBER 381333-400 FOR SETTING INFORMATION.IN PHASE TRANSFER FEATURE FOR LOAD TRANSFERINPHASE TRANSFER CONTROL INITIATES AN INPHASE TRANSFER OF LOADS BETWEEN LIVE SOURCES. THIS IS USED TO PREVENT NUISANCE TRIPPING OF DISTRIBUTION CIRCUIT BREAKERS AND POSSIBLE DAMAGE TO MECHANICAL LOADS ASSOCIATED WITH OUT-OF-PHASE TRANSFER. REFER TO USER’S GUIDE, ASCO GROUP G CONTROLLER FOR AUTOMATIC & NON-AUTOMATIC TRANSFER SWITCHES, PART NUMBER 381333-400 FOR SETTING INFORMATION.SOURCE AVAILABILITY SIGNALSSIGNALS INDICATING THE AVAILABILITY OF THE NORMAL & EMERGENCY SOURCES IS PROVIDED WHEN OPTIONAL ACCESSORY 18RX (RELAY EXPANSION MODULE) IS INCLUDED IN THE TRANSFER SWITCH ASSEMBLY. OUTPUT CONTACTS “RL5” (EMERGENCY SOURCE AVAILABLE) AND “RL6” (NORMAL SOURCE AVAILABLE) CHANGE POSITION WHEN THE SOURCE IS ACCEPTABLE. CONTACTS ARE RATED 5 AMPS RESISTIVE AT 30 VDC MAXIMUM, 100 mA AT 5 VDC MINIMUM.COMMON ALARM & NOT IN AUTO SIGNALING FEATURESA SET OF FORM C CONTACTS IS PROVIDED ON THE GROUP G CONTROLLER AS “OP1 “_ THEFEATURE SETTING OF “OP1” CAN BE SET TO OPERATE THE CONTACTS AS A “NOT IN AUTO” SIGNAL.WHEN “OP1” IS SET FOR “NOT IN AUTO”, THE OUTPUT CONTACTS CHANGE POSITION WHEN THE TRANSFER IS BEING INHIBITED FROM TRANSFERRING TO THE EMERGENCY SOURCE (FEATURE 348) OR THE TRANSFER SWITCH HAS BEEN SET FOR NON-AUTOMATIC (MANUAL) OPERATION.WHEN OPTIONAL ACCESSORY 11 “SOFTWARE BUNDLE” IS PART OF THE TRANSFER SWITCHASSEMBLY, “OP1” MAY ALTERNATIVELY SET FOR A “COMMON ALARM” SIGNAL. THE OUTPUTCONTACTS CHANGE POSITION WHEN A “COMMON ALARM” IS NOT PRESENT AND RESET WHEN A “COMMON ALARM” CONDITION IS PRESENT. THE “COMMON ALARM” SIGNAL CONDITIONS ARE SELECTABLE.ADDITIONAL “COMMON ALARM” AND “NOT IN AUTO” CONTACTS ARE AVAILABLE WHEN OPTIONAL ACCESSORY 18RX (RELAY EXPANSION MODULE) IS INCLUDED IN THE TRANSFER SWITCHASSEMBLY. OUTPUT CONTACTS “OP2 AND/OR “OP3” WILL PROVIDE SIGNAL FUNCTIONS WHEN THE FEATURE SETTING OF EACH IS SET TO OPERATE AS “COMMON ALARM” OR “NOT IN AUTO”.CONTACTS ARE RATED 5 AMPS RESISTIVE AT 30 VDC MAXIMUM, 100 mA AT 5 VDC MINIMUM. REFER TO USER’S GUIDE, ASCO GROUP G CONTROLLER FOR AUTOMATIC & NON-AUTOMATIC TRANSFER SWITCHES, PART NUMBER 381333-400 FOR SETTING INFORMATION.EXTERNAL POWER SUPPLY COMPATIBILITYUSE OF AN EXTERNAL POWER SUPPLY IS USEFUL WHEN REQUIRED TO EXTEND THE FOLLOWING WHEN THE FEATURE SETTING OF THE CONTROLLER OUTPUT CONTACTS “OP1” IS SET TO OPERATE AS CONTROLLER TIME DELAYS BEYOND 6 SECONDS:FEATURE 1 C – OVERRIDE MOMENTARY NORMAL SOURCE OUTAGESFEATURE 1 F – OVERRIDE MOMENTARY EMERGENCY SOURCE OUTAGESAN EXTERNAL POWER SUPPLY IS ALSO USEFUL WHEN THE TRANSFER SWITCH IS USED WITH COMMUNICATIONS FEATURES BY ENABLING THE CONTROLLER TO CONTINUE COMMUNICATING.AN EXTERNAL POWER SOURCE MAY BE PROVIDED TO THE CONTROLLER, UNTIL THE NORMAL SOURCE OR EMERGENCY SOURCE IS AVAILABLE, BY USE OF;AN EXTERNAL 24 VDC POWER SUPPLY WITH ACCESSORY 18RX (RELAY EXPANSION MODULE) OROPTIONAL ACCESSORY 1 UP (UNINTERRUPTIBLE POWER SUPPLY MODULE)EXTERNAL 24 VDC POWER SUPPLY “1 G”:AN EXTERNAL 24 VDC POWER SUPPLY MAY BE USED TO POWER THE CONTROLLER WHEN ACCESSORY 18RX (RELAY EXPANSION MODULE) IS INCLUDED IN THE TRANSFER SWITCH ASSEMBLY. OUTPUT CONTACTS “OP2” WILL PROVIDE EXTERNAL 24 VDC POWER SUPPLY FUNCTIONALITY WHEN ITS FEATURE SETTING IS SET TO OPERATE AS “1G”. ADDITIONALLY, JUMPERS MUST BE RECONFIGURED ON ACCESSORY 18RX (RELAY EXPANSION MODULE) TO ENABLE THIS FUNCTION AS FOLLOWS;REMOVE JUMPERS “J1” 1-2 & “J1” 3-4CONNECT JUMPERS “J1” 5-7 & “J1” 6-8THE OUTPUT CONTACTS CHANGE POSITION WHEN EITHER THE NORMAL SOURCE OR EMERGENCY SOURCE IS AVAILABLE AND RESET WHEN NEITHER SOURCE IS AVAILABLE. THE “OP2” N/C CONTACT SWITCHES CUSTOMER PROVIDED +24 VDC FROM THE EXTERNAL POWER SUPPLY TO THE CONTROLLER. REFER TO USER’S GUIDE, ASCO GROUP G CONTROLLER FOR AUTOMATIC & NON-AUTOMATIC TRANSFER SWITCHES, PART NUMBER 381333-400 FOR SETTING INFORMATION. ACCESSORY 1 UP UNINTERRUPTIBLE POWER SUPPLY):WHEN OPTIONAL ACCESSORY 1 UP IS INCLUDED IN THE TRANSFER SWITCH ASSEMBLY, THE CONTROLLER IS PROVIDED WITH LIMITED RESERVE POWER (APPROXIMATELY 3 MINUTES).LOAD CURRENT METERINGWHEN THE OPTIONAL ACCESSORY 23GB IS PART OF THE TRANSFER SWITCH ASSEMBLY, THREE-PHASE CURRENT MEASUREMENTS ARE AVAILABLE FOR DISPLAY ON THE GROUP G CONTROLLER.REFER TO USER’S GUIDE, ASCO GROUP G CONTROLLER FOR AUTOMATIC & NON-AUTOMATIC TRANSFER SWITCHES, PART NUMBER 381333-400 FOR INFORMATION ON USEADVANCED-FUNCTION SOFTWARE BUNDLEWHEN OPTIONAL ACCESSORY 11 BE IS PART OF THE TRANSFER SWITCH ASSEMBLY, AN ADVANCED-FUNCTION SOFTWARE BUNDLE IS AVAILABLE TO PERFORM THE FOLLOWING FUNCTIONS;SERIAL COMMUNICATIONS (RS-485)PROGRAMMABLE ENGINE EXERCISEREVENT LOGCOMMON ALARM SIGNAL CAPABILITY ON GROUP G CONTROLLER “OP1” OUTPUT. (3 PHASESENSING ONLY)3 PHASE EMERGENCY SOURCE SENSING.PHASE ROTATION SENSING.EMERGENCY VOLTAGE UNBALANCE SENSING.REFER TO USER’S GUIDE, ASCO GROUP G CONTROLLER FOR AUTOMATIC & NON-AUTOMATIC TRANSFER SWITCHES, PART NUMBER 381333-400 FOR INFORMATION ON THESE FUNCTIONS.NON-AUTOMATIC (MANUAL) OPERATIONTRANSFER SWITCH ASSEMBLIES FACTORY SET FOR NON-AUTOMATIC OPERATION PROVIDE USER INITIATED, ELECTRICAL OPERATION OF THE TRANSFER SWITCH TO EITHER AVAILABLE SOURCE. THE TRANSFER SWITCH ASSEMBLY IS PHYSICALLY IDENTICAL TO THAT OF THE AUTOMATIC TYPE. WHEN THE TRANSFER SWITCH IS SET FOR NON-AUTOMATIC OPERATION, A CUSTOMER-PROVIDED SELECTOR SWITCH MAY BE USED TO OPERATE IT FROM A REMOTE LOCATION.REMOTE CONTROL FEATURESTHE FOLLOWING CONTROL PANEL INPUTS PROVIDE REMOTE CONTROL FUNCTIONS FOR THE TRANSFER SWITCH. EACH FUNCTION CAN BE IMPLEMENTED BY THE CUSTOMER PROVIDING THE FORM OF CONTROLS DESCRIBED. EACH CONTROL CONTACT MUST BE SUITABLE FOR A 5 VDC LOW-ENERGY CIRCUIT. EXTERNAL FEATURE 17: REMOTE TRANSFER TO EMERGENCY FEATURE {FOR AUTOMATIC TRANSFER TYPE ONLY) – REQUIRES A CUSTOMER SUPPLIED, NORMALLY CLOSED CONTACT. OPENING OF THE CONTACT CAUSES ENGINE START AND TRANSFER TO THE EMERGENCY SOURCE. RE-CLOSURE OF THE CONTACT ACTIVATES THE FEATURE 3A “RETRANSFER TO NORMAL (IF JUST TEST) TIME DELAY PRIOR TO RETRANSFER. IN THE EVENT THAT THE EMERGENCY SOURCE FAILS WHILE THE TRANSFER SWITCH IS CONNECTED TO THE EMERGENCY AND THE CUSTOMER-SUPPLIED CONTACT IS OPEN, THE TRANSFER SWITCH WILL AUTOMATICALLY RETRANSFER TO THE NORMAL SOURCE.EXTERNAL FEATURE 68: REMOTE BYPASS OF RETRANSFER TO NORMAL TIME DELAY – REQUIRES A CUSTOMER SUPPLIED, NORMALLY CLOSED CONTACT. OPENING OF THE CONTACT BYPASSES FEATURE 3A RETRANSFER TO NORMAL DELAY IF ACTIVE.REFER TO USER’S GUIDE, ASCO GROUP G CONTROLLER FOR AUTOMATIC & NON-AUTOMATIC TRANSFER WITCHES, PART NUMBER 381333-400 FOR SETTING INFORMATION.CATALOG NUMBER SUFFIXESEXPLANATION OF CATALOG NUMBER CODESNOTES1. SWITCH SHOWN DE-ENERGIZED CONNECTED TO NORMAL SOURCE.2. DEVICE SYMBOLS AND DESIGNATIONS ARE IN ACCORDANCE WITH NEMA PUB. ICS 1, PART 1-101A.3. ALL WIRING IS #16 AWG, TINNED, STRANDED COPPER UNLESS OTHERWISE INDICATED.4. INDICATES CUSTOMER CONNECTION POINTS.5. INDICATES FACTORY CONNECTION POINTS.6. CONNECTION POINTS THAT HAVE BOTH CUSTOMER CONNECTIONS AND FACTORY CONNECTIONSARE SHOWN OPEN AS CUSTOMER CONNECTION POINTS.7. THE TRANSFER UNIT IS MOUNTED ON THE BACK INSIDE SURFACE OF THE ENCLOSURE. THECONTROL PANEL AND ANY OPTIONAL ACCESSORIES ARE MOUNTED ON THE INSIDE SURFACE OF THE DOOR.8. AN OPERATOR’S MANUAL IS FURNISHED WITH EACH AUTOMATIC TRANSFER SWITCH. REFER TOTHIS PUBLICATION PRIOR TO INSTALLATION AND OPERATION OF THE SWITCH.9. GROUND STRAP ON THE CONTROL PANEL IS AFFIXED TO THE CHASSIS (ENCLOSURE) AT THELOWER LEFT CONTROL PANEL MOUNTING STUD.CONTROLLERMAIN POWER POLESTS OPERATOR CIRCUITNORMAL SOURCE CIRCUITSEMERGENCY SOURCE CIRCUITSLOAD TERMINAL CIRCUITSCONTROL SIGNALS & INDICATIONADDITIONAL CIRCUITSPHYSICAL DIAGRAMWIRE RUN LISTINGDocuments / ResourcesASCO 300 Series Transfer Switches [pdf] Instruction Manual300 Series Transfer Switches, 300, Series Transfer Switches, Transfer Switches, Switches, J3ATS, J3NTSManuals+,。
