双电源自动转换开关的选用

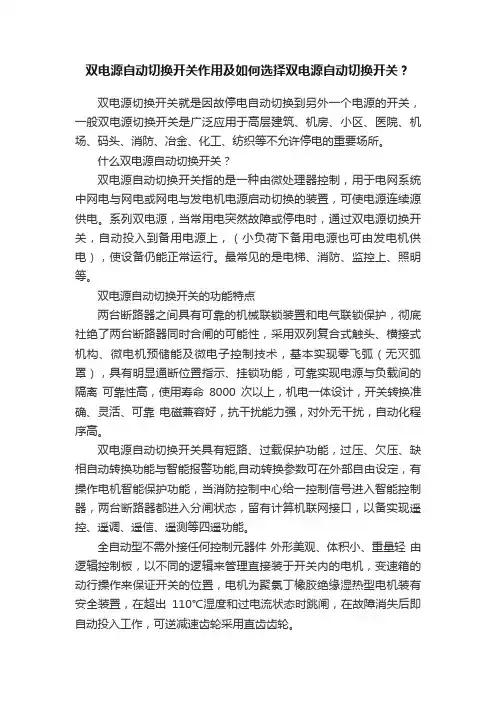

双电源自动切换开关作用及如何选择双电源自动切换开关？双电源切换开关就是因故停电自动切换到另外一个电源的开关，一般双电源切换开关是广泛应用于高层建筑、机房、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。

什么双电源自动切换开关？双电源自动切换开关指的是一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。

系列双电源，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，（小负荷下备用电源也可由发电机供电），使设备仍能正常运行。

最常见的是电梯、消防、监控上、照明等。

双电源自动切换开关的功能特点两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性，采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩），具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离可靠性高，使用寿命8000次以上，机电一体设计，开关转换准确、灵活、可靠电磁兼容好，抗干扰能力强，对外无干扰，自动化程序高。

双电源自动切换开关具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能,自动转换参数可在外部自由设定，有操作电机智能保护功能，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态，留有计算机联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。

全自动型不需外接任何控制元器件外形美观、体积小、重量轻由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机，变速箱的动行操作来保证开关的位置，电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃湿度和过电流状态时跳闸，在故障消失后即自动投入工作，可逆减速齿轮采用直齿齿轮。

双电源自动切换开关正常工作条件（1）周围空气温度：周围空气温度上限+40℃，周围空气温度下限-5℃，周围空气温度24h的平均值不超过+35℃。

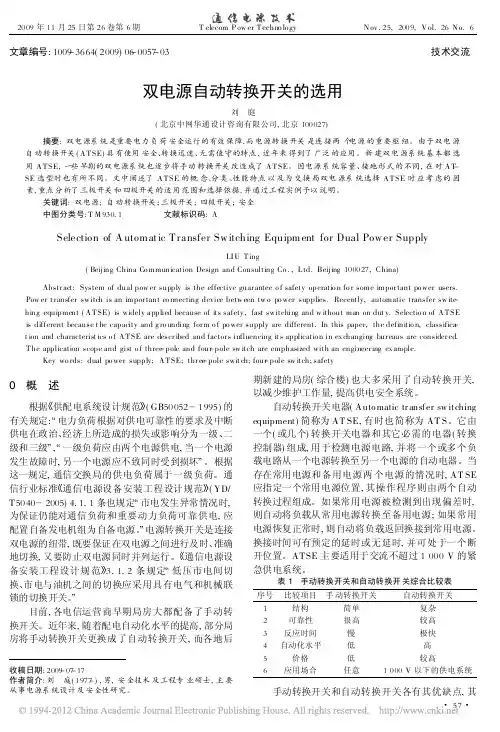

收稿日期:2009-07-17作者简介:刘 庭(1977-),男,安全技术及工程专业硕士,主要从事电源系统设计及安全性研究。

文章编号:1009-3664(2009)06-0057-03技术交流双电源自动转换开关的选用刘 庭(北京中网华通设计咨询有限公司,北京100027)摘要:双电源系统是重要电力负荷安全运行的有效保障,而电源转换开关是连接两个电源的重要枢纽。

由于双电源自动转换开关(A T SE)具有使用安全、转换迅速、无需值守的特点,近年来得到了广泛的应用。

新建双电源系统基本都选用A T SE,一些早期的双电源系统也逐步将手动转换开关改造成了A T SE 。

因电源系统容量、接地形式的不同,在对A T -SE 选型时也有所不同。

文中阐述了A T SE 的概念、分类、性能特点以及为交换局双电源系统选择A T SE 时应考虑的因素,重点分析了三极开关和四极开关的适用范围和选择依据,并通过工程实例予以说明。

关键词:双电源;自动转换开关;三极开关;四极开关;安全中图分类号:T M 930.1文献标识码:ASelection of A utomat ic Transfer Sw itching Equipment for Dual Pow er SupplyLI U T ing(Beijing China Co mmunication Design and Consulting Co.,L td.Beijing 100027,China)Abstr act:System of dual pow er supply is the effective guar antee o f safety operatio n fo r some impor tant po wer users.Pow er t ransfer switch is an impor tant co nnecting device betw een tw o po wer supplies.Recently,automatic transfer sw itc -hing equipment (A T SE)is widely a pplied because of its safety ,fast switching and w ithout man on dut y.Selectio n of A T SE is different because t he capacity and g ro unding for m o f po wer supply are different.In this paper,the definitio n,classifica -t ion and characterist ics o f A T SE are descr ibed and factor s influencing it s applicatio n in ex changing bur eaus are consider ed.T he application scope and gist o f three -pole and four -pole sw itch are emphasized with an engineer ing ex ample.Key wo rds:dual po wer supply;A T SE;thr ee -pole swit ch;four -pole sw itch;safety0 概 述根据5供配电系统设计规范6(GB 50052-1995)的有关规定:/电力负荷根据对供电可靠性的要求及中断供电在政治、经济上所造成的损失或影响分为一级、二级和三级0,/一级负荷应由两个电源供电,当一个电源发生故障时,另一个电源应不致同时受到损坏0。

双电源自动转换开关的选型双电源自动转换开关（英文简称为ATSE）在现今的工作中已经发挥着越来越重要的作用，特别是在一些用电场所。

通常情况下，双电源自动切换开关通过一个备用电源，来保证在常用电源出问题后，依然你能够正常使用，具有十分好的可靠性和应急性，从而广受欢迎。

可是一些客户在选购时存在误差，仅关注其额定电流和级数，而对决定双电源自动转换开关工作特性的关键指标：转换条件、使用类别和转换时间未加注意。

所以很有必要介绍下其基本参数，从而帮助选购。

要正确选择双电源自动转换开关的首要条件，就必需明确以下几点参数：额定工作电压Ue、额定工作电流Ie、频率、相数、额定限制短路电流、转换条件、使用类别、转换时间等。

额定工作电压、频率、电流和相数这些参数仅仅表明双电源自动转换开关满足作为“导体”最基本的要求，其必需能够满足所在地的电压、频率、电流和相数要求，一般电气工程师已经很熟悉。

注：电压、频率、相数通常由双电源自动转换开关所在位置的相应参数决定。

额定电流按照《IEC62091固定式消防泵控制器》标准规定，用于消防泵的ATSE，额定电流不得低于电机额定电流的115%，从安全的角度考虑，建议ATSE的额定电流统一采用负荷电流的125%（新民规也建议为125%）。

转换条件我们需要ATSE的目的，就是需要在“特定”的条件下ATSE能够自动可靠的转换。

这个“特定条件”就是ATSE的转换条件，或转换前提，是选择ATSE首要考虑要素。

1 、如果常用电源没有故障，双电源自动转换开关就不能够转换。

这是许多用户（甚至厂家）都忽视的问题。

双电源自动转换开关的控制器必需能够识别各种电压的瞬间波动，包括非电源故障的短时失压。

例如，变电室低压配电母联开关切换属于正常的电源中断，不应该将母联开关切换时的断电判定为电源故障，需要能够判定这种“正常”的断电。

控制器必须通过EMC试验，不能够在外部电磁干扰下误动作。

注：转换条件由控制器的功能决定，对电源故障的判断方式（包括故障类型的识别）是控制器的核心技术，一般产品资料是不会介绍的，完全看制造商的研发水平和行业经验，需要设计师了解产品的判断机理。

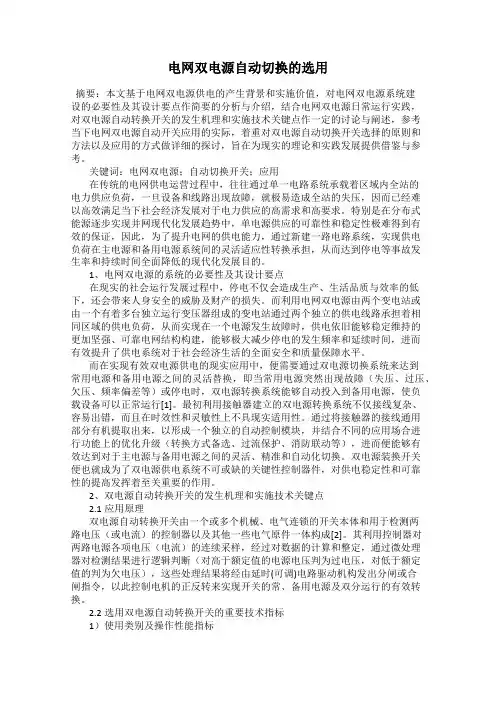

电网双电源自动切换的选用摘要：本文基于电网双电源供电的产生背景和实施价值，对电网双电源系统建设的必要性及其设计要点作简要的分析与介绍，结合电网双电源日常运行实践，对双电源自动转换开关的发生机理和实施技术关键点作一定的讨论与阐述，参考当下电网双电源自动开关应用的实际，着重对双电源自动切换开关选择的原则和方法以及应用的方式做详细的探讨，旨在为现实的理论和实践发展提供借鉴与参考。

关键词：电网双电源；自动切换开关；应用在传统的电网供电运营过程中，往往通过单一电路系统承载着区域内全站的电力供应负荷，一旦设备和线路出现故障，就极易造成全站的失压，因而已经难以高效满足当下社会经济发展对于电力供应的高需求和高要求。

特别是在分布式能源逐步实现并网现代化发展趋势中，单电源供应的可靠性和稳定性极难得到有效的保证，因此，为了提升电网的供电能力，通过新建一路电路系统，实现供电负荷在主电源和备用电源系统间的灵活适应性转换承担，从而达到停电等事故发生率和持续时间全面降低的现代化发展目的。

1、电网双电源的系统的必要性及其设计要点在现实的社会运行发展过程中，停电不仅会造成生产、生活品质与效率的低下，还会带来人身安全的威胁及财产的损失。

而利用电网双电源由两个变电站或由一个有着多台独立运行变压器组成的变电站通过两个独立的供电线路承担着相同区域的供电负荷，从而实现在一个电源发生故障时，供电依旧能够稳定维持的更加坚强、可靠电网结构构建，能够极大减少停电的发生频率和延续时间，进而有效提升了供电系统对于社会经济生活的全面安全和质量保障水平。

而在实现有效双电源供电的现实应用中，便需要通过双电源切换系统来达到常用电源和备用电源之间的灵活替换，即当常用电源突然出现故障（失压、过压、欠压、频率偏差等）或停电时，双电源转换系统能够自动投入到备用电源，使负载设备可以正常运行[1]。

最初利用接触器建立的双电源转换系统不仅接线复杂、容易出错，而且在时效性和灵敏性上不具现实适用性。

双电源自动转换开关ATS的现状、选择与应用 一、国内外ATS产品现状 双电源自动转换开关（ATS）主要用在紧急供电系统，是将负载电路从一个（常用）电源自动换接至另一个（备用）电源的开关，以确保重要负荷连续、可靠运行。

因此，ATS常常应用在重要用电场所，其产品可靠性尤为重要。

转换一旦失败将会造成以下两种危害之一：电源间的短路或重要负荷断电（甚至短暂停电），其后果都是严重的。

这不仅仅会带来经济损失（使生产停顿、金融瘫痪），也可能造成社会问题（使生命及安全处于危险之中）。

因此，工业发达国家都把双电源自动转换开关以及配套的转换开关电器的生产、使用列为重点加以限制与规范。

我国双电源自动转换开关的研制和生产在90年代初还处于空白状态，也无国家标准。

国内所需的双电源转换装置往往由设计、成套部门用接触器、断路器等产品组合而成来替代。

这种方案性产品往往因没有经过测试检验，其可靠性、安全性存在较大隐患（尤其是用两台接触器作为两路电源转换，电气连锁极不可靠，锁极一旦失败，将造成两台电源变压器并联，电源并联的后果严重的可催毁整个供电系统。

之后由天津低压电器公司开发了由断路器+机械连锁+控制器构成自动转换开关电器。

它的进步是由产品替代方案，并按一定技术规范进行产品试验验证，产品的可靠性、安全性大大提高。

90年代中期，针对国内市场急需高性能、高可靠自动转换开关电器产品的现状，日本、法国、德国、美国等自动转换开关先后打入中国市场，在一定程度上缓解了我国市场需求。

近几年，我国的双电源自动转换开关生产企业（尤其是生产CB级ATS企业）迅速增加，其产品性能及产品质量不一，给设计、使用部门选用造成一定困难，也由于对ATS使用和选用不当，给国家财产造成很大损失。

为了规范双电源自动转换开关（ATS）及配套电器产品的生产与选用，国家质检总局于2002年12月颁布了GB/T14048.11-2002《自动转换开关电器》（等同IEC60947.6.1-1998）国家标准，2003年4月1日实施。

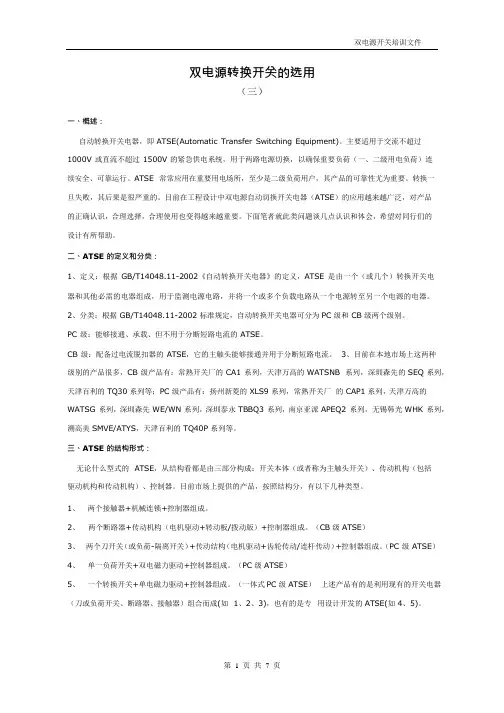

双电源转换开关的选用（三）一、概述：自动转换开关电器，即ATSE(Automatic Transfer Switching Equipment)。

主要适用于交流不超过1000V 或直流不超过1500V 的紧急供电系统，用于两路电源切换，以确保重要负荷（一、二级用电负荷）连续安全、可靠运行。

ATSE 常常应用在重要用电场所，至少是二级负荷用户，其产品的可靠性尤为重要。

转换一旦失败，其后果是很严重的。

目前在工程设计中双电源自动切换开关电器（ATSE）的应用越来越广泛，对产品的正确认识，合理选择，合理使用也变得越来越重要。

下面笔者就此类问题谈几点认识和体会，希望对同行们的设计有所帮助。

二、ATSE 的定义和分类：1、定义：根据GB/T14048.11-2002《自动转换开关电器》的定义，ATSE 是由一个（或几个）转换开关电器和其他必需的电器组成，用于监测电源电路，并将一个或多个负载电路从一个电源转至另一个电源的电器。

2、分类：根据GB/T14048.11-2002 标准规定，自动转换开关电器可分为PC 级和CB 级两个级别。

PC 级：能够接通、承载、但不用于分断短路电流的ATSE。

CB 级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

3、目前在本地市场上这两种级别的产品很多，CB 级产品有：常熟开关厂的CA1 系列，天津万高的WATSNB 系列，深圳森先的SEQ 系列，天津百利的TQ30 系列等；PC 级产品有：扬州新菱的XLS9 系列，常熟开关厂的CAP1 系列，天津万高的WATSG 系列，深圳森先WE/WN 系列，深圳泰永TBBQ3 系列，南京亚派APEQ2 系列，无锡韩光WHK 系列，溯高美SMVE/ATYS，天津百利的TQ40P 系列等。

三、ATSE 的结构形式：无论什么型式的ATSE，从结构看都是由三部分构成：开关本体（或者称为主触头开关）、传动机构（包括驱动机构和传动机构）、控制器。

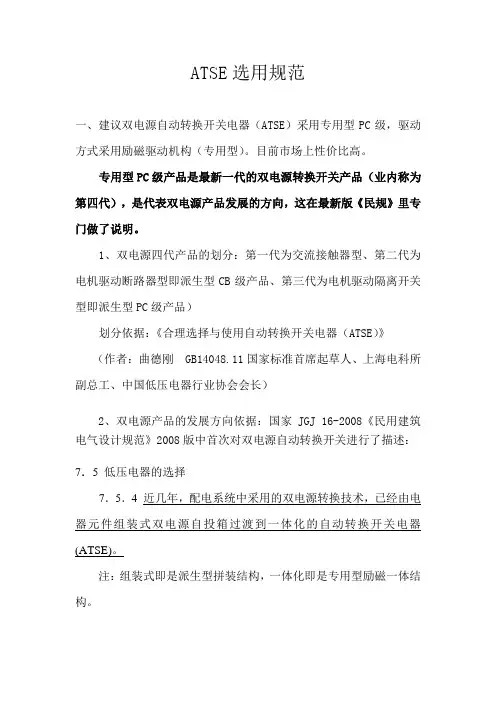

ATSE选用规范一、建议双电源自动转换开关电器（ATSE）采用专用型PC级，驱动方式采用励磁驱动机构（专用型）。

目前市场上性价比高。

专用型PC级产品是最新一代的双电源转换开关产品（业内称为第四代），是代表双电源产品发展的方向，这在最新版《民规》里专门做了说明。

1、双电源四代产品的划分：第一代为交流接触器型、第二代为电机驱动断路器型即派生型CB级产品、第三代为电机驱动隔离开关型即派生型PC级产品）划分依据：《合理选择与使用自动转换开关电器（ATSE）》（作者：曲德刚 GB14048.11国家标准首席起草人、上海电科所副总工、中国低压电器行业协会会长）2、双电源产品的发展方向依据：国家JGJ 16-2008《民用建筑电气设计规范》2008版中首次对双电源自动转换开关进行了描述：7．5 低压电器的选择7．5．4 近几年，配电系统中采用的双电源转换技术，已经由电器元件组装式双电源自投箱过渡到一体化的自动转换开关电器(ATSE)。

注：组装式即是派生型拼装结构，一体化即是专用型励磁一体结构。

专用型PC级产品完全满足消防、应急负荷使用要求。

依据：GB 14048.11—2008《低压开关设备和控制设备第6-1部分：多功能电器--转换开关电器》（起草人：曲德刚）；JB/T 10980—2010《转换开关电器（TSE）选择和使用导则》（起草人：曲德刚）；GB/T 21208-2007《低压开关设备和控制设备-固定式消防泵驱动器的控制器》（起草人：曲德刚）；这三个标准的要求是：消防泵负载及其它消防电器如消防电梯、正压送风机、排烟风机等消防设施选用TSE的原则是：自动转换开关电器应符合GB/T 14048.11中PC级（见GB/T 14048.11中第3章）的要求，同时其操作机构应能保证负载电路不能长时间地与常用电源和备用电源断开1）。

1）是指ATSE仅具有二个工作位置。

应急负载停止运行后可能带来生命和财产的危害，因此，选用TSE 时应重视其可靠性、安全性。

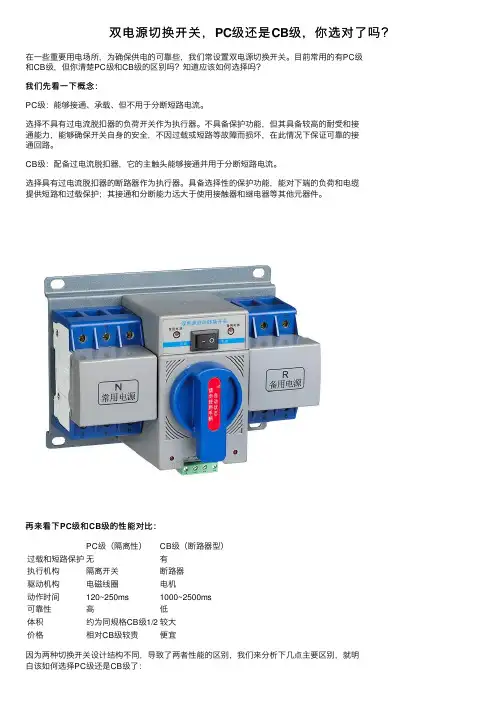

双电源切换开关，PC级还是CB级，你选对了吗？在⼀些重要⽤电场所，为确保供电的可靠些，我们常设置双电源切换开关。

⽬前常⽤的有PC级和CB级，但你清楚PC级和CB级的区别吗？知道应该如何选择吗？我们先看⼀下概念：PC级：能够接通、承载、但不⽤于分断短路电流。

选择不具有过电流脱扣器的负荷开关作为执⾏器。

不具备保护功能，但其具备较⾼的耐受和接通能⼒，能够确保开关⾃⾝的安全，不因过载或短路等故障⽽损坏，在此情况下保证可靠的接通回路。

CB级：配备过电流脱扣器，它的主触头能够接通并⽤于分断短路电流。

选择具有过电流脱扣器的断路器作为执⾏器。

具备选择性的保护功能，能对下端的负荷和电缆提供短路和过载保护；其接通和分断能⼒远⼤于使⽤接触器和继电器等其他元器件。

再来看下PC级和CB级的性能对⽐：PC级（隔离性）CB级（断路器型）过载和短路保护⽆有执⾏机构隔离开关断路器驱动机构电磁线圈电机动作时间120~250ms1000~2500ms可靠性⾼低体积约为同规格CB级1/2较⼤价格相对CB级较贵便宜因为两种切换开关设计结构不同，导致了两者性能的区别，我们来分析下⼏点主要区别，就明⽩该如何选择PC级还是CB级了：1）动作时间：两者动作时间相差很多，如⼿术室，通常要求切换时间⼩于0.5s，类似这种场合，必须选择PC级；2）可靠性：我们安装双电源切换开关的⽬的是为了更安全、可靠的供电；从这个⾓度讲，选择PC级会更好⼀些；3）保护功能：由于执⾏机构不⼀样，PC级⽆过载和保护功能。

从这个⾓度讲就不能说PC级还是CB级哪个好，要具体看配电系统需不需要过载和短路保护。

⽐如，消防负荷，根据规范要求，不应安装过载保护或过载保护仅作⽤于报警。

显然，PC级可以满⾜使⽤要求，⽽CB级要视断路器的保护功能⽽定。

从以上分析，PC级的性能更好⼀些，也是现在主流的双电源切换开关，可以满⾜⼤多数情况要求。

但也不是说CB级就不能⽤，对切换时间要求不太⾼，断路器能与系统保护相匹配的场合，完全可以选择CB级，毕竟价格更实惠⼀些。

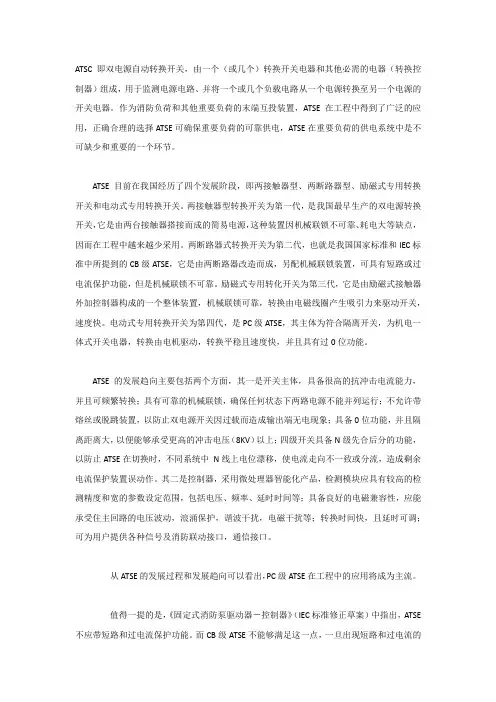

ATSC即双电源自动转换开关，由一个（或几个）转换开关电器和其他必需的电器（转换控制器）组成，用于监测电源电路、并将一个或几个负载电路从一个电源转换至另一个电源的开关电器。

作为消防负荷和其他重要负荷的末端互投装置，ATSE在工程中得到了广泛的应用，正确合理的选择ATSE可确保重要负荷的可靠供电，ATSE在重要负荷的供电系统中是不可缺少和重要的一个环节。

ATSE目前在我国经历了四个发展阶段，即两接触器型、两断路器型、励磁式专用转换开关和电动式专用转换开关。

两接触器型转换开关为第一代，是我国最早生产的双电源转换开关，它是由两台接触器搭接而成的简易电源，这种装置因机械联锁不可靠、耗电大等缺点，因而在工程中越来越少采用。

两断路器式转换开关为第二代，也就是我国国家标准和IEC标准中所提到的CB级ATSE，它是由两断路器改造而成，另配机械联锁装置，可具有短路或过电流保护功能，但是机械联锁不可靠。

励磁式专用转化开关为第三代，它是由励磁式接触器外加控制器构成的一个整体装置，机械联锁可靠，转换由电磁线圈产生吸引力来驱动开关，速度快。

电动式专用转换开关为第四代，是PC级ATSE，其主体为符合隔离开关，为机电一体式开关电器，转换由电机驱动，转换平稳且速度快，并且具有过0位功能。

ATSE的发展趋向主要包括两个方面，其一是开关主体，具备很高的抗冲击电流能力，并且可频繁转换；具有可靠的机械联锁，确保任何状态下两路电源不能并列运行；不允许带熔丝或脱跳装置，以防止双电源开关因过载而造成输出端无电现象；具备0位功能，并且隔离距离大，以便能够承受更高的冲击电压（8KV）以上；四级开关具备N级先合后分的功能，以防止ATSE在切换时，不同系统中N线上电位漂移，使电流走向不一致或分流，造成剩余电流保护装置误动作。

其二是控制器，采用微处理器智能化产品，检测模块应具有较高的检测精度和宽的参数设定范围，包括电压、频率、延时时间等；具备良好的电磁兼容性，应能承受住主回路的电压波动，浪涌保护，谐波干扰，电磁干扰等；转换时间快，且延时可调；可为用户提供各种信号及消防联动接口，通信接口。

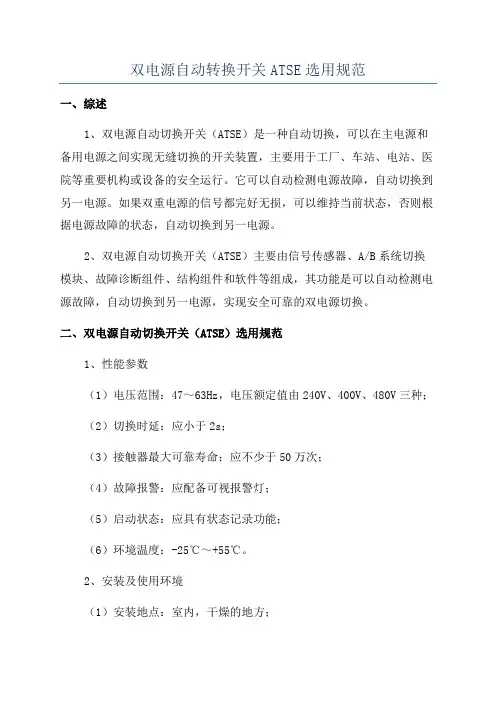

双电源自动转换开关ATSE选用规范
一、综述
1、双电源自动切换开关（ATSE）是一种自动切换，可以在主电源和备用电源之间实现无缝切换的开关装置，主要用于工厂、车站、电站、医院等重要机构或设备的安全运行。

它可以自动检测电源故障，自动切换到另一电源。

如果双重电源的信号都完好无损，可以维持当前状态，否则根据电源故障的状态，自动切换到另一电源。

2、双电源自动切换开关（ATSE）主要由信号传感器、A/B系统切换模块、故障诊断组件、结构组件和软件等组成，其功能是可以自动检测电源故障，自动切换到另一电源，实现安全可靠的双电源切换。

二、双电源自动切换开关（ATSE）选用规范
1、性能参数
（1）电压范围：47～63Hz，电压额定值由240V、400V、480V三种；
（2）切换时延：应小于2s；
（3）接触器最大可靠寿命：应不少于50万次；
（4）故障报警：应配备可视报警灯；
（5）启动状态：应具有状态记录功能；
（6）环境温度：-25℃～+55℃。

2、安装及使用环境
（1）安装地点：室内，干燥的地方；
（2）安装方式：固定安装；
（3）周围空气温度：-25℃～+55℃；（4）周围空气相对湿度：≤95%；。

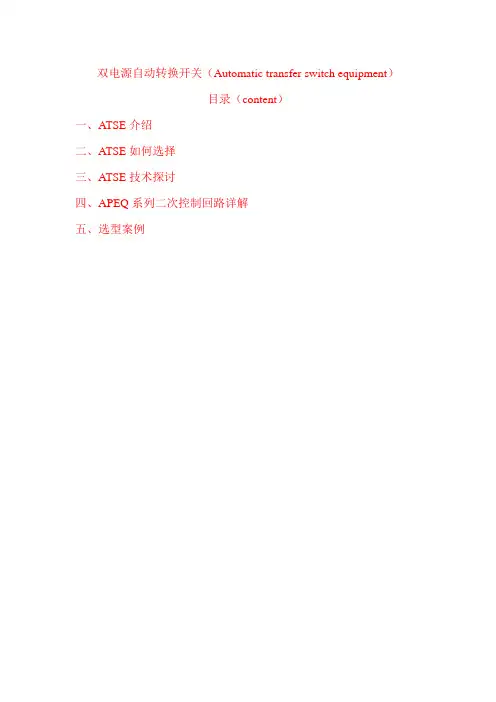

双电源自动转换开关（Automatic transfer switch equipment）目录（content）一、ATSE介绍二、ATSE如何选择三、ATSE技术探讨四、APEQ系列二次控制回路详解五、选型案例双电源自动转换开关（Automatic transfer switch equipment）一、ATSE介绍双电源自动转换开关：是由一个或几个转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器。

电器级别：PC级--能够接通、承载、但不用于分断短路电流的ATSE。

CB级—配备过流脱扣器、能够有接通并可以分断短路电流的ATSE使用类别：AC-33B、AC-33A、AC-31A、AC-31B等表示方法：图纸是工程设计的语言，如何在图纸上能够简洁、清晰地把ATSE表示出来，一般需要正确的图形表示，ATSE的主要参数，比如壳架电流、额定电流、极数等形式的简化表示法名词释义：（1）自投自复：两路电源均正常情况下常用电源工作，如果常用电源故障自动转换到备用电源（转换延迟可调）工作，当常用电源恢复正常后自动返回常用电源（返回延迟可调）工作。

（2）自投不自复：两路电源均正常情况下常用电源工作，如果常用电源故障自动转换到备用电源工作，控制器停止转换，即使常用电源恢复正常，开关不返回常用电源工作。

除非备用电源断电，控制器恢复正常，再次返回到常用电源工作。

（3）消防联动: 双电源自动转换开关（ATSE）中消防联动（或者称消防切非）指，产品本身不具备火警检测功能，产品接受到来自消防中心的外部火警信号（控制信号）后，将自动切换到OFF位置，切除与消防无关的非重要负荷。

同时提供切非反馈信号，当输入火警信号（控制信号）解除后，ATSE可自动返回原正常工作，恢复被切负荷的供电。

（4）互为备用：简而言之是常用电源、备用电源为对等优先权工作位：（1）两工作位（2）三工作位APEQ2系列开关为两工作位模式APEQ2系列开关为三工作位模式二、ATSE如何选择根据《IEC62091固定式消防泵控制器》标准，该标准明确规定：消防泵用ATSE应采用PC 级（只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能）ATS E。

双电源自动转换开关的选择是怎样的呢？当市电与发电机转换时，首先应考虑发电机的特殊性；确认市电断电后，发电机自动启动；待发电机电源各项指标达到稳定值后才能输出，并具有互联装置。

按转换时间选择和使用ATS。

1、根据国家与行业有关规范要求，对于消防设备的双电源转换；其转换时间越快越好，但考虑目前我国的供电技术条件，规定在30s以内。

当消防设备处于运转期间，若突然出现断电；势必引起电源的转换，由于转换时间长会使消防设备停止运转而影响使用；因此必须增加二次控制环节保证消防设备继续工作，故在选择ATS时应优先选择转换时间快的产品。

2、对于应急照明，根据目前我国设计的时间做法，一般采用城市电网的电源作为应急照明供电。

为了满足使用需要和利于安全，允许使用城市电网供电；但是采用ATS作为应急照明时，在正常电源断电后，其电源转换时间应当满足：疏散照明≤15s（有条件时宜缩短转换时间），备用照明≤15s（金融商品交易场所≤1.5s），安全照明≤0.5s。

3、当采用发电机组作为应急照明电源时，发电机的启动和转换的全部时间不应大于15s。

四极型ATS的选择与使用。

⑴根据IEC465.1.5条规定，正常供电电源与备用发电机之间的转换开关应用四极型开关。

⑵带漏电保护的双电源转换开关应采用四极型开关。

两个电源开关带漏电保护时，其下级电源转换开关应采用四极型开关。

⑶两种不同接地系统间的电源转换开关应采用四极型开关。

⑷TN-S、TN-C-S系统一般不需要设四极型开关。

根据上述要求，在选择ATS时，应按具体使用功能和要求确定是否采用四极型ATS。

双电源自动转换开关。

ATSE选用规范一、建议双电源自动转换开关电器（ATSE）采用专用型PC级，驱动方式采用励磁驱动机构（专用型）。

目前市场上性价比高。

专用型PC级产品是最新一代的双电源转换开关产品（业内称为第四代），是代表双电源产品发展的方向，这在最新版《民规》里专门做了说明。

1、双电源四代产品的划分：第一代为交流接触器型、第二代为电机驱动断路器型即派生型CB级产品、第三代为电机驱动隔离开关型即派生型PC级产品）划分依据：《合理选择与使用自动转换开关电器（ATSE）》（作者：曲德刚 GB14048.11国家标准首席起草人、上海电科所副总工、中国低压电器行业协会会长）2、双电源产品的发展方向依据：国家JGJ 16-2008《民用建筑电气设计规范》2008版中首次对双电源自动转换开关进行了描述：7．5 低压电器的选择7．5．4 近几年，配电系统中采用的双电源转换技术，已经由电器元件组装式双电源自投箱过渡到一体化的自动转换开关电器(ATSE)。

注：组装式即是派生型拼装结构，一体化即是专用型励磁一体结构。

专用型PC级产品完全满足消防、应急负荷使用要求。

依据：GB 14048.11—2008《低压开关设备和控制设备第6-1部分：多功能电器--转换开关电器》（起草人：曲德刚）；JB/T 10980—2010《转换开关电器（TSE）选择和使用导则》（起草人：曲德刚）；GB/T 21208-2007《低压开关设备和控制设备-固定式消防泵驱动器的控制器》（起草人：曲德刚）；这三个标准的要求是：消防泵负载及其它消防电器如消防电梯、正压送风机、排烟风机等消防设施选用TSE的原则是：自动转换开关电器应符合GB/T 14048.11中PC级（见GB/T 14048.11中第3章）的要求，同时其操作机构应能保证负载电路不能长时间地与常用电源和备用电源断开1）。

1）是指ATSE仅具有二个工作位置。

应急负载停止运行后可能带来生命和财产的危害，因此，选用TSE 时应重视其可靠性、安全性。

浅谈双电源切换开关的应用及选择双电源切换开关是保证供电可靠性的开关器件之一，文章从结构、原理、使用上分析和比较了PC级和CB级两类开关的不同，为各行各业使用上的选择提供了参考。

标签：双电源切换开关；CB级；PC级引言持续的电力供应是企业的安全生产最重要的外在条件，其质量与稳定性也直接关系到经济效益，如何确保日常用电安全，保证对重要负载的不间断供电，显得尤为重要。

根据GB50052-2009《供配电系统设计规范》，一级、二级负荷需要设置双路电源，以保证重要负荷的供电可靠性，末端双电源自动切换装置ATSE 作为转换电源的关键性电气元器件，在行业供配电系统中占据了非常特殊的地位。

1 双电源自动转换开关的介绍和比较自动转换开关电器（AutomaticTransferSwitchingEquipment，简称ATSE），根据标准GB14048.11定义：由一个或多个开关设备构成的电器，该电器用于从一路电源断开负载电路，并连接至另外一路电源上。

IEC60947-6-1定义：由一个（或几个）转换开关电器和其他必需的电器组成，用于监视电源电路，并将一个或几个负载电路从一个电源自动转换至另一个电源的自动电器。

为了保证供电负荷的可靠性，现在交流额定电压不超过1000V的重要负荷一般由两个电源供电，一个是常用电源，一个是备用电源。

常用电源故障时，转换开关能够自动将一个普通负载转换到备用电源侧，并且当常用电源恢复时，能够自动将负载从备用侧转回到常用电源侧。

1.1 自动转换开关分类目前国内市场常见的ATSE设备主要有两类，CB级和PC级，PC级可细分为派生PC级和专业PC级。

CB级：通常是有两个断路器机械连锁组成，配备过电流脱扣器，触头能够接通并用于分断短路电流。

既能实现双电源自动切换的功能，又具有短路电流保护的功能。

由于具备选择性的保护功能，能够对末端的负荷和电缆线路进行短路和过载保护。

PC级：能够接通和承载，但不用于分断短路电流，只能实现双电源的自动切换功能，不具备短路电流分断能力。

双电源自动转换开关常识符合标准IE60947-6-1：1998（版）《低压开关设备和控制设备第六部份、自动转换开关电器》《低压开关设备和控制设备、自动转换开关电器》名词术语双电源自动转换开关（ATSE）分为CB级和PC级两个级别。

CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

PC级：能够接通、承载，但不用于分断短路电流的ATSE。

使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=。

使用类别：AC-31B，适用无感或微感负载，接通与分断电流为,cosφ=。

双电源自动转换开关的选择与使用当市电与发电机电源转换时，首先应考虑发电机的特殊性，确认市电断电后，发电机自动启动，待发电机电源各项指标达到稳定值后才能输出，并具有互联装置。

按转换时间选择和使用ATS1? 根据国家与行业有关规范要求，对于消防设备的双电源转换，其转换时间越快越好，但考虑目前我国的供电技术条件，规定在30s以内。

当消防设备处于运转期间，若突然出现断电，势必引起电源的转换，由于转换时间长会使消防设备停止运转而影响使用，因此必须增加二次控制环节保证消防设备继续工作，故在选择ATS时应优先选择转换时间快的产品。

2? 对于应急照明，根据目前我国设计的时间做法，一般采用城市电网的电源作为应急照明供电。

为了满足使用需要和利于安全，允许使用城市电网供电，但是采用ATS作为应急照明时，在正常电源断电后，其电源转换时间应当满足：疏散照明≤15s（有条件时宜缩短转换时间），备用照明≤15s（金融商品交易场所≤），安全照明≤。

3? 当采用发电机组作为应急照明电源时，发电机的启动和转换的全部时间不应大于15s。

四极型ATS的选择与使用⑴⑵带漏电保护的双电源转换开关应采用四极型开关。

两个电源开关带漏电保护时，其下级电源转换开关应采用四极型开关。

⑶两种不同接地系统间的电源转换开关应采用四极型开关。

双电源切换开关PC级和CB级的应用及选型1、PC级双电源切换开关：隔离型，就像双投刀开关，加上操作机构构成，能够接通和承载正常和故障电流，但不用于分断短路电流。

当负载过载时仍可保持供电连续性。

动作时间快。

触头为银合金，触头分离速度大，有专门设计的灭弧室。

体积小，只有CB级的1/2。

使用地方：手动式—用于通讯基站、电厂交直流分屏；电动式—用于柴油发电机；自动式—用于建筑项目的配电、照明、消防等场合。

PC级因为无分断能力，所以所有的分断都是靠上级的保护电器，当前级失电，自动转换到另一路，不管是因为过载还是因为短路，只要上级保护电器断开失电，都会自动切换到另一个回路上。

PC级示意图：2、CB级双电源切换开关：CB级采用断路器作为执行机构，由两台断路器为基础，由控制器控制带有机械连锁的电动传动机构来实现2路电源的自动转换，切换时间1-2s。

配备过电流脱扣器，它的主触头能够接通并用于分断短路电流。

自身具有对负载侧用电设备和电缆的过载保护功能，能够接通、承载和分断短路电流，当负载出现过载或短路时断开负载配备过电流脱扣器，主触头能够接通并用于分断短路电流，画图时画图时一般如下，内部可以画成两个断路器开关，所以CB级双电源切换开关如果要用在消防回路时，一定要标明“过载不转换”，仅短路转换，相当于将其内部的断路器改成了单磁型断路器，一般前端也要加保护电器，在消防回路时也应该为负荷开关或隔离开关或单磁型断路器。

使用地方：用于建筑配电、照明、消防等非重要负荷场合；用于工业市场（如：冶金、石化、电厂等）、高铁和铁路项目等场合；也可用于带母联的场合。

CB级断路器因为有分断能力，所以下级回路短路时会直接锁死并内部断开，不再转换到另一个回路。

CB级示意图：3、双电源自动转换开关的选型首先确定自动转换开关电器的壳架电流与额定电流，然后确定是PC级还是CB级，再次确定转换时间。

然后就去样本选型就行了。

比如配电电路负载电流是80A，那么双电源就选择稍大些的100A额定电流产品。

双电源自动转换开关的选择是怎样的呢随着信息和通信技术的普及使用，电能质量问题日益突出，电力系统的可靠性日益成为人们关注的焦点，而双电源自动转换开关在电力系统中的应用越来越广泛。

现在市面上的双电源自动转换开关种类繁多，价格差异较大，选择起来有一定的难度。

那么，双电源自动转换开关的选购应该注意哪些问题呢？1. 了解电力系统在选购双电源自动转换开关之前，首先需要了解本地电力系统，包括供电电压、电流大小、电器设备类型等因素，从而确定所需要的双电源自动转换开关的额定电压、电流和型号等参数。

2. 了解自动转换开关的功能双电源自动转换开关是一种实现电源自动切换的设备，其主要功能是根据电力系统的供电状况，自动切换电源，从而保证电力供应的连续性和稳定性。

此外，还应了解双电源自动转换开关的其他功能，如断电自动启动、电压保护、过载保护、欠压保护等功能。

根据实际情况，选择具有合适功能的双电源自动转换开关，以满足电力系统运行的需要。

3. 了解双电源自动转换开关的类型双电源自动转换开关有普通型和功能型两种。

普通型的双电源自动转换开关仅可实现电源自动切换的功能，而功能型的双电源自动转换开关除了自动切换外，还具有更多的功能和保护措施。

因此，在选择双电源自动转换开关时，应根据实际需求和经济情况，选择相应的型号。

4. 了解双电源自动转换开关的质量和品牌双电源自动转换开关是电力系统中的重要设备，对于保障电力系统的安全和稳定运行具有重要意义。

因此，在选择双电源自动转换开关时，不仅要关注价格，更要注重质量和品牌。

优质的双电源自动转换开关，其材料和工艺均具有一定的保障，可以保证操作可靠、安全，使用寿命长。

同时，具有广泛市场知名度和良好口碑的品牌，在售后服务和质量保障方面也更为有保障。

5. 确认厂商的信誉和资质选购双电源自动转换开关时，还要认真考察厂商的信誉和资质。

选择有良好声誉和资质的厂商生产的产品，可以保障该产品的质量和可靠性。

在选择厂商时，可以参考其他电力设备采购单位的意见和建议，也可以通过网络搜索等方式了解相关方面信息。

一、概述CB级双电源自动转换开关是一种广泛应用在工业和商业领域的电气设备，它可以在一定条件下实现两个电源之间的自动切换，保障电力供应的可靠性和稳定性。

本文将对CB级双电源自动转换开关进行较为详细的介绍和解析，以期能够更好地了解和应用这一重要设备。

二、CB级双电源自动转换开关的定义CB级双电源自动转换开关是指一种能够在两个电源供电的情况下，实现自动切换的电气设备。

其主要作用是在主电源出现故障或其他异常情况时，迅速切换到备用电源，以保障设备和电路的正常运行。

CB级双电源自动转换开关通常具有高可靠性和高稳定性，能够满足一些对电力供应要求较高的场合。

三、CB级双电源自动转换开关的工作原理1.主电源工作时，CB级双电源自动转换开关会自动将主电源的电路连接到负载上，同时备用电源的电路处于断开状态；2.当主电源出现故障或其他异常情况时，CB级双电源自动转换开关会立刻检测到，并自动切换到备用电源，保障负载的正常供电；3.一段时间后，当主电源恢复正常时，CB级双电源自动转换开关会再次自动切换回主电源，恢复正常供电状态。

四、CB级双电源自动转换开关的应用领域CB级双电源自动转换开关广泛应用于各种对电力供应要求较高的场合，比如医疗设备、通信设备、工业自动化设备等。

这些场合对电力供应的可靠性和稳定性要求很高，而CB级双电源自动转换开关能够很好地满足这些要求，因此在这些场合得到了广泛的应用。

五、CB级双电源自动转换开关的优势1.可靠性高：CB级双电源自动转换开关采用高品质的电气元件和先进的控制技术，能够确保在各种条件下都能够可靠地进行自动切换；2.稳定性好：CB级双电源自动转换开关能够在切换过程中保持供电的稳定性，不会对负载产生影响；3.自动化程度高：CB级双电源自动转换开关能够实现全自动化的电源切换，无需人工干预，可以减少操作成本和提高工作效率。

六、CB级双电源自动转换开关的选型和使用注意事项1.根据实际负载的功率和特性来选择适当的CB级双电源自动转换开关，以确保其能够满足实际使用的需求；2.在安装和使用CB级双电源自动转换开关时，要严格按照相关规范和要求来进行，确保其能够安全稳定地运行；3.定期对CB级双电源自动转换开关进行检测和维护，以确保其始终处于良好的工作状态，能够在需要时可靠地进行电源切换。

双电源自动转换开关ATSE选用规范双电源自动转换开关（Automatic Transfer Switch，简称ATSE）是一种用于自动实现两个电源之间的切换的设备。

在一些应用场合中，当主电源出现故障或停电时，自动转换开关可以快速地将负载切换到备用电源，从而保障负载的连续供电。

因此，在选用双电源自动转换开关时需要考虑以下几个方面。

1.额定容量：ATSE的额定容量应根据负载的实际需求来确定，以确保在切换过程中可以正常供电。

额定容量一般以安培（A）或千伏安（kVA）为单位进行标示，需要根据负载的功率和启动电流来确定。

2.切换时间：切换时间是指从主电源故障或停电到备用电源开始供电的时间，也称为恢复时间。

切换时间的快慢直接影响到负载的连续供电能力，因此需要选择具备较快切换时间的ATSE设备，以确保负载的稳定运行。

3.切换方式：ATSE可以通过机械、电子、网络等多种方式进行切换。

机械式切换方式适用于较小容量和简单应用场合，但切换时间相对较长；电子式切换方式具备较短的切换时间和更多的切换模式选择；而网络式切换方式可以实现远程监控和远程控制的功能。

4.可靠性：双电源自动转换开关在保障连续供电的关键设备，因此需要具备较高的可靠性。

ATSE设备应选择符合国内和国际相关标准的产品，具备高质量和可靠性的品牌。

此外，厂家的生产能力和售后服务也是选择ATSE设备时需要考虑的因素。

5.安全性：双电源自动转换开关作为电力系统中的关键设备，其安全性尤为重要。

在选用ATSE设备时，需要注意是否具备过流、过载、短路、过电压等保护功能，以保证设备和负载的安全。

6.外形尺寸：ATSE设备安装在电力配电柜或配电箱中，因此需要考虑其外形尺寸和安装方式。

根据实际场地的条件和布局，选择外形尺寸适合的ATSE设备，以便安装和维护。

7.成本：ATSE设备的价格根据不同品牌、规格和功能的不同而有所差异。

在选购时需要根据项目的实际需求和预算情况进行综合考虑，选择性价比较高的设备。
