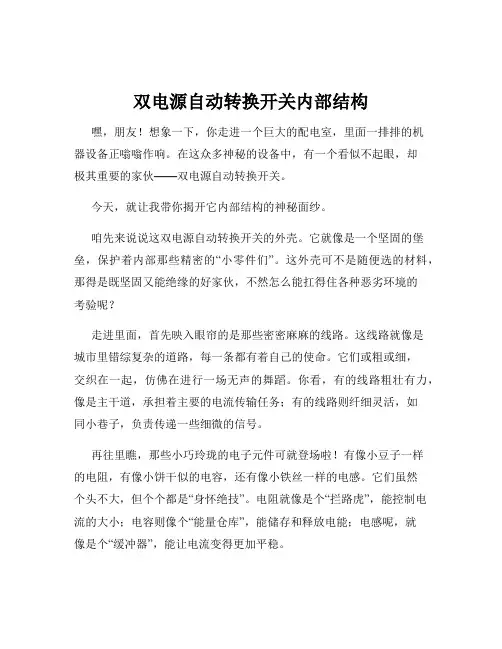

双电源自动转换开关内部结构嘿，朋友！想象一下，你走进一个巨大的配电室，里面一排排的机器设备正嗡嗡作响。

在这众多神秘的设备中，有一个看似不起眼，却极其重要的家伙——双电源自动转换开关。

今天，就让我带你揭开它内部结构的神秘面纱。

咱先来说说这双电源自动转换开关的外壳。

它就像是一个坚固的堡垒，保护着内部那些精密的“小零件们”。

这外壳可不是随便选的材料，那得是既坚固又能绝缘的好家伙，不然怎么能扛得住各种恶劣环境的考验呢？走进里面，首先映入眼帘的是那些密密麻麻的线路。

这线路就像是城市里错综复杂的道路，每一条都有着自己的使命。

它们或粗或细，交织在一起，仿佛在进行一场无声的舞蹈。

你看，有的线路粗壮有力，像是主干道，承担着主要的电流传输任务；有的线路则纤细灵活，如同小巷子，负责传递一些细微的信号。

再往里瞧，那些小巧玲珑的电子元件可就登场啦！有像小豆子一样的电阻，有像小饼干似的电容，还有像小铁丝一样的电感。

它们虽然个头不大，但个个都是“身怀绝技”。

电阻就像是个“拦路虎”，能控制电流的大小；电容则像个“能量仓库”，能储存和释放电能；电感呢，就像是个“缓冲器”，能让电流变得更加平稳。

还有那些精巧的继电器，它们就像是忠诚的卫士，时刻准备着执行切换电源的命令。

当主电源出现问题时，继电器迅速响应，果断地将电路切换到备用电源上，那速度，简直比闪电还快！你说，这双电源自动转换开关内部的结构，像不像一个有条不紊的小型城市？各个部分紧密配合，共同为了保障电力的稳定供应而努力。

想象一下，如果没有这些精妙的设计和可靠的元件，当主电源突然“罢工”时，我们的生活将会陷入怎样的混乱？电脑突然关机，文件没保存；电灯瞬间熄灭，一片漆黑；工厂的生产线戛然而止，损失惨重……所以啊，这双电源自动转换开关的内部结构虽然复杂，但它却是我们生活中默默守护电力稳定的大功臣！它以其精密的设计和可靠的性能，为我们的生活和工作提供了坚实的保障。

朋友，现在你是不是对双电源自动转换开关的内部结构有了更清晰的认识呢？。

双电源自动切换开关工作原理详解双电源自动切换开关指的就是一种由微处理器控制，适用于电网系统内部，网电与网电、网电与发电机电源之间的切换装置，当遭遇到常用电突然故障或停电情况时可以通过双电源自动转换开关使其自动转换到备用电源状态下继续运行，是一种使用范围广、性能完善、自动化程度高、安全可靠的双电源自动转换开关。

下面就是装修界小编对于双电源自动转换开关工作原理的具体介绍。

双电源自动转换开关-概括双电源自动转换开关在设计制作上采用双列复合式触头、微电机预储能、横接式机构、微电子控制技术、电气联锁技术、可靠的机械联锁、过零位技术等先进技术基本实现零飞弧，同时实现了电源与负载间的隔离可靠性极高，使用寿命在8000次以上，全自动型不需外接任何控制元器件，具有体积小、外形美观、重量轻等优势。

双电源自动转换开关-组成在了解双电源自动转换开关工作原理之前，我们先来认识一下双电源自动转换开关的结构部分，在市面上比较常见的双电源自动转换开关一般是由：开关本体和控制器组成，开关本体由整体式和断路器之分，是双电源自动转换开关质量好坏关键决定因数，控制器主要用于检测电源工作状况，当被检测电源发生故障时，控制器发出指令，开关本体则从一个电源转换至另一电源。

双电源自动转换开关-启用备用电源切除常用电源供电各断路器拉开双投防倒送开关到自备电源一侧，保持双电源自动转换开关箱内自备电供电断路器处于断开状态，然后启动备用电源，待机组运转到正常情况下时，闭合发电机空气开关、自备电源控制柜中各断路器，最后逐个闭合电源切换箱内各备用电源断路器，向各需要的负载送电，以满足用电需要。

双电源自动转换开关-恢复供电当常用电源处于正常情况下时，对电源进行恢复正常供电，其顺序为：首先断开双电源切换箱自备电源断路器，其次断开自备电源配电柜各断路器，然后断开发电机总开关，最后将双投开关拨至市电供电一侧。

从常用供电总开关逐个闭合各断路器，将双电源自动转换开关箱内自市电供电断路器置于闭合位置，一定要检查各仪表及指示灯指示是否正常。

双电源自动切换开关工作原理详解双电源自动切换开关指的就是一种由微处理器控制，用于电网系统内部网电与网电，网电与发电机电源之间启动切换装置，它可以实现电源的连续源供电。

当遇到常用电突然故障或停电情况时则可通过双电源自动切换开关使其自动切换。

双电源自动切换开关指的就是一种由微处理器控制，用于电网系统内部网电与网电，网电与发电机电源之间启动切换装置，它可以实现电源的连续源供电。

当遇到常用电突然故障或停电情况时则可通过双电源自动切换开关使其自动投入到备用电源上，使设备仍能正常运行，在生活中最为常见的使用在电梯、监控设施、消防、照明等地方，下面就是小编对于双电源自动切换开关工作原理具体介绍。

双电源自动切换开关工作原理简单的来说就是一路常用一路备用电源之间的替换，当常用电突然发生故障或停电时，由一个或几个转换双电源自动切换开关和其它必需的电器组成，用于检测电源电路，并将一个电源自动转换到另一个电源，是一种性能完善、自动化程度高、安全可靠、使用范围广的双电源自动转换开关。

下面就是对于双电源自动切换开关工作原理的详解。

双电源自动切换开关-结构在了解双电源自动切换开关工作原理之前，我们先来认识一下双电源自动切换开关的结构组成部分，在市场上比较常见的双电源自动切换开关一般都是由：开关本体和控制器两者结合组成，开关本体有整体式和断路器之分，是双电源自动切换开关判断质量好坏的关键因数，控制器功能主要用于检测电源的工作状况，当被检测电源发生故障或突发事故时，控制器就会发出指令，开关本体则从一个电源快速的转换至另一电源。

双电源自动切换开关-工作原理双电源自动切换开关的工作原理是当常用电源因故停电或出现故障，在一段时间内无法恢复供电情况下，切除常用电各断路器拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。

待自备电源机组运转正常时，顺序闭合发电机空气开关和自备电源控制柜内各断路器。

逐个闭合各备用电源断路器，向各负载送电。

低压电器(2007№17)通用低压电器篇电源转换领域的先锋———法国溯高美(SO COM EC)自动转换开关1　转换理念作为电源转换领域的先驱者溯高美公司凭借其85年的专业经验,集先进的开关技术和创新理念研制出了一款全新的小容量(≤160A)自动转换开关A TyS M系列,将于2007年9月份上市。

其多种应用方式适用于不同的应用需求:(1)市电/发电机应用方式,自投自复或自投手动自复。

(2)市电/市电应用方式,有优先电源或互为备用电源(应用模式和优先电源可以远程控制)。

2　外　观该产品由法国S OC O MEC公司设计,有两个负荷隔离开关“肩并肩”组成。

模块化的设计使得开关结构紧凑,外形线条流畅,极富现代气息。

3　高度集成化该转换开关内部集成了电源检测和监控系统,只需主触点连上电源即可正常工作。

它有两种安装方式:一是安装于标准模数化柜内,这种开关附带标准柜的集成方式,对于盘厂和最终用户来说,简单而便利;另一种就是标准的背板安装方式。

该产品的“尺寸/性能”比在目前市场上是无与伦比的,其功能集成度同样也无对手,节省了安装空间,减少了用户组装和连接的时间。

4　开关技术该开关具有专利技术的快速驱动机构———电磁驱动,同时具有挂锁锁定、紧急时手动操作和快速转换的功能。

在缺相和欠压的情况下,ATyS M凭借先进的开关技术和稳定的触头系统,确保供电的连续性。

许多转换开关配置于电源进线端,万一发生短路将导致很大短路电流。

基于这个原因,ATyS M设计了能承受高容量短路电流的触头系统,可确保开关万一发生短路后用户能继续操作。

该产品在充分考虑了操作次数和耐受短路电流等因素进行了优化设计,使用户得到了一款设计精良的产品。

5　开关控制理念ATySM6e具有功能齐全而不失灵活的控制系统。

开关采用了先进的开关技术和干接点型控制逻辑:它可以根据预置的程序在电源故障时进行位置转换或断开负载。

该功能允许发电机停机后断开负载,避免了发电机重新启动前手动断开负载。

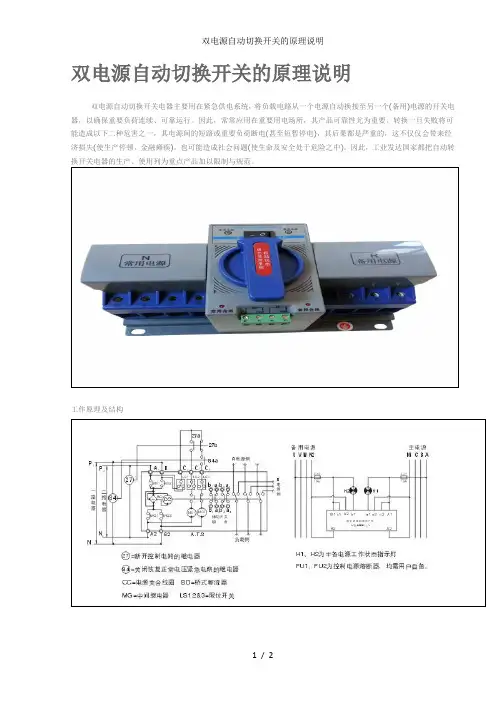

双电源自动切换开关的原理说明双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。

因此，常常应用在重要用电场所，其产品可靠性尤为重要。

转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。

因此，工业发达国家都把自动转工作原理及结构双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。

而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。

1.pc级ats：一体式结构(三点式)。

它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。

2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。

它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。

图1是典型ats应用电路。

控制器与开关本体进线端相连。

控制器的优点控制器一般应有非重要负荷选择功能。

控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。

它具有性能好，参数可调及精度高，可靠性高，使用方便等优点。

一、分类及定义双电源主要分为PC级双电源（整体式）和CB级双电源（双断路器式）PC级双电源：能够接通、承载、但不用于分断短路电流的双电源双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。

双电源自动转换开关的作用
嘿，咱今儿来说说这双电源自动转换开关呀！这玩意儿可真是个宝呢！你想想看，就好比咱家里的电，那可是一刻都不能停呀，要是突然没电了，那得多闹心呀！这双电源自动转换开关呢，就像是个超级大管家，时刻守护着电源的顺畅运行。

它的作用那可太大啦！比如说，咱正在家里舒舒服服地看着电视呢，突然一个电源出问题了，要是没有它，那电视不就一下子黑屏啦？可它在呢，就能迅速地切换到另一个电源，让咱的电视继续放，一点儿都不耽误咱享受呢！这就好像是在马路上开车，突然一条路堵住了，这时候有个智能导航能马上给你找另一条路走，多棒呀！
它呀，就像个不知疲倦的小卫士，默默地工作着。

不管是白天还是黑夜，它都时刻准备着应对电源的各种状况。

而且它反应特别快，几乎就是一瞬间的事儿，电源的切换就完成了，你都感觉不到有啥变化呢。

咱再打个比方，它就像是一个优秀的守门员，把电源的大门守得牢牢的。

任何电源方面的“威胁”都别想轻易闯进来，它能迅速地做出判断和反应，把危险挡在门外。

在一些重要的场合，比如医院呀、工厂呀，这双电源自动转换开关更是不可或缺的。

医院要是没电了，那病人咋办呀？有了它，就能保证医疗设备的持续供电，这可是关乎人命的大事呀！工厂要是停电，那生产不就耽误了嘛，损失可就大了去了。

有了它，就能让生产不停顿，多厉害呀！
你说，这双电源自动转换开关是不是特别重要呀？它就像是我们生活和工作中的一个可靠伙伴，默默地保障着一切的正常运转。

没有它，我们的生活会变得多么不方便呀！所以呀，可别小瞧了这个小小的开关，它的作用可大着呢！它让我们的生活更加安心、更加顺畅，难道不是吗？。

双电源自动切换开关的原理说明首先要解决的问题是电源的选择。

双电源自动切换开关通常使用两个电源源供电。

这两个电源源可以是两个不同的电网，或者一个电网和一个备用电源，如柴油发电机组。

电源选择的原则是选择一个主电源和一个备用电源。

主电源通常是所接电网，其电压和频率是稳定的。

备用电源可以是另一个电网，也可以是备用发电机组。

为了保证电源的弹性，通常会使用静态切换装置，比如自动切换装置（ATS）或电源切换开关（PDU），来实现电源的选择。

闸板开关是双电源自动切换开关的核心部分。

闸板开关有两个闸板，分别连接到主电源和备用电源。

当主电源正常供电时，主闸板闭合，备用闸板断开，电源信号被主闸板传输给负载设备。

同时备用闸板的触点也接通开关控制回路，以保持备用电源处于工作状态。

当主电源发生故障或不稳定时，主闸板断开，备用闸板闭合，电源信号则被备用闸板传输给负载设备，实现电源的切换。

控制电路是双电源自动切换开关的智能化部分，它负责检测主电源和备用电源的状态，并控制闸板开关的动作。

控制电路通常包括电压检测电路、频率检测电路、工作状态监测电路和控制逻辑电路等。

电压检测电路用于检测主电源和备用电源的电压，当主电源的电压低于设定值时，控制电路判断主电源电压不稳定，触发闸板开关的切换动作。

频率检测电路用于检测主电源和备用电源的频率，当主电源的频率超出设定范围时，控制电路判断主电源频率异常，触发闸板开关的切换动作。

工作状态监测电路用于检测闸板开关的工作状态，确保切换的可靠性。

控制逻辑电路根据电压、频率和工作状态的检测结果，确定闸板开关的动作。

总结起来，双电源自动切换开关的原理是通过电源选择、闸板开关和控制电路三个方面的配合工作，使设备或系统能够根据主电源的状态自动切换到备用电源，以实现电源的自动备份和持续供电，并保证切换的可靠性和稳定性。

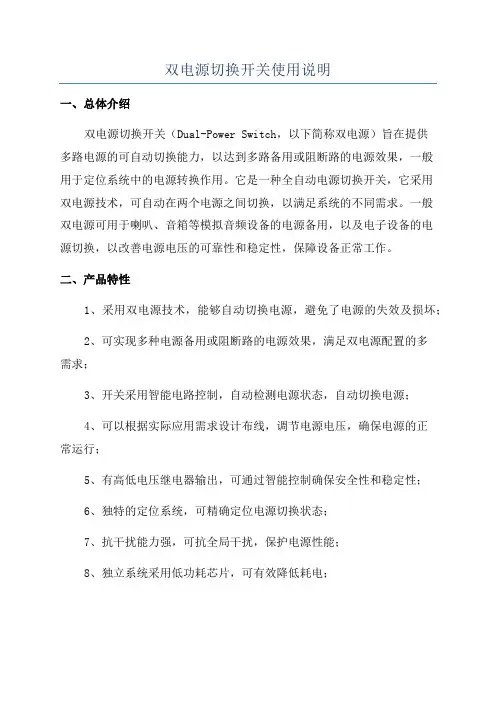

双电源自动切换开关工作原理双电源自动切换开关是一种用于在一台设备或系统的供电源中发生故障时，自动切换至备用电源的装置。

它通常用于保障关键设备的连续供电，如电信系统、数据中心、医疗设备等。

双电源自动切换开关主要由电源输入、电源输出和控制系统三部分组成。

电源输入端连接主电源和备用电源，电源输出端连接待供电设备，控制系统负责检测电源的状态并控制切换。

具体而言，双电源自动切换开关的工作原理如下：1. 主电源供电情况下：当主电源正常供电时，控制系统会感知到主电源状态并保持开关处于主电源状态。

控制系统通过监测主电源电压、电流等参数，确保主电源供电状态稳定。

2. 主电源故障发生：当主电源发生故障，如电压下降或断电时，控制系统会立即感知到主电源状态的变化，并触发切换操作。

3. 切换至备用电源：一旦控制系统检测到主电源故障，它会启动备用电源并将开关切换到备用电源。

备用电源可以是备用电池、发电机或其他可靠的电源设备。

4. 稳定供电：一旦切换到备用电源，控制系统会监测备用电源的状态。

如果备用电源正常供电，它将保持开关处于备用电源状态，并继续为待供电设备提供稳定的电力。

5. 主电源恢复：当主电源的故障被修复，控制系统会感知到主电源状态的改变，并触发再次切换操作。

6. 返回主电源：一旦主电源恢复供电，控制系统将再次切换开关至主电源状态。

备用电源将停止供电并处于待机状态。

需要注意的是，双电源自动切换开关通常具有快速切换的功能。

在主电源发生故障时，它能够在数毫秒内完成自动切换，以确保供电的连续性，从而最小化设备的故障停机时间。

总结起来，双电源自动切换开关通过控制系统感知主电源的状态，并在主电源发生故障时迅速切换至备用电源，以保证待供电设备的稳定供电。

这种设计可以有效地提高设备或系统的可靠性和连续性，并在主电源故障时自动切换至备用电源，从而保障设备的持续运行。
