双电源自动转换开关的选型

探讨双电源转换开关电气的选择与应用双电源转换开关电气是一种用来转换电源的电力设备，它可以在两个电源之间进行切换，并在电源发生故障时保持电力供应的连续性。

双电源转换开关电气的应用范围非常广泛，它可以应用于建筑、交通、通讯、工业等领域，能够保证电力供应的可靠性和连续性，适用于大型室内和室外设施。

双电源转换开关电气的选择方法1. 开关电源容量的选择首先应根据被保护设备的电气负荷需求确定开关电源容量，在选择开关电源时，要考虑到电气负荷的特性、峰值电压以及负载持续时间等因素，以确保开关电源具备足够的容量和承载能力，能够保证被保护设备的安全运行。

2. 应急电气系统的配置其次，在选择双电源转换开关电气时，还应考虑应急电气系统的配置，以保证电力供应的连续性，即使遭遇意外事故或能源不足等特殊情况，应急电气系统能够及时提供备用电源，保持设备的正常运行。

3. 设备性能指标的选择在选择双电源转换开关电气时，还需考虑设备指标的选择，比如电气容量、转换时间、可靠性等因素。

其中，电气容量是设备选择的关键因素之一，除了要考虑电气负荷需求外，还需要考虑电网负载、电气负荷的形式以及被保护设备的特性等因素，以确保选用的双电源转换开关电气具备足够的容量。

双电源转换开关电气的应用方法1. 设备安装与调试在安装双电源转换开关电气之前，需要进行设备安装和调试，以确保设备的正常运行。

在设备安装过程中，需要注意电气接线的正确性以及接线设备的电气接触性能；在设备调试中，需要检查电气负荷功率、电源电压等电气参数，以及检查开关电源和应急电气系统的连通性和可靠性。

2. 双电源转换开关电气的操作在日常使用中，双电源转换开关电气基本上分为自动转换和手动转换两种方式。

在自动转换模式下，设备能够根据设定的控制信号自动进行电源切换；在手动转换模式下，设备需要手动进行电源切换，通常是在设备故障、设备维修或设备升级等情况下进行。

3. 双电源转换开关电气的维护与保养在日常使用过程中，双电源转换开关电气需要进行定期的维护和保养，以保证设备的可靠运行。

电网双电源自动切换的选用摘要：本文基于电网双电源供电的产生背景和实施价值，对电网双电源系统建设的必要性及其设计要点作简要的分析与介绍，结合电网双电源日常运行实践，对双电源自动转换开关的发生机理和实施技术关键点作一定的讨论与阐述，参考当下电网双电源自动开关应用的实际，着重对双电源自动切换开关选择的原则和方法以及应用的方式做详细的探讨，旨在为现实的理论和实践发展提供借鉴与参考。

关键词：电网双电源；自动切换开关；应用在传统的电网供电运营过程中，往往通过单一电路系统承载着区域内全站的电力供应负荷，一旦设备和线路出现故障，就极易造成全站的失压，因而已经难以高效满足当下社会经济发展对于电力供应的高需求和高要求。

特别是在分布式能源逐步实现并网现代化发展趋势中，单电源供应的可靠性和稳定性极难得到有效的保证，因此，为了提升电网的供电能力，通过新建一路电路系统，实现供电负荷在主电源和备用电源系统间的灵活适应性转换承担，从而达到停电等事故发生率和持续时间全面降低的现代化发展目的。

1、电网双电源的系统的必要性及其设计要点在现实的社会运行发展过程中，停电不仅会造成生产、生活品质与效率的低下，还会带来人身安全的威胁及财产的损失。

而利用电网双电源由两个变电站或由一个有着多台独立运行变压器组成的变电站通过两个独立的供电线路承担着相同区域的供电负荷，从而实现在一个电源发生故障时，供电依旧能够稳定维持的更加坚强、可靠电网结构构建，能够极大减少停电的发生频率和延续时间，进而有效提升了供电系统对于社会经济生活的全面安全和质量保障水平。

而在实现有效双电源供电的现实应用中，便需要通过双电源切换系统来达到常用电源和备用电源之间的灵活替换，即当常用电源突然出现故障（失压、过压、欠压、频率偏差等）或停电时，双电源转换系统能够自动投入到备用电源，使负载设备可以正常运行[1]。

最初利用接触器建立的双电源转换系统不仅接线复杂、容易出错，而且在时效性和灵敏性上不具现实适用性。

双电源转换开关的选用（三）一、概述：自动转换开关电器，即ATSE(Automatic Transfer Switching Equipment)。

主要适用于交流不超过1000V 或直流不超过1500V 的紧急供电系统，用于两路电源切换，以确保重要负荷（一、二级用电负荷）连续安全、可靠运行。

ATSE 常常应用在重要用电场所，至少是二级负荷用户，其产品的可靠性尤为重要。

转换一旦失败，其后果是很严重的。

目前在工程设计中双电源自动切换开关电器（ATSE）的应用越来越广泛，对产品的正确认识，合理选择，合理使用也变得越来越重要。

下面笔者就此类问题谈几点认识和体会，希望对同行们的设计有所帮助。

二、ATSE 的定义和分类：1、定义：根据GB/T14048.11-2002《自动转换开关电器》的定义，ATSE 是由一个（或几个）转换开关电器和其他必需的电器组成，用于监测电源电路，并将一个或多个负载电路从一个电源转至另一个电源的电器。

2、分类：根据GB/T14048.11-2002 标准规定，自动转换开关电器可分为PC 级和CB 级两个级别。

PC 级：能够接通、承载、但不用于分断短路电流的ATSE。

CB 级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

3、目前在本地市场上这两种级别的产品很多，CB 级产品有：常熟开关厂的CA1 系列，天津万高的WATSNB 系列，深圳森先的SEQ 系列，天津百利的TQ30 系列等；PC 级产品有：扬州新菱的XLS9 系列，常熟开关厂的CAP1 系列，天津万高的WATSG 系列，深圳森先WE/WN 系列，深圳泰永TBBQ3 系列，南京亚派APEQ2 系列，无锡韩光WHK 系列，溯高美SMVE/ATYS，天津百利的TQ40P 系列等。

三、ATSE 的结构形式：无论什么型式的ATSE，从结构看都是由三部分构成：开关本体（或者称为主触头开关）、传动机构（包括驱动机构和传动机构）、控制器。

双电源切换开关就是因故停电自动切换到另外一个电源的开关，一般双电源切换开关是广泛应用于高层建筑、机房、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。

1什么双电源自动切换开关？双电源自动切换开关指的是一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。

系列双电源，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，（小负荷下备用电源也可由发电机供电），使设备仍能正常运行。

最常见的是电梯、消防、监控上、照明等。

2双电源自动切换开关的功能特点两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性，采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩），具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离可靠性高，使用寿命8000次以上，机电一体设计，开关转换准确、灵活、可靠电磁兼容好，抗干扰能力强，对外无干扰，自动化程序高。

双电源自动切换开关具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能,自动转换参数可在外部自由设定，有操作电机智能保护功能，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态，留有计算机联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。

全自动型不需外接任何控制元器件外形美观、体积小、重量轻由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机，变速箱的动行操作来保证开关的位置，电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃湿度和过电流状态时跳闸，在故障消失后即自动投入工作，可逆减速齿轮采用直齿齿轮。

3双电源自动切换开关正常工作条件（1）周围空气温度：周围空气温度上限+40℃，周围空气温度下限-5℃，周围空气温度24h 的平均值不超过+35℃。

（2）海拔：安装地点的海拔不超过2000m。

ATSC即双电源自动转换开关，由一个（或几个）转换开关电器和其他必需的电器（转换控制器）组成，用于监测电源电路、并将一个或几个负载电路从一个电源转换至另一个电源的开关电器。

作为消防负荷和其他重要负荷的末端互投装置，ATSE在工程中得到了广泛的应用，正确合理的选择ATSE可确保重要负荷的可靠供电，ATSE在重要负荷的供电系统中是不可缺少和重要的一个环节。

ATSE目前在我国经历了四个发展阶段，即两接触器型、两断路器型、励磁式专用转换开关和电动式专用转换开关。

两接触器型转换开关为第一代，是我国最早生产的双电源转换开关，它是由两台接触器搭接而成的简易电源，这种装置因机械联锁不可靠、耗电大等缺点，因而在工程中越来越少采用。

两断路器式转换开关为第二代，也就是我国国家标准和IEC标准中所提到的CB级ATSE，它是由两断路器改造而成，另配机械联锁装置，可具有短路或过电流保护功能，但是机械联锁不可靠。

励磁式专用转化开关为第三代，它是由励磁式接触器外加控制器构成的一个整体装置，机械联锁可靠，转换由电磁线圈产生吸引力来驱动开关，速度快。

电动式专用转换开关为第四代，是PC级ATSE，其主体为符合隔离开关，为机电一体式开关电器，转换由电机驱动，转换平稳且速度快，并且具有过0位功能。

ATSE的发展趋向主要包括两个方面，其一是开关主体，具备很高的抗冲击电流能力，并且可频繁转换；具有可靠的机械联锁，确保任何状态下两路电源不能并列运行；不允许带熔丝或脱跳装置，以防止双电源开关因过载而造成输出端无电现象；具备0位功能，并且隔离距离大，以便能够承受更高的冲击电压（8KV）以上；四级开关具备N级先合后分的功能，以防止ATSE在切换时，不同系统中N线上电位漂移，使电流走向不一致或分流，造成剩余电流保护装置误动作。

其二是控制器，采用微处理器智能化产品，检测模块应具有较高的检测精度和宽的参数设定范围，包括电压、频率、延时时间等；具备良好的电磁兼容性，应能承受住主回路的电压波动，浪涌保护，谐波干扰，电磁干扰等；转换时间快，且延时可调；可为用户提供各种信号及消防联动接口，通信接口。

双电源自动转换开关ATSE选用规范
一、综述
1、双电源自动切换开关（ATSE）是一种自动切换，可以在主电源和备用电源之间实现无缝切换的开关装置，主要用于工厂、车站、电站、医院等重要机构或设备的安全运行。

它可以自动检测电源故障，自动切换到另一电源。

如果双重电源的信号都完好无损，可以维持当前状态，否则根据电源故障的状态，自动切换到另一电源。

2、双电源自动切换开关（ATSE）主要由信号传感器、A/B系统切换模块、故障诊断组件、结构组件和软件等组成，其功能是可以自动检测电源故障，自动切换到另一电源，实现安全可靠的双电源切换。

二、双电源自动切换开关（ATSE）选用规范
1、性能参数
（1）电压范围：47～63Hz，电压额定值由240V、400V、480V三种；
（2）切换时延：应小于2s；
（3）接触器最大可靠寿命：应不少于50万次；
（4）故障报警：应配备可视报警灯；
（5）启动状态：应具有状态记录功能；
（6）环境温度：-25℃～+55℃。

2、安装及使用环境
（1）安装地点：室内，干燥的地方；
（2）安装方式：固定安装；
（3）周围空气温度：-25℃～+55℃；（4）周围空气相对湿度：≤95%；。

双电源自动转换开关（Automatic transfer switch equipment）目录（content）一、ATSE介绍二、ATSE如何选择三、ATSE技术探讨四、APEQ系列二次控制回路详解五、选型案例双电源自动转换开关（Automatic transfer switch equipment）一、ATSE介绍双电源自动转换开关：是由一个或几个转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器。

电器级别：PC级--能够接通、承载、但不用于分断短路电流的ATSE。

CB级—配备过流脱扣器、能够有接通并可以分断短路电流的ATSE使用类别：AC-33B、AC-33A、AC-31A、AC-31B等表示方法：图纸是工程设计的语言，如何在图纸上能够简洁、清晰地把ATSE表示出来，一般需要正确的图形表示，ATSE的主要参数，比如壳架电流、额定电流、极数等形式的简化表示法名词释义：（1）自投自复：两路电源均正常情况下常用电源工作，如果常用电源故障自动转换到备用电源（转换延迟可调）工作，当常用电源恢复正常后自动返回常用电源（返回延迟可调）工作。

（2）自投不自复：两路电源均正常情况下常用电源工作，如果常用电源故障自动转换到备用电源工作，控制器停止转换，即使常用电源恢复正常，开关不返回常用电源工作。

除非备用电源断电，控制器恢复正常，再次返回到常用电源工作。

（3）消防联动: 双电源自动转换开关（ATSE）中消防联动（或者称消防切非）指，产品本身不具备火警检测功能，产品接受到来自消防中心的外部火警信号（控制信号）后，将自动切换到OFF位置，切除与消防无关的非重要负荷。

同时提供切非反馈信号，当输入火警信号（控制信号）解除后，ATSE可自动返回原正常工作，恢复被切负荷的供电。

（4）互为备用：简而言之是常用电源、备用电源为对等优先权工作位：（1）两工作位（2）三工作位APEQ2系列开关为两工作位模式APEQ2系列开关为三工作位模式二、ATSE如何选择根据《IEC62091固定式消防泵控制器》标准，该标准明确规定：消防泵用ATSE应采用PC 级（只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能）ATS E。

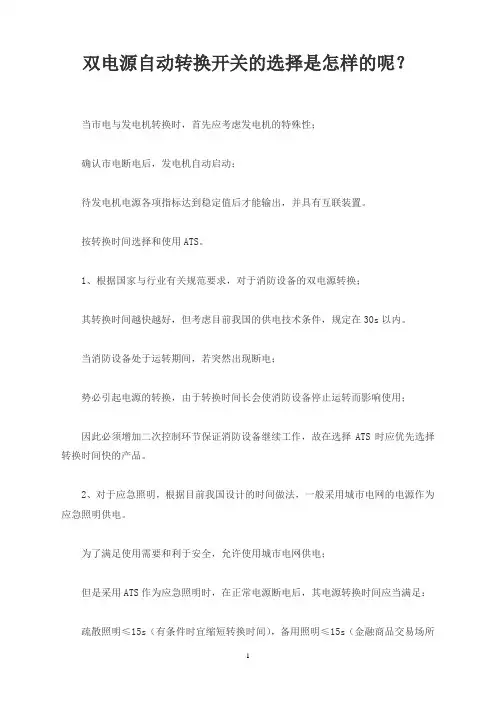

双电源自动转换开关的选择是怎样的呢？当市电与发电机转换时，首先应考虑发电机的特殊性；确认市电断电后，发电机自动启动；待发电机电源各项指标达到稳定值后才能输出，并具有互联装置。

按转换时间选择和使用ATS。

1、根据国家与行业有关规范要求，对于消防设备的双电源转换；其转换时间越快越好，但考虑目前我国的供电技术条件，规定在30s以内。

当消防设备处于运转期间，若突然出现断电；势必引起电源的转换，由于转换时间长会使消防设备停止运转而影响使用；因此必须增加二次控制环节保证消防设备继续工作，故在选择ATS时应优先选择转换时间快的产品。

2、对于应急照明，根据目前我国设计的时间做法，一般采用城市电网的电源作为应急照明供电。

为了满足使用需要和利于安全，允许使用城市电网供电；但是采用ATS作为应急照明时，在正常电源断电后，其电源转换时间应当满足：疏散照明≤15s（有条件时宜缩短转换时间），备用照明≤15s（金融商品交易场所≤1.5s），安全照明≤0.5s。

3、当采用发电机组作为应急照明电源时，发电机的启动和转换的全部时间不应大于15s。

四极型ATS的选择与使用。

⑴根据IEC465.1.5条规定，正常供电电源与备用发电机之间的转换开关应用四极型开关。

⑵带漏电保护的双电源转换开关应采用四极型开关。

两个电源开关带漏电保护时，其下级电源转换开关应采用四极型开关。

⑶两种不同接地系统间的电源转换开关应采用四极型开关。

⑷TN-S、TN-C-S系统一般不需要设四极型开关。

根据上述要求，在选择ATS时，应按具体使用功能和要求确定是否采用四极型ATS。

双电源自动转换开关。
