直放站原理

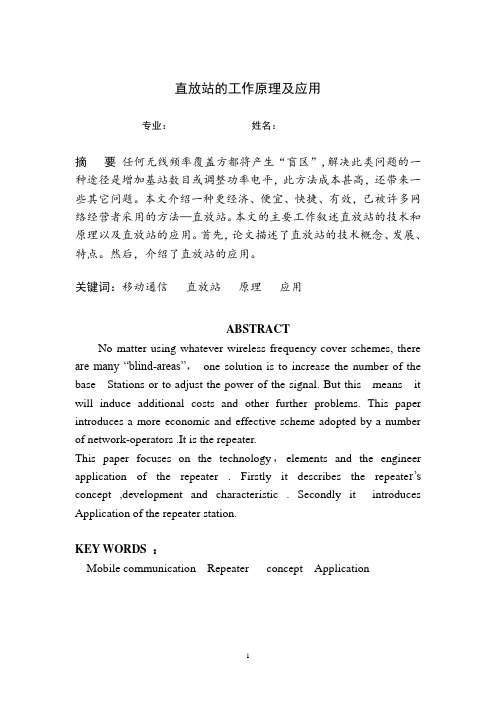

直放站的工作原理及应用专业：姓名：摘要任何无线频率覆盖方都将产生“盲区”,解决此类问题的一种途径是增加基站数目或调整功率电平，此方法成本甚高，还带来一些其它问题。

本文介绍一种更经济、便宜、快捷、有效，已被许多网络经营者采用的方法—直放站。

本文的主要工作叙述直放站的技术和原理以及直放站的应用。

首先，论文描述了直放站的技术概念、发展、特点。

然后，介绍了直放站的应用。

关键词：移动通信直放站原理应用ABSTRACTNo matter using whatever wireless frequency cover schemes, there are many “blind-areas”，one solution is to increase the number of the base Stations or to adjust the power of the signal. But this means it will induce additional costs and other further problems. This paper introduces a more economic and effective scheme adopted by a number of network-operators .It is the repeater.This paper focuses on the technology，elements and the engineer application of the repeater . Firstly it describes the repeate r’s concept ,development and characteristic . Secondly it introduces Application of the repeater station.KEY WORDS ：Mobile communication Repeater concept Application前言 (3)1.1背景意义 (3)1.2直放站的产生 (3)1.3直放站的基本工作原理 (3)1.4直放站的定义 (4)直放站系统 (5)2.1直放站的种类与类型 (5)2.1.1光纤直放站 (5)2.1.2移频直放站 (6)2.1.3微波直放站(MMC) (6)2.1.4射频直放站 (7)移动通信直放站的应用 (8)3.1 直放站的应用要求 (8)3.2 直放站的应用场合 (9)3.3 直放站对移动通信网的负面影响 (9)3.3.1 自激现象 (9)3.3.2 相关干扰 (9)3.4 直放站的优点和不足 (10)3.4.1 优点 (10)3.4.2 不足之处 (11)总结 (11)参考文献 (11)前言1.1背景意义在我们的实际生活中无论何种无线频率覆盖方案，都将产生“弱信号区”和“盲区”。

移动通信直放站移动通信直放站是指一种专门用于无线通信信号放大、转发、补偿以及室内覆盖等功能的设备。

它的主要作用是增强无线信号的传输效果，从而提升移动通信的质量。

在现代社会中，移动通信直放站已经成为人们日常生活的必备设备之一，对于保障人们的通信需求，促进社会发展和经济增长具有重大的意义。

一、移动通信直放站的基本原理为了让大家更好地了解移动通信直放站，我们首先需要了解其基本原理。

根据原理，移动通信直放站主要分为两类，即室内信号补偿型和室外信号放大型。

其中，室内信号补偿型直放站能够在信号传输过程中自动补偿信号的衰减，以保证信号在室内接收的质量和速度。

而室外信号放大型直放站则是通过放大信号的强度来提升信号接收的效果。

无线信号在经过长时间的传输和覆盖之后，会逐渐变弱和衰减，这时候就需要使用移动通信直放站来进行信号放大和补偿。

移动通信直放站的工作原理是：通过接收无线信号，将信号放大并重新发送到接收器中，将衰减的信号恢复到一个较强的状态，进而提高信号的传输质量和速度。

二、移动通信直放站的优点和应用领域使用移动通信直放站具有以下优点：1.提高通信质量。

移动通信直放站能够增强信号的传输效果，从而提高通信质量，减少通信中断和传输错误率。

2.提升室内覆盖。

在一些高层建筑、地下商场等室内场所，由于信号质量受到遮挡的影响，会出现信号不稳定或者完全无法接收的情况。

而使用移动通信直放站能够有效地弥补这些短板，提高手机的接收效果。

3.节约能源，降低成本。

使用移动通信直放站能够节约信号的传输能源和成本，减少了电力的消耗，节约了时间和资源，从而降低了企业的运营成本。

应用领域：移动通信直放站是一种广泛应用于不同场合的通信设备，其主要应用领域包括：1.办公楼、商场和酒店等大型建筑物。

由于这些建筑物的内部隔板和墙体对信号的传输有一定的限制，需要使用移动通信直放站来提高信号覆盖和传输质量。

这对于用户的通信需求，以及商家的交流和推销都非常重要。

5G直放站原理解析1. 5G网络概述5G是第五代移动通信技术的简称，是对目前主流的4G技术的升级和演进。

与4G相比，5G在数据传输速率、网络容量、延迟、连接密度和能效等方面有了显著的提升，可以支持更多的用户和设备，为人们带来更快的网络体验和更广泛的应用场景。

5G网络由多个组成部分构成，其中之一就是直放站（Base Station），也被称为基站或基站设备。

直放站是5G网络的关键组成部分，负责与终端设备进行通信，并将数据传输到核心网中。

直放站的性能和部署方式对5G网络的覆盖范围、容量和速率等方面有重要影响。

2. 直放站的基本原理直放站是5G网络中与终端设备进行无线通信的关键设备，其基本原理涉及到信号的传输和接收、调制解调和多天线技术等方面。

2.1 信号传输和接收直放站通过天线将无线信号传输到终端设备，并接收终端设备发送的信号。

在5G网络中，直放站使用的是毫米波频段的信号，频率范围在30GHz至300GHz之间。

相比于4G网络中使用的低频信号，毫米波信号具有更高的传输速率和更大的带宽，但其传输距离较短，受到障碍物的影响较大。

因此，5G网络需要部署更多的直放站来提供更好的覆盖范围。

2.2 调制解调直放站在传输和接收信号时，需要对信号进行调制和解调。

调制是将数字信号转换为模拟信号，而解调则是将模拟信号转换为数字信号。

在5G网络中，直放站使用的调制技术主要有正交频分复用（OFDM）和正交频分多址（OFDMA）。

OFDM是一种将高速数据流分成多个低速子流进行传输的技术。

在OFDM中，直放站将数据流分成多个子流，并将这些子流分配到不同的频率上进行传输。

这种技术可以提高信号的传输效率和抗干扰能力，同时也可以支持多用户的同时传输。

OFDMA是在OFDM的基础上发展而来的，它将每个子流进一步分成多个子载波进行传输。

这种技术可以更好地适应不同用户的需求，提高频谱的利用率。

2.3 多天线技术直放站在5G网络中使用了多天线技术，主要包括多输入多输出（MIMO）和波束赋形（Beamforming）。

一、直放站概述1.直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低 IP3（无委规定小于-36dBm）、低噪声系数 (NF)、整机可靠性、良好的技术服务等。

使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。

直放站是解决通信网络延伸覆盖能力的一种优选方案。

它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。

2.直放站的种类与类型(1)移动通信直放站的种类---从传输信号分有 GSM直放站和 CDMA直放站 ;---从安装场所来分有室外型机和室内型机 ;---从传输带宽来分有宽带直放站和选频（选信道）直放站 ;---从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。

(2)移动通信直放站的类型GSM移动通信直放站GSM 移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。

通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。

GSM 直放站是为消除 GSM900MHz/1800MHz频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。

被广泛应用于地下商场、停车场、地铁、隧道、高层建筑的办公室、娱乐场所、电梯或私人住宅等基站信号所无法到达的信号盲区，同时对于消除城市因受高楼大厦影响而产生的室外局部信号阴影区或边远郊区个别村镇的弱信号区也具有相当好的覆盖效果。

一、直放站概述. 直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低（无委要求小于）、低噪声系数()、整机可靠性、良好的技术服务等。

使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。

直放站是解决通信网络延伸覆盖能力的一种优选技术指导文件。

它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。

.直放站的种类与类型() 移动通信直放站的种类从传输信号分有直放站和直放站; 从安装场所来分有室外型机和室内型机; 从传输带宽来分有宽带直放站和选频（选信道）直放站; 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。

() 移动通信直放站的类型移动通信直放站移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。

通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。

直放站是为消除频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。

被广泛应用于地下商场、停车场、地铁、隧道、高层建筑的办公室、娱乐场所、电梯或私人住宅等基站信号所无法到达的信号盲区，同时对于消除城市因受高楼大厦影响而产生的室外局部信号阴影区或边远郊区个别村镇的弱信号区也具有相当好的覆盖效果。

目录一、总述 (2)1.移动通信直放站的定义 (2)2.直放站的种类与类型 (2)3. 移动通信直放站的构成 (3)二、GSM直放站 (3)1. GSM移动通信宽带直放站 (3)2. GSM移动通信频带选择直放站 (4)3. GSM移动通信信道选择直放站 (5)三、GSM/CDMA光纤直放站 (6)1. 光纤直放站的特点 (6)2. 光纤直放站的传输方式 (7)3. 光纤直放站的工作原理 (7)4. 光纤直放站应用及组网图 (9)四、直放站的应用 (9)1、直放站的应用原则 (9)2、直放站的应用场合 (10)五、直放站主要指标的测试 (10)六、直放站与基站的优劣性比较 (10)一、总述在移动通信迅速发展的今天，无论何种无线通信的覆盖区域都将产生弱信号区和盲区，而对一些偏远地区和用户数不多的盲区，要架设模拟或数字基站成本太高，基础设施也较复杂，为此提供一种成本低、架设简单，却具有小型基站功能的经济有效的设备---移动通信直放站是很有必要的；为此，移动通信服务商们开始在基地之外的建筑物内部及地下等电波盲区设置移动通信直放站，以最大限度地满足用户对于通话服务的要求；在移动通信手机迅速普及的带动下，移动通信直放站市场得到了持续的发展；移动通信直放站可以扩大已建模拟和数字移动通信基站的覆盖范围，是解决盲区、边远地区移动通信的最经济有效的手段。

1.移动通信直放站的定义：动通信直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备；直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域；在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低噪声系数(NF)、整机可靠性、良好的技术服务等。

直放站设计的原理与方法 直放站作为公司在网络优化方面的核心产品之一，其设计的重要性不言而喻。直放站的设计包括很多方面，从核心的射频性能和监控参数，到产品的可靠性设计（EMC设计、降额设计、热设计、软件可靠性和机械可靠性、环境可靠性等），再到产品的成本分析设计，无论哪一方面都将会影响到产品的市场竞争力。在此，仅从其中最关键的一些因素上来分析直放站设计的原理与方法，以及在设计中需要特别注意的一些地方。

从在通信网络中所起的作用来看，直放站的主要功能就是放大从基站（下行）和移动台（上行）接收过来的有用信号，并将放大后的信号经天线（或其它耦合方式）发送出去。通过这一方式提高系统基站的覆盖能力。在这一放大过程中，要尽可能抑制随有用信号一起接收进来的干扰信号，同时也要避免产生新的干扰。也就是说，直放站的放大必须是有带宽限制的，同时还要保证直放站的放大是线性的。这是直放站很重要的两个特点。带宽的限制主要由双工器和中频滤波器来实现，而线性的要求则对功率放大器的设计实现提出了很高的要求。另外，在实际的工程运用中，还要保证直放站的引入不会给通信系统叠加更多的噪声。这就产生了直放站另一类很重要的模块——低噪声放大器。至此，可以看出直放站的基本模型中已经包含了四类核心模块：双工器（限制带宽）、低噪声放大器（限制噪声）、选频（带）模块（中频滤波）和线性功率放大器（线性放大）。图1所示为直放站的基本框架图，可以帮助大家更直观地理解直放站的原理和基本组成。

图 1 直放站基本框架图 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com了解了直放站的基本组成，再来看影响和决定直放站性能的那些基本参量，就比较容易理解接受了。以WCDMA直放站为例，衡量直放站的无线指标主要有：标称最大输出功率；自动电平控制（ALC）；增益（最大增益、增益调节范围、增益调节步长及误差）；带内波动；噪声系数；频率误差及频率步进；传输时延；输入/输出驻波比；带外增益；杂散（频谱发射模板、杂散辐射）；调制精度（误差矢量幅度EVM、峰值码域误差PCDE）；输入互调；输出互调等。下面先简单分析一下这些指标主要都跟哪些模块的哪些参数有关，然后再详细说明各个指标的设计方法以及它们之间的一些相互制衡的关系。标称最大输出功率主要由线性功放的最大输出功率和双工器的插损决定，自动电平控制通常取决于功放的功率控制环路（低噪放也设计成有ALC功能，但一般不应作为整机的ALC来使用）。增益的设计包含很多方面，直放站射频通路上的所有组成单元都将影响到整体的增益。影响增益带内波动的因素有很多，除了射频通路上各模块的带内波动外，各模块端口之间的匹配以及模块的EMC性能也会有一定的影响。从级联系统的噪声系数计算公式来看，直放站的噪声系数在一定程度上只取决于低噪放模块之前的链路损耗和低噪放的噪声系数；但当低噪放的增益较低时，选频器和功放的噪声系数也会有很大的影响。频率误差主要由本振的参考晶振的频率准确度和稳定度决定，而频率步进则与本振锁相环的鉴相频率有关。传输时延反映了中频声表滤波器的时延特性。输入/输出驻波比跟双工器的输入/输出驻波比、低噪放的输入驻波比和线性功放的输出驻波比有关。带外增益实际上是一个综合的指标，它主要由带内增益和选频器的带外抑制决定。影响杂散指标的因素很多，频谱发射模板主要取决于线性功放的ACPR值，而杂散辐射则跟很多参数有关，比如说本振的泄漏、寄生杂谱、互调产物、谐波辐射等。影响调制精度指标的因素主要有频率误差和相位噪声，系统的自激（即使很微小）也会产生很大的影响。输入互调指标对于选频直放站来说，基本上由中频声表滤波器之前的电路的三阶互调特性决定，而后面电路的线性影响基本可以忽略；但对选带直放站来说，输入互调指标由整个链路所有模块的三阶互调（也可能是五阶互调）特性共同决定。输出互调主要跟功放的输出端特性有关，在功放输出端接有环行器或隔离器的情况下，输出互调指标很容易实现。

项目培训（直放站工作原理及优化）直放站工作原理及优化鉴于今年省挪移公司对一类CQT点的指标极其重视，挪移公司对一类CQT点直接领导挂帅，由于部份一类点已安装直放站覆盖，且存在设备运行不稳定性，故本月项目结合实际，进行直放站优化培训，以期在日常测试过程中能充分利用掌握知识来解决问题，维持辖区内一类CQT点较高的指标水平。

一、 直放站的概念直放站，即是用于对无线信号进行中继放大转发的设备。

在挪移网络中，直放站是对宏基站的信号进行放大，而不是放大微蜂窝之类的信号。

在这里就存在一个“施主小区”的概念，所谓施主小区，即是信号被直放站进行放大的小区。

二、 直放站的用途在挪移通信网络中，可以通过使用各类直放站解决边远道路、小住宅区以及室内覆盖盲区，扩大覆盖范围。

特殊是这一两年起，直放站得到了迅速地发展。

现在，通过安装直放站以解决覆盖的场所普通是：高楼电梯、酒吧、娱乐广场、商场、酒店、工厂、有小段盲区的公路、铁路或者隧道以及小住宅区。

三、 直放站的分类直放站可以是室内安装，也可以是室外安装。

对于道路或者小村庄，直放站就是室外安装；而市区、城镇中的直放站基本是室内安装。

从类型上讲，直放站分选频直放站和宽带直放站。

选频直放站有2选频、4选频、6选频和最多8选频；而宽带直放站可以是整个900频段的放大，也可以是900频段中的某一频段。

选频直放站的价格与多少选频是相关的，2选频是最便宜的，而多选频则越贵。

所以，选取选频直放站时要考虑用户类型、话务量以及施主小区的频点数。

直放站，还分大功率和小功率的。

对于高楼电梯、大商场或者其它较大面积的室内覆盖，由于分布系统大、损耗多，所以普通需要33dBm满功率输出的直放站；而对于小酒吧之类，则可以是低功率的。

四、 直放站的组成普通来说，直放站包括：直放机、与BTS联系的天线、与MS联系的天线以及天线与直放机连接的馈线。

与BTS联系的天线，有八木天线和角反射天线。

在城区中，由于施主小区信号较强，所以普通是安装八木天线；而对于公路、铁路或者隧道，则是角反射天线，因为角反射天线有两个好处，有较强的方向性和较大的增益。
