在Word文档中插入CAD图形的简易实现方法

五步把图形导入到中
试验软件：、
第一步：在中把画好地图形背景颜色设置为白色
步骤：右键单击绘图区域任意处——单击“选项”，在打开地对话框中——单击“显示”、“颜色”在下拉列表中选“白色”——应用并关闭，回到“选项”对话框，确定即可；
第二步：更改图层颜色
步骤；打开图层特性管理器——按住健不放，点击第一个图层和最后一个图层可全选——把图层颜色设置为“黑色”——确定；
第三步：复制图形
步骤：先在中框选——点工具栏中“复制”或右键复制；
第四步：在中粘贴图形
步骤：直接点工具栏中“粘贴”图标（此时，工具栏中“复制”图标已为不可用地灰色显示），也可直接右键粘贴.
注意：粘贴图形时必须粘贴到表格外（原因见下项）；
第五步：设置对象格式
步骤：右键单击粘贴在中地图形（注意：若粘贴地图形在表格内，则没有这一项，切记！），在弹出地“设置对象格式”对话框中——点”版式”，选“衬于文字下方”——确定.这样，设置好格式后，图形就可以再中任意移动了.
提示：、还可在“设置对象格式”中点“图片”按钮——可任意裁剪上、下、左、右地白边而只留下你想要地图形部分，然后，把你调好地图形
移动到你想放置地表格中（注意：此时地八个空心圆点，可利用这
八个圆点任意调位置，否则，一旦移动定位后将无法再次移动图
形）；
、若发现图形不满意，也可以再次回到中修改，直至满意
步骤：在图形移动到表格之前，可以左键双击回到中修改，也可以右键单击，在对象列表中选“”即回到中修改——保存退出.回到
后，若看到好多斜线纹覆盖在你粘贴地图形上，只要关闭，这些
斜线纹就消失了，此时，若还需修改图形，再按上法打开修改并
保存即可.
经试验后，此过程已写得非常详细，至此五步法全搞掂啦，嘿嘿。

word怎么导入cad图
有时候由于工作需要在word文档中使用CAD编辑好的图纸，那么大家知道word怎么导入cad图吗?下面是店铺整理的word怎么导入cad图的方法，希望能给大家解答。

word导入cad图的方法：
打开CAD软件及图纸文件
选择并复制图纸部分(可用菜单命令或者Ctrl+C组合键)
打开WORD，在菜单命令中选择“选择性粘贴”，如果弹出菜单中没有“选择性粘贴”，点一下弹出菜单下面的伸缩按钮就有了。

“选择性粘贴”对话窗口有三种选择，对应三种结果。

粘贴结果的区别：
1、AutoCAD Drawing对象，结果如下，双击图片可以调用CAD 软件进行再次编辑。

调整图片放大缩小后仍然很清晰。

2、图片(Windows图元文件)。

图片放大缩小不影响清晰度，但是双击图片不能调用CAD进行编辑，可用WORD自带的绘图工具进行再次编辑。

3、位图。

这种方式原汁原味的把CAD编辑窗口粘贴过来了。

连背景及线条颜色也不变。

是位图格式(或者说已经像素化了)，放大缩小对图片质量有明显影响。

不能再次编辑。

这和用QQ屏幕截图或者PrtSc键截图效果类似。

在Word里面运用AutoCAD图形
在Word里面运用AutoCAD图形
在我们应用Word97／2000的时候，经常需要使用一些位图与矢量图片来弥补文字说明的不足。

虽然在Word中提供有“绘图”工具，用以进行编辑一些较为简单的图形，若需要用数学公式或离散数据来作函数曲线也可以使用Word提供的“对象”功能，通过MathCAD 等数学软件来绘制；但如果需要更复杂一些的图片(如机械装配图、零件图与建筑效果等图片)的时候，我们就可以使用AutoCAD提供的图片进行说明。

在Word中插入AutoCAD图片有两种方法：位图文件输出
在某些情况下，如果对图形精度要求不高的时候，就可采用位图文件形式输出。

在AutCADR14中有两种方法：
1、点击“工具”菜单的“系统设置”，将“系统设置”对话框“打印”选项卡进行相应的配置，然后在AutoCADR14的命令栏里输入“Plot”命令以输出位图文件即可(其图形格式有BMP、TGA、PCX 和TIFF等)。

2、在AutoCADR14的命令栏里键入“Export”命令以输出位图文件。

矢量图文件输出
如果对图形精度有一定的要求，可采用矢量图输出。

在Word97／2000中单击“插入”菜单的“对象”命令，从弹出的.“对象”对话框里选择“AutoCAD图形”，单击［确定］命令退出，即可进入AutoCADR14的编辑状态。

在AutoCADR14中用“Block”命令插入所需要的图形文件，单击“文件”菜单的“更新MicrosoftWord”命令，即可更新Word97／2000中的图形。

如何在word中添加cad
在我们做文件时，有时候需要在Word文档中添加CAD画出的图形。

特别是工科学生在做论文的时候经常需要插入一些CAD画出来的施工图、零件图以及坐标图等等，有些人用截图的方法插入，但是打印出来特别不清晰，下面大家一起看看插入CAD图形最正确的方法吧。

如何在word中添加cad
首先打开想要插入CAD图形的Word文档，执行“插入-对象”。

在弹出的对象窗口中选择“由文件创建”，然后点击“浏览”，插入你需要的CAD图形文件。

这时我们插入的图形在左边，怎么让它居中呢?在页面布局选项中，执行文字环绕，根据需要选择一种，比如上下型环绕。

然后执行“对齐-左右居中”就大功告成了，如果感觉图形小还可以自己调的大一些。

在文档中导入CAD图的技巧在文档中导入CAD图的技巧导语：计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。

CAD技术作为杰出的工程技术成就，已广泛地应用于工程设计的各个领域。

以下是关于在文档中导入CAD图的技巧，欢迎大家前来学习。

在文档中导入CAD图的技巧进入word文档，这里是word2013，当然，word2007及word2010操作类似。

点击菜单栏的“插入”。

点击“对象”后面的倒三角形，然后点击“对象J”。

弹出插入的相关选项，这里有几个CAD，是因为我安装了CAD2008、CAD212、CAD2014几个版本，当然，这里最上面的是最低的版本2008，最下面的'是CAD2014，如果你的只安装了一个CAD，那这里之后一个CAD选项，点击即可。

选择自己喜欢的CAD 版本，点击它选择，然后点击“确定”。

这时候会自动打开cad，并且新建一个cad图纸空间，要求绘制图纸。

打开绘制好的图纸，选中，然后点击“ctrl+c”，复制图纸内容。

注意，这里如果是粘贴到CAD外边，使用cad右边修改菜单的复制一般不起效。

使用“ctrl+v”，粘贴到刚才新建的cad图纸空间中，然后点击“ctrl+s”保存图纸，才会生效。

这时候图纸就粘贴进来了，不过，图纸显示的效果貌似不是自己期望的，因为在cad中显示什么样的效果，返回到word中就是什么效果，因此需要在cad中设置好。

在命令栏输入"z",然后点击“回车”，输入“E”，然后点击回车。

这时候最大化显示了。

使用组合键"ctrl+s"保存操作。

然后点击word回到word中。

这时候可以发现，一个图形就导入进来了，并且十分清晰，因为导入的是矢量图。

同时双击这个图形，就会进入cad编辑，十分方便。

CAD图插入word文档步骤
将CAD的图插入WORD文档中
第一步：打开所要插入的CAD图，点击CAD工具条上的窗口缩放图标
第二步：选择需要插入的图，此目的是要将图放大到在CAD画图区域内的最大范围，这里放大到最大，在word中才会显示最大，利于编辑。

第三步：将图放大到最大
第四步：在CAD框选需要插入的图片，在图上的任意蓝点上右击鼠标，点击“复制”
第五步：切换到word文档，在你需要插入图片的位置，右击鼠标，点击“粘贴”，即得到下面的插入word文档中的CAD图。

第六步：点击CAD图，点击出来的图框的右下角的小黑点，即可放大缩小图。

第七步：如果你要在图上输入文字，即点击图片，出现下面的图片工具条
第八步：点击此图标后会出现好几个选择，你点击“衬于文字下方”，这是图片就会在整个word文字的下方，在你进行文字编辑的时候图片的位置就不会受到影响了，如下图
这就是我编辑的文字，图片完全不受影响
如果有时你在点击回车键的时候，图片会跟着一起下移，你就点击图片，会出现下面的样子，然后左键按住不放，就可以移动图片，将图片往上移动一点，就可以了。

如何在word文档中很清晰的
插入CAD图形的最佳方法
（操作最简单快捷）
1、首先打开需转化成WORD文档的ＣＡＤ文件；
2、选择CAD里需转化成WORD文档的图形内容（全部或某部分），并点击工具栏“窗口缩放”将所选图形最大化。

3、将最大化的图形进行全框选（所选图形线条全部成虚线），右键单击CAD屏幕再点击“复制”，然后将CAD窗口最小化；
4、打开WORD文档，在需要插入CAD图形的位置点击一下（见光标），再点击WORD左上方“编辑”→“选择性粘贴”→“图片（windows图元文件）”；此时已出现需插入的CAD图形；
5、右键单击图形，选择“编辑图片”，此时出现“绘图画面”窗口；该窗口有四个选项即：“调整”、“扩大”、“缩放绘图”、“文字环绕”图标；
6、在“绘图画面”窗口点击“调整”，该图形自动去掉多余部分的空白；
7、在“绘图画面”窗口点击“缩放绘图”，可以任意调整图形的大小（鼠标准确点击图形的右下角拉大放小），调整成为最佳状态。

如有不明白的地方可加QQ：360995170共同探讨。

怎么在WORD中插入清晰CAD图形
推荐文章
怎么将CAD图形导入进WORD 热度： cad转换格式进word中的图解教程详解热度： cad图形怎样直接插入word文档热度： cad 怎样导入word文档编辑使用热度：cad图形如何直接插入word中热度：
有时候我们在WORD里面插入的CAD图形不清晰，那么大家知道怎么在WORD中插入清晰CAD图形吗?下面是店铺整理的怎么在WORD中插入清晰CAD图形的方法，希望能给大家解答。

在WORD中插入清晰CAD图形的方法
步骤一：对于下面的图形，首先按住鼠标左键拖动将图形选中。

步骤二：任意区域右键----剪切板----复制;或者直接用快捷键ctrl+c。

这样就将图片复制到了剪切板中。

步骤三：在任意区域右键(3-1)，然后点击选择性粘贴(3-2)，出现(3-3)所示的选择性粘贴对话框，选择(3-4)所示的图片(增强型图元文件)，点击确定(3-5)。

步骤四：选择性粘贴后的效果图如下，但是图片的外边框比较大。

步骤五：选择格式(5-1)---裁剪(5-2)---出现(5-3)的裁剪框，通过拉动鼠标就可以将图片多余的部分删除掉。

裁剪后的效果图如(5-4)所示。

步骤六：ctrl+c将图片复制，然后粘贴到word中。

粘贴后的效果图如下。

按住ctrl键，滑动鼠标中键可将图片放大，放大后的效果图
如第2张图，可见放大后依然很清晰。

达到了本文的目的。

步骤七：以上就是cad作的图片如何高清晰地导入到word的方法介绍，希望能对大家有所帮助!。

方法有三种，第一种，第二种是正常操作且很好用，第二种是麻烦的多的曲折的方法。

一、在word里选择插入--对象--AUTOCAD图形--确定。

打开一个CAD窗口。

在这个窗口中直接进行CAD操作或者打开一个编辑好的CAD图形，点保存，然后关闭CAD窗口，图形就以图片的形式进入了word。

调整一下图片大小位置就可以了。

二、全选整个图形，然后按Ctrl+C 键，打开word文档，按Ctrl+C 键，
其实就是一个复制－粘贴的过程．
三、打开AUTOCAD图形，最大化，用键盘上的“print screen“键抓图，关闭AUTOCAD，打开windows画图程序并粘贴，选中你要贴如word的图的范围，剪切，新建画图，粘贴，全选，反色，另存为。

然后打开word，选择插入--图片--来自文件，选中你刚保存的图片，调整一下位置和大小，完工。

全部手打完成，求采纳。

1、Word中插入cad图：
方法（1）：用软件截图再插入到Word中，不推荐此法，因为用这种方法图形模糊且不能编辑。

方法（2）：Word插入——对象——由文件创建——选择所需cad图，此法适用于一张cad中的所有图形同时插入Word中，不推荐此法。

方法（3）：打开cad图，选择所要插入的图形，复制，打开Word，粘贴。

推荐此法
注意：复制过来的cad图形一般都很小，而且还有没用的外边框，要进行拉伸放大和裁剪。

还要注意，先调整完后，再选择图片的版式，不然没法裁剪！
上图刚用方法（3）复制的cad图，比较小，选择图形，鼠标右击，选择裁剪，裁剪成合适位置，再拉伸放大。

或者先拉伸再裁剪。

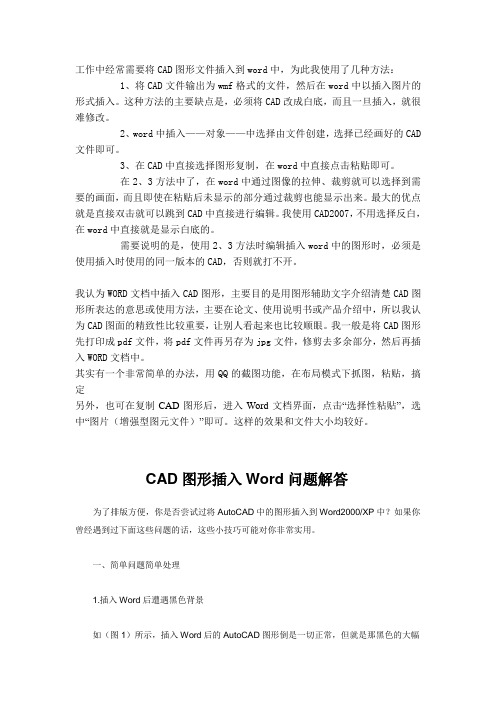

工作中经常需要将CAD图形文件插入到word中，为此我使用了几种方法：1、将CAD文件输出为wmf格式的文件，然后在word中以插入图片的形式插入。

这种方法的主要缺点是，必须将CAD改成白底，而且一旦插入，就很难修改。

2、word中插入——对象——中选择由文件创建，选择已经画好的CAD文件即可。

3、在CAD中直接选择图形复制，在word中直接点击粘贴即可。

在2、3方法中了，在word中通过图像的拉伸、裁剪就可以选择到需要的画面，而且即使在粘贴后未显示的部分通过裁剪也能显示出来。

最大的优点就是直接双击就可以跳到CAD中直接进行编辑。

我使用CAD2007，不用选择反白，在word中直接就是显示白底的。

需要说明的是，使用2、3方法时编辑插入word中的图形时，必须是使用插入时使用的同一版本的CAD，否则就打不开。

我认为WORD文档中插入CAD图形，主要目的是用图形辅助文字介绍清楚CAD图形所表达的意思或使用方法，主要在论文、使用说明书或产品介绍中，所以我认为CAD图面的精致性比较重要，让别人看起来也比较顺眼。

我一般是将CAD图形先打印成pdf文件，将pdf文件再另存为jpg文件，修剪去多余部分，然后再插入WORD文档中。

其实有一个非常简单的办法，用QQ的截图功能，在布局模式下抓图，粘贴，搞定另外，也可在复制CAD图形后，进入Word文档界面，点击“选择性粘贴”，选中“图片（增强型图元文件）”即可。

这样的效果和文件大小均较好。

CAD图形插入Word问题解答为了排版方便，你是否尝试过将AutoCAD中的图形插入到Word2000/XP中？如果你曾经遇到过下面这些问题的话，这些小技巧可能对你非常实用。

一、简单问题简单处理1.插入Word后遭遇黑色背景如（图1）所示，插入Word后的AutoCAD图形倒是一切正常，但就是那黑色的大幅背景看起来不那么令人舒服，这是什么原因呢?原来这是因为AutoCAD中的默认显示属性设置有问题，设置使用黑色的背景是为了让用户在绘图时减少眼睛的疲劳，毕竟没有几个人吃得消连续几个小时盯住白色的屏幕哟!图1知道了问题的根源所在，解决的办法就简单多了，在AutoCAD R14的“Tools”菜单下点击“Preferences→Display”对话框（图2），再点击“Colors”按钮，然后在“AutoCAD Window Colors”中选择白色即可。

在WPS文档中插入CAD图形
AutoCAD2010中打开dwg——→选择需要的图形范围并满屏放大——→Copy需要的图形范围——→转到WPS文档——→右键——→选择性粘贴
——→点击“AutoCAD Drawing对象”
——→双击粘贴的图形，可进入AutoCAD2010中进行编辑，范围缩放及其它任何编辑均可。

——→在粘贴的图形处，右键，选择无线条颜色可消除边框线，“版式”一般选浮于文字上方。

（下面有图形可供练习）
带有××
止水片的穿墙螺杆聚合物砂浆
嵌缝油膏水泥砂浆
下图为“ZWCAD Drawing 对象”粘贴进入的结果（比AutoCAD 的小）
聚合物砂浆
嵌缝油膏迎
水
面
水泥砂浆带有80×80×5止水片的穿墙螺杆。

在word文档里怎么加入cad
在word文档中如何把cad图形加入进来呢?下面店铺告诉大家在word文档里怎么加入cad，一起来学习吧。

在word文档里怎么加入cad的方法：
第一步：先打开需要导出的CAD图形，然后将背景色设置为白色，这样便于在word文件中设置白底黑线的图形文件
第二步：然后点击确定，整体背景色显示为白色，点击-----文件------输出-------弹出对话框选择文件类型------图元文件(*.wmf)--------保存
第三步：鼠标变化为捕捉方块，点击方块-----把要输出区域框选----回车----完成
第四步：打开word文件，点击----插入-----图片-----来自文件----然后在弹出的对话框中选择要导入的图形文件---点击确定
第五步：这时看到导入的图片图形部分小而空白处较多，点击word文件中的图形编辑器-----裁剪-----把图形放大(或缩小)到需要的尺寸。

cad图纸怎么导入wordCAD图纸怎么导入Word在日常工作中，我们经常会遇到需要将CAD图纸导入到Word文档中的需求。

将CAD图纸导入Word文档可以方便地与其他文档内容进行整合，同时也便于与他人共享和编辑。

本文将介绍几种常用的方法，帮助您将CAD图纸成功导入到Word文档中。

方法一：使用复制和粘贴功能最简单的方法就是使用复制和粘贴功能将CAD图纸导入到Word 文档中。

以下是具体的步骤：1. 打开CAD软件，并打开想要导入的CAD图纸。

2. 选择需要导入的CAD图纸的内容，可以使用鼠标或者相应的选择工具。

3. 使用快捷键Ctrl+C （或者在编辑选项卡中选择复制）将选中的CAD图纸内容复制到剪贴板中。

4. 打开Word文档，并将光标移动到需要插入CAD图纸的位置。

5. 使用快捷键Ctrl+V （或者在编辑选项卡中选择粘贴）将CAD图纸粘贴到Word文档中。

通过以上步骤，您可以简单快捷地将CAD图纸导入到Word文档中。

但需要注意的是，通过这种方法导入的CAD图纸是以图片形式存在的，无法进行进一步的编辑和修改。

方法二：使用OLE对象如果您希望在Word文档中能够对CAD图纸进行编辑和修改，可以使用OLE（Object Linking and Embedding）对象的方式将CAD图纸导入到Word文档中。

以下是具体的步骤：1. 打开Word文档，并将光标移动到需要插入CAD图纸的位置。

2. 在菜单栏中选择“插入”选项卡，然后在“文本”组中选择“文字框”。

3. 在弹出的菜单中选择“对象”选项，然后选择“从文件”。

4. 在弹出的对话框中找到并选择需要导入的CAD图纸文件，然后点击“插入”。

5. 接着会弹出一个对话框，您可以选择如何显示CAD图纸，包括“链接到文件”、“嵌入”和“连接与嵌入”等选项。

6. 确定您的选择后，点击“OK”按钮，CAD图纸将会被导入到Word文档中。

通过以上步骤，您可以将CAD图纸以OLE对象的形式导入到Word文档中。
