目录一、概述 (1)二、结构说明 (1)三、性能参数 (3)四、泵的装备与安装 (9)五、操作与使用 (10)六、可能发生的故障及其排除方法 (11)七、泵的外形图及尺寸表 (12)八、安装图和尺寸表 (14)九、成套供应范围 (18)一、概述IS系列单级单吸清水离心泵，是全国水泵行业首批采用国际标准联合设计的新系列产品，具有性能参数范围广、效率高、结构紧凑，“三化”水平高和维修方便等优点。
IS系列单级单吸清水离心泵，使用于工矿、城镇，给排水和农田排灌。
输送温度不高于80℃的清水或物理、化学性质类似于水的其他液体。
其性能参数范围：流量Q:6.3—400m3/h ，扬程H：5－125m ，转速n:2900r/min和1450r/min两种。
IS系列单级单吸清水离心泵共有二十九种基本型，为了满足用户更多额不同系性能要求，我厂采用了车扯小基本型叶轮外径的方法，从而加密了IS系列泵性能型谱，使用户对IS泵的选择更加灵活自如。
型号意义机械密封切割降速叶轮外径扯小序号叶轮名义直径（㎜）泵吐出口直径（㎜）泵吸入口直径（㎜）采用ISO国际标准的单级单吸离心清水泵二、机构说明IS系列单级单吸清水离心泵，是根据国际标准ISO2858、ISO3069和ISO3661所规定的额定性能和尺寸设计的，起主要零部件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。
该系列泵为后开门结构，其优点是：转子部件检修或更换，无需拆卸管道。
转子部件由悬架部件支承着（请参考IS泵结构图）。
泵轴方向的平衡：轴方向力较大的泵，叶轮设有平衡孔，残余轴向力由轴承承受。
轴封型式：泵的轴向密封采用软填料和机械密封两种型式；在轴通过调料腔的部位，装有轴套（易损件），方便用户更换。
传动方式：泵的传动是通过联轴器与电动机直联；从传动方向看，泵为顺时针方向旋转。
IS泵结构图三、性能参数水泵安装高度的估算：H S Z≤H a－H v－△h s-(NPSH)-0.3米式中：H S Z－泵的安装高度，单位：米水柱。

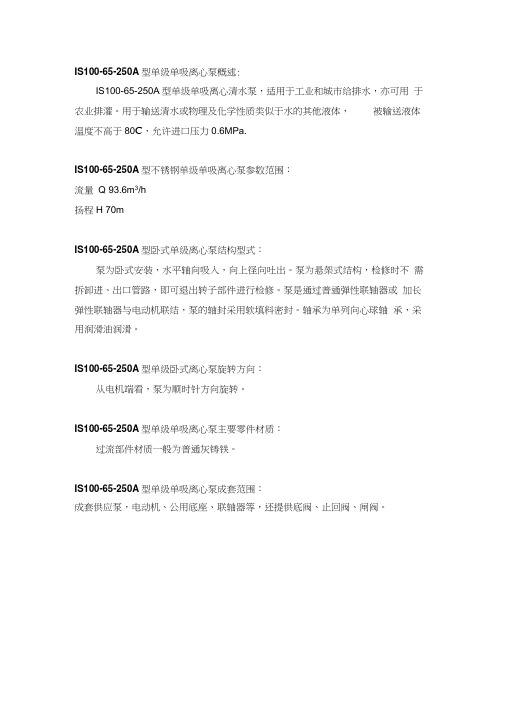

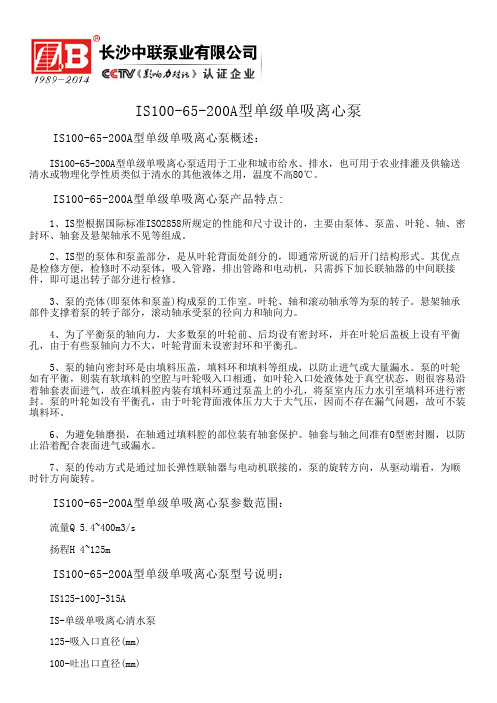

IS100-65-250A型单级单吸离心泵概述:IS100-65-250A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80C，允许进口压力0.6MPa.IS100-65-250A型不锈钢单级单吸离心泵参数范围：流量Q 93.6m3/h扬程H 70mIS100-65-250A型卧式单级离心泵结构型式：泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS100-65-250A型单级卧式离心泵旋转方向：从电机端看，泵为顺时针方向旋转。
IS100-65-250A型单级单吸离心泵主要零件材质：过流部件材质一般为普通灰铸铁。
IS100-65-250A型单级单吸离心泵成套范围：成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
母亲的眼神是那么的慈爱，自打儿女呱呱坠地起，那一抹温柔的眼眸，就有如一道无形的细线，系在儿女的身上，儿女走到哪里，母亲的牵挂就延伸到哪里。
冬天怕儿女冻着了，夏天怕儿女热着了；晴天怕儿女晒着了，雨天怕儿女淋着了……担忧似乎就是母亲的专利，操心好像就是母亲的代名词。
俗话说得好儿行千里母担忧”若想让母亲不为儿女担忧，不为儿女操心，那似乎是毫不可能的事。
所以，母亲就习惯性地用她那无言的牵挂，默默地守护着自己的儿女，寸步不离。
无论什么时候，母亲都不会嫌弃自己的儿女，不会置自己的儿女于不顾。
母亲像蜡烛，燃烧自己，只为照亮儿女的人生路；母亲像雨伞，挡住狂风暴雨的吹打，只为给儿女一份温暖；母亲像孺子牛，用自己的血汗，哺育儿女茁壮成长。
母亲是山，总能包容儿女的过错；母亲是水，总能涤尽儿女心灵的污垢；母亲是树，总想为儿女洒下一片阴凉；母亲是路，总是尽力为儿女铺就一条阳光大道。
离心泵型号及参数大全离心泵是一种常见的水泵，广泛应用于工业、农业、建筑等领域。
它通过离心力将液体送出，是一种流体输送设备。
离心泵的型号和参数对于选择和使用具有重要意义。
下面将介绍一些常见的离心泵型号及其参数。
1. 型号一，IS离心泵。
IS离心泵是单级、单吸、离心式泵，适用于输送清水及物理化学性质类似于清水的液体。
其参数包括流量、扬程、效率等。
在选型时，需要根据具体的工况要求，结合泵的性能曲线来选择合适的型号和参数。
2. 型号二，S单级双吸离心泵。
S单级双吸离心泵是一种双吸口、单级、离心式泵，适用于输送清水及物理化学性质类似于清水的液体。
其参数包括流量、扬程、效率等。
在选型时，需要考虑泵的叶轮直径、转速等参数，以确保泵的性能满足工况要求。
3. 型号三，D多级离心泵。
D多级离心泵是一种多级、单吸口、离心式泵，适用于输送清水及物理化学性质类似于清水的液体。
其参数包括流量、扬程、效率等。
在选型时，需要考虑泵的叶轮数量、级数、轴功率等参数，以确保泵的性能和可靠性。
4. 型号四，DL立式多级离心泵。
DL立式多级离心泵是一种立式、多级、单吸口、离心式泵，适用于输送清水及物理化学性质类似于清水的液体。
其参数包括流量、扬程、效率等。
在选型时，需要考虑泵的结构特点、轴功率、NPSH等参数，以确保泵的性能和运行稳定性。
5. 型号五，IR热水离心泵。
IR热水离心泵是一种适用于输送温度不超过150℃的热水及物理化学性质类似于热水的液体。
其参数包括流量、扬程、效率等。
在选型时，需要考虑泵的耐热性能、密封形式、轴封冷却方式等参数，以确保泵在高温环境下的可靠运行。
以上是一些常见的离心泵型号及其参数介绍，不同型号的离心泵具有不同的特点和适用范围。
在选择和使用离心泵时，需要充分了解工况要求，结合泵的性能曲线和参数，进行合理的选型和使用，以确保泵的正常运行和长期稳定性。
希望以上内容能够对大家有所帮助。

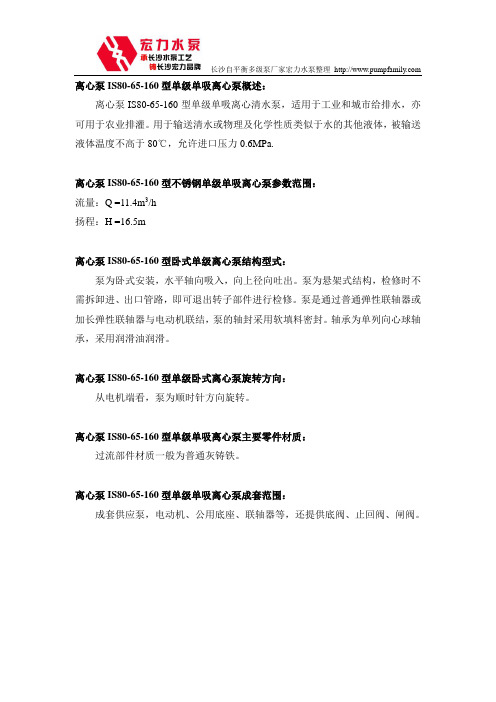

长沙自平衡多级泵厂家宏力水泵整理 离心泵IS80-65-160型单级单吸离心泵概述：
离心泵IS80-65-160型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
离心泵IS80-65-160型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
离心泵IS80-65-160型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
离心泵IS80-65-160型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
离心泵IS80-65-160型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
离心泵IS80-65-160型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
长沙自平衡多级泵厂 IS80-65-160A型单级单吸离心泵概述：
IS80-65-160A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS80-65-160A型不锈钢单级单吸离心泵参数范围：
流量Q 45.6m3/h
扬程H 26.6m
IS80-65-160A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS80-65-160A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS80-65-160A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS80-65-160A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
长沙自平衡多级泵厂家宏力水泵整理 IS50-32-160泵型单级单吸离心泵概述：
IS50-32-160泵型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS50-32-160泵型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
IS50-32-160泵型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS50-32-160泵型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS50-32-160泵型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS50-32-160泵型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
IS IR目录概述 (1)型号说明 (1)性能范围 (1)设计特点 (1)结构说明 (2)结构图 (2)性能参数表 (3)概述IS型单级单吸离心泵：适用于工业和城市给水、排水，亦可用于农业排灌。
供输送清水或物理及化学性质类似清水的温度不高于80℃的液体。
IR型单级单吸离心泵：供输送120℃以下的热水，以及物理、化学性质类似于热水的、温度在120℃以下的其它液体。
型号说明如：80－65－160的普通型表示为IS80－65－160热水型表示为IS80－65－160性能范围流 量: 6.3～400m3/h扬 程: 5～125m转 速: 2900r.p.m和1450r.p.m温 度: IS型泵80℃以下；IR型泵120℃以下轴 封: 软填料密封或机械密封法兰标准： JB78转 向： 从泵入方向看为逆时针旋转设计特点IS型泵是靠国际标准设计的节能产品。
IR型是IS型变型产品。
通过在填料菡体外围加冷却水提高了输送介质温度。
两个系列泵具有相同的水力性能和安装尺寸。
结构说明泵的结构采用国际上通用的后开门结构，在维修时只需拧下泵盖的泵体联接螺栓就可以取下整个转子部件，而泵体与管路之间不需拆卸。
IR型泵泵盖外围有冷却水接管，工作时通入自来水冷却即可。
泵的泵体，泵盖均装有密封环，与叶轮密封面形成较小的间隙；填料菡体内中间部位有填料环通过中孔与压力水相通，其两边有软填料密封；轴套用来护轴，表面磨损后要进行更换，与轴的配合面上有O型密封圈密封。
泵与电机之间通过爪型弹性联轴联结；泵出口可装变径管，变径后排出口管径及法兰联结尺寸与吸入口相同。
结构图1、泵体式2、泵盖3、叶轮4、轴5、密封环6、叶轮螺母7、制动垫圈8、轴套9、填料压盖 10、填料环 11、填料 12、悬架轴承部件 13、热水泵环盖 14、轴承压盖 15、轴承 16、悬架支架性能参数表转速流量 扬程 效率 功率P(ｋＷ) 必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ 电机功率ｋＷ m 7.52.08 22 47 0.96 2 12.53.47 20 60 1.13 2 IS(IR)50-32-125154.17 18.5 60 1.26 2.22 IS(IR)50-32-125A 290010 2.78 16 60 0.724 1.1 2 3.751.04 5.4 43 0.13 2 6.3 1.74 5 54 0.16 2 IS(IR)50-32-125J 1450 7.52.08 4.6 55 0.17 0.55 2 7.52.08 34.3 44 1.59 2 12.53.47 32 54 202 2 IS(IR)50-32-16015 4.17 29.6 56 2.16 3 2.5 IS(IR)50-32-160A 10.9 3.03 28 54 1.55 2.2 2 IS(IR)50-32-160B29009.38 2.61 24 54 114 1.5 2 3.751.04 8.5 35 0.25 2 6.3 1.74 8 48 0.29 2 IS(IR)50-32-160J 1450 7.52.08 7.5 49 0.31 0.55 2.5 7.52.08 52.5 38 2.82 2 12.53.47 50 48 3.54 2 IS(IR)50-32-20015 4.17 48 51 3.95 5.5 2.5 IS(IR)50-32-200A 11.5 3.13 45 48 2.87 4 2 IS(IR)50-32-200B 10 2.78 40 48 2.87 3 2 IS(IR)50-32-200C29009 2.5 36 48 1.83 2.2 2 3.751.04 13.1 33 0.41 2 6.3 1.74 12.5 42 0.51 2 IS(IR)50-32-200J 1450 7.5 2.08 12 44 0.56 0.75 2.5 7.52.08 82 28.5 5.87 2 12.53.47 80 38 7.16 2 IS(IR)50-32-25015 4.17 78.5 41 7.83 11 2.5 IS(IR)50-32-250A 11.72 3.26 75 38 6.292 IS(IR)50-32-250B 290010.94 3.04 70 38 5.48 7.52 IS(IR)50-32-250C 10.16 2.82 65 38 4.732 IS(IR)50-32-250D 9.38 2.61 60 38 4.02 5.52 IS(IR)50-32-250E29008.56 2.39 55 38 3.38 4 2 3.751.04 20.5 23 0.91 2 6.3 1.74 20 32 1.07 2 IS(IR)50-32-250J 1450 7.52.08 19.5 35 1.14 1.5 2.5 154.17 21.8 58 1.54 2 25 6.94 20 69 1.97 2.5 IS(IR)65-50-125 2900 308.3318.5682.223 3性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/min m 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷ mIS(IR)65-50-125A290020 5.56 16 69 1.26 1.52.5 7.52.08 5.35 53 0.21 2 12.53.47 5 64 0.27 2 IS(IR)65-50-125J 1450 154.17 4.7 65 0.3 0.552.5 154.17 35 54 2.65 2 25 6.94 32 65 3.35 2 IS(IR)65-50-16030 8.33 30 66 3.71 5.5 2.5 IS(IR)65-50-160A 21.9 6.08 28 65 2.56 3 2 IS(IR)65-50-160B290018.8 5.22 24 65 1.88 2.2 2 7.52.08 8.8 50 0.36 2 12.53.47 8 60 0.45 2 IS(IR)65-50-160J 1450 154.17 7.2 60 0.49 0.75 2.5 154.17 53 49 4.42 2 25 6.94 50 605.67 2 IS(IR)65-40-20030 8.33 47 61 6.29 7.5 2.5 IS(IR)65-40-200A 22.5 6.25 45 60 4.592 IS(IR)65-40-200B 20 5.56 40 60 3.63 5.52 IS(IR)65-40-200C290018 5 36 60 2.94 4 2 7.52.08 13.2 43 0.63 2 12.5 3.47 12.5 55 0.77 2 IS(IR)65-40-200J 1450 154.17 11.8 57 0.85 1.1 2.5 154.17 82 37 9.05 2 25 6.94 80 50 10.89 2 IS(IR)65-40-250 308.33 78 53 12.02 15 2.5 IS(IR)65-40-250A23.4 6.5 75 50 9.052 IS(IR)65-40-250B 21.8 6.08 70 50 7.89 112 IS(IR)65-40-250C 20.3 5.64 65 50 6.81 7.5 2 IS(IR)65-40-250D 18.7 5.21 60 50 5.8 7.5 2 IS(IR)65-40-250E290017.9 4.78 55 50 4.87 5.5 2 7.52.08 21 35 1.23 2 12.53.47 20 46 1.48 2 IS(IR)65-40-250J 1450 154.17 19.4 48 1.65 2.2 2.5 154.17 127 28 18.5 2.5 25 6.94 125 40 21.3 2.5 IS(IR)65-40-31530 8.33 123 44 22.8 30 3 IS(IR)65-40-315A 23.5 6.53 117.540 18.8 22 2.5 IS(IR)65-40-315B 22 6.11 110 40 16.52.5 IS(IR)65-40-315C290020.55.69102.54014.318.52.5性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm IS(IR)65-40-315D195.28954012.32.5 IS(IR)65-40-315E290017.5 4.86 87.5 40 10.43 152.5 7.52.08 32.3 25 2.63 2.5 12.53.47 32 37 2.94 2.5 IS(IR)65-40-315J145015 4.17 31.7 41 3.16 43 308.33 22.5 64 2.87 3 5013.920753.633IS(IR)80-65-1256016.7 18 74 3.98 5.5 3.5 IS(IR)80-65-125A290040 11.1116 75 2.33 33 154.175.6 55 0.42 2.5 256.94 5 71 0.48 2.5 IS(IR)80-65-125J145030 8.33 4.5 72 0.51 0.75 3 308.33 36 61 4.82 2.5 50 13.9 32 73 5.97 2.5 IS(IR)80-65-16060 16.7 29 72 6.59 7.5 3 IS(IR)80-65-160A 43.8 12.1728 73 4.57 5.5 2.5 IS(IR)80-65-160B290037.5 10.4224 73 3.36 4 2.5 154.17 9 55 0.67 2.5 25 6.94 8 69 0.79 2.5 IS(IR)80-65-160J145030 8.33 7.2 68 0.86 1.5 3 308.33 53 55 7.87 2.5 50 13.9 50 59 9.87 2.5 IS(IR)80-50-2006016.7477110.815 3IS(IR)80-50-200A 45 12.5 45 69 7.79 112.5 IS(IR)80-50-200B 40 11.1140 69 6.322.5IS(IR)80-50-200C290036 10 36 69 5.12 7.52.5 154.17 13.2 51 1.06 2.5 20 6.94 12.5 65 1.31 2.5 IS(IR)80-50-200J145030 8.33 11.8 67 1.44 2.23 308.33 84 52 1.32 2.5 50 13.9 80 63 17.3 2.5 IS(IR)80-50-2506016.7 75 64 19.2 22 3 IS(IR)80-50-250A46.8813.02756315.2118.5 2.5IS(IR)80-50-250B 43.75 12.1570 63 13.32.5IS(IR)80-50-250C 40.63 11.2965 63 11.4 152.5 IS(IR)80-50-250D 37.5 10.4260 63 9.732.5 IS(IR)80-50-250E290034.389.5555638.18112.5性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 154.17 21 49 1.75 2.5 25 6.94 20 60 2.27 2.5 IS(IR)80-50-250J 1450 30 8.33 18.8 61 2.52 33 308.33 128 41 25.5 2.5 50 13.9 125 54 31.5 2.5 IS(IR)80-50-315 6016.7 123 57 35.3 37 2.5 IS(IR)80-50-315A47 13.06117.554 27.8 37 2.5 IS(IR)80-50-315B 44 12.22110 54 24.42.5 IS(IR)80-50-315C 41 11.39102.554 21.2 302.5 IS(IR)80-50-315D 38 10.5695 54 18.2 22 2.5 IS(IR)80-50-315E290035 9.72 87.5 54 15.4 18.5 2.5 154.17 32.5 39 3.4 2.5 25 6.94 32 52 4.19 2.5 IS(IR)80-50-315J 1450 30 8.33 31.5 56 4.65.5 3 6016.7 24 67 5.86 4 100 27.8 20 78 7 4.5 IS(IR)100-80-12512033.3 16.5 74 7.28 11 5 IS(IR)100-80-125A 290089.4 24.8316 78 5 7.5 4.5 308.33 6 64 0.77 2.5 50 13.9 5 75 0.91 2.5 IS(IR)100-80-125J 1450 60 16.7 4 71 0.92 1.5 3 6016.7 36 70 8.42 3.5 100 27.8 32 78 11.2 4 IS(IR)100-80-160120 33.3 28 75 12.2 15 5 IS(IR)100-80-160A 81.5 22.6428 78 8.6 11 4 IS(IR)100-80-160B290075 20.8324 78 6.3 7.5 4 308.33 9.2 67 1.12 2 50 13.9 8 75 1.45 2.5 IS(IR)100-80-160J 1450 60 16.7 6.8 71 1.57 2.2 3.5 6016.7 54 65 13.6 3 100 27.8 50 76 17.9 3.6 IS(IR)100-65-200120 33.3 47 77 19.8 22 4.8 IS(IR)100-65-200A 90 25 45 76 14.5 18.5 3.6 IS(IR)100-65-200B 80 22.2240 76 11.5 15 3.6 IS(IR)100-65-200C290072 20 36 76 9.3 11 3.6 308.33 13.5 60 1.84 20 50 13.9 12.5 73 2.33 20 IS(IR)100-65-200J 1450 6016.711.8742.614 2.5性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 6016.7 87 61 23.4 3.5 100 27.8 80 72 30.3 3.8 IS(IR)100-65-250 12033.3 74.5 73 33.3 374.8 IS(IR)100-65-250A93.75 26.0475 72 26.6 3.8 IS(IR)100-65-250B 87.5 24.3170 72 23.2 3.8 IS(IR)100-65-250C 81.25 22.5765 72 20.02 30 3.8 IS(IR)100-65-250D 75 20.8360 72 17.03 22 3.8 IS(IR)100-65-250E290068.75 19.1 55 72 14.3 18.5 3.8 308.33 21.3 55 3.16 2 50 13.9 20 68 4 2 IS(IR)100-65-250J 1450 60 16.7 19 70 4.44 5.5 2.5 6016.7 133 55 39.6 3 100 27.8 125 66 51.6 3.6 IS(IR)100-65-315 12033.3 118 67 57.5 75 4.2 IS(IR)100-65-315A94 26.11117.566 45.6 55 3.6 IS(IR)100-65-315B 88 24.44110 66 403.6 IS(IR)100-65-315C 82 22.78102.566 34.7 453.6 IS(IR)100-65-315D 76 21.1195 66 29.8 37 3.6 IS(IR)100-65-315E290070 19.4487.5 66 25.3 30 3.6 308.33 34 52 5.44 2 50 13.9 32 63 6.92 2 IS(IR)100-65-315J 1450 60 16.7 30 64 7.67 11 2.5 12033.3 57.5 67 28 4.5 200 55.6 50 81 33.6 4.5 IS(IR)125-100-200240 66.7 44.5 80 36.4 45 5 IS(IR)125-100-200A 180 50 45 81 27.21 37 4.5 IS(IR)125-100-200B 160 44.4440 81 21.51 30 4.5 IS(IR)125-100-200C2900144 40 36 81 17.43 22 4.5 6016.7 14.5 62 3.83 2.5 100 27.8 12.5 76 4.48 2.5 IS(IR)125-100-200J 1450 120 33.3 11 75 4.79 7.5 3 12033.3 87 66 43 3.8 200 55.6 80 78 55.9 4.2 IS(IR)125-100-250 24066.7 72 75 62.8 75 5 IS(IR)125-100-250A 187.5 52.8 75 78 49.14.2 IS(IR)125-100-250B 175 48.6170 78 42.8 554.2 IS(IR)125-100-250C 162.5 45.1465 78 36.9 45 4.2 IS(IR)125-100-250D2900 15041.67607831.437 4.2性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/min m 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm IS(IR)125-100-250E290013705 38.1955 78 26.4 304.2 6016.7 21.5 63 5.59 2.5 100 27.8 20 76 7.17 2.5 IS(IR)125-100-250J 1450 120 33.3 18.5 77 7.84 113 12033.3 132.560 72.1 4 200 55.6 125 75 90.8 4.5 IS(IR)125-100-315 24066.7 120 77 101.9 110 5 IS(IR)125-100-315A188 52.22117.575 80.24.5 IS(IR)125-100-315B 176 48.89110 75 70.3 904.5 IS(IR)125-100-315C 164 45.56102.575 61.14.5 IS(IR)125-100-315D 152 42.2295 75 52.5 754.5 IS(IR)125-100-315E2900140 38.8987.5 75 44.5 55 4.5 6016.7 33.5 58 9.4 2.5 100 27.8 32 73 11.9 2.5 IS(IR)125-100-315J 1450 120 33.3 30.5 74 13.5 15 3 6016.7 52 53 16.1 2.5 100 27.8 50 65 21 2.5 IS(IR)125-100-400120 33.3 48.5 67 23.6 30 3 IS(IR)125-100-400A 90 25 45 65 17 22 2.5 IS(IR)125-100-400B 80 22.2240 65 13.42.5 IS(IR)125-100-400C145072 20 36 65 10.89 152.5 12033.3 22.5 71 10.4 3 200 55.6 20 81 13.5 3 IS(IR)150-125-25024066.7 17.5 78 14.7 18.5 3.5 IS(IR)150-125-250A 1450160 44.4416 81 8.6 11 3 12033.3 34 70 15.86 2.5 200 55.6 32 79 22.08 2.5 IS(IR)125-125-315240 66.7 29 80 23.71 30 30 IS(IR)150-125-315A 175 48.6128 79 16.9 22 2.5 IS(IR)150-125-315B1450150 41.6724 79 12.4 15 2.5 12033.3 53 62 27.9 2 200 55.6 50 75 36.3 2.8 IS(IR)150-125-400240 66.7 46 74 40.6 45 3.5 IS(IR)150-125-400A 180 50 45 75 29.4 37 2.8 IS(IR)150-125-400B 160 44.4440 75 23.2 30 2.8 IS(IR)150-125-400C145014440367518.822 2.8性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 24066.7 22.6 70 21.1 3.6 400 111.120 83 26.2 4.6 IS(IR)200-150-250 1450 460127.817.2 79 27.3 374.9 IS(IR)200-150-250A 320 88.8916 83 16.8 22 4.6 24066.7 37 70 34.6 3 400 111.132 82 42.5 3.5 IS(IR)200-150-315460127.828.5 80 44.6 55 4 IS(IR)200-150-315A 350 97.2 28 82 32.5 37 3.5 IS(IR)200-150-315B1450300 83.3324 82 23.4 30 3.5 24066.7 55 74 48.6 3 400 111.150 81 67.2 3.8 IS(IR)200-150-400460 127.845 76 74.2 90 3.5 IS(IR)200-150-400A 360 100 45 81 57.2 75 3.8 IS(IR)200-150-400B 320 89.8940 81 43 55 3.8 IS(IR)200-150-400C145028880368134.8445 3.8。
■ 用途及特点IS、IR型泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。
它广泛适用于工农业及城市、排水、消防供水等。
IS、IR 型泵系根据国际标准 IS02858 所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。
它是我国推广的节能泵类产品之一。
本泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。
IS、IR 型泵通用性广，全系列共 140 种规格，但只用四种轴；同一规格的轴，轴承，轴封，叶轮紧固件等均能互换；全系列泵的悬架也只有四种。
泵转速分为 2900 和 1450 转／分两种。
性能如下：2900 转／分1450 转／分最大流量：240 米 3／分400 米 3／分最高总扬程：l25 米55 米最高转速：3500 转／分(用于 60 调波电源时，叶轮直径有所减少)最高工作温度：80℃允许吸入管路压力 0.3MPa，泵的最高使用压力 1.6MPa。
■ 型号意义说明■ 结构说明本泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。
悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。
泵通过弹性联轴器由电动机直接驱动。
涡室、脚、进水法兰和出水法兰铸成一个整体。
■ 离心泵结构图1 2 3 4 5 6 7 8 9 10 11 12泵体泵盖叶轮轴密封环叶轮螺母止动垫圈轴套填料压盖填料环填料悬架轴承部件■ 工作性能表转速n 型号(r／min)流量Q(ma／h)7.52900 50-32-125145012.5 15 3.756.37.5 6.722900 50-32-125A145011.2 13.4 3.365.66.77.52900 50-32-160145012.5 15 3.756.37.5 7.O22900 50-32-160A145011.7 14 3.51 5.9 7.O2 6.52900 50-32-160B145010.8 13 3.255.46.57.52900 50-32-200145012.5153.756.32.O83.474.171.O41.7412.5420.510.75 2.O5048 3.45 5.5 2.O1982DA-8X61.56480.18O.22扬程(L／s) H(m)效率h(％) 轴功率pa功率(kw)电机功率叶轮必需汽蚀名义(NPSH)(M) 直径(mm)可代替老产品型号2.O83.474.171.O41.742.O81.863.113.740.931.561.862.O83.474.171.O41.742.O81.953.253.90.971.641.951.813.Ol3.622454 1.32 1.51377480.230.40 2.O28 2.21482DA-8X38480.290.55 2.O2DA-8X43254 2.O23 2.O1584540.O40.2211/2B17A1660O.81 1.1116.511/2BA-6A5540.160.55 2.O2060 1.13 2.2 2.O130 11/2BA-611/2B-177.5 7.O22900 50-32-200A145011.7 14 3.51 5.9 7.O2 6.532900 50-32-200B145010.81 3.1 3.265.46.537.52900 50-32-250145012.5 15 3.756.37.5 7.O22900 50-32-250A145011.7 14 3.515.96.53 6.532900 50-32-250B145010.8 13.1 3.265.46.53 152900 65-50-125145025 30 7.5 12.5 15 13.465-50-125A290022.426.92.O81.953.253.90.971.641.951.813.Ol3.63.0.911.51.812.O83.474.171.O41.742.O81.953.253.90.971.641.811.813.Ol3.630.911.51.814.176.948.332.083.474.173.736.227.461669 1.42 2.2 2.O116.52BA-9A5640.270.5528192069 1.973 2.O1302BA-1915320.69 1.1 2.O6038 4.65 5.5 2.O216.52DA-8X717.5320.88 1.5 2.Ol7038 5.877.5 2.O2342DA-8X82032 1.O7 1.5 2.O2DA-8X980387.1611 2.O25040D40X29.5420.40.55 2.O3848 2.343 2.O172.52DA11420.330.55 2.O4448 2.914 2.O185.52DA-8X56.72 145011.213.4152900 65-50-160145025 30 7.5 12.5 15 142900 65-50-160A145023.428711.7141.863.113.734.176.948.332.O83.474.173.896.56.481.943.253.897600.370.55 2.O2B31h2865 2.734 2.O1482BA-6A8600.450.75 2.O28313265 3.35 5.5 2.O158.52BA-64640.190.22 2.O2B19A■ 工作性能表型号转速n(r/min)流量Q(m3/h) (1／S)13290065-50-160B145021.7 26 6.5 10.8 13 152900 65-40-200145025 30 7.5 12.5 15 142900 65-40-200A145023.4 28 7 11.7 14 1365-40-200B290021.7263.626.037.231.83.013.624.176.948.332.083.474.173.896.56.481.943.253.893.626.037.233860 3.764 2.0174.5 50D-8×411550.630.75 2.04460 4.67 5.5 2.0187.5 50D-8×512.5550.77 1.1 2.05060 5.677.5 2.020050D-8×66600.290.40 2.02B31B2465 2.193 2.0137.52BA-6B扬程H(m)效率h.(％)功率(kw)轴功率电机功pa率必需汽蚀余量叶轮名义可代替老产品型号(NPS'H)r(m) 直径6.5 145010.813152900 65-40-250145025 30 7.5 12.5 15 142900 65-40-250A145023.4 28 7 11.7 14 132900 65-40-250B145021.7 26 6.5 10.8 13 152900 65-40-315145025 30 7.5 12.5 15 14.32900 65-40-315A145023.9 28.7 7.17 11.9 14.3 13.62900 65-40-315B145022.7 27.2 6.8 11.3 13.665-40-315C290012.81.83.013.624.176.948.332.083.474.173.806.56.481.943.253.893.626.037.231.83.013.624.176.948.332.083.474.173.986.647.961.993.323.983.786.37.561.893.153.783.57924011.515 2.525.837 2.23 2.51034015.918.5 2.528650D-32×328.537 2.574 2.51144018.622 2.53013237 2.944 2.51254021.330 2.531550D-32×415480.9 1.1 2.06053 6.77.5 2.022050D-8×717.548 1.17 2.2 2.070538.4211 2.0237.5 50D-8×92046 1.48 2.2 2.0805010.8915 2.02542DA-8×99.5550.510.55 2.021.452.76.43 145010.712.8302900 80-65-125145050 60 15 25 30 27.32900 80-65-125A145044.7 54.5 13.6 22.4 27.3 302900 80-65-160145050 60 15 25 30 282900 80-65-160A145046.8561423.4285.947.141.782.973.578.3313.916.74.176.948.337.5712.415.23.796.227.578.3313.916.74.176.938.337.781315.63.96.57.787690.640.75 2.53833A2873 4.87 5.5 2.51573BA-9A8690.791.53273 5.977.5 2.51683BA-94710.360.55 2.53819A1675 2.724 3.0124.53BA-13A5710.480.75 2.53B192075 3.6 5.5 3.01373BA-323371.852.2 2.52702.53B33■ 工作性能表转速型号n(r／min) (ma／h) (1／S)262900 80-65-160B145043.3521321.7267.211214.53.66.037.216690.510.55 2.52B33B2473 3.364 2.5145.53BA-9B 流量Q扬程H(m)效率n(％)功率(kw)轴功率pa电机功率必需汽蚀余量(NPSH)r(m)叶轮名义直径(mm)可代替老产品型号30.2900 80-50-200145050 60 15 25 30 28.12900 80-50-200A145046.8 56.3 14.1 23.4 28.1 26.12900 80-50-200B145043.3 52.3 13.1 21.7 26.1 302900 80-50-250145050 60 15 25 30 28.12900 80-50-250A145046.8 56.3 14.1 23.4 23.1 26.12900 80-50-250B145043.3 52.3 13.1 21.7 26.1 302900 80-50-31514505060158.3313.916.74.176.948.337.821315.73.916.57.827.621214.63.636.037.268.3313.916.74.176.948.337.821315.73.916.57.827.261214.63.636.037.268.3313.916.74.173252 4.195.5 2.54DA-8×81255431.537 2.5315100D-16×81560 1.47 2.2 2.54DA-8×4606311.215 2.5216.5 100D-16×417.560 1.863 2.5706314.218.5 2.52342060 2.273 2.54DA-8×5806317.322 2.5250100D-16×59.5650.87 1.1 2.53857B3869 6.557.5 2.51763BA-6B1165 1.081 1.5 2.53B57A44698.1511 2.5189.53BA-6A12565 1.31 2.2 2.53B5750699.8715 2.52023BA-625 30 28.72900 80-50-315A145047.7 57.3 14.3 23.8 28.7 27.22900 80-50-315B145045.4 54.5 13.6 22.7 27.2 25.72900 80-50-315C145042.9 51.4 12.9 21.4 25.7 602900 100-80-1251450100 120 30 50 60 53.72900 100-80-125A145089.4 107 26.9 44.7 53.7 602900 100-80-1601450100 120 30 50 60100-80-160A6.948.337.9613.315.93.986.627.967.5612.615.23.796.37.567.1411.914.33.575.947.1416.727.833.38.3313.916.71524.829.87.4612.41516.727.833.38.3313.916.7875 1.45 2.2 2.54B35327811.215 4.01704BA-124750.650.75 2.54820A1678 5.037.5 4.5124.54BA-18A5750.91 1.5 2.5482020787.011 4.51394BA-1823 2.634 2.592541722 2.527025.852 3.14 5.5 2.51035423.630 2.528628.552 3.66 5.5 2.54DA-8×61145426.330 2.5301100D-16×6290056.193.515.62628789.1611 4.01594BA-12A11228145046.856.150 100-80-160B290083.510031.17.791315.613.923.22822.378 6.957.5 4.01424BA-12B775 1.19 1.5 2.54B35A■ 工作性能表型号转速n(r/min) (m3／h) (1／S)25100-80-160B145041.850602900 100-65-2001450100 120 30 50 60 56.12900 100-65-200A145093.5 112 28 46.8 56.12900 100-65-200B145052.3 86.6 10.5 26.2 43.3 52.3 602900 100-65-2501450100 120 30 50 60100-65-250A6.9611.613.916.727.833.38.3313.916.715.62631.17.791315.614.624.1297.261214.616.727.833.38.3313.916.72068 4.0 5.5 2.0807230.337 3.8255DA1-125×49.5 1.54 2.2389.941517711731.93447614.218.5190.54BA-8B12.573 2.334 2.04860A507617.922 3.62034BA-8A5.6750.85 1.1 2.54B35流量Q扬程H(m)效率n(％)功互轴功率pa&(kw)电机功率必需汽蚀叶轮名余量义直径(NPSH)r(m) (mm)可代替老产品型号34B60B290056.193.515.626707224.830 3.8238.511228 145046.856.152.32900 100-65-250B145086.6 105 26,2 43.3 52.3 602900 100-65-3151450100 120 30 50 60 57.32900 100-65-315A145095.5 114 28.7 47.7 57.3 54.52900 100-65-315B145090.8 109 27.2 45.4 54.5 51.42900 100-65-315C145085.8 103 25.7 42.9 51.4 1202900 125-100-20014502002406010012031.17.791315.614.624.1297.261214.616.727.833.38.3313.916.71626.531.87.9613.31615.225.230.27.5612.615.214.323.828.67.1411.914.333.355.666.716.727.833.312.576 4.487.5 2.56Sh-9508133.645 4.5216150S-502363 4.36 5.5 2.0.926632.537 3.6270.525.863 5.187.5 2.01036638.645 3.6286.5 125D-25×428.563 6.037.5 2.0114664555 3.6301.53263 6.9211 2.01256651.675 3.6315.5 125D-25×51568 2.63 2.0607219.722 3.8221DA1-125×317.568 3.274 2.01132900 125-100-200A1450187 225 56.3 93.5 113 1052900 125-100-200B1450173 209 52.4 86.5 105 1202900 125-100-2501450200 240 60 100 120 1132900 125-100-250A145018722556.393.511331.25262.515.72631.229.148.158.214.624.129.133.355.666.716.727.833.331.25262.515.72631.217.576 5.877.5707845.755238.520767.1711 2.5807855.975 4.22559.576 2.984 2.5388122.330 4.5188.51176 3.69 5.5 2.5448127.737 4.5202.5150S-50A6Sh-9A150S-50B150S-78■ 工作性能表转速型号n(r／ (m3／h) (1／S)min)1052900 125-100-250B1450173 209 52.4 86.5 105 1202900 125-100-31514502002406010029.148.158.214.624.129.133.355.666.716.727.8327311.915 2.21257590.8110 4.5317D155-30×4150D30×31576 4.67 5.5607836.445221流量Q扬程H(m)效率h(％)功率(kw)轴功率pa电机功率必需汽蚀叶轮名义可代替老(mm)(NPSH)r(m) 直径产品型号120 1152900 125-100-315A1450191 229 57.3 95.5 15 1092900 125-100-315B1450182 218 54.5 90.8 109 1032900 125-100-315C1450172 206 51.4 85.8 103 60125-100-400145010012056.3 125-100-400A145093.511352.4 125-100-400B145086.5150120 150-125-2501450200240113 150-125-250A1450187225105 150-125-250B1450173209120 150-125-315145020024033.331.853.163.615.926.531.830.250.460.615.225.230.228.647.757.214.323.828.616.727.833.315.72631.214.62429.133.355.666.731.25262.529.148.158.233.355.666.7327921.0830 2.532515818.7511 3.022517.58111.115 3.0243.5208113.518.5 3.02606BA-126B20 386513.918.5 2.5344.5446517.322 2.5370.550652130 2.539523737.511927557.47527225.8738.92111037568.17528828.57310.3151147578.990302.56BA-12A6B20A6BA-12B6B20B6BA-86B33113 150-125-315A1450187225105 150-125-315B1450173209120 150-125-4001450200240113 150-125-400A1450187225105 150-125-400B1450173209240 200-150-2501450400460225 200-150-250A1450374431208 200-150-250B1450346398240 200-150-3151450400460225 200-150-315A1450374431208 200-150-315B1450346398240 200-150-4001450400460225 200-150-400A1450374431 200-150-400B145020831.25262.529.148.158.233.355.666.731.25262.529.148.158.266.7111.112862.510412057.796.211166.711112862.510412057.796.211166.711112862.510412057.7388144.655 3.8344.5448155.575 3.8370.5508167.290 3.8395248227.937288235.445 3.5328242.555 3.5346158217.222 4.223817.58221.830 4.257.5208226.637 4.2275387524.130 2.8348.5447529.937 2.8374.5507536.345 2.8399.5248014.218.5 2.5281.5288017.822 2.53046BA-8A6B33A6BA-8B8B33B8BA-1888188BA-18A8B18A8BA-18B8B1-8B8BA-12325.5 8BA-12A301.5 8BA-12B346 39896.2 111■ 性能范围■ 水泵结构说明IS、IR型泵系根据国家标准IS02858所规定的性能和尺寸设计的，主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套(8)及悬架轴承部件(1 2)等所组成。
