dl20215;4dl型单级多吸立式离心清水泵型号说明
- 格式：doc
- 大小：157.00 KB
- 文档页数：7
文档推荐
-
IS型单级单吸清水离心泵安装使用说明书页数:4
-
单级单吸离心泵型号页数:2
下载文档原格式
合集下载
DL立式多级离心泵型号及特点
DL立式多级离心泵型号及特点
上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!
一、DL立式多级离心泵产品概述：
DL立式多级离心泵是我公司根据我国对高层建筑给排水及国家消防局GB6245-98标准开发的新产品.该型泵由于采用了高效节能的优秀水力模型,因此具有效率高,性能范围广等优点,更好地满足了用户的使用要求.另外,本型泵在结构上采用了立式、分段形式，且运转安全、平稳、寿命长、占地面积小、安全维修方便。
DL立式多级离心泵适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等
二、DL立式多级离心泵产品特点：
卧式多级离心泵拥有水力模型先进，效率高，性能范围广，立式结构，占地面积小，结构新颖，运行可靠，更少的运行维修费用，采用优质机械密封，耐磨损，无泄漏，使用寿命长，故障率低，具有更少的运行维修费用，采用低转速电机，使泵运行平稳，低噪音等优点
三、DL立式多级离心泵型号意义：。
立式多级离心泵型号大全及型号含义
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天上海沈泉管道离心泵厂家为大家讲解的内容是立式多级离心泵的型号大全以及型号所代表的意义。
下面就请大家跟着小编一起来看看吧。
多级离心泵是将具有同样功能的两个以上的离心泵集合在一起，流体通道结构上，表现在第一集的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。
而我们所要为大家讲述的是沈泉牌的QDL多级立式管道离心泵、GDL型立式多级管道离心泵、CDL轻型立式多级管道离心泵它们的规格型号等内容。
希望能够以此加深大家对于立式多级离心泵的了解，这样大家在日后的泵选型中，能够避免很多麻烦，从而选择出一款适合自己的泵。
本文中小编只是挑出这三款泵来给大家做简单的讲解。
详细的产品信息可到站内的管道离心泵一栏进行查看。
QDL多级立式管道离心泵：上海品牌厂家沈泉泵阀生产制造的QDL型多级管道离心泵是采用丹麦先进技术制造而成，其还可称为CDL多级管道离心泵，其Z大优点是水力模型设计先进，高效率，高节能。
水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用寿命，避免产生二次污染。
轴封采用耐磨机械密封，无泄漏。
电机采用Y2铅外壳，进口轴承，绝缘等GFG。
泵运转平稳，低噪音，整机质量可靠，外形美观、体积小、重量轻、运输安装方便，是理想的绿色，环保，节能的水泵。
QDL多级立式管道离心泵型号意义：GDL型立式多级管道离心泵：GDL型立式多级管道离心泵是我司在G外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据家BTQ6435-92标准设计制造的新一代产品。
水泵吸入、水泵排出口位于同一直线上。
立式多级离心泵型号及全参数
【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。
DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。
流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。
同一台泵的出口可设1～5个出口，低转速n=1450r/min。
【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。
【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。
【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。
DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。
【DL系列立式多级离心泵】结构图：【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。

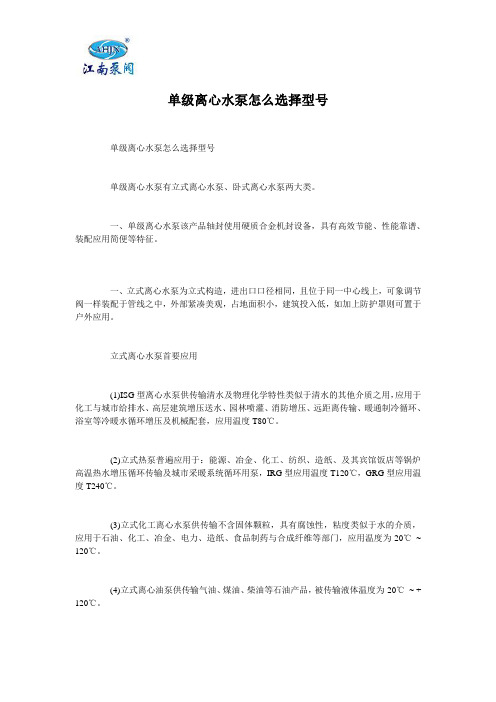

单级离心水泵怎么选择型号
单级离心水泵怎么选择型号单级离心水泵怎么选择型号单级离心水泵有立式离心水泵、卧式离心水泵两大类。
一、单级离心水泵该产品轴封使用硬质合金机封设备，具有高效节能、性能靠谱、装配应用简便等特征。
一、立式离心水泵为立式构造，进出口口径相同，且位于同一中心线上，可象调节阀一样装配于管线之中，外部紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外应用。
立式离心水泵首要应用(1)ISG型离心水泵供传输清水及物理化学特性类似于清水的其他介质之用，应用于化工与城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离传输、暖通制冷循环、浴室等冷暖水循环增压及机械配套，应用温度T80℃。
(2)立式热泵普遍应用于：能源、冶金、化工、纺织、造纸、及其宾馆饭店等锅炉高温热水增压循环传输及城市采暖系统循环用泵，IRG型应用温度T120℃，GRG型应用温度T240℃。
(3)立式化工离心水泵供传输不含固体颗粒，具有腐蚀性，粘度类似于水的介质，应用于石油、化工、冶金、电力、造纸、食品制药与合成纤维等部门，应用温度为-20℃~ 120℃。
(4)立式离心油泵供传输气油、煤油、柴油等石油产品，被传输液体温度为-20℃~ + 120℃。
二、卧式离心水泵占地更省：出口可向左、向右、向上三个方向，便管路布置装配，节省空间。
卧式离心水泵首要应用(1)卧式离心水泵供传输清水及物理化学特性类似于清水的其它介质之用，应用于化工与城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离传输、暖通制冷循环、浴室等冷暖水循环增压及机械配套，应用温度t80℃。
(2)卧式热水离心水泵普遍应用于：冶金、化工、纺织、造纸及其宾馆饭店等锅炉热水增压循环传输及城市采暖系统，iswr型应用温度t120℃。
(3)卧式化工泵，供传输不含固体颗粒，具有腐蚀性、粘度类似于水的介质，应用于石油、化工、冶金、电力、造纸、食品制药与合成纤维等部门，应用温度为-20℃～+120℃。
D型多级离心水泵品牌型号及参数说明
■D型多级离心水泵■上海沈泉泵阀制造有限公司☆产品概述D型泵系单吸多级分段式离心泵，供输送清水及物理化学性质类似于水的液体之用。
本型泵扬程H23至153.6米，流量为12.6至39.6米3／时。
液体的最高温度不得超过80％，广泛应用于矿山排水，工厂及城市给水之用。
目前主要生产D型泵有：50D8 80D12 100D16 125D25☆型号意义☆产品结构1 轴承盖2 螺母3 轴承4 挡水套5 轴套架6 轴套甲7 填料压盖 8 填料环 9 进水段 10中间套 11密封环 12 叶轮13 中段 14 导叶挡板 15 导翼套 16拉紧螺栓 17出水段导翼 18 平衡套19 平衡 20 平衡环 21 出水段 22尾盖 23轴 24 轴套乙50D-8 80D-12100D-16 125D-2550D8流量Q功率N(千瓦)级数米3/时升/秒总扬程H (米)转数n (转/分)轴功率电动机功率效率η%气蚀余量h(米)叶轮直径(毫米)212.618 23.4 3.5 5 6.5 23 19 13 29501.43 1.5 1.482.255 65 56 2.3 105312.618 23.4 3.5 5 6.5 34.5 28.5 19.5 2950 2.145 2.25 2.22 3 55 62 56 2.3 105 412.618 23.4 3.5 5 6.5 46 38 26 2950 2.86 3 2.96 4 55 62 56 2.3 105 512.618 23.4 3.5 5 6.5 57.5 47.5 32.5 2950 3.575 3.75 3.7 5.5 55 62 56 2.3 105 612.618 23.4 3.5 5 6.5 66 57 39 2950 4.29 4.5 4.44 5.5 55 62 56 2.3 105 712.618 23.4 3.5 5 6.5 80.5 66.5 45.5 2950 5.005 5.25 5.18 7.5 55 62 56 2.3 105 812.818 23.4 3.5 5 6.5 92 76 52 2950 5.72 6 5.92 7.5 55 62 56 2.3 105 912.818 23.4 3.5 5 6.5 103.5 85.5 58.5 2950 6.435 6.75 6.66 7.5 55 62 56 2.3 105 1012.618 23.4 3.5 5 6.5 115 95 65 2950 7.15 7.5 7.4 11 55 62 56 2.3 105 1112.618 23.4 3.5 5 6.5 126.5 104.5 71.5 2950 7.865 8.25 8.14 11 55 62 56 2.3 105 1212.618 23.43.5 5 6.5138 114 782950 8.58 9 8.8811 55 62 562.3 10580D12流量Q功率N(千瓦)级数米3/时 升/秒总扬程 H (米) 转数 n (转/分)轴功率电动机功率 效率 η % 气蚀 余量 h(米)叶轮 直径 (毫米)225.232.4 39.6 7 9 11 25.6 22.7 17.6 2950 2.52 2.68 2.72 3 69.5 75 69.5 2.8110325.232.4 39.6 7 9 11 38.4 34.05 26.4 2950 3.78 4.02 4.08 5.5 69.5 75 69.5 2.8110425.232.4 39.6 7 9 11 51.2 45.4 35.2 2950 5.04 5.36 5.44 7.5 69.5 75 69.5 2.8110525.232.4 39.6 7 9 11 64 56.75 44 2950 6.3 6.7 6.8 7.5 69.5 75 69.5 2.8110625.232.4 39.6 7 9 11 76.8 68.1 52.8 2950 7.56 8.04 8.16 11 69.5 75 69.5 2.8110725.232.4 39.6 7 9 11 89.6 79.45 61.6 2950 8.82 9.38 9.52 11 69.5 75 69.5 2.8110825.232.4 39.6 7 9 11 102.4 90.8 70.4 2950 10.08 10.72 10.28 15 69.5 75 69.5 2.8110925.232.4 39.6 7 9 11 115.2 102.15 79.2 2950 11.34 11.06 12.24 15 69.5 75 69.5 2.81101025.232.4 39.6 7 9 11 128 113.5 88 2950 12.6 13.4 13.6 15 69.5 75 69.5 2.81101125.232.4 39.6 7 9 11 140.8 124.85 96.8 2950 13.86 14.74 14.96 18.5 69.5 75 69.5 2.81101225.232.4 39.67 9 11153.6 136.2 105.62950 15.12 16.08 16.3218.5 69.5 75 69.52.8110100D16流量Q功率N(千瓦)级数米3/时 升/秒 总扬程 H (米) 转数 n (转／分)轴功率电动机功率 效率 η % 气蚀 余量 h(米)叶轮 直径 (毫米)23654 72 1 0 1 5 20 38.8 35.2 28.4 2950 6.59 7.2 7.65 11 58 71.5 73 3.313133654 72 10 15 20 58.2 52.8 42.6 2950 9.85 10.8 11.45 15 58 71.5 73 3.313143654 72 10 15 20 77.6 70.4 56.8 2950 13.18 14.4 15.28 18.5 58 71.5 73 3.313153654 72 10 15 20 97 88 71 2950 16.47518 19.1 22 58 71.5 73 3.313163654 72 10 15 20 116.4 105.6 85.2 2950 19.77 21.6 22.9 30 58 71.5 73 3.313173654 72 10 15 20 135.8 123.2 99.4 2950 23.06525.2 26.7 30 58 71.5 73 3.313183654 72 10 15 20 155.2 140.8 113.6 2950 26.36 28.8 30.5 37 58 71.5 73 3.313193654 72 10 15 20 174.6 158.4 127.8 2950 29.65532.4 34.4 37 58 71.5 73 3.3131103654 72 10 15 20 194 176 142 2950 32.95 36 38.2 45 58 71.5 73 3.3131113654 72 10 15 20 213.6 198.6 156.2 295 0 36.24539.6 43.7 55 58 71.5 73 3.3131123654 7210 15 20232.8 211.2 170.4295 0 39.54 43.2 45.955 58 71.5 733.31 31125D25流量Q功率N(千瓦)级数米3／时升/秒总扬程 H(米)转数 n(转／分)轴功率电动机功率效率 n% 气蚀 余量h(米) 叶轮 直径(毫米)290108 126 25 30 35 46 40 32 2950 15.2 15.6 15.4 18.575 76 7l 3.6 4 5.3 152 390108 126 25 30 35 69 60 48 2950 22.8 23.4 23.1 30 75 76 71 3.6 4 5.3 152 490108 126 25 30 35 92 80 64 2950 30.4 31.2 30.8 37 75 76 71 3.6 4 5.3 152 590108 126 25 30 35 115 100 80 2950 38 39 38.5 45 75 76 71 3.6 4 5.3 152 690108 126 25 30 35 138 120 96 2950 45.6 46.8 46.2 55 75 76 71 3.6 4 5.3 152 790108 126 25 30 35 161 140 112 2950 53.2 54.6 53.9 75 75 76 71 3.6 4 5.3 152 890108 126 25 30 35 184 160 128 2950 60.8 62.4 61.6 75 75 76 71 3.6 4 5.3 152 990108 126 25 30 35 207 180 144 2950 68.4 70.3 69.3 90 75 76 71 3.6 4 5.3 152 1090108 12625 30 35230 200 1602950 76 78 7790 75 76 713.6 4 5.3152☆结构说明D型水泵为多级分段式，其吸人口位于进水段上，成水平方向，吐出口在出水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

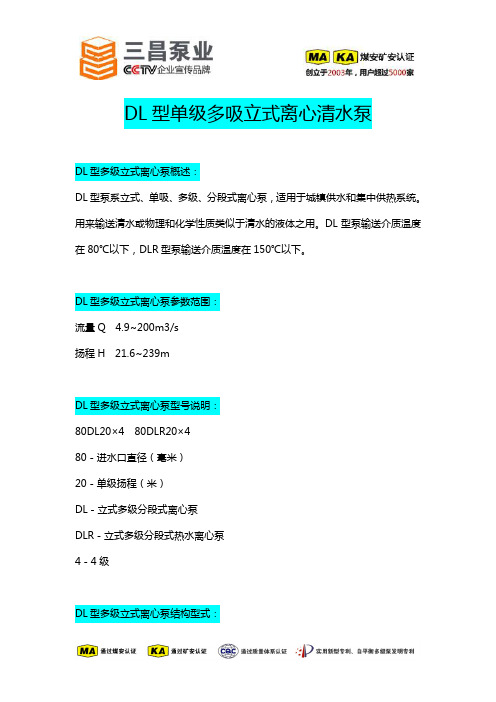

DL型单级单吸立式多级离心泵选型,销售厂家,三昌泵业
DL型单级多吸立式离心清水泵DL型多级立式离心泵概述：DL型泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。
用来输送清水或物理和化学性质类似于清水的液体之用。
DL型泵输送介质温度在80℃以下，DLR型泵输送介质温度在150℃以下。
DL型多级立式离心泵参数范围：流量Q 4.9~200m3/s扬程H 21.6~239mDL型多级立式离心泵型号说明：80DL20×4 80DLR20×480－进水口直径（毫米）20－单级扬程（米）DL－立式多级分段式离心泵DLR－立式多级分段式热水离心泵4－4级DL型多级立式离心泵结构型式：泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
DL型多级立式离心泵旋转方向：从电机端看，泵为逆时针方向旋转。
DL型多级立式离心泵主要零件材质：泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
DL型多级立式离心泵成套范围：成套供应泵和电动机。
参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkg40DL-12×2 4.96.27.41.361.722.0624.823.621.61480.8911.121.5 Y90L-4B53740393.19 20140402140DL-12×3 4.96.27.41.361.722.0637.235.432.41481.341.491.672.2Y100L1-4B53740393.19 20140402540DL-12×4 4.96.27.41.361.722.0649.647.243.21481.791.992.233Y100L2-4B53740393.19 20140402740DL-12×5 4.96.27.41.361.722.066259541482.242.492.794Y112M-4B53740393.19 20140402940DL-12×6 4.96.27.41.361.722.0674.470.864.81482.682.993.354Y132S-4B53740393.19 20140403140DL-12×7 4.96.27.41.361.722.0686.882.675.61483.133.493.915.5Y132S-4B53740393.19 201404033540DL-12×8 4.96.27.41.361.722.0699.294.486.41483.583.984.465.5Y132M-4B53740393.19 201404035540DL-12×9 4.96.27.41.361.722.0611210697.21484.044.475.027.5Y132M-4B53740393.19 201404037540DL-12×10 4.96.27.41.361.722.061241181081484.474.985.587.5Y132M-4B53740393.19 201404039540DL-12×11 4.96.27.41.361.722.061361301191484.95.496.157.5Y160M-4B53740393.19 201404041540DL-12×12 4.96.27.41.361.722.061491421301485.375.996.7211Y100L2-4B53740393.19 20140404450DL12×2 912.616.22.53.54.526.624.421.21481.31.551.83Y100L2-4B55054522.582.663.16200504023550DL12×3 912.616.22.53.54.539.936.631.81481.962.332.73Y100L2-4B55054522.582.663.16200504025685参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkg50DL12×4 912.616.22.53.54.553.248.842.41482.613.13.64Y112M-4B55054522.582.663.16200504028550DL12×5 912.616.22.53.54.566.561531483.263.884.55.5Y132S-4B55054522.582.663.16200504032650DL12×6 912.616.22.53.54.579.873.263.61483.914.655.45.5Y132S-4B55054522.582.663.16200504034750DL12×7 912.616.22.53.54.593.185.474.21484.565.436.37.5Y132M-4B55054522.582.663.16200504038150DL12×8 912.616.22.53.54.5106.497.684.81485.226.27.197.5Y132M-4B55054522.582.663.16200504040250DL12×9 912.616.22.53.54.5119.7109.895.41485.876.988.0911Y160M-4B55054522.582.663.16200504046850DL12×10 912.616.22.53.54.51331221061486.527.758.9911Y160M-4B55054522.582.663.16200504048965DL-16×2 18303558.339.723732291483.244.224.615.5Y132S-4B55662602.412.823.03232655037965DL-16×3 18303558.339.7255.54843.51484.866.336.97.5Y132M-4B55662602.412.823.03232655044765DL-16×4 18303558.339.727464581486.488.449.2111Y160M-4B55662602.412.823.03232655053665DL-16×5 18303558.339.7292.58072.51488.110.611.515Y160L-4B55662602.412.823.0323265506065DL-16×6 18303558.339.7211196871489.7212.713.815Y160L-4B55662602.412.823.03232655064465DL-16×7 18303558.339.7213011210214811.414.816.218.5Y180M-4V15662602.412.823.03232655072886参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/minkw kw% m mm mmkg65DL-16×8 18303558.339.721481281161481316.918.422 Y180L-4V15662602.412.823.03232655079465DL-16×9 18303558.339.7216714413114814.61920.822 Y180L-4V15662602.412.823.03232655083965DL-16×10 18303558.339.7218516014514816.221.12330 Y200L-4V15662602.412.823.03232655096280DL-20×2 32.450.465.1691418.143.24034.21486.287.849.1311Y160M-4V160.77066.52.162.492.82255806556680DL-20×3 32.450.465.1691418.164.86051.31489.4211.813.715 Y160L-4V160.77066.52.162.492.82255806564080DL-20×4 32.450.465.1691418.186.48068.414812.615.718.322 Y180L-4V160.77066.52.162.492.82255806575680DL-20×5 32.450.465.1691418.110810085.514815.719.622.830 Y200L-4V160.77066.52.162.492.82255806590080DL-20×6 32.450.465.1691418.1129.6120102.614818.823.527.430 Y200L-4V160.77066.52.162.492.82255806594580DL-20×7 32.450.465.1691418.115114012014821.927.53237 Y225S-4V160.77066.52.162.492.822558065103880DL-20×8 32.450.465.1691418.117316013714825.131.436.645Y225M-4V160.77066.52.162.492.82255806511280DL-20×9 32.450.465.1691418.119418015414828.235.341.445Y225M-4V160.77066.52.162.492.822558065117580DL-20×10 32.450.465.1691418.121620017114831.439.245.655Y250M-4V160.77066.52.162.492.822558065133580DL-30×2 2643487.211.913.3686056298810.110.615Y160M2-2B560.77066.52.162.492.82162808016787参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkg80DL-30×3 2643487.211.913.310290832981215.115.918.5Y160L-2B560.77066.52.162.492.82162808019080DL-30×4 2643487.211.913.3136121112981620.121.230Y200L1-2B560.77066.52.162.492.82162808021480DL-30×5 2643487.211.913.31701513929820.125.226.530Y200L1-2B560.77066.52.162.492.82162808023880DL-30×6 2643487.211.913.32041816729824.130.231.837Y200L2-2B560.77066.52.162.492.82162808026180DL-30×7 2643487.211.913.32382119529828.135.237.145Y225M-2B560.77066.52.162.492.82162808028480DL-30×8 2643487.211.913.32722422229832.140.242.455Y250M-2B560.77066.52.162.492.82162808030780DL-30×9 2643487.211.913.33062702529836.145.347.755Y250M-2B560.77066.52.162.492.821628080330100DL-20×2 721001262027.83543.4403414813.115.116.722Y180L-4V16572702.833.534.42671080764100DL-20×3 721001262027.83565.1605114819.622.72530Y200L-4V16572702.833.534.42671080900100DL-20×4 721001262027.83586.8806814826.230.333.337Y225S-4V16572702.833.534.42671080995100DL-20×5 721001262027.835109108514832.937.941.745Y225M-4V16572702.833.534.426710801079100DL-20×6 721001262027.835131210214839.345.45055Y250M-4V16572702.833.534.426710801241100DL-20×7 721001262027.8351521411914845.95358.475Y280S-4V16572702.833.534.42671080144388参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkg100DL-20×8 721001262027.8351741613614852.560.566.775Y250M-4V1657272.833.534.42671080150100DL-20×9 721001262027.8351951815314858.868.17590Y280S-4V1657272.833.534.42671080160100DL-20×10 721001262027.8352172017014865.575.683.390Y250M-4V1657272.833.534.426710801657125DL-25×2 12016020033.344.455.653504414824.128.732.837Y225S-4V17276733.13.53.830115125825125DL-25×3 12016020033.344.455.679.5756614836.14349.255Y250M-4V17276733.13.53.830115125970125DL-25×4 12016020033.344.455.6106108814848.157.365.775Y250M-4V17276733.13.53.830115125111125DL-25×5 12016020033.344.455.61331251114860.471.782.190Y280S-4V17276733.13.53.8301151251255125DL-25×6 12016020033.344.455.61591513214872.28698.511Y315S-4V17276733.13.53.830115125141125DL-25×7 12016020033.344.455.618617515414884.2100115132Y315M-4V17276733.13.53.830115125157125DL-25×8 12016020033.344.455.62122017614896.2115132132Y315M-4V17276733.13.53.830115125188125DL-25×9 12016020033.344.455.623922519814810812914816Y315L1-4V17276733.13.53.830115125。
DL、DLR立式多级泵说明书
65DL、DLR 32-15×8
80DL、DLR 50-20×2
80DL、DLR 50-20×3
80DL、DLR 50-20×4
80DL、DLR 50-20×5
80DL、DLR 50-20×6
80DL、DLR 50-20×7
100DL、DLR 72-20×2
流量 Q
m3/h 22 32 42 22 32 42 22 32 42 22 32 42 32 50 73 32 50 73 32 50 73 32 50 73 32 50 73 32 50 73 50.4 72 90
50DL、DLR 12-12×8
50DL、DLR 12-12×9
50DL、DLR 12-12×10
50DL、DLR 12-12×11
65DL、DLR 32-15×2
65DL、DLR 32-15×3
65DL、DLR 32-15×4
流量 Q
m3/h 9
12.6 18 9
12.6 18 9
12.6 18 9
泵口径
吸入 mm
吐出 mm
50
40
50
40
50
40
50
40
50
40
50
40
50
40
50
40
65
65
65
65
65
65
机组 重 Ｋｇ 253 302 339 363 429 453 477 501 271 312 382
性能参数表
型号
65DL、DLR 32-15×5
65DL、DLR 32-15×6
65DL、DLR 32-15×7
Ｌ／ｓ 6.11 8.89 11.67 6.11 8.89 11.67 6.11 8.89 11.67 6.11 8.89 11.67 8.89 13.89 20.28 8.89 13.89 20.28 8.89 13.89 20.28 8.89 13.89 20.28 8.89 13.89 20.28 8.89 13.89 20.28 8.89 13.89 20.28
80DL、DLR 50-20×2
80DL、DLR 50-20×3
80DL、DLR 50-20×4
80DL、DLR 50-20×5
80DL、DLR 50-20×6
80DL、DLR 50-20×7
100DL、DLR 72-20×2
流量 Q
m3/h 22 32 42 22 32 42 22 32 42 22 32 42 32 50 73 32 50 73 32 50 73 32 50 73 32 50 73 32 50 73 50.4 72 90
50DL、DLR 12-12×8
50DL、DLR 12-12×9
50DL、DLR 12-12×10
50DL、DLR 12-12×11
65DL、DLR 32-15×2
65DL、DLR 32-15×3
65DL、DLR 32-15×4
流量 Q
m3/h 9
12.6 18 9
12.6 18 9
12.6 18 9
泵口径
吸入 mm
吐出 mm
50
40
50
40
50
40
50
40
50
40
50
40
50
40
50
40
65
65
65
65
65
65
机组 重 Ｋｇ 253 302 339 363 429 453 477 501 271 312 382
性能参数表
型号
65DL、DLR 32-15×5
65DL、DLR 32-15×6
65DL、DLR 32-15×7
Ｌ／ｓ 6.11 8.89 11.67 6.11 8.89 11.67 6.11 8.89 11.67 6.11 8.89 11.67 8.89 13.89 20.28 8.89 13.89 20.28 8.89 13.89 20.28 8.89 13.89 20.28 8.89 13.89 20.28 8.89 13.89 20.28 8.89 13.89 20.28
离心泵水泵型号及参数大全
离心泵水泵型号及参数大全离心泵水泵是一种常用于工业、民用和农业领域的重要设备，用于输送清水、污水、化工介质、石油产品等。
不同的使用环境和流体介质需要选择不同型号和参数的离心泵水泵。
以下是关于离心泵水泵型号和参数的大全，以供参考。
一、离心泵水泵型号及参数大全1. XA型离心泵水泵- 流量范围：5-1500m³/h- 扬程范围：5-125m- 功率范围：0.55-132kW- 排渣直径：40-350mm- 特点：适用于输送清水及物理化学性质类似于水的液体。
2. ISW型离心泵水泵- 流量范围：1-2400m³/h- 扬程范围：5-125m- 功率范围：0.55-450kW- 排渣直径：40-350mm- 特点：适用于供水、给排水、冷却循环、消防等领域。
3. IH型化工离心泵水泵- 流量范围：6.3-400m³/h- 扬程范围：5-125m- 功率范围：0.55-110kW- 排渣直径：50-150mm- 特点：适用于输送腐蚀性介质、温度不超过100℃的化工液体。
4. S型双吸离心泵水泵- 流量范围：68-38000m³/h- 扬程范围：7-305m- 功率范围：15-2200kW- 排渣直径：150-1600mm- 特点：适用于供水、排水、空调循环、工业循环等领域。
5. GDL型多级离心泵水泵- 流量范围：2-155m³/h- 扬程范围：24-250m- 功率范围：1.5-45kW- 排渣直径：40-150mm- 特点：适用于建筑加压供水、市政给排水、消防给水等领域。
以上所列离心泵水泵型号及参数仅为部分常见型号，实际选型应根据具体工程需求和流体特性进行综合考虑。
二、离心泵水泵选型注意事项1. 流量和扬程：根据输送介质的流量和扬程要求选择合适的离心泵水泵型号，确保设备能够满足工程需求。
2. 材质选择：根据输送介质的化学性质选择合适的泵体材质，以防止腐蚀和损坏。
立式多级离心泵型号及参数(文书特制)
【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。
DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。
流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。
同一台泵的出口可设1～5个出口，低转速n=1450r/min。
【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。
【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。
【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。
DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。
【DL系列立式多级离心泵】结构图：序号名称材料或型号序号名称材料或型号1电机Y系列（V5）4极12出水段HT2002联轴器HT20013平衡套HT2003弹性块橡胶14平衡鼓HT2004轴承压盖HT20015末级导叶HT2005轴承并帽4516中段HT2006轴承盒HT20017导叶HT2007轴承180系列18叶轮HT2008挡水套4519出水段HT2009石棉压盖HT20020下轴套4510石棉石棉21下轴承铜合金11填料函体HT20022轴45、2Cr13【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。
泵型号含义
haihanisbest 的常用水泵型号代号及含义常用水泵型号代号DL------多级立式清水泵BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵DA1-------多级卧式清水泵QJ-------潜水泵泵型号意义：如40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h） 15-单级扬程（M）200QJ20-108/8 200---表示机座号200QJ---潜水电泵 20—流量20m3/h 108---扬程108M8---级数8级水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。
水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。
扬程，用H表示，单位是M。
对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。
电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。
由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。
BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。
以8BA——18A为例：8——代表吸入管接头为8英寸；BA——代表单级单吸悬臂式离心泵；18——代表缩小1/10后化为整数的比转数；A——代表缩小了外径的叶轮。
SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。
如48SH-22：48——代表吸入管接头为48英寸，即入口直径为1.2米；SH——代表单级双吸泵壳水平中开的卧式离心泵；22——代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～55 0米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本信息由三昌水泵厂发布，水泵专业技术团队，二十余年水泵制造经验，优质服务，质量可靠，实力保证，三昌品牌销售，如有需要，可与我厂联系！DL型单级多吸立式离心清水泵单吸立式多级离心泵概述：DL型泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。
用来输送清水或物理和化学性质类似于清水的液体之用。
DL型泵输送介质温度在80℃以下，DLR型泵输送介质温度在150℃以下。
单吸立式多级离心泵参数范围：流量Q 4.9~200m3/s扬程H 21.6~239m单吸立式多级离心泵型号说明：80DL20×4 80DLR20×480－进水口直径（毫米）20－单级扬程（米）DL－立式多级分段式离心泵DLR－立式多级分段式热水离心泵4－4级单吸立式多级离心泵结构型式：泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
单吸立式多级离心泵旋转方向：从电机端看，泵为逆时针方向旋转。
单吸立式多级离心泵主要零件材质：泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
单吸立式多级离心泵成套范围：成套供应泵和电动机。
本信息由三昌水泵厂发布，水泵专业技术团队，二十余年水泵制造经验，优质服务，质量可靠，实力保证，三昌品牌销售，如有需要，可与我厂联系！84参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg40DL-12×2 4.96.27.41.361.722.0624.823.621.614800.8911.121.5 Y90L-4B53740393.19 201404021040DL-12×3 4.96.27.41.361.722.0637.235.432.414801.341.491.672.2 Y100L1-4B53740393.19 201404025040DL-12×4 4.96.27.41.361.722.0649.647.243.214801.791.992.233 Y100L2-4B53740393.19 201404027040DL-12×5 4.96.27.41.361.722.0662595414802.242.492.794 Y112M-4B53740393.19 201404029040DL-12×6 4.96.27.41.361.722.0674.470.864.814802.682.993.354 Y132S-4B53740393.19 201404031040DL-12×7 4.96.27.41.361.722.0686.882.675.614803.133.493.915.5 Y132S-4B53740393.19 201404033540DL-12×8 4.96.27.41.361.722.0699.294.486.414803.583.984.465.5 Y132M-4B53740393.19 201404035540DL-12×9 4.96.27.41.361.722.0611210697.214804.044.475.027.5 Y132M-4B53740393.19 201404037540DL-12×10 4.96.27.41.361.722.0612411810814804.474.985.587.5 Y132M-4B53740393.19 201404039540DL-12×11 4.96.27.41.361.722.0613613011914804.95.496.157.5 Y160M-4B53740393.19 201404041540DL-12×12 4.96.27.41.361.722.0614914213014805.375.996.7211 Y100L2-4B53740393.19 201404044050DL12×2912.616.22.53.54.526.624.421.214801.31.551.83 Y100L2-4B55054522.582.663.16200504023550DL12×3912.616.22.53.54.539.936.631.814801.962.332.73 Y100L2-4B55054522.582.663.16200504025685参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg50DL12×4912.616.22.53.54.553.248.842.414802.613.13.64 Y112M-4B55054522.582.663.16200504028550DL12×5912.616.22.53.54.566.5615314803.263.884.55.5 Y132S-4B55054522.582.663.16200504032650DL12×6912.616.22.53.54.579.873.263.614803.914.655.45.5 Y132S-4B55054522.582.663.16200504034750DL12×7912.616.22.53.54.593.185.474.214804.565.436.37.5 Y132M-4B55054522.582.663.16200504038150DL12×8912.616.22.53.54.5106.497.684.814805.226.27.197.5 Y132M-4B55054522.582.663.16200504040250DL12×9912.616.22.53.54.5119.7109.895.414805.876.988.0911 Y160M-4B55054522.582.663.16200504046850DL12×10912.616.22.53.54.513312210614806.527.758.9911 Y160M-4B55054522.582.663.16200504048965DL-16×2 18303558.339.7237322914803.244.224.615.5 Y132S-4B55662602.412.823.03232655037965DL-16×3 18303558.339.7255.54843.514804.866.336.97.5 Y132M-4B55662602.412.823.03232655044765DL-16×4 18303558.339.7274645814806.488.449.2111 Y160M-4B55662602.412.823.03232655053665DL-16×5 18303558.339.7292.58072.514808.110.611.515 Y160L-4B55662602.412.823.03232655060065DL-16×6 18303558.339.72111968714809.7212.713.815 Y160L-4B55662602.412.823.03232655064465DL-16×7 18303558.339.72130112102148011.414.816.218.5 Y180M-4V15662602.412.823.03232655072886参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg65DL-16×8 18303558.339.7214812811614801316.918.422 Y180L-4V15662602.412.823.03232655079465DL-16×9 18303558.339.72167144131148014.61920.822 Y180L-4V15662602.412.823.03232655083965DL-16×10 18303558.339.72185160145148016.221.12330 Y200L-4V15662602.412.823.03232655096280DL-20×2 32.450.465.1691418.143.24034.214806.287.849.1311 Y160M-4V160.77066.52.162.492.82255806556680DL-20×3 32.450.465.1691418.164.86051.314809.4211.813.715 Y160L-4V160.77066.52.162.492.82255806564080DL-20×4 32.450.465.1691418.186.48068.4148012.615.718.322 Y180L-4V160.77066.52.162.492.82255806575680DL-20×5 50.465.161418.110085.51480 19.622.830 Y200L-4V17066.52.492.82255806590080DL-20×6 32.450.465.1691418.1129.6120102.6148018.823.527.430 Y200L-4V160.77066.52.162.492.82255806594580DL-20×7 32.450.465.1691418.1151140120148021.927.53237 Y225S-4V160.77066.52.162.492.822558065103880DL-20×8 32.450.465.1691418.1173160137148025.131.436.645 Y225M-4V160.77066.52.162.492.822558065112080DL-20×9 32.450.465.1691418.1194180154148028.235.341.445 Y225M-4V160.77066.52.162.492.822558065117580DL-20×10 32.450.465.1691418.1216200171148031.439.245.655 Y250M-4V160.77066.52.162.492.822558065133580DL-30×2 2643487.211.913.36860562980810.110.615 Y160M2-2B560.77066.52.162.492.82162808016787参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg80DL-30×3 2643487.211.913.3102908329801215.115.918.5 Y160L-2B560.77066.52.162.492.82162808019080DL-30×4 2643487.211.913.313612011129801620.121.230 Y200L1-2B560.77066.52.162.492.82162808021480DL-30×5 2643487.211.913.3170150139298020.125.226.530 Y200L1-2B560.77066.52.162.492.82162808023880DL-30×6 2643487.211.913.3204180167298024.130.231.837 Y200L2-2B560.77066.52.162.492.82162808026180DL-30×7 434811.913.32101952980 35.237.145 Y225M-2B57066.52.492.82162808028480DL-30×8 2643487.211.913.3272240222298032.140.242.455 Y250M-2B560.77066.52.162.492.82162808030780DL-30×9 2643487.211.913.3306270250298036.145.347.755 Y250M-2B560.77066.52.162.492.821628080330100DL-20×2 721001262027.83543.44034148013.115.116.722 Y180L-4V16572702.833.534.426710080764100DL-20×3 721001262027.83565.16051148019.622.72530 Y200L-4V16572702.833.534.426710080900100DL-20×4 721001262027.83586.88068148026.230.333.337 Y225S-4V16572702.833.534.426710080995100DL-20×5 721001262027.83510910085148032.937.941.745 Y225M-4V16572702.833.534.4267100801079100DL-20×6 721001262027.835130120102148039.345.45055 Y250M-4V16572702.833.534.4267100801241100DL-20×7 721001262027.835152140119148045.95358.475 Y280S-4V16572702.833.534.426710080144388参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg100DL-20×8 721001262027.835174160136148052.560.566.775 Y250M-4V16572702.833.534.4267100801500100DL-20×9 721001262027.835195180153148058.868.17590 Y280S-4V16572702.833.534.4267100801600100DL-20×10 721001262027.835217200170148065.575.683.390 Y250M-4V16572702.833.534.4267100801657125DL-25×2 12016020033.344.455.6535044148024.128.732.837 Y225S-4V17276733.13.53.8301150125825125DL-25×3 12016020033.344.455.679.57566148036.14349.255 Y250M-4V17276733.13.53.8301150125970125DL-25×4 12016020033.344.455.610610088148048.157.365.775 Y250M-4V17276733.13.53.83011501251110125DL-25×5 12016020033.344.455.6133125110148060.471.782.190 Y280S-4V17276733.13.53.83011501251255125DL-25×6 12016020033.344.455.6159150132148072.28698.5110 Y315S-4V17276733.13.53.83011501251410125DL-25×7 12016020033.344.455.6186175154148084.2100115132 Y315M-4V17276733.13.53.83011501251570125DL-25×8 12016020033.344.455.6212200176148096.2115132132 Y315M-4V17276733.13.53.83011501251880125DL-25×9 12016020033.344.455.62392251981480108129148160 Y315L1-4V17276733.13.53.8301150125。
