综合布线工艺要求

综合布线系统施工工艺一般来说大楼综合布线系统工程由主干布线子系统和水平布线子系统、配线间及工作区设备安装等4部分组成。

1、主干线子系统的电缆施工建筑物主干线子系统的电缆施工围，主要是从设备间到建筑物各个楼层配线架之间的主干路由上所有缆线的施工。

它的施工环境全部在室，且在建筑中已有电缆竖井或专用房间等客观条件。

因此，现场环境的施工条件较室外要好。

建筑物主干布线子系统是所的综合布线系统中必有的组成部分，它与建筑和室其它管线系统关系密切，因此，在安装施工中必须加强与有关单位协作配合，互相协调，以求建筑物主干布线子系统的所有缆线敷设和安装顺利进行，且有可靠的质量保证。

因本项目只设一个配线间，因此主干子系统也即为水平子系统的垂直部分。

1) 建筑物主干布线子系统缆线敷设的基本要求建筑物主干布线子系统的缆线条数较多，且路由集中，它是综合布线系统中重要骨干线路。

因此，在安装敷设前和整个施工过程中应注意以下几点基本要求，以保证敷设缆线的施工质量。

a) 为了使施工顺利进行，在敷设缆线前，应在施工现场对设计文件和施工图纸进行核对，尤其是对主干路由中所采用的缆线型号、规格、程式、数量、起迄段落以及安装位置，要重点复核，如有疑问量，应及早与设计单位和主管建设的部门共同协商，予以研究解决，以免耽误工程开展，影响施工进度。

b) 在敷设缆线前，应对已运到施工现场的各种缆线进行清点和复查。

其容有缆线的型号、规格、长度、起始端和终端地点等，标签上的字迹应清晰、端正和正确，以便按施工顺序、对号入座进行敷设施工。

c) 为了减少缆线承受的拉力和避免在牵引过程中产生扭绞现象，在布放缆线前，应制作操作方便、结构简单的合格牵引端头和连接装置，把它装在缆线的牵引端。

由于建筑物主干布线子系统的主干缆线一般长度为几十米，应以人工牵引方法为主。

为了保证缆线本身不受损伤，在缆线敷设时，布放缆线的牵引力不宜过大，应小于缆线允许力的80%，在牵引过程中为防止缆线被拖、蹭、刮、磨等损伤，应均匀设置吊挂或支承的支持物间距不应大于1.5m,或根据实际情况来定。

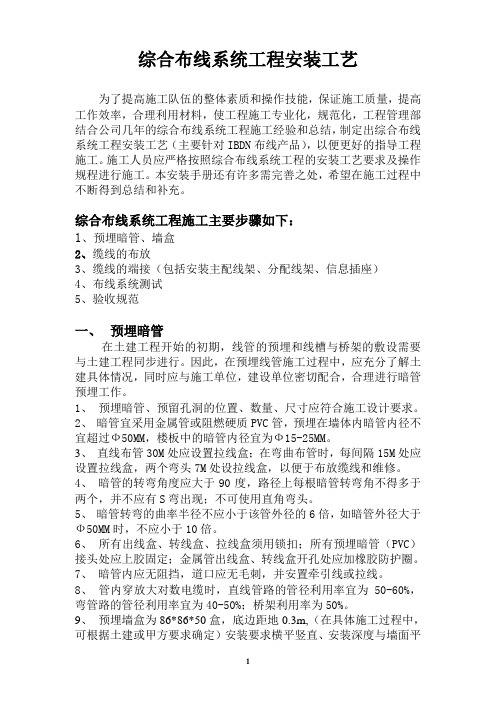

综合布线系统工程安装工艺为了提高施工队伍的整体素质和操作技能，保证施工质量，提高工作效率，合理利用材料，使工程施工专业化，规范化，工程管理部结合公司几年的综合布线系统工程施工经验和总结，制定出综合布线系统工程安装工艺（主要针对IBDN布线产品），以便更好的指导工程施工。

施工人员应严格按照综合布线系统工程的安装工艺要求及操作规程进行施工。

本安装手册还有许多需完善之处，希望在施工过程中不断得到总结和补充。

综合布线系统工程施工主要步骤如下：1、预埋暗管、墙盒2、缆线的布放3、缆线的端接（包括安装主配线架、分配线架、信息插座）4、布线系统测试5、验收规范一、预埋暗管在土建工程开始的初期，线管的预埋和线槽与桥架的敷设需要与土建工程同步进行。

因此，在预埋线管施工过程中，应充分了解土建具体情况，同时应与施工单位，建设单位密切配合，合理进行暗管预埋工作。

1、预埋暗管、预留孔洞的位置、数量、尺寸应符合施工设计要求。

2、暗管宜采用金属管或阻燃硬质PVC管，预埋在墙体内暗管内径不宜超过Ф50MM，楼板中的暗管内径宜为Ф15-25MM。

3、直线布管30M处应设置拉线盒；在弯曲布管时，每间隔15M处应设置拉线盒，两个弯头7M处设拉线盒，以便于布放缆线和维修。

4、暗管的转弯角度应大于90度，路径上每根暗管转弯角不得多于两个，并不应有S弯出现；不可使用直角弯头。

5、暗管转弯的曲率半径不应小于该管外径的6倍，如暗管外径大于Ф50MM时，不应小于10倍。

6、所有出线盒、转线盒、拉线盒须用锁扣；所有预埋暗管（PVC）接头处应上胶固定；金属管出线盒、转线盒开孔处应加橡胶防护圈。

7、暗管内应无阻挡，道口应无毛刺，并安置牵引线或拉线。

8、管内穿放大对数电缆时，直线管路的管径利用率宜为50-60%，弯管路的管径利用率宜为40-50%；桥架利用率为50%。

9、预埋墙盒为86*86*50盒，底边距地0.3m,（在具体施工过程中，可根据土建或甲方要求确定）安装要求横平竖直、安装深度与墙面平齐。

弱电系统综合布线十大规定
1、配线时，相线与零线的颜色应不同；同一机房或设备间相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。

过流一般铜芯线为6A/平方,铝芯线为：3A/平方,计算电源供电线缆的粗细可以此标准计算。

2、导线间和导线对地间电阻必须大于0.5MΩ。

3、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平坚直、劳固结实。

4、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。

5、所布线路上存在局部干扰源，且不能满足较小净距离要求时，应采用钢管。

6、暗管直线敷设长度超过30米时，中间应加装过线盒。

7、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。

连续弯曲超过2次时，应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等。

8、暗管弯曲半径不得小于该管外径的6~10倍。

光缆一般不得小于管径的10-15倍并且缆尾必须缠上电胶布。

9、在暗管孔内不得有各种线缆接头。

10、电源线配线时，所用导线截面积应满足用电设备较
大输出功率。

弱电系统综合布线的十大规定是根据弱电系统来规范地，十分的严谨有效，希望大家在弱电系统综合布线时能够遵守规定，这样才能做到尽善尽美。

综合布线施工工艺1. 什么是综合布线综合布线是指将建筑物中的电话、计算机网络和其他数据传输系统的布线组装起来，形成一个可以方便地增加、改建和维护各种通信设备的网状结构。

综合布线系统能够满足多种通信设备直接互连、同步操作和互启动的需要。

2. 综合布线施工工艺综合布线施工工艺包括三个部分：预先规划、施工和测试。

2.1 预先规划预先规划是综合布线施工的重要步骤。

它包括下面的主要内容：2.1.1 根据实际需求设计网络拓扑根据所需的实际情况来设计网络拓扑，包括将设备中的传输媒介（如电缆和光纤）在建筑物内进行端口连接的拓扑结构，从而实现可扩展性、高可用性和容错性。

2.1.2 选择传输媒介在综合布线施工中，选用何种传输媒介至关重要。

现在传输媒介有很多种，如UTP、STP、光纤等。

需要按照实际应用需求选择。

2.1.3 选择配线架综合布线明确规定了采用19寸尺寸配线架的方式，配线架的前置网络接口(NA) 与通信主干线或堆叠线路直接相连，由此可节省连接端口，快速连接机柜内的各种末梢设备。

2.2 施工综合布线施工是整个过程中最为关键的环节。

它包括下面的主要内容：2.2.1 预留穿线孔在建筑物修建前，施工人员通过深入了解，确定传输媒介经过的位置，确定所需的传输媒介数量和长度，以便钻孔以供穿线。

2.2.2 安装电缆和光纤有了穿线孔，施工人员可顺利安装传输媒介，其中槽式电缆成为目前最常用的集线器连通计算机的网络线缆。

在安装电缆时需要注意引入安全，需要加装保护盒以防火灾等事故。

2.2.3 安装插座和配线架每一个站点的末端都配备有插座，根据需要用配线架分开组织好。

2.2.4 按照标准化方法完成连接一旦安装了电缆和光纤，还需要对所有传输媒介进行连接。

这样一来，传输媒介才能连接起来，在网络中也才能得以通信。

在对传输媒介进行连接时，需要坚持标准化方法，确保连接紧密牢固。

2.3 测试测试是综合布线施工的最后一步。

它的任务是确保整个网络运行正常，包括：2.3.1 全面测试从根据需求设计网络拓扑耸立起来资料质量否定到几乎所有实现的传输媒介的质量控制都迫在眉睫。

综合布线工程设计规范随着信息化时代的深入发展，数据中心、企业、机构、商场、学校等大型建筑都急需稳定、高效、灵活的通信网络。

在布线系统的设计与规划中，综合布线工程是建立这一种网络的重要基础。

本文将为大家详细介绍综合布线工程设计规范。

一、综合布线工程简介综合布线是一种协调各种电信、监控、音视频、计算机网络的布线，以适应不同的信息化环境。

综合布线的设计旨在提高网络通信的效率、稳定性和可维护性。

由于综合布线在网络建设中的重要性，因此在综合布线的设计过程中需要技术、规范等多方面因素的考虑。

二、综合布线工程设计规范1、范围和概述综合布线工程涉及到各种电信、监控、音视频、计算机网络的布线，包括配线区、机房、数据中心、商场、学校、医院等各类建筑。

工程设计应当协调各系统的布线，大幅提高网络通信的效率、稳定性和可维护性。

2、技术要求综合布线工程在设计和施工中应当依据行业标准、行业规范、用户实际需求等进行，确保设计规范合理、可行。

3、系统划分将网络通信系统划分为电子设备、传输介质和外部接口3个部分。

其中，电子设备包括交换机、路由器、中继器、服务器、传真、打印机等；传输介质包括光纤、双绞线、同轴电缆、光缆等；外部接口包括电话、电视、安防系统等。

4、接线系统接线系统是综合布线系统的核心，要满足以下要求：（1）线缆的选择要符合要求，并保证必要的支架和保护件；（2）接线系统应当具有一定的容错能力和灵活性；（3）连接器及其配套配件应当选用合适材料和结构。

5、管道系统为了保护线缆和整个综合布线系统，管道系统必须有一定的承载能力和合适的安装方法。

安装位置应考虑到物理隔离、异物排除和安全要求，并应该利用安装空间的物理特性合理设计引上结构。

6、标识系统标识系统是维护和管理综合布线系统的关键。

它应该包括设备标识、线缆标识、端口标识、机房标识、楼层标识等，并与主安装计划相匹配。

这有助于提高维护效率和系统可靠性。

7、综合布线系统的信息分类根据综合布线系统的信息分类，可以将系统分为内部信息和外部信息两种。

综合布线工艺流程
《综合布线工艺流程》
综合布线是指将不同类型的数据传输设备（如电脑、电话、摄像头等）通过网络连接到一起，实现信息传输和共享的工程。

而综合布线工艺流程则是指在进行综合布线时所需的具体步骤和技术要点。

下面将介绍一下综合布线的工艺流程。

首先，进行综合布线前需要对现场进行勘测和规划。

勘测包括对建筑物内部结构和环境的了解，规划则需要根据建筑物的用途和需求确定布线方案，包括布线走向、节点设置、电缆类型等。

其次，进行预埋管道和布线架设。

在建筑物还未完工时，需要提前进行预埋管道的设置和电缆布线架设，以便后续的综合布线工作。

然后，进行电缆敷设。

根据规划好的布线方案，需要进行电缆的敷设和连接工作，确保各个设备之间的信息传输畅通无阻。

接着，进行设备的连接和调试。

完成电缆的敷设后，需要对各个设备进行连接并进行调试，确保其正常工作。

最后，进行验收和维护。

一切工作完成后，需要对整个综合布线系统进行验收和维护，确保其符合规范和要求，并且能够稳定可靠地运行。

总之，综合布线工艺流程包括了勘测规划、预埋管道、电缆敷设、设备连接和调试、验收和维护等多个环节，需要经过专业人员精心设计和施工，才能确保整个综合布线系统的高效运行。

一、机房综合布线工程1. 1、机房综合布线系统机房采用下走线方式,安装镀锌走线槽,强电主线槽300200,强电支线槽200100,弱电主线槽 300150,弱电支线槽 200100 ;强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供应电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆,布放ODF 到设备机柜的光缆;一边布放列头柜到设备柜的电源线,一边布放网线等信号线缆,上层布放设备柜到ODF柜的光缆;电源线和信号线交叉时, 会对信号线产生干扰;1、桥架及线槽的安装位置应符合施工图要求,左右偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过 2mm；3、垂直桥架及线槽应与地面保持垂直,垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺；5、金属桥架、线槽及金属管各段之间应保持连接良好,安装牢固;1. 2、综合布线系统整体技术要求A、线缆类a六类非屏蔽双绞线电缆类型：六类 UTP 电缆芯线规格：内部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性;芯线对数：4 对电缆外皮：低烟无卤外皮;符合 IEC61034,IEC60754 标准;标准：符合 TIA/EIA 568B 和 ISO /IEC 11801 及相关国内标准,并符合国际第三方测试实验室;如 ETL/3P带宽：≥250MHz特性阻抗：1 - 100 MHz---100 ± 15 100 - 250 MHz---100 ± 20b多模光缆规格：室内光缆：低烟无卤外护套束状软光缆标准：50\125μm,满足 ISO 的 OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km雷射光源850nm1500\500MHz-Km红外光源850\1300nm纤芯衰耗：最大\850\1300nm光缆 10G 传输应用要求支持距离达 150 米;B 配线架类a数据配线架规格：24口RJ45 模块化非屏蔽配线架;安装：19”机柜式安装卡接线规范围：22－26AWG最少卡接次数：750 次打线方式：T568A 或 T568B配线架可以安装色标以及安全产品b铜缆配线架 RJ45 信息模块规格：非屏蔽 RJ45 模块插座;标准：TIA/EIA 568B接线方式：T568B/568A保证模块中在所有可能的接触面镀金;采用 DCM 技术直接连接,不采用印刷电路板模式;直流电阻：Ω绝缘阻抗：不低于 500MΩ插拔寿命：≥750 次安装方式：模块可以同时使用在面板和配线架上、简单、快速用途：工作区、水平子系统语音、数据信息点,面板模块与配线架模块必须通用; c光纤配线架规格：1U 光纤配线架;1U 最多可支持 12 芯 ST/SC 或者 12 芯 LC;多模单个 SFP 光纤接头衰耗小于C 跳线类a 数据跳线规格：非屏蔽 4 对模块化 RJ45 至 RJ45 跳线标准：TIA/ 和 ISO11801 2nd导体直径 24AWG,内部多芯软线结构需有多种长度可供选择;跳线全部为原厂机制生产;跳线上能安装色标以及安全产品;b光纤跳线规格：接头类型有 ST 接头,FC 接头,双工 SC接头,双工 LC 接头50\125μm 多模双工万兆光纤跳线9\125μm 单模双工光纤跳线c光纤尾纤规格：尾纤为半紧套管设计50\125um 多模万兆光纤尾纤9\125um 单模光纤尾纤设备制造商生产的六类系统必须获得中华人民共和国信息产业部关于最新六类布线系统标准的合格认证,并提供相关认证文件;厂商提供的布线产品包括线缆,跳线,面板,配线架,光缆, 光纤接插件,工具及耗材必须有出厂检验合格证和产品质量检验合格证;必须提供其所推荐布线产品厂商关于该厂商六类布线全程信道和永久链路的安装、测试方式;综合布线示意图：1、电源线地线要和信号线分开布放；2、电缆槽内缆线布放应顺直,尽量不交叉,在缆线进出线槽部位、转弯处应绑扎固定,其水平部分缆线每间隔 5~10m 绑扎;垂直线槽布放缆线应在缆线的上端和每间隔固定在缆线支架上；3、缆线的弯曲半径应符合下列要求：a 非屏蔽 4 对对绞线电缆的弯曲半径应至少为电缆外径的4倍；b 屏蔽 4 对对绞线电缆的弯曲半径应至少为电缆外径的 6~10 倍；c 主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4、光缆的弯曲半径应至少为光缆外径的15倍；5、缆线端接的一般要求如下：a 缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤；b 缆线两端应贴有标签,应标明编号,标签书写应清晰,端正和正确;标签应选用不易损坏的材料；c 缆线终接后,应有余量；d 缆线终接应符合设计和施工操作规程；e 缆线中间不允许有接头；f 缆线终接处必须牢固、接触良好 ;所有墙上型信息插座均距地 300mm；所有地面信息插座距强电插座中心距离不小于300mm;为便于设备使用,每个信息插座附近应配备220V电源插座一组;1. 3、标识标签设备名称中文部分,在设备只有一台的情况下,只要直接描述设备名称,在设备超过一台的情况下,在设备名称之后加上数字, 来表示设备的实际数量;中间转接部分：在线缆没有中间转接的情况下,此行不存在,在线缆有中间转接的情况下,按照表中描述进行；走线路由：对机房的所有走线槽进行编号,按照线缆走向顺序写出走线槽编号；机柜内部线缆直接写机柜内部走线；针对PDU标签,与线缆标签一致,只是在线缆标签设备名称中文后面增加具体的PDU端口号,PDU 端口编号由PDU进线端开始编号,以此类推;标签统一采用专业打印机,采用统一品牌的标签色带；标签颜色：黄底黑字;标签方式：旗帜式线缆标签; 字体：宋体；标签带规格：12MM; 字体大小：根据标签长度调整；标签内容大小：宽度 50mm,高度 10mm；标签文字位置左：水平距离 16mm,垂直距离1mm；标签文字位置右：水平距离 L3+L4+L2mm,垂直距离 1mm；标签文字主要内容：线缆名称、线缆起点、线缆终点、走线路由；标签旗帜直径 L2：被粘贴线缆的周长+5mm；标签总长度 L1：130mm+被粘贴线缆的周长L+5mm;粘贴位置：距离线缆接头处 3Cm 粘贴,特殊情况可特殊处理;粘贴方式：旗帜式对折粘贴;2、机柜的技术要求、网络、服务器机柜的安装通信机柜是承载通信设备基础,通信机柜设计的稳固性、科学性和实用性是保证通信设备安全正常运行的必要条件;根据设备实际需求,网络机柜和服务器机柜统一采用19英寸标准机柜,使整个机房排列整齐美观;机柜尺寸要求为：60010002000 机柜,每个机柜须配置6口PDU两个;机柜参数要求:框架采用多重折弯技术单块钢板一次滚轧成型,材料为冷轧薄钢板,厚度不小于;单机柜承重不小于800 公斤;为便于门开关, 要求前后门门框下边到框架底边间距不小于8cm, 要求在框架底框和侧框合理安排螺孔,便于机柜与底座,机柜与机柜之间紧固;因此,机柜不需带轮;机柜底座采用角钢安装;机柜上不能标有厂家名称、商标等标记,前后门板材料为进冷轧薄钢板,厚度不小于2mm;为保证门不晃动;门采用快速拆卸铰链;门锁为带钥匙的单点压铸铝合金锁 ;侧板材料为冷轧薄钢板, 厚度不小于2mm;机柜框架的固定采用螺丝连接;顶板材料为冷轧薄钢板, 厚度不小于2mm;机柜框架的固定采用螺丝连接;底部设置必须有利于进线;底部单方向出线不少于200 根六类线立柱材料应选用优质冷轧钢板, 厚度不小于 2mm;立柱必须可以调节安装深度,前后共4根;为便于安装,立柱上必须有U制标尺;机柜的颜色为黑色;前后通风网孔门,后门双开,通风面积不少于柜门面积的60%;尺寸：机柜净安装高度为42U,外部尺寸规格：单个机柜宽 600mm,机柜深1000mm、指侧面板宽度 900-1000mm,高2200mm;符合国家电气规范的保护接地铜排或等效部件每台机柜在后侧配两组独立、垂直安装机架式的走线槽机柜支架安装示意图2. 2、机柜的布置安装1、数据机房的设备布置应满足机房管理、人员操作和安全、设备和物料运输、设备散热、安装和维护的要求；2、产生尘埃、废物的设备应远离对尘埃敏感的设备,并宜布置在有隔断的单独区域内；3、当机柜或机架上的设备为前进风/后出风方式冷却时,机柜和机架的布置宜采用面对面和背对背的方式；4、主机房内设备间的距离应符合下列规定：a 用于搬运设备的通道净宽不应小于；b 机柜和机柜间距不宜小于；c 当需要在机柜侧面维修测试时,机柜与机柜、机柜与墙之间的距离不宜小于；d 成行排列的机柜,其长度超过6m时,两端应设有出口通道；当两个出口通道之间的距离超过15m时,在两个出口通道之间还应增加出口通道；出口通道的宽度不应小于lm,局部可为 ;1、机架安装位置符合工程设计；2、在有防静电地板的机房里安装的机柜应使用机柜支架,用膨胀螺钉将机柜支架固定在地面上调平,把机柜用螺钉固定在机柜支架上；3、机柜支撑件安装正确可靠,固定螺栓全部规范安装;有绝缘设计的规范安装绝缘配件,保证绝缘；4、机架机箱固定可靠,符合工程设计文件的抗震要求；5、机柜的结构附件应按规范正确安装,螺栓全部正确紧固；6、机柜的活动件动作正常；7、机柜的活动件动作正常,主走道侧各行机柜应对齐成直线,误差应小于5mm；8、整行机架表面应在同一平面上,排列紧密整齐;二、机房安防系统工程1、机房监控系统机房安保监控系统常选用一体化球型摄像机或者半球摄像机,主要对机房各出入口、机房配电室、网络机房等重点区域进行实时图像监控和录像;在监控室设置数字硬盘录像主机,从而保证监控系统24小时不间断监控录像;摄像机吊顶安装,电源采用UPS统一供电;、监控布点：机房中有大量的服务器及机柜、机架;由于这些机柜及机架一般比较高,所以监控的死角比较多,因此在视频监控布点时主要考虑各个出入口,每一排机柜之间安装摄像机;如果在各出入口的空间比较大,可考虑采用带变焦的摄像机,在每一排的机柜之间,根据监视距离,配定焦摄像机即可;如果机房有多个房间的话,可考虑在UPS房和控制机房内安装摄像机;、产品选型及技术要求电视监控系统图像信号应满足图像信号技术指标表中的要求复合视频信号幅度：1±V峰-峰黑白电视水平清晰度：>=350TVL彩色电视水平清晰度：>=270TVL黑白电视灰度等级：>=8信噪比：>=38Db一般情况下,定焦摄像机在光照度变化大的场所应选用自动光圈镜头并配置防护罩,在光照稳定光源充足的地方,用固定光圈镜头可降低成本;图像信号应保持24小时录像,录像方式可采用硬盘录像,也可采用传统的录像系统;闭路电视控制系统最好有视频动态报警功能;同时如果具有视频远程传输功能,即通过Internet、ISDN、局域网或电话线将监视信号传输到远程客户指定的地方,在使用时将会更加方便;在安装闭路电视的同时,也可考虑在重要的机房档案库无人值守安装防盗报警系统以加强防范手段,防盗报警设备有红外+微波双鉴探测器,玻璃破碎探测器、振动探测器、音频探测器等,与视频监控图像做报警联动;2、机房门禁系统门禁管理系统的主要目的是保证重要区域设备和资料的安全,便于人员的合理流动,对进入这些重要区域的人员实行各种方式的门禁管理,以便限制人员随意进出；卡片最好采用现在流行的感应式卡片；卡出入系统首先应具有权限设置的功能,即每张卡可进出的时间、可进出哪道门,不同的卡片持有者应有不同的权限；每次有效的进入都应存档或统计；应有完善的密码系统,即对系统的更改,不同的操作者应有不同的权限；电锁应采用安全可靠的产品,有电闭锁或无电闭锁根据用户要求可调；紧急情况下或电锁出现故障的情况下应有应急钥匙可将门打开；门禁系统最好采用计算机控制系统；全套系统最好有备用电源;。

综合布线施工规范标准一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。

从总线槽到分线槽或线管需要有过渡连接。

总线槽要求宽度与高度的比例为3:1，在线槽中放置的双绞线应不超过三层。

在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。

水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。

根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。

最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。

但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。

在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。

水平子系统线槽或线管应采用镀锌铁槽或铁管。

双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的超五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。

双绞线的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能。

2、缆线的敷设和保护方式检验1）缆线般应按下列要求敷设：缆线的型式、规格应与设计规定相符。

缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。

缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。

标签应选用不易损坏的材料。

缆线终接后，应有余量。

交接间、设备间对绞电缆预留长度宜为~，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。

2）缆线的弯曲半径应符合下列规定：（1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；（2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍；（3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍；（4）光缆的弯曲半径应至少为光缆外径的15倍。

弱电工程综合布线系统施工标准要求对综合布线系统而言，体现的不仅仅是材料和设备，工程在整个系统中占重要的地位。

因为用户所购买的不仅仅是供应商综合布线系统的线缆和接插件，而应当是整个工程。

正文：系统的设计很大程度上依赖于对综合布线的理解和施工管理及经验；而布线工程的实施在一定程度上讲是一门经验科学。

质量保证的承诺，不是一句空洞的保证，而是有以下具体保证措施为基础的。

施工步骤1）水平子系统的布线施工水平子系统完成由接线间到工作区信息出口线路连接的功能。

采用走吊顶的镀锌金属线槽的方案，线管采用镀锌钢管。

为水平线系统提供机械保护和支持。

装配式的金属线槽是一种闭合式的金属管槽，安装在吊架上，从弱电井引向各个设有信息点的房间，再由不同规格的线管，将线路引到墙壁上的暗装底盒。

例如：（弱电线缆的成品保护）综合布线系统的布线是星形的，水平线缆量较大，所以，线槽容量的计算是很重要的，按照标准的线槽设计方法，应根据水平线缆的外径来确定线槽的容量。

可以根据情况选用不同的规格，为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线缆线路由的弯转自如。

如果不能确定信息出口的准确位置，拉线时可先将线缆盘在吊架上的线缆出线口处，待具体位置确定后，再引到各信息出口。

由于铺设水平线缆之前先得铺设线管，在铺设时因当注意不能有连续的两个90度的拐角，若实际情况限制则需加过线盒。

2）垂直干线子系统的布线施工本方案的垂直干线子系统，是由一连串通过开好垂直对准孔组成的，它的走线设计分为两部分。

干线的垂直部分垂直部分的作用是提供弱电井内垂直干缆的通道。

这部分采用预留电缆井方式，在每层楼的弱电井中留出专为综合布线大对数电缆通过的长方形地面孔，电缆井的位置设在靠近支电缆的墙壁附近，但又不妨碍端接配线架的地方。

在预留有电缆井一侧的墙面上，还应安装电缆爬架或线槽，爬架或线槽的横档上开一排小孔，大对数电缆用紧固绳绑在上面，用于固定和承重，如果附近有电梯等大型干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护。
