综合布线技术要求及相关规范

综合布线技术要求及相关规范1、综合要求1.1. 本项目包括：A、电脑网络布线；B、电视点布线；U电话点布线；D、闭路电视监控布线。

1.2. 电源布线不在综合布线范围内，计算机网络布线作为备用配电，电话、电视不作为备用配电。

1.3. 算机网络布线如有户外部分，则采用光纤布线，电话、电视等户外部分由施工方施工。

1.4. 应符合综合布线的国家标准和电气安全等方面的国家标准。

1.5. 应充分考虑导线与用户相关设备之间的阻抗匹配、传输距离、线间电容、串扰、回波、损耗等因素。

1.6. 在布线系统中充分考虑整体布线工程的防雷与接地问题,建立独立的接地网，必须提供完整可行的防雷与接地方案。

2、其他要求2.1 系统的测试和验收该系统的测试和验收参照中国工程建设标准化协会标准《建筑与建筑群综合布线系统工程施工及验收规范》(CECS89:97),并根据最新标准修订后的以下标准进行设计和验收。

2.1.1 整个系统应按下列标准的最新修订本进行设计与验收测试。

1)国家电气规范与国家电气安全规范。

2)BS7430--接地3)EIA∕TIA568B及569标准4)ISO∕IECDIS11801(2002)建筑与建筑群综合布线系统工程国际标准。

5)CECS72:92建筑与建筑群综合布线系统工程设计规范。

2.1.2 设备安装、测试、开通1)测试工具采用FLUKEDSP4300电缆测试仪进行验收测试，所有电脑网络信息点(含备份点)按TIA/EIA568B信道测试模型100%通过测试。

2)仪器、仪表和安装材料的安装、测量和调试均由施工方提供。

3）机械结构设备应进行抗震加固。

2.1.3 移交测试1）提交试验的条件应符合技术规格书。

根据上述要求，施工方应提供试验条件、方法和程序草稿,经协商后，由双方共同拟订最终试验文件。

2）移交测试是在用户方督导人员在场的情况下由施工方的人员进行的。

3）如移交测试不符合测试文件的要求，则重新进行系统测试。

综合布线系统工程技术要求及验收规范发布时间：2010.06.30 新闻来源：载之（北京）国际工程技术有限公司浏览次数：521.1总体规划1.1.1兼容性综合布线系统是智能建筑内其他系统的信号传输通道，由于不同的系统采用不同的线缆、接线端子、插座面板，故首先考虑兼容性，尽可能的采用相同的传输介质、接线端子、插座面板等，把不同的信号综合到一套标准的布线中，这样可使布线大为简化，可节约大量的设备投资、维护时间。

1.1.2开放性综合布线应采用开放式的体系结构，满足多种国际标准，支持所有的通信协议。

1.1.3灵活性由于采用相同的传输介质、接线端子、插座面板等，故所有的传输通道都应设计成通用的，每个通道都能仅经过简单的跳线处理就可以支持不同的终端设备，如电话机、传真机、ISDN设备、以太网工作站、令牌环工作站等等。

1.1.4可靠性综合布线应选用高品质的材料，所有线缆和相关器件均应通过ISO认证。

对于主链路及重要通道应考虑加装备份线路以提高整个系统的可靠性。

1.1.5先进性综合布线系统为整个智能建筑的基础，故应采用国际上主流的甚至适当超前的技术，兼容最新的通信协议，通道预留适当的带宽，保证系统若干年不落后（一般为10年左右）。

目前水平子系统的管线施工方法主要有：(1) 直埋方式直埋方式由一系列密封在混凝土里的金属布线管道组成，这些金属管道从配线间向信息插座的位置敷设。

目前使用较多的金属管道有SC镀锌钢管及阻燃高强度PVC管，占空比取30%～50%。

这样设计简单明了，安装、维护都比较方便，工程造价也低。

(2) 先走吊顶内线槽再走支管的方式线槽通常安装在走廊的吊顶内，由弱电间出来的线缆先走吊顶内的线槽，到各房间后，经分支线槽从横梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，剔墙而下到信息出口。

线槽由金属或阻燃高强度PVC材料制成，有单件扣合方式和双件扣合方式。

并配有各种转弯线槽，T型头等。

弱电线槽能走综合布线、公用天线、闭路电视及楼宇自控信号线等弱电线缆。

综合布线规范随着现代化信息技术的飞速发展，网络已经成为我们日常生活和工作的重要组成部分。

而在构建一个稳定、高效的网络环境中，综合布线的规范必不可少。

本文将重点介绍综合布线规范的基本要求、常见问题以及一些实施建议。

一、综合布线规范的基本要求1. 合理设计：在进行综合布线的时候，需要进行合理的设计，根据不同的网络需求和空间结构，划定电缆走向和布线路径。

在设计过程中，需要考虑到布线的可扩展性，确保未来网络升级的便利性。

2. 测量标准：在进行综合布线前，需要使用专业设备进行测量。

测量结果能够提供给设计师参考，确保布线的质量和可靠性。

测量标准可以根据不同的要求来制定，但是一般都会包括电缆长度、信号强度等指标。

3. 电缆选择：选择合适的电缆是综合布线过程中非常重要的一步。

根据网络需求和传输距离来选择合适的电缆类型，如双绞线、光纤等。

同时，在选择电缆时需要考虑到其保护性能、抗干扰性能等因素。

4. 安全性保障：综合布线过程中需要确保电缆的安全性。

电缆需要有良好的绝缘性能和耐火性能，以防止安全事故的发生。

此外，对于布线区域的安全环境也需要进行评估和保障。

5. 标识和管理：为了方便布线的管理和维护，需要对每一段电缆进行标识。

标识可以包括所属部门、电缆类型、安装日期等信息。

同时，需要建立相应的档案管理系统，方便对布线进行跟踪和维护。

二、综合布线常见问题及解决方法1. 电缆长度超过规定距离：如果一段电缆的长度超过了规定距离，可能会导致信号衰减或者延迟。

解决方法可以通过增加信号放大器、使用中继装置或者重新设计布线路径等途径。

2. 电缆过多导致混乱：如果布线区域电缆过多，可能会造成混乱和隐患。

此时可以重新规划布线路径，进行分类和整理，并确保每一段电缆都有清晰的标识。

3. 技术标准不符合要求：在综合布线过程中，有时可能会遇到技术标准与实际要求不符的情况。

解决方法可以通过重新评估需求并进行调整，或者与相关技术人员进行沟通和协商。

综合布线规范技术要点
1.规划和设计阶段：
-在进行综合布线前，需要进行详细的规划和设计，考虑建筑物的结构、布局、用户需求等因素，确定布线的路径和布置方式。

2.网络布线要求：
-网络布线一般采用屏蔽双绞线（UTP）或光纤，选择合适的介质和线缆类型，根据具体需求决定传输速率和带宽要求。

-网络布线时需要考虑信号干扰和传输距离等因素，避免与电源线、照明线等干扰源靠近或串扰。

3.机房布线要求：
-机房是布线的核心区域，布线时需要合理规划机柜、机架、配线架等设备的布置和排列，便于维护和管理。

-在机房内进行布线时，需要遵守安全规范，严格控制布线的长度和弯曲半径，避免信号损失和线缆破损。

4.增强类布线要求：
- 在一些需要高速数据传输的场景中，如数据中心和服务器房，通常会采用增强类布线，如Cat 6A和Cat 7线缆，以支持更高的传输速率和带宽。

-增强类布线时，需要采取更严格的设计和安装措施，保证信号传输的稳定性和可靠性，如减少电磁干扰、增加接地措施等。

5.标准化布线接口：
-综合布线中，需要使用统一的标准化接口，如RJ45插座和LC光纤
连接器，确保不同设备之间的互连和兼容性。

-在进行布线时，需要按照标准规定的接口类型和配线方式进行连接，避免错误的布线或连接方式导致信号损失或不稳定。

6.标识和记录：
-同时，需要建立良好的文档记录，包括布线图、端口连接表等，方
便日后查阅和维护。

以上仅为综合布线规范技术要点的简要介绍，实际布线中还有许多细
节需要注意和遵守。

在进行综合布线时，应该选择具备相关资质和经验的
专业团队进行设计和施工，确保布线的质量和可靠性。

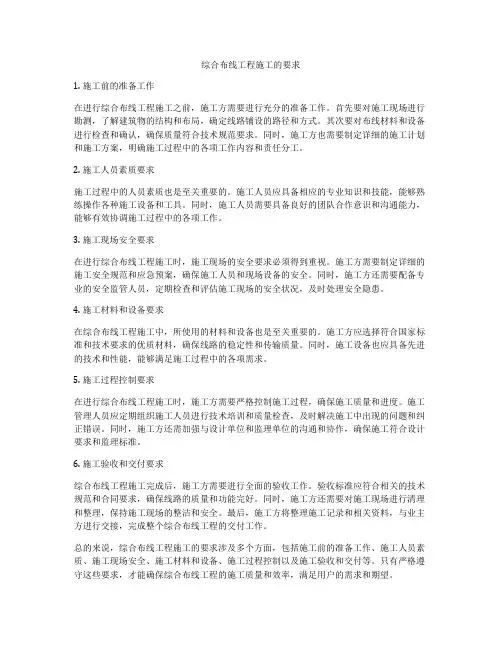

综合布线工程施工的要求1. 施工前的准备工作在进行综合布线工程施工之前，施工方需要进行充分的准备工作。

首先要对施工现场进行勘测，了解建筑物的结构和布局，确定线路铺设的路径和方式。

其次要对布线材料和设备进行检查和确认，确保质量符合技术规范要求。

同时，施工方也需要制定详细的施工计划和施工方案，明确施工过程中的各项工作内容和责任分工。

2. 施工人员素质要求施工过程中的人员素质也是至关重要的。

施工人员应具备相应的专业知识和技能，能够熟练操作各种施工设备和工具。

同时，施工人员需要具备良好的团队合作意识和沟通能力，能够有效协调施工过程中的各项工作。

3. 施工现场安全要求在进行综合布线工程施工时，施工现场的安全要求必须得到重视。

施工方需要制定详细的施工安全规范和应急预案，确保施工人员和现场设备的安全。

同时，施工方还需要配备专业的安全监管人员，定期检查和评估施工现场的安全状况，及时处理安全隐患。

4. 施工材料和设备要求在综合布线工程施工中，所使用的材料和设备也是至关重要的。

施工方应选择符合国家标准和技术要求的优质材料，确保线路的稳定性和传输质量。

同时，施工设备也应具备先进的技术和性能，能够满足施工过程中的各项需求。

5. 施工过程控制要求在进行综合布线工程施工时，施工方需要严格控制施工过程，确保施工质量和进度。

施工管理人员应定期组织施工人员进行技术培训和质量检查，及时解决施工中出现的问题和纠正错误。

同时，施工方还需加强与设计单位和监理单位的沟通和协作，确保施工符合设计要求和监理标准。

6. 施工验收和交付要求综合布线工程施工完成后，施工方需要进行全面的验收工作。

验收标准应符合相关的技术规范和合同要求，确保线路的质量和功能完好。

同时，施工方还需要对施工现场进行清理和整理，保持施工现场的整洁和安全。

最后，施工方将整理施工记录和相关资料，与业主方进行交接，完成整个综合布线工程的交付工作。

总的来说，综合布线工程施工的要求涉及多个方面，包括施工前的准备工作、施工人员素质、施工现场安全、施工材料和设备、施工过程控制以及施工验收和交付等。

一、弱电综合布线概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。

它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。

综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。

这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。

随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈。

这就导致具有楼宇管理自动化(BA，BuildingAutomation)、通信自动化(CA，CommunicationAutomation)、办公自动化(OA，OfficeAutomation)等功能的智能建筑在世界范围蓬勃兴起。

而综合布线系统正是智能建筑内部各系统之间、内部系统与外界进行信息交换的硬件基础。

楼宇综合布线系统(PDS)是现代化大楼内部的"信息高速公路"，是信息高速公路在现代大楼内的延伸。

二、综合布线的特点综合布线同传统的布线相比较,有着许多优越性,是传统布线所无法相比的。

其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。

而且在设计、施工和维护方面也给人们带来了许多方便。

(1)兼容性：综合布线的首要特点是它的兼容性。

所谓兼容性是指它自身是完全独立的而与应用系统相对无关,可以适用于多种应用系统。

过去,为一幢大楼或一个建筑群内的语音或数据线路布线时,往往是采用不同厂家生产的电缆线、配线插座以及接头等。

例如用户交换机通常采用双绞线,计算机系统通常采用粗同轴电缆或细同轴电缆。

这些不同的设备使用不同的配线材料,而连接这些不同配线的插头、插座及端子板也各不相同,彼此互不相容。

1技术规格要求综合布线系统的主干系统要求可以支持万兆以太网和各种常用的电话系统，配线系统要求可以支持千兆以太网和各种常用的电话系统。

1.1 总原则本工程中所采用的综合布线系统应符合以下原则：1.可靠性系统应具有长期和稳定工作的能力，应具有在规定的条件下和规定的时间内完成规定功能的能力。

2.实用性系统应具备完成工程中所要求功能的能力和水准。

即系统应符合本工程实际需要的国内外有关规范和功能要求，并且实现容易和操作方便。

3.先进性系统应是在满足可靠性和实用性要求前提下的最先进的系统。

即系统应是一个符合集散系统发展趋势，特别是符合计算机技术和网络通信技术最新发展潮流并且应用成熟的系统。

4.经济性系统应满足性能与价格之比同类系统和条件下达到最优。

其经济性包括以下内容：（1）系统本身的价格（包括系统设备、技术服务和培训）；（2）系统运行及维护费用；（3）对系统实施现场的特殊要求所需的费用。

1.2 综合布线系统的层次结构办公用房的综合布线系统采用符合《综合布线系统工程设计规范》（GB 50311-2007）的层次结构，分为7个组成部分：（1）工作区（2）配线子系统（3）干线子系统（4）建筑群子系统（5）管理（6）设备间（7）进线间1.3 产品认证投标人应根据《综合布线系统工程设计规范》（GB 50311-2007）要求，所提供的布线产品须经过具有合法性、独立性和权威性的中国权威测试机构（如：信息产业部数据通讯产品质量监督检验中心、信息产业部光通信产品质量监督检验中心、国家电线电缆检测中心等等）进行测试认证，并出具该机构发出的认证证明：1、六类屏蔽综合布线系统产品必须获得中国国家权威机构出具的满足ISO/IEC 11801:2002 Ed2.0或TIA/EIA 568-B.2-1 CAT-6类最新的国际标准关于六类系统的合格认证，并提供详细证明文件。

2、六类水平双绞线必须获得中国国家权威机构出具的满足LSOH的合格认证，并提供详细证明文件。

综合布线工程施工安全规范1. 引言综合布线工程是现代信息化建设的重要组成部分，为保障工程施工过程中的安全，需要制定相应的施工安全规范。

本文档旨在为综合布线工程施工提供安全指导，确保施工人员的人身安全和工程质量。

2. 施工现场安全要求2.1 施工区域划定- 在施工现场周围划定明确的安全区域，标示出临时安全防护标志。

- 确保施工区域与通行区域分离，避免施工人员和他人的交叉。

- 根据工程需要设置临时安全通道，确保紧急疏散的有效性。

2.2 施工材料管理- 严格按照规定存放和摆放施工材料，保持施工现场整洁有序。

- 对易燃、易爆等危险材料采取妥善的存放和管理措施，确保安全使用。

- 对有害物品和有毒气体，应进行专门储存和处理，避免对人员造成伤害。

2.3 施工机械设备使用- 确保施工机械设备符合国家安全标准，且操作人员具备相关资质。

- 定期对施工机械设备进行检查和维护，确保其正常运行并避免事故发生。

- 严禁未经许可的人员擅自操作施工机械设备，避免意外伤害和设备损坏。

3. 施工作业安全要求3.1 基础设施施工- 在施工前进行必要的勘察和分析，确定施工所需的材料和工具。

- 采取适当的防护措施，如搭建脚手架、使用护栏等，确保人员安全。

- 对挖掘和填土等作业，在施工前进行充分检查，确保工地稳定和安全。

3.2 电缆敷设和连接- 在敷设电缆时，注意保护电缆的绝缘层，避免机械损伤和电气短路。

- 严格按照设计图纸和规范要求进行连接和绝缘处理，确保施工质量和安全性。

- 在电缆连接处采取防水措施，防止水分进入导致设备损坏和电气事故。

3.3 安全防火措施- 在施工现场设置灭火器和灭火设备，并进行定期检查和维护。

- 禁止在施工区域内吸烟或使用明火，防止火灾事故的发生。

- 对易燃材料、电缆等进行分类储存，确保安全防火措施的有效性。

4. 施工人员安全教育和培训- 施工人员应接受相关领域的安全教育和培训，了解施工安全规范和操作规程。

- 定期进行施工安全培训，提升施工人员的安全意识和应急处置能力。

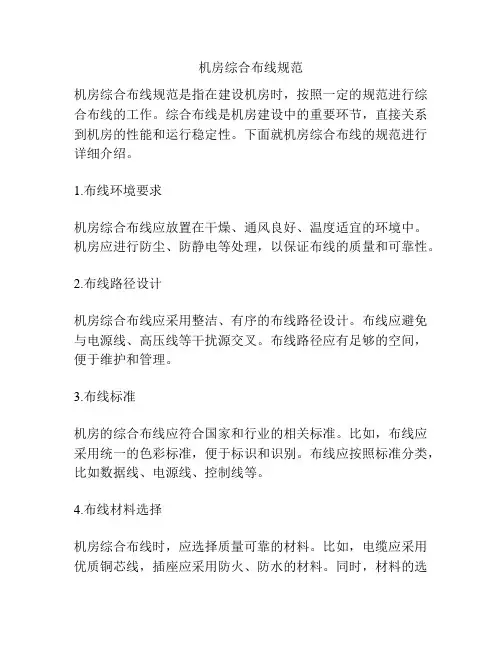

机房综合布线规范机房综合布线规范是指在建设机房时，按照一定的规范进行综合布线的工作。

综合布线是机房建设中的重要环节，直接关系到机房的性能和运行稳定性。

下面就机房综合布线的规范进行详细介绍。

1.布线环境要求机房综合布线应放置在干燥、通风良好、温度适宜的环境中。

机房应进行防尘、防静电等处理，以保证布线的质量和可靠性。

2.布线路径设计机房综合布线应采用整洁、有序的布线路径设计。

布线应避免与电源线、高压线等干扰源交叉。

布线路径应有足够的空间，便于维护和管理。

3.布线标准机房的综合布线应符合国家和行业的相关标准。

比如，布线应采用统一的色彩标准，便于标识和识别。

布线应按照标准分类，比如数据线、电源线、控制线等。

4.布线材料选择机房综合布线时，应选择质量可靠的材料。

比如，电缆应采用优质铜芯线，插座应采用防火、防水的材料。

同时，材料的选择要符合国家和行业的相关要求。

5.接地处理机房综合布线时，应进行有效的接地处理。

接地线的选择和布线方式应符合电气接地的相关要求，以保证机房的安全运行。

6.布线测试机房综合布线完成后，应进行测试，以确保布线质量和性能。

测试内容包括网络连通性、线缆信号传输性能等。

测试结果应符合规定的标准。

7.标识和记录机房综合布线完成后，应进行标识和记录。

每根线缆、插座等都应贴上标签，并记录在档案中。

这样，在维护和管理时能够快速定位和处理问题。

8.维护和管理机房综合布线完成后，应进行定期的维护和管理工作。

比如，定期检查和清洁布线，定期更换老化的线缆和插座。

维护和管理工作要有相应的计划和记录。

综合布线是机房建设中的重要一环，对机房的性能和运行稳定性有着重要的影响。

只有按照规范进行综合布线，才能确保机房的正常运行，提高机房的可靠性和安全性。

以上是机房综合布线规范的相关内容，希望对您有所帮助。

综合布线施工规范标准一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽,另一部分是将传输介质引向各房间信息接口的分线管或线槽.从总线槽到分线槽或线管需要有过渡连接.总线槽要求宽度与高度的比例为3:1,在线槽中放置的双绞线应不超过三层.在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能.水平线槽一般有多处转弯,在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径.根据EIA/TIA569标准,超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍.最新的标准认为,弯曲半径大于线径的4倍已可以满足传输要求了.但有一点是重要的,即保持足够大的弯曲半径可以保证系统的传输性能.在水平线槽的转弯处,应有垫衬以减小拉线时的摩擦力.水平子系统线槽或线管应采用镀锌铁槽或铁管.双绞线和光纤对安装有不同的要求,双绞线垂直放置于竖井之内,由于自身的重量牵拉,日久之后会使双绞线的绞合发生一定程度的改变,这种改变对传输语音的三类线来说影响不是太大,但对需要传输高速数据的超五类线,这个问题是不能被忽略的,因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定.双绞线的固定时的力的大小是应该受到重视的一种技巧,如果扎线太紧可能会降低NEXT值,从而影响线缆的传输性能.2、缆线的敷设和保护方式检验1缆线般应按下列要求敷设：缆线的型式、规格应与设计规定相符.缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤.缆线两端应贴有标签,应标明编号,标签书写应清晰,端正和正确.标签应选用不易损坏的材料.缆线终接后,应有余量.交接间、设备间对绞电缆预留长度宜为~,工作区为10~30mm；光缆布放宜盘留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度.2缆线的弯曲半径应符合下列规定：1非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；2屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍；3主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4光缆的弯曲半径应至少为光缆外径的15倍.电源线、综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求.在暗管或线槽中缆线敷设完毕后,宜在信道两端出口处用填充材料进行封堵.3预埋线槽和暗管敷设缆线应符合下列规定：敷设线槽的两端宜用标志表示出编号和长度等内容.敷设暗管宜采用钢管或阻燃硬质PVC管.布放多层屏蔽电缆、扁平缆线和大对数主干光缆时,直线管道的管径利用率为50%~60%,弯管道应为40%~50%.暗管布放4对对绞电缆或4芯以下光缆时,管道的截面利用率应为25%~30%.预埋线槽宜采用金属线槽,线槽的截面利用率不应超过50%.4设置电缆桥架和线槽敷设缆线应符合下列规定：电缆线槽、桥架宜高出地面以上.线槽和桥架顶部距楼板不宜小于30mm；在过梁或其它障碍物处,不宜小于50 mm.槽内缆线布放应顺直,尽量不交叉,在缆线进出线槽部位、转弯处应绑扎固定,其水平部分缆线可以不绑扎.垂直线槽布放缆线应每间隔固定在缆线支架上.电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔处应固定在桥架的支架上；水平敷设时,在缆线的首、尾、转弯及每间隔5~10m 处进行固定.在水平、垂直桥架和垂直线槽中敷设缆线时,应对缆线进行绑扎.对绞电缆、光缆及其它信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎.绑扎间距不宜大于,间距应均匀,松紧适度.楼内光缆宜在金属线槽中敷设,在桥架敷设时应在绑扎固定段加装垫套.采用吊顶支撑柱作为线槽在顶棚内敷设缆线时,每根支撑柱所辖范围内的缆线可以不设置线槽进行布放,但应分束绑扎,缆线护套应阻燃,缆线选用应符合设计要求.建筑群子系统采用架空、管道、直埋、墙壁及暗管敷设电、光缆的施工技术要求应按照本地网通信线路工程验收的相关规定执行.2、保护措施1、水平子系统缆线敷设保护应符合下列要求.预埋暗管保护要求如下：1预埋在墙体中间的最大管径不宜超过50mm,楼板中暗管的最大管径不宜超过25mm.2直线布管每30m处应设置过线盒装置.3暗管的转弯角度应大于90度,在路径上每根暗管的转弯角度不得多于2个,并不应有S弯出现,有弯头的管段长度超过20m时,应设置管线过线盒装置；在有2个弯时,不超过15m应设置过线盒.4暗管转弯的曲率半径不应小于该管外径的6倍,如暗管外径大于50mm时,不应小于10倍.5暗管管口应光滑,并加有护口保护,管口伸出部位宜为25~50mm.2、网络地板缆线敷设保护要求如下：1线槽之间应沟通.2线槽盖板应可开启.3主线槽的宽度由网络地板盖板的宽度而定,一般宜在200mm左右,支线槽宽不宜小于70mm.4地板块应抗压、抗冲击和阻燃.塑料线槽槽底固定点间距一般宜为1m.铺设活动地板敷设缆线时,活动地板内净空应为150~300mm.采用公用立柱作为顶棚支撑柱时,可在立柱中布放缆线.立柱支撑点宜避开沟槽和线槽位置,支撑应牢固.立柱中电力线和综合布线缆线合一布放时,中间应有金属板隔开,间距应符合设计要求.3、干线子系统缆线敷设保护方式应符合下列要求：缆线不得布放在电梯或供水、供汽、供暖管道竖井中,亦不应布放在强电竖井中.干线通道间应沟通.3、主干子系统主干子系统用于大楼之间的传输,一般采用多对数双绞线或多模光纤,光纤有极强的抗干扰能力,所以安装后不会发生如双绞线那样的问题,但光纤本身较为脆弱,强力牵拉或弯折会使纤芯折断,因此安装时应有有经验的工程师在现场指导.光纤的架设可以采用架空、直埋、管道等方法,直埋时应在光纤经过的地方做警告标志,以防以后的施工破坏.由于光纤的纤芯是石英玻璃的极易弄断,所以在施工时绝对不允许超过允许的最小弯曲半径.捆扎时至少为光纤外径的10倍；拉线时至少为光纤外径的15倍.其次,光纤的抗拉强度比铜缆小,因此在施工时,决不允许超过抗拉强度46N.光纤配线架分挂墙式、机架式两种,根据端接光纤数目可分为24口、48口、72口几种,配线架上有适配板,用来安装耦合器.光纤进入配线架前要适当地捆扎,进入配线架之后要预留有一定备用线缆,以方便安装、维护.备用的线缆应盘在光纤配线架的卷轴上.4、管理区子系统管理区子系统是工程施工中考虑最复杂的部分.这部分施工应充分考虑环境影响和端接工艺的影响.电磁辐射是考虑管理区子系统安装环境的主要因素.电磁辐射的影响主要来自两个方面,一是环境对系统传输的影响,一是系统在信息传输过程中对环境设备的影响.在建筑物内,环境对系统传输的影响主要来自强电磁辐射源,如电台,建筑物内的电梯,马达,UPS电源等.如果环境中这些干扰源的影响较大,应考虑采取屏蔽措施,或选择距离较远的位置.布线系统的端接工艺是直接影响系统性能的重要因素.连接配件的安装工艺主要影响布线系统的近端串扰和衰减,而这两个参数是判断系统性能的重要依据.在管理区子系统还要考虑环境的通风,照明,酸碱度,湿度等条件,这些因素将对端接配件造成腐蚀和老化,日久之后会影响系统的性能.管理区子系统内的安全性也要加以考虑,端接配件最好安装在布线机柜或墙柜内.5、工作区子系统工作区子系统在施工时要考虑的因素较多,因为不同的房间环境要求不同的信息墙座与其配合.在施工设计时,应尽可能考虑用户对室内布局的需要,同时又要考虑从信息墙座连接应用设备如计算机,等方便和安全.墙上安装型信息墙座一般考虑嵌入式安装.在国内采用的是标准的86型墙盒,该墙盒为正方形,规格80 ×80mm,螺丝孔间距60 mm.信息墙盒与电源墙座的间距应大于500px.桌上型墙座应考虑和家具,办公桌协调,同时应考虑安装位置的安全性.信息墙盒与电源墙座的间距应大于500px.抬高式地板安装在预制的地板盒内,盒内可以安装信息墙座和电源墙座.信息墙座接头的端接安装必须由专业工程师完成.与管理区子系统的端接一样,它的安装工艺对系统的性能有直接的影响.二、施工过程要求施工过程由三个方面完成：管道安装,拉线安装和配件端接.1、管道安装：由具有电信部门二级通信工程安装资格的工程队完成,工艺质量满足国家电信部门有关的施工规范和EIA/TIA569标准.布线桥架的焊接,线槽的过渡联接满足国家电工标准中对强电安装的工艺和安全要求.2、拉线安装：开放式布线系统对拉线施工的技能要求较其它布线高得多,这主要是由传输介质的特点决定的.在开放式布线系统中,采用的传输介质一般有两种类型,一类为双绞线,另一类为光纤,它们的材料构成和传输特征虽然不同,但在拉线时都要求轻拉轻放,不规范的施工操作有可能导致传输性能的降低,甚至线缆损伤.在施工中经常可以看到下列情况：1双绞线外包覆皮起皱或撕裂,这是由于拉力过大和线槽的转角,过渡联接不符合要求造成的.2双绞线外包覆皮光滑,看不出问题,但用仪表测量时发现传输性能达不到要求,这是由于拉线时拉力过大,使双绞线的长度拉长,绞合拉直造成的.这种情况用于语音和10Mbps以下的数据传输时,影响也许不太大,但用于高速数据传输时则会产生严重的问题.3光纤没有光信号通过,这是由于拉线时操作不当,线缆严重弯折使纤芯断裂造成的.这种情况常见于光纤布线的弯折之处.为了避免施工中出现上述问题,在ISO/IEC11801标准EIA/TIA569标准中规定：双绞线尤其是超五类双绞线拉线时的拉力不能超过13磅约20公斤. 光纤的拉力不能超过5磅约8公斤.为了保证施工的质量,规定：1拉线时每段线的长度不超过20米,超过部分必须有人接送；2在线路转弯处必须有人接送；3、配件端接：配件端接的工艺水平将直接影响布线系统的性能.公司对其严格把关,所有的端接操作都将由专业工程师完成.施工工艺技术要求1、严格按图纸施工,在保证系统功能质量的前提下,提高工艺标准要求,确保施工质量.2、预埋留位置准确、无遗漏.3、管路两端设备处导线应根据实际情况留有足够的冗余.导线两端应按照图纸提供的线号用标签进行标识,根据线色来进行端子接线,并应在图纸上进行标识,作为施工资料进行存档.4、设备安装牢固、美观、预装设备、竖成列,墙装设备端正一致,资料整理正规完整无遗漏,各种现场变更手续齐全有效.电缆线的敷设：在布线系统中,大多信号都是电流信号或数字信号,故对电缆线的敷设工作应注意以下几点：1、电缆敷设必须设专人指挥,在敷设前向全体施工人员交底,说明敷设电缆的根数,始末端的编号,工艺要求及安全注意事项.2、敷设电缆前要准备标志牌,标明电缆的编号、型号、规格、图位号、起始地点.3、在敷设电缆之前,先检查所有槽、管是否已经完成并符合要求,路由与拟安装信息口的位置是否与设计相符,确定有无遗漏.4、检查预埋管是否畅通,管内带丝是否到位,若没有应先处理好.5、放线前对管路进行检查,穿线前应进行管路清扫、打磨管口.清除管内杂物及积水,有条件时应使用压缩空气吹入滑石粉风保证穿线质量.所有金属线槽盖板、护边均应打磨,不留毛刺,以免划伤电缆.6、核对电缆的规格和型号.7、在管内穿线时,要避免电缆受到过度拉引,每米的拉力不能超过7公斤以便保护线对绞距.8、布放线缆时,线缆不能放成死角或打结,以保证线缆的性能良好,水平线槽中敷设电缆时,电缆应顺直,尽量避免交叉.9、做好放线保护,不能伤保护套和踩踏线缆.10、对于有安装天花的区域,所有的水平线缆敷设工作必须在天花施工前完成；所有线缆不应外露.11、留线长度：楼层配线间、设备间端留长度从线槽到地面再返上铜缆3~5m,光缆7~9m,信息出口端预留长度.12、线缆敷设时,两端应做好标记,线缆标记要表示清楚,在一根线缆的两端必须有一致的标识,线标应清晰可读.标线号时要求以左手拿线头,线尾向右,以便于以后线号的确认.13、垂直线缆的布放：穿线宜自上而下进行,在放线时线缆要求平行摆放,不能相互绞缠、交叉,不得使线缆放成死弯或打结.14、光缆应尽量避免重物挤压.15、绑扎：施工穿线时作好临时绑扎,避免垂直拉紧后再绑扎,以减少重力下垂对线缆性能的影响.主干线穿完后进行整体绑扎,要求绑扎间距≤.光缆应时行单独绑扎.绑扎时如有弯曲应满足不小于10CM 的变曲半径.16、安装在地下的同轴电缆须有屏蔽铝箔片以阴隔潮气.17、同轴电缆在安装时要进行必要的检查,不可有损伤屏蔽层.18、安装电缆时要注意确保各电缆的温度要高于5C.19、填写好放线记录表：记录中主干铜缆或光纤给定的编号应明确楼层号、序号.20、电缆敷设完毕后,两端必须留有足够的长度,各拐弯处、直线段应整理后得到指挥人员的确认符合设计要求方可掐断.21、线槽内线缆布放完毕后应盖好槽盖,满足防火、防潮、防鼠害之要求.机柜箱内接线：1、按设计安装图进行机架、机柜安装,安装螺丝必须拧紧.2、机架、机柜安装应与进线位置对准；安装时,应调整好水平、垂直度,偏差不应大于3mm.3、按供货商提供的安装图、设计布置图进行配线架安装.4、机架、机柜、配线架的金属基座都应做好接地连接.5、核对电缆编号无误.6、端接前,机柜内线缆应作好绑扎,绑扎要整齐美观.应留有1米左右的移动余量.7、剥除电缆护套时应采用专用剥线器,不得剥伤绝缘层,电缆中间不得产生断接现象.8、端接前须准备好配线架端接表,电缆端接依照端接表进行.9、来自现场进入机柜箱内的电缆首先要进行校验编号.10、来自现场进入机柜箱内的电缆要进行固定.11、来自现场进入机柜箱内的电缆,应留有一定的余量.12、来自现场进入机柜箱内的电缆一般不容许有接头.13、来自现场进入机柜箱内的电缆尽量避免相互交叉.14、按图施工接线正确,连接牢固接触良好,配线整齐、美观、标牌清晰.15、选用同一区段的电缆跳线颜色要尽可能统一,便于安装调试和日常维护.。
