大型水轮机座环现场加工工艺
朱洪滨
【期刊名称】《科技创新与应用》
【年(卷),期】2016(000)031
【摘要】随着科技水平的逐步提升,我国大型水轮发电机组的开发与制造技术也有所提高.作为水轮机重要部件之一,水轮机座环在加工与安装的过程中,其质量的好坏将对整个大型水轮机制造及安装质量产生重要影响.目前,工地现场加工座环的方式较为普遍.这种方式不仅能够为大型水轮机座环提供高质量的安装尺寸和表面质量,并且能够有效消除水轮机座环浇筑和安装焊接变形,从而为大型水轮机的正常运行提供保障.文章简要叙述了大型水轮机座环现场加工的相关经验,以供参考.
【总页数】1页(P163)
【作者】朱洪滨
【作者单位】哈尔滨电机厂有限责任公司,黑龙江哈尔滨 150040
【正文语种】中文
【相关文献】
1.阿海水电站水轮机基础环/座环现场加工工艺控制
2.大型水轮机座环工地加工工艺研究
3.大型水轮机组座环加工工艺技术
4.大型水轮机座环现场车削加工工艺
5.大型水轮机座环现场车削加工工艺
因版权原因，仅展示原文概要，查看原文内容请购买。
大型水电站水轮机座环现场加工及主要问题分析处理摘要：大型水电站机组座环尺寸大、重量重，必须在现场组焊后进行现场机加工。
本文对以国内某水电站机组座环现场加工为例，对座环的现场加工设备、工艺等方面进行了介绍，并对加工中出现的问题进行了分析与总结，以此为同类机组提供必要的参考。
关键字：水轮机；座环；现场加工工艺；大型水电站。
一、概述某水电站以发电为主，兼有防洪、航运、养殖等综合效益，共装有9台单机容量为700MW的水轮发电机组。
水轮机座环由上下环板、大舌板和23个固定导叶等组成，组装后其内、外径分别为8010mm、11920mm，总重量为243.5吨。
上下环板材料采用hiten 610-Z35的具有Z向性能要求的调质钢，在厂内焊接制造，经退火处理后进行粗加工，然后分4瓣运抵工地，在现场组焊为整体吊入机坑安装，再进行蜗壳挂装、焊接与砼浇筑。
为了消除座环组焊、蜗壳焊接与砼浇筑引起的座环变形，现场需通过座环精加工加以弥补，从而确定出导水机构的净空高度和导叶的端面间隙。
二、座环现场加工工艺2.1加工范围及裕量在水轮机埋设件安装完毕后，开始进行水轮机座环现场加工。
水轮机导水机构与座环的安装法兰面之间为全面接触，现场加工的方法采用整体铣销加工，主要加工部位：a.座环上环板环带及密封槽；b.座环下法兰平面及环带；c.基础环法兰环带的加工；d.座环下环板内环面。
某水电站座环现场加工的主要部位与加工裕量见图1:图1 某水电站座环现场加工部位与加工裕量示意图2.2现场加工设备与工艺座环现场加工工具采用立式专用铣床，由水轮机设备制造厂家为现场加工专门设计的，可以对座环轴向、径向不同加工面进行整体铣销加工。
该设备由提供，主要由安装基础、可调整底座、回转座、立柱、前臂、后臂、升降架、转臂升降传动系统、滑台、铣销头、支撑机构及电器控制系统等组成，组装后总重量约40吨。
安装基础与支撑机构分别与尾水锥管和机坑里衬焊接在一起，焊脚12mm，以增加稳定性。

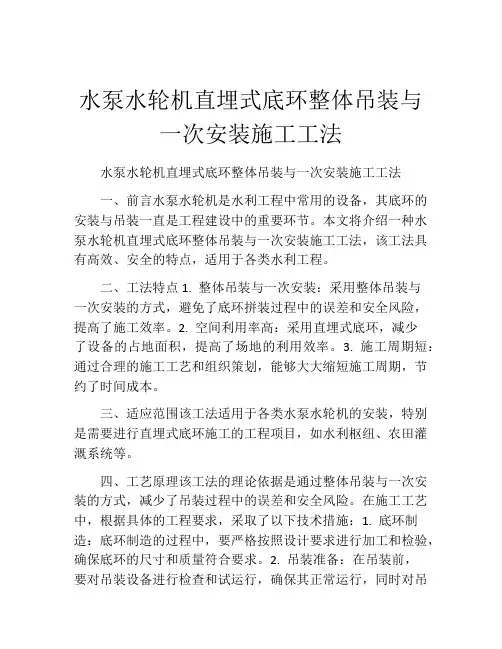

水泵水轮机直埋式底环整体吊装与一次安装施工工法水泵水轮机直埋式底环整体吊装与一次安装施工工法一、前言水泵水轮机是水利工程中常用的设备，其底环的安装与吊装一直是工程建设中的重要环节。
本文将介绍一种水泵水轮机直埋式底环整体吊装与一次安装施工工法，该工法具有高效、安全的特点，适用于各类水利工程。
二、工法特点1. 整体吊装与一次安装：采用整体吊装与一次安装的方式，避免了底环拼装过程中的误差和安全风险，提高了施工效率。
2. 空间利用率高：采用直埋式底环，减少了设备的占地面积，提高了场地的利用效率。
3. 施工周期短：通过合理的施工工艺和组织策划，能够大大缩短施工周期，节约了时间成本。
三、适应范围该工法适用于各类水泵水轮机的安装，特别是需要进行直埋式底环施工的工程项目，如水利枢纽、农田灌溉系统等。
四、工艺原理该工法的理论依据是通过整体吊装与一次安装的方式，减少了吊装过程中的误差和安全风险。
在施工工艺中，根据具体的工程要求，采取了以下技术措施：1. 底环制造：底环制造的过程中，要严格按照设计要求进行加工和检验，确保底环的尺寸和质量符合要求。
2. 吊装准备：在吊装前，要对吊装设备进行检查和试运行，确保其正常运行，同时对吊装现场进行规划和安全措施的设置。
3. 吊装操作：吊装操作中，要进行合理的配重计算，确保吊装过程中的平稳和安全，同时要加强与现场人员的协调和沟通，确保吊装操作的顺利进行。
五、施工工艺1. 底环制造：根据设计要求制造底环，并进行质量检验。
2. 吊装准备：对吊装设备进行检查和试运行，同时进行吊装现场的规划和安全措施的设置。
3. 底环吊装：使用吊装设备将底环整体吊装至指定位置，并进行固定。
4.安装主体设备：根据设计要求，将水泵水轮机安装至底环上，并进行调试和试运行。
5. 测试与验收：对安装的水泵水轮机进行测试和验收，确保其满足设计要求。
六、劳动组织在施工过程中，需要组织的劳动力包括：底环制造工、吊装操作工、水泵水轮机安装工、试运行工等。

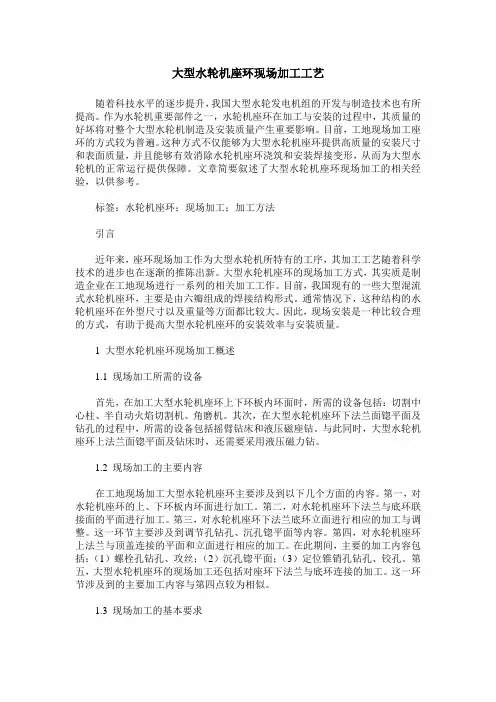

大型水轮机座环现场加工工艺随着科技水平的逐步提升，我国大型水轮发电机组的开发与制造技术也有所提高。
作为水轮机重要部件之一，水轮机座环在加工与安装的过程中，其质量的好坏将对整个大型水轮机制造及安装质量产生重要影响。
目前，工地现场加工座环的方式较为普遍。
这种方式不仅能够为大型水轮机座环提供高质量的安装尺寸和表面质量，并且能够有效消除水轮机座环浇筑和安装焊接变形，从而为大型水轮机的正常运行提供保障。
文章简要叙述了大型水轮机座环现场加工的相关经验，以供参考。
标签：水轮机座环；现场加工；加工方法引言近年来，座环现场加工作为大型水轮机所特有的工序，其加工工艺随着科学技术的进步也在逐渐的推陈出新。
大型水轮机座环的现场加工方式，其实质是制造企业在工地现场进行一系列的相关加工工作。
目前，我国现有的一些大型混流式水轮机座环，主要是由六瓣组成的焊接结构形式。
通常情况下，这种结构的水轮机座环在外型尺寸以及重量等方面都比较大。
因此，现场安装是一种比较合理的方式，有助于提高大型水轮机座环的安装效率与安装质量。
1 大型水轮机座环现场加工概述1.1 现场加工所需的设备首先，在加工大型水轮机座环上下环板内环面时，所需的设备包括：切割中心柱、半自动火焰切割机、角磨机。
其次，在大型水轮机座环下法兰面锪平面及钻孔的过程中，所需的设备包括摇臂钻床和液压磁座钻。
与此同时，大型水轮机座环上法兰面锪平面及钻床时，还需要采用液压磁力钻。
1.2 现场加工的主要内容在工地现场加工大型水轮机座环主要涉及到以下几个方面的内容。
第一，对水轮机座环的上、下环板内环面进行加工。
第二，对水轮机座环下法兰与底环联接面的平面进行加工。
第三，对水轮机座环下法兰底环立面进行相应的加工与调整。
这一环节主要涉及到调节孔钻孔、沉孔锪平面等内容。
第四，对水轮机座环上法兰与顶盖连接的平面和立面进行相应的加工。
在此期间，主要的加工内容包括：（1）螺栓孔钻孔、攻丝；（2）沉孔锪平面；（3）定位锥销孔钻孔、铰孔。

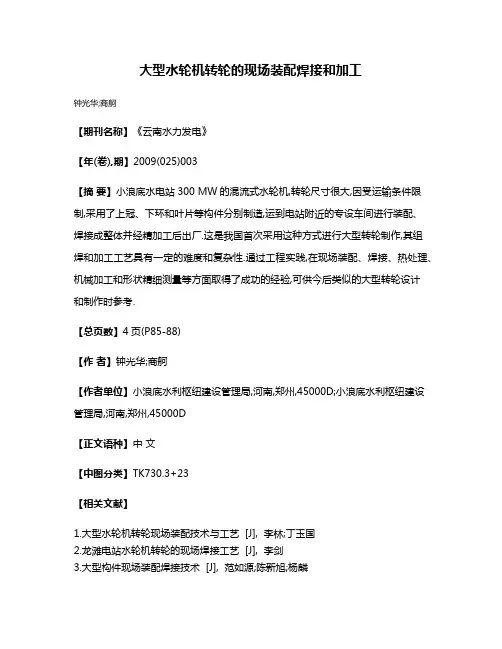

大型水轮机转轮的现场装配焊接和加工
