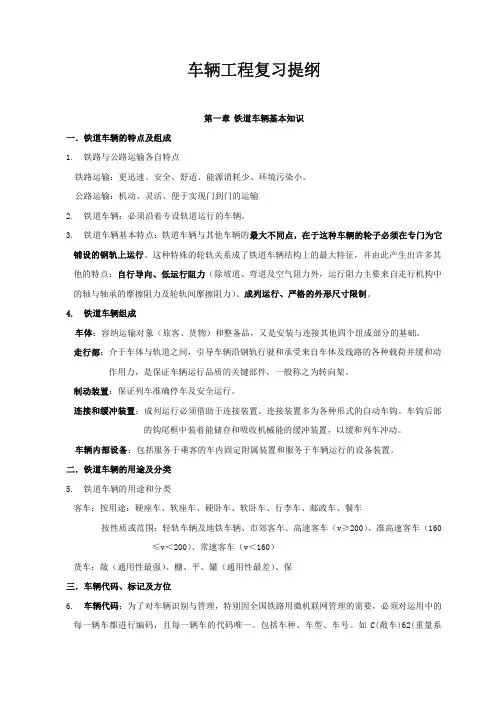

车辆工程复习提纲第一章铁道车辆基本知识一．铁道车辆的特点及组成1.铁路与公路运输各自特点铁路运输：更迅速、安全、舒适、能源消耗少、环境污染小。
公路运输：机动、灵活、便于实现门到门的运输2.铁道车辆：必须沿着专设轨道运行的车辆。
3.铁道车辆基本特点：铁道车辆与其他车辆的最大不同点，在于这种车辆的轮子必须在专门为它铺设的钢轨上运行。
这种特殊的轮轨关系成了铁道车辆结构上的最大特征，并由此产生出许多其他的特点：自行导向、低运行阻力（除坡道、弯道及空气阻力外，运行阻力主要来自走行机构中的轴与轴承的摩擦阻力及轮轨间摩擦阻力）、成列运行、严格的外形尺寸限制。
4.铁道车辆组成车体：容纳运输对象（旅客、货物）和整备品，又是安装与连接其他四个组成部分的基础。
走行部：介于车体与轨道之间，引导车辆沿钢轨行驶和承受来自车体及线路的各种载荷并缓和动作用力，是保证车辆运行品质的关键部件，一般称之为转向架。
制动装置：保证列车准确停车及安全运行。
连接和缓冲装置：成列运行必须借助于连接装置。
连接装置多为各种形式的自动车钩。
车钩后部的钩尾框中装着能储存和吸收机械能的缓冲装置，以缓和列车冲动。
车辆内部设备：包括服务于乘客的车内固定附属装置和服务于车辆运行的设备装置。
二．铁道车辆的用途及分类5.铁道车辆的用途和分类客车：按用途：硬座车、软座车、硬卧车、软卧车、行李车、邮政车、餐车按性质或范围：轻轨车辆及地铁车辆、市郊客车、高速客车（v≥200）、准高速客车（160≤v＜200）、常速客车（v＜160）货车：敞（通用性最强）、棚、平、罐（通用性最差）、保三．车辆代码、标记及方位6.车辆代码：为了对车辆识别与管理，特别因全国铁路用微机联网管理的需要，必须对运用中的每一辆车都进行编码，且每一辆车的代码唯一。
包括车种、车型、车号。
如C(敞车)62(重量系列)B(结构区别)。
7.车辆标记：习惯上把车辆标记分为产权、制造、检修、运用四类。
8.运用标记：自重：车辆本身全部质量载重：车辆允许的正常最大装载质量。
项目1 铁道车辆基本知识认知 1项目1 铁道车辆基本知识认知【项目导入】铁路运输是我国的主要运输方式，铁道车辆是铁路运输中直接载运旅客和货物的工具，是铁路中的一个主要环节。
完成铁路运输任务需要有数量足够、品种齐全、质量优异的铁道机车车辆组成列车运营，如图 1.0.1所示。
随着社会的进步，运输对车辆的要求越来越高，车辆上的各种装备也越来越多。
作为容纳运输对象的铁道车辆的技术状态直接关系着列车运行的安全。
目前，我国在铁路线上运营的铁道车辆数量多且车型杂，而全国铁路第六次大面积提速后，铁路干线的行车速度又大幅提高，这对铁道车辆的运用和检修工作提出了更全面、更高标准的要求。
为了适应铁道车辆检修和运用岗位的需求，作为一线的技术工人，必须了解和掌握铁道车辆的一些基本知识，在此基础上进一步掌握铁道车辆检修的专项技术与技能，为胜任铁道车辆检修与运用工作做好准备。
（a）货物列车（b）旅客列车图1.0.1 铁路列车【学习内容】知识点：知识点1.1 我国铁道车辆发展历程知识点1.2 我国铁道车辆检修体制知识点1.3 铁道车辆检修限度知识点1.4 铁道车辆代码、标记及方位知识点1.5 铁道车辆技术参数知识点1.6 铁路轨道与限界【知识点】知识点1.1 我国铁道车辆发展历程【摘要】主要介绍“铁道车辆的特点”“我国铁道车辆发展历程”“铁道车辆基本结构组成及作用”及“CRH动车组基本结构组成”。
广义地说，铁道车辆是指那种必须沿着专设的轨道运行的车辆。
在此主要论述在铁路干线上运行的铁道车辆。
由于各种轨道车辆之间有许多共同的特点，本书所述的车辆结构原理基本也适用于其他有轨车辆。
1.1.1 铁道车辆的特点铁道车辆是指那种必须沿着专设的轨道运行的车辆。
这个特殊的轮轨关系成了铁道车辆结构上最大的特征，并由此产生出许多特点。
铁道车辆的基本特点如图1.1.1所示。
图1.1.1 铁道车辆的基本特点1.1.1.1 自行导向除铁道上运行的列车之外，航空、水运和公路上的各种运输工具几乎全有操纵运行方向的机构，而铁道车辆通过其特殊的轮轨结构，车轮即能沿轨道运行而无须专人掌握运行的方向。
课时教学计划[复习引入]1．线路轨道的组成及种类； 2．道岔的构成及工作原理；3. 限界的含义及作用。
4. 铁路工务工作内容及流程。
[教学内容]3.1 铁路车辆3．1 概述铁路车辆是铁路运送旅客和货物的设备。
它一般没有动力装置，必须由机车牵引才能沿线路运行。
3．1．1 铁路车辆分类铁路车辆按用途可分为客车和货车两大类。
3．1．1．1 客车铁路客车是运送旅客或为旅客提供某种服务的设备。
常见的客车有硬座车、软座车、硬卧车、软卧车、餐车、行李车、邮政车等数种，如图4—1、图4—2所示。
还有一些客车既不运送旅客又不为旅客服务，但因某种特殊的用途编在旅客列车中或单独几辆编组按旅客列车在线路上运行，如试验车、公务车等。
3．1．1．2 货车铁路货车是铁路运送货物的设备。
为了运送各种不同的货物，铁路货车主要有平车、敞车、棚车、保温车、罐车、冷藏车等不同的类型。
铁路货车按轴数分四轴车、六轴车和多轴车。
我国主型货车一般采用四轴车。
对于载重量较大的车辆，为使每一车轴加在线路上的重量不超过线路强度所规定的吨数 (称为“轴重’’)，可以做成六轴车或多轴车。
按载重量分，货车有50t、60t、75 t、90t等多种。
3．1．2 铁路车辆标记匠方位3．1．2．1 铁路车辆标记为了满足运用、检修、管理和统计上的需要，铁路车辆均应按有关规定涂打车辆标记，车辆标记可分为运用、产权、检修等标记。
1．运用标记(1)车号车号一般由基本型号、辅助型号及号码三部分组成。
基本型号用汉语拼音字母表示，代表车辆种类。
客车用两个字母表示；货车一般用一个字母表示，见表4—1。
辅助型号代表同一车型中车辆结构，用阿拉伯数字表示。
号码表示某种车型的顺序编号。
客车按车种分别编号，货车按车种和标记载重分别编号。
如客车中的硬座车号码为300000—499999，硬卧车为600000—799999；货车中的棚车为3000000～3499999，敞车为4000000～4899999。

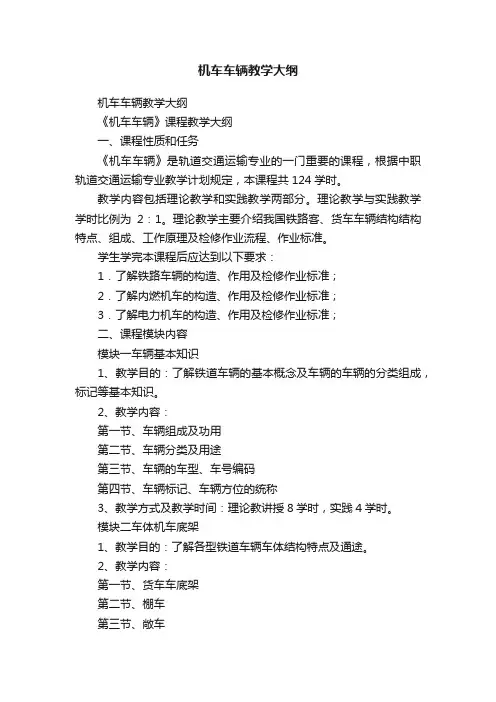

机车车辆教学大纲机车车辆教学大纲《机车车辆》课程教学大纲一、课程性质和任务《机车车辆》是轨道交通运输专业的一门重要的课程，根据中职轨道交通运输专业教学计划规定，本课程共124学时。
教学内容包括理论教学和实践教学两部分。
理论教学与实践教学学时比例为2：1。
理论教学主要介绍我国铁路客、货车车辆结构结构特点、组成、工作原理及检修作业流程、作业标准。
学生学完本课程后应达到以下要求：1．了解铁路车辆的构造、作用及检修作业标准；2．了解内燃机车的构造、作用及检修作业标准；3．了解电力机车的构造、作用及检修作业标准；二、课程模块内容模块一车辆基本知识1、教学目的：了解铁道车辆的基本概念及车辆的车辆的分类组成，标记等基本知识。
2、教学内容：第一节、车辆组成及功用第二节、车辆分类及用途第三节、车辆的车型、车号编码第四节、车辆标记、车辆方位的统称3、教学方式及教学时间：理论教讲授8学时，实践4学时。
模块二车体机车底架1、教学目的：了解各型铁道车辆车体结构特点及通途。
2、教学内容：第一节、货车车底架第二节、棚车第三节、敞车第四节、平车、集装箱车、长大货物车第五节、罐车第六节、冷藏车第七节、客车第八节、车辆破损等级3、教学方式及教学时间：理论教讲授10学时，实践5学时。
模块三车钩缓冲装置1、教学目的：了解车钩的构造、类型、作用及缓冲器的结构、类型、作用。
2、教学内容：第一节、车钩缓冲装置的组成及作用第二节、车钩的构造及作用第三节、缓冲装置第四节、车钩的摘挂、钩缓常见故障及技术要求3、教学方式及教学时间：理论教讲授8学时，实践4学时。
模块四走行部1、教学目的：了解客、货车辆转向架的组成及作用、类型及常见的转向架故障。
2、教学内容：第一节、轮对第二节、轴箱油润装置第三节、货车转向架第四节、客车转向架第五节、热轴事故3、教学方式及教学时间：理论教讲授8学时，实践4学时。
模块五制动装置1、教学目的：了解车辆制动装置的基本概念，制动装置的分类，结构特点及作用。
第一章铁路基本知识铁路由蒸汽牵引方式开始，发展到内燃牵引方式和电气牵引方式，构成铁路系统的主要组成部分有：线路、车辆、机车、车站和信号与通信设备。
第一节线路铁路线路是机车车辆和列车运行的基础。
它直接承受机车车辆轮对传来的压力，为了保证列车能按规定的最高速度安全、平稳和不间断的运行，是铁路运输部门能够质量良好地完成客货运输任务，铁路线路必须经常保持完好状态。
铁路线路是由路基、桥隧建筑物和轨道组成的一个整体工程结构。
一、路基铁路路基是为了满足轨道铺设和运营条件而修建的土木构筑物。
路基必须保证轨顶设计标高，并与桥梁隧道连接组成完整贯穿的铁路线路。
在铁路线路工程中，路基常见的两种基本形式是路堤和路斩。
当铺设轨道的路基面高于天然地面时，路基以填筑方式构成，这种路基称为路堤，如图1-1〔a〕所示。
当铺设轨道的路基面低于天然地面时，路基以开挖方式构成，这种路基称为路斩，，如图1-1〔b〕所示。
此外，还有半路堤，半路斩或不填不挖路基，如图1-1〔c〕、〔d〕、〔e〕所示。
二、桥隧建筑物当铁路线路要通过江河、溪沟、谷地及山岭等天然障碍，或要跨越公路、铁路时，就需要修建桥隧建筑物，以便铁路线路得以继续向前延伸。
桥隧建筑物包括桥梁、涵洞、明遂、隧道等。
（一）桥梁桥梁主要由桥面、桥跨结构、墩台及基础三部分组成，如图1-2所示。
桥面是桥梁上铺设轨道的部分：桥墩结构是桥梁承受荷载、跨越障碍的部分；墩台是支撑桥墩结构的部分，包括桥墩和桥台，设于桥梁中部的支座称为桥墩，设于桥梁两端的支座叫做桥台。
桥墩与桥台的底部为墩台的基础。
两个相邻墩台之间的空间叫做桥孔。
每个桥孔在设计水位处的距离叫孔径。
从桥墩结构底部到设计水位的高度以及相邻两墩台之间的界限空间，叫桥下净空。
桥梁的孔径和桥下净空应能满足排泄洪水、泥石流、流水或船舶通航的要求。
每一桥跨两端支座间的距离，叫做跨度。
整个桥梁包括墩台在内的总长度，是桥梁的全长。
桥梁按建造材料分为钢桥、钢筋混凝土桥、石桥等：按桥梁长度分为小桥、中桥、大桥、特大桥等；按桥梁外形分为梁桥、拱桥、斜拉桥等。

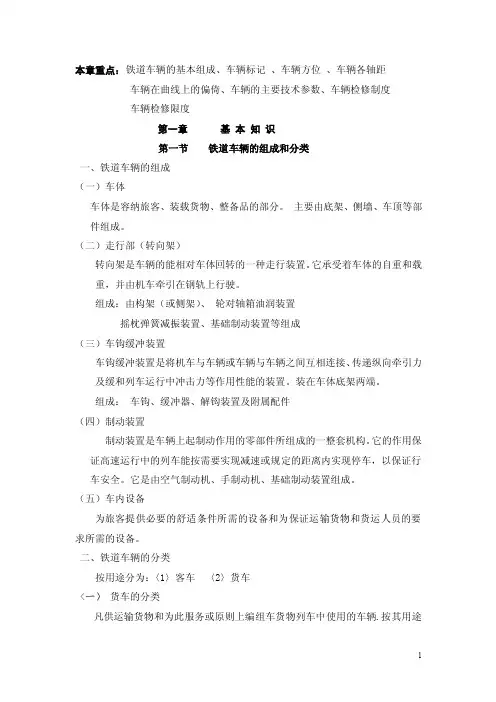

本章重点：铁道车辆的基本组成、车辆标记、车辆方位、车辆各轴距车辆在曲线上的偏倚、车辆的主要技术参数、车辆检修制度车辆检修限度第一章基本知识第一节铁道车辆的组成和分类一、铁道车辆的组成（一）车体车体是容纳旅客、装载货物、整备品的部分。
主要由底架、侧墙、车顶等部件组成。
（二）走行部（转向架）转向架是车辆的能相对车体回转的一种走行装置。
它承受着车体的自重和载重，并由机车牵引在钢轨上行驶。
组成：由构架（或侧架）、轮对轴箱油润装置摇枕弹簧减振装置、基础制动装置等组成（三）车钩缓冲装置车钩缓冲装置是将机车与车辆或车辆与车辆之间互相连接、传递纵向牵引力及缓和列车运行中冲击力等作用性能的装置。
装在车体底架两端。
组成：车钩、缓冲器、解钩装置及附属配件（四）制动装置制动装置是车辆上起制动作用的零部件所组成的一整套机构。
它的作用保证高速运行中的列车能按需要实现减速或规定的距离内实现停车，以保证行车安全。
它是由空气制动机、手制动机、基础制动装置组成。
（五）车内设备为旅客提供必要的舒适条件所需的设备和为保证运输货物和货运人员的要求所需的设备。
二、铁道车辆的分类按用途分为：〈1〉客车〈2〉货车<一〉货车的分类凡供运输货物和为此服务或原则上编组车货物列车中使用的车辆.按其用途可分为：通用货车、专用货车、特种货车。
1、通用货车：能够适合装运各种不同的货物。
分3种：敞车、棚车、平车2、专用货车：专供装运某些限定种类货物的货车。
主要有以下几种：罐车、保温车、煤车、矿石车、长大货物车、活鱼车、漏斗车、通风车家畜车、水泥车、家畜车及家禽车、集装箱车、毒品车、自动倾翻车等3、特种货车：凡具有特别用途或特殊结构的货车。
救援车、检衡车、发电车、除雪车<二>、客车分类凡供运送旅客和为此服务的或原则上编组车旅客列车中使用的车辆。
按其用途可分为：1、直接运送旅客的车辆：硬座车、软座车、硬卧车、软卧车2、为旅客服务的车辆：餐车、行李车3、特种用途的车辆：邮政车、空调发电车、公务车、试验车、宿营车第二节车辆标记一、车辆标记为了便于对客车车辆的运用与管理，在车辆指定部位涂打的用于标明车辆的配属、用途、编号、主要参数、方向、位置等的文（数）字和代号称为车辆标记。

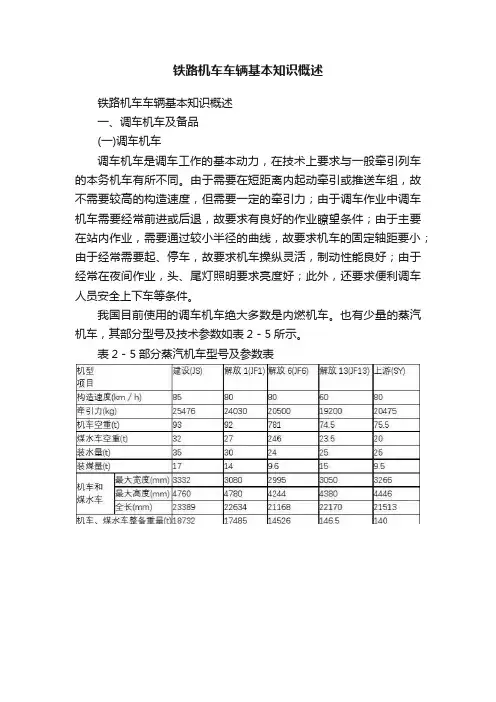

铁路机车车辆基本知识概述铁路机车车辆基本知识概述一、调车机车及备品(一)调车机车调车机车是调车工作的基本动力，在技术上要求与一般牵引列车的本务机车有所不同。
由于需要在短距离内起动牵引或推送车组，故不需要较高的构造速度，但需要一定的牵引力；由于调车作业中调车机车需要经常前进或后退，故要求有良好的作业瞭望条件；由于主要在站内作业，需要通过较小半径的曲线，故要求机车的固定轴距要小；由于经常需要起、停车，故要求机车操纵灵活，制动性能良好；由于经常在夜间作业，头、尾灯照明要求亮度好；此外，还要求便利调车人员安全上下车等条件。
我国目前使用的调车机车绝大多数是内燃机车。
也有少量的蒸汽机车，其部分型号及技术参数如表2－5所示。
表2－5部分蒸汽机车型号及参数表内燃调车机车的型号及主要技术参数如表2-6所示。
表2－6内燃调车机的型号及主要参数表采用内燃机车作为调车机车，与蒸汽机车相比，具有下述优点。
1.内燃机车采用电传动或液力传动，起动、停车都快，可大大缩短加减速时间。
2.内燃机车车身短，轴距小，动轮直径小，操纵灵活，易于通过较小半径的曲线(例如：解放型蒸汽机车为145m，东风5型内燃机车为100m)；3.内燃机车整备时间短，可大大缩短非生产时间；4.内燃机车司机室有良好的瞭望条件，便利调车作业；5.内燃机车前后设有脚踏板，车上设有栏杆，便于调车人员上下车；6.内燃机车不冒火星，调动危险品车辆可不带防火罩，作业安全；7.内燃机车卫生条件比蒸汽机车好，在冬季作业不象蒸汽机车经常淌水冻冰，恶化调车人员的作业条件。
(二)调车备品根据调车作业范围、性质及作业人员分工不同，所应具备的备品也各不相同。
1.调车长应备有下列备品：(1)红、绿色信号旗各1面；(2)具有红、绿、白3色手信号灯1盏；(3)口笛1枚；(4)无线电台1部(采用无线调车的车站)。
2.连结员的备品有：(1)具有红、白2色信号灯1盏；(2)口笛1枚；(3)安全带1根；(4)无线电台1部(采用无线调车的车站)。
【最新精选】机车车辆教案-1课时授课计划科目:车辆构造及检修(1) 授课时数:2 共页授课日期审阅授课班级出勤情况年月日课题:1.1 铁道车辆的特点及组成1.2 铁道车辆的用途和分类知识点:基本术语;铁路车辆的特点、组成、分类授课目的:对铁路车辆的基本知识有的初步了解熟悉铁路车辆的一些术语授课重点:铁路车辆的特点及组成教具:多媒体课件复习:引入新课:教学总结:引入新课铁路车辆基本知识授课过程一、铁道车辆的基本特点及组成1、铁道车辆的基本特点车辆是“车”与车的单位“辆”的总称。
所谓车，是指陆地上用轮子转动的交通工具;所谓辆，来源于古代对车的计量方法。
那时的车一般是两个车轮，故车一乘即称一两，后来才写作辆。
由此可见，车辆的本义是指本身没有动力的车，用马来牵引叫马车，用人来拉或推叫人力车。
随着科学技术的发展，又有了用蒸汽机来牵引的汽车等等。
这时车辆的概念已经悄悄起了变化，成为所有车的统称。
比如，交通管理部门统计的城市车辆数，报刊上报道的发生多少车辆交通事故等。
这里的车辆泛指所有的车。
铁路上所说的车辆，还是特指没有动力装置、要靠机车牵引才能在铁路线上运行的客货运输工具。
铁路车辆有以下特点: 自导向、低阻力、编成列、限尺寸2、铁道车辆的组成1)车体容纳运输对象之所，安装设备之基。
2)走行部(转向架)车体与轨道之间驱动走行装置。
3)制动装置车辆的减速停车装置。
4)牵引缓冲连接装置车体之间的连接装置5)车辆内部设备服务于乘客和车辆运行的车内固定附属装置。
6)车辆电气系统车内电气设备及其控制电路。
7)受流装置将电流引入动车内部的装置。
二、铁道车辆的用途和分类1、铁路车辆的分类一是按用途分，有客车和货车两大类。
二是按车辆的轴数分，有四轴车、六轴车、八轴车等。
轴数越多，车轮也越多，载重量就越大。
三是按车辆的载重分，例如货车有50吨、60吨、75吨、90吨等不同的载重量。
2、货车类型货车是供运输货物和为此服务的车辆。
《铁路机车车辆》学习指导一一、课程名称：铁路机车车辆二、使用教材：中国铁道出版社2007年出版的铁路职业教育铁道部规划教材《铁路机车车辆》刘志强主编、丁莉芬主审。
三、适用专业：高中起点专科“铁道交通运营管理”四、课程性质：《铁路机车车辆》是铁路基础专业课程。
本课程主要讲授铁路机车车辆的基本构造、原理、性能及特点。
通过本课程的学习使学生掌握各种车辆的类型、构造及运用特点，合理使用车辆；熟悉机车基本工作原理及性能，经济合理运用机车。
五、课程资源：包括文字教材、网站资源。
六、课程教学实施建议1、本课程2个学分，32学时内容。
2、教学模式：学生自学光盘和网站资源，可以在网络提问，教师答疑，可以通过QQ群进行小组之间的协作学习和讨论交流等。
3、考核方式：1）本课程的最后成绩为综合成绩，由平时成绩和期末考试成绩综合评定而成。
2）平时成绩：主要看学生完成作业情况、网上学习行为的记录信息（如登陆网站的次数，学习时间的长短、提问问题的多少等）来评定，占总成绩的20%。
3）期末考试：期末组织书面考试，占总成绩的80%。
七、课程学习大纲及重点难点指导铁路机车车辆有十一章内容，分为四大部分：第一部分即教材的第一章车辆基本知识、第二章车体、第三章车钩缓冲装置；第二部分即教材的第四章转向架、第五章制动装置；第三部分即教材的第六章客车设备概述、第七章车辆运用与检修、第八章内燃机车；第四部分即教材的第九章电力机车、第十章机车运用与检修、第十一章动车组。
每部分建议学时8课时，总需32课时。
第一部分第一篇铁路车辆第一章车辆基本知识主要内容：车辆的分类及用途、车辆的基本组成及功用、各种车辆标记的含义、车型车号编码、、车辆方位的统称、车辆主要尺寸及技术经济指标。
重点掌握：车辆的分类及用途，车辆的基本组成及功用，各种车辆标记的含义及车型、车号、编码。
本章建议学时2个课时。
第一节车辆分类一、货车（一）通用货车（二）专用货车（三）特种货车二、客车（一）直接运送旅客的车辆（二）为旅客服务的车辆（三）特种用途的车辆第二节车辆基本结构一、车体二、转向架三、车钩缓冲装置四、制动装置五、车内设备第三节车辆标记、车型、车号编码、方位一、车辆标记（一）共同标记（二）特殊标记二、车辆的车型、车号编码（一）货车车辆的车型、车号编码1．车种编码方法2．车型编码方法3．车号编码方法（二）客车车辆的车型、车号编码1．基本型号2．辅助型号3．客车制造顺序号码三、车辆方位的统称（一）车辆方向称呼的规定（二）车辆左右两侧都装设的配件称呼规定（三）非左右两侧都装设的配件称呼规定（四）列车中车辆前、后、左、右的确定第四节车辆主要尺寸及技术经济指标一、车辆主要尺寸1．车辆全长2．全轴距3．车辆销距4．转向架固定轴距二、车辆技术经济指标1．自重系数：车辆自重与设计标记载重的比值。
大一机车车辆知识点汇总在大一学习机车车辆相关课程中，我们需要掌握一些基本的机车车辆知识点。
本文将对这些知识点进行汇总和总结，帮助大家更好地理解和记忆相关内容。
一、机车的分类和结构机车主要分为内燃机车和电力机车两大类。
内燃机车是以内燃机为动力的机车，而电力机车则是以电力驱动的机车。
内燃机车的结构主要包括车体、车架、机车车轴、传动装置等部分。
而电力机车则包括车体、车架、电力装置、牵引变压器等重要组成部分。
二、内燃机车的动力系统1. 内燃机：内燃机车的动力源主要是柴油机或者汽油机。
内燃机通过燃烧燃料产生热能，再将热能转化为机械能，通过传动装置带动机车行驶。
2. 传动装置：传动装置的主要作用是将内燃机的动力传递给机车的车轮，实现机车的行驶。
常用的传动装置有连杆传动、齿轮传动、液力变速器等。
3. 行驶系统：机车的行驶系统包括轮对、车轴、轮轴箱等组成部分。
轮对是机车运行时与轨道接触的部分，轮对由车轮和轴组成。
三、电力机车的动力系统1. 牵引变压器：电力机车的动力系统中，牵引变压器起到了重要的作用。
它将接入的高压交流电转换为适合电动机工作的低压交流电。
2. 电动机：电力机车的电动机通常采用交流异步电动机。
电动机通过接收变压器提供的电能，产生转矩驱动机车的运行。
3. 动力转换装置：动力转换装置主要包括牵引变流器和电机转子控制器。
牵引变流器用于控制电动机的转矩和速度，而电机转子控制器用于电机的启动和制动。
四、机车的安全系统1. 制动系统：机车的制动系统主要由机械制动和空气制动组成。
机械制动是通过摩擦或机械连接来实现制动，而空气制动则是通过控制空气压力来实现制动。
2. 信号系统：机车的信号系统用于保障行车安全，其中包括信号灯、信号标志和信号设备等。
通过信号系统的配合，机车能够按照规定的信号指示行驶。
3. 抗滑系统：机车抗滑系统的作用是防止车轮因下雨或雪天路面湿滑而产生打滑现象。
抗滑系统可以通过调节牵引力或制动力来保持良好的车轮与轨道之间的附着力。
