7.2 表征交流电的物理量
考纲要求：理解正弦交流电基本物理量（瞬时值、最大值、有效值、角频率、周期、频率、相位、初相位、相位差）的概念。

教学目的要求：1．掌握正弦交流电的三要素（有效值、频率、初相）。

2．掌握相位差的概念。

3．理解正弦交流电的特征。

教学重点：正弦交流电的三要素。

教学难点：相位、初相位、相位差
课时安排：3节课型：复习
教学过程：
【知识点回顾】
一、表征交流电变化快慢的物理量——周期、频率、角频率
1、周期：。

用表示，单位：。

2、频率：。

用表示，单位：。

3、周期与频率的关系：
4、角频率：。

ω =
二、最大值和有效值
1、最大值：。

用表示。

2、有效值：。

3、正弦交流电有效值和最大值之间的关系
E = = E m（适用与正弦交流电）
U = = U m
I = = I m
用E、U、I分别表示交流电的电动势、电压、电流的有效值。

各种使用交流电的电气设备上所标的额定电压、额定电流的数值及一般交流电流表、交流电压表测量的数值，都是有效值。

以后提到交流电的数值，凡没特别说明的都是指有效值。

三、相位和相位差
1、相位：。

2、初相位：。

相位可用来比较交流电的变化步调。

3、相位差：。

用 表示。

Δϕ = (ωt + ϕ01 ) - (ωt + ϕ02 ) = ϕ01 - ϕ02（频率相同）
（1）ϕ= 0 称它们为
（2）ϕ = ± π 称它们为
（3）e
1比e 2超前Δϕ
四、正弦交流电的三要素
表征正弦交流电的三个重要物理量： 、 、 。

【课前练习】
一、判断题：
1、正弦交流量的振幅随时间变化。

( )
2、交流电气设备的铭牌上所给出的电流，电压均为有效值。

( )
3、正弦量的初相角与起始时间的选择有关，而相位差则与起始时间无关。

( )
4、人们平时所用的交流电压表、电流表所测出的数值是有效值。

( )
5、正弦量的三要素是最大值、频率和相位。

( )
二、选择题：
1、我国电力系统的交流标准频率（简称工频）为 ( )
A. 50周／秒 B ．50周／分 C ．220伏 D ．100周／秒
2、工频电压u=2202sin (314t-4
π)V 的角频率为 ( ) A. 50赫兹 B ．314弧度／秒 C ．311弧度／秒 D ．-
4π 3、有效值为380伏的正弦交流电压，其最大值为( )
A. 380伏 B ．311伏 C ．537伏 D 、220V
4、交流电流表或交流电压表指示的数值是
A.平均值 B ．有效值 C ．最大值 D ．瞬时值
5、正弦交流电的三要素为 ( )
A ．最大值、角频率、初相角
B ．周期、频率、角频率
C ．最大值、有效值、角频率
D ．有效值、周期、相位
三、填空题
1、我国电力系统的交流标准频率规定为 赫兹，周期为 秒。

2、直流电的频率为 赫兹，周期为 秒。

3、正弦交流电初相的取值范围是____，相位差的取值范围是 。

【例题讲解】
例1：某正弦电流相位等于6
5π时的瞬时值为20A ，又经过1ms ，瞬时值变为OA ，试求该交流电流的有效值、角频率、周期。

【巩固练习】
1、已知工频正弦电压uab的最大值为311 V，初相位为-60O，其有效值为多少？写出其瞬时值表达式；当t=0.005 s时，u ab的值为多少？
2、某正弦交流电初相为45 O，初始值为5A，则其有效值为 A。

【课后练习】
一、判断题
1、直流电流为10 A和交流电流有效值为10 A的两电流，在相同的时间内分别通过阻值相同的两电阻，则两电阻的发热量是相等的。

( )
2、两个不同频率的正弦量可以求相位差。

( )
3、两同频率交流电在某一瞬间都是5A，则两交流电一定同相。

( )
二、选择题
1、两个同频率正弦交流电的相位差等于180O时，则它们相位关系是 ( )
A.同相 B．反相 C．相等 D．相反
2、正弦交流电的最大值等于有效值的( )倍。

A. 2 B．2 C．1／2 D．1.732
3、白炽灯的额定工作电压为220 V，它允许承受的最大电压为 ( )
A. 220V B．311 V C．380 V D．u(t)=2202sin314 V
4、一个电容器的耐压为250V，把它接入正弦交流电中使用时，加在它上的交流电有效值可以是 ( )
A. 250V
B.200V
C.176V
D.180V
5、一个电热器接在10V直流电源上，产生一定的热功率，把它改接到交流电源上，使产生的热功率是直流时的一半，则交流电源电压的最大值应是( )
A.7.07V
B.5V c.102V D.10V
6、一正弦交流电，当时间t=0时，电流值i=2A，且初相位为30O，则该电流的有效值是( )
A．1A B．2.828A C．2A D．4A
三、填空题
1、某正弦交流电压在1/10秒内变化5周，则它的周期T= s，频率f= Hz，角频率ω= 。

2、已知u=5sin(6πt+100)V，i=3cos(6πt-150)A，则u与i相位差Φ= 。

3、如图所示为A 、B 两个电动势的波形图，则e A 的初相为 ，e B 的初相为 ，e A 与e B 两者间的相位差ΔΦAB 应该是 。

4、如图两个电压波形图中，u 1的初相Ф1= ，有效值U 1= V ，u 2的初相Ф2= ，有效值U 2= 。

u 1与u 2的相位差Ф= ，u1与u 2的相位关系是u 1__ _u2_ __。

第3题图 第4题图
5、交流电流i =lOsin(lOO πt+
3π)A 第一次达到零值时所需的时间为 .第一次达到10A 所需时间为 秒，t=6
π时的瞬时值为 . 6、一交流发电机，其电动势为3V 后的lOms 时，线圈正好第一次处于中性面，则再过lOms ，其电动势为 。

7、在f=50HZ 的的交流电路中，测得电流瞬时值早于电压1/300S 达到最大值，若电流的初相位为零，则电压的初相位为 。

四、分析计算题
1、让8安的直流电流和最大值为10安的正弦交流电流分别通过阻值相同的电阻，试分析在相同时间内，哪种情况下电阻的发热量大？为什么？
2、二正弦交流电的波形如图所示，则eA 和eB 的相位关系如何?eA 的初相位为多少？
3、已知电压的解析式：u1=lOcos(100πt-30O )V ，u2=30sin(100πt-60 O
)V ，则ul 的相位是多少，U2的初相位是多少，U2超前Ul 为多少度？。

合集下载

电磁感应、交流电及电磁波部分期中复习

电磁感应、交流电及电磁波部分期中复习

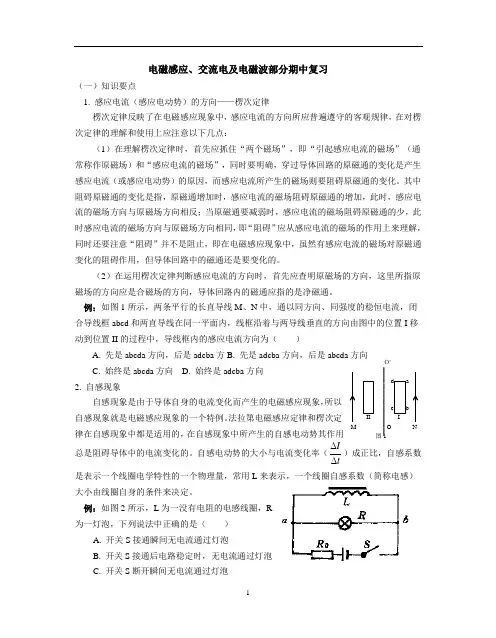

电磁感应、交流电及电磁波部分期中复习（一）知识要点1. 感应电流（感应电动势）的方向——楞次定律楞次定律反映了在电磁感应现象中，感应电流的方向所应普遍遵守的客观规律，在对楞次定律的理解和使用上应注意以下几点：（1）在理解楞次定律时，首先应抓住“两个磁场”，即“引起感应电流的磁场”（通常称作原磁场）和“感应电流的磁场”，同时要明确，穿过导体回路的原磁通的变化是产生感应电流（或感应电动势）的原因，而感应电流所产生的磁场则要阻碍原磁通的变化。

其中阻碍原磁通的变化是指，原磁通增加时，感应电流的磁场阻碍原磁通的增加，此时，感应电流的磁场方向与原磁场方向相反；当原磁通要减弱时，感应电流的磁场阻碍原磁通的少，此时感应电流的磁场方向与原磁场方向相同，即“阻碍”应从感应电流的磁场的作用上来理解，同时还要注意“阻碍”并不是阻止，即在电磁感应现象中，虽然有感应电流的磁场对原磁通变化的阻碍作用，但导体回路中的磁通还是要变化的。

（2）在运用楞次定律判断感应电流的方向时，首先应查明原磁场的方向，这里所指原磁场的方向应是合磁场的方向，导体回路内的磁通应指的是净磁通。

例：如图1所示，两条平行的长直导线M 、N 中，通以同方向、同强度的稳恒电流，闭合导线框abcd 和两直导线在同一平面内，线框沿着与两导线垂直的方向由图中的位置I 移动到位置II 的过程中，导线框内的感应电流方向为（ ）A. 先是abcda 方向，后是adcba 方B. 先是adcba 方向，后是abcda 方向C. 始终是abcda 方向D. 始终是adcba 方向2. 自感现象 自感现象是由于导体自身的电流变化而产生的电磁感应现象，所以自感现象就是电磁感应现象的一个特例。

法拉第电磁感应定律和楞次定律在自感现象中都是适用的，在自感现象中所产生的自感电动势其作用总是阻碍导体中的电流变化的。

自感电动势的大小与电流变化率（tI ∆∆）成正比，自感系数是表示一个线圈电学特性的一个物理量，常用L 来表示，一个线圈自感系数（简称电感）大小由线圈自身的条件来决定。
