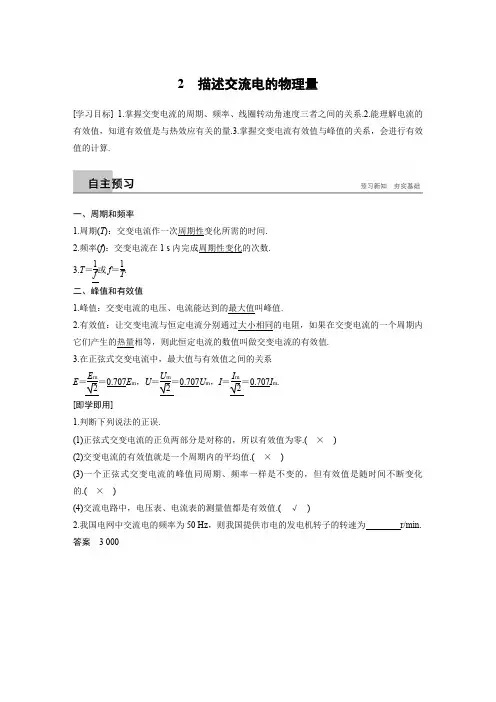

2.描述交流电的物理量
- 格式:docx
- 大小:111.73 KB
- 文档页数:3
交流电的产生与描述——学
案
、交流发电机的构造:
1.把下面三幅实物图转化为平面图
2.矩形线圈绕在匀强磁场中绕中心轴匀速转动,转动角速度为①,设线圈的匝数为n, AB边长为L i, BC 边长为L2 .从中性面开始计时,推导任意时刻t线圈中产生的感应电动势表达式e:
、交流电的描述:
1 •物理量:(根据下列e—t图像,求描述交流电的物理量。)
1) .周期:
2) .频率:
3) .最大值:
4) .有效值(热等效)
5) .瞬时值(表达式):
2•图像:
例1. 一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示•已知
发电机线圈内阻为10 Q现外接一只电阻为90 Q的灯泡,如图乙所示,贝U (
)
A •甲图t=Os时,线圈正好通过图乙所示位置
B .电路中的电流方向每秒钟改变50次
C.电压表的示数为220 V
D .线圈内阻消耗的功率为48.4 W
四、课后作业:
1. 若线圈的转动轴不在线圈中心,产生的电动势最大值是
多少?是否变化?
2. 如果把匀强磁场换作辐射状的磁场,这产生的交流乙
B
电是什么样的?推导其表达式?
拓展练习.计算下列图示交变电流的有效值?
