教科版3-2.2.2描述交流电的物理量

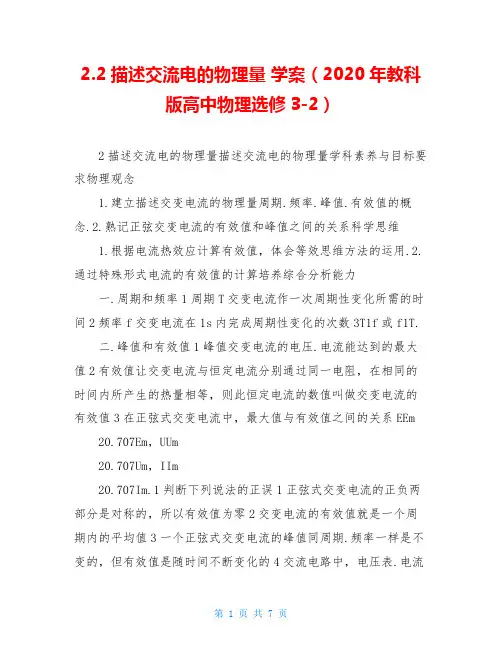

2.2描述交流电的物理量学案（2020年教科版高中物理选修3-2）2描述交流电的物理量描述交流电的物理量学科素养与目标要求物理观念1.建立描述交变电流的物理量周期.频率.峰值.有效值的概念.2.熟记正弦交变电流的有效值和峰值之间的关系科学思维1.根据电流热效应计算有效值，体会等效思维方法的运用.2.通过特殊形式电流的有效值的计算培养综合分析能力一.周期和频率1周期T交变电流作一次周期性变化所需的时间2频率f交变电流在1s内完成周期性变化的次数3T1f或f1T.二.峰值和有效值1峰值交变电流的电压.电流能达到的最大值2有效值让交变电流与恒定电流分别通过同一电阻，在相同的时间内所产生的热量相等，则此恒定电流的数值叫做交变电流的有效值3在正弦式交变电流中，最大值与有效值之间的关系EEm20.707Em，UUm20.707Um，IIm20.707Im.1判断下列说法的正误1正弦式交变电流的正负两部分是对称的，所以有效值为零2交变电流的有效值就是一个周期内的平均值3一个正弦式交变电流的峰值同周期.频率一样是不变的，但有效值是随时间不断变化的4交流电路中，电压表.电流表的测量值都是有效值2图1是一个正弦式交变电流的图像，由图可知，电流的峰值Im________A，有效值I________A，周期T________s，频率f________Hz.图1答案2140.25一.周期和频率如图所示的交变电流完成一次周期性变化需要多长时间在1s内完成多少次周期性变化答案完成一次周期性变化需要0.02s；在1s内完成50次周期性变化1周期交变电流完成一次周期性变化所需的时间在交变电流的图像中，一个完整的正弦波形对应的时间为一个周期T.2频率1s内完成周期性变化的次数3周期和频率的关系f1T，如图2为我国照明电路的et图像，则交流电的周期T0.02s，频率f50Hz.图24说明交变电流的周期和频率跟发电机转子的角速度或转速n有关n越大，周期越短，频率越高，其关系为T2，2T2f2n.例1多选矩形金属线圈共10匝，绕垂直于磁场方向的轴在匀强磁场中匀速转动，线圈中产生的交流电动势e随时间t变化的情况如图3所示下列说法中正确的是图3A此交变电流的频率为0.2HzB1s内电流方向变化10次Ct0.1s 时，线圈平面与磁场方向平行D1s内线圈转5圈答案BD解析由题图知T0.2s，故f1T10.2Hz5Hz，即1s内完成5个周期，线圈转5圈，每转1圈电流方向改变2次，故A错误，B.D正确；在t0.1s时，e0，所以线圈平面与磁场方向垂直，故C错误二.峰值和有效值1如图所示是通过一个R1的电阻的电流i 随时间t变化的图像1试计算1s内电阻R中产生的热量2如果有一个大小.方向都不变的恒定电流通过这个电阻R，也能在1s内产生同样的热量，这个电流是多大答案1QI12Rt1I22Rt24210.5J2210.5J10J2根据交变电流有效值的定义可得I2RtQ，解得I10A.2某交流电压的瞬时值表达式u62sin100tV，把标有“6V2W”的小灯泡接在此电源上会不会被烧坏把标有6V的电容器接在此电源上会不会被击穿答案小灯泡不会被烧坏，交流电压的瞬时值表达式u62sin100tV中62V是峰值，其有效值为6V，而标有“6V2W”的小灯泡中的6V是有效值电容器会被击穿1有效值的计算1对于正弦式交变电流，可先根据EmNBS求出峰值，然后根据EEm2求出其有效值2当电流是非正弦式交变电流时，必须根据有效值的定义求解先计算交变电流在一个周期内产生的热量Q，再将热量Q用相应的物理量的有效值表示，即QI2RT或QU2RT，最后代入数据求解有效值2峰值和有效值的应用1峰值电容器所能承受的电压应高于交流电压的峰值，否则电容器可能被击穿2有效值电气设备铭牌上标注的额定电压.额定电流交流电压表和交流电流表的数值保险丝的熔断电流例2通过一阻值R100的电阻的交变电流如图4所示，其周期为1s电阻两端电压的有效值为图4A12VB410VC15VD85V答案B解析根据电流的热效应先计算电流的有效值由0.1A2R0.4s20.2A2R0.1s2I2R1s，可得流过电阻的电流的有效值I1025A，电阻两端电压的有效值为UIR410V，故B正确例3多选图5甲.乙分别为两种电压的波形，其中图甲所示的电压按正弦规律变化，图乙所示的电压的波形是正弦函数的一部分下列说法正确的是图5A图甲.图乙均表示交流电B图甲所示电压的瞬时值表达式为u20sin100tVC图甲所示电压的有效值为10VD图乙所示电压的有效值为10V答案ABD解析根据交变电流的定义，题图甲.乙均表示交流电，题图甲所示电压的瞬时值表达式为u20sin100tV，故选项A.B正确；题图甲所示电压的有效值U甲Um2202V102V，故选项C错误；根据有效值的定义得1022RT2U乙2RT，解得题图乙所示电压的有效值U乙10V，故选项D正确例4xx中山市第一中学高二第一次段考如图6甲所示，标有“220V40W”的灯泡和标有“350V20F”的电容器并联到交流电源上，为交流电压表，交流电源的输出电压如图乙所示，闭合开关下列判断正确的是图6AtT2时刻，的示数为零B灯泡不能正常发光C电容器一定被击穿D.的示数保持220V不变答案D解析交流电压表示数为交流电压的有效值，大小为U22022V220V，数值保持不变，A错误，D正确；交流电源输出电压的有效值为220V，故灯泡能正常发光，B 错误；交流电压的最大值约为311V，没有超过电容器的击穿电压，故电容器不会被击穿，C错误学科素养通过以上例题，进一步建立有效值的概念，掌握利用电流的热效应计算有效值的方法，区分峰值.有效值的适用情况，锻炼了学生归纳思维的能力，较好地体现了“物理观念”和“科学思维”的学科素养.1对描述交变电流物理量的理解如图7所示，实验室一台手摇交流发电机，内阻r1.0，外接R9.0的电阻闭合开关S，当发电机转子以某一转速匀速转动时，产生的电动势e10sin10tV，则图7A该交变电流的频率为10HzB该电动势的有效值为10VC电路中理想交流电流表的示数为22AD若将“10V100F”的电容器并联在发电机两端，则电容器可能被击穿答案C解析因e10sin10tV，故10rad/s，f25Hz，选项A错误；Em10V，故其有效值EEm2102V52V，选项B错误；交流电表的示数为有效值，理想交流电流表的示数IERr22A，选项C正确；路端电压的最大值UmImREmRrR9.0V，小于“10V100F”的电容器的击穿电压，所以电容器不能被击穿，选项D错误2对描述交变电流物理量的理解多选A.B两个完全相同的金属线圈，在同一匀强磁场中分别以不同的转速，绕垂直于磁场的转轴匀速转动，A.B两个金属线圈产生的交变电动势的et图像分别如图8中曲线a.b所示则图8AA线圈产生交变电动势的频率为50HzBA.B两线圈转速之比为32CB线圈的电动势最大值为1.0VDB线圈的电动势有效值为1.0V答案BC解析由题图可知曲线a周期为0.04s，曲线b的周期为0.06s，故A线圈产生的交变电动势频率为25Hz，A错误；转速之比与周期成反比，则A.B两线圈的转速之比为32，B正确；由题图可知A线圈的电动势为1.5V，根据电动势EmNBSNBS2n，A.B两线圈的转速之比为32，所以A.B两线圈产生的电动势之比为32，则B线圈的电动势为EB23EA231.5V1.0V，有效值为12V22V，C正确，D错误3有效值的计算如图9所示是一交变电流随时间变化的图像，则此交变电流的有效值为图9A4AB3AC5AD52A答案C解析设该交变电流的有效值为I，让该交变电流和直流分别通过同一电阻阻值为R，在一个周期T0.2s 内，该交变电流产生的热量QI12Rt1I22Rt2在一个周期内直流通过该电阻产生的热量QI2RT由QQ，代入数据，解得I5A，故选项C 正确4有效值的计算xx咸阳市高二下学期期末如图10所示，甲图为正弦式交流电，乙图正值部分按正弦规律变化，负值部分电流恒定，丙图为方波式交流电，三个图中的I0和周期T相同三种交流电的有效值之比为图10A.232B.232C.322D.223答案A解析题图甲中交流电的有效值为I122I0；对题图乙22I02RT2I02RT2I22RT，解得I232I0；对题图丙有效值为I3I0；则三种交流电的有效值之比为I1I2I322321232，A正确5有效值的应用一台小型发电机产生的电动势随时间变化的正弦规律图像如图11甲所示已知发电机线圈内阻为5，外接一只电阻为95的灯泡，如图乙所示，则图11A电压表的示数为220VB电路中的电流方向每秒钟改变50次C灯泡实际消耗的功率为484WD发电机线圈内阻每秒钟产生的焦耳热为24.2J答案D解析电压表示数为灯泡两端电压的有效值，由题图甲知电动势的最大值Em2202V，有效值E220V，灯泡两端电压URERr209V，A错误；由题图甲知T0.02s，一个周期内电流方向变化两次，可知1s内电流方向变化100次，B错误；灯泡的实际功率PU2R209295W459.8W，C错误；电流的有效值IERr2.2A，发电机线圈内阻每秒钟产生的焦耳热为QrI2rt2.2251J24.2J，D正确。

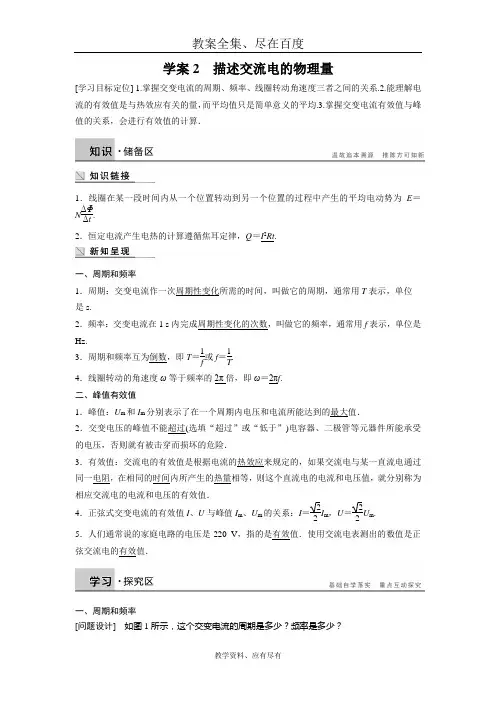

学案2 描述交流电的物理量[学习目标定位] 1.掌握交变电流的周期、频率、线圈转动角速度三者之间的关系.2.能理解电流的有效值是与热效应有关的量，而平均值只是简单意义的平均.3.掌握交变电流有效值与峰值的关系，会进行有效值的计算．1．线圈在某一段时间内从一个位置转动到另一个位置的过程中产生的平均电动势为E ＝N ΔΦΔt. 2．恒定电流产生电热的计算遵循焦耳定律，Q ＝I 2Rt .一、周期和频率1．周期：交变电流作一次周期性变化所需的时间，叫做它的周期，通常用T 表示，单位 是s.2．频率：交变电流在1 s 内完成周期性变化的次数，叫做它的频率，通常用f 表示，单位是Hz.3．周期和频率互为倒数，即T ＝1f 或f ＝1T.4．线圈转动的角速度ω等于频率的2π倍，即ω＝2πf . 二、峰值有效值1．峰值：U m 和I m 分别表示了在一个周期内电压和电流所能达到的最大值．2．交变电压的峰值不能超过(选填“超过”或“低于”)电容器、二极管等元器件所能承受的电压，否则就有被击穿而损坏的危险．3．有效值：交流电的有效值是根据电流的热效应来规定的，如果交流电与某一直流电通过同一电阻，在相同的时间内所产生的热量相等，则这个直流电的电流和电压值，就分别称为相应交流电的电流和电压的有效值．4．正弦式交变电流的有效值I 、U 与峰值I m 、U m 的关系：I ＝22I m ，U ＝22U m . 5．人们通常说的家庭电路的电压是220 V ，指的是有效值．使用交流电表测出的数值是正弦交流电的有效值．一、周期和频率[问题设计] 如图1所示，这个交变电流的周期是多少？频率是多少？图1答案 周期T ＝0.02 s ；频率f ＝50 Hz. [要点提炼]1．交流电变化越快，则周期越短，频率越大．2．角速度与周期的关系：ω＝2πT.3．转速(n )：线圈单位时间(1 s 或1 min)转过的圈数，单位是r/s 或r/min.角速度与转速的关系：ω＝2πn (n 单位为r/s)或ω＝πn30(n 单位为r/min)．4．我国电网中交变电流的周期是0.02 s ，频率是50 Hz. 二、峰值有效值 [问题设计]1．图2是通过一个R ＝1 Ω的电阻的电流i 随时间变化的曲线．这个电流不是恒定电流． (1)怎样计算1 s 内电阻R 中产生的热量？(2)如果有一个大小、方向都不变的恒定电流通过这个电阻R ，也能在1 s 内产生同样的热，这个电流是多大？图2答案 (1)Q ＝I 21Rt 1＋I 22Rt 2＝42×1×0.5 J ＋22×1×0.5 J ＝10 J(2)由Q ＝I 2Rt 得I ＝ Q Rt ＝ 101×1A ＝10 A2．某交流电压瞬时值表达式u ＝62sin (100πt ) V ，把标有“6 V ,2 W ”的小灯泡接在此电源上会不会被烧坏？把一个能承受的最大电压为6 V 的电容器接在此电源上会不会被击穿？ 答案 小灯泡不会被烧坏，交流电压瞬时值表达式u ＝62sin (100πt ) V 中6 2 V 是最大值，其有效值为6 V ，而标有“6 V,2 W ”的小灯泡中的6 V 是有效值．电容器会被击穿． [要点提炼]1．峰值：也叫最大值，它是所有瞬时值中的最大值．(1)当线圈平面跟磁感线平行时，交流电动势最大，E m ＝NBSω(转轴垂直于磁感线)． (2)电容器接在交流电路中，交变电压的最大值不能超过电容器的耐压值．2．有效值的应用(1)计算与电流热效应有关的量(如功率、热量)要用有效值．(2)交流电表的测量值，电气设备标注的额定电压、额定电流，通常提到的交流电的数值指有效值．3．有效值的计算(1)正弦式交变电流：根据E＝E m2、U＝U m2、I＝I m2计算其有效值．(2)非正弦式交变电流：只能根据电流的热效应计算．计算时要注意三同：“相同电阻”上、“相同时间”内、产生“相同热量”．计算时，“相同时间”一般取一个周期．4．平均值的应用计算通过导体某一截面的电荷量时，只能用交变电流的平均值，即q＝I·Δt＝ERΔt＝NΔΦR，这是平均值应用最多的一处．一、对描述交变电流物理量的认识例1一正弦交流电的电压随时间变化的规律如图3所示，由图可知()图3A．该交流电的电压的有效值为100 VB．该交流电的频率为25 HzC．该交流电压瞬时值的表达式为u＝100sin 25t VD．并联在该电压两端的电压表指针不停摆动解析根据题图可知该交变电流电压的最大值为100 V，周期为4×10－2 s，所以频率为25 Hz，A错，B对；而ω＝2πf＝50π rad/s，所以u＝100sin (50πt) V，C错；交流电压表的示数为交流电的有效值而不是瞬时值，不随时间变化，D错．答案 B二、正弦式交变电流有效值的计算例2一台小型发电机产生的电动势随时间变化的正弦规律图像如图4甲所示．已知发电机线圈内阻为5.0 Ω，外接一只电阻为95.0 Ω的灯泡，如图乙所示，则()图4A ．电压表的示数为220 VB ．电路中的电流方向每秒钟改变50次C ．灯泡实际消耗的功率为484 WD ．发电机线圈内阻每秒钟产生的焦耳热为24.2 J解析 电压表示数为灯泡两端电压的有效值，由题图知电动势的最大值E m ＝220 2 V ，有效值E ＝220 V ，灯泡两端电压U ＝RER ＋r ＝209 V ，A 错；由题图甲知T ＝0.02 s ，一个周期内电流方向变化两次，可知1 s 内电流方向变化100次，B 错；灯泡的实际功率P ＝U 2R ＝209295 W ＝459.8 W ，C 错；电流的有效值I ＝ER ＋r ＝2.2 A ，发电机线圈内阻每秒钟产生的焦耳热为Q r ＝I 2rt ＝2.22×5×1J ＝24.2 J ．D 对． 答案 D三、非正弦式交变电流有效值的计算例3 如图5所示是一交变电流随时间变化的图像，求此交变电流的有效值．图5解析 设该交变电流的有效值为I ′，直流电的电流强度为I ，让该交变电流和直流电分别通过同一电阻(阻值为R )，在一个周期(T ＝0.2 s)内，该交变电流产生的热量：Q ′＝I 21Rt 1＋I 22Rt 2＝(42)2R ×0.1＋(－32)2R ×0.1＝5R 在一个周期内直流电通过该电阻产生的热量 Q ＝I 2RT ＝0.2I 2R .由Q ＝Q ′得，0.2I 2R ＝5R ，解得I ＝5 A ，即此交变电流的有效值I ′＝I ＝5 A 答案 5 A四、有效值、瞬时值、平均值的区别应用例4 在水平方向的匀强磁场中，有一正方形闭合线圈绕垂直磁感线的轴匀速转动，已知线圈的匝数为n ＝100匝，边长为20 cm ，电阻为10 Ω，转动频率f ＝50 Hz ，磁场的磁感应强度为0.5 T ，求：(1)外力驱动线圈转动的功率．(2)转至线圈平面与中性面的夹角为30°时，线圈产生的感应电动势及感应电流的瞬时值大小．(3)线圈由中性面转至与中性面成30°夹角的过程中，通过线圈横截面的电荷量． 解析 (1)线圈中交变电动势的最大值E m ＝nBSω＝100×0.5×(0.2)2×2π×50 V ＝628 V .交变电动势的有效值E ＝E m2＝314 2 V.外力驱动线圈转动的功率与线圈中交变电流的功率相等． 即P 外＝E 2R ＝(3142)210W ＝1.97×104 W.(2)线圈转到与中性面成30°角时，其电动势的瞬时值 e ＝E m sin 30°＝314 V ，交变电流的瞬时值 i ＝e R ＝31410A ＝31.4 A. (3)在线圈从中性面转过30°角的过程中，线圈中的平均感应电动势E ＝n ΔΦΔt，平均感应电流I ＝ER ＝n ΔΦR ·Δt， 通过线圈横截面的电荷量为q ，则q ＝I Δt ＝n ΔΦR ＝nBl 2(1－cos 30°)R＝100×0.5×0.22×(1－0.866)10 C＝2.68×10－2 C.答案 (1)1.97×104 W (2)314 V 31.4 A (3)2.68×10－2 C1．(对描述交变电流物理量的认识)如图6是某种正弦式交变电压的波形图，由图可确定该电压的 ( )图6A ．周期是0.01 sB ．最大值是220 VC ．有效值是220 VD ．表达式为u ＝220sin (100πt ) V 答案 C解析 由题图可知，该交变电压的周期为0.02 s ，最大值为311 V ，而有效值U ＝U m 2＝3112 V＝220 V ，故A 、B 错误，C 正确．正弦交变电压的瞬时值表达式u ＝U m sin ωt ＝311sin (2π0.02t ) V ＝311sin (100πt ) V ，故D 选项错误．2．(正弦式交变电流有效值的计算)一个矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动，周期为T .从中性面开始计时，当t ＝112T 时，线圈中感应电动势的瞬时值为2 V ，则此交变电流的有效值为( ) A ．2 2 V B ．2 VC. 2 VD.22V 答案 A解析 先用代入法求出感应电动势的最大值：由e ＝E m sin ωt 得2 V ＝E m sin (2πT ×T12)，由此得E m ＝4 V ，因此有效值为2 2 V ．选项A 正确．3.(非正弦式交变电流有效值的计算)通过一阻值R ＝100 Ω的电阻的交变电流如图7所示，其周期为1 s ．电阻两端电压的有效值为 ( )图7A ．12 VB ．410 VC ．15 VD ．8 5 V答案 B解析 根据电流的热效应计算电流的有效值．由(0.1)2R ×0.4×2＋(0.2)2R ×0.1×2＝I 2R ×1可得，流过电阻的电流的有效值I＝1025A，电阻两端电压的有效值为U＝IR＝410 V，B正确．题组一对描述交变电流物理量的认识1．下列提到的交流电，不是指有效值的是()A．交流电压表的读数B．保险丝熔断电流C．电容器击穿电压D．220 V交流电压答案 C解析电容器击穿电压指电容器两端允许加的电压的最大值．2．以下说法正确的是()A．交变电流的有效值就是它的平均值B．任何交变电流的有效值都是它最大值的1 2C．如果交变电流接在电阻R上产生的热量为Q，那么该交变电流的有效值为Q RD．以上说法均不正确答案 D解析有效值是根据电流的热效应来定义的，平均值并不是有效值，例如线圈在匀强磁场中转动一圈，其平均电动势为零，故A错．在正弦(余弦)式交变电流中，其有效值为最大值的12，对于其他交变电流并不一定满足此关系，故B错．交变电流要产生热量需要一定的时间，C选项中没有告诉时间，因此是错误的．3．下列关于交变电流的说法正确的是()A．若交变电流的峰值为5 A，则它的最小值为－5 AB．用交流电流表测交变电流时，指针来回摆动C．我国工农业生产和生活用的交变电流频率为50 Hz，故电流方向每秒改变100次D．正弦交变电流i＝20sin (10πt) A的峰值为20 A，频率为100 Hz答案 C解析电流的负值表示电流方向与规定正方向相反，不表示大小，A项错误；交流电流表测交变电流时，指针不会来回摆动，B项错误；我国工农业生产和生活用的交变电流，周期为0.02 s，交流电方向一个周期改变两次，所以每秒改变100次，C项正确；由ω＝2πf得正弦交变电流i＝20sin (10πt) A的频率为5 Hz，D项错误．题组二非正弦式交变电流有效值的计算4．阻值为1 Ω的电阻上通以交变电流，其i－t关系如图1所示，则在0～1 s内电阻上产生的热量为 ( )图1A ．1 JB ．1.5 JC ．2 JD ．2.8 J答案 D解析 因为所加的电流为交变电流，大小在变化，所以只能分时间段来求热量．在0～1 s 内有效电流的瞬时值大小为1 A 和2 A 的时间段分别为t 1＝0.4 s ，t 2＝0.6 s ，所以Q ＝I 21Rt 1＋I 22Rt 2＝2.8 J.5．某一交变电流的电压波形如图2所示，求这一交变电流的电压的有效值U .图2答案 210 V解析 假设让一直流电压U 和如题图所示的交流电压分别加在同一电阻两端，交变电流在一个周期内产生的热量Q 1＝2(U 21R ·T 4＋U 22R ·T4)＝82R ·T 2＋42R ·T 2.直流电在一个周期内产生的热量Q 2＝U 2R ·T .由交变电流有效值的定义知Q 1＝Q 2，即82R ·T 2＋42R ·T 2＝U 2R ·T .解得U ＝210 V.题组三 正弦式交变电流有效值的计算6．如图3甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，为交流电流表．线圈绕垂直于磁场方向的水平轴OO ′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图像如图乙所示，以下判断正确的是 ( )图3A ．电流表的示数为10 AB ．线圈转动的角速度为50π rad/sC ．0.01 s 时线圈平面与磁场方向平行D ．0.02 s 时电阻R 中电流的方向自右向左答案 AC7．电阻R 1、R 2与交流电源按照如图4甲所示方式连接，R 1＝10 Ω、R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示．则( )图4A ．通过R 1的电流的有效值是1.2 AB ．R 1两端的电压有效值是6 VC ．通过R 2的电流的最大值是1.2 2 AD ．R 2两端的电压最大值是6 2 V 答案 B解析 由题图乙可得，正弦交变电流的最大值I m ＝0.6 2 A ，所以电流的有效值I ＝I m2＝0.6 A ，电阻R 1、R 2串联，所以电流的最大值均为0.6 2 A ，有效值均为0.6 A ．由欧姆定律U ＝IR 得，U 1＝IR 1＝6 V ，所以U 1m ＝2U 1＝6 2 V ；U 2＝IR 2＝12 V ，U 2m ＝2U 2＝12 2 V. 8.在图5所示电路中，A 是熔断电流I 0＝2 A 的保险丝，电阻可不计，R 是可变电阻，S 是交流电源．交流电源的内电阻不计，其电动势随时间变化的规律是e ＝2202sin 314t V ．为了不使保险丝熔断，可变电阻的阻值应该大于( )图5A ．110 2 ΩB ．110 ΩC ．220 ΩD ．220 2 Ω答案 B解析 E ＝220 V ，R min ＝E I 0＝2202Ω＝110 Ω.9．把U 0＝10 V 的直流电压加在阻值为R 的电阻上，其发热功率跟另一个正弦交变电压加在阻值为R2上的电功率相同，则这个交变电流的电压的峰值为 ( )A ．10 VB ．10 2 VC ．20 VD ．20 2 V答案 A解析 直流电压U 0加在阻值为R 的电阻上，而交变电流加在阻值为R2的电阻上，它们联系的桥梁是发热功率相等．设这个交变电压的有效值为U ，则由电功率公式得U 20R T ＝U 2R2T ，U＝2U 02，故U m ＝ 2U ＝U 0＝10 V ．正确答案为A.题组四 瞬时值、峰值、有效值、平均值的区别应用10．矩形线圈在匀强磁场中匀速转动，从中性面开始转动180°的过程中，平均感应电动势和最大感应电动势之比为( ) A ．π/2B ．2/πC ．2πD ．π答案 B11.如图6所示，线圈abcd 的面积是0.05 m 2，共100匝，线圈电阻为1 Ω，外接电阻R ＝9 Ω，匀强磁场的磁感应强度为B ＝1πT ，当线圈以300 r/min 的转速匀速转动时，求：图6(1)电路中交流电压表和交流电流表的示数；(2)线圈从图示位置转过90°的过程中通过电阻R 的电荷量． 答案 (1)31.86 V 3.54 A (2)0.16 C 解析 (1)E m ＝NBSω＝100×1π×0.05×2π×30060 V ＝50 VE ＝E m2＝25 2 V ≈35.4 V.电流表示数I ＝ER ＋r ＝3.54 A ，电压表示数U ＝IR ＝3.54×9 V ＝31.86 V. (2)从图示位置转过90°的过程中， E ＝N ΔΦΔt ，又因为I ＝E R ＋r ，q ＝I Δt ，联立得q ＝N ΔΦR ＋r ＝NBSR ＋r≈0.16 C.12.如图7所示，矩形线圈面积为S ，匝数为N ，线圈电阻为r ，在磁感应强度为B 的匀强磁场中绕OO ′轴以角速度ω匀速转动，外电路电阻为R .当线圈由图示位置转过90°的过程中，求：教案全集、尽在百度教学资料、应有尽有图7(1)通过电阻R 的电荷量q ；(2)电阻R 上所产生的热量Q .答案 (1)NBS R ＋r (2)πN 2B 2S 2ωR 4(R ＋r )2解析 本题考查交变电流平均值、有效值的应用，关键要知道求电荷量用交变电流的平均值，求热量用交变电流的有效值．(1)依题意磁通量的变化量ΔΦ＝BS ，线圈转过90°的时间为Δt ＝T 4＝2π4ω＝π2ω，平均感应电动势为E ＝N ΔΦΔt ＝2NBSωπ.平均感应电流为I ＝E R ＋r ＝2NBSωπ(R ＋r ).通过电阻R 的电荷量为q ＝I ·Δt ＝NBS R ＋r. (2)线圈中感应电动势有效值和最大值E m 的关系是E ＝E m 2＝NBSω2，电路中电流的有效值为I ＝E R ＋r ＝NBSω2(R ＋r ). 电阻R 上产生的热量为Q ＝I 2Rt ＝πN 2B 2S 2ωR 4(R ＋r )2.。

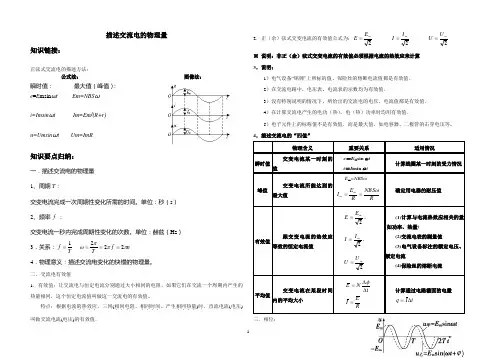

描述交流电的物理量知识链接：正弦式交流电的描述方法：公式法： 图像法：瞬时值： 最大值（峰值）： e =E msin ωt Em=NBS ωi=Imsin ωt Im=Em/(R+r)u=Umsin ωt Um=ImR知识要点归纳：一．描述交流电的物理量 1、周期T ：交变电流完成一次周期性变化所需的时间。

单位：秒（s ） 2、频率 f ：交变电流一秒内完成周期性变化的次数。

单位：赫兹（Hz ） 3．关系：T f 1=n f Tπππω222===4．物理意义：描述交流电变化的快慢的物理量。

二．交流电有效值1．有效值：让交流电与恒定电流分别通过大小相同的电阻，如果它们在交流一个周期内产生的热量相同，这个恒定电流值叫做这一交流电的有效值。

特点：根据电流的热效应．．．．．．，三同(相同电阻．．．．、相同时间．．．．、产生相同热量．．．．)时，直流电流(电压)叫做交流电流(电压)的有效值．2．正（余）弦式交变电流的有效值公式为：2m E E =2m I I =2m U U =※ 说明：非正（余）弦式交变电流的有效值必须根据电流的热效应来计算 3．说明：1）电气设备“铭牌”上所标的值、保险丝的熔断电流值都是有效值． 2）在交流电路中，电压表、电流表的示数均为有效值．3）没有特别说明的情况下，所给出的交流电的电压、电流值都是有效值． 4）在计算交流电产生的电功（热），电（热）功率时均用有效值。

5）电子元件上的标称值不是有效值，而是最大值，如电容器、二极管的击穿电压等。

4．描述交流电的“四值”三．相位：e ＝E m sin （ωt+φ）其中“ωt ＋Φ ”叫做交变电流的 相位 ；Φ是t ＝0时的相位，叫做交变电流的初相位．同步练习：1．下面关于交变电流的说法中正确的是 （ ） A ．交流电器设备上所标的电压和电流值是交流的最大值 B ．用交流电流表和电压表测定的读数值是交流的瞬时值 C ．给定的交流数值，在没有特别说明的情况下都是指有效值 D ．跟交流有相同的热效应的直流的数值是交流的有效值2．一个照明电灯标有“220 V 60 W ”字样，现在把它接入最大值为311 V 的正弦式交流电路中，则( )A ．灯的实际功率大小为60 WB ．灯丝将烧断C ．只能暗淡发光D ．能正常发光 3．有一交变电流如图所示，则由此图象可知( ) A ．它的周期是0.8 s B ．它的峰值是4 A C ．它的有效值是2 2 A D ．它的频率是0.8 Hz4．在相同的时间内，某正弦式交变电流通过一阻值为100 Ω的电阻产生的热量，与一电流为3 A 的直流电通过同一阻值的电阻产生的热量相等，则( )A ．此交变电流的有效值为3 A ，最大值为3 2 AB ．此交变电流的有效值为3 2 A ，最大值为6 AC ．电阻两端的交流电压的有效值为300 V ，最大值为300 2 VD ．电阻两端的交流电压的有效值为300 2 V ，最大值为600 V5．一个接在恒定直流电源上的电热器所消耗的电功率为P 1，若把它接在电压峰值与直流电压相等的正弦式交流电源上，该电热器所消耗的电功率为P 2，则P 1∶P 2为( )A ．2∶1B ．1∶2C ．1∶1D ．1∶ 26．在下图所示电路中，A 是熔断电流I 0＝2 A 的保险丝，R 是可变电阻，S 是交流电源．交流电源的内电阻不计，其电动势随时间变化的规律是e ＝2202sin314t V ．为了不使保险丝熔断，可变电阻的阻值应该大于( )A ．110 2 ΩB ．110 ΩC ．220 ΩD ．220 2 Ω7．一个矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动，周期为T .从中性面开始计时，当t ＝112T 时，线圈中感应电动势的瞬时值为2 V ，则此交变电流的有效值为( )A ．2 2 VB ．2 V C. 2 V D.22V 8．某交变电流表串联一电阻构成交变电压表，总电阻R =2 k Ω，然后将改装的电表接到u =311sin100πt V 的交流电源上，则（ ）A ．通过电流表电流的瞬时值为0.11sin100πt AB ．作为改装的电压表，其两端电压的瞬时值为311sin100πt VC ．电流表的示数为0.11 AD ．作为改装的电压表，其示数应为311 V9．一正弦式交变电流的电压随时间变化的规律如图所示．由图可知( )A ．该交变电流的电压瞬时值的表达式为u ＝100 sin(25t )VB ．该交变电流的频率为25 HzC ．该交变电流的电压的有效值为100 2 VD ．若将该交变电流压加在阻值为R ＝100 Ω的电阻两端，则电阻消耗的功率是50 W 10．一台小型发电机产生的电动势随时间变化的正弦规律图像如图①所示．已知发电机线圈内阻为5.0 Ω，若外接一只电阻为95.0 Ω的灯泡，如图②所示，则( )A ．电压表的示数为220 VB ．电路中的电流方向每秒钟改变50次C ．灯泡实际消耗的功率为484 WD ．发电机线圈内阻每秒钟产生的焦耳热为24.2 J11．两个相同的电阻，分别通以如图所示的正弦式交变电流和方波式交变电流，两种交变电流的最大值相等，周期相等．则在一个周期内，正弦式交变电流在电阻上产生的焦耳热Q 1与方波式交变电流在电阻上产生的焦耳热Q 2之比等于( )A ．3∶1B ．1∶2C ．2∶1D ．4∶312．正弦交变电源与电阻R 、交流电压表按照图甲所示的方式连接，R ＝10 Ω，交流电压表的示数是10 V ．图乙是交变电源输出电压u 随时间t 变化的图象．则( )A ．通过R 的电流i R 随时间t 变化的规律是i R ＝ 2cos 100πt AB ．通过R 的电流i R 随时间t 变化的规律是i R ＝ 2cos 50πt AC ．R 两端的电压u R 随时间t 变化的规律是u R ＝52cos 100πt VD ．R 两端的电压u R 随时间t 变化的规律是u R ＝52cos 50πt V13．电阻R 1、R 2与交流电源按照图-1方式连接，R 1＝10 Ω，R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦式交变电流i 随时间t 变化的情况如图-2所示．则( )A ．通过R 1的电流有效值是1.2 AB ．R 1两端的电压有效值是6 VC ．通过R 2的电流最大值是1.2 2 AD ．R 2两端的电压最大值是6 2 V14．将正弦交流电经过整流器处理后，得到的电流波形刚好去掉半周，如图所示，它的有效值是 （ ）A.2 AB.2 AC.22AD.1 A15．如图所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置P 使加在电热丝上的电压的波形如右图所示。
