电能表以及卡表故障代码,告警条件及判断

运行中电能表常见故障运行中电能表常见故障运行中电能表常见故障主要有潜动、快、慢误差过大、电能表倒走、电能表停转、电能表有响声等五个方面。

一、潜动现象、原因及确定方法(1)潜动应满足两个条件：①电能表电流线圈中应无电流；②电能表铝盘连续转动在一整圈以上。

(2)判断潜动的方法。

具体如下：1)断开电能表负荷端总开关，使电流线圈中无电流再观察铝盘是否连续转动一整圈以上。

2)内线漏电、接有不明显负荷使电能表转动不属潜动。

3)过载等原因使电流线圈部分短路造成潜动。

4)三相电能表未按指定相序安装，由电磁元件相互感扰造成潜动5)单相电能表相线与地线接反。

二、快、慢误差过大的原因(1)校验时常数计算错误。

(2)维修时计度器装错。

以上误差在走字试验时可以发现。

(3)电流互感器倍率错误。

(4)计度器故障(跳字、卡字、计度器齿轮磨损或锈蚀)。

(5)电能表或电流互感器(穿芯互感器穿芯匝数不对)选择不当，导致正常负荷时额定容量在10％以下，负荷轻达不到电能表的起动限度。

使电能表不转动，造成少计电量。

(6)电流线圈短路，造成潜动。

(7)单相电能表零线接人第一孔。

(8)电流互感器一、二次回路短路。

(9)电压回路缺相。

三、电能表倒走故障1．非故障性倒走原因(1)电动机作为制动设备使用。

(2)起重用电动机向下放较重物体时。

(3)设备阻抗不平衡(其中一只表倒走)。

(4)变压器环流影响。

(5)有互馈电源。

2．电能表故障性倒走原因(1)无功电能表电压相序接反。

(2)三相二线电能表电压断相，一般在c相电压断相，负荷功率因数以低于0.5(L)时，电能表将会倒走。

(3)内相角调控不当。

(4)接线错误，电流回路极性接反等四、电能表停转故障原因(1)电压回路失压。

主要有:1)无电压连片或连片接触不良2)电压引线断线。

3)电压回路熔丝断。

4)电压线圈内部断线。

(2)接线错误导致电表对顶停转(3)电流互感器二次回路开路、短路或接触不良。

(4)表盖密封不良，进入灰尘、小虫等杂物。

电能表维修知识点电能表作为一种用于测量电能消耗的仪表，在我们生活中扮演着重要的角色。

然而，由于长时间使用以及外界因素的影响，电能表可能会出现一些故障，需要进行维修。

本文将介绍一些常见的电能表故障及其维修知识点，以帮助读者更好地理解和处理这些问题。

1. 电能表不计量或计量不准确这是电能表常见的故障之一。

一种可能的原因是电能表内部的电路元件受损，导致无法正常计量电能。

在这种情况下，需要专业人员进行检修和更换受损元件。

另一种可能是电能表磁场受到外界干扰，例如附近的强磁场设备的存在，导致计量不准确。

解决方法是远离磁场干扰源或在电能表附近增加磁屏蔽装置。

2. 电能表显示异常有时候，电能表的数字显示屏会出现异常，例如显示闪烁、数字跳动或无法显示。

这可能是由于数字显示模块的故障引起的，需要更换损坏的模块来解决问题。

此外，也有可能是电能表供电不稳定导致的，这时候需要检查电源线路和电表接线是否正确。

3. 电能表发热或冒烟如果电能表发热或冒烟，可能是由于电能表的线圈发生了过载或短路，导致内部发热。

此时，应立即切断电源，并请专业人员进行检修。

这种情况可能是电能表老化或者使用不当引起的，为了防止类似故障再次发生，应定期检查电能表的线路连接和使用环境。

4. 电能表外部零件损坏电能表外部的零件，如显示屏、按钮或电池盖等，在长时间使用中有可能会损坏。

这种情况下，可以尝试自行更换相应的零件，但需要注意选择合适的替代零件，并按照说明书正确操作。

如果不确定或无法更换，建议咨询专业人员。

5. 电能表接线错误电能表的正常使用需要正确的接线方式。

如果接线错误，可能会导致电能表无法正常工作，或者引发电路短路、发热等问题。

在安装或更换电能表时，务必仔细查看电能表的接线图，并按照说明正确接线。

如果对接线不确定，应咨询专业人员。

6. 电能表封签损坏电能表在出厂时都会封上封签，以防止非法操作或篡改。

如果发现电能表的封签被破坏或损坏，应立即报修，避免后续可能出现的问题。

浅析运行中智能电表常见故障及诊断意见智能电表作为现代化电力系统的重要组成部分，具有良好的智能化、自动化和远程监控等功能。

但是在实际运行中，智能电表也会出现各种故障，导致电表数据准确性受到影响，甚至影响电力系统的正常运行。

对智能电表常见故障进行诊断并及时处理是非常重要的。

本文将从智能电表的工作原理、常见故障以及诊断意见等方面进行浅析，以期为相关人员在实际运行中遇到问题时提供一些参考。

一、智能电表工作原理智能电表是一种集电能计量、数据采集、远程通信、负荷控制等为一体的综合性计量装置。

其主要工作原理如下：1. 电能计量：通过电压互感器和电流互感器采集电能信号，经过信号处理后计算得出电力消耗情况。

2. 数据采集：智能电表具有存储和采集电能数据的功能，可以定时采集电能使用情况，并将数据发送到监控中心。

3. 远程通信：智能电表通过智能电网技术，可以实现与监控中心的远程通讯，实现数据互通和远程控制。

4. 负荷控制：智能电表可以根据电网负荷情况进行负荷控制，实现对电力使用的合理分配。

以上就是智能电表的主要工作原理，其通过采集电能数据、远程通信和负荷控制等功能，实现了对电力系统的智能化管理。

二、智能电表常见故障及诊断意见1. 通讯故障通讯故障是智能电表常见的故障之一，主要表现为电表无法与监控中心进行数据通讯，导致监控中心无法获取电能使用情况。

通讯故障的原因可能是电表与监控中心之间通讯线路故障、通讯模块故障等。

针对通讯故障，可以采取以下诊断意见：首先检查通讯线路是否正常，是否存在短路、断路等情况。

其次检查电表通讯模块是否正常，是否受到外界干扰。

最后可以通过更换通讯线路或通讯模块的方式来解决通讯故障。

2. 数据采集故障3. 计量准确性故障计量准确性故障是智能电表常见的故障之一，主要表现为电表计量准确性受到影响，导致电能使用量计量不准确。

计量准确性故障的原因可能是电表互感器故障、电表内部电路故障等。

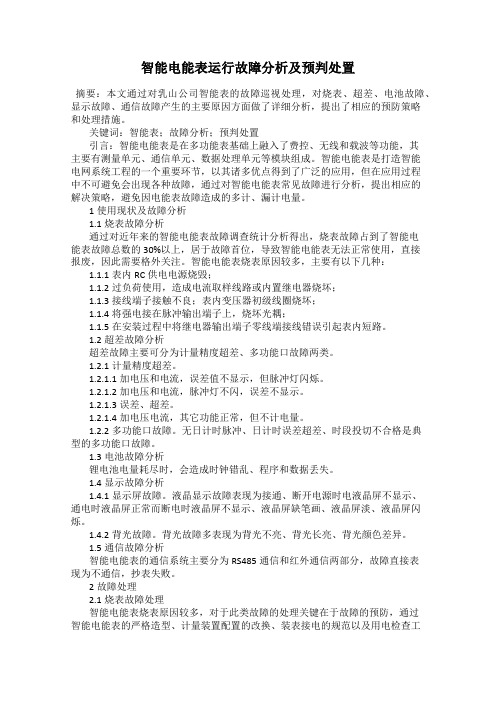

智能电能表运行故障分析及预判处置摘要：本文通过对乳山公司智能表的故障巡视处理，对烧表、超差、电池故障、显示故障、通信故障产生的主要原因方面做了详细分析，提出了相应的预防策略和处理措施。

关键词：智能表；故障分析；预判处置引言：智能电能表是在多功能表基础上融入了费控、无线和载波等功能，其主要有测量单元、通信单元、数据处理单元等模块组成。

智能电能表是打造智能电网系统工程的一个重要环节，以其诸多优点得到了广泛的应用，但在应用过程中不可避免会出现各种故障，通过对智能电能表常见故障进行分析，提出相应的解决策略，避免因电能表故障造成的多计、漏计电量。

1使用现状及故障分析1.1烧表故障分析通过对近年来的智能电能表故障调查统计分析得出，烧表故障占到了智能电能表故障总数的30%以上，居于故障首位，导致智能电能表无法正常使用，直接报废，因此需要格外关注。

智能电能表烧表原因较多，主要有以下几种：1.1.1表内RC供电电源烧毁；1.1.2过负荷使用，造成电流取样线路或内置继电器烧坏；1.1.3接线端子接触不良；表内变压器初级线圈烧坏；1.1.4将强电接在脉冲输出端子上，烧坏光耦；1.1.5在安装过程中将继电器输出端子零线端接线错误引起表内短路。

1.2超差故障分析超差故障主要可分为计量精度超差、多功能口故障两类。

1.2.1计量精度超差。

1.2.1.1加电压和电流，误差值不显示，但脉冲灯闪烁。

1.2.1.2加电压和电流，脉冲灯不闪，误差不显示。

1.2.1.3误差、超差。

1.2.1.4加电压电流，其它功能正常，但不计电量。

1.2.2多功能口故障。

无日计时脉冲、日计时误差超差、时段投切不合格是典型的多功能口故障。

1.3电池故障分析锂电池电量耗尽时，会造成时钟错乱、程序和数据丢失。

1.4显示故障分析1.4.1显示屏故障。

液晶显示故障表现为接通、断开电源时电液晶屏不显示、通电时液晶屏正常而断电时液晶屏不显示、液晶屏缺笔画、液晶屏淡、液晶屏闪烁。

浅析运行中智能电表常见故障及诊断意见随着智能电网的逐步完善，智能电表逐渐成为了现代生活中必不可少的物品。

然而，由于电表的使用频率非常高，所以在日常使用中很容易遇到一些故障。

接下来，我们就来浅析一下智能电表常见的故障及其诊断意见。

一、电表读数不准确1.测量电表位置不准确智能电表感应器的灵敏度是有一定要求的，所以如果安装不正确，可能会导致电表读数不准确，此时需要重新调整电表位置。

2.电表故障智能电表中有一些需要精确测量的元器件，如果这些元器件故障或损坏，就有可能导致电表读数不准确。

此时需要更换电表。

3.电表与电流互感器不匹配智能电表与电流互感器之间的配合是非常重要的，如果电流互感器的参数与电表配置不匹配，就会导致电表读数不准确。

此时需要更换或调整电流互感器。

二、电表显示为空智能电表与室内控制器之间的通信可能会出现故障，这就导致电表无法正常读数。

此时需要检查通信线路、通讯模块的接触情况，以及是否需要更换室内控制器。

智能电表需要稳定的供电才能正常运行，如果电源故障，就会导致电表无法正常工作。

此时需要检查电源电压是否稳定，是否需要更换电源。

1.电表计算程序出错智能电表的计算程序是可以被攻击的，如果被人攻击，就有可能导致电表计算程序出错。

此时需要重新安装新程序，并更改管理员密码。

2.电表与服务器通信出现问题智能电表需要定期与服务器通信，以保证数据采集能够正常进行。

如果电表与服务器通信出现问题，就会导致电表显示异常。

此时需要检查服务器是否正常工作。

综上所述，智能电表的故障诊断需要具有一定的技术水平和经验，该文章提供的诊断意见只是一些简单的方法，如遇到比较严重的故障，最好还是请专业人员进行处理。

智能电能表现场运行常见故障分析手册江阴长仪集团有限公司一、简介智能电表是由测量单元、数据处理单元、通信单元等组成，具有电能量计量、数据处理、实时监测、自动控制、信息交互等功能。

智能电表是在传统多功能意义电表的基础之上，在电能计量基础上重点扩展了其相关功能，以满足智能电网“信息化、自动化、互动化”，实现电力用电客户用电采集系统的全覆盖、全采集、全预付费。

二、基本原理被测交流电压和电流经过电阻分压网络和锰铜继电器完成信号采样后，将取样信号送入计量芯片，通过乘法器转换成功率信号并以脉冲输出，同时微处理器将脉冲信号根据费率时段进行分时累加，得到总电量和各费率电量，结果保存到数据存储器中，微处理器同时完成显示和外部进行交换的功能。

三、智能电表常见故障分析智能电表作为智能电网建设的重要基础设备，目前我公司已实现单相费控智能电表的校验、现场安装工作，部分地区已基本实现了全采集、全覆盖，但在智能电表陆续安装、试用过程中，部分居民由于对智能电表的相关功能缺乏了解，计量纠纷投诉事件上升，加强对智能电表的工作原理和故障分析判断，对于减少计量纠纷和提高智能电表运行质量十分必要。

（一）智能电表异常显示代码解决方案1.电表故障类异常提示此类异常一旦发生电表会将循环显示功能暂停，液晶屏固定显示该异常代码。

电表故障类型异常代码对应异常名称及处理方法如表1所示：表1 电表故障类型异常代码明细序号异常代码异常名称处理方法备注1 Err－01 控制回路错误返厂处理2 Err－02 ESAM错误返厂处理3 Err－03 内卡初始化错误返厂处理4 Err－04 时钟电池电压低返厂处理5 Err－05 内部程序错误返厂处理6 Err－06 存储器故障或损坏返厂处理7 Err－07 时钟故障返厂处理2.事件类异常提示此类异常一旦发生电表会在循环显示的第一屏插入显示该异常代码。

电表事件类型异常代码对应异常名称及处理方法如表2所示：表2 电表事件类型异常代码明细序号异常代码异常名称处理方法备注1 Err－51 过载须告知该表用户减少负荷2 Err－52 电流严重不平衡检查并调整线路各相电流*3 Err－53 过压检查电压过高原因4 Err－54 功率因数超限检查线损是否正常*5 Err－55 超有功需量报警事件提醒用户减少用电负荷6 Err－56 有功电能方向改变（双向计量除外）检查接线是否正确3.IC卡相关提示此类异常为IC卡处理过程中发生异常需要在卡处理结束后进行提示，一旦发生电表会在循环显示的第一屏插入显示该异常代码。

浅谈电子式电能表常见故障及防范措施发表时间：2019-12-16T09:25:46.607Z 来源：《防护工程》2019年16期作者：韩桂菊[导读] 随着当代电力系统的发展，电子式电能表作为一种电能计量工具，得到了普遍地应用。

哈尔滨电工仪表研究所有限公司 150028摘要：随着当代电力系统的发展，电子式电能表作为一种电能计量工具，得到了普遍地应用。

随着电子式电能表的广泛应用，在使用过程中出现了一系列的问题，为电能计量带来了一定的影响。

本文首先分析了电子式电能表的常见故障，然后提出了故障防范措施，为电力系统的电能计量工作的正常运行提供了一定的理论依据。

关键字：电能表常见故障预防措施电能计量是现代电力营销系统中的一个重要环节，随着科技的发展，电能表的技术也不断地发展，由交流感应式电能表发展到电子式电能表，电能的测量水平有了较大地提高。

电子式多功能电能表以专用双向计量芯片为核心，采用的是大规模集成电路及SMT先进制造工艺，与传统的交流感应式电能表相比，电子式电能表有许多优势，如：防窃电能力强、计量精度高、负荷特性较好、误差曲线平直、功率因数补偿性能较强、自身功耗低，计量参数灵活性好、派生功能多等。

1电子式电能表的工作原理1.1工作原理电子式电能表是在数字功率表的基础上发展的，采用乘法器实现对电功率的测量，其工作原理如图1所示。

被测量的高电压u、大电流i 经电压变换器和电流变换器转换后送至乘法器M，乘法器M完成电压和电流瞬时值相乘，输出一个与一段时间内的平均功率成正比的直流电压U，然后再利用电压/频率转换器，U被转换成相应的脉冲频率f，将该频率分频，并通过一段时间内计数器的计数，显示出相应的电能。

电能计量单元图1 电子式电能表的工作原理1.2故障判断电子式电能表的功率脉冲经16分频后的信号交替输出，推动步进电动机带动字轮计数，电子表随用户功率的增加，指示灯闪亮速度越来越快，每闪亮8次计数器前进一步。

如果用户没有用电，线路也无故障、无漏电现象，指示灯仍然连续闪光，表明计数器还在计数，则说明该电表有故障，如果用户用电时，指示灯不亮，计数器在工作；或者指示灯闪亮，计数器不工作；或者指示灯不亮，计数器不工作，都说明该电子表有故障。
