钢芯铝绞线LGJ的物理参数及载流量

电力调度规程导线的允许长期工作电流表1 LGJ钢芯铝绞线长期允许载流量导线标称截面（mm2）导线长期允许载流量（安）导线最高温度（＋70℃）导线最高温度（＋80℃）95 355 365120 405 415150 460 470185 535 545240 645 655300 735 740400 875 880注：⑴本表载流量系按基准环境温度+25℃、风速0.5m/s、幅射系数及吸热系数为0.5，海拔高度为1000m的条件计算的。

最高允许温度+70℃，未考虑日照影响；最高允许温度+80℃，考虑0.1W/cm2日照的影响。

⑵本表根据《电力安全手册》中国电力出版社1997年2月第一版所提供的数据整理而成，各型钢芯铝绞线（LGJQ、LGJ、LGJJ）均可按上述数据运行，湖南电网现有极个别LGJQ―332型号导线，可按LGJ―300导线数据运行。

表2 铝包钢绞线长期允许载流量导线型号导线长期允许载流量（安）GLZJ―465 615GLZJ―563 800注：⑴本表载流量系指在基准环境温度+40℃时保证导线安全运行的长期工作电流。

⑵导线截面选择趋向按运行30年，强度损失不超过7%～10%来规定其最高允许温度。

中国根据这个原则确定导线最高允许温度是：钢绞线125℃，钢芯铝绞线80℃，钢芯铝包钢绞线100℃，耐热铝合金绞线150℃～200℃。

⑶分裂导线计算载流量时，忽略邻近效应，故总载流量可按单根导线载流量乘分裂根数得到。

表3 裸导线载流量的综合校正系数最高允许温度实际环境温度（℃）－5 0 5 10 15 20 25 30 35 40 45 50＋70℃1.291.241.21.151.111.051.00.940.880.810.740.67＋80℃1.051.00.950.890.830.760.69。

LJ铝绞线，LGJ钢芯铝绞线，JKLYJ架空线载流量汇总
电缆或25平方毫米铝电缆都可以。

400kvA的变压器低压额定电流I=S/1.732U=400/1. 732/0.38=607A 400kvA的变压器能带负载P=ScosΦ=400X0.8=320KW左右如果是近距离（几十米以内），用185平方毫米铝电缆或240平方毫米铝电缆。

如果距离在百米以上，用240平方毫米铝电缆或300平方毫米铝电缆。

选择导线的原则：
1)近距离按发热条件限制导线截面（安全载流量）；
2)远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；
3)大负荷按经济电流密度选择。

导线的安全载流量？为了保证导线长时间连续运行所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。

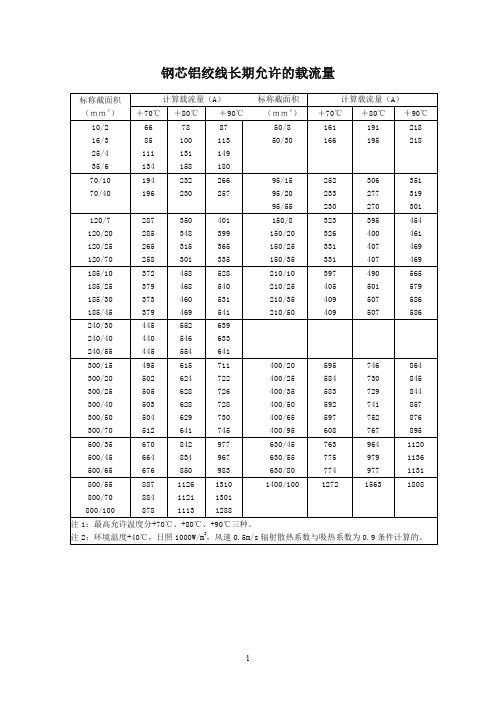

钢芯铝绞线长期允许的载流量裸导体载流量在不同海拔高度及环境温度下的综合校正系数导线经济电流密度表单位:A/mm 2式中 S ——导线截面mm 2 P ——送电负荷 kW U H ——线路额定电压kV cos ø——功率因数j ——经济电流密度A ／mm 21 ．型号及规格标称截面mm2 结构根数/直径n/mm计算截面（mm2）外径mm直流电阻不大于D.C.欧／km)计算拉断力KNkg/km交货长度不小于ｍ铝钢铝钢总计10/2 6/1.50 1/1.50 10.6 1.77 12.37 4.50 2.706 4.12 42.9 3000 16/3 6/1.85 1/1.85 16.3 2.69 18.82 5.55 1.779 6.13 65.2 3000 25/4 6/2.32 1/2.32 25.36 4.23 29.59 6.96 1.131 9.29 102.6 3000 35/6 6/2.72 1/2.72 34.86 5.81 40.67 8.16 0.8230 12.63 141.0 3000 50/8 6/3.20 1/3.20 48.25 8.04 56.29 9.60 0.5946 16.87 195.1 2000 50/30 12/2.32 7/2.32 50.73 29.59 80.32 11.60 0.5692 42.62 372.0 3000 70/10 6/3.80 1/3.80 68.05 11.34 79.39 11.40 0.4217 23.39 275.2 2000 70/40 12/2.72 7/2.72 69.73 40.67 110.40 13.60 0.4141 58.30 511.3 2000 95/15 26/2.15 7/1.67 94.39 15.33 109.72 13.61 0.3058 35.00 380.8 2000 95/20 7/4.16 7/1.85 95.14 18.82 113.96 13.87 0.3019 37.20 408.9 2000 95/55 12/3.20 7/3.20 96.51 56.30 152.81 16.00 0.2992 78.11 707.7 2000 120/7 18/2.90 1/2.90 118.89 6.61 125.50 14.50 0.2422 27.57 379.0 2000 120/20 26/2.38 7/1.85 115.67 18.82 134.49 15.07 0.2496 41.00 466.8 2000 120/25 7/4.72 7/2.10 122.48 24.25 146.73 15.74 0.2345 47.88 526.6 2000 120/70 12/3.60 7/3.60 122.15 71.25 193.40 18.00 0.2364 98.37 895.6 2000 150/8 18/3.20 1/3.20 144.76 8.04 152.80 16.00 0.1989 32.86 461.4 2000 150/20 24/2.78 7/1.85 145.68 18.82 164.50 16.67 0.1980 46.63 549.4 2000 150/25 26/2.70 1/2.10 148.86 24.25 173.11 17.10 0.1939 54.11 601.0 2000 150/35 30/2.50 7/2.50 147.26 34.36 181.62 17.50 0.1962 65.02 676.2 2000 185/10 18/3.60 1/3.60 183.22 10.18 193.40 18.00 0.1572 40.88 584.0 2000 185/25 24/3.15 7/2.10 187.04 24.25 211.29 18.90 0.1542 59.42 706.1 2000 185/30 26/2.98 7/2.32 181.34 29.59 210.93 18.88 0.1592 64.32 732.6 2000 185/45 30/2.80 7/2.80 184.73 43.10 227.83 19.60 0.1564 80.19 848.2 2000 210/10 18/3.80 1/3.80 204.14 11.34 215.48 19.00 0.1411 45.14 650.7 2000 210/25 24/3.33 7/2.22 209.02 27.10 236.12 19.98 0.1380 65.99 789.1 2000 210/35 26/3.22 7/2.50 211.73 34.36 246.09 20.38 0.1363 74.25 853.9 2000 210/50 30/2.98 7/2.98 209.24 48.82 258.06 20.86 0.1381 90.83 960.8 2000 240/30 24/3.60 7/2.40 244.29 31.67 275.96 21.60 0.1181 75.62 922.2 2000 240/40 36/3.42 7/2.66 238.85 38.90 277.75 21.66 0.1209 83.37 964.3 2000 240/55 30/3.20 7/3.20 241.27 56.30 297.57 22.40 0.1198 102.10 1108 2000 300/15 42/3.00 7/1.67 296.88 15.33 312.21 23.01 0.09724 68.06 939.8 2000 300/20 45/2.93 7/1.95 303.42 20.91 324.33 23.43 0.09520 75.68 1002 2000 300/25 48/2.85 7/2.22 306.21 27.10 333.31 23.76 0.09433 83.41 1058 2000 300/40 24/3.99 7/2.66 300.09 38.90 338.99 23.94 0.09614 92.22 1133 2000 300/50 26/3.83 7/2.98 299.54 48.82 348.36 24.26 0.09636 103.40 1201 2000 300/70 30/3.60 7/3.60 305.36 71.25 376.61 25.20 0.09463 128.00 1402 2000 400/20 42/3.51 7/1.95 406.40 20.91 427.31 26.91 0.07104 88.85 1286 1500400/25 45/3.33 7/2.22 391.91 27.10 419.01 26.64 0.07370 95.94 1295 1500 400/35 48/3.22 7/2.50 390.88 34.36 425.24 26.82 0.07389 103.90 1349 1500 400/50 54/3.07 7/3.07 399.73 51.82 451.55 27.63 0.07232 123.40 1511 1500 400/65 26/4.42 7/3.44 398.94 65.06 464.00 28.00 0.07236 135.20 1611 1500 400/95 30/4.16 19/2.50 407.75 93.27 501.02 29.14 0.07087 171.30 1860 1500 500/35 45/3.75 7/2.50 497.01 34.36 531.37 30.00 0.05812 119.50 1642 1500 500/45 48/3.60 7/2.80 488.58 43.10 531.68 30.00 0.05912 128.10 1688 1500 500/65 54/3.44 7/3.44 501.88 65.06 566.94 30.96 0.05760 154.00 1897 1500 630/45 45/4.20 7/2.80 623.45 43.10 666.55 33.60 0.04633 148.70 2060 1200 630/55 48/4.12 7/3.20 639.92 56.30 696.22 34.32 0.04514 164.40 2209 1200 630/80 54/3.87 19/2.32 635.19 80.32 715.51 34.82 0.04551 192.90 2388 1200 800/55 45/4.80 7/3.20 814.30 56.30 870.60 38.40 0.03547 191.50 2690 1000 800/70 48/4.63 7/3.60 808.15 71.25 879.40 38.58 0.03574 207.00 2791 1000 800/100 54/4.33 19/2.60 795.17 100.88 896.05 38.98 0.03635 241.10 2991 10002 ．钢芯铝绞线的物理参数及载流量标称截面积/mm2(铝/钢) 弹性模量/GPa 线胀系数/10-6C-1计算载流量/Ａ70℃80℃90℃10/2 79.0 19.0 66 78 87 16/3 79.0 19.1 85 100 113 25/4 79.0 19.1 111 131 149 35/6 79.0 19.1 134 158 180 50/8 79.0 19.1 161 191 218 50/30 105.0 15.3 166 195 218 70/10 79.0 19.1 194 232 266 70/40 105.0 15.3 196 230 257 95/15 76.0 18.9 252 306 351 95/20 76.0 18.5 233 277 319 95/55 105.0 15.3 230 270 301 120/7 66.0 21.2 287 350 401 120/20 76.0 18.9 285 348 399 120/25 76.0 18.5 265 315 365 120/70 105.0 15.3 258 301 335 150/8 66.0 21.2 323 395 454 150/20 73.0 19.6 326 400 461 150/25 76.0 18.9 331 407 469 150/35 80.0 17.8 331 407 469 185/10 66.0 21.2 372 458 528 185/25 73.0 19.6 379 468 540 185/30 76.0 18.9 373 460 531 185/45 80.0 17.8 379 469 541 210/10 66.0 21.2 397 490 565210/25 73.0 19.6 405 501 579 210/35 76.0 18.9 409 507 586 210/50 80.0 17.8 409 507 586 240/30 73.0 19.6 445 552 639 240/40 76.0 18.9 440 546 633 240/55 80.0 17.8 445 554 641 300/15 61.0 21.4 495 615 711 300/20 63.0 20.9 502 624 722 300/25 65.0 20.5 505 628 726 300/40 73.0 19.6 503 628 728 300/50 76.0 18.9 504 629 730 300/70 80.0 17.8 512 641 745 400/20 61.0 21.4 595 746 864 400/25 63.0 20.9 584 730 845 400/35 65.0 20.5 583 729 844 400/50 69.0 19.3 592 741 857 400/65 76.0 18.9 597 752 876 400/95 80.0 17.8 608 767 895 500/35 63.0 20.9 670 842 977 500/45 65.0 20.5 664 834 967 500/65 69.0 19.3 667 850 983 630/45 63.0 20.9 763 964 1120 630/55 65.0 20.5 775 979 1136 630/80 67.0 19.4 774 977 1131 800/55 63.0 20.9 887 1126 1310 800/70 65.0 20.5 884 1121 1301 800/100 67.0 19.4 878 1113 1288欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

LGJ,JKLYJ,JKLGYJ和平行集束导线规格型号和载流量表汇总(word版可编辑修改)
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（LGJ,JKLYJ,JKLGYJ和平行集束导线规格型号和载流量表汇总(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为LGJ,JKLYJ,JKLGYJ和平行集束导线规格型号和载流量表汇总(word版可编辑修改)的全部内容。

LGJ，JKLYJ，JKLGYJ和平行集束导线规格型号和载流量表汇总LGJ,JKLYJ,JKLGYJ和平行集束导线规格型号和载流量表汇总
表2.1.2.1—2 LGJ型钢芯铝绞线规格
表2。

1.2。

1—3 15kV JKL（G）YJ型架空绝缘导线技术参数表。

10kv架空钢芯铝绞线允许载流量及主要技术参数10kv架空钢芯铝绞线是一种常见的输电线路，具有良好的导电性能和抗拉性能。

它由中心钢芯和绝缘材料包裹的铝绞线组成，常用于城市配电和农村电网。

10kv架空钢芯铝绞线的允许载流量是指在规定的温度和条件下，电线能够承受的最大电流。

它是评估电线输电能力的重要指标，决定了电力系统传输能力和电网可靠性。

主要技术参数包括电线的截面、导体直径、导线绞距、导线重量、绝缘材料等。

首先，10kv架空钢芯铝绞线的截面通常是圆形或扁形的，常见的规格有16mm²、25mm²、35mm²、50mm²等。

截面越大，电线的导电能力越强，但成本也会随之增加。

其次，导体直径是导线的横截面直径，影响着电线的电阻和电压降。

通常，10kv架空钢芯铝绞线的导体直径会根据不同截面的要求进行调整。

导线绞距是指导线绞合的方式和密度，影响着电线的柔软性和抗拉性能。

绞距越紧密，电线的抗拉能力越强，但柔软性也会相应降低。

导线重量是导线单位长度的质量，直接反映了电线的材料成本和质量。

一般来说，10kv架空钢芯铝绞线的重量会根据规格和要求进行调整。

绝缘材料是包裹在导线上的一层保护层，起到绝缘和防护作用。

常见的绝缘材料有聚乙烯、聚氯乙烯等，其选择取决于电线的使用环境和要求。

除了以上主要技术参数，10kv架空钢芯铝绞线还有一些其他的技术指标需要考虑，如电线的耐热性、耐候性、耐腐蚀性等，以确保电线能够稳定运行并具有较长的使用寿命。

总结起来，10kv架空钢芯铝绞线的允许载流量和主要技术参数是十分关键的，它们决定了电线在输电过程中的性能和可靠性。

在选择和使用电线时，我们要根据实际需求和技术要求，选择合适的规格和型号，以确保电网运行的安全稳定。
