钢芯铝绞线长期允许载流量和极限输送容量(A)

风电场集电线路线径选择研究摘要：集电线路设计是将风电机组的箱式变压器高压侧电力，汇集输送至风电场变电站。

风电场集电线路工程与一般电网输送电线路工程不同，风电场集电线路的特殊性在于它是风电场内的输送线路，与风电机组单机容量、发电量、串接风电机组数量及风电机组位置、场内道路密切相关。

集电线路设计是将风电机组所发电量经一机一变单元接线方式后在箱变高压侧先串接汇流，输送至升压站后二次共同升压的集电方案。

在选择导线的型号及截面时，既要保证输电线路的安全可靠性，又要充分利用导线的负载能力。

关键词：风电场；集电线路；路径1 工程概况某风电场场址区地貌类型为侵蚀剥蚀低中山，大部分山体基岩裸露。

总体地势北高南低，地形起伏较大，冲沟发育，沟道主要为南北走向。

场区海拔高程在2650～2950m之间，相对高差达300m。

该风电场安装46台单机容量为2.2MW风电机组，总装机容量101.2MW。

风电机组机组出口电压为0.69kV,风力发电机与箱式变压器的接线方式采用一机一变的单元接线方式，与单机容量配套选用46台箱式变压器进行升压，经一次升压后电压等级为35kV。

风电机组-箱式变电站组采用多机组联合单元接线方式。

2 导线截面的选择和校验对于35kV架空送电线路，导线截面一般按照经济电流密度来选择，并根据导线长期容许电流校验、电压损耗、机械强度及发热条件进行校验。

导线截面过大，将增加投资；截面过小，将增加电能损耗和电压损耗，限制线路输送容量。

风电场的集电线路输送最大负荷与气候环境密切相关，风电场的最大负荷产生于大风季节，气候条件有利于导线的散热，可提高导线的负载能力。

应通过技术经济比较进行选择，以免造成浪费或导线损坏。

以上述工程为例，该风电场装机总容量为100MW,年利用小时数为2246h。

3—5月风速最大；10—12月和1月风速最小。

单机容量为2200kW,共46台。

采用一机一变组合集电线路把46台风电机组分为4条线路，最终采用4回集电线路将风电机组发电量汇流后输送至风电场区配套建设的升压站。

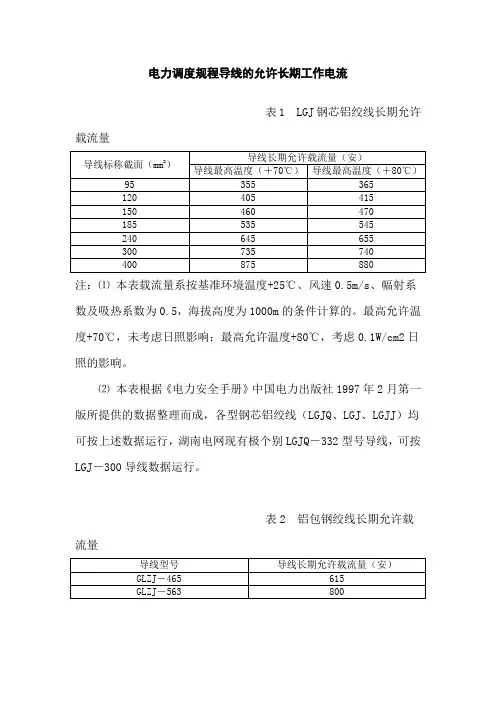

电力调度规程导线的允许长期工作电流表1 LGJ钢芯铝绞线长期允许载流量导线标称截面（mm2）导线长期允许载流量（安）导线最高温度（＋70℃）导线最高温度（＋80℃）95 355 365120 405 415150 460 470185 535 545240 645 655300 735 740400 875 880注：⑴本表载流量系按基准环境温度+25℃、风速0.5m/s、幅射系数及吸热系数为0.5，海拔高度为1000m的条件计算的。

最高允许温度+70℃，未考虑日照影响；最高允许温度+80℃，考虑0.1W/cm2日照的影响。

⑵本表根据《电力安全手册》中国电力出版社1997年2月第一版所提供的数据整理而成，各型钢芯铝绞线（LGJQ、LGJ、LGJJ）均可按上述数据运行，湖南电网现有极个别LGJQ―332型号导线，可按LGJ―300导线数据运行。

表2 铝包钢绞线长期允许载流量导线型号导线长期允许载流量（安）GLZJ―465 615GLZJ―563 800注：⑴本表载流量系指在基准环境温度+40℃时保证导线安全运行的长期工作电流。

⑵导线截面选择趋向按运行30年，强度损失不超过7%～10%来规定其最高允许温度。

中国根据这个原则确定导线最高允许温度是：钢绞线125℃，钢芯铝绞线80℃，钢芯铝包钢绞线100℃，耐热铝合金绞线150℃～200℃。

⑶分裂导线计算载流量时，忽略邻近效应，故总载流量可按单根导线载流量乘分裂根数得到。

表3 裸导线载流量的综合校正系数最高允许温度实际环境温度（℃）－5 0 5 10 15 20 25 30 35 40 45 50＋70℃1.291.241.21.151.111.051.00.940.880.810.740.67＋80℃1.051.00.950.890.830.760.69。

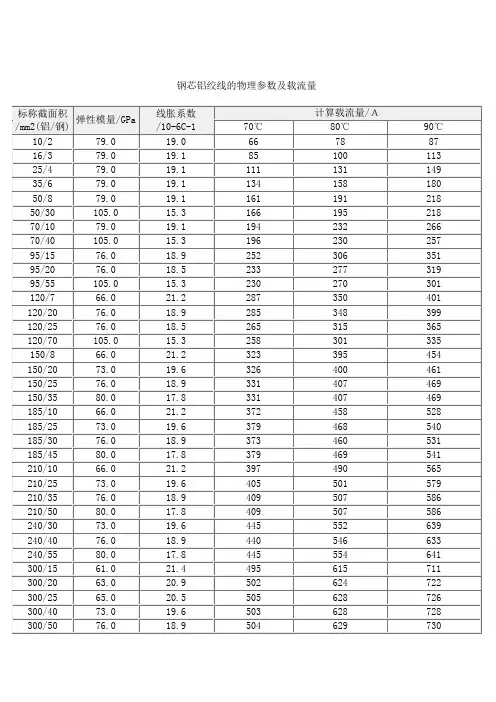

钢芯铝绞线的物理参数及载流量中铁路桥网: 一、铜铝排载流量每米重量(kg)铝排 5.22 4.18 5.57 6.96 5.22 6.96 8.70 8.35 10.50 铜排开启平放895 864 995 1115 1070 1220 1370 1420 1550 铜排开启竖放935 935 1070 1200 1160 1315 1475 1550 1760 铜排封闭730 708 815 915 885 1000 1120 1177 1270 每米重量(kg)铜排 1.62 1.30 1.73 2.16 1.62 2.16 2.70 2.60 3.24二、塑料铜芯线载流量列表导线截面(mm2)1 1.5 2.54610硬线BV：根数/直径1/1.131/1.371/1.761/2.241/2.737/1.33软线BVR：根数/直径7/0.437/0.5219/0.4119/0.5219/0.6419/0.82开启式载流量51015253560封闭式载流量4812202848导线截面(mm2)162535507095硬线BV：根数/直径7/1.687/2.117/2.4919/1.8119/2.1419/2.49软线BVR：根数/直径49/0.6498/0.58133/0.58133/0.68189/0.68259/0.68开启式载流量90113140177268288封闭式载流量7293115145220240三、说明1.根据电流大小，按上表选择相母线。

2.零(N)母线按相母线截面的一半选取(但≮16mm2)。

3.由于受元件进出线端口宽度的限制或母排不易满足规定的电气间隙时，可用对应塑胶线代替。

4.开启式载流量：架空、平敷等情况时的电缆载流量；封闭式载流量：穿管、埋设等情况时的电缆载流量。

标签: 电气1.无功补偿的原理电网输出的功率包括两部分；一是有功功率；二是无功功率。

直接消耗电能,把电能转变为机械能,热能，化学能或声能，利用这些能做功，这部分功称为有用功；不消耗电能，只是把电能转换为另一种形式的能,这种能作为电气设备能够做功的必备条件，并且这种能是在电网中与电能进行周期性转换，这部分功率称为无功功率，如电磁元件建立磁场占用的电能，电容器建立电场所占的电能，电流在电感元件中做功时，电流超前于电压90度，而电流在电容元件中作功时，电流滞后电压90度。

（注：环境温度25℃，导体最高允许温度+70℃，日照0.1W/cm2、风速0.5m/s、海拔1000m、导线表面黑度0.9，下同）
（根据广电生部[2010]215号，广东电网每年1、2、11、12月环境温度取20度，3～10月取35度）
（广东电网公司生技部要求，若以25度的载流量为1，环温20度时温度修正系数取1.06，35度时取0.84，40度时取0.74。

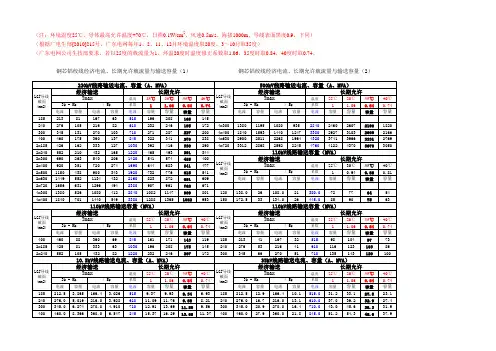

钢芯铝绞线经济电流、长期允许载流量与输送容量（1）钢芯铝绞线经济电流、长期允许载流量与输送容量（2）
以下根据DL/T 5222-2005，基准环境温度25℃，导体最高允许温度+70℃，无日照、无风、导线表面黑度0.9计算条件下，导线钢比取高值。

钢芯铝绞线经济电流、长期允许载流量与输送容量（1）钢芯铝绞线经济电流、长期允许载流量与输送容量（2）。

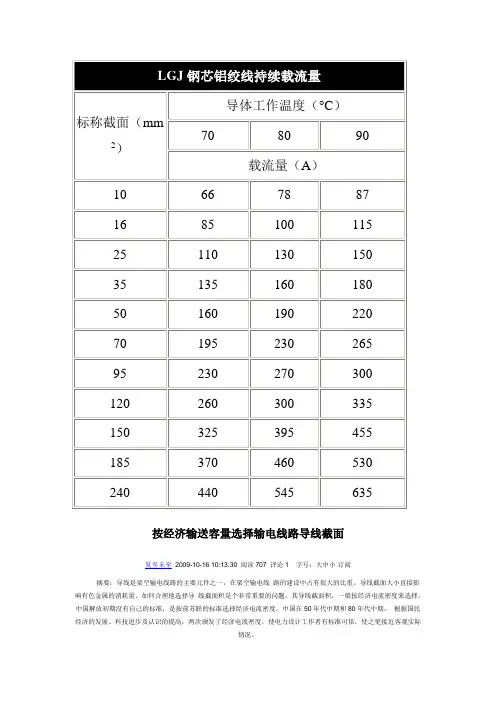

按经济输送容量选择输电线路导线截面夏至未至2009-10-16 10:13:30 阅读707 评论1 字号：大中小订阅摘要：导线是架空输电线路的主要元件之一，在架空输电线路的建设中占有很大的比重。

导线截面大小直接影响有色金属的消耗量。

如何合理地选择导线截面积是个非常重要的问题，其导线截面积，一般按经济电流密度来选择。

中国解放初期没有自己的标准，是按前苏联的标准选择经济电流密度。

中国在50年代中期和80年代中期，根据国民经济的发展、科技进步及认识的提高，两次颁发了经济电流密度。

使电力设计工作者有标准可依，使之更接近客观实际情况。

关键词：架空输电线路；经济电流密度；导线截面选择导线是架空输电线路的主要元件之一，在架空输电线路的建设中占有很大的比重。

导线截面选择过大，不仅增加有色金属的消耗量，而且还显著地增加线路的建设投资。

导线截面选择过小，则运行时在线路中的电压和电能损耗加大，使电能传输受限和运行经济性变差。

架空输电线路导线截面一般按经济电流密度来选择，并根据电晕，机械强度和事故情况下的发热条件进行校验。

必要时通过技术经济比较确定。

对超高压线路，电晕往往是选择导线截面的决定因素，应进行选择导线截面的技术经济专题论证。

在进行电力系统规划时，一般考虑线路投入运行后5～10年的输送容量，根据经济电流密度选择导线截面。

在进行系统设计、系统专题论证(如电站接入系统，向大用户供电，联网专题等)时，一般是先按输送容量，根据经济电流密度初选导线截面，然后可按照具体条件进行两个以上方案的技术经济论证比较，最后确定导线截面。

故在一定的输送容量条件下，经济电流密度是选择输电线路导线截面的基本依据。

本文主要是论述按经济电流密度初选导线截面问题，并根据中国1987年修订后颁布的经济电流密度，编制了在不同电压等级(6 kv、10 kv、35 kv、110 kv、220 kv)，不同利用小时数(2 000 h ～7 500 h)，不同输送容量情况下查选导线截面的简易表。

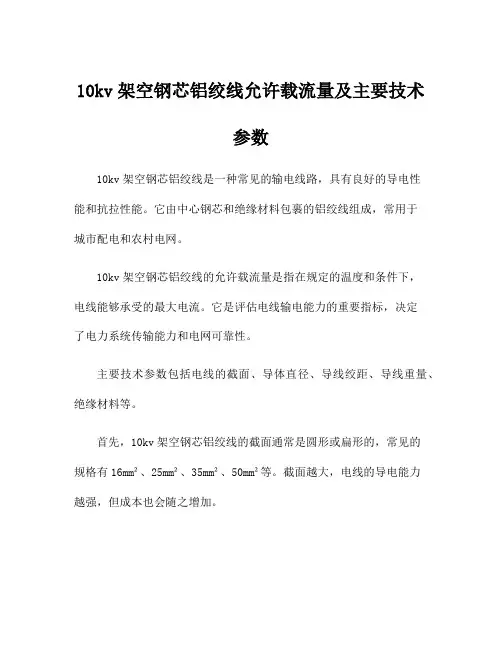

10kv架空钢芯铝绞线允许载流量及主要技术参数10kv架空钢芯铝绞线是一种常见的输电线路，具有良好的导电性能和抗拉性能。

它由中心钢芯和绝缘材料包裹的铝绞线组成，常用于城市配电和农村电网。

10kv架空钢芯铝绞线的允许载流量是指在规定的温度和条件下，电线能够承受的最大电流。

它是评估电线输电能力的重要指标，决定了电力系统传输能力和电网可靠性。

主要技术参数包括电线的截面、导体直径、导线绞距、导线重量、绝缘材料等。

首先，10kv架空钢芯铝绞线的截面通常是圆形或扁形的，常见的规格有16mm²、25mm²、35mm²、50mm²等。

截面越大，电线的导电能力越强，但成本也会随之增加。

其次，导体直径是导线的横截面直径，影响着电线的电阻和电压降。

通常，10kv架空钢芯铝绞线的导体直径会根据不同截面的要求进行调整。

导线绞距是指导线绞合的方式和密度，影响着电线的柔软性和抗拉性能。

绞距越紧密，电线的抗拉能力越强，但柔软性也会相应降低。

导线重量是导线单位长度的质量，直接反映了电线的材料成本和质量。

一般来说，10kv架空钢芯铝绞线的重量会根据规格和要求进行调整。

绝缘材料是包裹在导线上的一层保护层，起到绝缘和防护作用。

常见的绝缘材料有聚乙烯、聚氯乙烯等，其选择取决于电线的使用环境和要求。

除了以上主要技术参数，10kv架空钢芯铝绞线还有一些其他的技术指标需要考虑，如电线的耐热性、耐候性、耐腐蚀性等，以确保电线能够稳定运行并具有较长的使用寿命。

总结起来，10kv架空钢芯铝绞线的允许载流量和主要技术参数是十分关键的，它们决定了电线在输电过程中的性能和可靠性。

在选择和使用电线时，我们要根据实际需求和技术要求，选择合适的规格和型号，以确保电网运行的安全稳定。

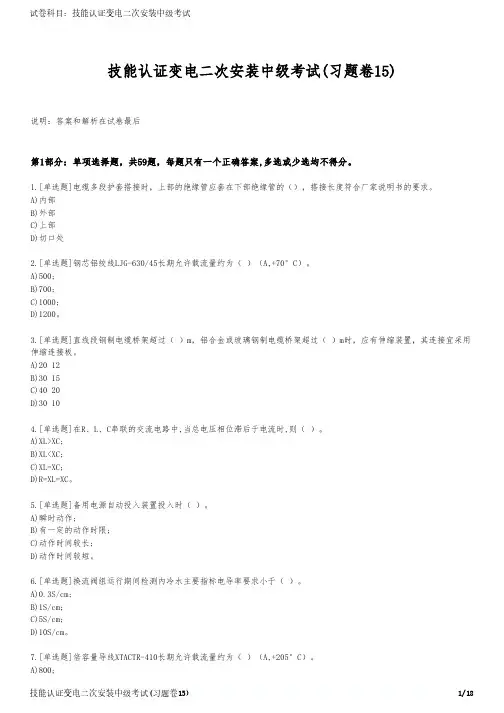

技能认证变电二次安装中级考试(习题卷15)说明：答案和解析在试卷最后第1部分：单项选择题，共59题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]电缆多段护套搭接时，上部的绝缘管应套在下部绝缘管的（），搭接长度符合厂家说明书的要求。

A)内部B)外部C)上部D)切口处2.[单选题]钢芯铝绞线LJG-630/45长期允许载流量约为（ ）（A,+70°C）。

A)500;B)700;C)1000;D)1200。

3.[单选题]直线段钢制电缆桥架超过（ ）m，铝合金或玻璃钢制电缆桥架超过（ ）m时，应有伸缩装置，其连接宜采用伸缩连接板。

A)20 12B)30 15C)40 20D)30 104.[单选题]在R、L、C串联的交流电路中,当总电压相位滞后于电流时,则（ ）。

A)XL>XC;B)XL<XC;C)XL=XC;D)R=XL=XC。

5.[单选题]备用电源自动投入装置投入时（ ）。

A)瞬时动作;B)有一定的动作时限;C)动作时间较长;D)动作时间较短。

6.[单选题]换流阀组运行期间检测内冷水主要指标电导率要求小于（ ）。

A)0.3S/cm;B)1S/cm;C)5S/cm;D)10S/cm。

D)2000。

8.[单选题]项目施工质量保证体系中，确定质量目标的基本依据是( )。

A)质量方针B)工程承包合同C)质量计划D)设计文件9.[单选题]钻削工具种类有（ ）。

A)手电钻B)冲击电钻C)手扳钻D)磁座钻10.[单选题]R、L串联电路,用电压表测得电阻两端的电压为40V、电感两端的电压为30V,则总电压为（ ）V。

A)70;B)10;C)50;D)60。

11.[单选题]下面哪个编号表示直流正电源回路（ ）A)101B)102C)601D)70112.[单选题]110（66）kV及以上变压器在运输过程中应安装（ ）维冲击记录仪。

A)一B)二C)三D)四13.[单选题]在保护屏柜端子排处，对所有引入端子排的开关量输入回路依次加入（ ），观察装置的行为。

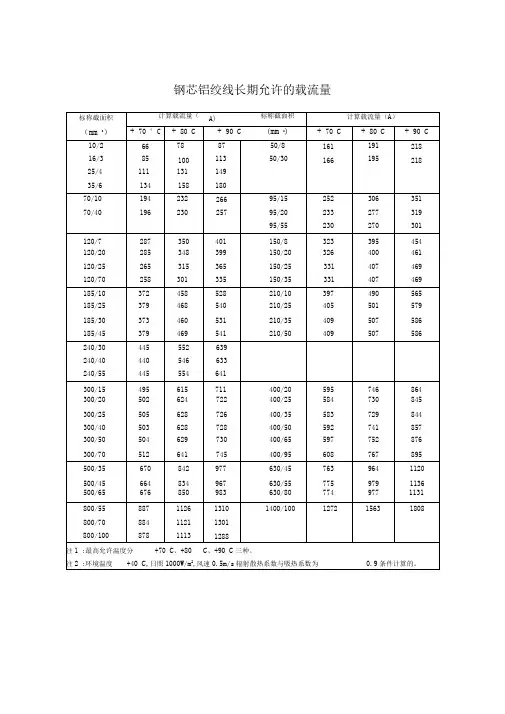

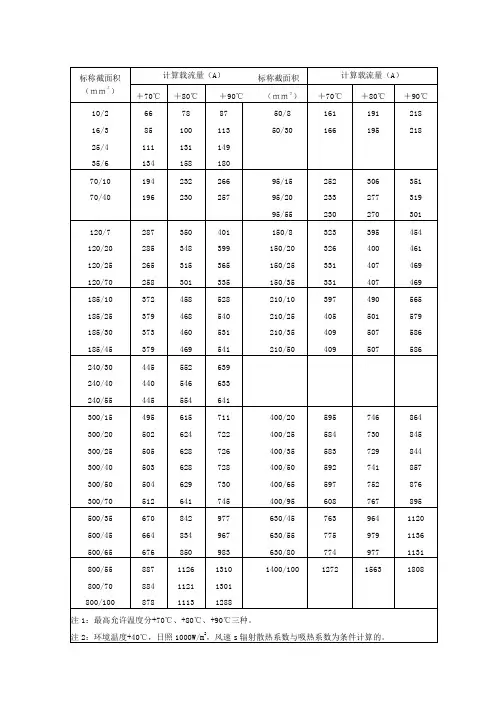

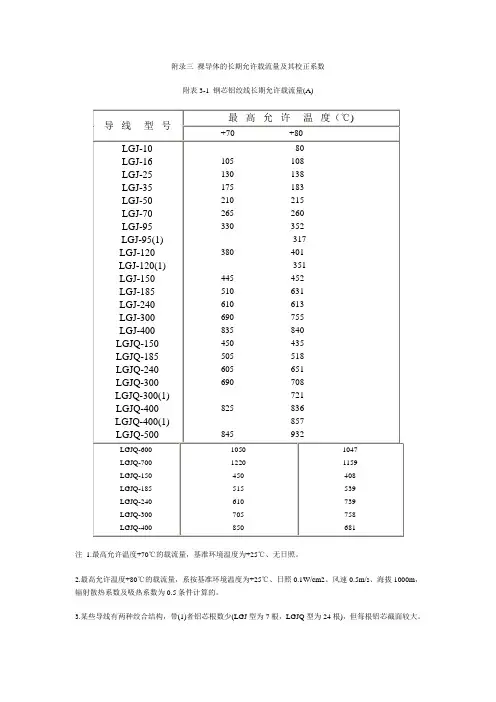

钢芯铝绞线长期允许的载流量裸导体载流量在不同海拔高度及环境温度下的综合校正系数导线经济电流密度表2:A/mm单位最大负荷年利用小时导线材料3000以下3000～5000 5000以上0.9~1.0 铝线1.1~1.2 1.0~1.12.2~2.32.4~2.52.3~2.4线铜用经济电流密度选择导线截面的公式是：2 ——导线截面mm式中 S P——送电负荷 kWU——线路额定电压kV H cos?——功率因数2 j mm／ A——经济电流密度．型号及规格1结构根数/直径直流电阻计算截面（mm2）计算拉标称截n/mm 不大于外径交货长度kg/km 不小于ｍ断力KN 面mm2 mm D.C.欧／铝钢铝钢总计km)10/2 6/1.50 1/1.50 10.6 1.77 4.12 42.9 3000 12.37 4.50 2.7062.69 18.82 1/1.85 3000 16.3 5.55 1.779 6.13 16/3 6/1.85 65.21/2.32 25/4 102.6 3000 6/2.32 25.36 4.23 29.59 6.96 1.131 9.291/2.72 34.86 5.81 40.67 8.16 0.8230 12.63 35/6 6/2.72 141.0 30001/3.20 48.25 8.04 56.29 9.60 0.5946 16.87 195.1 2000 50/8 6/3.2050/30 12/2.32 7/2.32 50.73 29.59 80.32 11.60 0 .5692 42.62 372.0 300070/10 6/3.80 1/3.80 68.05 11.34 79.39 11.40 0 .4217 23.39 275.2 200070/40 12/2.72 7/2.72 69.73 40.67 110.40 13.60 0 .4141 58.30 511.3 200095/15 26/2.15 7/1.67 94.39 15.33 109.72 13.61 0 .3058 35.00 380.8 200095/20 7/4.16 7/1.85 95.14 18.82 113.96 13.87 0 .3019 37.20 408.9 200095/55 12/3.20 7/3.20 96.51 56.30 152.81 16.00 0 .2992 78.11 707.7 2000120/7 18/2.90 1/2.90 118.89 6.61 125.50 14.50 0 .2422 27.57 379.0 2000120/20 2 6/2.38 7/1.85 115.67 18.82 134.49 15.07 0 .2496 41.00 466.8 2000120/25 7 /4.72 7/2.10 122.48 24.25 146.73 15.74 0 .2345 47.88 526.6 2000120/70 1 2/3.60 7/3.60 122.15 71.25 193.40 18.00 0 .2364 98.37 895.6 2000150/8 18/3.20 1/3.20 144.76 8.04 152.80 16.00 0 .1989 32.86 461.4 2000150/20 2 4/2.78 7/1.85 145.68 18.82 164.50 16.67 0 .1980 46.63 549.4 2000150/25 2 6/2.70 1/2.10 148.86 24.25 173.11 17.10 0 .1939 54.11 601.0 2000150/35 3 0/2.50 7/2.50 147.26 34.36 181.62 17.50 0 .1962 65.02 676.2 2000185/10 1 8/3.60 1/3.60 183.22 10.18 193.40 18.00 0 .1572 40.88 584.0 2000185/25 2 4/3.15 7/2.10 187.04 24.25 211.29 18.90 0 .1542 59.42 706.1 2000185/30 2 6/2.98 7/2.32 181.34 29.59 210.93 18.88 0 .1592 64.32 732.6 2000185/45 3 0/2.80 7/2.80 184.73 43.10 227.83 19.60 0 .1564 80.19 848.2 2000210/10 1 8/3.80 1/3.80 204.14 11.34 215.48 19.00 0 .1411 45.14 650.7 2000210/25 2 4/3.33 7/2.22 209.02 27.10 236.12 19.98 0 .1380 65.99 789.1 2000210/35 2 6/3.22 7/2.50 211.73 34.36 246.09 20.38 0 .1363 74.25 853.9 2000210/50 3 0/2.98 7/2.98 209.24 48.82 258.06 20.86 0 .1381 90.83 960.8 2000240/30 2 4/3.60 7/2.40 244.29 31.67 275.96 21.60 0 .1181 75.62 922.2 2000240/40 3 6/3.42 7/2.66 238.85 38.90 277.75 21.66 0 .1209 83.37 964.3 2000240/55 3 0/3.20 7/3.20 241.27 56.30 297.57 22.40 0 .1198 102.10 1108 2000300/15 4 2/3.00 7/1.67 296.88 15.33 312.21 23.01 0 .09724 68.06 939.8 2000300/20 4 5/2.93 7/1.95 303.42 20.91 324.33 23.43 0 .09520 75.68 1002 2000300/25 4 8/2.85 7/2.22 306.21 27.10 333.31 23.76 0 .09433 83.41 1058 2000300/40 2 4/3.99 7/2.66 300.09 38.90 338.99 23.94 0 .09614 92.22 1133 2000300/50 2 6/3.83 7/2.98 299.54 48.82 348.36 24.26 0 .09636 103.40 1201 2000300/70 3 0/3.60 7/3.60 305.36 71.25 376.61 25.20 0 .09463 128.00 1402 20001500 1286 88.85 .07104 0 26.91 427.31 20.91 406.40 7/1.95 2/3.51 4400/201500 1295 .07370 95.94 5/3.33 7/2.22 391.91 27.10 419.01 26.64 0400/25 41500 1349 0 .07389 103.90 8/3.22 7/2.50 390.88 34.36 425.24 26.82 400/35 41500 1511 .07232 123.40 7/3.07 399.73 51.82 451.55 27.63 0400/50 5 4/3.071500 1611 .07236 135.20 7/3.44 398.94 65.06 464.00 28.00 0400/65 2 6/4.421500 1860 .07087 171.30 4 07.75 93.27 501.02 29.14 0400/95 3 0/4.16 19/2.501500 .05812 119.50 1642 497.01 34.36 531.37 30.00 0 500/35 4 5/3.75 7/2.501500 .05912 128.10 1688 488.58 43.10 531.68 30.00 0 500/45 4 8/3.60 7/2.801500 .05760 154.00 1897 501.88 65.06 566.94 30.96 0 500/65 5 4/3.44 7/3.441200 148.70 2060 43.10 666.55 33.60 0 .04633 630/45 4 5/4.20 7/2.80 623.451200 164.40 2209 56.30 696.22 34.32 0 .04514 630/55 4 8/4.12 7/3.20 639.921200 192.90 2388 715.51 34.82 0 .04551 630/80 5 4/3.87 19/2.32 6 35.19 80.321000 191.50 2690 870.60 38.40 0 .03547 800/55 4 5/4.80 7/3.20 814.30 56.301000 207.00 2791 879.40 38.58 0 .03574 800/70 4 8/4.63 7/3.60 808.15 71.251000 241.10 2991 38.98 0 .03635 800/100 54/4.33 19/2.60 7 95.17 100.88 896.05．钢芯铝绞线的物理参数及载流量2计算载流量/Ａ标称截面积弹性模量/GPa 线胀系数/10-6C-1 ) 铝/钢/mm2( 80℃℃90℃7079.0 66 19.0 78 10/2 8719.1 113 85 79.0 100 16/319.1 111 25/4 79.0 131 14919.1 180 35/6 158 79.0 13419.1 161 50/8 191 79.0 21815.3 218 50/30 195 105.0 16619.1 79.0 232 194 266 70/1015.3 257 196 105.0 70/40 23018.9 76.0 252 351 95/15 30618.5 76.0 233 95/20 319 27715.3 270 95/55 301 105.0 230 21.2 66.0 120/7 401 350 28718.9 120/20 399 285 76.0 348 18.5 76.0 265 120/25 365 315 15.3 258 105.0 335 120/70 30121.2 150/8 454 323 66.0 395 19.6 326 461 150/20 400 73.0 18.9 407 150/25 76.0 331 469 17.8 80.0 150/35 469 331 407 21.2 528 458 66.0 185/10 372 19.6 468 185/25 540 379 73.0 18.9 185/30 76.0 373 460 531 17.8 185/45 379 469 541 80.0 21.2 66.0 565 490 397 210/10 210/25 73.0 19.6 405 501 579 586 18.9 409 507 76.0 210/35 586 210/50 80.0 17.8 409 507 639 73.0 552 19.6 445 240/30 633 76.0 18.9 546 440 240/40 641 17.8 445 554 240/55 80.0 711 61.0 615 21.4 495 300/15 722 624 20.9 502 300/20 63.0 726 20.5 628 300/25 65.0 505 728 503 19.6 628 300/40 73.0 730 18.9 300/50 629 76.0 504 745 641 300/70 80.0 512 17.8 864 21.4 400/20 61.0 746 595 845 400/25 63.0 730 584 20.9 844 65.0 583 20.5 400/35 729 857 69.0 592 19.3 400/50 741 876 18.9 597 400/65 76.0 752 895 17.8 767 400/95 80.0 608 977 500/35 842 63.0 670 20.9 967 20.5 664 834 500/45 65.0 983 19.3 500/65 69.0 667 850 1120 630/45 63.0 763 20.9 964 1136 775 20.5 979 630/55 65.0 1131 977 774 630/80 67.0 19.4 1310 1126 800/55 63.0 20.9 887 1301 884 1121 800/70 65.0 20.5 1288 1113 800/100 67.0 19.4 878。

钢芯铝绞线长期允许的载流量裸导体载流量在不同海拔高度及环境温度下的综合校正系数导体最高允许温度（℃）适应范围海拔高度（ｍ）实际环境温度（℃）＋20＋25＋30＋35＋40＋45＋50＋70屋内矩形、槽形、管形导体和不计日照的屋外软导线1.05 1.000.940.880.810.740.67＋80计及日照时屋外软导线1000及以下 1.05 1.000.950.890.830.760.692000 1.010.960.910.850.7930000.970.920.870.810.7540000.930.890.840.770.71计及日照时屋外管形导体1000及以下 1.05 1.000.940.870.800.720.632000 1.000.940.880.810.7430000.950.900.840.760.6940000.910.860.800.720.65导线经济电流密度表单位:A/mm2导线材料最大负荷年利用小时3000以下3000～5000 5000以上铝线铜线1.1~1.22.4~2.51.0~1.12.3~2.40.9~1.02.2~2.3式中 S——导线截面mm2P——送电负荷 kWUH——线路额定电压kVcosø——功率因数j——经济电流密度A／mm21 ．型号及规格标称截面mm2 结构根数/直径n/mm计算截面（mm2）外径mm直流电阻不大于D.C.欧／km)计算拉断力KNkg/km交货长度不小于ｍ铝钢铝钢总计10/2 6/1.50 1/1.50 10.6 1.77 12.37 4.50 2.706 4.12 42.9 3000 16/3 6/1.85 1/1.85 16.3 2.69 18.82 5.55 1.779 6.13 65.2 3000 25/4 6/2.32 1/2.32 25.36 4.23 29.59 6.96 1.131 9.29 102.6 3000 35/6 6/2.72 1/2.72 34.86 5.81 40.67 8.16 0.8230 12.63 141.0 3000 50/8 6/3.20 1/3.20 48.25 8.04 56.29 9.60 0.5946 16.87 195.1 2000 50/30 12/2.32 7/2.32 50.73 29.59 80.32 11.60 0.5692 42.62 372.0 3000 70/10 6/3.80 1/3.80 68.05 11.34 79.39 11.40 0.4217 23.39 275.2 2000 70/40 12/2.72 7/2.72 69.73 40.67 110.40 13.60 0.4141 58.30 511.3 2000 95/15 26/2.15 7/1.67 94.39 15.33 109.72 13.61 0.3058 35.00 380.8 2000 95/20 7/4.16 7/1.85 95.14 18.82 113.96 13.87 0.3019 37.20 408.9 2000 95/55 12/3.20 7/3.20 96.51 56.30 152.81 16.00 0.2992 78.11 707.7 2000 120/7 18/2.90 1/2.90 118.89 6.61 125.50 14.50 0.2422 27.57 379.0 2000 120/20 26/2.38 7/1.85 115.67 18.82 134.49 15.07 0.2496 41.00 466.8 2000 120/25 7/4.72 7/2.10 122.48 24.25 146.73 15.74 0.2345 47.88 526.6 2000 120/70 12/3.60 7/3.60 122.15 71.25 193.40 18.00 0.2364 98.37 895.6 2000 150/8 18/3.20 1/3.20 144.76 8.04 152.80 16.00 0.1989 32.86 461.4 2000 150/20 24/2.78 7/1.85 145.68 18.82 164.50 16.67 0.1980 46.63 549.4 2000 150/25 26/2.70 1/2.10 148.86 24.25 173.11 17.10 0.1939 54.11 601.0 2000 150/35 30/2.50 7/2.50 147.26 34.36 181.62 17.50 0.1962 65.02 676.2 2000 185/10 18/3.60 1/3.60 183.22 10.18 193.40 18.00 0.1572 40.88 584.0 2000 185/25 24/3.15 7/2.10 187.04 24.25 211.29 18.90 0.1542 59.42 706.1 2000 185/30 26/2.98 7/2.32 181.34 29.59 210.93 18.88 0.1592 64.32 732.6 2000 185/45 30/2.80 7/2.80 184.73 43.10 227.83 19.60 0.1564 80.19 848.2 2000 210/10 18/3.80 1/3.80 204.14 11.34 215.48 19.00 0.1411 45.14 650.7 2000 210/25 24/3.33 7/2.22 209.02 27.10 236.12 19.98 0.1380 65.99 789.1 2000 210/35 26/3.22 7/2.50 211.73 34.36 246.09 20.38 0.1363 74.25 853.9 2000 210/50 30/2.98 7/2.98 209.24 48.82 258.06 20.86 0.1381 90.83 960.8 2000 240/30 24/3.60 7/2.40 244.29 31.67 275.96 21.60 0.1181 75.62 922.2 2000 240/40 36/3.42 7/2.66 238.85 38.90 277.75 21.66 0.1209 83.37 964.3 2000 240/55 30/3.20 7/3.20 241.27 56.30 297.57 22.40 0.1198 102.10 1108 2000 300/15 42/3.00 7/1.67 296.88 15.33 312.21 23.01 0.09724 68.06 939.8 2000 300/20 45/2.93 7/1.95 303.42 20.91 324.33 23.43 0.09520 75.68 1002 2000 300/25 48/2.85 7/2.22 306.21 27.10 333.31 23.76 0.09433 83.41 1058 2000 300/40 24/3.99 7/2.66 300.09 38.90 338.99 23.94 0.09614 92.22 1133 2000 300/50 26/3.83 7/2.98 299.54 48.82 348.36 24.26 0.09636 103.40 1201 2000 300/70 30/3.60 7/3.60 305.36 71.25 376.61 25.20 0.09463 128.00 1402 2000 400/20 42/3.51 7/1.95 406.40 20.91 427.31 26.91 0.07104 88.85 1286 1500400/25 45/3.33 7/2.22 391.91 27.10 419.01 26.64 0.07370 95.94 1295 1500 400/35 48/3.22 7/2.50 390.88 34.36 425.24 26.82 0.07389 103.90 1349 1500 400/50 54/3.07 7/3.07 399.73 51.82 451.55 27.63 0.07232 123.40 1511 1500 400/65 26/4.42 7/3.44 398.94 65.06 464.00 28.00 0.07236 135.20 1611 1500 400/95 30/4.16 19/2.50 407.75 93.27 501.02 29.14 0.07087 171.30 1860 1500 500/35 45/3.75 7/2.50 497.01 34.36 531.37 30.00 0.05812 119.50 1642 1500 500/45 48/3.60 7/2.80 488.58 43.10 531.68 30.00 0.05912 128.10 1688 1500 500/65 54/3.44 7/3.44 501.88 65.06 566.94 30.96 0.05760 154.00 1897 1500 630/45 45/4.20 7/2.80 623.45 43.10 666.55 33.60 0.04633 148.70 2060 1200 630/55 48/4.12 7/3.20 639.92 56.30 696.22 34.32 0.04514 164.40 2209 1200 630/80 54/3.87 19/2.32 635.19 80.32 715.51 34.82 0.04551 192.90 2388 1200 800/55 45/4.80 7/3.20 814.30 56.30 870.60 38.40 0.03547 191.50 2690 1000 800/70 48/4.63 7/3.60 808.15 71.25 879.40 38.58 0.03574 207.00 2791 1000 800/100 54/4.33 19/2.60 795.17 100.88 896.05 38.98 0.03635 241.10 2991 10002 ．钢芯铝绞线的物理参数及载流量标称截面积/mm2(铝/钢) 弹性模量/GPa 线胀系数/10-6C-1计算载流量/Ａ70℃80℃90℃10/2 79.0 19.0 66 78 87 16/3 79.0 19.1 85 100 113 25/4 79.0 19.1 111 131 149 35/6 79.0 19.1 134 158 180 50/8 79.0 19.1 161 191 218 50/30 105.0 15.3 166 195 218 70/10 79.0 19.1 194 232 266 70/40 105.0 15.3 196 230 257 95/15 76.0 18.9 252 306 351 95/20 76.0 18.5 233 277 319 95/55 105.0 15.3 230 270 301 120/7 66.0 21.2 287 350 401 120/20 76.0 18.9 285 348 399 120/25 76.0 18.5 265 315 365 120/70 105.0 15.3 258 301 335 150/8 66.0 21.2 323 395 454 150/20 73.0 19.6 326 400 461 150/25 76.0 18.9 331 407 469 150/35 80.0 17.8 331 407 469 185/10 66.0 21.2 372 458 528 185/25 73.0 19.6 379 468 540 185/30 76.0 18.9 373 460 531 185/45 80.0 17.8 379 469 541 210/10 66.0 21.2 397 490 565210/25 73.0 19.6 405 501 579 210/35 76.0 18.9 409 507 586 210/50 80.0 17.8 409 507 586 240/30 73.0 19.6 445 552 639 240/40 76.0 18.9 440 546 633 240/55 80.0 17.8 445 554 641 300/15 61.0 21.4 495 615 711 300/20 63.0 20.9 502 624 722 300/25 65.0 20.5 505 628 726 300/40 73.0 19.6 503 628 728 300/50 76.0 18.9 504 629 730 300/70 80.0 17.8 512 641 745 400/20 61.0 21.4 595 746 864 400/25 63.0 20.9 584 730 845 400/35 65.0 20.5 583 729 844 400/50 69.0 19.3 592 741 857 400/65 76.0 18.9 597 752 876 400/95 80.0 17.8 608 767 895 500/35 63.0 20.9 670 842 977 500/45 65.0 20.5 664 834 967 500/65 69.0 19.3 667 850 983 630/45 63.0 20.9 763 964 1120 630/55 65.0 20.5 775 979 1136 630/80 67.0 19.4 774 977 1131 800/55 63.0 20.9 887 1126 1310 800/70 65.0 20.5 884 1121 1301 800/100 67.0 19.4 878 1113 1288。
