钢芯铝绞线LGJ-的物理参数及载流量

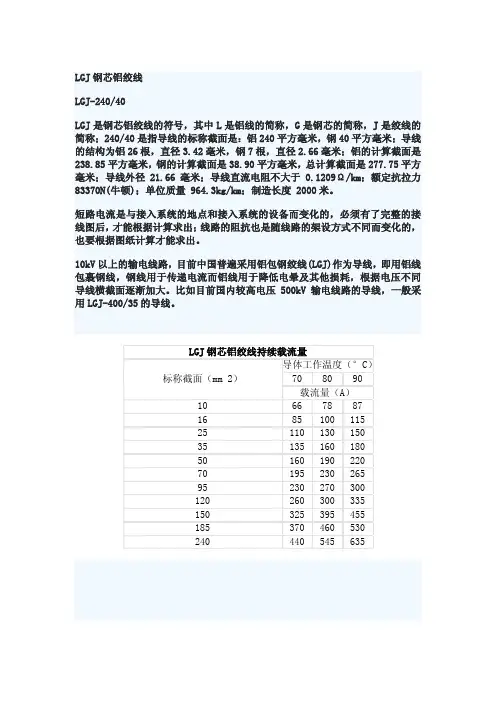

LGJ钢芯铝绞线
LGJ-240/40
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称；240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42毫米，钢7根，直径2.66毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于 0.1209Ω/km；额定抗拉力83370N(牛顿)；单位质量 964.3kg/km；制造长度 2000米。

短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

10kV以上的输电线路，目前中国普遍采用铝包钢绞线(LGJ)作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线 (适用于架空电力高低压线路的钢芯铝绞线)。

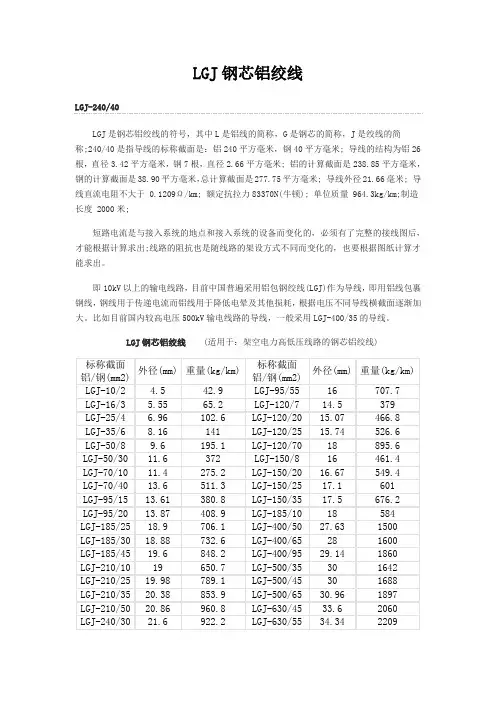

LGJ钢芯铝绞线
LGJ-240/40
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称；240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42毫米，钢7根，直径2.66毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于 0.1209Ω/km；额定抗拉力83370N(牛顿)；单位质量 964.3kg/km；制造长度 2000米。

短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

10kV以上的输电线路，目前中国普遍采用铝包钢绞线(LGJ)作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线 (适用于架空电力高低压线路的钢芯铝绞线)。

LGJ钢芯铝绞线LGJ-240/40LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称;240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米; 导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米; 铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米; 导线外径21.66毫米; 导线直流电阻不大于 0.1209Ω/km; 额定抗拉力83370N(牛顿); 单位质量 964.3kg/km;制造长度 2000米;短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出;线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

即10kV以上的输电线路，目前中国普遍采用铝包钢绞线(LGJ)作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线(适用于：架空电力高低压线路的钢芯铝绞线)标称截面铝/钢(mm2) 外径(mm) 重量(kg/km)标称截面铝/钢(mm2)外径(mm) 重量(kg/km)LGJ-10/2 4.5 42.9 LGJ-95/55 16 707.7 LGJ-16/3 5.55 65.2 LGJ-120/7 14.5 379 LGJ-25/4 6.96 102.6 LGJ-120/20 15.07 466.8 LGJ-35/6 8.16 141 LGJ-120/25 15.74 526.6 LGJ-50/8 9.6 195.1 LGJ-120/70 18 895.6 LGJ-50/30 11.6 372 LGJ-150/8 16 461.4 LGJ-70/10 11.4 275.2 LGJ-150/20 16.67 549.4 LGJ-70/40 13.6 511.3 LGJ-150/25 17.1 601 LGJ-95/15 13.61 380.8 LGJ-150/35 17.5 676.2 LGJ-95/20 13.87 408.9 LGJ-185/10 18 584 LGJ-185/25 18.9 706.1 LGJ-400/50 27.63 1500 LGJ-185/30 18.88 732.6 LGJ-400/65 28 1600 LGJ-185/45 19.6 848.2 LGJ-400/95 29.14 1860 LGJ-210/10 19 650.7 LGJ-500/35 30 1642 LGJ-210/25 19.98 789.1 LGJ-500/45 30 1688 LGJ-210/35 20.38 853.9 LGJ-500/65 30.96 1897 LGJ-210/50 20.86 960.8 LGJ-630/45 33.6 2060 LGJ-240/30 21.6 922.2 LGJ-630/55 34.34 2209LGJ钢芯铝绞线持续载流量LJ/LGJ/JKLJ/JKLYJ架空线路待续载流量注：架空电缆导体工作温度90°C，环境温度40°C.注 1.最高允许温度+70℃的载流量，基准环境温度为+25℃，无日照；2.最高允许温度+80℃的载流量，系按基准环境温度为+25℃、日照0.1W/cm2、风速0.5m/s、海拔1000m、辐射散热系数及吸热系数为0.5条件计算的；3.某些导线有两种绞合结构，带(1)者铝芯根数少(LGJ型为7根，LGJQ型为24根)，但每根铝芯截面较大。
