完美实例讲解：飞机舱门研发的cae仿真应用

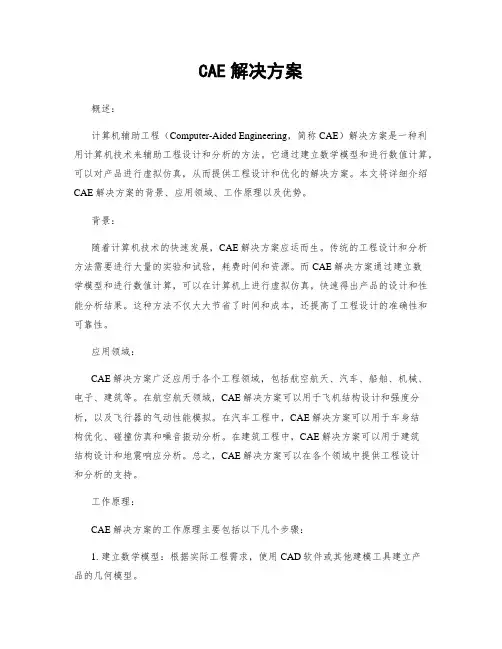

CAE解决方案概述：计算机辅助工程（Computer-Aided Engineering，简称CAE）解决方案是一种利用计算机技术来辅助工程设计和分析的方法。

它通过建立数学模型和进行数值计算，可以对产品进行虚拟仿真，从而提供工程设计和优化的解决方案。

本文将详细介绍CAE解决方案的背景、应用领域、工作原理以及优势。

背景：随着计算机技术的快速发展，CAE解决方案应运而生。

传统的工程设计和分析方法需要进行大量的实验和试验，耗费时间和资源。

而CAE解决方案通过建立数学模型和进行数值计算，可以在计算机上进行虚拟仿真，快速得出产品的设计和性能分析结果。

这种方法不仅大大节省了时间和成本，还提高了工程设计的准确性和可靠性。

应用领域：CAE解决方案广泛应用于各个工程领域，包括航空航天、汽车、船舶、机械、电子、建筑等。

在航空航天领域，CAE解决方案可以用于飞机结构设计和强度分析，以及飞行器的气动性能模拟。

在汽车工程中，CAE解决方案可以用于车身结构优化、碰撞仿真和噪音振动分析。

在建筑工程中，CAE解决方案可以用于建筑结构设计和地震响应分析。

总之，CAE解决方案可以在各个领域中提供工程设计和分析的支持。

工作原理：CAE解决方案的工作原理主要包括以下几个步骤：1. 建立数学模型：根据实际工程需求，使用CAD软件或其他建模工具建立产品的几何模型。

2. 网格划分：将几何模型离散化为有限元网格，即将产品划分为多个小单元，每个小单元称为有限元。

3. 材料特性定义：为每个有限元分配材料属性，包括弹性模量、密度、热导率等。

4. 载荷和边界条件定义：定义施加在产品上的载荷和边界条件，如力、热源、约束等。

5. 数值计算：利用数值计算方法，如有限元法、有限差分法等，对建立的数学模型进行求解，得到产品的响应结果。

6. 结果分析：对计算结果进行分析和评估，包括应力分布、变形情况、温度分布等。

7. 优化设计：根据分析结果，对产品的设计进行优化，以满足工程需求。

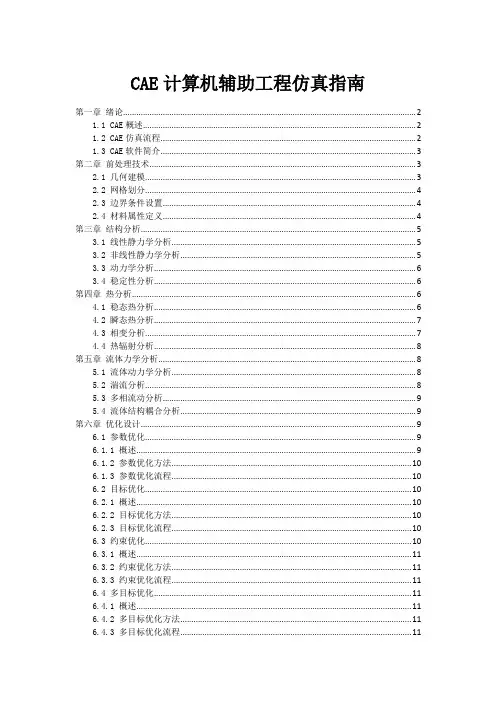

CAE计算机辅助工程仿真指南第一章绪论 (2)1.1 CAE概述 (2)1.2 CAE仿真流程 (2)1.3 CAE软件简介 (3)第二章前处理技术 (3)2.1 几何建模 (3)2.2 网格划分 (4)2.3 边界条件设置 (4)2.4 材料属性定义 (4)第三章结构分析 (5)3.1 线性静力学分析 (5)3.2 非线性静力学分析 (5)3.3 动力学分析 (6)3.4 稳定性分析 (6)第四章热分析 (6)4.1 稳态热分析 (6)4.2 瞬态热分析 (7)4.3 相变分析 (7)4.4 热辐射分析 (8)第五章流体力学分析 (8)5.1 流体动力学分析 (8)5.2 湍流分析 (8)5.3 多相流动分析 (9)5.4 流体结构耦合分析 (9)第六章优化设计 (9)6.1 参数优化 (9)6.1.1 概述 (9)6.1.2 参数优化方法 (10)6.1.3 参数优化流程 (10)6.2 目标优化 (10)6.2.1 概述 (10)6.2.2 目标优化方法 (10)6.2.3 目标优化流程 (10)6.3 约束优化 (10)6.3.1 概述 (11)6.3.2 约束优化方法 (11)6.3.3 约束优化流程 (11)6.4 多目标优化 (11)6.4.1 概述 (11)6.4.2 多目标优化方法 (11)6.4.3 多目标优化流程 (11)第七章误差分析与验证 (11)7.1 误差来源与分类 (11)7.2 误差评估方法 (12)7.3 仿真结果验证 (13)7.4 模型校准与修正 (13)第八章结果分析与可视化 (13)8.1 结果提取 (13)8.2 数据处理 (14)8.3 可视化技术 (14)8.4 结果解释与评估 (14)第九章 CAE在实际工程中的应用 (15)9.1 机械结构设计 (15)9.2 电子产品设计 (15)9.3 建筑结构设计 (16)9.4 生物医学工程 (16)第十章发展趋势与展望 (16)10.1 技术发展趋势 (16)10.2 行业应用前景 (17)10.3 学术研究动态 (17)10.4 未来挑战与机遇 (17)第一章绪论1.1 CAE概述计算机辅助工程（ComputerAided Engineering，简称CAE）是一种利用计算机技术进行工程设计、分析和仿真的方法。

CAE仿真分析流程CAE（计算机辅助工程）仿真分析是一种利用计算机实现的工程分析方法，以模拟和预测工程产品和系统的性能。

它通过数值计算和模型来代替传统的试验方法，可以快速、准确地评估产品的设计和性能。

下面是CAE仿真分析的流程及其步骤。

第一步：准备工作在进行CAE仿真分析之前，需要建立分析目标和所需的输入数据、边界条件以及使用的CAD模型。

这包括收集和整理相关数据，制定分析方案和目标。

第二步：建立数值模型在这一步，需要将CAD模型转化为数值模型，以便进行数值计算。

这可以通过网格划分和离散化来实现。

划分网格时，需要考虑模型的几何和结构特征。

第三步：设定物理和数学模型在这一步中，需要选择适当的物理模型（如流体动力学、热传导等）和数学模型（如有限元法、有限差分法等）。

物理模型会影响模拟的准确性和计算效率。

第四步：设定边界条件在这一步中，需要指定问题的边界条件，如约束、加速度和载荷等。

这些条件会直接影响计算结果和仿真分析的准确性。

第五步：进行数值计算在这一步中，使用所选的数值方法和模型进行数值计算。

这包括解方程组、求解数值逼近方程以及处理非线性和非定常问题等。

第六步：分析结果在这一步中，需要对数值计算的结果进行分析和解释。

这可能涉及到图形绘制、数据处理和统计分析等。

通过分析结果，可以评估产品的性能和优化设计。

第七步：验证和验证在这一步中，需要对模拟结果进行验证和验证。

这可以通过将仿真结果与真实试验数据进行比较来实现。

如果两者之间有良好的一致性，那么该模拟可以用于预测实际情况。

第八步：优化设计根据仿真结果和分析，可以对设计进行优化。

可以通过调整材料、几何形状和边界条件等来改善产品的性能。

第九步：迭代在这一步中，如果发现仿真结果与实际情况不一致，可以对模型和分析方法进行调整和迭代。

这可以提高仿真的准确性和可靠性。

总结CAE仿真分析是一种快速、准确和经济实用的工程分析方法。

通过建立数值模型、设定物理和数学模型、进行数值计算和分析结果，可以预测产品性能和优化设计。

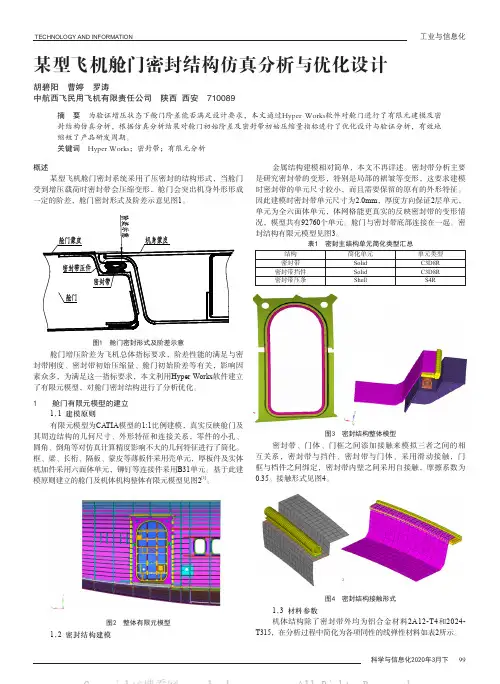

图2 整体有限元模型1.2 密封结构建模
图3 密封结构整体模型
密封带、门体、门框之间添加接触来模拟三者之间的相互关系，密封带与挡件、密封带与门体、采用滑动接触，门框与档件之间绑定，密封带内壁之间采用自接触，摩擦系数为
图4 密封结构接触形式
1.3 材料参数
机体结构除了密封带外均为铝合金材料2A12-T4和2024-T315，在分析过程中简化为各项同性的线弹性材料如表2所示。

科学与信息化2020年3月下 99
图5 舱门充压状态下阶差
舱门充压状态下密封带截面图如图6所示，
舱门关闭充压状态密封带被完全压扁，两侧密封带内壁接触在一起，两侧压缩量最大；航向前侧、上部与航向后侧连接处大部分被压扁，密封带内壁大部分接触在一起，压缩量次之；上部中间及下部中间密封带内壁未接触在一起，其中下部压缩量
图6 舱门充气后密封带截面示意图
舱门密封结构优化及分析
3.1 优化方案
图7 改进方案图
分析结果
经分析，优化后舱门关闭充压状态阶差如图8所示，从图可知，关门充压阶差最大值为3.88mm。

舱门阶差凸出门框不大，且阶差均匀稳定，满足设计要求。

图8 舱门关闭充压状态下阶差
本文通过HyperWorks软件对舱门进行了有限元仿真分析，分析结果表明：
）在维持舱门密封带不改变的情况下，舱门初始阶差及密封带压缩量参数设计不合理，导致舱门在增压状态下不能满足总体技术要求；
）优化设计后，舱门关闭充压状态阶差可满足总体技
）借助软件分析可有效地对产品设计方案进行验证分析与模拟人员操作情况，从而避免反复设计、节约设计成本、缩短研发周期。

陈定方等.现代机械设计师手册[M].北京:机械工业出版社
 科学与信息化2020年3月下。

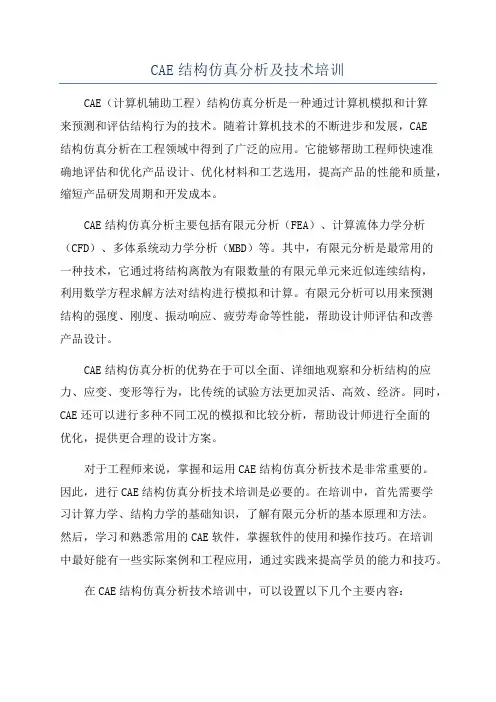

CAE结构仿真分析及技术培训CAE（计算机辅助工程）结构仿真分析是一种通过计算机模拟和计算来预测和评估结构行为的技术。

随着计算机技术的不断进步和发展，CAE结构仿真分析在工程领域中得到了广泛的应用。

它能够帮助工程师快速准确地评估和优化产品设计、优化材料和工艺选用，提高产品的性能和质量，缩短产品研发周期和开发成本。

CAE结构仿真分析主要包括有限元分析（FEA）、计算流体力学分析（CFD）、多体系统动力学分析（MBD）等。

其中，有限元分析是最常用的一种技术，它通过将结构离散为有限数量的有限元单元来近似连续结构，利用数学方程求解方法对结构进行模拟和计算。

有限元分析可以用来预测结构的强度、刚度、振动响应、疲劳寿命等性能，帮助设计师评估和改善产品设计。

CAE结构仿真分析的优势在于可以全面、详细地观察和分析结构的应力、应变、变形等行为，比传统的试验方法更加灵活、高效、经济。

同时，CAE还可以进行多种不同工况的模拟和比较分析，帮助设计师进行全面的优化，提供更合理的设计方案。

对于工程师来说，掌握和运用CAE结构仿真分析技术是非常重要的。

因此，进行CAE结构仿真分析技术培训是必要的。

在培训中，首先需要学习计算力学、结构力学的基础知识，了解有限元分析的基本原理和方法。

然后，学习和熟悉常用的CAE软件，掌握软件的使用和操作技巧。

在培训中最好能有一些实际案例和工程应用，通过实践来提高学员的能力和技巧。

在CAE结构仿真分析技术培训中，可以设置以下几个主要内容：1.理论知识教学：包括计算力学、结构力学的基本原理和方程，有限元分析的基本概念和方法等。

2.软件操作培训：介绍常用的CAE软件，如ANSYS、ABAQUS等，讲解软件的功能和特点，讲解软件的界面和操作方法，以及如何建立结构模型、设置边界条件、求解和分析结果等。

3.实例分析：通过一些实际工程案例的仿真分析，让学员了解和熟悉实际工程中的问题和解决方法，通过实践来提高分析能力和技巧。

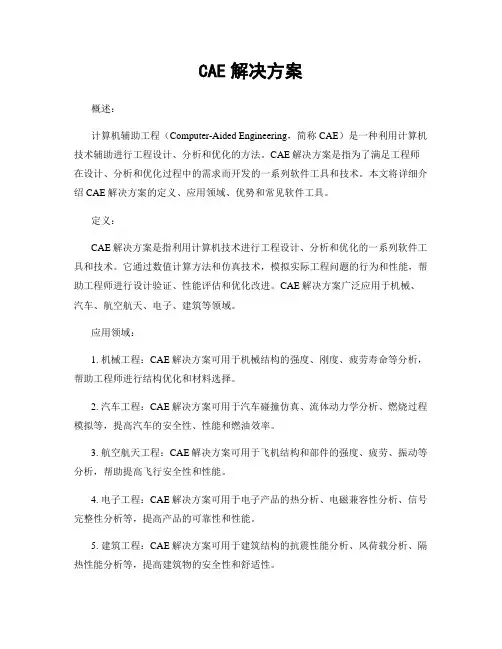

CAE解决方案概述：计算机辅助工程（Computer-Aided Engineering，简称CAE）是一种利用计算机技术辅助进行工程设计、分析和优化的方法。

CAE解决方案是指为了满足工程师在设计、分析和优化过程中的需求而开发的一系列软件工具和技术。

本文将详细介绍CAE解决方案的定义、应用领域、优势和常见软件工具。

定义：CAE解决方案是指利用计算机技术进行工程设计、分析和优化的一系列软件工具和技术。

它通过数值计算方法和仿真技术，模拟实际工程问题的行为和性能，帮助工程师进行设计验证、性能评估和优化改进。

CAE解决方案广泛应用于机械、汽车、航空航天、电子、建筑等领域。

应用领域：1. 机械工程：CAE解决方案可用于机械结构的强度、刚度、疲劳寿命等分析，帮助工程师进行结构优化和材料选择。

2. 汽车工程：CAE解决方案可用于汽车碰撞仿真、流体动力学分析、燃烧过程模拟等，提高汽车的安全性、性能和燃油效率。

3. 航空航天工程：CAE解决方案可用于飞机结构和部件的强度、疲劳、振动等分析，帮助提高飞行安全性和性能。

4. 电子工程：CAE解决方案可用于电子产品的热分析、电磁兼容性分析、信号完整性分析等，提高产品的可靠性和性能。

5. 建筑工程：CAE解决方案可用于建筑结构的抗震性能分析、风荷载分析、隔热性能分析等，提高建筑物的安全性和舒适性。

优势：1. 提高效率：CAE解决方案通过计算机仿真，可以快速进行大量的设计方案评估和优化，节省了传统试验的时间和成本。

2. 提高准确性：CAE解决方案基于数值计算方法，能够更准确地预测工程问题的行为和性能，帮助工程师做出更有根据的决策。

3. 降低风险：CAE解决方案可以在产品设计阶段发现潜在问题，避免在实际生产中出现故障和事故，降低了风险和损失。

4. 提高创新性：CAE解决方案可以帮助工程师尝试新的设计理念和创新思路，快速评估其可行性和性能，促进产品的创新和改进。

常见软件工具：1. ANSYS：ANSYS是一款功能强大的通用有限元分析软件，可用于结构力学、流体力学、电磁场等多个领域的分析和优化。

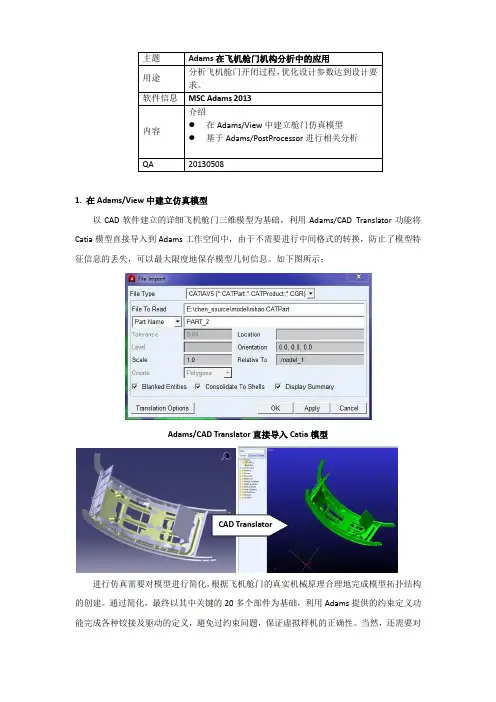

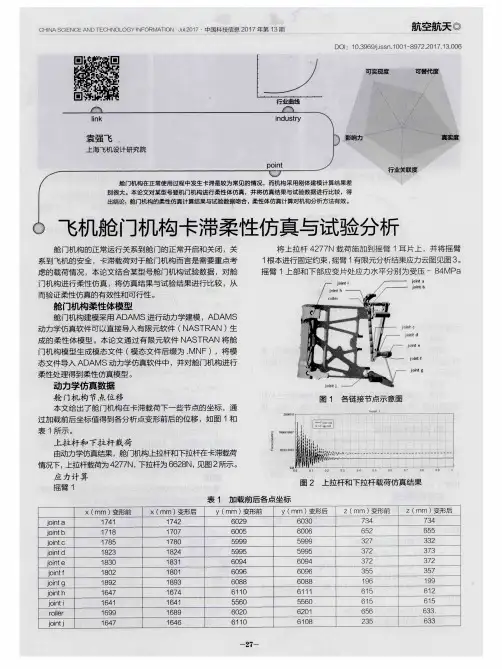

1. 在Adams/View 中建立仿真模型以CAD 软件建立的详细飞机舱门三维模型为基础，利用Adams/CAD Translator 功能将Catia 模型直接导入到Adams 工作空间中，由于不需要进行中间格式的转换，防止了模型特征信息的丢失，可以最大限度地保存模型几何信息。

如下图所示：Adams/CAD Translator 直接导入Catia 模型进行仿真需要对模型进行简化，根据飞机舱门的真实机械原理合理地完成模型拓扑结构的创建。

通过简化，最终以其中关键的20多个部件为基础，利用Adams 提供的约束定义功能完成各种铰接及驱动的定义，避免过约束问题，保证虚拟样机的正确性。

当然，还需要对系统中所需要的各种力元进行定义，保证与实际样机的相似性。

如下图所示：按照实际工作需要，进行15秒钟的仿真，对求解器进行相关设置，然后提交计算。

2. 分析结果曲线可充分利用硬件的高性能，利用SMP并行计算功能进行Adams/Solver的高效解算，可获得所需的各种结果，对于一些特殊的结果需要提前进行设置。

当然，软件作为工程师辅助分析的工具，还得结合工程师的经验及理论知识，给出合理的分析结论，从曲线的弯曲中找寻规律，针对曲线的状态给出正确的解释，为提升及改进设计提供理论依据。

如下图所示：油缸上关闭舱门载荷时间历程曲线油缸与悬梯载荷时间历程曲线手柄载荷时间历程曲线悬梯与舱体间载荷时间历程曲线3. 总结Adams作为专业的机构系统仿真工具，可进行飞机上各种机构系统的仿真计算，像起落架系统，副翼及襟翼系统，水平及垂直舵系统，发动机反推系统及矢量执行系统，武器发射及弹射系统等。

通过专业的多体系统动力学计算，可获得所需的各种运动学及动力学参数，为零部件的强度分析提供依据，并且飞机上大量使用液压或气动驱动系统，可将这部分的影响同机械系统结合起来，考虑更加综合性的问题。

CAE解决方案1. 概述CAE（Computer-Aided Engineering）解决方案是一种基于计算机辅助工程的技术，用于设计、分析和优化工程产品和系统。

它结合了CAD（Computer-Aided Design）和CAM（Computer-Aided Manufacturing）技术，通过数值计算和仿真来预测和改进产品在设计和制造过程中的性能和可靠性。

本文将详细介绍CAE解决方案的定义、应用领域、主要功能和优势。

2. 定义CAE解决方案是一种利用计算机软件和仿真技术进行工程分析和优化的方法。

它可以模拟和预测产品在不同工况下的性能、材料的应力和变形、流体的流动特性等。

CAE解决方案可以帮助工程师在设计阶段进行虚拟测试，减少实际试验的成本和时间，并提供优化方案以改进产品性能。

3. 应用领域CAE解决方案广泛应用于各个工程领域，包括航空航天、汽车制造、电子设备、能源行业等。

在航空航天领域，CAE解决方案可以用于飞机结构的强度分析、飞行模拟和气动性能优化。

在汽车制造领域，它可以用于车辆碰撞仿真、动力系统优化和燃料效率分析。

在电子设备领域，CAE解决方案可以用于电路板设计、散热分析和信号传输优化。

在能源行业，它可以用于风力发电机组的结构分析、太阳能电池板的效率评估和输电线路的热稳定性分析。

4. 主要功能CAE解决方案具有多种功能，包括建模、网格划分、边界条件设定、求解和后处理等。

首先，工程师需要使用CAD软件创建产品的几何模型，并进行必要的前处理操作，如材料属性的定义和加载条件的设定。

然后，CAE软件将模型划分为离散的网格，并根据物理原理建立数学模型。

接下来，工程师可以选择适当的求解方法，如有限元法或有限体积法，来解决数学模型。

最后，CAE软件可以生成详细的分析结果和报告，帮助工程师评估产品的性能和可靠性。

5. 优势CAE解决方案相比传统的实验方法具有多个优势。

首先，它可以减少实际试验的成本和时间，因为大部分测试可以在虚拟环境中进行。

CAE应用举例CAE在整个产品生命周期都可以发挥重要作用，为企业创造巨大的效益。

每一种产品从概念（初步）设计，技术设计，详细设计等直到报废，都有一个生命周期。

仿真分析在这个周期的各个阶段都可以创造效益，重点是在设计早期，在机床、工装、原材料准备等重大的投入之前，保证设计的正确性，避免浪费和失误，而且为制造、销售、后期支持服务等阶段提供良好的保证。

应用CAE的具体例子。

1.应用CAE技术降低钢结构自重某钢铁公司300吨铁水车车架，载荷为450吨，原设计方案钢结构自重87.12t/每台，最大应力为127MPa，最大变形为12.7mm，车架所用材料为Q345B。

通过应用CAE仿真技术对原设计方案进行了13次结构优化计算，在满足功能要求的前提下，钢结构自重降低到68.88t/每台，单台降重18.24t，39台车合计降重711.36t，效益十分突出。

2.航空/航天Abaqus有限元分析典型用户–波音、空客、洛克希德•马丁、洛斯阿拉莫斯国家实验室、NASA、第一飞机研究所、航天一院等。

在波音787机身结构中，由于大量采用复合材料，大量的设计需要重新做实验、重新分析。

一次蒙皮-纵梁复合材料结构的实验费用高到上百万美金，大量的新材料和新结构，将导致大量的实验费用。

所以必须利用有限元分析的方法，通过模拟仿真，提前找到结构设计的规律、避免设计缺陷，以减少实验的次数，节省巨额的实验。

某飞机设计公司利用Abaqus子模型功能，对舱段的局部细节进行分析，其中模型包括窗口、加强筋等细节。

用户可以利用总体分析的位移和应力结果作为局部结构的边界条件，利用CAD模型构建子模型，对局部结构的网格重新划分，进而得到结构的局部细节位移及应力分析结果。

CAE及其运用概述引言：CAE(Computer Aided Engineering)是用计算机辅助求解复杂工程和产品结构强度、刚度、屈曲稳定性、动力响应、热传导、三维多体接触、弹塑性等力学性能的分析计算以及结构性能的优化设计等问题的一种近似数值分析方法。

CAE从60年代初在工程上开始应用到今天，已经历了30多年的发展历史，其理论和算法都经历了从蓬勃发展到日趋成熟的过程，现已成为工程和产品结构分析中(如航空、航天、机械、土木结构等领域)必不可少的数值计算工具，同时也是分析连续力学各类问题的一种重要手段。

随着计算机技术的普及和不断提高，CAE系统的功能和计算精度都有很大提高，各种基于产品数字建模的CAE系统应运而生，并已成为结构分析和结构优化的重要工具，同时也是计算机辅助4C系统(CAD/CAE/CAPP/CAM)的重要环节。

CAE系统的核心思想是结构的离散化，即将实际结构离散为有限数目的规则单元组合体，实际结构的物理性能可以通过对离散体进行分析，得出满足工程精度的近似结果来替代对实际结构的分析，这样可以解决很多实际工程需要解决而理论分析又无法解决的复杂问题。

其基本过程是将一个形状复杂的连续体的求解区域分解为有限的形状简单的子区域，即将一个连续体简化为由有限个单元组合的等效组合体；通过将连续体离散化，把求解连续体的场变量(应力、位移、压力和温度等)问题简化为求解有限的单元节点上的场变量值。

此时得到的基本方程是一个代数方程组，而不是原来描述真实连续体场变量的微分方程组。

求解后得到近似的数值解，其近似程度取决于所采用的单元类型、数量以及对单元的插值函数。

根据经验，CAE各阶段所用的时间为：40%～45%用于模型的建立和数据输入，50%～55%用于分析结果的判读和评定，而真正的分析计算时间只占5%左右。

针对这种情况，采用CAD技术来建立CAE的几何模型和物理模型，完成分析数据的输入，通常称此过程为CAE的前处理。

CAE仿真技术在大型装备制造行业的应用CAE技术得到国内外各大科研院所和公司的广泛应用，在提高产品质量和建立产品开发能力方面，提供极大帮助。

CAE技术可以为大型装备的设计与制造提供涉及流场、结构、热、冲击碰撞、爆炸等各种分析仿真功能，改善了产品质量、加快研发历程，并可以取得良好的经济效益。

CAE技术对重大装备的设计及制造的作用是明显的。

其作用包括：•提高设计速度，减少设计成本；•增加产品和工程的可靠性；•在产品的设计阶段发现潜在的质量问题；•经过分析计算，采用优化设计方案，降低原材料的消耗或成本；•经过分析计算，能够精确的预测出产品的性能，并优化重大装备的操作性能，降低操作能耗；•缩短产品投向市场的时间；•模拟试验方案，减少试验次数，从而减少试验时间和经费；•进行机械事故分析，查找事故原因。

•在精确的分析结果下制造出高质量的产品因此，在国内外的大型装备设计与制造中，CAE已经作为产品设计与制造流程中不可逾越的一种强制性的工艺规范加以实施，在生产实践作为必备工具普遍应用。

主要应用在如下几个方面：1、大型装备的刚度、强度分析刚度和强度分析作为装备设计和制造的基础，需要经常计算分析，包括各种零部件的刚度、强度分析，以及装备整体的刚度强度分析。

而随着大型装备的复杂性的提高，以及工作环境的多变，大量的计算不得不借助于CAE技术来辅助。

以ANSYS Mechanical为平台，分析各种大型装备总体结构及其零部件在自身重力载荷、恒定工作载荷等的(共同)作用下的变形特点和变形值、应力分布等，在此基础上进行改进，从而避免某些局部由于过大的应力集中而损坏。

某机床体的变形分析机床系统应力结果2、大型装备的结构抗震与振动性能分析大型装备在工作过程中通常会承受各种各样的动力载荷，比如，挖掘机挖掘过程中的瞬态冲击、工程机械在复杂施工条件下的运行等。

同时，大型装备由于体积和质量都较大，往往都是直接固定在地面上。

在装备运行的过程中，如果设计不好。

CAE解决方案概述：CAE（计算机辅助工程）是一种利用计算机仿真技术来解决工程问题的方法。

CAE解决方案是指在工程设计和分析过程中使用CAE软件和工具来模拟和优化产品性能的方法。

本文将详细介绍CAE解决方案的定义、应用领域、优势以及相关软件和工具。

定义：CAE解决方案是指通过使用CAE软件和工具，结合数值分析和计算机仿真技术，对产品进行设计、分析和优化的方法。

它可以帮助工程师在产品开发的早期阶段就进行虚拟测试，以减少实际试验的成本和时间。

CAE解决方案可以用于各种工程领域，包括机械、汽车、航空航天、建筑等。

应用领域：CAE解决方案在各个工程领域都有广泛的应用。

在机械工程中，它可以用于产品设计、结构分析和优化、疲劳寿命预测等。

在汽车工程中，它可以用于碰撞测试、空气动力学分析、车辆动力学仿真等。

在航空航天工程中，它可以用于飞行器设计、气动特性分析、结构强度验证等。

在建筑工程中，它可以用于建筑结构设计、地震响应分析、温度变化仿真等。

优势：CAE解决方案相比传统的试验方法具有许多优势。

首先，它可以提供更加全面和详细的产品性能分析，帮助工程师更好地理解产品的行为。

其次，CAE解决方案可以在产品设计的早期阶段就进行虚拟测试，从而减少实际试验的成本和时间。

此外，CAE解决方案还可以进行参数化分析和优化，帮助工程师找到最佳设计方案。

最后，CAE解决方案还可以进行多物理场耦合分析，模拟真实工况下的产品行为。

相关软件和工具：市场上有许多优秀的CAE软件和工具可供选择。

其中一些知名的软件包括ANSYS、ABAQUS、Nastran、HyperWorks等。

这些软件提供了丰富的功能和工具，可以满足各种工程需求。

例如，ANSYS是一款广泛应用于各个工程领域的CAE软件，它提供了结构分析、流体分析、电磁分析等多个模块。

ABAQUS是一款专业的有限元分析软件，主要用于结构分析和热力学仿真。

Nastran是一款用于结构分析的软件，它具有强大的求解能力和稳定性。

CAE解决方案概述：CAE（计算机辅助工程）解决方案是一种利用计算机仿真技术来辅助工程设计和分析的方法。

它通过数值计算和模拟来预测产品在不同工况下的性能和行为，以便优化设计和减少实验测试的成本。

本文将详细介绍CAE解决方案的基本原理、应用领域、优势以及相关技术和软件工具。

1. 基本原理：CAE解决方案的基本原理是利用数值计算方法对工程问题进行模拟和分析。

它涉及多个学科领域，如结构力学、流体力学、热传导等，并使用数值方法如有限元法、有限差分法等进行计算。

通过建立合适的数学模型和边界条件，CAE可以预测产品在不同工况下的性能指标，如应力、变形、温度分布等。

2. 应用领域：CAE解决方案广泛应用于各个工程领域，包括航空航天、汽车工程、机械设计、建筑工程等。

在航空航天领域，CAE可以用于飞机结构强度分析、气动性能优化等；在汽车工程领域，CAE可以用于车身刚度分析、碰撞仿真等；在机械设计领域，CAE可以用于零件强度分析、动力学仿真等；在建筑工程领域，CAE可以用于建筑结构安全评估、地震响应分析等。

3. 优势：CAE解决方案相比传统的实验测试方法具有以下优势：- 成本效益：CAE可以减少实验测试的成本，避免了制造实物样品和进行大量实验的费用。

- 时间效率：CAE可以快速进行仿真分析，提供快速的设计反馈，加快产品开发和改进的速度。

- 设计优化：CAE可以通过多次仿真分析，优化设计方案，提高产品性能和质量。

- 可视化展示：CAE可以生成可视化的仿真结果，方便工程师和决策者理解和评估产品性能。

4. 相关技术和软件工具：CAE解决方案依赖于多种技术和软件工具来实现仿真分析。

以下是一些常用的技术和软件工具：- 有限元分析（FEA）：基于有限元法的数值分析技术，用于结构力学和热传导等领域的仿真分析。

- 计算流体力学（CFD）：用于模拟流体流动和传热现象的数值计算方法，广泛应用于航空航天和汽车工程等领域。

- 多体动力学（MBD）：用于模拟机械系统运动和相互作用的仿真技术，可用于机械设计和动力学分析。
