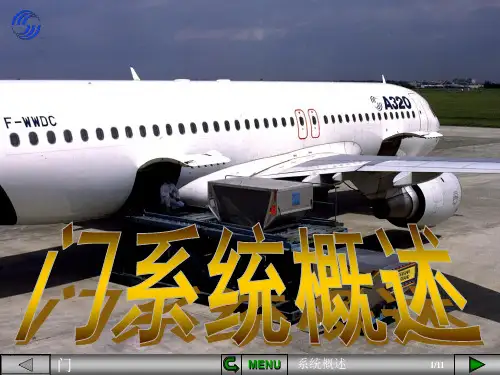

【空客A320培训PPT课件】舱门概述

【空客A320培训PPT课件】舱门概述

GLOSSARY
FCOM EXIT
门
MENU 系统概述
12/11
SLIDE
SLIDE
SLIDE
SLIDE
SLIDE
MENU 系统概述
8/11
飞行员可以使用ECAM“门和氧气 ”（ DOOR/OXY）页面监控所有飞 机上的门和撤离滑梯的状态。
门
SLIDE
SLIDE
SLIDE
SLIDE
SLIDE
SLIDE
MENU 系统概述
9/11
不管是哪一种门，它们的符号都 是一样的。
当门关闭并且锁好时，符号是 绿色的。
例如，右前客舱门是关闭并锁 好的。
门
MENU 系统概述
10/11
驾驶舱里的两个侧窗，每 侧各一个，可用于从驾驶舱 进行的应急撤离。
本章已完成
门
MENU 系统概述
11/11 NEXT
主题列表
客舱门 应急出口 货舱门 电子舱门 ECAM 门/氧气页面 驾驶舱侧窗
AUDIO RETURN
SLIDE
门
MENU 系统概述
4/11
在飞机的每一侧都提供了一个翼上撤 离滑梯。
每个滑梯都储存在翼根处的一个储存 箱里。
SLIDE
SLIDESLILeabharlann ESLIDESLIDE
SLIDE
门
MENU 系统概述
5/11
A320有两扇货舱门，前后 货舱各一扇门，装在飞机的右 侧，由这两扇门可以进入飞机 的货舱。
门
MENU 系统概述
1/11
A320 有四扇客舱门， 每侧前后各 有一扇门。
正常情况下，旅客由左前门登 机。
门
MENU 系统概述

飞机客舱布局及其主要设备设施PPT课件

飞机客舱布局及其主要设备设施PPT课件

10
27.12.2019
11
27.12.2019
12
27.12.2019
二、乘务员控制板
（一）前乘务员控制板
包括地面服务开关、窗灯开关、蒙顶照明开关、 内部通话电话、旅客广播话筒等设备
（二）后乘务员控制板
包括舱门照明开关、工作灯开关、机组呼叫系 统开关、驾驶员呼叫开关、服务员呼叫开关、 重置开关及紧急出口灯开关
6
27.12.2019
一、旅客座位及周围的设备设施
（一）旅客座位
旅客座位设有可调式软垫座椅、小桌板、安全 带、座位背部的储藏袋、音频按钮、音频插口、 座椅调节按钮等
靠近紧急逃生舱口的靠窗的扶手都固定在逃生 舱口上
逃生舱口前和靠近逃生舱口的座位都是不可调 整的
7
27.12.2019
8
29
27.12.2019
六、其他设备
手电筒 紧急发报机 麦克风
防烟罩
防护手套 防烟镜
斧子 指挥棒 人工释放工具
清醒剂
30
27.12.2019
31
2019/12/27
3
27.12.2019
4
27.12.2019
5
27.12.2019
第二节 客舱主要设备设施及其操作方法
民用飞机客舱设备设施根据用途可分为客用设 备设施和服务设备设施两种。
客用设备设施包括旅客座位及周围的设备设施、 洗手间设备
服务用设备设施包括乘务员控制板、客舱照明、 厨房设备、舱门及疏散设备等
23
27.12.2019
（三）紧急救生滑梯
发生紧急情况，需迅速撤离飞机时，应启动和 使用紧急救生滑梯。
该滑梯是可充气的橡皮或尼龙装置，存放再前 后登机门和厨房服务门的底部内侧。

第二章 客舱设备操作教学课件

第二章 客舱设备操作教学课件
客舱设 施 与服务
波音737-800
波音737系列飞机是美国波音公司生产的一 种中短程双发喷气式客机。成为民航历史上 最成功的窄体民航客机系列之一，波音737 是短程双涡轮飞机。波音737主要针对中短 程航线的需要，具有可靠、简捷，且极具运 营和维护成本经济性的特点。
警示带
舱门正常操作
1.打开舱门（从内部） （1）确认舱门已解除预位（滑梯杆在舱门挂 勾上） （2）确认舱门外无任何障碍物； （3）按门上箭头方向逆时针转动舱门手柄 180°； （4）将门推动打开到与机身平行位置时，门 被阵风锁锁住，门即开好。
2.关闭舱门（从内部） （1）将黄色阻拦绳收回扣好； （2）确认舱门内外无障碍物； （3）向下按阵风锁，待舱门拉动后再松开； （4）握住机门辅助手柄，将机门拉至舱内； （5）将舱门手柄顺时针旋转180°至水平位，将机 门关好； （6）检查机门密封性；检查有无夹住物体。
舱门预位系统
1.滑梯预位 （1）将滑梯预位警示带斜扣在舱门观察窗前； （2）将滑梯杆从舱门挂钩上取下； （3）将滑梯杆扣在地板支架内。
(2) 化妆用品。其包括香水、润肤霜、润肤水
三
卫生间服务标志
卫生间内有很多服务标识，用于提示乘客正确使用设备，如图所示
四
卫生间呼叫
卫生间内设有呼 叫按钮，一旦有人呼 叫，从外部可以听到 一声单高谐音，同时 卫生间外部壁板上琥 珀色信号灯亮起，以 此提醒乘务员卫生间 有人呼叫。
五
高压抽气式马桶
马桶组成：由马桶盖、马桶坐垫、 冲水按钮、关闭水阀开关组成。
2. 滑梯解除预位 （1）将滑梯杆从地板支架上取下； （2）将滑梯杆挂在舱门挂钩上； （3）将滑梯预位警示带平扣在舱门观察窗上。
观察窗
1. 观察窗 观察窗位于舱门中部，直径约15cm。用于 观察外部情况，是否可以安全打开舱门， 撤离时用来判断外面情况，有无障碍物、 火灾、泥潭等。 2. 警告灯 白色指示灯,滑梯预位警告指示灯(SLIDE ARMED WARNING INDICATOR) 红色指示灯,客舱压力警告指示灯(CABIN PRESSURE WARNING INDICATOR)

民航客机的设备及使用ppt课件

民航客机的设备及使用ppt课件
37
卫生间设施简介
马桶、洗手池、镜子、化妆必需品、清洁用物品。 乘务员呼叫开关和乘客呼叫用的扩音器。 “返回座椅”信号牌。 烟雾报警器。 垃圾箱灭火系统。 一个位于头顶上方，包括两个氧气面罩的顶柜。
38
39
40
41
卫生间水系统
卫生间加温器：位于卫生间洗手池下方 卫生间供水选择阀 ：位于洗手池下方的橱柜内 供水／排水 水龙头 马桶 切断
83
手提式水灭火瓶
使用时间为40秒 使用方法：垂直握住瓶体，向右转动手柄，喷嘴离火源2—3米，右手拇指按
10
11
12
旅客座椅
安全带 座椅扶手上装有调节座椅靠背角度的按钮，紧急出口处的靠背固定 椅背网袋 小桌板 脚蹬
13
旅客座椅
14
15
16
乘客服务单元
位于头顶上方的行李架底部，包括： 阅读灯及开关、呼叫铃灯及开关 “系好安全带”以及“禁止吸烟”信号牌 座椅定位标志 扬声器，通风孔 视频 氧气面罩（左4右3）
28
客舱灯光控制
（1）顶灯（天花板灯） off、dim、medium、bright
（2）窗口灯 off、dim、bright
（3）入口灯 off、dim、bright
（4）工作灯 （5）应急灯光
29
应急灯光
◇应急灯——内部 门、过道、逃生路、出口灯和发光的出口标志
◇应急灯——外部 位于每个入口和服务门的后部
教学导入：应急设备在正常的飞行中几乎不会用到，但一旦航班遇到紧 急状况，某种设备出现故障，对全体乘客的生命安全都会构成影响。
一、逃生出口及使用 二、 机上应急设备及使用
72

飞机客舱布局及其主要设备设施PPT幻灯片课件

飞机客舱布局及其主要设备设施PPT幻灯片课件

水灭火瓶
干粉灭火瓶
26
三、救生设备
救生衣
救生船
救生筏
救命包
四、药箱
紧急医疗药箱 急救药箱
27
五、出口 带有逃生绳的出口通道 带有撤离滑梯的出口通道 没有撤离滑梯的出口通道 出口指示灯
28
六、其他设备
手电筒 紧急发报机 麦克风
防烟罩
防护手套 防烟镜
17
（一）登机门和服务舱门
1、从客舱内部打开舱门的步骤为： 按门上箭头方向逆时针转动门上手柄180度 先将门移进客舱，然后再向外移动 将门推动打开，当门开到与机身平行位置时，
通过门上部铰链上的门栓装置使门固定再打开 位置
18
2、关舱门的步骤： 按下门锁，松开门栓 握住门栓，将手柄拉到与箭头的方向相反为止 松开手柄，将门推到关闭位置 握住手柄，连续转动，当手柄转180度后，门
1、客舱照明 2、客舱进口处照明 3、洗手间照明 4、紧急出口照明 5级灯
14
四、厨房设备
一般厨房设备主要包括：高速加热电炉、热饮 料容器、电热杯插座、食盘存储柜、储藏柜、 抽屉及废物箱
厨房用电是飞机提供的115V/400Hz的交流电， 驾驶舱内厨房电源开关打开时，厨房总电源才 接通。在飞行中若一个或多个发动机失效，厨 房用电自动关闭
民用飞机客舱设备设施根据用途可分为客用设 备设施和服务设备设施两种。
客用设备设施包括旅客座位及周围的设备设施、 洗手间设备
服务用设备设施包括乘务员控制板、客舱照明、 厨房设备、舱门及疏散设备等
6
一、旅客座位及周围的设备设施
（一）旅客座位 旅客座位设有可调式软垫座椅、小桌板、安全

飞机客舱布局及其主要设备设施课程(PPT29张)

飞机客舱布局及其主要设备设施课程(PPT29张)



民用飞机客舱设备设施根据用途可分为客用设 备设施和服务设备设施两种。 客用设备设施包括旅客座位及周围的设备设施、 洗手间设备 服务用设备设施包括乘务员控制板、客舱照明、 厨房设备、舱门及疏散设备等
一、旅客座位及周围的设备设施


（一）旅客座位 旅客座位设有可调式软垫座椅、小桌板、安全 带、座位背部的储藏袋、音频按钮、音频插口、 座椅调节按钮等 靠近紧急逃生舱口的靠窗的扶手都固定在逃生 舱口上 逃生舱口前和靠近逃生舱口的座位都是不可调 整的
2、外部控制
外部控制板位于登机门的右下方 放下。先将手柄拉出，按下手柄中央的按钮，再 将手柄松开，然后顺时针方向转手柄，登机梯 便伸开了 收起。先将手柄从隐处移出来，收进客梯的扶手， 逆时针转动手柄到“收”位置。
（三）紧急救生滑梯



发生紧急情况，需迅速撤离飞机时，应启动和 使用紧急救生滑梯。 该滑梯是可充气的橡皮或尼龙装置，存放再前 后登机门和厨房服务门的底部内侧。 再滑梯展开的过程中，充气即开始 滑梯被刺穿，也可做平板滑梯使用

1、客舱照明 2、客舱进口处照明 3、洗手间照明 4、紧急出口照明 5、阅读灯 6、乘务员工作灯 7、厨房灯 8、自备客梯梯级灯
四、厨房设备



一般厨房设备主要包括：高速加热电炉、热饮 料容器、电热杯插座、食盘存储柜、储藏柜、 抽屉及废物箱 厨房用电是飞机提供的115V/400Hz的交流电， 驾驶舱内厨房电源开关打开时，厨房总电源才 接通。在飞行中若一个或多个发动机失效，厨 房用电自动关闭 厨房用水由飞机增压系统供给。但遇到紧急情 况时，该系统关闭
1、从客舱内部打开舱门的步骤为： 按门上箭头方向逆时针转动门上手柄180度 先将门移进客舱，然后再向外移动 将门推动打开，当门开到与机身平行位置时， 通过门上部铰链上的门栓装置使门固定再打开 位置

客舱安全设备及演示PPT课件

客舱安全设备及演示PPT课件

氧气急救设备
三、应急救生系统
概述
乘务员座椅下应急救生设备
机上部分应 急救生设备
组成
1．陆上救生设备 包括应急撤离滑梯组件，逃生绳（包括客舱与驾驶
舱两种），应急斧，急救药箱，手提式扩音喇叭等。 2．海上救生设备
包括救生船组件，个人救生衣组件和应急救生电台。 此外，还有可作个人漂浮用具的机内各座椅的防震靠 垫等。
为了能够提升旅客关注度，让旅客真正参与到共建 客舱安全中来，深航此次推出机上新版安全演示片，打 破了业内传统的安全演示形式，创新性地采用了儿童演 绎空乘和机上乘客的形式，对客舱安全须知进行了全新 诠释。
SUCCESS
THANK Байду номын сангаасOU
2019/8/25
里。其中两具靠近前登机门，另外两具靠后服务门，还有一具在客舱中部。 6．救生衣组件：每人一件，分置每个座椅椅面下部表面的存放袋里。机上服务
员救生衣组件放在服务员座位附近的客舱顶部行李箱里。 7．手提式扩音喇叭及应急呼救电台：全机共有两把手提式扩音喇叭，一台呼救
电台，它们都分别放在客舱顶部行李箱里。
客舱行李箱的急救药箱和救生衣
如果不系安全带，如果飞机出现紧急情况， 后果是不堪设想的。从另一个角度，也说明了 安全带本身有较好的性能。在国际上，在我国 航空工业系统中，都制定了安全带最低性能要 求。“最低”不是性能本身较低，而是确保旅 客人身安全起码的要求。生产厂家在生产的时 候，其性能要求是远远高于这个最低性能要求 的，安全系数是很大的。
航空学校内部安全演示
首都航空跳舞安全演示
最萌航空安全演示片
录制趣味演示片的缘由
目前，国内航空公司启用的机上安全演示片主要是 成人演绎或采用动漫形式，旅客关注度不高，造成旅客 对安全应急知识了解不够。如乘机过程中发生不安全事 件，不仅会给旅客生命财产安全造成巨大隐患，也给航 空公司带来不必要的损失。

民航客机的设备及使用 ppt课件

民航客机的设备及使用 ppt课件

民航客机的设备及使用
• 马桶、洗手池、镜子、化妆必需品、清洁用物品。 • 乘务员呼叫开关和乘客呼叫用的扩音器。 • “返回座椅”信号牌。 • 烟雾报警器。 • 垃圾箱灭火系统。 • 一个位于头顶上方，包括两个氧气面罩的顶柜。
民航客机的设备及使用
民航客机的设备及使用
民航客机的设备及使用
• 卫生间加温器：位于卫生间洗手池下方 • 卫生间供水选择阀 ：位于洗手池下方的橱柜内 • 供水／排水 • 水龙头 • 马桶 • 切断
呼叫灯熄灭。
民航客机的设备及使用
• 禁烟信号牌和系好安全带信号牌位于客舱内，装在乘客 服务单元上。
• 卫生间的“返回座椅”信号牌只有在亮起时才能看到。 • 由驾驶舱人工或自动控制。
民航客机的设备及使用
1、卫生间的设施简介 ２、卫生间灯光 ３、卫生间水系统 ４、卫生间垃圾系统 ５、卫生间烟雾报警系统 ６、卫生间灭火系统 ７、卫生间异常情况的处理
民航客机的设备及使用
• 乘客按下“呼唤铃”； • 位于乘客服务单元的开关灯亮； • 位于相连的前、后乘务员工作岗位的蓝色乘务员呼
叫灯亮； • 相连的乘务员工作岗位响起一声高音钟声。 • 再次按下呼叫灯所属的乘客呼叫开关，乘务员呼叫
灯熄灭，呼唤铃灯熄灭。
民航客机的设备及使用
按下卫生间内“旅客呼唤铃” • 卫生间外墙的卫生间呼叫灯／重接开关亮； • 相连的前、后乘务员工作岗位的琥珀色卫生间呼叫亮； • 相连的乘务员工作岗位响起一声低音钟声。 • 按下卫生间外墙的卫生间呼叫灯／重接开关，卫生间
客舱舱门
• 民航客机左右的区分：面向机头方向来区分。 • 右侧服务门：R1、R2；宽度与L1、L2一致，但离地要高
15厘米。服务用品从此两门送上飞机的客舱。 • 左侧登机门：L1、L2；L1门为开启方便而带有弹力。登

新客舱设备320PPT课件

新客舱设备320PPT课件
43
43
• 后乘务员控制面板 位于L2门壁板处；
• 由灯光系统和辅助 指示面板组成。
44
44
左侧红灯： 紧急呼叫时闪亮提示； 右侧绿灯: 正常呼叫时绿灯亮起提示； 中间为液晶显示屏: 显示英文字母或数字。
45
45
空客320乘客服务组件
1. 信号牌PIU（Passenger Information Unit）： “请勿吸烟”、“系好安全”信号牌开关在驾 驶舱，每次开或关时均有单低音钟声；
2
2
3
3
公司机型简介
• 机长：37.57米。 • 翼展：34.1米。 • 机高：12.14米。 • 最大起飞全重：83t。 • 载客量：185人。 • 最大飞行高度： 11212米。 • 巡航高度：9000/10000米。 • 最大飞行速度：896公里，巡航速度848公里/小时。 • 最大航程：5600公里
色灯亮，AIP绿色灯亮，显示“CALL DOOR 1 ATTND” • 取下L2或R2门内话机即可接听； • 通话完毕，将内话机挂回。
32
32
乘务长內话呼叫全体乘务员
• 取下内话机，AIP显示“#”； • 按“ALL ATTND”，AIP显示“CALL ALL”，等待应答； • 其他所有内话机处均会响起高低双谐音一次 “叮咚”，
（Area Call Panel） （ACP）区域呼叫面板 琥珀色灯亮表示厕所呼叫或卫生间烟雾报警； 粉红色灯亮表示驾驶舱内话呼叫及乘务员之间内
话呼叫； 蓝色灯亮表示乘客呼叫。
53
53
1．A320型飞机前乘务员控制面板的功能有哪些系统 ?
2．起飞前WASTE QUANTITY 及 WATER QUANTITY正 确显示分别是怎样的？

飞机客舱设备简介ppt课件

飞机客舱设备简介ppt课件
侧壁板背面窗框组件Βιβλιοθήκη 10-遮光板导轨 20-遮光板
60-窗框组件外装饰罩
70-窗框组件内装饰罩
80-窗框组件玻璃
内：朝向飞机过道方向 外：朝向靠壁板方向
示例：
客舱设备-厨房
客舱设备-厨房
客舱设备-厕所
20. PELMET 上部装饰罩 30. WALL-REAR 后壁 40. WALL-SIDE 侧壁（前后） 60. DOOR INSTL 门框 70.单（折叠）门
2，内饰规范手册
驾驶舱—空客
驾驶舱—波音
空客飞机站位
空客飞机站位
客舱设备-侧壁板
200-侧壁板安装法兰盘，螺钉，垫片
230-侧壁板正面窗框装饰圈 240-侧壁板正面窗框罩
300-侧壁板安装罩
10-侧壁板背面窗框组件 80-侧壁板背面下部安装滑块 70-侧壁板背面上部安装挂钩
客舱设备-侧壁板
沈洪堃客舱车间技术支援300侧壁板安装罩200侧壁板安装法兰盘螺钉垫片230侧壁板正面窗框装饰圈240侧壁板正面窗框罩10侧壁板背面窗框组件80侧壁板背面下部安装滑10遮光板导轨20遮光板侧壁板背面窗框组件60窗框组件外装饰罩70窗框组件内装饰罩80窗框组件玻璃内
飞机客舱设备简介
客舱车间技术支援
2，内饰规范手册
客舱设备-厕所
1，马桶盖 2，马桶座圈 3，马桶罩 4，马桶盖转轴有无阻力
客舱设备-厕所
10-积水盘 30-积水底板
-
客 舱 设 备 旅 客 座 椅
客舱设备-旅客座椅
15-ARMREST ASSY,RH LATERAL
右侧靠过道扶手
25-ARMREST ASSY,RH CENTRAL
中右扶手
25-ARMREST ASSY,LH CENTRAL

客舱安全设备及演示PPT课件

客舱安全设备及演示PPT课件
为了能够提升旅客关注度，让旅客真正参与到共建 客舱安全中来，深航此次推出机上新版安全演示片，打 破了业内传统的安全演示形式，创新性地采用了儿童演 绎空乘和机上乘客的形式，对客舱安全须知进行了全新 诠释。
SUCCESS
THANK YOU
2019/8/25
分类
1. 空勤氧气系 统（也称之 为前驾驶舱 氧气系统， 是一套增压 式气态氧气 系统 ）
2 ． 旅 客 氧 气 系 统
SUCCESS
THANK YOU
2019/8/25
3．便携式氧气装置 （是一种机动应急供 氧装置，采用气态氧 源）
（1）驾驶舱便携式 氧气装置
（2）客舱服务员便 携式氧气装置
乘务员 演示安 全带的 使用方 法
乘务员 演示安 全带的 使用方 法
指导旅客系好安全带
二、氧气系统
概述
一、作用 氧气系统的功能是确保在飞行中飞机机身
在失压的紧急情况下为机上人员提供呼吸用氧 气。 二、组成
飞机氧气系统由两套完全独立的氧气系统， 空勤氧气系统、旅客氧气系统（包括服务员） 组成，此外各机型客舱内还配有便携式氧气装 置。
客舱安全设备及演示客机安全保障一应急设备检查与使用二安全介绍三安全检查应急设备检查与使能检查和使用灭火器氧气瓶等应急设备能在正常和应急情况下开启关闭舱门和应急出口能进行氧气面罩救生衣等客舱安全演示能对旅客安全带系扣行李架关闭等情况进行客舱安全检查能对经济舱客舱厨房洗手间设备进行安全检查禁烟规定应急处置一失火处置二应急撤离失火处置能处置洗手间失火烧水杯烤箱洗手间失火处置方法应急撤离法律依据我国民用航空总局设有适航司各管理局都设有适航处另有三个适航审定中心分设上海西安沈阳
航空学校内部安全演示
首都航空跳舞安全演示
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

金通航空培训
39
查找滑梯充气原因 事故原因分析 事故造成的损失
金通航空培训
40
查找滑梯充气原因：当飞机到达长春机场停稳后 ，乘务长下达解除滑梯口令。各号位乘务员操作 滑梯，并解除滑梯预位。但是乘务长将滑梯预位 标志带瓶口在舱门观察窗上后，没有继续操作滑 梯杆，造成滑梯充气。
金通航空培训
金通航空培训
11
金通航空培训
12
金通航空培训
13
金通航空培训
14
金通航空培训
15
复习题
请讲出波音737的飞机的基本构造？ APU中文是什么意思？ 正常情况下旅客应从几号门登机？
金通航空培训
16
第一节 驾驶舱简介
作为一架飞 机操纵系统 的核心部分 ，驾驶舱的 构造与组成 部件非常复 杂，在这里 我们只介绍 乘务工作中 必须了解的 部件及其性 能和注意事 项。
波音737飞机的机型有：737-100、737-200、 737-300、737-400、737-500、737-600、 737-700及737-800、737-900型。
载客量由120人-190人不等。其中737-100和737200型为早期的737机型，现在我国大多数航空公司使 用的是737-300、737-400、737-700和737-800 型客机。
金通航空培训
42
从这个案例中吸取教训：执行航班任务时需头脑清 醒，思维清晰，完成滑梯预位，解除操作时必须保 证注意力不分散，操作之前做一次“深呼吸”，保 证每一操作动作都能“眼随手动”、“心随手动” ，全神贯注；严格按照规定步骤操作。
金通航空培训
43
起飞前关闭舱门时为什么要操作滑梯预位？如何操 作滑梯预位？
大家知道她们是那么航空公司的吗？
金通航空培训
1
金通航空培训
2
金通航空培训
3
导入
1.是否知道波音737-800飞机几个舱门？ 2.飞机舱门的位置？
3飞机在空中能打开舱门吗？
金通航空培训
4
第一章 飞机概述
第一节 飞机概述 波音737飞机师美国波音飞机公司生产
的中短程喷气运输机。
金通航空培训
5
波音飞机公司厂址：美国西雅图。
金通航空培训
9
尾翼:飞机尾翼的主要功用是来操纵飞机的俯仰和偏转， 保证飞机平稳飞行。
机身：飞机机身主要用来搭载人员、货物、燃油和其他物 资的。
辅助电源设备：APU AUXILIARY POWER UNIT 安装与飞机尾部，是一个燃气涡轮发动机，在空中地面都
可以使用。就是俗称外接电源。
机翼
尾翼
动力装置
起落装置
机身
金通航空培训
8
机翼：书上第二页介绍。
机翼的作用： 1、产生升力 2、安放油箱，起落架，发动机 3、安装襟翼：起飞、着落时使用，增大升力
发动机：是为飞行器提供推进动力或支持力，是飞行器的心 脏。
起落架：飞机起飞、降落时与地面接触的部分叫起落架。根 据起飞的场所是陆地还是水面，决定用轮子还是浮筒。
打开舱门前为什么要解除滑梯预位？如何解除滑梯 预位？
操作训练
1、在客舱内打开机门。 2、在客舱内关闭机门。 3、滑梯预位，解除预位。
金通航空培训
44
金通航空培训
45
金通航空培训
22
驾驶舱的相关设备都有哪些? 有几种打开驾驶舱门的方法？ 打开驾驶舱门时乘务员应注意什么？
金通航空培训
23
飞机舱门
sab金i通n航e空@培训reljic.co2m4
金通航空培训
25
金通航空培训
26
金通航空培训
27
金通航空培训
28
金通航空培训
29
阵风锁
金通航空培训
APU主要用途：用于飞机在地面没有外接地面服务时，为 飞机操纵系统提供必需的电源盒引气。
金通航空培训
10
第二节.飞机外部车辆的停靠位
前起落架处有牵引车。
左侧：前登机门与廊桥对 接，前后登机门可与客梯 车对接
右侧：可以与空调车，电 源车，排污车，加水车对 接，前服务舱门处可以停 靠食品车，前后货舱门处 可停靠行李托运车。
41
事故原因分析 1、操作失误 乘务长在下达解除滑梯誉为口令后，自己却没有按
照程序进行操作（没有做到眼到，手到，口到） 前舱乘务员未做交叉舱门检查就开启舱门。
事故造成的损失 当飞机应急门滑梯充气时，需减载乘客43人；每个
应急门滑梯的价值9000~10000元美金，充气后 维修需花费人民币约10000元，事故给航空公司形 象带来了负面影响，由此造成的损失是无形的，巨 大的。
金通航空培训
6
波音737飞机外型采用了典型的客机式设计，机翼为下单 翼、上反角、后掠式、低平尾；前三点式起落架。前起落 架为两轮，主起落架为两柱式，每柱有两轮；前台发动机 采用翼吊式安装，左右各一台。
高平尾
上反角
下单翼
ቤተ መጻሕፍቲ ባይዱ低平尾
翼吊式发动机
起落架
金通航空培训
7
第二章 飞机的基本构造
第一节、飞机的组成部分
驾驶舱简介
金通航空培训
17
金通航空培训
18
金通航空培训
19

九：“禁止吸烟”和“系好安全带”指示灯开关： 位于驾驶舱上方控制面板的中部，分为三个档位： 开（ON）关（OFF） 自动（AUTO）。
十：驾驶舱门锁按钮：位于驾驶舱中央控制平台的 右下角，人工操作，当起落架收起前以及落地前起 落架放下之后驾驶舱门锁处于打开状态，其他时间 驾驶舱门均为上锁状态。
30
金通航空培训
31
金通航空培训
32
33
34
35
36
金通航空培训
37
金通航空培训
38
案例分析：乘务员操作失误造成滑梯非正常充气
某航空公司的乘务组执行广州-长春航班任务， 飞机在长春机场落地后，乘务长在打开左前登机 门时，应急滑梯展开，滑梯充气。由于当时飞机 刚停稳，廊桥还没有停靠过来，充气后无人员伤 亡。飞机做减载处理后，继续由该航班乘务组执 行后续航班任务，于当天在广州新白云国际机场 落地。
金通航空培训
20
第三节 驾驶舱门的开启
一、开启方式： 密码开启 驾驶舱内店门开启 钥匙开启
二、门锁的种类： 密码锁 红外热感应锁；
金通航空培训
21
驾驶舱是整架飞机操纵控制的中心部位，所以在 任
何情况下，乘务员不得触碰和使用驾驶舱的各种设
备，以免错误的操作影响飞行安全
