）第 1 章 飞机客舱布局及设施介绍走进现代大型宽体客机的客舱，我们由衷地佩服飞机客舱设计人员所做出的贡献 ——他们在有限的空间内，尽可能通过柔和的灯光，合适的温度，舒适的座椅，精心 设计的行李箱储物柜，操作便捷的厨卫设备，多种多样的娱乐服务设施，以及必备的 应急设备，给人们提供了一个安全、方便、舒适的空中旅行环境。
而要保持这种良好 的运行环境，则是机务维修人员的职责所在。
在本章，我们将对飞机客舱部分的结构、各类飞机的布局，作一个介绍。
并按相 关的 A TA 章节号，介绍飞机客舱内涉及到的一些重要系统。
1.1. 机身客舱部分的结构每一种飞机机型，在设计过程中，可按用途的不同，设计成为客机、客货混合型 和货机。
其内部的结构和布局将会有较大差别。
本教材主要讨论客机的客舱结构。
飞机的客舱，是容纳乘客，并为乘客提供必要生活服务的区域。
现代喷气客机的 机身较大，客舱内采用了越来越高的舒适表准。
一般而言，民用客机的客舱前起前客舱隔墙，后至后密封舱壁。
在它的前方，前 客舱隔墙和天线罩舱壁之间为驾驶舱。
后密封舱壁的后面是非增压的区域（参看：图 1－1－1：“飞机后部的密封舱壁”）。
现代喷气客机的机身横截面形状大多为圆形，或接近圆形。
这是因为圆形横截面 机身的结构重量轻，工艺好，强度大。
而且由于机身直径大（5.1 米—6.6 米），从内部 安排来说，采用圆形横截面已经能充分保证客舱的宽敞性，座位的安排能力和通融性， 同时也能较好地保证货舱有足够的高度和宽度，安置集装箱和货盘，使整个机身内部 容积得到有效利用。
飞机设计人员正试图设计出更多机身横截面形状不同的飞机，以容纳更多的旅客。
如扁圆形横截面、8 字型横截面、横 8 字形横截面、竖椭圆形横截面等。
A380 采用了 竖椭圆横截面的设计方案，以便将机身客舱段分成上下三层。
（参看：图1－1－2：“各种形状的机身横截面设计” 现代喷气客机的机身内部一般分为两层，上层为客舱，下层为货舱和行李舱。
）第 1 章 飞机客舱布局及设施介绍走进现代大型宽体客机的客舱，我们由衷地佩服飞机客舱设计人员所做出的贡献 ——他们在有限的空间内，尽可能通过柔和的灯光，合适的温度，舒适的座椅，精心 设计的行李箱储物柜，操作便捷的厨卫设备，多种多样的娱乐服务设施，以及必备的 应急设备，给人们提供了一个安全、方便、舒适的空中旅行环境。
而要保持这种良好 的运行环境，则是机务维修人员的职责所在。
在本章，我们将对飞机客舱部分的结构、各类飞机的布局，作一个介绍。
并按相 关的 A TA 章节号，介绍飞机客舱内涉及到的一些重要系统。
1.1. 机身客舱部分的结构每一种飞机机型，在设计过程中，可按用途的不同，设计成为客机、客货混合型 和货机。
其内部的结构和布局将会有较大差别。
本教材主要讨论客机的客舱结构。
飞机的客舱，是容纳乘客，并为乘客提供必要生活服务的区域。
现代喷气客机的 机身较大，客舱内采用了越来越高的舒适表准。
一般而言，民用客机的客舱前起前客舱隔墙，后至后密封舱壁。
在它的前方，前 客舱隔墙和天线罩舱壁之间为驾驶舱。
后密封舱壁的后面是非增压的区域（参看：图 1－1－1：“飞机后部的密封舱壁”）。
现代喷气客机的机身横截面形状大多为圆形，或接近圆形。
这是因为圆形横截面 机身的结构重量轻，工艺好，强度大。
而且由于机身直径大（5.1 米—6.6 米），从内部 安排来说，采用圆形横截面已经能充分保证客舱的宽敞性，座位的安排能力和通融性， 同时也能较好地保证货舱有足够的高度和宽度，安置集装箱和货盘，使整个机身内部 容积得到有效利用。
飞机设计人员正试图设计出更多机身横截面形状不同的飞机，以容纳更多的旅客。
如扁圆形横截面、8 字型横截面、横 8 字形横截面、竖椭圆形横截面等。
A380 采用了 竖椭圆横截面的设计方案，以便将机身客舱段分成上下三层。
（参看：图1－1－2：“各种形状的机身横截面设计” 现代喷气客机的机身内部一般分为两层，上层为客舱，下层为货舱和行李舱。
客舱设备：1。
门即为舱门，出口即为紧急出口：1.，地板高度出口2非地板高度出口（逃离出口驾驶舱窗口翼上窗口）二舱门：位置：飞机客舱前后左右两侧。
数量：4个。
分布：前后各两个，左右各两个。
结构：1警示旗2玻璃窗3门把手4手柄5滑梯包6滑梯杆7黄色警示带8阵风锁三红色警示旗斜扣时表示已预位。
四阵风锁：固定舱门五滑梯解除：先操作滑梯杆，后解除红带子。
将滑梯杆从地板支架上取下，挂在机门挂钩上，将红带子平扣在机门上方。
滑梯预位：先解除红带子，后操作滑梯杆。
将红带子斜扣，将滑梯杆从机门挂钩上取下，将滑梯杆扣在地板支架上。
六开舱门的方法;1.滑梯杆从地板支架上取下，挂在机门挂钩上，将红带子平放于观察窗上方2 确认舱门外无任何障碍物3 将门把手逆时针转向开位，门离开门框4 将门向外推，推到与飞机机身基本平行时，门被阵风锁锁住（注意黄带子）七关舱门的方法：1确认舱门处无任何障碍物，按下阵风锁2 一手抓住门框上的辅助手柄，另一手握住舱门上的操作手柄，将门拉向门口，顺时针转动门把手到关位（注意黄带子是否收好）八舱门;滑梯第一负责人L-left R-right L1门-PS1（乘务长）L2门-SS2（后舱管理员）L3门-SS3 L4门-SS4 九翼上出口位置：舱内客舱中部，舱外机翼里侧上方。
数量：4个。
分布：左2右2。
开门及注意事项：1向内拉下手柄，门会向外，向上自动打开2前排座椅靠背和本排座椅靠背不能调节3翼上窗口一排脚下通道不能放行李4限制性旅客不能坐在翼上出口一排。
厨房介绍：1厨房用电为115伏交流电，驾驶舱控制厨房总电源。
2设备：烤箱，热水器，烧水杯，餐车位，杂物储存柜，电源控制板，工作灯，积水槽，保温箱，可以拉出的台板和放冰块的抽屉，垃圾箱，厨房内有单独的水关闭阀。
3烤箱：春夏秋—22分钟，冬—25分钟，最长加热时间为60分钟，用中温。
注意事项：每次加热之前必须确认烤箱内除餐食以外无其他物品，不能放干冰，起降不能使用。
）第 1 章 飞机客舱布局及设施介绍走进现代大型宽体客机的客舱，我们由衷地佩服飞机客舱设计人员所做出的贡献 ——他们在有限的空间内，尽可能通过柔和的灯光，合适的温度，舒适的座椅，精心 设计的行李箱储物柜，操作便捷的厨卫设备，多种多样的娱乐服务设施，以及必备的 应急设备，给人们提供了一个安全、方便、舒适的空中旅行环境。
而要保持这种良好 的运行环境，则是机务维修人员的职责所在。
在本章，我们将对飞机客舱部分的结构、各类飞机的布局，作一个介绍。
并按相 关的 A TA 章节号，介绍飞机客舱内涉及到的一些重要系统。
1.1. 机身客舱部分的结构每一种飞机机型，在设计过程中，可按用途的不同，设计成为客机、客货混合型 和货机。
其内部的结构和布局将会有较大差别。
本教材主要讨论客机的客舱结构。
飞机的客舱，是容纳乘客，并为乘客提供必要生活服务的区域。
现代喷气客机的 机身较大，客舱内采用了越来越高的舒适表准。
一般而言，民用客机的客舱前起前客舱隔墙，后至后密封舱壁。
在它的前方，前 客舱隔墙和天线罩舱壁之间为驾驶舱。
后密封舱壁的后面是非增压的区域（参看：图 1－1－1：“飞机后部的密封舱壁”）。
现代喷气客机的机身横截面形状大多为圆形，或接近圆形。
这是因为圆形横截面 机身的结构重量轻，工艺好，强度大。
而且由于机身直径大（5.1 米—6.6 米），从内部 安排来说，采用圆形横截面已经能充分保证客舱的宽敞性，座位的安排能力和通融性， 同时也能较好地保证货舱有足够的高度和宽度，安置集装箱和货盘，使整个机身内部 容积得到有效利用。
飞机设计人员正试图设计出更多机身横截面形状不同的飞机，以容纳更多的旅客。
如扁圆形横截面、8 字型横截面、横 8 字形横截面、竖椭圆形横截面等。
A380 采用了 竖椭圆横截面的设计方案，以便将机身客舱段分成上下三层。
（参看：图1－1－2：“各种形状的机身横截面设计” 现代喷气客机的机身内部一般分为两层，上层为客舱，下层为货舱和行李舱。

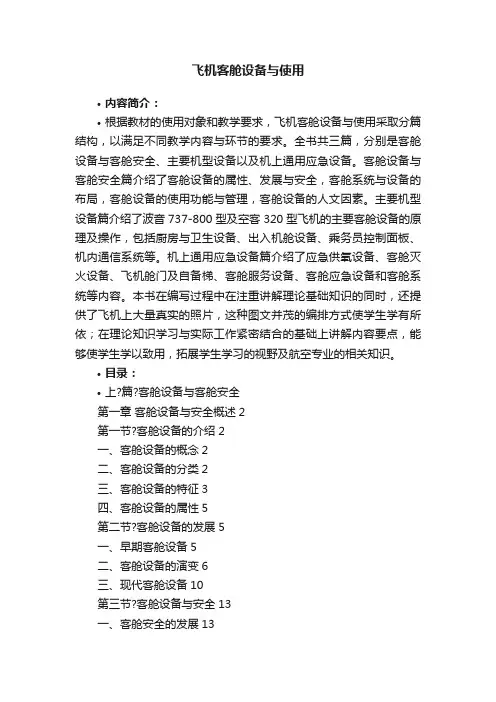

飞机客舱设备与使用•内容简介：•根据教材的使用对象和教学要求，飞机客舱设备与使用采取分篇结构，以满足不同教学内容与环节的要求。
全书共三篇，分别是客舱设备与客舱安全、主要机型设备以及机上通用应急设备。
客舱设备与客舱安全篇介绍了客舱设备的属性、发展与安全，客舱系统与设备的布局，客舱设备的使用功能与管理，客舱设备的人文因素。
主要机型设备篇介绍了波音737-800型及空客320型飞机的主要客舱设备的原理及操作，包括厨房与卫生设备、出入机舱设备、乘务员控制面板、机内通信系统等。
机上通用应急设备篇介绍了应急供氧设备、客舱灭火设备、飞机舱门及自备梯、客舱服务设备、客舱应急设备和客舱系统等内容。
本书在编写过程中在注重讲解理论基础知识的同时，还提供了飞机上大量真实的照片，这种图文并茂的编排方式使学生学有所依；在理论知识学习与实际工作紧密结合的基础上讲解内容要点，能够使学生学以致用，拓展学生学习的视野及航空专业的相关知识。
•目录：•上?篇?客舱设备与客舱安全第一章客舱设备与安全概述2第一节?客舱设备的介绍2一、客舱设备的概念2二、客舱设备的分类2三、客舱设备的特征3四、客舱设备的属性5第二节?客舱设备的发展5一、早期客舱设备5二、客舱设备的演变6三、现代客舱设备10第三节?客舱设备与安全13一、客舱安全的发展13二、客舱安全的研究范围14三、客舱设备安全设计14第二章客舱系统与设备的布局19第一节?客舱布局概述19一、客舱布局的定义19二、影响客舱布局的因素20第二节?客舱的结构与客舱等级划分20一、客舱的结构20二、客舱等级划分22第三节?客舱设备及布局24一、舱内基础设备24二、厨房设备25三、盥洗室设备26四、乘务员控制面板26五、客舱通信系统27六、照明系统27七、饮用水及污水系统27八、娱乐系统28九、防火系统28十、氧气系统28十一、紧急撤离设备28十二、应急医疗设备29第三章客舱设备的使用功能与管理31 第一节?客舱设备的使用功能31一、服务功能31二、应急突发功能31三、急救功能31四、撤离功能32五、登机功能32第二节?客舱设备管理32一、乘务员的职业能力32二、乘务员客舱设备管理范围34三、乘务员客舱设备使用训练34第四章客舱设备的人文因素37第一节?客舱设备人因设计37一、人体尺寸37二、人的感觉特性37三、人的运动特性37第二节?客舱设备安全文化38一、客舱硬件设备安全可靠38二、客舱软件设备宣传得当38第三节?客舱设备使用的人为因素38一、提高旅客的安全意识，避免非主观差错38二、提高机组人员的操作能力，确保客舱安全39 中?篇?主要机型设备第五章波音737-800型机上设备 44第一节?波音737-800机型介绍44一、波音737-800机型的特征 44二、客舱内的设备说明46第二节?波音737-800厨房与卫生设备47一、厨房设备47二、盥洗室设备52第三节?出入机舱设备55一、飞机舱门55二、自备梯57三、应急出口58第四节?乘务员控制面板59一、L1门控制面板 59二、L2门控制面板 60第五节?机内通信系统61一、机内呼叫系统61二、内话机62第六节?娱乐系统与机内照明63一、娱乐系统63二、机内照明64第六章空客A320型机上设备 67第一节?空客A320-200机型介绍67一、空客A320-200机型的特征 67二、客舱内设备说明68第二节?空客A320-200厨房与卫生设备69一、厨房设备69二、盥洗室设备70第三节?出入机舱设备71一、飞机舱门71二、应急出口73第四节?空客A320型飞机乘务员控制面板74一、前乘务员控制面板74二、后舱门乘务员控制面板81第五节?A320机型机内通信系统81一、机内呼叫系统81二、内话机82第七章其他客舱设备87第一节?客舱座椅87第二节?旅客服务组件88下?篇?机上通用应急设备第八章应急供氧设备92第一节?客舱释压与供氧92一、客舱释压92二、应急供氧设备94第二节?氧气面罩的供氧与使用95一、氧气面罩95二、使用方法95第九章客舱灭火设备101第一节?客舱火灾与特征101一、A类火灾 101二、B类火灾 102三、C类火灾 102四、D类火灾 102第二节?灭火设备103一、手提式灭火瓶103二、盥洗室灭火设备106第三节?火灾防护器具107一、防烟面具107二、防烟眼镜108三、防火衣109四、应急斧109五、防火手套110第十章机上应急医疗设备112第一节?机上应急医疗箱112一、机上应急医疗箱的组成112二、机上应急医疗箱的使用113 第二节?机上急救箱113一、机上急救箱的组成113二、机上急救箱的使用114第三节?机上卫生防疫包115一、机上卫生防疫包的组成115二、机上卫生防疫包的使用116 第十一章紧急撤离设备与逃生118 第一节?紧急出口118一、地板高度出口118二、非地板高度出口119第二节?救生船120一、救生船的结构121二、救生船的使用方法121三、注意事项121第三节?救生衣122一、救生衣的结构122二、救生衣的使用方法122三、注意事项122第四节?救生包123一、救生包内的设备清单123二、救生包内的设备使用方法124 第五节?应急定位发射器129一、使用方法129二、使用注意事项130第六节?其他应急设备130一、扩音器130二、手电筒131三、应急灯光131第七节?应急设备分布132一、应急设备标志132二、应急设备分布图135参考文献140。
