国际标准焊接符号_ISO_2553

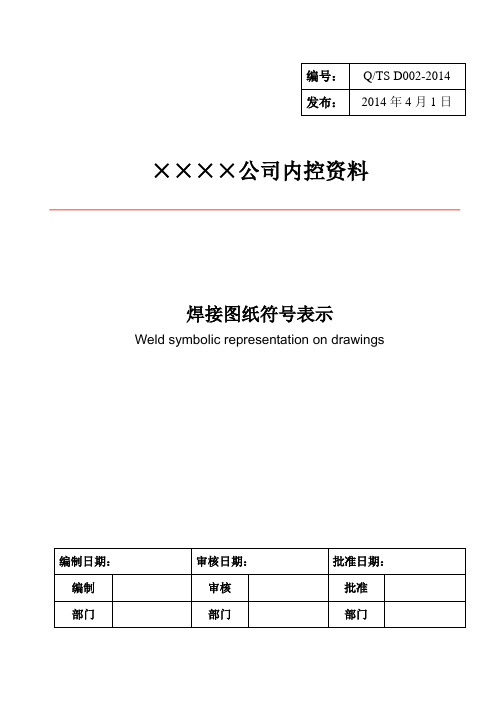

编号：Q/TS D002-2014发布：2014年4月1日××××公司内控资料焊接图纸符号表示Weld symbolic representation on drawings编制日期：审核日期：批准日期：编制审核批准部门部门部门前言本标准根据公司产品的实际情况，按照国家现行相关标准，并与国际标准比较，总结归纳出符合公司产品实际质量要求的条款，并去除公司产品不涉及的部分示例，主要引用原则如下：--焊缝标准标注形式及图样按照ISO 2553执行；--坡口形式及图样按照ISO 9692执行；--坡口角焊缝，因国际标准以及国家标准中缺失，参照美国焊接协会标准AWS A2.4执行。

焊接图纸符号表示1 范围此标准规定焊接接头制图符号表示的相关规则。

此标准仅限于公司内部执行。

2 规范性引用文件下列标准中含有本标准引用以及参考条款，所指标准在其出版时有效，其随后的修订版不适用于本标准，鼓励使用方研究最新版本是否适用，以保证本标准的更新以及有效性。

ISO 2553:1992 焊接、硬钎焊和软钎焊——图纸符号表示ISO 9692-1:2003 焊接及相关工艺——推荐坡口——第一部分AWS A2.4-2007 焊接、钎焊和无损检测的标准符号GB/T 324-2008 焊缝符号表示法3 总则3.1 接头尽量采用技术图纸上的通用方法直观表示，为了简化，可采用本标准规定的符号。

3.2 使用符号表示法，应清楚的给定焊缝的必要信息，避免出现符号与注解图纸并行使用。

3.3 完整的符号表示法应包含下列信息：--指引线--基本符号--尺寸--增补符号--尾部补充信息3.4 为了尽量简化图纸，相关焊缝的焊接工艺应制定特定的WPS，而不在符号上做过多的说明。

4 符号4.1基本符号表1 基本符号序号名称图解符号1卷边焊（完全熔化）edge flanged weld(the raised edges being melted down completely)2I形焊缝Square butt weld3V形焊缝Single-V butt weldSingle-bevel butt weld5带钝边V形焊缝Single-V butt weld with broadroot face6带钝边单边V形焊缝Single-bevel butt weld with broad root face7带钝边U形焊缝Single-U butt weld(parallel orsloping sides)8 带钝边J形焊缝Single-J butt weld9封底焊缝Backing run;back or backingweld10角焊缝Fillet weld11塞焊缝或槽焊缝Plug weld;plug or slot weld12点焊缝Spot weld13缝焊缝Seam weldSteep-flanked single-V butt weld15陡边单V形焊缝Steep-flanked single-bevel buttweld16双面V形焊缝X形焊缝Double-V butt weld(X weld)17双面单V形焊缝K形焊缝Double-bevel butt weld18带钝边的双面V形焊缝Double-V butt weld with broadroot face19带钝边的双面单V形焊缝Double-bevel butt weld with broad root face20双面U形焊缝Double-U butt weld4.2 增补符号表2 增补符号序号名称符号说明标注位置1 平面Flat焊缝表面通常需要加工平整Usually finishes flush与基本符号配合使用2凹面Concave焊缝表面凹陷Weld surface depression与基本符号配合使用3凸面Cinvex焊缝表面突起Weld surface protuberance与基本符号配合使用4圆滑过渡Rounding off焊趾处过渡圆滑Toes shall be blendedsmoothly与基本符号配合使用5永久衬垫Permanent backing衬垫永久保留Permanent backing strip used与基本符号配合使用6临时衬垫Removable backing衬垫焊后去除Removable backing strip used与基本符号配合使用7三面围焊Trilateral welding三面带有焊缝Three surface with weld基本符号左侧8周围焊Around welding沿周边焊接一圈Along the peripheral welding acircle指引线拐角点9现场焊Field weld现场或工地焊缝Field or site weld指引线拐角点10交错断续焊Staggeredintermittent welding工件两侧交错断续角焊缝Work on both sides of thestaggered intermittent filletweld基本符号右侧11尾部注释Tail comments 包括工艺、质量等级、焊接位置、填充材料指引线尾部12 代码为A1的WPS 指引线尾部4.3 指引线指引线由箭头线和基准线（实线和虚线）组成，见图1。

《焊接接头和焊接符号》培训资料一、焊接接头焊接接头共有五种形式，对接，角接，T形，搭接和端接接头。

如图4.2所示，这五种基本接头形式都有一定的焊缝和焊缝符号与之对应。

根据不同的接头设计，每种接头形式又形成各种不同的焊缝，并且这些焊缝与每种接头形式很接近。

接头设计确定了其形状，尺寸和结构。

形成一个接头的每个工件叫焊接件（或焊件），并分为三类，对接焊件，非对接焊件，铰接焊件。

焊缝的形式是用接头的几何形状来表示的。

接头的几何形状就是焊前的截面尺寸及形状。

从截面方向上看一接头时，每个焊件的端部形状常常与其焊缝形式及符号相似。

焊接接头部件接头型式确定后，有必要描述所要求的接头设计。

所以，焊接及检验人员应具备相当的能力来识别对于一给定接头的几何形状的各个特征。

与这些特征有关的术语包括：接头根部、坡口面、根部钝边、根部棱边、根部间隙、单边、单边角度、坡口角度、坡口半径焊缝类型如图4.2所示，每种接头类型都有各种不同的焊缝。

以AWS A2.4“焊接，钎焊及无损探伤检验的标准符号”作为参考，共有九类焊缝及与其相关的焊缝符号，每一类焊缝中有各种相应的焊缝形式。

这九类焊缝包括：坡口焊缝；角焊缝；塞焊及槽焊；螺拄焊；点焊或凸焊；缝焊；封底焊及背面焊；堆焊；端接焊缝。

焊接设计人员可根据需要，选取最适合的接头形状和焊缝类别。

选取时，可考虑以下因素：易焊的接头；成熟的焊接工艺；适当的结构设计；焊接成本二、焊缝符号和焊接符号标准：国家标准GB 324；美国标准AWS A2.4。

表1 焊缝的基本符号：是表示焊缝横截面形状特征的符号。

序号名称示意图符号1卷边焊缝①(卷边完全熔化)2 I 形焊缝3 V 形焊缝4 单边V形焊缝5 带钝边V形焊缝6 带钝边单边V形焊缝7 带钝边U形焊缝8 带钝边J形焊缝9 封底焊缝10 角焊缝11 塞焊缝或槽焊缝12 点焊缝13 缝焊缝表2 焊缝的辅助符号：焊缝的辅助符号是表示焊缝表面形状特征的符号序号名称示意图符号说明1 平面符号焊缝表面齐平(一般通过加工)2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

基本焊接符号单V 型坡口焊这是坡口/对接焊缝边缘处理的常见形式。

方坡口焊缝根据焊接工艺，方坡口焊缝将受到最大截面厚度的限制。

单斜角坡口焊缝一种边缘准备工艺，通常在相邻截面只有一个边缘可供准备时使用。

基本焊接符号如果截面厚度大于12 毫米，则使用这种类型的焊接来限制所需焊接金属的数量。

如果型材的厚度大于16mm，并且只有相邻型材的一个边缘可供准备，则使用这种类型的焊缝来限制所需焊接金属的数量。

根据ISO 标准，它说明了具有凸起边缘的板之间的坡口焊缝。

根据AWS 标准，它展示了法兰凹槽接头上的边缘焊缝。

角部法兰坡口焊缝带宽根面的单V型坡口焊缝带宽宽根面单坡口焊缝宽基本焊接符号它展示了带有一个凸起边缘的坡口焊缝板。

根面的单V 型坡口焊缝的ISO 标准符号。

根面单坡口焊缝的ISO 标准符号。

尽管ISO 2553中提到了这两种情况，但最好还是避免使用。

扩口V 型坡口焊缝AWS 标准符号，用于说明由两个曲扩口斜角坡口焊缝一种AWS 标准符号，用于说明由一陡峭侧面V 型坡口焊缝陡峭侧面V 型坡口焊缝的ISO 标陡峭侧面斜角坡口焊缝陡峭侧面斜角坡口焊缝的ISO 标准符号，坡口角度为15 – 30⁰，用于边缘准备。

基本焊接符号角焊缝的符号，是最常用的焊接类型。

如果没有指定，则腿长相等。

说明边缘焊缝，通常仅沉积在一侧。

一种使用完全充满焊接金属的圆形或细长孔形成重叠接头的焊接类型。

电弧点焊电阻点焊电阻缝焊缝基本焊接符号点焊是在单个点使用高热量输入进行的。

符号说明了从接头一侧进行的电弧点焊。

符号用于说明电阻点焊，需要从两侧进行操作。

点焊通常是指电阻点焊。

焊与点焊类似，但它不是单点焊接，而是以线性形式进行。

该符号表示电阻缝焊，需要从接头两侧进行操作。

弧形缝焊符号用于说明弧形缝焊，仅从接头的一侧进行焊接。

缝焊通常采用电阻缝焊，而很少使用电堆焊顾名思义，该符号的箭头线指向要涂敷焊缝金属的整个表面。

补充焊接符号补充焊接符号用于提供有关焊接接头的附加信息。

电阻焊符号标注说明
电阻焊符号标注。

坡口形式为K型，就是在竖板的端部开焊接坡口，坡口深度为每一面14mm深。

外侧坡口要求打磨齐平。

也就是符号最上面的横杠代表的意思；
角内侧除了焊接14mm深的坡口焊，还需要焊接12mm高焊脚的角焊缝。

焊接符号有专门的标准的。

中国的是GB/T324，米国的是AWS A2.4，欧洲的是EN ISO2553。

里面有详细的焊接符号的意思。

一般情况下都是一个黑色的小三角旗,跟扫地雷游戏上面的旗子
差不多. 单边焊为一个45度的直角三角形的小三角,双面焊为90度
的小三角形。

焊缝符号表示大全（标准）1 主题内容及适用范围本标准规定了焊缝符号表示方法。

本标准适用于金属熔化焊及电阻焊及气保焊等其他通用焊接技术。

焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。

焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。

焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。

2 引用标准GB 5185 金属焊接及钎焊方法在图样上的表示代号3 总则3．1 为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示。

但也可采用技术制图方法表示。

3．2 焊缝符号应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。

3．3 焊缝符号一般由基本符号与指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

图形符号的比例、尺寸和在图样上的标注方法，按技术制图有关规定。

3．4 为了方便，允许制定专门的说明书或技术条件，用以说明焊缝尺寸和焊接工艺等内容。

必要时也可在焊缝符号中表示这些内容。

4 符号4．1 基本符号基本符号是表示焊缝横截面形状的符号见表1。

表1 基本符号注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S，见表7。

第 1 页4．2 辅助符号辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

辅助符号的应用示例见表3。

表3 辅助符号的应用示例4．3 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4。

第 2 页采用说明：1)ISO 2553标准未作规定。

补充符号的应用示例见表5。

55．1 基本要求完整的焊缝表示方法除了上述基本符号、辅助符号，补充符号以外，还包括指引线、一些尺寸符号及数据。

指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线，另一条为虚线)两部分组成。
