资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载焊接符号标注及详细表示方法地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载 HYPERLINK "/zt-hanjiefuhao/%E7%84%8A%E6%8E%A5%E7%AC%A6%E5%8F%B7%E8%AF%B4%E6%98%8E%E5 %A4%A7%E5%85%A8.xls" 焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) HYPERLINK"/biaozhun/showbz_915.html" \t "_blank" GB324一2008《焊缝代号》。
焊接图纸符号解读，终于能看懂了展开全文一般的机械人刚开始看焊接图纸，有看天书的赶脚。
本文罗列了各种焊接图纸符号和解读。
基本坡口符号坡口符号焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。
常用焊接方法代号见表3-9所示。
如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。
例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科，属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线，另一条为虚线，线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。
8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。
常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1表1常用基本符号序号角焊缝点焊缝I形焊缝II V形焊缝单边V形焊缝带钝边V形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号421 辅助符号是表示焊缝表面形状特征的符号，见表2表2辅助符号4.2.2 对焊缝的表面无要求时，则不标注辅助符号4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3 4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号4.4.1 常用尺寸符号见表4,表中各尺寸符号，在图样中应标出具体数值443塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。
5焊接符号在图样上的表示及其标注完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外，还包括指引线及必要的说明。
5.1指引线指引线一般由带有箭头的指引线（箭头线）和两条基准线（一条为细实线，另一条为虚线）组成，两条基准线间隔为2b（b为视图轮廓线宽度），见图1。
基准线一般应与图样的底边相平行，但在特殊条件下亦可与底边相垂直细实线基准线虚线基准线（可省略）箭头线（细实线）图1指引线5.1.1 箭头线和焊缝的关系a）焊缝在箭头侧：如图2（a）所示，即箭头线指在焊缝上；b）焊缝在非箭头侧：如图2 （b）所示，即箭头线指在焊缝的背面。
图2带单角焊缝的T型接头5.1.2箭头线的位置a ）箭头线相对焊缝的位置一般无特殊要求，但是在标注形焊缝时，箭头线应指向带有坡口一侧的工件，见图3。
b ）必要时，允许箭头线弯折一次，见图4。
（a）（b）图3箭头线的位置图4弯折的箭头5.2 焊缝在图样上的表示5.2.1 除点焊缝、缝焊缝、塞焊缝和槽焊缝以外的各种焊缝，在图样上表示时，应符合下述规定：a ）可见焊缝纵向可用2b〜2.5b等粗的实线表示（可使用区别于黑色的颜色）见图5（ a）;b ）不可见焊缝纵向可用2b〜2.5b等粗的粗虚线表示，见图5 （b）;c ）焊缝的横截面应按焊缝实际截面形状绘制并涂黑，见图 5 （c）。
焊接符号大全1、焊缝标注方法图样上焊缝有两种表示方法，即符号法和图示法。
焊缝标注以符号标注法为主，在必要时允许辅以图示法。
比如用连续或断续的粗线表示连续或断续焊缝；在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状；用细实线绘制焊前坡口形状等等。
符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。
2、符号标注法的要素焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。
除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。
3、焊缝符号及其标注（1）焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如：（2）辅助符号是表示焊缝表面形状特征的符号。
不需要确切地说明焊缝的表面形状时可以不加注辅助符号。
辅助符号配置在基本符号固定位置。
辅助符号有3个。
（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。
（4）特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。
4、指引线及其标注指引线由箭头线和基准线组成。
（1）箭头线：箭头可指向接头侧和非接头侧；箭头线相对焊缝的位置一般没有特殊要求； 允许箭头线弯折一次。
（2）基准线基准线含有实线基准线和虚线基准线。
虚线基准线可画在实线基准线的上方或下方;焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧;标注双面或对称焊缝时可不加虚线。
5、焊缝尺寸符号及其标注（1）焊缝标注有必要时可附带有焊缝尺寸符号及数据。
焊缝尺寸符号共有16个（详见GB/324-88），例如：（2）焊缝尺寸符号及数据的标注原则(如图)：焊缝横截面上的尺寸标注在基本符号的左侧；长度方向的尺寸标在右侧；坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。
相同焊缝数量的符号标在尾部。
在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的； 在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。
焊接结构施工图焊缝符号标注规范1、焊缝符号是用于在图样上标注焊缝形式、焊缝尺寸和焊接方法等。
2、焊缝符号标注组成：一般由基本符号与指引线组成，必要时加上辅助符号、补充符号和焊缝尺寸符号。
3、基本符号是表示焊缝截面形状的符号，如下表：4、辅助符号：表示焊缝表面形状特征的符号。
有三种：焊缝表面平齐，焊缝表面凹陷，焊缝表面凸起。
一般情况下，不需要确切说明焊缝的表面形状，所以一般情况下辅助符号不需标出。
辅助焊缝示例如下表：5、焊缝补充符号：有时为了补充说明焊缝的某些特征，需要用其它符号说明。
常见有三种：一种是表示背面底部有垫板（图一）。
一种是表示三面围焊（图二）。
一种是表示四面围焊（图三）。
一种是表示现场施焊（图三）。
一种是尾部添加符号（图二）图一. 图二图三6、为了完整地表示焊缝，除了以上符号外，还应包括指引线、一些尺寸符号及数据。
7、焊缝符号在图样上的位置1）基要符号相对基准线的位置，指引线一般由带有箭头的指引线和两条基准线（一条为实线，另一条为虚线）两部份组成（图四），如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧（图五），如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧（图六），标注对称焊缝及双面焊缝时，可不加虚线（图七）。
..图四图五图六图七2)前头线相对焊缝的位置一般没什么要求（图八），但在标注带坡口的V、Y、J形焊缝时，箭头线应指向带有坡口一侧（图九），必要时，充许箭头线弯折一次（图十）。
图八图九图十3）基准线的位置，基准线的虚线可以画在基准线的实线下侧或上侧。
基准线一般应与图样的底边平行，但在特殊条件下亦可与底边互相垂直。
4）标注实际焊缝时，如果尺寸因素较少，直接在焊缝符号上标注。
如果为了更明确地表示出焊缝的形式，就采用机械制图的方式来表示，即画出连接接头截面详细结构和加工尺寸，图十一，图十二。
图十一图十二8、焊缝尺寸符号及其标注位置1）基本符号必要时可以附带尺寸符号及数据，尺寸符号汇总见下表：2）焊缝尺寸符号及数据的标注原则如下图说明：（1）、焊缝横绝面的尺寸，标在基本符号码左侧。

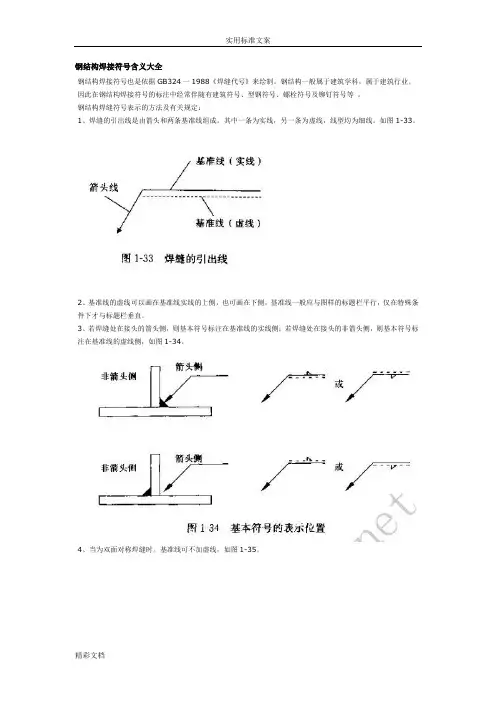

钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科，属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线，另一条为虚线，线型均为细线。
如图1-33。
2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。
4、当为双面对称焊缝时。
基准线可不加虚线，如图1-35。
5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。
6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。
并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。
如图1-37(a)。
在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。
9、熔透角焊缝的符号应按图1-38方式标注。
熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。
11、在连接长度内仅局部区段有焊缝时，按图1-40标注。
K为角焊缝焊脚尺寸。
12、当焊缝分布不规则时，在标注焊缝符号的同时。

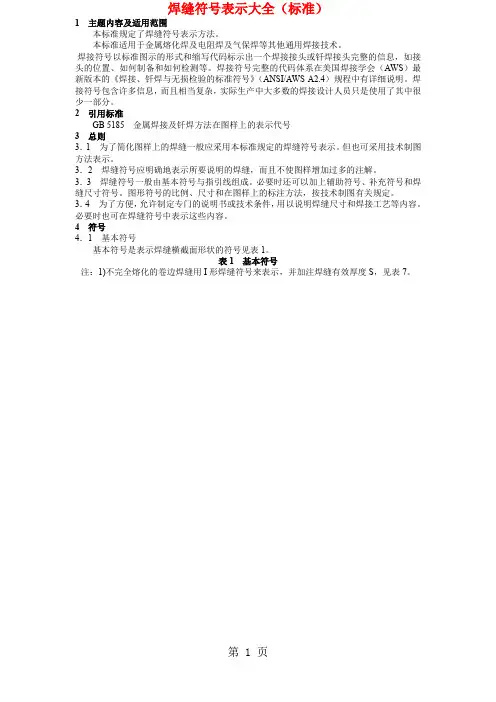

焊缝符号表示大全（标准）1 主题内容及适用范围本标准规定了焊缝符号表示方法。
本标准适用于金属熔化焊及电阻焊及气保焊等其他通用焊接技术。
焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。
焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。
焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。
2 引用标准GB 5185 金属焊接及钎焊方法在图样上的表示代号3 总则3．1 为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示。
但也可采用技术制图方法表示。
3．2 焊缝符号应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。
3．3 焊缝符号一般由基本符号与指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
图形符号的比例、尺寸和在图样上的标注方法，按技术制图有关规定。
3．4 为了方便，允许制定专门的说明书或技术条件，用以说明焊缝尺寸和焊接工艺等内容。
必要时也可在焊缝符号中表示这些内容。
4 符号4．1 基本符号基本符号是表示焊缝横截面形状的符号见表1。
表1 基本符号注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S，见表7。
第 1 页4．2 辅助符号辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
辅助符号的应用示例见表3。
表3 辅助符号的应用示例4．3 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4。
第 2 页采用说明：1)ISO 2553标准未作规定。
补充符号的应用示例见表5。
55．1 基本要求完整的焊缝表示方法除了上述基本符号、辅助符号，补充符号以外，还包括指引线、一些尺寸符号及数据。
指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线，另一条为虚线)两部分组成。
