6000DSL多功能电缆故障测试仪

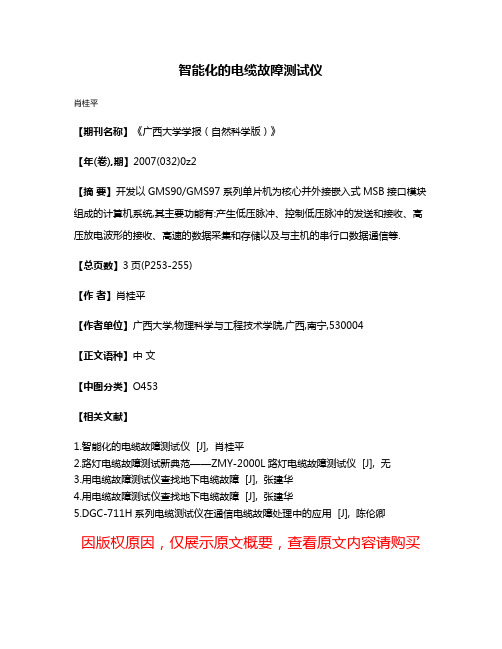

智能化的电缆故障测试仪
肖桂平
【期刊名称】《广西大学学报（自然科学版）》
【年(卷),期】2007(032)0z2
【摘要】开发以GMS90/GMS97系列单片机为核心并外接嵌入式MSB接口模块组成的计算机系统,其主要功能有:产生低压脉冲、控制低压脉冲的发送和接收、高压放电波形的接收、高速的数据采集和存储以及与主机的串行口数据通信等.【总页数】3页(P253-255)
【作者】肖桂平
【作者单位】广西大学,物理科学与工程技术学院,广西,南宁,530004
【正文语种】中文
【中图分类】O453
【相关文献】
1.智能化的电缆故障测试仪 [J], 肖桂平
2.路灯电缆故障测试新典范——ZMY-2000L路灯电缆故障测试仪 [J], 无
3.用电缆故障测试仪查找地下电缆故障 [J], 张建华
4.用电缆故障测试仪查找地下电缆故障 [J], 张建华
5.DGC-711H系列电缆测试仪在通信电缆故障处理中的应用 [J], 陈伦卿
因版权原因，仅展示原文概要，查看原文内容请购买。

故障电缆测试仪使用方法
准备工作：使用电缆故障测试仪之前，需要做好以下准备工作：准备好电缆故障测试仪、相应的连接线、绝缘胶带等工具和材料；了解电缆的型号、规格和长度等基本信息；确保测试环境安全，遵守相关安全规定。

连接设备：将电缆故障测试仪的电源线连接到电源插座上，并确保电源正常工作；将电缆故障测试仪的信号线连接到相应的信号输入端口上；将测试探头连接到电缆的待测部位。

设置参数：根据实际情况设置相应的参数和条件，如测试电压、测试频率等。

开始测试：在一切准备就绪后，开始测试。

观察仪器面板上的指示灯，确保测试过程正常进行。

分析测试结果：根据仪器显示的波形和数据，分析测试结果。

通过波形的幅度、位置等信息，判断故障的性质和位置。

故障定位：在确定了故障的性质和大致位置后，使用相应的定位方法进行精确的定位。

修复故障：在找到故障点后，进行修复工作。

关闭仪器：测试完成后，关闭仪器电源，整理好测试线和其他附件。

电缆故障检测仪说明书第一节概述有线通信的畅通和电力的输送有赖于电缆线路的正常运行。

一旦线路发生障碍，就会造成通信及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。

因而，电缆故障测试仪是维护各种电缆的重要工具。

电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。

电缆故障智能测试仪是一套综合性的电缆故障探测仪器。

能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。

特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

第二节功能介绍及技术指标一、功能介绍1．功能齐全测试故障安全、迅速、准确。

仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。

如配备声测法定点仪，可准确测定故障的精确位置。

2．试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。

3．智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。

并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

4．具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。

5．具有双踪显示功能。

可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

6．具有波形扩展比例功能。

改变波形比例，可扩展波形进行精确测试。

7．可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8．具有根据不同的被测电缆随时修改传播速度功能。

9．小体积便携式外形，内装可充电的电池供电，方便携带和使用。

二、主要技术指标1．应用范围及用途仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。

电缆故障处理准备的仪器仪表工具
在处理电缆故障时，通常会使用以下仪器、仪表和工具：
1. 电缆故障测试仪：用于检测电缆的绝缘电阻、绝缘损耗、漏电流等参数，帮助确定电缆故障的位置和类型。

2. 电缆故障预定位仪器：用于对电缆进行预定位，并提供大致故障位置，包括反射测试仪、时域反射仪等。

3. 绝缘电阻测试仪：用于测量电缆的绝缘电阻，帮助判断电缆绝缘是否受损。

4. 电缆定位仪：用于定位电缆的具体位置，帮助找出故障点所在的地方。

5. 热成像仪：用于检测电缆局部热点，发现潜在的故障点。

6. 兆欧表：用于检测电缆绝缘电阻，帮助判断电缆绝缘是否完好。

7. 电缆故障定位设备：利用放电测量和反射测量等原理，对电缆进行准确的故障定位。

8. 手持式数字示波器：用于检测电缆上的信号波形，帮助分析故障类型。

9. 破坏测试设备：如局放电检测仪器，用于检测电缆局部放电现象，帮助判断电缆绝缘状态。

10. 万用表、电压表等基本电工仪器：用于基本的电气参数测试和测量。

11. 绝缘剥离工具、绝缘测试仪：用于对电缆进行绝缘测试、剥离绝缘等操作。

以上仪器、仪表和工具可以帮助工程师和技术人员快速、准确地定位电缆故障问题，并进行有效的维修和处理。

需要根据具体故障类型和工作环境选用合适的仪器和工具。

智能型电缆故障检测仪操作规程一、检测前准备工作1. 确保电缆故障检测仪完好，并检查所有连接线路是否安全可靠。

2. 将电缆故障检测仪与电源连接，并确认电源电压符合要求。

3. 准备好需要检测的电缆，并清理电缆表面，确保无灰尘、油污等干扰物。

二、仪器参数设置1. 打开电缆故障检测仪，进入参数设置界面。

2. 根据电缆的类型和长度，选择合适的测试参数。

3. 根据需要，设置测试的频率范围，并确保频率范围内的参数符合要求。

4. 设置测试的采样率和数据记录时间。

5. 根据需要设置信号发生器的频率和幅度。

三、接线操作1. 将电缆故障检测仪的输出端与电缆端子连接，确保连接牢固、接触良好。

2. 将电缆故障检测仪的输入端连至地线或地线接地点。

3. 按照电缆故障检测仪的接线图进行正确的接线操作。

四、测试操作1. 点击开始测试按钮，开始进行电缆故障的检测。

2. 观察测试仪器上显示的数据和曲线变化，判断是否存在电缆故障。

3. 如果存在故障，根据故障类型和位置，采取相应的修复措施。

4. 在测试过程中，注意观察仪器的运行状态，如发现异常应立即停机排除故障。

五、数据分析1. 完成测试后，保存测试数据并导出到电脑或存储设备。

2. 使用专业的数据分析软件进行电缆故障数据的处理和分析。

3. 根据分析结果，对电缆故障位置和类型进行判断和定位。

六、设备维护1. 每次使用后，及时对仪器进行清洁和检查。

2. 定期对仪器进行维护，并确保仪器的性能和精度。

3. 严格按照仪器的操作手册进行维护和保养。

七、安全注意事项1. 使用电缆故障检测仪时，遵守相关的安全规定和操作规程。

2. 操作过程中要注意防止触电和短路，避免发生意外事故。

3. 在使用仪器时，严禁将液体或金属物质倒入仪器内部。

4. 在操作高压电缆时，要佩戴绝缘手套和绝缘鞋，并保持安全距离。

5. 禁止将仪器暴露在高温、潮湿或有腐蚀性气体的环境中使用。

总结：智能型电缆故障检测仪操作规程包括检测前准备工作、仪器参数设置、接线操作、测试操作、数据分析、设备维护和安全注意事项等内容。

电缆故障多功能能测试仪使用说明书V2.1感谢您选择使用本公司电缆故障多功能能测试仪！您能够成为本公司的用户，是我们最大的荣幸。

真诚希望此仪器能成为您工作上的良好帮手。

为了使您尽快了解仪器并熟练地使用它，我们为您编写了这本说明书。

在第一次使用该仪器之前，请您务必仔细阅读随机配送的所有资料，这样可以避免造成一些不必要的麻烦。

如果您在使用仪器的过程中发现什么问题，请与本公司联系。

谢谢合作！本说明书内容若有变动，恕不另行通知。

特别提示：如果现场电缆故障比较复杂，仪器无法判断出故障点或明显存在误判时，请改用手动测试、具体操作方法请参照说明书“手动测试”部分。

装箱清单:测试仪一台；测试线一条；耳机一个；漏电信号采集探杆二根；路径信号采集探头一个；信号发生器一台；信号发生器连接线二条；地钎一个；仪器包二个；测试仪充电器一个；信号发生器充电器一个；说明书一本；合格证一张；保修卡一张。

仪表功能综述电缆故障多功能测试仪主要有如下三个功能：1、长度测试：主要是测试线路断线点距离、混线点距离。

2、路径测试：主要测试电缆的路径。

3、漏电测试：主要测试电缆的芯线对地漏电、芯线对铠甲漏电故障。

长度测试图形上传步骤：1、对于自己不好辨认的波形可以发到群里来，发送步骤如下。

2、把每个范围（240，480，，，，，等，）的波形拍一下上传，调整范围后不需要做任何操作。

对于240范围的波形因为开机默认就是240，拍照时可以先调整到其他任意范围再调整回来，因为我们的仪器范围改变后有自动调整幅度的功能，开机默认的波形幅度有可能不合适。

3、拍照后注明线缆总厂大约多少。

对地漏电测试主要步骤：1、用万用表或者摇表测试电缆的的相间绝缘、相线和铠甲绝缘、相线铠甲对地的绝缘情况。

2、相线对地漏电需要用信号发生器红夹子接故障线、黑夹子地芊接地。

（电缆原来的接地线一定断开）3、主机调整进入路径测试界面，如果土地使用探杆、如果水泥地使用探头进行查找。

4、对地漏电点，探杆到达后声音最大，探头过了故障点声音减小，所以要寻找声音突变的点。

网络缆线测试仪安全操作及保养规程网络缆线测试仪是一种专业的测试工具，用于测试计算机网络中各种类型的电缆。

使用这种工具需要注意安全，同时也需要保养好它，使其保持工作状态。

本文将介绍网络缆线测试仪的安全操作规程和保养规程。

安全操作规程1. 经过专业人员培训后使用网络缆线测试仪是一种非常专业的工具，需要受过专业的培训才能使用。

在使用前，必须理解测试仪各个端口、按钮和指示灯等的用途，熟悉测试过程和测试结果的含义，避免误操作导致不必要的损失。

2. 确认仪器完整性和稳定性在使用前，必须进行外观和功能上的检查。

检查外观是否完好，是否存在损坏和松动等现象，检查各个端口、按钮和指示灯等是否正常工作，防止出现交互不良等问题。

3. 避免短路和电击网络缆线测试仪与其他设备或接口连接时，必须断开电源并确认仪器和其他设备之间不存在电缆连接。

在接通电源前，必须先将测试仪的开关设置成“关”状态，把待测试的电缆与测试仪适配好后，再打开电源开关。

擅自拆卸测试仪器或更换器件时，应先断开电源并征得专业人士的许可。

4. 正确使用测试仪器网络缆线测试仪器使用时，必须按照使用说明进行操作，对于以前没有操作过的类型和模式，应先了解相关的参数，过程和结果。

必须确保测试仪能够准确测试出所有的参数，并且测试结果应与已知的规格一致。

5. 避免过度使用在开启测试仪和连接到设备之后，准备开始测试，每次测试时间不应过长，以免导致温度和电量过度增加。

长时间的使用可能会对测试仪进行损坏或者最终影响使用效果。

6. 安全存放和搬运使用完成后，必须断电并存放在制定的地方，避免受到过度的温度和湿度影响，同时也要避免受到重力和其他影响。

在搬运时必须小心，防止磕碰和摔落。

保养规程1. 清洗仪器在使用完成后，要用干净的软布或纸巾擦拭仪器外壳和连接部，防止灰尘或污渍沉积，保证仪器性能和外观美观。

2. 检查电源仪器日常使用和保养要求合理使用电源，以及注意电源线的连接安全，同时每隔一段时间需检查电源线端接口处，防止出现松动导致短路的情况。

智能型电缆故障检测仪操作规程1. 前言智能型电缆故障检测仪是一款用于检测电缆中可能存在的故障和缺陷的设备。

本文档将介绍智能型电缆故障检测仪的操作规程，方便用户正确使用并取得预期效果。

2. 设备简介智能型电缆故障检测仪具有以下特点：•精准定位：能够定位到电缆中故障点的具体位置。

•大范围检测：能够检测到电缆中多种不同的故障形态。

•超强诊断：能够对故障点进行全面、精准的诊断和判定。

•操作简便：设备易于携带，一键操作，即可进行检测。

3. 操作方法3.1 环境准备在使用前，需要先进行环境准备，包括：•保证检测现场电缆停电状态；•环境保持干净，避免尘埃、水汽等影响检测准确性；•将仪器放置在平稳的地面上。

3.2 操作步骤1.开机：按下电源开关，设备开机。

2.设置参数：在屏幕上设置检测参数，包括电缆类型、管电压、检测深度等。

3.连接仪器：将信号输出线、地线、电源线和诊断线连接到相应的接口上。

4.开始检测：将其余的接线连接到电缆上，点击“开始检测”按钮，即可进行故障检测。

5.查看结果：在检测完成后，屏幕上会显示故障结果。

用户可以根据显示的故障信息和故障位置，进行后续处理和修复。

6.关机：操作完成后，按下电源开关，设备关闭。

4. 注意事项•在使用前，需要了解所使用的电缆种类、管电压、电缆路径和检测深度等参数。

•操作时需要确保设备连接稳定、接线正确，避免产生误差。

•在操作过程中，需要保证现场干燥，防止电缆被水淹，影响检测准确性。

•在进行操作前，需要查看设备的使用说明书，遵守相应的使用规程，避免设备损坏。

•在操作过程中，如果设备产生异常，需要立即停止操作，并寻求专业人士进行处理。

5. 结语通过本文档的介绍，我们可以清楚了解智能型电缆故障检测仪的操作方法和使用注意事项，方便用户进行检测操作，有效提升工作效率和检测效果。

希望本文档能对广大用户有所帮助。

电缆故障测试仪原理
电缆故障测试仪原理：
电缆故障测试仪是用于检测电缆中的故障位置和类型的一种仪器设备。

其原理是基于频域反射技术（FDR）和时域反射技术（TDR）。

在测试前，测试仪通过发射电磁波信号（如电压、电流或光脉冲）进入电缆中。

当信号遇到电缆中的故障（如开路、短路或局部故障）时，一部分信号会反射回来。

对于基于频域反射技术的测试仪，它会分析反射信号的频率特性。

不同类型的故障会导致不同的频率响应，通过对反射信号的频率分析可以确定故障的位置和类型。

对于基于时域反射技术的测试仪，它会分析反射信号的时间特性。

测试仪会测量信号往返的时间，根据信号的传播速度和时间来计算故障的距离。

无论是频域反射技术还是时域反射技术，测试仪都会将收到的反射信号进行处理和显示。

通常会以波形图或者故障距离值的形式展示结果。

通过使用电缆故障测试仪，用户可以快速定位电缆中的故障，并准确识别故障的类型。

这样就可以有效地提高故障排除的效率和准确性，为电缆维护和维修提供有力的技术支持。
